电压表的使用方法
之前我们曾经讲过电流表的使用，那现在就来看看电压表。电压表测量的是电压的大小，电压的单位是福特，所以电压表的符号就用圈微表示， 他的构造和电流表非常相似。黑色的是负接线柱，标有富豪，红的是震接线柱，连的时候也是连一阵，一副两个接线柱，电流从震接线柱流入，负接线柱流出，震惊复出。 正界建筑下面分别标有三和十五，表示不同的良辰只针在这个位置。如果这么连良辰是零到三伏，每一小格是零点一伏，读书就是二点四伏。 如果这么连良辰是零到十五伏，每一小格是零点五伏，读书就是十二伏，还是这个电路电流这么绕了一圈，那怎么测量灯泡两端的电压呢？电压表在电路中相当于短 段路，需要并连在小灯泡两端，如果串联使用，小灯泡可就不会发光了。和电流表一样，在使用时，电压表也需要注意量城，如果不能估计电压的大小，那就要用到视处，连好电路，闭合开关再迅速断开。 如果是这种情况，指针偏转过大，就换成大量层。如果是这种情况，指针偏转特小，就需要换成小量层。 最后就是读书了，闭合开关，现在的良辰是零到三伏，所以读数是二点八伏。总结一下，抵押表的使用也需要注意三点并连使用。镇静、付出，还有是处，你学会了吗？呵呵！
粉丝26.7万获赞193.9万
相关视频
01:28查看AI文稿AI文稿之前我们曾经讲过电流表的使用，那现在就来看看电压表。电压表测量的是电压的大小，电压的单位是福特，所以电压表的符号就用圈微表示，它的构造和电流表非常相似。黑色的是负接线柱，标有负号，红的是正接线柱，连的时候也是连一阵，一副两个接线柱， 电流从正接线柱流入，负接线柱流出，震惊、付出。正接线柱下面分别标有三和十五，表示不同的良辰只针在这个位置。如果这么连良辰是零到三伏， 每一小格是零点一伏，读数就是二点四伏。如果这么连良辰是零到十五伏，每一小格是零点五伏，读书就是十二伏，还是这个电路电流这么绕了一圈，那怎么测量灯泡两端的电压呢？电压表在电路中相当于断路，需要 并连在小灯泡两端，如果串联使用，小灯泡可就不会发光了。和电流表一样，在使用时电压表也需要注意良辰，如果不能估计电压的大小，那就要用到视处，连好电路，闭合开关再迅速断开。 如果是这种情况，指针偏转过大，就换成大凉城。如果是这种情况，指针偏转特小，就需要换成小凉城。 最后就是读书了，闭合开关，现在的良辰是零到三伏，所以读数是二点八伏。总结一下，第二表的使用也需要注意，三点并连使用。镇静、付出，还有是处，你学会了吗？呵呵！
1044明玉
02:11查看AI文稿AI文稿我们在了解了电压表的结构以后，按照如图连接电压表，然后我们注意观察啊，电源正极在这一端，那电源正极出发，经过开关，然后正接线柱流入， 负接线柱流出，那这就是连对了电压表的连接方法，那么电压表电阻很大，相当于断路，那电流怎么走？从电源正极出发，经过开关， 经过灯泡，因为电压表相当于断路，没有电流经过，那么经过灯泡回到电源负极，就是我们闭合开关， 发现灯泡发光，电压表有次数，所以电压表应该与用电器并联， 如果串联会出现什么情况？我们看按照如图将电压表与用电器串联，闭合开关， 发现灯泡不亮，用电器不工作，是吧？所以电压表只能与用电器并联， 要侧水就要并在水两端。按照如图，我们将电压表并在灯泡两端，等正极过来连接的需要正极线柱，那正极线柱有两个，那么我们选的是三伏还是十五伏这两个极限柱， 那么在知道的情况下，就直接可以选对应的良城，如果不知道，我们就要用四处法先选大良城，零到十五伏的良城就 十五伏。接线柱，那么这时候我们将开关闭合，迅速断开，我们看到电压表的次数没有大于三伏，所以我们将接线柱再换为三伏这个接线柱， 这时候我们再闭合开关，我们再看对应的电压次数，一点四伏。
528酷物理
01:16查看AI文稿AI文稿下面来复习电压表的使用。电压表是测量电压的仪器， 电压表的符号。 这是一个电压表，三个接线柱，两个量乘。使用电压表测电压时， 使用前先进行调零。电压表要并连在用电器两端，并且正尽复出。和电流表的使用类似， 用式触法来确定电压表的良程。正确连接好电路，闭合开关，电灯发光。可以 用电压表测出电灯两端的电压。所以电压表要与用电器并联，可以测出电压。如果把电压表串联接入电路， 电灯不亮，所以电压表在电路中相当于是断路。
112菲Z克斯提且儿
02:58查看AI文稿AI文稿问你电压表 v 一和 v 二分别是测哪个用的一些电压？关于电压表的使用，我们知道电压表与谁并联就会测谁的电压，那么只要找出分别与 v 一和 v 二并联的那个充电器，是不是就可以判断出他是测哪个电压了？好，那我们就一起来分析一下。先闭合开关， 在分析的路的时候，我们首先把电压表看成是断开状态，那么就把以电压表相连的这根导线联动电压表一起，可能是断开的状态， 这样的话电流从电源正极出发，首先经过定制电阻啊，然后再往上会经过灯泡 led， 再经过灯泡 l 二，再回到电源的负极，很简单，这是一个串联电路。那么第二步再把电压表呢？重新进入到电路当中，我们现在分析电压表为二，他一个电线做在这个位置，假如说这是一，另外一个电线做在他这个位置，这是二， 那么在二处呢？他是可以移动的，对吧？啊，可以左右移动，往右移，不能够经过这个电压表，所以这个电量只能往左移， 一直移到这个位置可以吗？没问题，再往上移可以吗？也行。那么这个时候是不是很容易看出来电压表 v 二呢？是并连在灯泡 l 二两端的，这个是灯泡 l 二电压。好，这个很简单，没问题哈。然后我们接着往下看电压表 v 一，它的测水电压，以电压表 v 一相连的是两个节点的，我们把它看成是节点三 和几点四，几点三和几点四是不是分别可以往下移啊？三个移到这来，四呢也可以往下移到这个位置， 那么这个时候是不是可以说电压表 v 一他试的是电源和定制电阻啊？电压呢？是不是有同学也会这样认为，那我们就一起来看看这样到底对不对？我们说电动他是由电源导线开关用电器组成，电源是作为一个提供能量的装置，那么在这个电路当中， 定制电阻 r 和灯泡 l， a 和 lr， 他们所消耗的电能呢，都来自于电源，所以在整个电路当中，电源电压他是最大的， 那么就不能够说电压表唯一测的是电源电压加上定制电阻而电压之和吧，那就算这样不对的话，那可不可以说电压表唯一测的是定制电阻而电压呢？要是唯一测的是定制电阻而电压的话，那么这个点是不是还可以往右走， 但是他再走的话呢，他会碰到这个电源啊，他能不能跨过电源呢？这是一个问题，我们说一定要像连在那个导线呢，他是可以移动的 啊，但是他移动的话，他是有条件，他是不能够跨过有电阻的部分，所以对于一般的导线，电流表，闭合的开关等这些没有电阻的部分呢，这是可以跨过的。但是有一个禁忌，就是电源他是不能够跨过的啊，因为电源他不可以看到是一根导线， 那么电压表唯一呢，他不可能设的是定制电阻拔了电压，那么这样的话呢，我们把我的关注点往上挪，关注我们电路图的上半部分。 在分析电压表 v 一的时候呢，我们可以把 v 二的看成断开，所以这一层呢，可以去掉不要。那么这个时候你是不是很容易看到？即便是可以继续往上走，走到这个位置就可以判断出来电压表 v 一测的是灯泡 l 二和 l 一的电压之和。好，关注黄老师，带你跑赢电路拿高分！
1426初中物理黄老师
02:07查看AI文稿AI文稿电压表测量的是电路中两个点之间的电压，连入电路时用并连，那么在这个电路中，电压表测量的是谁的电压呢？这很简单，电压表连到了这两个点上，因此电压表测量的就是小灯泡两端的电压， 同时电压表也可以看成是连到电源两端，所以他测量的也是电源电压。电路改变一下，这时电压表测量的是谁的电压呢？ 这也很简单，电压表连到电源两端，所以电压表测量的就是电源电压。注意，电压表是可以直接与电源两端相连的。 再换一个电路，这个电路就复杂了一点，电压表测的是谁的电压呢？第一反应，电压表和这一段并连，所以测量的就是小灯泡 led 的电压喽。这就错了，电压表测量的确实是这两个点之间的电压， 但是这一段中还包含了电源，所以这一段的电压似乎不太好确定，那只能换一种思路了，电压表测量的也是这两个点之间的电压，这就很明显了，这是灯泡 l 二两段的电压， 所以要判断电压表测量的对象，不要把用电器和电源包含在一起。最后来看这个电路，在这个电路中，我们插入一个电压表，这个时候电压表测量的又是谁的电压呢？感觉是小灯泡的电压 不对。如果想测量小灯泡两端的电压，应该像之前一样，电压表并连在小灯泡两端，但在这个电路中，电压表和小灯泡串联， 所以测量的不是小灯泡的电压。那应该是什么呢？首先可以确定的是，电压表测量的是 ab 两点之间的电压，我们知道电压表相当于断路，没有电流通过灯泡，灯泡不能发光，没有电流也就说明灯泡两端没有电压。 也就是说，电压表测量的是 ab 两点之间的电压，但 bc 这一段没有电压，所以 ab 之间的电压也就等于 ac 之间的电压。 电压表测量的是电源电压，没想到吧。总结一下，电压表测量的是电路两个点之间的电压，想测谁就与谁并联。但这种情况下，电压表测量的是 l 二两端的电压，而不是电源和 l 一的电压之和。你学会了吗？呵呵。
5869乐乐课堂天天练-初中物理

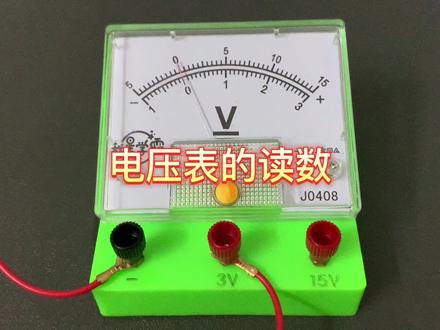

01:32查看AI文稿AI文稿现在我们开始电压表的毒素，毒素之前我们先看电压表接线柱接的是哪一个量层，我们看到接的是三伏，那对应的量层就是零到三伏，这个量层 读的就是下表盘。那读数之前还是要掌握分度值，相邻两格之间的一个电压次数， 我们看到零到一幅，有十个格，那么每个格相差的是多少，就是零点一幅，所以它的分度值是零点一幅。现在我们闭合开关 们看电压表的毒素指针对应的是多少，对应的是零点 九幅，所以对应的电压是零点九幅。现在我们将机械柱换成十五伏的机械柱，那对应的量层就是零到十五伏的量层，就是上表盘。 那么我们还是一样要先读分度值，我们看零到五幅，那有五幅，有十个小格，那每个格就是零点五幅，所以它的分度值就是零点五幅。那么我们闭合开关 读出此时电压的次数四点五伏。
920酷物理
06:22查看AI文稿AI文稿今天为大家示范的实验室练习使用电压表。 闪电的电压很高，通常为三到两百万伏，十分危险，那么生活中的电压又是多少呢？ 接下来我们通过实验来进行学习如何使用电压表测量电压。 本次实验将通过以下四个环节进行，一、了解电压表的基本构造。二、学习电压表的连接方式。三、学习电 压表的毒素。四、用电压表测量电压。 在实验中，我们需要用到以下实验器材，电池组开关、小灯泡、电压表导线。 首先我们来了解电压表的基本构造。电压表有表盘、调零旋钮、接线柱构成， 表盘中的字母 v 代表这是一个电压表。此外，表盘内有指针和刻度， 调零旋钮用于对电压表进行调零。接线柱共三个，从左往右依次为负接线柱、三伏的正接线柱、十五伏的正接线柱。 连接电压表前，要确认电压表的指针是否指在零刻度线上。 若指针位置零，可使用小螺丝刀旋转调零旋钮，让指针回到零刻度线上，这个过程称为调零。连接电压表时，电压表 要并连在被侧电路两端，应使电流从电压表正接线处流入，从负接线处流出。 测量电压前，要预估被测电压大小，选择合适的量城。若无法预估被测电压时，应选择大量城闭合开关。如果测的电压小于三伏， 要将凉城改为零到三伏。 读书前要先明确所选量成，并计算出分度值及表盘中一个小格代表的电压大小。 当凉城为零到三伏，我们应读取表盘下排的数值，此时分度值为零点一伏，即每小格代表零点一伏， 当量乘为零到十五伏。我们应读取表盘上排的数值，此时分度值为零点五伏，即每小格代表零点五伏。连接零至十五 五伏。凉城接通电路指针稳定后进行读数，分度值为零点五伏，指针偏转过五小格，则电压为二点五伏。 首先画出用电压表测量小灯泡电压的电路图， 根据电路图连接实物断开开关， 用导线将电源开关、小灯泡串联起来。测量电压 前选择合适的凉城，此处我们选择零到三伏的凉城闭合开关， 读取电压表的是数为二点八伏。断开开关， 重新设计电路图，将电压表直接接在电源的两集，电压表的正接线柱和电源正极连接电压表，负接线柱和电源负极连接， 读取电压表的是数为二点八伏。 比较两次电压数据，我们发现两次的电压大小相等。由实验可知，在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。 实验结束后要记得断开电源，并将有关实验用品整理好。
474列夫库伦•斯坦
01:00查看AI文稿AI文稿一招教你用换用表怎么区分胶质流电飞表笔插到看不到，红表笔插到电压电阻二极管，通过换用表旋钮达到交流电压七百五十伏，现在去测量，如果上面显示数值，这个就是交流电，现在选择二百三十一，那这个 二百三十一现在档位不变。不错，格力变压看显示什么，现在不显示数字，全是零零零，说明不是交流电压， 流电压中悬流达到了直流电压，一千伏一次，现在显示二十四，那就说明这个就是直流电压二十四伏。另外我们在测量电压时，如果不知道电压的大小，先用最大的， 选择的档位要比实际车量的值大一档就可以。刚才我们拆的是二十四寸的江叉，打到六 六十五再去测量，显示的速度是二十五四点一八，也就是精度准确的值，你学会了吗？
200电工电路老刘
03:51查看AI文稿AI文稿今天我们的实验内容是练习电压表的连接与读数。 电压表和电流表连接。相同之处是电压表也是需要让电流从正肩周流入，从负肩周流出。 然后使用之前也要先观察一下指针是否指在零刻度，如果没有指的话，就要进行调零调节，调零旋钮，让指针指在零刻度上。不同点是电压表需要并联接入电脑当中，你想让他测谁两端电压，就让他和谁并联。 然后我们进行一下实际的连接操作。注意连接电压表时话，电压表永远是最后连接进电路当中的。我们先连接电路的主体部分， 我们店员依然是右端是正极，左端是负极。连接的时候啊，从正 正品开始 连接电路的过程当中，开关要保持断开 好。连接好之后啊，我们进行示出，看一下灯泡是否能够正常工作 好，完全没有问题，开关断开。现在我们要连接电压表。连接电压表的时候，你想让他测谁两吨电压，就让他和谁并联。如果想让他测一二两，灯泡一二两就能电压了，就和他并联。如果想让他测量二灯泡两吨电压呢？ 想的话二句并联。那如何连接一个并联电路呢？一个并联呢？来解释一下， 电流从正极流入哎，开始流，然后流到这。这是对于开关来说是灯。电流流入端，这端叫做电流流出端，然后顺着导线继续流，那这端叫灯泡二二的流入端，那我们就从这端引出一根导线来， 电流就会从这里流入到电压表的正接线柱上了。 然后正进付出。付出去哪呢？你和谁并联，就去谁的另外一端。好比划好之后进行师出。 我们看到的是什么现象呢？再看一次，两个灯泡正常发光，说明电路没有问题。电压表没有反偏，没有向左边，证明我们这个接线柱啊，正负没有接反。可是电压表指针偏着，幅度很小，说明了我们的量程啊。选大， 然后进行量程的调整，改为零至三伏特的量程。我们再试出一下啊。哎，我们可以看到电压表指针没有超过量程。 好，现在可以放心的闭合开关，然后进行读数了。我们看一下，把它摆正。因为这个视线问题， 那现在摆正了。我们看我们选的是零至三伏量程，他呀比一伏特过了五六七 八，大约八个小格，那么每一小格代表零点一伏特。那么现在这个读数应该读作一点八伏特。电压表也是不能孤独的，他现在就读作一点八伏特。
107咱们学物理吧

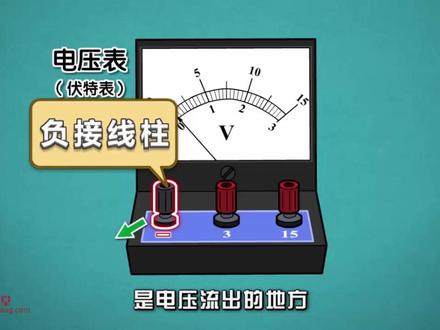

06:23查看AI文稿AI文稿电压表 电压表 闪电的典雅又 护理神呐， 请赐我能测电压的仪器吧！ 原来这就是电压表，传说中的超级英雄 师弟测电流的是电流表测电压的当然就是电压表喽，不仅名字很类似，长得也像是双胞胎啊！不过仔细看看，他和电流表还是有些不同的。 首先，表盘上标的不是大写的 a， 而是大写的 v， 表示这是电压表，测的是单位为福特的电压。 其次，电压表的刻度线和电流表虽然类似，也有两个量层，但与电流表不同的是，大量层是零到十五伏特，而小量层是零到三伏特。 哎，那考你一下分度值呢？没错，大梁城对应的分度值是零点五福特，而小梁城对应的分度值是零点一福特了。 和电流表一样，表盘下方也有三个接线柱，黑色的那个有负号标记，表示这是负接线柱，是电压流出的地方。 而另外两个红色的是正接线柱，是电压流入的地方，一个标记三伏特，另一个标记为十五伏特。选择哪个红色的接线柱，就代表读书时选择哪个凉城 so easy！ 当然，别忘了，正负接线柱不要接反了，电压 要从正接线注入腹接线注出才行，否则指针也会反向偏折折断腰哦！ 学霸君还记得使用电流表前要干嘛吗？木有错，电压表也需要进行调零，在这扭一扭就好了。 呃，具体该怎么连入电路呢？比如我们想测灯泡 l 一两端的电压，是该把电压表安在灯泡的左侧、右侧还是左右各安一个呢？小心来试一下 哎，电压表指针大幅片转，而且灯泡它不亮了，嘿嘿，事实上啊，这是因为电压表对电流的 阻碍作用非常大，如果将其串联进入电路，那电路几乎相当于断路，只有非常微弱的电压分给电灯泡， 灯泡自然也就不会亮了。而这个时候，电压表相当于直接测量电源的电压， 所以指针的偏转会很大，不能达到咱们的测量目的。由此可见，要想测某一用电器两端电压，我们就要将电压表并连在该用电器的两端。 而且咱们的电压表还可以直接接在电源两端，既不会出现短路，还可以测量电源电压哦，了不起吧，最后可别忘了要试触哦，否则电压超凉成的话，人间悲 就要再次降临了。在不超凉城的情况下，选择小凉城测量会更加精确地， 嘿嘿，学习了这些，我们就能测我们想测的电压了。比如，想测串联电路 ab 两点间的电压， uab 就将电压表并连在 ab 两端。 测灯泡 l 二两端电压， u 二就将电压表接在 l 二的两端。 同样的，我们还可以测并联电路中各支路两端的电压，比如，这样这样，再这样哦，学习了这么多，咱们来对比一下电 流表和电压表的一同。咱们先来看一下相同点，一、使用前都要调零二，都有三个接线柱，使用时让电流从正接线注入负接线柱出。 三、为了安全，要先用大凉城市处，再根据是否精确选择合适的凉城。 而他们之间的不同点呢，就是，一、电流表标注符号为 a， 变压表标注符号为 v。 二、电流表小梁成为零到零点六安对应的分度值为零点零二安，大梁成为零到三安。对应的分度值为零点一安， 而电压表小梁成为零到三伏。对应的分度值为零点一伏，大梁成为零到十五伏。对应的分度值为零点五伏。 三电流表串联接入被测电路中，而电压表并连在被测电路两端。 拜拜了。
02:58查看AI文稿AI文稿两分钟学会物理这节课，我们接着往后讲电压表的使用。 三句话一二三背会理解，然后用就可以了。第一句话电压表接线柱正劲付出，跟电流表一样啊。意思就是电压表的正接线柱只能与电源的正极相连，负接线柱只能与电源的 负极相连。正极接正极，负极接负极。看到没有？这是第一句话。第二句话电压表可视为断路。 也就是我们在电路中看到电压表的时候，分析串明年的时候可以把电压表去掉，这个路是不能走的， 只能与被测用电器并联。我们说了，既然他是断路，如果说串联的话，看啊，我如果在这画个电压表， 那整个电路还通不通啊？到时候断了是不是就不通了？所以说电压表只能预备测用电器 并联。第三个重点电压表侧谁用什么方法？方框法 电压表和谁构成一个方框，就测谁电压。但是呢，方框中用电器和电源是不能共存的。 如果说用电器和电源共存了，那么这个电压表就测方框外的用电器的电压。我们怎么理解啊？方框电压表和谁构成的方，我们看化看到没有小方框就测谁，那么卫衣就测 led， 然后看啊。同理这个图啊，方框也是个方框。但是呢，第二句话，用电器 电源都在这个方框里面，用电器和电源共存了，这测方框外的这个方框还有谁啊？还有 led， 所以他也是测 led 的电影。然后我们接着看这个图啊，方框看好了啊， 电压表跟 l 二构成个方方，所以说 v 二侧 l 二， v 一和 l e l 构成个方方，所以 v 一侧 l e l 二。 同样 v 二和 l 共同方，和 v 二测 i 二。那有些同学会说了，这边还有个方框呢，你会发现这个方框里面用电器和电源 共存了，所以他还是测 l v 一方框，测 l 一 l 二。这边 电压表看到没有？方框 a v 一测 l 二， v 二测谁呢？看看这个方框， 为什么不画这个方框呢？因为这是段路，知道吗？哎，这个方框。所以 v 二侧 l 一， l v 三侧谁呢？方框 v 三侧 l 一。 所以说方框法非常重要，我们一定要理解，会用多听两遍。
152李老师讲物理
02:08查看AI文稿AI文稿今天我们来练习一下如何使用电压表。首先我们准备一个单刀开关，一个电池和电池座，还有一个小灯座和我们的小灯泡，还有一块我们的电压表，还有若干跟导线，我们现在呢把它们进行一个连接。我们先用导线的 来连接我们电流表的正极，也就是中间这个旋钮来连接我们的灯座灯座的正极，这里同时要连接我们灯座和开关的正极。 连接好之后呢，我们现在再来连接我们的电池电流表的负极，来连接到我们的电池的负极上。 最后我们再来连接电池和我们的开关以及灯座和我们的电池。 这里不太好压，大家要注意一下，不要压松了或者压掉了。好。现在压好了之后呢，我们打开开关看一下我们电压表的变化， 可以看到啊，我们的现在电压表的数值已经来到了一点四，而我们的小灯座也亮了。那么你知道电压表如何使用了吧？
02:42查看AI文稿AI文稿亲爱的观众朋友们大家好，这节课我们来学习电压表。常用的电压表是由微安表和好安表改装而成的，该表的电阻值为阿 g， 允许通过的最大电流为 ij， 每个表都有他的 ij 值和 ij 值，当通过他的电流为 ij 时，他的指针将会偏转到最大刻度，所以 ij 也被称为满片电流。 那么根据欧姆定律，我们就可以得出最大电压 ug 等于 ig 乘二 g。 如果电流超过了满天电流，不但指针指示会超出刻度范围，还会烧坏所用的电流表。 对于这种表来说，电流越大，他的指针的偏角就越大，所以加在他两端的电压越大，指针的偏角也就越大。如果在 刻度盘上直接标出电压值，就可以用来测电压，但是不能测较大的电压，因为被测电压优大于优，这时就会把表烧坏。但如果我们给他串联一个电阻， 分担一些电压，这时不就可以测量较大的电压了吗？加上串联电阻，并在刻度盘上直接标出电压值，这样就改装成了电压表。 如果两端加入最大电压为优，分压电阻为二，那么就会有优 jbrj 等于优，减优 jbr 继续进行化减二等于括号 u 减 uz 比上 uz， 括号外乘以 r j， 把 uz 分出来，就是 are 等于 ub 上 uz 减一，括号外乘以 rg。 其中电表的扩大背 数 m 就等于优，比上优 j。 接下来让我们看一道题目，由题一得指针偏转到满篇刻度时，两端电压优 j 等于 rj 乘 ij 等于零点一伏， 这是他能承担的最大电压。如果让他测最大为三伏的电压，那么分压电阻二，分得的电压应该为， u r 等于 u 减， uz 等于二点九伏。 所以 are 就等于 ur， 比上 uz 乘以 rj 等于二点九，比上零点一乘以一千欧，等于二十九千欧。 当然，我们也可以通过分压公式一步写出结果。下面简单说一下电压表的用法。首先明确一点，我们是要测量电压的，因为并联的电压相等，所以电压表测的就是与他并联电路的电压。 需要注意的是，实际电压表测量并连电路也会分得电流，但所分得电流过小，可以忽略不计。
102范小喆
04:11查看AI文稿AI文稿电压表测什么方法来了啊？很多同学啊，跟我说，老师，这个电流表我跟你学会了方法啊，很好用。电压表有没有什么方法啊？今天呢给大家说一下， 那么我先声明啊，这个视频就是说一个在电路分析过程中的一个电压表怎么看的方法技巧。好吧，那这个方法呢，你记住两个点，第一个点啊，用电压表去画圈。 第二点呢，圈里有电源啊，或者用电器是吧？他俩同时存在的，不要。 哎，这种的不要，剩下的都要。好了，来应用一下啊，看怎么画啊。我先看 v e 测什么对吧？你用用 v e 去画圈，哎， v e 画吧，这个圈要吧，这个圈要什么圈不要啊， 有电源和用电器同时存在，不要。要吧。哎，要。所以他测什么呀？他就测个啊，一和啊，二两吨的电压核，哎，他俩的核， 那还能画吧，能用他去画圈吗？这也是一个圈吧，对吧？用第一句话，这个圈要吧， 郑轩也要，对吧，有谁呀？有电源，所以他撤的也是电源，那到底撤谁呀？一样他俩的电压和就等于电源电压呗。完事了，那我们看一下 v 二，对吧。用这个方法看下 v 二， 用 v 二去画圈，哎，这个圈，哎，很明显是吧，这个圈要不要有谁呀？有啊，二，所以他测的，他测的就是啊二两端的电压位。那还能画吧，能再画一个，用他去画圈。 拜，我看怎么画啊？从这边走画画画，然后这不能走，这电压表相当于断开，对吧。哎，画个圈呗，画圈还不会画呀，那这个圈里有谁呀？有电源和阿姨这个圈要吧，这种有电源和用电器的圈不要。这个圈不要。那刚才硬喇叭了， 要了这个圈，所以他吃的就是啊二呗。啊二的电呀，对吧。哎那方法说完了 好用吗？来看题好用不好用对吧。看这个啊。 v 一测谁？我画一下呗。咪一这个圈可以。好了，咪一测阿姨的电影对吧。那 b 二呢？ v 二画一下呗。 啊 v 二，这个 v 二撤啊，二的电压呗，对吧。那 v 二呢，还能往上划吧。 v 二也撤啊，一的电是的， 怎么回事啊。那都能用，那说明他们电压都相等呗。那说明这个电路就是病联电路呗，对吧。看这个用笔去画圈呗。啊这个圈啊这个圈要吧。哎这个圈要有谁要有二二车二二的 对吧，吃老二的再来。嗯，还能画不能这个圈要不要还测电源呢看看还能画不。再画一个呗。啊我想这么画 这种话，对吧。那这里有谁呀，有阿姨也是阿姨的作用。什么呀，都想等病联呗。电压都想等，都一样撤谁都一样都想等。 那这个呢那这个呢？来看吧。用 v 三画圈呗。哎这个圈要吧。要，所以 v 三车 l 三的对吧。用 v 二去画圈 啊。我擦一下，一二一画圈，这种圈不能画啊，因为你用一二画的时候呢，一三的电压表相当于断路，你不能往上画。这走不了啊画不了啊，那么重新画。 用 v 二去画圈，哎，这有谁呀，有 l 二 l 三对吧。有同学说那我往左边画不行吗。左边画的话有灯泡还有电源同时存在，这种圈不要啊，所以不行，要右边那个。所以这个 v 二测 l 二和 l 三的电压和，对吧。再来 再来，咪咪咪啊，这么画行吗？行，所以他是个 l 一 l 二 l 三的电压和往左边画行不行，对吧？只有电源也也测什么样也测电源说明 l 一 l 二 l 三的电压和等于电源电压呗。你会了吧？哎，下课啊。
229物理鬼才万老师
01:48查看AI文稿AI文稿还是有初三的同学没有搞清这个问题，就是给你一个电路图，让你判断电压表正在测谁的电压。那是因为你没有认真翻看龚老师以前的视频，加龚老师关注，我们一起学物理。今天有一个同学给我发了这样一个图，他说不会判断 v 一 v 二正在测谁的电压。 来，我们看这个电路图，首先这个开关 s b 和以后你看 v 一和 v 二正在测谁的电压呢？龚老师以前就说过这个问题，就是在判断的时候，你不要就近原则，你可千万不要看电压表和谁挨的近。记住啊，挨的近不一定是在测他的电压， 而是扩大你的视野，纵观全局。拿到一个电压表以后，他两条线就像章鱼的两只脚，你给他 尽情的延伸就行，看看它能够连在哪个用电器的两端，你看这一端呢？走， 哎，这样走走走，是不是直接并连在了 l 二的两段，所以唯一测的是 l 二的电压。再看看 v 二，也是认真找他，这样连在 l 一的右端，那这个 v 二呢？另一段 走走走，绕一个大圈，可以连在 l 一的左端，你看多么清晰。 v 二直接并连在 l 一的两端，所以 v 二侧的是 l 一的电压。 好了，通过这个视频，我相信你一定学会电压表测谁的电压这个问题了。那么看这个电路图，你告诉我这两个电压表分别在测谁的电压呢？我在评论区等你 好了，如果你的物理基础一直不好，就看视频课。双击关注，我是龚老师，我们一起加油！
1.6万数学物理宫老师🚀
08:13查看AI文稿AI文稿同学们大家好，欢迎来到物理微课堂。今天我们学习的内容是电压的测量。 我们使用电压表来测量电压，这是实验室常见的电压表。这种电压表一般有两个疗程。电压表的符号如图所示。 例如当左端标有负号的接线柱和中间标有三的接线柱连入电路中时， 表的量成为零至三伏，此时电压的大小要按表盘下排的数值读取。 当左端接线柱和右端标有十五的接线柱连入电路中时，表的量成为零至十五伏，此时要按表盘上排的数值读取。 使用电压表测量前，要先检查指针是否指零，若指针不在零刻线，应对电压表机械调零或记下零点误差。 下面我们通过实验来学习怎样使用电压表测量电压。 实验器材有电池组、小灯泡、开关、电压 发表、导线。 连接电路前先设计电路图。电压表应并连在被侧电路两端。连接电路前，开关音断开， 按电路图位置摆放实验器材， 按一定顺序连接电路。 连接电压表时，要让电流从红色接线柱或标有正号的接线柱流进，再从黑色接线柱或标有负号的接线柱流出。 使用电压表测量时，必须正确选择量成被测电压的大小，不能超过电压表的最大测量值，否则无法读数，而且也有可能损坏电压表。这时应改用更大量成的电压表， 未避免电压过大损坏电压表。在不能事先估计电压的情况下，可先选用大量城， 对照电路图检查电路连接是否正确。 闭合开关，然后迅速断开，也就是开关视处。注意观察在开关闭合的瞬间，指针的偏转是否在最大测量值之内。 现在测量的电压过小，我们应改用小量层再进行测量。最后整理实验。 怎样正确读出电压的数值呢？电压表的独数可分为三步一、观察接线柱，明确所选用电压表的良程。 二、确定电压表的分度值，即表盘的一个小格所代表电压的大小。三、根据指针位置读出示数。 下面我们通过两个具体的例子来练习电压表的读数。先来看这个电压表。首先观察接线柱， 现在电压表选用的凉城是零至三伏。接下来确定电压表的分度值， 零至三幅的量，成一大格表示一幅，一小格表示零点一幅，分度值为零点一幅。 最后观察指针位置，看看指针从零刻度向右总共偏转了多少个小格。 图中所示的电压表，指针向右偏转了二十个小格，每一小格表示零点一伏，因此电压表的独数应该是二伏。 我们再来看这个电压表，通过观察接线柱，我们可以看到现在电压表选用的梁城是零至十五伏。 接下来确定电压表的分度值，零至十五伏的量，成一大格表示五伏，一小格表示零点五伏，分度值为零点五伏。最后观察指针位置， 图中所示的电压表，指针向右偏转了二十五个小格，每一小格表示零点五伏。因此电压表的独数应该是十二点五伏。 使用电压表时会出现一些现象，如电路连好后闭合开关，指针反向偏转，这是由于电压表正负接线柱接反了， 如果指针偏转超过最大量层，未避免烧坏电压表，要迅速断开开关，换用大量层。在视处。 如果带侧电压较小而选择了大梁城接线柱，指针就会指偏转很小的角度。 为了使测量结果更精确，应换用小疗程。本节课 我们重点学习了电压表的使用方法和读书方法。电压表连接时的注意事项要特别关注。一、使用前检查指针是否指零。 二、电压表应并连在带侧电路两端。三、电流要从正接线柱流入，从负接线柱流出。 四、背侧电压不要超过电压表的良程。 今天我们就学习到这里，同学们再见！
89坤哥物理568
01:19查看AI文稿AI文稿电压表上也有表盘指针调零旋钮下面三个接线柱，而且接线柱也是一个黑色的。两个红色的表盘上的数最大到三和十五，这表示两个量乘分别为零到三伏和零到十五伏。 黑色的接线柱依然表有负号，但两个红接线柱上的数字则变成了三和十五，分别对应表盘上的两种量乘。接线柱。接几表的量程就是零到几伏。比如街边有三的接线柱时，量程就是零到三伏。 而三伏被三十个小格均分，每小格是零点一伏，也就是分度值是零点一伏。和电流表一样，电压表也是通过指针偏转来表示测量结果的。如果在测量时，指针指到了，这指针对准异符后面的一、二、三、四、五、六、七、八第 八根刻度线，所以读数是一伏加上八乘以零点一伏，等于一点八伏。再来接第二十五的接线柱，此时量程是零到十五伏，分度值为十五伏，除以三十，等于零点五伏。如果测量时指针指到了这 接十五的接线柱，就要看表盘上排，指针指着十后面的第三个刻度，所以是十伏加上三乘以零点五伏，等于十一点五伏。
135洋葱学园学习笔记
01:39查看AI文稿AI文稿之前我们曾经讲过电流表的使用，那现在就来看看电压表。电压表测量的是电压的大小，电压的单位是福特，所以电压表的符号就用圈微表示。 他的构造和电流表非常相似。黑色的是负接线柱，标有富豪。红的是正接线柱，连的时候也是连一阵一副两个接线柱，电流从正接线柱流入，负接线柱流出，震惊、付出。 正界建筑。下面分别标有三和十五，表示不同的良辰，只争在这个位置。如果这么连，良辰是零到三幅，每一小格是零点一幅，读数就是二点四幅。 如果这么连，良辰是零到十五伏，每一小格是零点五伏，读书就是十二伏。还是这个电路电 流这么绕了一圈，那怎么测量灯泡两端的电压呢？电压表在电路中相当于断路，需要并连在小灯泡两端。如果串联使用，小灯泡可就不会发光了。 和电流表一样，在使用时，电压表也需要注意良辰。如果不能估计电压的大小，那就要用到视处，连好电路，闭合开关，再迅速断开。 如果是这种情况，指针偏转过大，就换成大量城。如果是这种情况，指针偏转特小，就需要换成小量城。最后就是读书了。闭合开关现在的量城是零到三伏，所以读数是二点八伏。 总结一下，电表的使用也需要注意三点并联使用、镇静、付出，还有是处，你学会了吗？
235爱尚物理
00:14
01:16查看AI文稿AI文稿简直在侮辱你智商是吗？没错，我问的就是唯一测谁电压，太简单了是吧？那好，我问你，假如 led 断路，我问你，电路将会发生哪些变化呀？ 那断了呢？他就不亮了，他就没事数了。 那我问你，唯一会怎样？唯一会怎样？唯一的数数是电源电压呀， 这咋回事？这个就是电压表的终极难点，特别容易被同学们忽略。下面注意，如果一旦他断路，他相当于和他们串联，他的电阻超级大，他们的电阻怎么样被忽略不计了，相当于导线直接接在电源两侧。那测的不就是电源 地压了吗？对不对？这是咱们初中就这么讲的啊，所以说这一点非常 要知道正事。关于电压表一共有五种考法是吧？这个小细节，我把它画到了我这个啊，挂画里啊，同学们可以把它拿下，看看里面有哪些精彩内容好吗？
