超六类屏蔽线怎么接地
粉丝5798获赞3.3万
相关视频

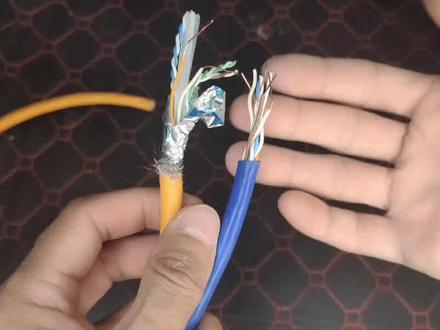

03:16查看AI文稿AI文稿哈喽大家好啊，昨天有个网友啊留言想要了解一下屏蔽网线的一个接地，所以说呢，今天就出一个视频，好好的和大家讲一下屏蔽网线他是如何接地的啊，以及他不接地有什么影响。 因为啊屏蔽网线呢，他是有个屏蔽层的，这个屏蔽层呢，他会吸收一些干扰的杂波，把这个杂波通过接地柱啊，就是所所说的个地线给他导入到大地，这样的话才能起到一个屏蔽的效果。如果我们不接地的情况下，那么这个砸波他会对网线本身那个信号传输造成一个影响，也就是说如果你这个屏蔽网线如果不接地的情况下，他的使用效果 要次于这种非屏蔽的网线。那接下来啊，我就通过这个屏蔽网线来给大家进行讲解啊，如果是你家用的是这个屏蔽的网线，一定要往下看啊。首先大家要知道啊，现在的屏蔽网线呢是有两种，一种是这种单屏蔽的啊，也就是说他只是在内侧有一个这个铝箔纸的啊，还有一个的话就是这种双屏蔽的，外面呢 话是一个屏蔽层，然后里边的话还有这种啊，这个的话就是双屏蔽。今天呢重点和来大家讲一下双屏蔽的网线，因为只有双屏蔽的网线，他才是需要进行接地的啊。 首先呢对于屏蔽网线呢，它的接地原理其实很简单，就是外面这个屏蔽层通过呃屏蔽的水晶头，哎，就是这样的屏蔽的水晶头， 然后在压头的时候需要让这个屏蔽层这个屏蔽网接触到这个外面那个金属片，然后金属片的话我需要插在路由器上，此时要求你的路由器是需要带这种接地柱的，也就是说通常我们所见的这种金属壳的这种路由器啊，他都是带接地柱的， 通过接力柱引出一根线，就是通过路由器的接力柱啊，引出一根线，然后到我们的弱电箱，这时候的话可以将这个网线的砸波给导出去。 通过我的这个讲解啊，我相信大家对于平面网线的接地啊，有一个简单的一个认识，他需要满足两个条件，第一个条件，网线所接的这个路由器或者是这个交换机 在弱电箱内的，他是要有这个接地柱的，还有的话就是你的弱电箱他也是要有接地柱的，一定要知道弱电箱这个接地柱啊，他是开发商预留出来的，是直通到大地的，而不是说后期，有很多时候啊，我们自己改的这个弱电箱接地柱，他是直接通到墙体的，通到墙体的这种，他的这个呃砸波啊，其实是倒不出去的。 还有一些顾客呀，会把这个呃弱电箱这个接地柱啊，也就地线跟这个电线的这个三相电的地线接在一起，这样的话是最不正确的啊，他容易把一些电线的一些这个弱电电流啊之类的倒到你的设备上，反而收设备啊。 而对于我们来说呀，现在买的一些高性能的路由器，我们会发现他都是塑料壳的，而且的话他都没有接地柱，那这时候的话，如果你要用接地网线，而你家的那个弱电箱又有接地柱的情况下啊，唯独就是你这个路由器不带接地柱，那怎么办呢？我们可以在接水晶头的时候把这个 线啊给他搅一下，搅一下之后拿一根线把这根线直接引到你的这个接力柱上，落地箱在接力柱上也让这根，让这个屏蔽层的屏蔽层的这个网线把这根线直接接到接力柱上，这样的话虽然说美观度不够，但他也可以起到一个屏蔽的一个作用啊。 因为啊现在手头啊没有那个家里那个弱电箱，所以说的话是以这种光纤那种电箱给大家做一个讲解啊，大家看一下光纤这个电箱里面是个接地柱的啊，这个螺丝这种接地柱，家里边这个弱电箱呢也是有这个螺丝这个接地柱的，这个接地柱呢是接到墙内， 墙内的话有一根钢筋是通道大地的啊，一定要是通道大地的啊。然后我们的话把这个，呃路由器，路由器的话铁壳上也有个接地柱，接地柱跟这个接地柱一接啊，就可以实现这个屏蔽层的一个接地啊。
3317顺哥聊弱电
00:32查看AI文稿AI文稿像这种屏蔽信号线，如果你做的不好，或者说你接地没接好，他很容易受到干扰，效果达不到。而一些老手啊，他通过单端接地的方式可以解决这个信号干扰的问题。那单端接地怎么接法呢？就是一头 输出端呢？他这个屏蔽接地，而另一端他的屏蔽悬空不接，这样的话还可以避免这个地环路电流。
298斯格影音

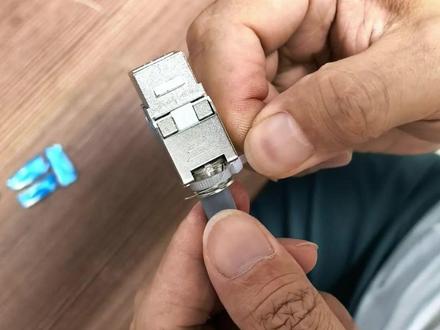

01:02查看AI文稿AI文稿大家好，今天给大家带来我们超六类屏蔽模块的安装教程演示。这款超六类的屏蔽模块身穿全新合金的屏蔽铠甲，具有极强的抗干扰能力，安装的时候使用一把剪刀就够了。剥开网线，屏蔽丝网拧成一股，分开网线， 从底部剪一个缺口，撕掉铝箔。我们看一下超六类的屏蔽网线内部，可以看到有四对的双角线以及我们一层的屏蔽丝网以及一根地线。将网线穿进排线器，按照五六八 b 线序卡入排线器， 将剪刀紧挨着排线器剪去多余网线，剪成这样，将安好的排线器按照箭头方向卡入模块，盖紧模块，剪去屏蔽丝网和地线，安装完成。 超六类屏蔽模块既可以兼容我们家装面板，还可以卡入配线架使用。

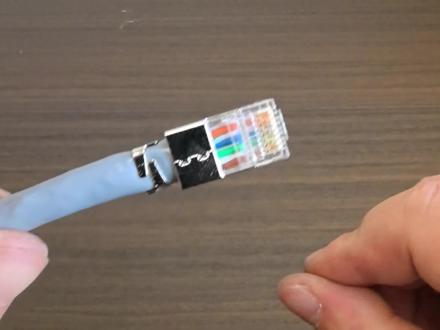

01:17查看AI文稿AI文稿超六类屏蔽水晶头如何制作？首先用剪刀在网线外皮上剪一个豁口，不要剪太深，防止剪断里面的金属编织网。然后剥去外皮，剪掉撕裂绳线头，拆开编织网，把它理顺，拧成一股绳， 这根绳是用来接地的。分开网线，剥开网线上的铝箔，用剪刀在根部剪掉。根据 t 五、六、八、 b 的 线序从左向右排列线序，排列好的网线并拢拉直，拉直后用剪刀斜着剪一刀。 超六类屏蔽水晶头有两个配件，导线器方口一端向下插，套住网线，把导线器调整到适当的位置，剪去导线器前端多余的线头，这时拿出屏蔽水晶头，有铜齿的一端面向自己， 把网线插进水晶头内，用力插紧。插好后拿出网线钳。由于用的是普通网线钳，没有压槽调节功能， 直接压会破坏水晶头的屏蔽层，这时可以把网线钳反过来，用有压线尺的一头压水晶头，铜片压好后检查一下有没有压到位。掰直固定的金属片，注意之前编织网做的地线也要放进去， 用尖嘴钳夹紧。夹好固定片后，剪去多余的线头。超六类屏蔽水晶头就做好了。
1125盐城维修小郭

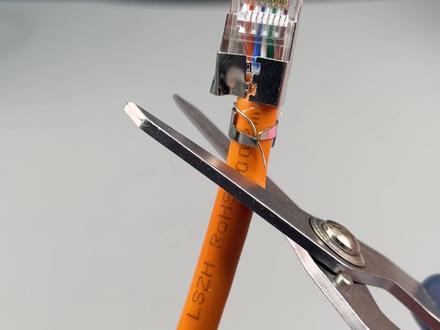

00:31查看AI文稿AI文稿剪掉水晶头，剥开外皮并拔出。撕掉屏蔽层，剪掉十字骨，捋直所有线芯，按照橙白橙绿白蓝蓝白绿棕白棕的顺序排好。合并线芯，剪个斜口，注意线系插入导线槽，对比一下长度，贴导线槽，剪齐线芯，推入水晶头， 再放入压线前中，确认线芯顶到头后，咔嚓一声就压好了。最后把地线绕一下，燕尾夹紧压一下，一个超六类屏蔽水晶头就压接完成了。
3.3万老谭网线

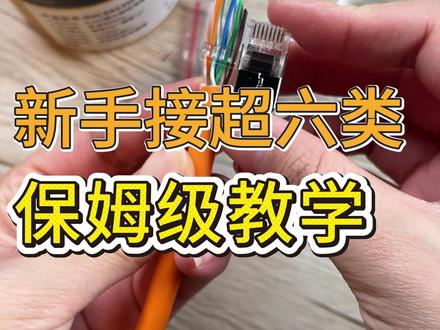

00:34查看AI文稿AI文稿今天教大家一个接水晶头作弊神器，也就是你们说的排线器，很多新手根本不会用，拿过来就平着硬怼，结果怼到怀疑人生，怎么插都插不进去。重点先记死，排线器绝对不能平插，平插你插三年都白搭！正确操作超简单，先按五六八 b 标准把线排整齐，然后斜着剪线，越斜越好， 斜切口更容易顺滑进排线器，但长度一定要控制好，长短差一点万兆都不稳。按照这套流程，哪怕纯小白用排线器做超六类水晶头，一分钟搞定，一个做出来，万兆网速稳稳的，不丢包，不断连，不反攻！

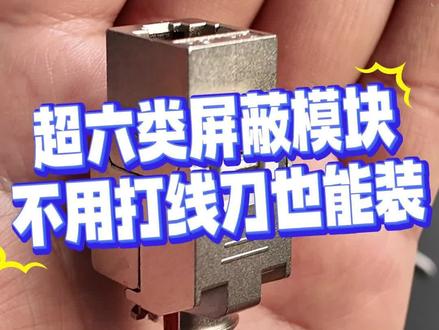

02:51查看AI文稿AI文稿接下来我们给大家讲解一下这个超六类网线的模块安装。我们先把网线剥掉一节，把里面的铝箔剪掉， 把地线往往线的后面顺直，我们用剪刀剪掉撕裂层，剪掉铝箔屏蔽层， 剪的时候用这种小剪刀斜着向下剪进去，铝箔尽量剪的深一点，这样等会方便我们穿线。 ok， 这根超六类网线就剥剥好了，下一步就是我们将超六类的这个卡线卡槽给它盖进去，你先把网线穿入这个盖子， 通常我们按照五六八 b 线去把网线卡到对应的卡槽，看一下第一次线，这一根就是绿色绿，然后蓝色这两组就卡到对应的卡槽里面，接下来是橙色组， 把橙色卡入对应的卡槽，这是风风色，风白，对的是风色。 ok， 这样我们将网线卡入对应的卡槽以后，把两边多余的网线剪掉，剪掉两边多余网线。 接下来就是非常关键的一步，我们看到这个盖子这里有一个小的凸起的部分，找到模块凸起，这里有一个凹槽，就是凸起的这一边，对准 凹槽的这一端，这个方向一定不能错了，错了的话如果就插不进去， 先把盖子用力的盖住，然后把模块两侧的盖子用力的卡紧，直到盖子完全合拢卡紧，这样一个模块就 安装完成了。卡好了，然后把地线绕在模块的尾部，用一根小的扎带，将地线和模块主体牢牢的固定好。 ok， 这样整个模块就安装完成了。
02:15查看AI文稿AI文稿屏蔽线到底应该怎么接？我做项目经常看到屏蔽线接错了的，腾讯运行一段时间突然就报错，程序检查过了，然后模块也检查过了，参数也调过了，那最后就落在一句话上，那可能是信号干扰。其实很多这样的故障就是屏蔽线接错了，那咱们就来说说接屏蔽线都会犯哪些错误。 出现率最高的错误就是屏蔽线两头接地，比如说这是 plc 控制柜，这个是设备， 然后这个是信号电缆，信号电缆它肯定有屏蔽线就是这个它这里边也接地，这里边也接地。那你说 plc 控制柜也接地，设备也接地，它两端的电位差肯定不一样啊。一旦两端都接地，那这个屏蔽线就这个 它就参加了地回路，电流就会在这个屏蔽线里面流动，最终导致的结果就是模拟量抖动，然后通讯不稳，编码器丢信号。 所以这个屏蔽线一定不能两端都接地，你 p l c 这端接了，设备这端就不要接，设备这端接了， p l c 这端就不要接。咱们通常工程上的做法都是控制柜这端接地，然后把设备这端的屏蔽线给剪掉，然后用绝缘胶布给它包好了。 第二个常犯的错误就是咱们可以看一下好多的这个屏蔽线，他接地肯定不好接，有些人就把就用一根这个小细线，比方说这个四平方的小小细线给他连 缠在一起，然后就一根小细线，然后接在这个地排上。因为咱们这个屏蔽层主要的功能就是泄放低频和高频的干扰，你这样的做法，一根小细线低频还能勉强的释放，如果是高频干扰，那就原封不动的回到这个屏蔽层。然后第三种，有些项目 为了避免地环流或者是有些不懂的，直接把两边都给剪掉了，就是我这段也不接地，然后就竖就竖在外面 这样的做法，那屏蔽线就像一根天线一样接收外部的信号干扰，所以这三种接屏蔽线的错误一定不要再犯了。在现场如果你再遇到两端接地，然后一根小细线绑在一起，或者是两端都给剪掉，这种错误一定要告诉他你这种接法是错的。
4248大叔教工控-唐山PLC培训基地

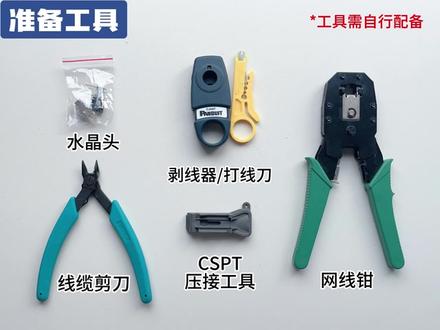

03:44查看AI文稿AI文稿准备工具，水晶头配件简介， 用包线器去除外皮，留二点五厘米以上，小心不要割到线芯 内层，铝箔也需要去掉。 保留地线，除去 pet 保护膜， 套入水晶头。护尾， 取固定夹，将固定夹背面朝上，穿过网线，地线卡在凹槽中，和护尾相扣。 分开角线， 剪去中心的隔离骨架，骨架尽量不要高于外皮。将网线翻转到正面地线为背面。将四对角线分解，拆开角线每根都需要捋直， 捋直后将同色系的线两两分开， 将棕色线对朝向右手方向区分线器，将 v 字凹槽面朝绿色线对卡在线缆中间。按图中线序依次将线芯卡在分线器中。 将线芯捋平整，按四十五度斜角剪去部分线头，留两厘米左右。 取固线器，固线器凹凸面朝上，光面朝下，将线芯依次插入孔中， 可用剪刀夹住线芯，拉扯收紧间隙，直到固线器贴紧。分线器剪去多余线头， 将固定夹推到和网线口齐平，套入水晶头外壳，弹片朝下推到顶住固定夹。 使用压接工具可轻松夹紧水晶头， 确保线芯紧贴于水晶头顶部。固定夹和外壳严丝合缝，用网线前压紧水晶头触点， 水晶头触点变平，即可剪去背面多余的地线， 制作完成。
17ゞ亦菲传媒ゞ
01:45325玉溪 十玖载
01:03
01:47查看AI文稿AI文稿我们玩汽车音响的各位烧友大多头疼的一个问题就是底噪，底噪的来源就两部分，一个是器材本身的底噪，另外一个就是来自外部的对线材的干扰。器材的本身底噪在你购买它的那一刻就已经注定了，我们没法去改变它。所以处理好线路的干扰，做好屏蔽 是处理系统比较的核心关键。我们收回带这种屏蔽层的电源线，它的屏蔽还是双向的，既能够阻隔外部杂波的侵入，同时也能隔绝电缆自身向外的辐射干扰。 屏蔽层主要是应对两类干扰，一类是车上的大功率气件产生的这种电磁干扰叫 emi， 主要是属于低频干扰，叫 rfi， 属于这个高频干扰。 我们屏蔽线里面的铝箔层就是主要用来反射这种高频的射频干扰的，而我们的铜编织网主要是用来吸收低频的电磁干扰，但是我们一旦没有做好铜编织网的接地处理， 他会有静电积累的风险，吸收的干扰也会失去释放通道，甚至有可能变成一根天线会放大干扰。 所以屏蔽电源线里面的铜编织网的接地处理是直观重要的标准的接地操作。我们只要记好这个线材的两端怎么处理， 靠近这个电瓶端，我们就从这个铜编织网引出铜线，连接到电瓶负极即可靠近功放端，线材的整体屏蔽层要收纳密封，做到全程悬空，沿着这个接地连接接触到设备的金属部件， 如果两段同时接地，会形成地环路，产生电流噪音。当然我们的规范布线也可以大幅减少线路的杂波和行车产生的干扰，这个我们后面再聊。
