互感器从p1进和p2进有何区别

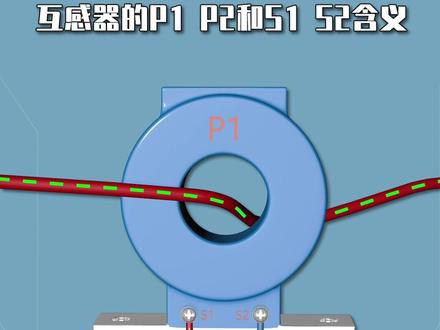

电流互感器都标有 p 一和 p 二以及 s 一和 s 二，其中 p 一和 s 一是同名端。如此，当一次导线电流从 p 一穿过 p 二时，二次电流恰好从 s 一流出， s 二流入弱 s 一。 s 二接反互感器依然可以正常使用，但可能会影响计量与监测结果，所以要正确接线哦。

电流互感器如何在配电柜里正确安装呢？这边是 p 二，这边是 p 一，在安装的时候要以电源流动方向进行安装，电源是从 p 一面到 p 二面的，当和尚总开关后，三个火线进，三个火线出，电源出来后给设备进行供电， 所以黄色的 a 上火线要穿过电流互感器的时候， p 一朝上， p 二朝下，就是这样安装就可以了。安装后， ic 和 s 二是两个二次接线端子， s 二端要进行可靠接地，是因为电流互感器是不能开路的，一段设备运行起来就不能把二次侧线断开，如果断开， 这个电流互感器就相当于变压器，会产生过电压，所以 s 二端子要进行可靠接地，对人身和设备都会起到保护作用。

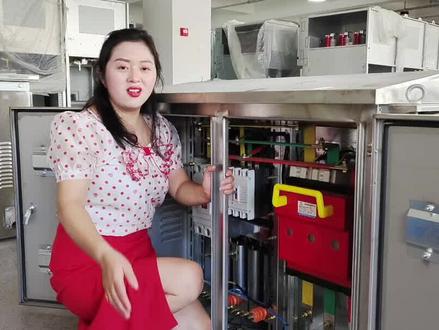

告诉大家一句，小助理，中国配电柜里面这个付款器为什么有个 p e， 有个 p 二呢？ p 一进 p 二出，我们这款位置是下进上出的，所以我们这个 p e 朝上， p 二朝上，起到个方向的作用，你们明白了吗？

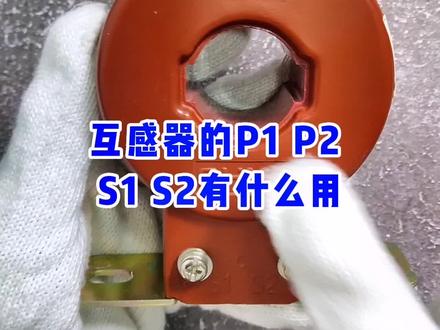

电流互感器都标有 p 一、 p 二和 s 一、 s 二，其中 p 一和 s 一是同名端。如此，当一次导线电流从 p 一穿过 p 二时，二次电流恰好从 s 一流出， s 二流入 s 一 s 二接反互感器依然可以正常使用，但可能会影响计量与监测结果，所以要正确接线呦！

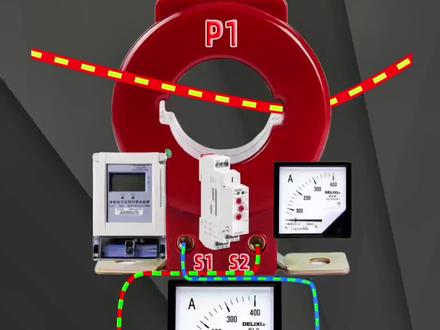

今天学习一下电流互感器，电流互感器利用电磁原理可以将大电流转化为小电流。电流互感器有 p 一端和 p 二端，我们在接电源的时候，将单根导线穿入其中，从 p 一净 p 二出，然后可以直接检测当前的电流值。这个互感器是二百五十比五的，如果当前导线达到了二百五十的电流，它不会显示二百五十，而是显示五。二次测输出 s 一 s 二，它会显示当时的一个电流值，可以配合电流表使用。电流表也需要选择一个二百五十比五的，他们两个要一致才可以使用。二次测，这个 s 二必须要接地不接，如果出现高压击穿，造成高压流入，低压， 会对设备以及人身造成安全隐患。来看一下电流表的接线，直接用 ses 二接到电流表后面的端子上即可，然后电表会实时显示出当前的电流值，电流表上显示的毒素是真实的电流值。

大家好，今天电力局的电工呢，查到一个窃电的用户，他是怎么做的呢？我们看像这个电流互感器呢，一般都是 p 一，他是进线， p 二呢是出线， 所以呢他上边和下边，下边是 p 二，上边是 p 一，但是由于这个线呢是从下边进来的，所以他把互换器给反了一下，也就是 p 一冲下， p 二冲上，然后呢进线，从 p 一进，从 p 二出， 然后这个也是，这个也是，我们看这个里边呢，看这里里边的小细线呢，是接入电表的，也就是互感器 s 一和 s 二，他出来以后进入电表，当他进入 电表以后，电表才能够正常的计量这个粗线所用的电流。现在因为有很多的厂家呢电量不够用，所以用了粗线，那么用了粗线以后呢，这个电表呢必须用护杆表， 所以呢一百安的植物表他用不了，他的电流呢，超过了一百安，他就需要用护杆表了，所以护感表有很多的人他不懂，一般的电工也不知道，所以有的电工呢，他知道，他为了让厂子里面省一点电呢，他做了手脚，他是怎么做的呢？ 像这个电流互感器，这个接线我们离近一点，我们看他是两根线，这一根 s 一，这一根 s 二，再看这两个，这个也是 s 一， s 二， 这个也是他把这个护眼器的线呢， s 一和 s 二倒了一下，所以有的电工呢，他不在意，他就不查了，当倒了这个线以后呢，这个电表呢，他就会反转，当这个电表他走的字多了以后呢， 他就这样做了，然后他做的时候把这个电源总开关给断电，断了电以后，他就开始接这个互感器，把这个线呢倒了一下， 这个电工呢也是个老电工，应聘到厂子里面，拿着这样的低工资，你做这个是违法的，现在一般的智能电表呢，不论你的互感器怎么接，他都正常的伎俩，所以这个想法呢，大家不要有。好了，希望这个视频呢给大家一个警戒。

电流互感器都标有 p 一、 p 二和 s 一、 s 二，其中 p 一和 s 一是同名端。如此，当一次导线电流从 p 一穿过 p 二时，二次电流恰好从 s 一流出， s 二流入。 usbs。 二阶反互感器依然可以正常使用，但可能会影响计量与监测结果，所以要正确接线哟。

电流互感器都标有 p 一、 p 二和 s 一、 s 二，其中 p 一和 s 一是同名端。如此， 当一次导线电流从 p 一穿过 p 二时，二次电流恰好从 s 一流出， s 二流入。若 s 一 s 二接反，互感器依然可以正常使用，但可能会影响计量与监测结果，所以要正确接线哟！

电流互感器都标有 p 一、 p 二和 s 一、 s 二，其中 p 一和 s 一是同名端。如此，当一次导线电流从 p 一穿过 p 二时，二次电流恰好从 s 一流出， s 二流入。 usbs 二接反互感器依然可以正常使用，但可能会影响计量与监测结果，所以要正确接线哟。

上期我们知道三厢四线电能表的接线方法，那么电流互感器该怎么正确安装，以及电能表该怎么读书？还有粉丝留言不知怎么算大数，我将一一解答，往下看。电流互感器分批，一面合皮，二面 正确安装是电源油批，一进批二出同一根线，经过一次算一扎，经过两次算两扎。我们来看，经过一次是一百，比五就是二十倍。 在用电能表的读数乘以二十，就数实际用电度数。有时候会出现这种情况，大家快来数一数，这到底算几杂？欢迎评论区留言。

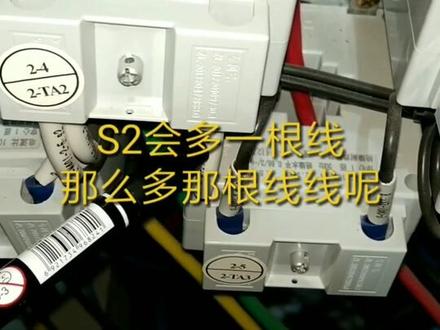

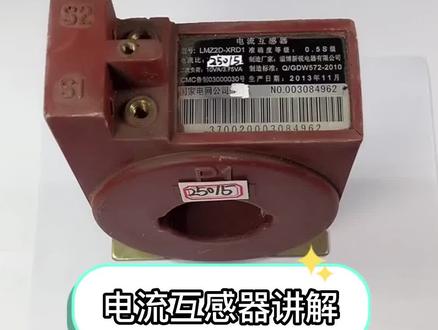

我们常见的互感器一般都是这种四方形的啊，这是最常见的，像这种都是四方形的，还有原色的，这是我们比较常见的电流互感器啊。 一次测呢，对朋友说一次的那一次的就是 p 一和 p 二，指的就是一次的，就是这个绿线穿过孔的，这绿线是电流，是从 p 一流向 p 二啊， 大家接线一定要注意，不要接反了。那么二次测呢，就是上面这个 s 一和 s 二啊，这两个是电量换机的二次测，你看一下接线，下面接线 s 二会多一根线，那么多那根线呢，就是需要接地的，而是需要接地的，由于电量换机不能这个开路啊。 这个接线段呢，大家接的时候一定要紧固好啊。二次的接地呢，就是为了保护去保护作用。这是电流护腕器的接线端。

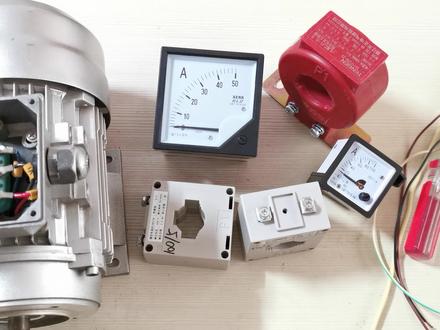

哈喽，大家好，这是我们电工师傅经常都会用到的电流互感器，这个是电流表。今天我们来教大家电流互感器如何来接电流表，怎么样来选择，如何接地。 首先我们的电流烘干机上面他都有一个电流变比，我们来看一下，这个是一百比五的，这个是五十比五的。 有的电流互感器上面只有一个便笔，像这个他有 n 个便笔，我们来看一下一百五比五，这个是七十五比五，这个是五十比五， 这个是三十比五，这个是二十五比五。我们里面的穿心扎数决定了他的这个我们使用的是哪一个变比。那么我们大部分的情况下用的都是一个变 笔的。那么我们来看一下具体的接线。首先这个电流变笔需要和我们的电流表相互匹配，我们来看一下，这个是五十比五的，我们选择五十比五的，如果是一百比五的，我们选择一百比五的， 这两个都是一百比五的。我们来看一下具体的接线。首先我们电流互感器这个孔 p 一，这个是 p 二， p 一， p 二决定了我们的穿孔顺序， 我们的电线就是这样子穿过去的，或者这样子来穿过去的，那么穿线的方式不一样，这个 s 一 s 二，我们调换一下就可以了，所以说他的基本接线是不变的。我们维修电工的习惯都是从 p 一穿进去。这个 s 一 s 二， 我们来看一下。我们首先 s 一 s 二分别接我们电流表的正和负，这个 s 二我们给他进行一个简单的接地。电流互感器的二次册一般都需要接地，这个不要忘了，我们来看一下， 这个是 s 二，我们这一根线用来接电流表负，他是分 正负的。十八年 s 一接正， s 二接负。我们来看一下电流表加电流 触感器在实际的应用电路中用的非常非常多，主要用于测量和监测。 那么我们来看一下这个 s 一，另外一端 s 一，这个是 我们把这个接好。电流护板器 s 一 s 二，这个是 s 一 s 二，分别接我们电流表的正负。电流表是分正负的，这个是正，这个是负。那么电流负 触感器的二次测这根线我们需要接地，之后我们的线从皮一侧穿入就可以了。这个电路非常的基础，用的非常多，我们一起交流学习吧。

从 p 一穿进，另一个从 p 二穿出，所以当电流从单一方向流动时，二次电流直接从左侧的 s 一流出，从右侧 s 一流入，此时电流继电器中没有电流流过。当线路中间发生接地故障，电流从两侧流进 及两个互感器的二次电流都是从 s 一端流出。电流继电器检测导电流，从而控制电路两侧的断路器跳闸，这就是电流插动保护原理。

两块电表相差一万度，这是一个工厂的总配电柜，进了了三根主电缆线，这个是总电表，上面这个电表数是一千二百二十四，他这个是互感器，电表， 这个数也乘以下边这个互感器上面标这个倍数，这互感器标的是三百比五，也就是说六十倍，上面那个电表数乘以六十， 就是他的实际用电量，他们房东感觉这个电表数不准，这是用电少了，所以又在电缆的这一头，变电柜这一头 加了一个电表，也是带互感器的，一月份加的电表上面是六百一十八，要乘以下面这个互感倍数，看一下，这上面标着呢，也是三百比五，也是六十倍，也就是说电表跑一个数 就是六十度电，这就是护感式电表。装上新表这三个月，两块电表相差一万多度，配电柜那个表跑个一，这个就跑个五，要单这么看看不出来是哪里的问题。新表新的护感器跑的慢，跑的不准的原因，很多时候是因为护感器接的不对， 也就是说如果接的不好，接的不对，他这个电表数只能跑的少，不能跑的多。这三个互感器是套在这个电源线上，只要线路有用电，有电流通过电表就会跑数。一般互感器上面都标着倍数电流，互感器 还有反正面 p 一，正面背面标了个 p 二，当电缆线从 p 一穿过去，或者是后边穿过来，电流的走向不一样，这两个接线柱往电表上接，接口也不一样。 我简单画了个图，上面是一块电表，电表下面是接线口，下边是三个互感器，电线从互感器上穿过去，也就是电流的走向，电线从 p 一穿过去，然后出来接电器。第二个互感器是 从 p 二面穿进去，从 p 一出来，然后接电器。这两个互换器往电表上接是不一样的，这个是一 和 s 二，这两个电流输出这么样接，而第二个互感器他如果反着穿线接线，就这么样接 s 一跟 s 二相反，你如果正着接， 如果不反着接，这个电表会不跑数？以前我见过，也跟人修过这种电路，就是接错了，然后中间这一道要接到电源线，和自己互感器相对应的一个 电源，也就是接火线。关于这接线，我得补充一下，这个 s 二接入电表以后，这三个互感器的 s 二要连一起， 然后再连出一根接地线，把这一个做一个接地，这是做一个高电流的保护，防止开路。我也见过很多电表都没接地， 不做接地也能正常使用，但是还是最好做一个接地防护咱们常用的不用护杆器的直接式的电表。这种电表结构简单，接线也简单，一般是一三进二四出，这零线都是连一起的火线，只要有电流经过电表，电表就跑数。 我遇到过很多是电表不跑，是电表坏了，跑的快的倒遇到的不多。再看火线，从一进从二出，零线从 从三进从四出，这是正常的接法。我如果反着接，从四进，从三出，零线从二进，火线，火线从这进来，从一出来，火线去接电路，或者说零火线再倒一下反着接，这个电表还跑不跑数？会不会倒着跑？不会， 这个电表仍然跑数。而且现在的电表灵敏度都很高，只要用电电表就会跑数，所以电费高不一定是电表有问题，或者是有人偷电。好了话又说回来，我是这样想的，他新装这个表不一定说是跑得快， 有一个解决的小办法，就是在这个互感器这一块再加三套互感器，再加出一块电表来，到时候对比一下，看看两个数能差多少。他配电柜子一个电表，我也去 确定不了是不是有问题，还是接线不对，现在没法停电，都在干活，只能说啥时候放假了拉下电闸，然后看一下是不是线接的对不对， 或者这边再装出一套啊护感器和表再对比一下，这样就清楚了，这种表有问题的可能性有，我现在没有好的办法来检测这个表好不好使，还请大家多多指点。 用电多了找原因，不太好找，处理不讨好。这次查了个寂寞，谢谢大家观看。

今天呢给大家分享一个小知识，就是这个低压补偿柜里面的这个互感器，他有一个 p 一，有一个 p 二。你看这个互感器这里 p 二， 这边 p 一，那他为什么要标这个 p 一 p 二呢？那我们这个负杆器装的时候呢，他是 p 一进， p 二出，所以说我们这个下进上出，所以说 p 一往下，他是一个方向的作用，你明白了吗？

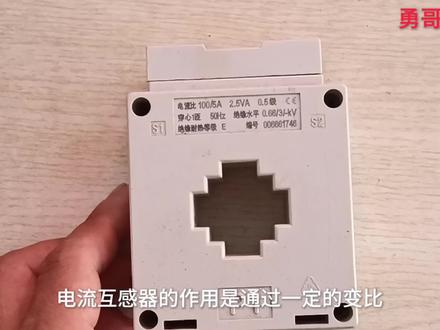

电流互感器的作用是通过一定的辨别，将较大值的一次电流转换成较小值的二次电流， 用于保护、测量等目的。这是穿心铁心的 p 一 p 二面，他是指是被车主电缆和铜牌的穿心方向，一般从 p 一面穿入， p 二面穿出，然后再接负载或者下一级控制开关。 s 一 s 二表示电流互感器的二次侧接线， 他用于节电流表及保护接地。 再看一下这个一百比五，安表示一次二次车的电流倍数关系为一百除五等二十倍。在实际的电流互感器和电表的接线电路中，在某个单位时间内，如果电表的走字 度数为一百度，实际的用电度数因为一百度乘以二十倍等于两千度。接下来看一下他的穿心闸数。一闸表示被测主电缆直接从铁芯穿过，直接接负载或者下一级控制开关电流，比喻为一百比五。如果主电缆再绕铁芯一圈， 现在的穿心闸数变为两闸，那此时的电流比就变为一百比五，再比二。这就是电流覆感机的一些相关基础知识。
