百分表使用方法教程视频

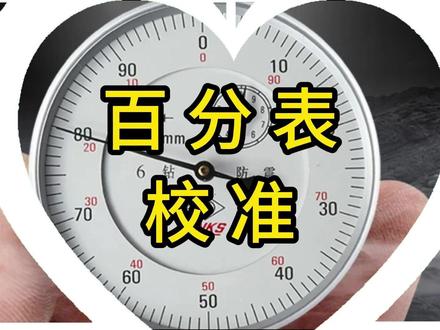

百分表怎么校准？为什么新买的百分表不对零？有些人会直接转动表盘对零，这样操作其实是错误的，今天艾摩杰就来讲一下百分表的校准方法。 校准也就是调零，这一步是非常重要的，第一种方法就是用环归，他是这样的，他上面都有标准的尺寸，我们根据自己的需求选择合适的尺寸就可以了。 第二种方法就是用外径千分尺来校准，今天我们就以直径是三十毫米的孔径为例，来给大家讲一下这个百分百的校准方法。首先选择一个合适量程的百分表， 我们要把百分百的侧头尺寸调整到一个三十点五左右的尺寸， 这个尺寸要比我们实际的尺寸大个半毫米，也就是零点五毫米，这样做的目的是保证这个百分百的压缩量，这个尺寸是我提前调整好了的， 不会的，大家可以看一下按摩节，前面的视频，里面都有详细的说明。为了确定它的尺寸是不是三十点五毫米，我们先用油表卡尺来测量一下它的尺寸是不是三十点五毫米， 我们用油表卡尺来测量一下这两个侧头的尺寸刚好是三十点五毫米， 这时我们就可以来校表了，这时我们用一个测量范围是二十五到五十的千分尺来进行校准。 调整之前我们要用这个校规来校一下它的尺寸，看一下是不是有误差，有的可能会存在几个四的误差，如果有误差的话，测量出来就是错误的， 正好这个千分尺是准确的，这时我们把千分尺调整到一个整三十的尺寸 调整完毕以后，把千分尺锁紧，锁紧之后这个距离就是三十毫米了，这时我们再用卡尺来确认一下它的尺寸是不是三十毫米，没问题，是三十毫米， 这时我们就用这个千分尺来进行校准了，校表的时候这个右手大家要注意啊，用这三个手指头握住这个测量杆上方，用这个拇指和食指卡在这个表盘上， 然后左手拿着千分尺，这时候用我们左手的拇指和食指 辅助这个百分百的小侧头这段，让他与这个测量面接触，然后慢慢的将这个内镜百分百的侧头切入到这个千分尺里面， 随着他的切入注意看一下这个表盘，这个时针开始变动了， 这时我们看一下这个数值，怎么看呢？这时我们把这个表要拉十字形的摆动，也就是这个表要前后左右的摆动，就是这个样子的摆动前后左右。 大家看一下这时候的表针是不是没有到零，我们反反复复的多摆动几次， 也就是我们要找到他的一个最大指，看到没有，这时候我们应该怎么办呢？就用我们的右手拇指和食指慢慢的转动这个表盘， 让这个时针与表盘的刻度零对齐，慢慢旋转表盘还差几次再来转动下，这下差不多了，这样呢我们就第一次削表就完成了， 这时我们还需要重复测一下，看看他是不是到最高点的位置了，表针是不是指在了零位， 这时正好表针指在了零的位置，如果你对校表操作不熟练的话，也可以把它取下来，通过转动几次表盘来与零刻度对齐，也就是说校准的时候时针必须是指向零的位置的， 所以说这个百分百的测量尺寸就是三十毫米了，校准完成以后我们就可以去测量了。 以上就是百分百的校准方法，不知道你了解清楚没有，如果你喜欢就点赞收藏，各位摩友在摩托车上使用，如果还有什么问题的话，我们在评论区交流，爱摩姐和你一起共同学习！

这个百分表上面的数值怎么看？小指针一个数值是一毫米，这个大指针他转一圈是一毫米，也就是一百四，大指针转一圈，小指针动一格，比如这样的怎么读呢？啊？先看我们外面的大表盘的指针， 他只在大概四十七，那这里就是零点四七毫米，那我们再看小表盘，小表盘的指针在一和二中间，那他就是一， 所以他们要加起来就是一点四七毫米。这个百分表啊主要用于检测弓箭形状和位置的误差，矫正零件安装位置，或者呢是测量内镜的呢。如果我要在这 这么长一个弓箭的中间去打一个孔，我怎么能打直保证他的垂直度呢？那就要用到我们的 百分表了，这个百分表呢是有磁性的，我们把它装在这里，这里转到这里合一，哎，就吸住了，再调整这个测量头贴在这个表面的中心，然后呢我们给他一点数值，然后让这个百分表上下移动。 你们看这个指针啊，上下移动的时候他没有太大的波动，说明我的垂直度还可以。如果说他这个指针摆动的很厉害，那就要调整了，你学会了吗？下课。

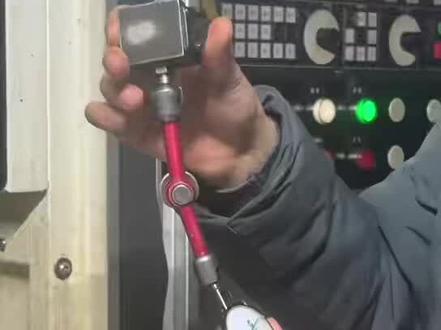

杠杆表啊，杠杆表，这是一个杠杆表啊，杠杆表。 然后呢？这个是瓷台，这个是瓷台，瓷台，然后它这里有个开关，这里开关 刚开关，拔上这边的时候，他是磁带松开的，拔到这边的时候他磁带吸附的，你看我们演示一下，你看在这边拔，哎，他就吸住了，这是铁啊，他就吸附住了，他就吸附住了， 哎，写不住了，你看写不住了。好，然后这一部分，这一部分，这一部分，这部分是万向的一个杠杆，万向杠杆轴，你看他可以随便任意一个方向，他都可以转，任意一个方向，他都可以转 这个，这个就方便，我们方便，我们这个是方便我们转任何一个方向，转一个方向，然后我们调整一个方向，以后就是我们调整方向的时候，然后我们就可以用这个，用这个螺丝把它给锁紧，锁紧 锁定以后他的他就是不动的，他这个轴他就他就定了，他这个方向就定了，他就不动了。好，然后然后这个是我们的一个一个表，一个表，一个杠杆表，那个表，这个是表盘 表盘，然后这里他每一格就代表零点零一毫米，每一格每小格就代表零点零一毫米，然后从零到十，他是一大格，一大格就代表零点一毫米，这是一个表盘表盘，然后这个是表针， 表针也叫表头，表头，然后这个表头它是前后，它只能前后移动，前后移动，你看前后移动啊，往上走， 往上走，他这个直线他就会跟着走，往上走，然后往往后面走，他也可以往后面走，可以，但是不能往左右扳，不能左右扳，如果左右扳的话，我们的表就会被扳坏，然后我们使用过程当中呢，先找个地方把它吸附住好， 然后我们再把这个表头朝我们看，我们眼睛看的地方看的比较方便，我们眼睛看的一个方向，比如说朝这边，你看我们好看，是不是？或者朝这一边我们也好看朝这一边， 然后把它给用这个螺丝把它锁住，然后这个表针它是可以可以把它掰动的，你看它比如现在是直的，是不是？我们可以把它掰掰斜一点，它也可以往后面掰一点，它也可以，然后我们再去再去，到时候再去使用。 好，这个是我们表就是这样子的，这个杠杆表就是这样子的，可以了。

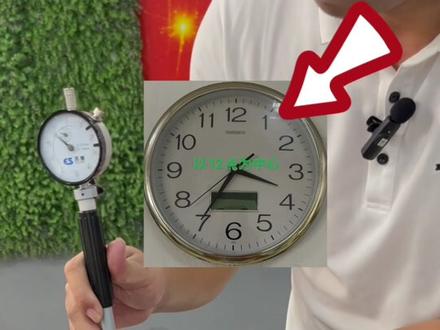

大家好，今天跟大家讲一下我们这个百分表是如何进行一个装配的，装配啊，跟大家说一下这个百分表，首先我们在装配这之前呢，我们要看一下按压我们这个 表感，看里面指针回归是不正常的，我们里面指针大指针，长指针啊，一格代表是零点零一毫米，那短指针一格一到二就是一毫米啊。跟大家说一下，我们在装配之前啊，我们装到这个推杆里面进去之前啊，我们要跟大家说的就是将我们这个表 表针装进去啊，装进去我们大概是在一的位置，按压在一的位置，也就转旋转一周就可以了啊，里面的小的在一的位置，然后呢再进行这样，这个可以这样按压一下，看是不是正常的啊，正不正常的。再将这样一个表针呢， 整个推缸放到我们缸桶里面去，放到我们缸桶里面去，再进行一个调试啊，进一个调试，调到我们这个 这个里面，这个表针小指针在凹的位置就可以了啊，然后将我们这个螺丝给它锁紧，这样就可以了，这样呢就得到了这样一个前期的一个调整，但是我们要调整这个小指针，小指针怎么调整？ 测量我们这个活塞的一个外径，测出来我们用千分子啊，我们提前做好准备，已经测好了千分子，测好之后再进行一个降龄，就可以测量这个钢筒与活塞之间的配合间隙了啊，大家演示一下啊， 好，这样的话就叫好铃了啊，叫铃了之后我们就把它放到里面来啊，放到里面来进行一个测试，我们就可以看到啊， 看了吗？那现在现在所测试大概是零点零二啊，零点零二毫米，我们跟大家说一下，就是我们这个指针啊，如果你的这个指针在 十一点钟的方向，以中间以十二点为准啊，如果是指针在十一点钟方向，就证明你的表针笑对了，表笑对了，如果你的指针在一点钟方向啊，摆来摆去，这个指超过了您的另外一边，那就证明你的表笑错了啊，笑错了。 通过这样一个数值就可以得出来，我们刚统与活塞之间的配合间隙是零点零二啊，希望这样一个视频呢，能够帮助到更多的汽车维修工，谢谢。

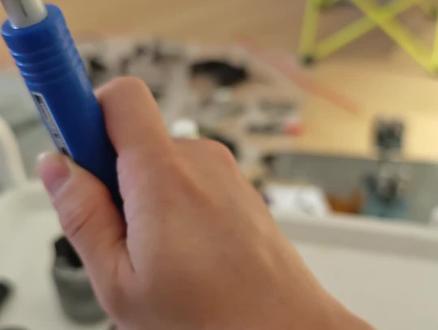

内径百分表测量内径补充说明，单侧一个位置的时候，从指针过零位后开始观察指针的摆动。较零过后零刻度左边代表指针压缩量，零刻度右边代表指针伸长量， 指针能到零刻度左侧最大值就是前后平行刚好垂直缸体的位置，因为只有垂直缸体的时候测量表压缩最大。 视频中内径百分表量程为五十四点三零毫米，表盘较零位置五十四点三零毫米。视频里表头读数接近十六，实际内径为五十四点三，减零点一六等于五十四点一四毫米。 内径百分表的较零也是这个原理。视频中千分尺调到五十四点三零毫米，并锁定 同样是上下移动内径表，这里量程杆设定的长度是四十五点八毫米。在表盘顺时针读数最大的时候归零表盘，此时内径表压缩量最大，测量端与受侧面平行， 归零后测量新的被测物。表盘零刻度之前的刻度为超过四十五点三零毫米长度，表盘零刻度之后的刻度为低于四十五点三零毫米长度。最后结果超过的长度需要加上，低于的结果需要减去。

现在我们给大家介绍一下，就是我们常用的，这是千分表，这是百分表，也就是说他这个是一格， 是零点零零二毫米，这个一格就零点零一毫米，所以这个叫百分表，这个叫千分表。 呃，这个是我们的一个表表头这个东西一般正常情况下，我们用之前先把它转到零位，转到我们的零位，然后这边呢也是这样转到零位，然后再用手去试它，看它有没有表会不会动， 这个一样用表去试它，然后它这里面的话呢就是说，呃，我们从零到这里面，你可以随意在一个位置去进行校表，比如说我们定位，定位到这里面，然后再进行就固定好，做一个定位 来去校表，看它的一个变化。这个呢是它的一个表座，这个是它一个表座，这种是液压的，所以你轻轻松下它就可以活动，你拧上去 他就固定了，因为这是液压的，所以这个东西不需要拧的过紧，拧的过紧的话他会呃伤这个液压杆。 像这种这种就是用螺杆拧紧的，所以我们要拧紧一点，这个是液压的，所以大家要分清楚，用这种液压的不能拧的过紧，拧的过紧这个杆子容易坏。然后这个是磁力座，就我们搬过来这边他就松的，然后我 放下来，它就是紧的，这个一定只能吸在铁的上面才能吸的稳。 再有一个就是这个是微调，这是上下微调的，就有时候我们可能不要紧，看我们这样拧，他就往下低头，就往下低头，这样子往下抬头，这就像我们这样微调的一些。

百分表的测头怎么选择？百分表在测量零件之前怎么来选择合适的测头，这一步是非常重要的，如果我们能够选择一个合适的测头，这样测量的数据值就更准确了。 测图的选择范围应该在预计测量数值的正负一毫米之间。比如我们要测量一个新大洲本田幺二五 la 的 气缸体，它的标准数据值在五十二点四到五十二点四一毫米之间， 我们就可以认为这个测量范围的中心值大约为五十二毫米，那么他相应的理想的测量范围就是五十一到五十三毫米。那么我们在选择测头的时候，就应该和百分百的测量范围中心值相等。 在这里我们要选择一个测头，使测量范围的中心值为五十二毫米。我们看一下这个百分表，不同测头的长度间隔为十毫米，所以我们要选择一个长度为五十的测头和一个两毫米的垫片。 在每个百分表包装盒里面都有一些不同厚度的垫片，我们来看一下，这里有四个垫片，我们用卡尺来测量一下它的厚度，这个是五毫米，这个是三毫米， 这个是两毫米，这个是一毫米。 我们这里正好有一个两毫米的垫片，如果没有的话，我们可以选择一到两个垫片来组合成这个数值，使其变为合适的数值。 这时我们松开测量杆上的螺钉，把这个侧头放入进去，如果我们要用的垫片，就把这个垫片放到量纲表和侧头之间，再锁紧这个螺钉就可以了。 百分表的侧头还有一种是这样的，侧头一端是带螺纹的，它的选择方法和上面的选择方法是一样的， 还有一种百分表是这样的，侧头它全是螺纹的，这里有一个螺母是安装在这个螺杆上面的， 比如我们要测量一个尺寸是三十八毫米的配件，就选择一个三十五到四十毫米的侧头， 把这个螺母拧到车头上面，再把它旋入到这个测量杆上，这时先不要拧紧这个螺母，先用油表卡尺把它的尺寸测量一下， 因为这个尺寸到最后我们要把它放到零件孔内部的，所以我们要对它的尺寸测量一下， 比如我们要调整一个测量孔为三十八毫米的百分表，我们看一下这个测头上面是有螺纹的，它的长度是可以来回调整的， 这时我们要把它调整到一个什么长度呢？要调节到一个三十八点五毫米的尺寸，这个尺寸要比我们实际的孔尺寸要大个零点五毫米。我们来看一下这个尺寸是四十一毫米，我们再往里面调整一下， 再测量一下是三十九毫米，还是有些大，再往里面调整一下，这时再测量一下是三十八点五毫米，我们就把这个螺母用扳手拧紧就可以了。 侧头安装完毕以后，我们就可以用千分尺进行校准了。以上就是百分表的侧头选择与安装方法，不知道你了解清楚没有， 如果你喜欢就点赞收藏，各位摩友在摩托车上使用，如果还有什么问题的话，我们在评论区交流，艾摩杰和你一起共同学习。

一个视频教会你们如何使用内镜百分表啊，像我们这个内镜百分表还是会用的人，我感觉还是比较少的。那我们这次也是一样的啊，邀请我们最强临时工来给你们讲一下这个内镜百分表的使用方法，以及内镜百分表的结构。 朋友们，今天给你们介绍一下这个内径百分表，我们把它打开，这个是这个是现在是拆开来的，这个要组装的，这个叫杠杆，然后这叫百分表， 而这个是这个是加长杆，算算到这上面和在这上面的，然后加长杆， 像这个他这个标的数字的八十二到九十，八十二到九十，不知道你们能看的清楚，测量是测量八十二到九十的金孔的，像我们这个杠杠表的话，还要要仔细看一下这能量多大的，就是五十到一百六， 五十到一百六以内的金孔，像我们刚刚像我们量那个，像我们量这个五十的圆，五十的，那圆的话就得拿这个最小的，因为他对他这里最小五十吗？然后这里面这个是最小的， 要我们拿这个百分表把这个杠杆给他怼到这，放到这里面去，不要看这个子弹，你看这个小的子弹，这小的子弹要先调一下精度是吧？对，那这一二三给他摇到给他大，这有点紧啊， 摇到多少？摇到一十，就像你打高度一样，打高度，你们拿表打的时候要么摇到一十，要么摇到二十，这个话你给他摇到摇到一十，然后这里给他固定，这给他固定啊， 那么这个垫面呢？这个垫面啊，我们找先拿一个垫面给你进去， 我给你拧到这钢表是上到这里去的，只能拧到这里啊，这后面是不能拧的， 现在我们就这样，这样就组装完了是吧？对，现在已经组装完了，我们是拿一个切分尺，拿个切分尺，那我们又量，那我们又量，这个五十的圆的话，拿一个切分尺给它，对，给它刻出尺来，咬到 五十，我现在这五十，那把这里给它锁住，这里要锁住它，这 有五十，你守住它动不了的。拿这个表，拿这个千分，那些千分表一定要看中间这个探头，对，顶到这里，推过去，然后顶到这里来。这样笑啊，你看这个手伸这里，现在我们 我们就拧这个表，表格要拧到零零，零到零是吧？对，拧到零，这样再拧下零，剩下零换一个， 这个一定要调整啊。对，这个格子一个格子也是一个。是的啊，他边上会写啊，他这个就零点零一， 现在我们已经笑了啊，好多赢了。然后把这个表拿出来，一定要把这里固定啊，这里固定，如果你这里不固定的话，你这个还是慢慢还是会动的。这个啊，像我们现在啊，这个 内镜，百分表的零部件啊，以及组装都学会了啊，那么我们现在就实操一遍，用我们上次这个试验品来给兄弟们演示一遍啊，如何看这个百分表？ 来，冯博士，这个任务就交给你了。行， ok 了，像现在这个就是我们上次做的测量的供电啊，那我们现在来，冯博士啊，你给兄弟们展示一遍如何认识这个百分表来，这百分表是吧？他一个格子射一个丝啊，这里看得到 零点零一，又或者是一个车啊，这里一圈下来是一个毫米。 ok， 那 我们测一下上面这个吧，一定要测量的时候一定从这里慢慢推过去，慢慢往下，这样啊， 然后这弧度轻轻的摆，轻轻的摆，这弧度一定要轻轻的摆， 那现在这个是是到底是正了还是负了呢？正了一个，是啊，那怎么看呢？这个呢？ 你看如果我们表是吧，我们表要往上斜一点的话，你看这个表针，这表针就越来越大了，他这个杆子越伸越长吗？他就越来越大，如果你这样压压回去，压到最小的话，他最小他是不会超过这里的，而他是最小，现在已经我们这个这个千分表， 最近前面表他是效果的最近百分表，最近百分表啊，是效果的，像我们挣了零到一个十啊，零到一个十之间很准的，对吧？ ok， 那 么就是说现在这个产品就五十的，然后五点零一，五十点零一是吧？嗯啊， 那么往这边看，就是通过你这个撬动的原理是吧？然后外径一直加大，看它的表针是往哪个方向走，是吧？然后来判断这个指针到底是指的零到这边还是这边来确定它的大小，是这个意思吧？对，还有什么要让我们最强临时工教的啊？可以 也发在评论区啊，我们最强临时工都会给兄弟们一一讲解一遍， 如果有哪里没教到位的话，大哥在评论区评论一下，让我再学习一下。

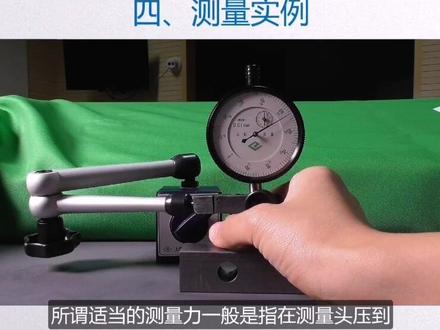

测量实力，百分表只能测出相对数值，不能测出绝对的数值。 主要应用于检测弓箭的形状和位置误差等，也可以用于矫正零件的安装位置及测量零件的内径等。 本节微课中以平行度测量为例，演示百分表的使用方法。 在百分表安装完毕后，将背侧弓箭的基准面朝向平板，然后调整百分表，要求测量感要与背测量表面垂直，否则不仅会造成 附加的测量误差，而且会影响测量感移动的灵活性，还有可能会造成测量感卡住，导致百分表的损坏。旋动微调装置调整百分表测量头的位置， 使其与背测量面接触。要求要有适当的测量力，或称之为预压力。 所谓适当的测量力，一般是指在测量头压到被测量面上之后， 表针顺时针转动半圈至一圈左右，相当于测量感有零点三至一毫米的压缩量，也称为预压量 及所谓的压半圈或压一圈。为了读数方便，测量前一般都要把百分表的指针指在表盘的零位。 测量时，我们可通过移动表座来完成测量，移动时 观察表针的摆动情况，从而判定被测量弓箭是否符合技术要求。注意， 测量平面是毛坯或有显著凸凹表面的弓箭，不应使用百分表进行测量，否则容易损坏百分表。

百分表百分表是用来测量机械零件行为误差的常用工具。百分表的结构主要由转竖指式盘、表盘、指针、表圈、测量杆、测量头所组成。 表盘中的大指针每旋转一小格，即为零点零一毫米，一圈为一毫米。 大指针每旋转一圈，指示盘中的小指针就向前行走一格，每格为一毫米，共三十毫米。 百分表在测量过程中需要与其他器材进行配合使用。较常用的 有前功平台磁性表座，磁性表座的底部带有磁力开关，可将表座吸附于前功平台上。关节必可用来调节方位，端部用来安装百分表 测量实力。首先将百分表安装在磁性表座上， 然后转动磁性表座上的磁力开关代表作固定后再调节关节臂，将百分表调至合适的测量位置。 测量前应先将表盘的刻度归 归零。测量时，百分表测量头接触弓箭的第一点为起始零点， 通过转动弓箭改变测量头的接触位置，可测量弓箭外径的元度。 在测量平面度时，要先将百分表刻度归零，并保证百分表的测量感，与弓箭垂直后再进行测量。 测量内径圆度时，需使用杠杆式百分表 将百分表安装固定到位，并指其刻度归零后即可进行测量。
