01:15查看AI文稿AI文稿装了十年的美的空调，这是第二次换主板了，第一次换干了我六百多，这次自己在网上买了一个主板，换一下看看行不行。 为啥不一样呢？有两种情况，一种在这三层， 主板摘下来了也没地方放啊。哦，哎，还是这款哎。 这几根线是咋接？地下接暖， 现在所有的线都接正确了，搞定正常运转。 这个主板是二零二三年二月份的主板，也就说用了三年多他就坏了，一入线偶尔出一次 pe， 但是他不出 pe 的 时候他一直是吹的那种跟电扇一样的风。现在换完主板先试一个晚上，看看行不行。
3278嘭嘭响🎺
02:14查看AI文稿AI文稿这一期我教大家怎么来换普通主板，首先了解这一个主板，咱们来看啊，这个主板这写了一个 n， 就是 它的共用负极，咱们从这拉一个零线过来， 这一个是火线，拉一个火线过来，这写着个 c o m， 这是一样的，主电源有了玩意以后，这写着个 c o m p， 就是 向外机控制压缩机的，直接把它拔过来插向外机的压缩机， 这写这个 h e a t， 就是 电热，把电热的火线拉过来是输出的，那么零线呢？零线都是通的，往这插也可以，往主电源接线段子零线插也可以，下面咱们再找。这写这个 o f a n， 就是 外机的风机， 这写着外风机，这个外机怎么写的啊？你买的时候在那个盒包装上有他的线路图，我把它移到这学的时候好学。另外这有个四 v， 就是 四通阀的，四通阀呢，直接接到四通阀， 另外这有个风摆，这个红色和白色，这写着字呢，你们看 swng， 然后这也写了一个 swng， 红线接到这， 白线接到共用零线就可以了。剩下的这是内风机的高中低风。原来在这接着呢啊，我把它都接上插线端子了， 红色的下面写了个 n， n 代表就是零线，然后黑色的是 h 高峰，黄色的是 m 中峰，蓝色的是 l 低峰高中低，这个是 s h， 这个不用管它，咱把零线的红色的直接插到零线， 蓝线是低峰，插在低峰，剩下的黄色的是中峰，黑色的是高峰。 如果您换的那个上边，他的风板是弱电，那么就插在这六个插线端子，有一个大，一个小，小的你就插小，大的就插大，然后有两个，一个是黑头插到这就可以了， 一个是铜头在粗管上面，铜个眼塞进去让他感应制热的时候，那么一热了他就会给风机通电了，剩下的变压器主板的外接一通电他就可以工作了。
1867家电维修清洗技术培训

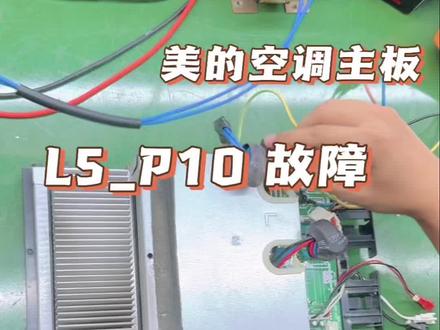

02:51查看AI文稿AI文稿你师傅给打电话了？嗯，好的，美的的空调开机就报 l 五或者 p 十，这些呢都是外机的，主板坏了，这两个代码的含义呢？毛头全部指向了电压的检测和保护。这位客户呢，把主板拆下来放我这里，人呢就继续去忙了，可以说这就是我最喜欢的一种客户。 好了，我们废话不多说，看一下需要多久能把这一张票转到手吧，其他的正常就报开哦。 l 五 p 四某些电压过低， 晚点过低他也得报电压线偏正好两个故障带满一个好母线电压过低保护，要么呢就是真的母线电压低了开始保护了，要么呢就是他的检测电路出问题了，哎，实际上母线电压是正常的检测的，他低了，他又保护了， 所以我们要把这两个分清楚来解决，再送点。所以我们要做的第一步就是看一下他是检测的低还是真的低。 首先呢，我们把黑表笔找一个公共地放在那边，红表笔呢，找一个能可以直接测到三百伏电压的点位。既然他爆了某线电压的故障，我们就直接找某线电压的取样点，通常呢就是一个大电阻， 哎，就是这里母线电压三百伏正常这个电阻的下端呢，直通 cpu 是 零点七伏，也是正常的。通过测量这两个点呢，就能把母线电压的行程和检测全部测量完了。那既然他们都没问题，为什么要报母线电压过低的保护呢？ 哎，其实还有一个地方出了问题也报这个故障，那就是交流电压检测。交流电压检测通常也是两个大电阻取样，就是这个蓝色的，他们的下端电压必须一致才行，你看现在这两个电压就不一样， 一个一点八，一个二点二，那故障点就出现在了交流电压检测电路上面，到这边来，在这个地方能看见这个线了吧，这两根线， 这有两个线看到吗？嗯，沿着表笔直一下交流电压检测电压不对，我们就去找他的下拉电阻，沿着铜线呢可以找到一个大致的范围，那就是这附近，这附近 找到一个大致的范围呢，正好看到这边呢被胶黏住了，越是被胶黏住的地方他就越容易出问题，因为散热不好。我们通过挨个测量呢，发现两颗阻值变大的电阻，把它更换掉之后呢应该就能恢复了。 之前也有粉丝问过我，没有图纸的时候怎么维修，其实呢大多数时候都是像我这样找到一个呢确定的范围，在范围里面，直接扫图，把这些看着就容易坏的电阻挨个量一量，说不定呢你就把那一个坏的找出来了。 哎，果然换完这两颗电阻呢，直接就不报故障了，我们启动再看一下，哎，这样就修复完成了。
301胜航变频板维修
04:34查看AI文稿AI文稿讲一下这个空调主板上面的这些线都是接在哪里的，或者说是干什么用的啊？包括这些插头，这些这是格力的，这是美的的今天一个视频把他们所有的插头接线讲清楚， 首先想知道他这些线是接在哪里的呢？你得知道这个变频主板是用来干什么的？这个变频空调主板就是用来驱动外机的 风机和压缩机的，这主要是这两个，那所以呢，这上面应该要找到压缩机和风机的驱动输出的线。那首先呢，这个找到这个三股线在一起的标有 u v w 的， 这个呢就是外机的压缩机接线。 美的的压缩机接口呢，在这个位置他也写了 u v w， 但是呢很小，看到吗？ u 在 这边 v w， 你 要么呢插着三个接线柱，要么插着一个接头，这两个呢是互通的，插哪里都可以，这是美的的压缩机接线柱。好，我们再来看风机的接口在哪里？风机呢，他分直流和交流，又分呢五线和三线，这个格力的呢是三线交流风机， 可以在这个插头旁边呢找到一个大电容，这就是风机的驱动电容。然后呢这边有一个三个针的插排，下面写了 o、 f a n， 这个呢就是格力电瓶板上面的风机插头。 这个美的呢，我找的这块板呢，它是一个通用板，它上面有三个风机接口，分别是交流的。这边也有一个风机电容，它是交流五线风机，还有一个呢，直流五线风机，还有一个直流三线风机，这三个插头只需要接一个就好了，就看你那个外机的 外机空调上面的风机到底是几线的，你就插几线的就可以了。好了，讲完输出呢，我们再来讲一下输入，这个输入呢就是我们家庭用电二百二十伏，这个二百二十伏要么呢是从我们的内机主板提供的，要么呢就是外机直接供电， 无论他是外机还是内机供电呢，他都会标有一个 l 和 n， 这就是交流电的输入和输出。来看这个格力的呢，这边一个 a、 c、 n， 这个呢就是蓝线，就是零线的接头， 然后呢这个红线呢， a、 c、 l 就是 火线的接口。除了零火线呢，还有一个黑线，这个黑线就是用来内外机通讯的通信线，这三个呢基本上都会被绑在一起，这个是防干扰的，我们找到一个三个绑在一起的颜色不一样的线，基本上就是它的 输入线了。来看美的的也写了 l e 和这个呢，蓝色的线和 n， e， 这上面也标有 l 和 n， 这个呢就是零火线的输入线。 然后这一根黑线，它的上面呢标有一个 s， s 就 代表信号线，这三根线呢就是美的主板上面的 交流电输入线，还有一个黑色的信号线。好了，讲完输入和输出呢，我们再来看一下这个线，两个绑在一起的，这是格力的，美的的呢也有两个绑在一起的，这是干什么的呢？这个是接电抗的， 电抗就是这个东西，如果不接他呢通电没反应，电抗器的线，他总是呢一个线接在整流桥的正极，你看这边直接就连到整流桥的正极，这是格力的， 美的的呢在这边，这边整条的正极也是这边他是通的，你只要找到一个正极出来的线啊，基本上就是电抗线就没跑了，想一下空调外机上面除了这些线还需要接哪一个？还有一个就是四通阀， 就是控制制冷制热切换的，在这个格力的上面呢写了一个四 v， 是 两个插头，这个呢就是四通阀的接口。美的的呢也有美的的在这个位置用的是中文四通阀也是蓝色的两个插头，这个呢就是四通阀的接口。 最后再看一下这三个，这三个呢就是外机的温度传感器，这个插头上面呢也写了温度两个字，三个呢分别就是外边的环环温管温和排气温度。呃，美的的呢是分开了， 格力的呢就是一排，一排里面呢六个针，六个针，两个为一组，正好也是三个。然后呢格力这边这个红色的呢是压缩机的温度保护，正常情况下是长臂的，如果你要是修版的呢，你就没有传感器，你就把它给短接就可以了。 好了，到这里呢，这些所有的插线和插针呢都讲完了，如果你有什么要补充的呢，欢迎打在评论区，如果呢，你对维修空调有兴趣或者是呢维修这个线路板有兴趣呢，可以点个关注，我们下期再见。
3625胜航变频板维修
03:55查看AI文稿AI文稿修空调的师傅们，你们信不信，只要你手上有我这张啊，超级通用版，你的美的华菱小天鹅的变频空调，无论出现什么故障代码，无论你出现一幺 p 幺 p 零 p 四，一五一七的故障代码，甚至外界不断的， 只要有了它，你的空调就可以满血复活，让你的空调再战斗五年，不带坏的啊。那么今天这个视频就教你啊，如何用一百多米修好一台美的华菱小天鹅的所有变频空调，接下来跟着我的镜头一起走，我教大家如何用这个板子来修好每一台美的变频空调， 这是一块美的原厂，原厂，原厂啊，重要的事情我说三遍。这是原厂的五代半的通版，它无需拨码，无需改线，而且压缩机能上高频，而且压机噪音不大。我们遇到美的空调坏了，直接拆开这个包装，拿出来这个板子，然后呢，把它的外机板拆掉之后，我们把它所有的线拿开， 然后呢把主板放进去啊，非常简单啊，这个主板，所有的美的空调，华凌小天鹅的变频空调，它都可以通用的，直接对插，你看这是压缩机的线，我直接对插到这上面， 然后呢，这是它的外风机，我们这是 b p 二交流风机的啊，就插这里，然后呢它还有三个传感器，红色的，你就接这个红色的啊， 然后呢，白色的，我们接白色的，最后还有一个黑色的传感器啊，我们就给他接黑色的，非常简单啊，最关键是它啊，无需电放器，它有两款，还有一款是这种直流风机，交流风机都能用的，这是升级版，如果你的 空调是一级能效的，你就买这种，如果你的空调跟我一样都是交流风机的，你就买这种性价比最高的，入门级的一百四十八，他也是可以全部通用。他们两个区别就是一个能用直流风机，一个能用交流风机。但是如果你是家电维修的从业者，我更建议你备货备这种，因为现在夏天来了，你也不知道客户下一台修的空调到底是交流风机还是直流风机。 有了这一款交直流风机都可以通用的话，那你就备一块，就不用担心说啊，我去上门修空调，不知道是交流风机还是直流风机了，最关键是它全部都可以通用，美的华林小天鹅对不对？挂机都可以通用，那这是它的施工法，直接对插。最后啊，一定要把它这个火线连线信号线接到你的 接线端子上面来，火线接火线，零线接零线，还有一根黑色的信号线啊，一定要把它接上去，这个地线啊，我们就拧到螺丝机壳上，那么这边我就不拧了啊，你们自己一定要把它拧到机壳上去， 这边还有两个螺丝可以固定啊，我就临时给大家测试一遍啊。然后呢，记住啊，这个板子它是不挑机型的，你美的华林小天鹅一到一点五匹，不管你是一级能笑、二级能笑，三级能笑、四级能笑、五级能笑， 还是 r 四幺零 a 的 智能机，还是三十二的智能机，它全部都可以通用。我们把所有的线接好之后啊，传感器一定要插在这个位置，如果你有电子膨胀阀就插在这里啊，就是 这个位置，那么我这个机器比较老，没有电子膨胀阀，我就不插，那么我们直接上电，无需拨码，无需改线，我们来看这台空调能不能完美的复活，在战斗个五年不坏， 看见没有，外机主板的灯亮了，此时此刻，我们只需要静静的等待它的外机运转，那么这个美的的超级通用版呢？它是可以通用，所有的美的华菱小天鹅的变频空调都是可以通的啊，大家发现没有，它的外风机已经运转了， 它的压缩机马上也要运转了，我们这个变频版啊，它质保两年，全国包邮批发价。记住了，这是原厂的美的通用版， 所有修家电的师傅都应该必备，为什么？因为当你在遇到美的空调坏的时候，你直接换一个这个板子，可以让你的空调满血复活，在战斗五年不带坏的啊！记住，原厂件，原厂件，原厂件！ 视频左下角小黄车一百四十八就可以把它带回家。当然如果你是维修师傅啊，或者你是直流风机的变频空调，像我这个空调风机，它就是直流风机的，就一定要带走这个幺七八的胶，直流都可以通用的， 说白了幺七八交直流都可以通用的，就可以让你没有顾虑说啊，我这个空调到底是交流风机还是直流风机，因为它都可以用，明白吗？兄弟们？但如果说你的空调只是交流风机的，那就一定被这个一四八入门款的就足够了，足够了，足够了啊，兄弟们！
02:26查看AI文稿AI文稿哈喽老铁们大家好啊，今天修一个美的倒扣主板的一个一异通信故障啊，一异通信故障大家可以看到啊，检测仪上已经爆出来了，大家可以明显就可以看到啊，这个主板的电源指示灯一亮，对吧？一灭一亮，一灭 明显就可以看到，应该是这个主板的电压电流明显不对啊，我们把万用表拿过来，我们首先来测量一下这个万用表啊，测量一下它的电压， 我们可以看到这个电压啊，两点四，如果十五伏，两点四十五伏，不停的在变动啊，不停的在变动，像这种情况有两种可能性啊，一种可能性它的载载短路， 一种可能性就是它的开关电源就是这个主板这这部分这个开关变压器，这个开关电源本身的问题，缝纫或者带带负氧能力差，或者是它的稳压电路有问题，出现这种情况，下面我们来仔细检查一下，究竟是哪里出了问题啊。 通过检查啊，我们发现这个位置啊，就是开关电源的稳压电路， 就是挂我旁边啊，这一个十八 k 的 电阻啊，在路测量只有四点九 k， 五点一 k 左右啊，下面我们就把这个小米粒把这个小电阻给换掉，看能不能修好这个一一通信故障好不好， 大家可以看到啊，这个电阻已经换上去了，已经换上去了，但是故障还是依旧啊，故障还是依旧， 直灯还是这样一闪一灭啊，还是一闪一灭，证明不是这个电阻的问题啊，不是这个电电阻的问题，那么下面我们还要继续检查，还要继续检查啊， 经过检查之后啊，我们发现啊，在主板的这个位置啊，已经炸机了啊，已经炸机了啊，大家可以明显看到已经烧的比较厉害炸机了，这个二九零三这个比较器肯定击穿了啊， 那么这就是一个炸机板，这就是一个炸机板，炸机板像夏天这个旺季啊，我们就直接给它丢到垃圾桶里去啊，直接给它汽修算了啊，这汽修直接给它扔垃圾桶就完事了啊。
00:54查看AI文稿AI文稿大热天，客户加美帝三匹柜机罢工，屏幕直接亮出霹雳故障码，开几分钟就停机，屋里热得像蒸笼，人都快待不住了。很多师傅上来就查压缩机测线路，忙活半天找不到毛病， 白白耽误时间。其实霹雳大多是外机变频，电控板 ipm 模块出问题， 主板信号异常，直接保护停机断电开工，挨个拔掉风机、压缩机传感器排线，全新室外电控板对位安装，排线一一对应插牢，螺丝全部固定到位， 细节做到位，避免后续二次出故障。通电开机，故障代码消失，外机正常运转，冷风稳稳输出，换块主板轻松拿捏。
23蓝衣哥
02:24查看AI文稿AI文稿今天去城市里面维修一台柜机空调，这台空调外机不转，需要更换外机电控盒。这个地方是唐河县城十六楼， 外机维修位置没有站立面，我们打两个毛点下去，你猜怎么着？搞错了，下面外机不是这一台空调，其实他的外机就是上面这一台空调， 好不容易下来，看到这个管子在下面我就傻眼了，为什么会看错？因为这个机器大，上面那个外机小，所以误判了。那没有办法，只能再次爬上去。 这个外机小一些，中间有一个缝隙，还能维修。下面那一台就不行了，中间没有缝隙，只能掉桩。我上来了一点不敢动。
224小飞师傅
04:45
03:27查看AI文稿AI文稿空调的主板维修里面最难修的一种故障肯定是那种不定时报的故障，这一块美的主板就是这样，不定时的报 pe 故障， pe 代码的含义就是电压过高或过低保护了。 维修这种故障的思路呢，一是要看电压是真的过低或者过高了，还是他检测电路出了问题。检测过高或过低，实际上没有过高或过低，全部都正常。频率五十八， 母线二百六。这块主板在实际测量当中呢，他的母线电压确实只有二百六，用检测仪检测的也显示二百六，这说明他的检测电路没有出问题，而是他实际上确实太低了。正常的母线电压应该在三百一左右，现在 加两个负荷电流十安，母线电压立马变到二百四了，在加大电流的情况下，母线电压会继续下降，所以这块主板会爆 pe 故障，简直就是合情合理。现在这块主板爆故障的原因已经找到了，就是母线电压升不上来。 负责给母线电压升压的是 pfc 电路，用示波器测了一下 pfc 的 驱动波形，一直是没有波形的，不知道是 cpu 没给信号还是四十二期没工作。 现在先把 r g b t 中间的这一个角给剪断，避免等会测量的时候呢误导通，导致它炸管。再把示波器的探针接到 cpu 的 驱动侧这一个电阻这边，如果等会测量的时候还是没有波形，就说明是 cpu 没给信号，可以排除一下四四二七的原因了。 现在已经启动了，频率是五十了，电压二百六，但是没有信号，没有信号，然后我加载看一下有没有信号加载， 哎，一个五安再来一个十安，十安了，还是没有驱动信号。从这个现象来看呢， pfc 一 直没介入的原因就是 cpu 根本就没给驱动信号， 那这样是不是 cpu 坏了呢？其实未必是 cpu 的 问题。美的空调主板的 pfc 接入时机呢？根据不同的版本号，它是不同的接入方式，有的是开机就接入，有的呢是电压低的时候就接入，但是这一款我看了，它的接入方式呢，是 只有大电流的时候他才介入，所以这块主板 pfc 一 直不启动呢，他的原因可能是电流检测电路出问题了，他不知道自己的电流有多大，刚好呢，这块主板的电流检测电路被胶糊住了，看到没有？哎，胶只要一糊，电阻呢就很容易发烫损坏。 经过测量呢，有一颗两 k 的 电阻，载入测量已经变成一点七兆了。换掉这个电阻，我们看一下能不能修复这个故障，如果 pfc 能介入，就说明主板已经修好了，现在还没介入，但是呢，我只要启动一下，这个加载 立马波形就起来了，呃，整机电流显示电流了，所以这个问题就解决了。 最近断更了一段时间，主要是因为忙着搬家，从济南又搬回了临沂，旺季搬家属实是无奈之举，好在呢，已经全部尘埃落定了，临沂这边的工位已经全部收拾妥当了，可以直接干活了，有当地的师傅或者是技修的呢，可以过来找我了。
623胜航变频板维修
02:05查看AI文稿AI文稿美的主板检测仪报一期外直流风机故障。第一步测电压，三百伏， 十五伏，十二伏 五伏。三点三，一点八，开关电源没问题。报直流风机故障。测量风机模块三路自取的电压， 三个平衡的十七伏，没问题。测风机的 f o 上拉三点三伏，限流电阻二点八伏，没问题。测风机的向电流检测电路， 零点二二四，零点二一九，再测一遍，零点二二一， 零点二二三，没问题。拆散热片，剪开固定的塑料支架，这是风机模块的六路驱动电路， 这是风机模块的三路智取。经过测量，六路驱动没问题。测量三路智取的二极管特性，零点五五六， 零点二四零，这一路显然不对，零点五五六，零点五五六， 中间这一路只有零点二四。经过排查，发现这颗电容只有零点零五，纳法接近于短路，更换一颗贴片电容，再次给主板上电，风机压缩机运转正常。
02:50查看AI文稿AI文稿兄弟们，今天又在这个小区顶楼搞一个吊桩啊，我们现在去换一个室外机的电控，他在顶楼，必须从楼顶掉下来，咱们就直接开搞。 你先在这儿，你看是哪个位置哈。 啊，不用递了，我已经拿到了。我已经拿到了，你斗在下面嘛，等会儿我喊你插电，你再插电。就是这会儿不插哈，这会儿电先不开哈。 哎呀，好热呀，好热好热，杀锅记得关注再走哦。
52修空调的熊师傅
03:16查看AI文稿AI文稿美的三匹柜机主板上电后，故障灯闪烁，检测仪报通信故障。第一步测电压三百伏十五伏， 十二伏五伏三点三，一点八，开关电源没问题。直接找到通信电路， 测量光藕及其周围的电子元器件，还有就是 c、 p、 u 周围的电阻，这是内外机通信电路， 这些都没有发现问题。最后发现 cpu 旁边的这颗 r 二五电阻阻值一 k， 载入测量阻值变成了几兆欧，被胶厚厚的包裹着，现在这里的胶已经被我清理掉了， 测量一下电阻阻值阻值变成了十兆欧，调换表笔再测一下阻值还是十兆， 直接更换了一颗零幺 b 的 贴片电阻。再次给主板上电测试，检测仪又爆屁磷模块保护这块板子，还有故障测量模块，三路输出电压 没问题，测量向电流，检测电路零点二六五， 零点二六六，没问题。测量 f o 上拉三点三，通往 cpu 的 限流电阻，电压为零， 测量这两颗电阻的阻值，上拉电阻六点八 k， 再路测量六点六 k， 没问题，限流电阻一百欧，再路测量一百欧，没问题。拆散热片，找到这个八角芯片， 测量三角、二角和一角的电压，三角的电压七点三伏，二角的电压七点五伏，同向小于反向一角输出低电频，三极管不导通 芯片三角的电压八点三伏，二角的电压七点七伏，一角输出零点六四伏。三个电压都不对，直接更换六颗贴片电阻， 再次测量芯片三角的电压七点五三， 一角输出零点零四， ok， 再次给主板上电测试，各项运行参数正常，故障修复。
08:19查看AI文稿AI文稿也是主板拆装，咱们首先先看上盖这边这周围有几个螺丝，咱们把它卸开， 以及咱们这个接线盒这里这个螺丝，咱们把它顺便一起卸开，咱们把螺丝卸开之后呢，到这个位置，咱们轻轻往上面一扣拉就开了 接线盒这个位置咱们把这个往下面一扣，往外面一拉就开了，正常咱们机器啊这个位置有一个铭牌的，咱们这个要保留一下， 到时候发给客服，可以查询一下用哪款板子。然后咱们看到上面这边正常的话，咱们这个位置有个螺丝的啊，咱们把这个螺丝卸开，把这个上这个铁壳，咱们把它拿开就可以看到咱们板子了。 打开之后呢，咱们先把这些插的线，咱们把它拆下来，捏着这个白色的这个壳子往上面提，就可以把这个插线拔下来了。 等把线拔完之后呢，这几个位置里面他都有螺丝的，咱们把螺丝拧开就可以把这个板子拿出来了，螺丝拧开之后呢，咱们可以把板子拿出来了，咱们看到板上面这里也有个标签的，咱们外机没有那个名牌的，咱们可以把这个标签拍给客服啊。 那接下来咱们拆这个主板，这个主板正常的话，咱们这边这上面都有四颗螺丝的，咱们要先把螺丝卸开才能拆主板啊， 咱把这个板子这样翻过来继续拔这个线，咱们拆这个线的时候啊，他有的这种，你如果说实在是拔不出来，就把这个胶壳子扯出来。还有这个位置 这个位置有这种倒刺的啊，咱们这个倒刺按着就可以很轻松的把这个线拔下来了，一定不要蛮力去扯啊，蛮力去扯的话容易把这些线扯断。 咱把线拔完之后啊，有几根这样的单独线，咱们不要把它丢了啊，装新板子咱们会用的， 咱们装这个模块板的时候一定要注意啊，咱们首先把模块板翻过来，咱们这个位置以及这个位置， 咱们一定要把咱们带的这个导热硅脂啊，咱们一定把它涂上啊，这个以及这个咱们一定要涂均匀的，还有这个咱们这个这个胶垫子的，咱们不要把它扯了，你扯了的话就把板子给烧了啊， 咱们再把根涂上去，涂均匀之后咱们就来装机。咱们把导热硅脂涂好之后啊，咱们板子对准这个螺丝孔，对准咱们把它放上去， 放好之后咱们上螺丝的时候啊，这几个螺丝孔啊，咱们一定不要一次性把它打紧的，你单独一个打紧的话，后面这些在打螺丝它会翘起来，翘起来，久而久之呢咱们这个板子就很容易烧了，一定要一个螺丝一个螺丝慢慢的把它锁进去，不要锁到最紧， 全部螺丝锁好之后再去一个个打紧，你要一次性打紧的话，到时候这个板子烧了是没法自保的啊。 把螺丝锁好之后，咱们把这边线拿过来，这里这三根是咱们压缩机的线，这个 u v、 w 这个就是咱们压缩机的线啊，咱把线拿过来， w 对 应的是咱们压缩机的红色线，咱们把它插上去， 接着过来咱们这个这个 v 对 应的是咱们的白色线，咱们把它插上， 这个 u 对 应咱们黑色线，咱们来接上压缩机的线，插好之后呢，咱们看过来这边这里一个 l o 一个 li， 这个是咱们的电抗器的线啊，就这两根，咱们把它拿过来插上去，这个没有左右之分的啊，咱们直接把它插上就好了。 插好之后剩下这些插头呢是接在咱们主板上的，那咱们先把主板拿过来安上，咱们主板拿过来呢，就这样把这个传感器的线拿过来到这个位置，咱们传感器有两种插电方式，一种是咱们这种一体的，还有都是还有一种就咱们这种分体的， 咱们这个机器是一体的，咱们直接插上面就行了。如果说这种分体的话啊，咱们去对颜色插一个黄色的三叉，一个白色三叉以及一个白色的双叉，咱们颜色对颜色去插就好了， 然后挨着过来这边这里是咱们的电子膨胀阀，也是两种插线方式，咱们看自己的机器去插啊，咱就不管他，这边接着过来这里 这里这个插座是咱们交流风机的插座，然后这个位置是咱们直流风机的插座，咱们直流风机只有一种插线方式，就是无线的啊，咱们直接插上去就好了，过来看咱们交流这边交流这边咱们也是两种啊， 一种是这种无线的插座直接插上去，另外一种就是咱们这种三线插座，然后带两个铁片的插座啊， 然后咱们把这个风机线找出来，等风机线拿过来之后呢，咱们这个插座直接对准插上去，然后过来看这两个铁片，这个咱们外面这个位置啊， 靠外的这个咱们一定是插咱们的蓝色线啊，这两个线不能插反的啊，你插错的话，到时候风机会烧的。那咱们对准这个位置插上去，咱们插好过来看，这里有个小插座，这个是咱们四通阀的插座啊，咱们这个插座拿过来直接对准插上去， 然后紧接着咱们看下这里，这里有两个插片的插座，这个是咱们的交流电到主板到一个模块上面的啊， 咱们刚才那个连接线拿出来，咱们拿出来看到这里上面写一个 a c 杠 n， 一个 a c 杠 l， 那 咱们再去看这个模块板上面到这个位置，这里 a c 杠 n， a c 杠 l， 然后咱们这两根长的连接线，咱们拿出来 啊，这个 a c n， 咱们就插蓝色线， 然后这边咱们插到咱们这个模块板上面，这个 a c n 上面这个线一定不要插错的，插错的话到时候机器不会正常运行的。然后这边 a c l， 咱们插棕色线到模块这边咱们插上 a c l， 然后接着过来这里这个位置是咱们的外机的供电线啊，咱们来把它插好，然后咱们这里 a c n， 咱们插咱们蓝色线， a c l 插咱们的棕色线， 然后这里有个 c o m 是 咱们的信号线啊，就这根红色的，咱们把它拉过来把它插上去，插好之后到这个位置，这里还有个插片，这个咱们的 d 线啊，就这一根咱们拉过来插上去， 这边插好之后，咱们接过来这边这两个电容，这里啊，这里还有两个插片，咱们看 这个是咱们板主板和模模块板的直流供电啊，咱们把两个刚才拿两根短线，咱们拿出来， 让他把线插上 n 还是插咱们的蓝色， l， 插咱们的这个棕色，然后咱们再看模块板这边，咱们在这个位置是咱们的这个插线啊，看一下 n 和 p， 咱们去 对应，咱们插到主板上，这个线咱们蓝色插的 n， 然后咱们这里也插 n， 这个棕色，咱们插的 p， 然后咱们这个棕色这边同样也插 p， 接着按着这下面，这里有两个小插座，咱们把两根接线拿过来，颜色对准颜色去插上去。这边插好之后，然后咱们再来到模块这板这边，咱们看咱们可以先把板子扣过来啊，因为这个线 它不够长，咱们把它扣过来才好。擦，咱们蓝色擦蓝色，黑色擦黑色 擦好之后，咱们把这个大板固定一下，把线松一下，固定一下啊，固定好，然后咱们就可以试机了。
