网线测试仪用法

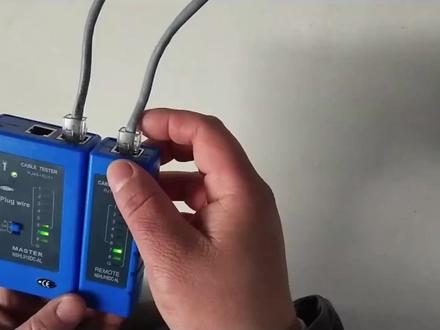

哈喽，大家好啊，最近呢我发现大家对我的施工不感兴趣啊，对我施工所用的这些设备啊，非常的感兴趣啊，所以说呢，今天呢，我就想给大家讲一下，我在进行网线通过性测试的时候，所用的这个网线的一个测试仪啊， 如果你家呀强烈的这个网线啊，连上电脑之后，连路由器之后啊，他没有网或者是网速慢，那此时的话，你可以弄一个这个测试仪啊，然后测一下这根网线，看这根网线现在有没有问题。这个东西的话是非常非常的便宜啊，不妨自己淘一个啊。 首先我拿这两个网线为例的啊，对，先给大家看一下啊，这个的话是我在用的六类网线啊，大家可以看一下啊，是很软哎，是能决冻的，因为我们这边现在现在是冬天啊，呃，失败的话已经零下了。而大家再看一下这个啊，这个的话是我顾客家里边在用的网线，然后的话我掐了一段做挑线的啊， 看一下，我举一下是不是非常的硬啊，这个的话就是他这个外边这个线皮材质的原因啊，网线软 的话，那它的一个抗冻性就好啊。那么接下来给大家演示一下这个东西，它上面是有很多个啊接口的啊，我们看这个两个接口啊，第四五的一个接口啊，我们把网线的一头插在这个上面，然后另一头的话插在这个上面，然后打开 看一看啊，左侧这个大的这个是发射端，右侧小的这个他是接收短，这个东西是可以拆开的啊，接收端从一到八依次亮起，那说明他这个网线接的是没有问题的啊，一旦是其中的某一个灯不亮，说明八根线芯中其中有一个线芯他是没通的，或者是从一到八他 乱了顺序的来回跳，那说明你这边的这个网线或者是这边的这个网线的这个水晶头啊，他接的是有错误的啊，此时的话我们需要重新接一下水晶头。还有一种情况需要大家特别和大家说一下啊，就是我们比如说用这个测线的时候，他有 有的时候会出现两个灯同时在亮，这时候因为什么这时候多数是我们的网线面板在接网线面板的时候，两根线芯碰在了一起啊，他这个线芯那个头金属的位置碰在了一起，造成的一个连变啊，这种情况的话我们也是要给他纠正的。 接下来我们来看一下蓝色的这个网线啊，我们也是发射端跟接收端同时插上了，然后我们看一下他这个接收端这个灯啊，看看一二灯是不亮的，此时的话这根网线我们在用的时候，他实际上是没有网的，他就不好使了啊。一定要记住网线的话，一二三六 这四根在亮的时候，他是可以向往的，只不过他的网速会是一百兆以下啊，只有当一到八完全都亮的情况下，那此时的话他他的网速才有可能过百啊。所以说当你家这个网络不好使，或者是网速慢的时候，你排除了路由器的这个故障以后，那么我们可以弄一弄一个这个网线测试一下，测试一下家里边这个网线，看一下他的接法有没有问题， 网线有没有断心啊？当然了，这个网线测试仪啊，对于这个自己会接水晶头的这个朋友来说，他手里几乎都有啊，因为他非常便宜嘛。但是呢，我出的这期视频呢，主要是讲给网络小白的，大家可能对这个网络 知识了解的不是很多，又想自己排查一下，那么你就可以入手一个这个东西啊，记得关注再走哦。
粉丝10.4万获赞83.1万
相关视频
01:46查看AI文稿AI文稿我向大家简单介绍一下网线测线仪的使用方法，第一步，我们需要将后面装电池的盖子向后滑动打开。 第二步，给侧线已安装上电池，注意电池正负极，不要装错位置， 装上电池就可以正常使用了。 这个开关有三档，第一档是关，第二档是快速测试，第三档是慢速测试，其测试时 速度会慢一点。同时侧线仪可以拆分离为两边。接下来我们需要把测试的网线两端分别插入侧线的左边的网线接口 和右边的网线接口， 打开开关， 调慢速或者快速都可以。如果是直通线，在网线正常的情况下，两边灯亮的顺序都应该为一到八一次闪烁。 如果灯不是按这个顺序亮，则代表线去做错，如果有某个灯不亮，则代表这个灯所处的线不能正常导通，也就是有问题。谢谢大家的观看。
952HBLINK
03:45查看AI文稿AI文稿大家好啊，今天给大家一起来分享一下啊，这种网线啊测量工具的啊用法啊，这款是啊， 测量网线通断的啊，机子啊，我们在啊接网线的时候啊，网线接好啊，水晶头啊，夹好以后 啊，是网线是否是是不是能通了啊，我们就不知道啊，通不通就不知道， 所以说用这个啊网线测试仪啊，来检测这个网线是否接好啊，这个可以啊，可以 可以卸开来的啊，可以拿出来的啊，可以两个啊，这一个是去可以拿到另外一头啊，另外一头去啊，插上这里一个网线口啊，插上以后啊，这个这个是主机啊，这个是分机 啊，这个口我们插到另这一头啊，两头插好以后我们就可以测试了啊，测试这网线啊通不通啊，有没有夹对啊啊，他总共是标标准，一二三四五六七八啊八个口， 如果网线啊如果夹的不对啊不对的话，如果啊这个线对，如果乱乱夹的话，他如果一二三 跳过以后跳到啊，呃五六七八这样跳上去的啊，四五这个两个灯就不亮了啊，这样的话啊网线就加错了啊，信网络就不通了 啊，所以说我们网线一定要接好啊，不接好的话就导致网络中断啊啊就是上不了网啊，下面我给大家啊操作一下啊，怎么测试啊这个网线好坏， 首先我们把那个机子打开啊，打开以后我们插上网线啊，插上啊，另外一头也把它插上，另外一头也把它插上， 擦上以后他两个灯都会亮啊，亮哥啊，亮了以后就表示通了啊， 一二三四五六七八八个扣全部会亮啊，这说明网线是啊，接好的啊，通的。 如果这网线是有两个接法，有一种接法是一二三啊六，这个只有接四根线，一二三六啊， 三四啊，四五就不亮啊，四五就不亮啊，七八也不亮啊，一二三六啊，这个是也是一种计划接法，这样也可以使用的啊。其实网线只是用 四根线而已啊，其余四根线是用不着的啊。其实我们接一二三六就够了啊，其余四根线是多余的啊，其实也用不上的 啊。喜欢我的视频可以点赞、关注、收藏一下啊！长按三秒，给我一个强力推荐，我们下期视频见！
103我爱电子维修
03:29查看AI文稿AI文稿网线测试仪，它的作用就是用来测试网线或者是电话线存不存在断线，还有就是线序有没有错误的，今天我们就来拆开看一下这东西如何工作的。因为常用的网线通常是由八根线组成的， 这上面也有八个指示灯，用来显示线序还有断线。当然这个上面它是有九个灯的，也是可以测试带有屏蔽层的网线，并且发送端和远端中间是没有经过任何连线的，左边是装电池的，是有缘的，右边就是一个完全无缘的。那么它内部是如何连接的，如何让这些灯构成回路的呢？这边一个开关打开之后， 这边就会产生脉冲，总共是两个档位，一个快档，一个慢档。在没有插网线的时候，所有的指示灯都是不亮的，这就代表所有的线都是断的， 这样插上去如果线虚对，并且通对应线号的指示灯就会点亮，因为这个网线是没有平闭层的，所以最后这个接地线是不亮的，其他的线都是能够正常。 是的，这里面有一节电池，一节九伏的电池， 一张单面的纸基板，这成本已经节省到极致了。来看一下上面的结构，这上面使用的原件也非常少，这两根线是电池点开开关，这里有一个贴片的二极管，这个负极标志是蓝色的，一般是稳压二极管，这边是几个 负极标志是黑色的，这就是普通的二极管，四幺四八的可能性是比较大的。这里还有一个没有打印型号的芯片，这有可能是一个单面机，这个芯片上面的其中的九个阴角是经过了翻罐二极管，接到了翻罐二极管的正极上面，穿了一个翻罐二极管之后， 到达了这边的网口上面，并且在其中的三个发光二极管上面并连了三个普通的二极管。因为发光二极管的正极是接到芯片的，负极是接到这 网口上面的，所以如果没有插网线或者是中间存在断线的时候，这些二极管是无法构成回路的，所以他是不会点亮的。我们再来看一下接收段， 接收端里面的电路就更简单了，九个方管二极管，这边还有三个普通的二极管，同样这边网口出来之后，每一个引角各接了一个方管二极管接到了方管二极管的正极，而负极是相连的，相连之后 经过了这三个二极管，这三个二极管的负极又分别接到了这边的网络接口上面，这边发送端芯片的银角输出高电瓶就会经过这边的二极管， 经过接口经过中间的网线，再经过这个接口，再经过第二个二极管，再通过这一根统一的公共的负极，通过这三个二极管之后回去的。所以这里面的发光二极管其中的一个点亮就会通过这三个二极管利用 他的网线构成回路。所以会出现一种情况，就是这边三个二极管连接的这边的三个构成回路的网线如果 全部都断线的话，那么即使其他的线是通的，这边的灯也是不会被点亮的，这就是一个概率的问题。至于 线序就不难理解了，如果这边的线序亮的是一到了这边之后，如果是线序有错误的话，会亮其他序号的灯，这样就只是线序是有错误的，所以它的结构并不能百分之百的判断，网线是没有问题的，为了节省成本，里面使用一个应该是一个 otp 的单面机， 但是在之前使用 ne 五五加四零幺七的方案也是比较多的，五五作为一个震荡芯片产生脉冲，而四零幺七是作为一个实精致的计数器使用的，也会产生这种流水灯的效果。这个里面使用了其中的三个网线作为回路，其实还有一部分电路会使用八个二极管，每一个上面都有一个二极管作为回路， 这样其中一个灯在点亮的时候就会通过其他的网线构成回路，这就是这个网线测试仪的结构。有一点拼人品啊，就这三根线不能同时断，同时断的话所有的灯都不亮了。
01:06查看AI文稿AI文稿六号线芯没有压，所以六号灯不亮，如果是正常压，接好的水晶头一至八全亮。 我们做网线的时候会遇到以下几种情况，线序短路、断点水平头没接好线序。这种情况呢，大家肯定遇到了很多次，不多讲，比方说这个一和二，我就直接跳过腹肌的一和二同时亮起，说明什么问题？说明一和二短路，看一下，我把这里捏成了短路， 线断了就更好理解了啊。一和二断了，所以一和二就直接不亮。兑现的时候 水晶头有没有做好呢？就用我们刚才推到压线功能，刚才看到的呀，六号灯不亮，说明六号线清没有压好，这样的话我们用这一个机器就解决了以上四个问题。另外这个还有一款额外的功能， 就是 po 一功能，我们把它跟 po 一相连， po 一交换机相连，可以看到一二三四同时亮起，一三绿灯，二四白灯，代表的是四组线星供电，这是一个八星供电的交换机。
1711恒云珞珈专营店
04:14查看AI文稿AI文稿大家继续介绍一下我们在弱电项目里最常用的一个网络测线工具啊，这是我们最常用的，我们做项目做网络项目 做这个网线必须用到这个车线，这个车线也是在我们这个车线工具里最经济实惠的一款啊，我们在项目里像类似这种车线一比较多，最为顶级的就是我们 flog 车线一样，价格超出超出你们的想象。 今天我们就是把这个侧弦仪的基本使用方法给大家做个介绍。首先这种侧弦仪你这种外观的啊，上面有九个灯啊，非常多，不管你用的是红色的，黑色的还是其他颜色的啊，都是一样的，没有关系 啊，这个水晶这个侧线一样，基本都是这样做啊，分成两半啊，可能外观不一样，颜色不一样无所谓， 都封成两半，为什么要分开？我们有的时候测线时候要把它拿拿到两边去啊，一个在前面测，一个在中心测，这是两个两个这个接口啊，这个接口是一个八线，这是一个六线的八线，我们现在用的网线 啊，测网线的，我今天给大家拿到这个，是啊，可以使用我们一个常用的九伏的电池工地，这个电池在电磁场非常多啊，也比较便宜，几块钱， 我今天拿了这个不仅可以使用电视，姑娘还可能使用我们这手机充电器啊，手机充电器我们连上这个线之后 插到这个地方，哎，他就有电了啊，这边这个灯就亮了，另外我这个车也给大家配了一个补光灯啊，有时候我们这个在机柜里或者在什么墙角里看现象比较 黑哎，可以稍微补个光啊，非常方便。现在我们就拿一个网线啊，擦上测试一下，看他这个使用的地方，两边插好之后，然后这边有个开关啊，打开 这个开关，这个灯显示他有快和慢两种模式，我们现在使用的是慢的，慢的一个模式啊，他显示的比较跳的比较慢啊，我们把它往下拨一下，这个就跳的比较快， 正常的没有问题的。网线都是一到八，两边的顺序是一模一样的啊，不能有任何问题，不能有不亮的，不能有顺序不对的，比方说这边是一到八顺序，这边是跳到舞的时候往上乱跳 啊，乱跳表示中间线打错了。下面这个是我们带这种屏蔽水晶头的手啊，这是一个 g， 下面我再给大家拿一个啊，做的有问题的线测一下，大家看一下，作为我们做项目的新手，把这个东西必须用的熟一点， 这个工具非常的实惠啊，因为我们做网线的时候必须先把这个线序做对，我们先不讨论去别的问题，有的人 说这个线这个速度啊，网速慢啊，怎么这都是跟线这个有有一些直接关系的，我们看一下这个 这个啊，这边显示是不对的，不对的是什么意思？表示我们这个水晶头有任何一头或者啊任意一头，打错了，打错之后我们不要去研究啊，是这边错了还是这 错了，我们直接去观察两边的水龙头在这个上面是看不出来的啊，我们去观察啊，一看我们正常的鲜絮啊，是橙白橙绿白蓝，对不对？哎，我们发现这个是不对的啊，这个成了什么绿白绿了啊？不对，所以我们把这头 剪掉啊，剪掉之后重新做就可以了，直到做到什么，做到什么，什么时候两边的顺序是一模一样的，这个线使用这种测弦仪我们就可以达到 ok 了，这个测弦仪能做到的就是保证线序正确，线缆畅通就 ok 了。 如果我们在需要更多的功能啊，我们还有一些侧线，一，他带一个屏可以显示出来这八根线，哪两根线交叉了啊？这些都可以。 最后给大家留一个问题啊，这个六星的口是用什么线的啊？如果大家对这个熟悉，可以在评论区留言。
195图解弱电
05:05
03:35查看AI文稿AI文稿用它几乎能够找到家里边所有网线故障的原因，网线测试仪啊，非常的便宜，九点九还包邮的那种啊，比如说家里边的网线不通，或者是使用这根网线的时候网速慢，通过它几乎都能找到原因。 还有人会说了啊，就这玩意还要教怎么使用吗？但是你说这话绝对是对网络有一定了解的，对于一些网络小白或者是刚接触网络的人，用它还真不一定能够用的明白。接下来给大家演示一下啊， 这是一个短的跳线，我们来测试一下这根网线啊，这边接到他的一个发射端，这边接到接收端，然后我们开机 观察接收端啊，可以看到一灯亮完之后，三灯亮，然后他是一顿乱跳的，这种就说明网线的水晶头有一边的线序接的不对， 我们接下来给他拿下来看一下，白橙橙白绿蓝白蓝绿白棕棕啊，五六八币没问题。这边是白橙橙，白绿绿白蓝蓝白棕棕，这边的水晶头接的是错误的，我们只需要把它掐掉重新接一下就可以啊， 这个的话就是网线线序接的不对，用它是可以测出来的。我们接下来的换另一根网线，换一下这根蓝色的网线，仍然是一边插在这个啊，发射端，一边插在接收端，我们再来看一下， 一二三四五六不亮，七八亮，六不亮，说明第六根线他不通啊。使用这个的时候啊，我们多数看的都是这个接收端，就是右边这个小的这端啊，小的模块的这端，然后我们把 拔下来看一下是哪里出现的问题啊，我们先看一下这边，不知道大家能不能看清，给他对一下胶啊，这边可以看到所有的线芯他都顶到头了，但是我们再看这边的时候，会发现这边 绿色的这根线芯他就没有顶出来，我们在背面看一下，看看绿色的这这根线芯他缩回去了，这个的时候就会造成他不通，仍然是把它剪掉重新接一下就可以。 那我们再来看一下黑色的这根网线，看一下他是否是正常的网线呢？最终我们可以看一下他的一个接收端从一 到八依次亮灯啊，这种情况下这个网线的接线是没有问题的。那么接下来我们再给大家演示一下啊，就是这个我们比较常见的网线短路，如何通过这个网线的测试仪来给大家看 出来啊？首先我们人为的制造一个网线短路的情况，现在我们人为短路啊，已经制作完成了啊，就是把两根线线给他搅在一起，然后的话一会我们一搭啊，就这种啊， 现在我们看这个啊接收端会发现一二灯不亮啊，但是现在我们把这两根线给它搭在一起的时候，我们再来观察一下， 可以看到了吧，一二两个灯他是一起亮的，说明前两根线芯出现了短路。 对于这种最普通的网线测试仪来说，我们在测试网线接线的时候，我们一般都只能测出网线的接线有问题，但具体是哪边的接线有问题，我们还是需要进行肉眼的一个观察。但是我们如果是通过其他的这种啊网线测试仪比较啊， 功能比较全的，这种他是可以测出来哪边的水晶头，或者是啊大概多少米的位置网线出现了破损、短路等等。以后会和大家具体聊一下这种功能全的网线测试仪应该如何使用。
217顺哥聊弱电
01:56查看AI文稿AI文稿哈喽，大家好，最近这段时间吧，一直在给大家解决家里边网络方面的故障，网络方面的问题啊，呃，我发现呢，很多这个网友，他自己动手能力比较强啊，就是自己在家接水晶头或者是接这个墙壁的网线面板，但接完之后啊，会发现这个网速啊，他比较慢啊，针对 对于这种情况呢，我已经不是接触过一个两个了啊，是很多的这个啊，网友啊，他都是这种情况啊，其实啊，这种情况呢，你很好解决啊，就是你在接水晶头的时候啊，接面板的时候自己备一个啊，这个网线啊，网络测试仪自己备一个啊，这个东西的话相当便宜了啊，自己备个这东西的话，你接完了之后你自己测试一下， 其实这个设备的话，原来我和有一期视频在和大家讲过啊，呃，测试一下，比如说接完之后看一下接收端啊，这边是发射端，这边是接收端啊，看一下接收端是否是从一到八依次亮起啊，一定要按顺序依次亮起啊，如果某一个灯不亮，那么这根线芯你 没接好的，水晶头没接对，或者是面板没有接好啊，那当然上一期视频出完之后啊，还有的朋友问我说，那你这个网线啊，网线不是这种的，是墙壁的，我应该怎么测呢？那今天我再来教一下大家如何来进行检测啊。首先大家看一下家里边都有这个网络的这个面板啊，当然我这个是第二口的面板，就是为了给大家做个演示啊，拿出我们的这个网络测试仪，他 这个东西是可以分开的啊，我们这种一分开发射端跟接收端他就已经分开了啊，完我们把发射端连根网线插在我们的这个面板口里边啊， 然后的话我们拿着我们的接收端到弱电箱这边，找到这个面板所对应的那根网线，把它插在他这个口上啊，此时的话，我们观察一下他这个灯是否也是从一到八一次亮起的啊，如果是一次亮起的，那说明没有问题啊，我们见这个都是合格的啊，问题点或者是我们这个网速慢的这个问题点不出现在我们的网线上啊，如果是啊乱跳，或者是 啊有一个灯不亮，那说明我们网线没有接对，或者是线序接的是错的啊，网线的线续接的是错的，或者是面板没有接好啊，所以说当出现这种问题的时候，我们最好是自己备一个这个网络测试仪啊，非常非常的方便啊，记得关注再走哦。
680顺哥聊弱电
02:09查看AI文稿AI文稿今天我们给大家演示一下网络电话测试仪的一个简单用法对吧？这是一个主机，这是一个分机，它既可以测 rj 十一的，也可以测 rj 四五的对吧？ 按计时一般是用来电话线的。我们家里用的网线的话，这个是我们工业现场常用到的对吧？他只有四四根线，就是两组，我们家里用的话是四组，就是八根线。 我们来给大家演示一下。我们先把一端插到这里，然后再把一端插到这里，然后我们打开这个按钮，给他 来演示一下，它开机它就会自动测试 对吧？他都依次闪烁，没有交叉，也没有故障，就说明这个网线是好的。 好。一二就是一二三四五六七八，他都居然点亮了。然后 g 的话是他的一个 d 线的，是没有的。好。然后我们再来测一下， 测一下这个充电线是四星的，我们也是同样的方法，把它插到里面去 好对吧？大家可以看得到 一三六亮了，就是说他还有一根线，还有一根线是不亮的，这个网线需要重新做一下对吧？ 需要重新做一下，这就是故障线。好，今天演示结束。 nice！
03:12查看AI文稿AI文稿你像这种是最常见的，也是最便宜的，也是最容易损坏的，最容易出现误判的一种才艺。这个开关你看打开这个开关看也能看到这个电源指示灯的闪烁，现在我把网线接上去，你看看 看到没有？哎，正常情况下这个灯是应该闪烁的，你看一个灯都不闪，那电源灯再闪出来，哎，这个网线全部坏了，那哪能会一下子坏那些， 这种情况是啥嘞？这种情况是这个我们经常最容易这个忽视的一个问题，这个测验仪他特别的耗电，用完之后如果不能及时的关闭电池，电量 很快就用完了。现在刚才测试出现这种问题，就是因为电池没电，所以才发现一个灯也不亮，下面咱给他换一个这个有电的电视，你可以看一下， 你看这个电池的二零二一年六月到期，二零二一年六月的时候都已经到期了，现在严重的已经过质保期了，现在换了这一个电池，我们换了这个新电池之后，我们还是开机， 明显的是不是感觉到这个电线直灯比刚才亮了，刚才也闪烁，但是没有现在这个亮，发光线接上去， 你看 现在我们通过灯可以发现第七根不通， 我们把两端换换， 你看耶，这出来第二根好像有问题，第二根你看和第七根都有问题，感觉到你的这根往下有问题吗？ 好，再换一个往下看看， 那第七根有好像有问题，实际上这两根网线都没有一点问题，之所以会出现这种问题， 是因为这个测验仪已经坏了，现在的这种测验仪他非常的娇气，如果说在我们这个使用过程中，一旦连着 pua 交换机去直接用测验仪测，如果这样你 骑车的情况下，那很快你一开机这个测验仪就坏了。因为现在 p o v 交换机带的是标准的是四十八伏，要带二十四伏的，所以这种这个测验仪非常容易损坏， 给你的工作做成一种这个判断失误的假象。你看刚才电池没电不行，电池有电了之后，你几根线你都看不出来，到底是产业有问题还是线有问题。 这是目前这个经常用的最便宜的一种才艺，也是最容易给人造成误判的一种才艺，但这种才艺是优点，便宜。
189老吴爱维修
00:19

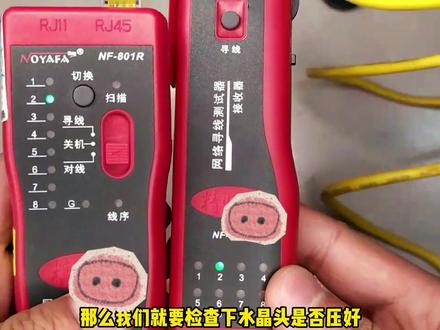

01:36查看AI文稿AI文稿对于网络从业者来说，测线仪应该是必备的设备了，如果遇到时间久，缺乏管理的机房，网线不仅有多又乱，而且还没有标签，在网络出问题的时候， 如果没有测现仪的帮助，那肯定是搞不定了。我经常使用的就是下面这种的，他的产品结构是这样的， 左边是发射端，右边是配合左边来测线或者寻线的。发射端的顶部有网线、电话线两种接口， 接下来为大家演示一下测线仪是如何使用的。一、巡线功能，将网线或电话线的水晶头插入发射端接口，把开关拨至巡线，然后我们将接收端的开关按住接收器靠近 我们需要寻找的网线，就会发出滴滴滴的提示音，声音越大越响亮的那根就是我们要找的网线。 二、测线功能，将网线或电话线的水晶头插入发射端接口，把开关拨至测线 网线另外一端的水晶头插到接收器网口，然后会根据网线线序一到八进行扫描测试。如果哪个数字灯没有亮，说明当前线序有问题，那么我们就要检查下水晶头是否压好， 或者网线中间有没有断裂的地方。有了测现仪的帮助，我们在处理网络故障时就轻松多了。
180网工张同学
