现场找正手里只有一块百分表怎么办？别慌，可以使用单表互打法，只需要三步就能精准对中。 第一，固定安装，把表夹在一个半连轴器上，表头指向另一个半连轴器。第二是两轴需要同步转，记录零度、九十度、一百八十度、二百七十度四个的点位读数。第三，根据读数计算出两个半连轴器镜像的偏差， 这一步计算时要记得消除串动误差。最后根据偏差值就可以计算出设备地角螺栓处需要增加或减少的垫片厚度了。只要掌握这个方法，就算只有一块表，也能干出双表法的精度。
粉丝9847获赞9.2万
相关视频
01:03查看AI文稿AI文稿师姐说，单表互打法是电机连轴器对中的一种常用方法。在只有一块百分表的情况下，可以分别测量两个半连轴器在不同位置的镜像偏差。 首先将百分表固定在一个半连轴器上，表头指向另一个半连轴器的外缘或端面，然后盘动轴系，记录百分表在零度、九十度、一百八十度、二百七十度四个位置的读数，通过这些读数可以计算出两个半连轴器在镜像方向的偏差值， 根据计算出的偏差值对设备的安装位置进行调整，来实现连轴器的对中。你学会连轴器单表找正了吗？下面我们跟着音乐见证一下大型风机连轴器找正的点点滴滴，忙一下不怕，要忙出价值！
264乐子

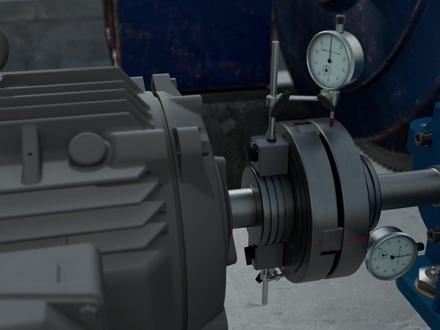

02:45查看AI文稿AI文稿大家好，欢迎来到维修小课堂，今天和大家分享延周期的矫正方法。矫正是我们前功的最基本的一项技能， 找正的好坏直接影响设备的正常运行，很多的设备震动大都是因为最终不好造成的，我们来看找正步骤。首先是安全第一， 先停机断电，挂牌泄压，再松开连柱器的螺钉。 总的原则是泵保持不动，只调整电机使用两块表，一块打镜像， 另一块打端面。手动盘圈一圈，记录上下左右四个点的数值， 记住口诀，镜像看高低，端面看张口，端面张口偏大， 前后调节电机的高低调整顺序，先调高低张口，再调高低镜像，最后调左右， 根据每次测得的数据加减垫片。常规机泵的合格标准，镜像与端面一般小于零点零六到零点零八毫米，当然 是越小越好，高速转动的设计和刚性连接的粘度器要求数值要小。 重点注意三点，第一是热载运行的泵会上 浮，保证时电机要略高一些。第二是底角垫片不要太多，一般不要超过四片。第三是对角均匀的把紧盒盒，防止电机跑偏为宜。 设备找正合格运行，震动小，轴承使用周期长，密封也不容易泄露，这样设备才能长周期的安稳运行。感谢收看，下期见！
521石化机械人
05:19
02:25查看AI文稿AI文稿在加工中心中，我们经常会看到用百分表找正工具，接下来我们用几期视频给大家分享怎样用百分表找正工具或工装，希望能帮助到初学的朋友。 今天给大家分享怎样用百分表找正平面，平面的找正啊，比较简单，那么怎么找正呢？ 首先我们把弓箭放在工作台上，用螺栓固定好，这时呢不能夹紧，然后用卡尺测一下弓箭两端到工作台边的距离，先粗略的找正一下，找好后把固定螺栓轻轻锁紧一下， 这个锁紧的过大或过小都不好，过大呢，一会经挑时敲不动，会把表震跑，过小键会乱动，不会按我们的预想移动 键轻轻锁紧后就可以打表了，如果平面略有不平，以键两侧数据为准 打表示。我们通过表针的摆动来判断弓箭的偏移方向。表针顺时针旋转，说明弓箭在压表，也就是这边高，逆时针旋转说明这边低。我们从低点往高点走，看一下两岸相差多少， 起点数值是五，我们看一下中点数值 是三十，说明两点相差零点二五毫米。现在表值在高点位置，我们把低点的螺栓再稍微紧一下， 然后用铝棒轻轻敲高点，敲多少呢？现在压紧点在弓箭的一端，我们要敲的数值要等于或大于两段的差值。两端相差零点二五，我们先敲零点二五，先看看，不行我们再微调一下就可以了。 调整好后把高点的螺栓也压紧一下，现在我们把表调整一下，对一下零，再测一下，看看怎么样， 这样就可以了。最后把螺栓锁紧，那么如果压紧点在公建的中心，我们要敲多少呢？请朋友们打在评论区。
141制造机械
02:59查看AI文稿AI文稿测量设备由磁力底座、万向连杆、百分表组成，将百分表与磁力底座连接， 开启磁力座开关，吸附于载侧，调节万向连杆角度， 使百分表垂直于电机侧的对轮外延。调整下压表杆，将百分表的表杆向下压三分之一至三分之二九毫米，两成的表压下三至六毫米。 测量前调整表盘外圈，使表盘上的零位置与表针对齐，轻提表杆后放下，如表针回到零位置，则校标。完成测量时，观察表针方向， 表针顺时针方向为正读表盘黑色数值，逆时针为负，读表盘红色数值。表盘旋转一圈为一毫米读数位置。将表的读数选定在十二点三点 六点九点位置记录，记录完成后取读数的上下对称位置。十二点六点将读数差除以二作为调整的量。 六点位置为正，代表需要增加垫片，负为减少垫片左右对称位置，三点九点同样以左右数值差值除以二作为调整量。 镜像读取顺时针转动载测读取表的读数在十二点三点六点九点位置的数值，并记录正，表示表针被压入对应向减小差值方向调整， 反之负向对应反方向调整。镜像读数为整体调整，也叫做同时调整 轴向读数。因轴向读数涉及到价表与前后角间距比例以及表与轴的三角函数换算问题，计算量较大，所以我们将轴向读数近似看作张口趋势，并非真实的量。 调整时需要锁定一个地角作为旋转点，调整向张口大的一侧。 注意调整时前端为固定点，后部旋转时调整量较小，反之前部选择时调整量较大。轴向调整也称为单调。
624臻美东滩•最美机电
20:19
05:06查看AI文稿AI文稿到现在为止根本就没有普及，最大特点就是长这块一样的四块表，一面两块， 可以用最终的公式计算，也可以用推导的公式一步一步算出来，对吧？开始咱们肯定是一步一步算出来，这里边牵扯到一个 ab， 对 吧？也就咱们知道， a 是 减震机， b 是 电机， 这是固定的。上面两块表，上面两个数相加，除以二，是吧？下面两个数相加除以二，然后相减， a 一 盘下来不就 a 三吗？ b 三盘下来不就 b 一 吗？对吧？ a 一 对的是零， b 三对的是零，上面两个小数相加，下面两个数相加，完事了吗？ 然后由 h 二减 h 一， 可得出走向张口值 a 侧偏差也是说出来计那个根据公式得出的， a 乘以 f 一 吹 d， 最终的公式 h 一 h 二，这两个数就没问题了，对吧？ 然后 m 二没问题，对吧？这测量的距离跟咱那是一样。然后 m 三 b 减 a， 对 吧？ b 减 a， 知道啥意思吗？现在它俩相加除以二， 减去也是 ab， 这是一撇一撇相加除以二，它减它吗？这是个例题。首先来说是抽象表，对吧？这个三角等式是一样的，这里面是看数据啊， 五是啥？哎？这个五，这个五，这个五，对吧？你打表，上面一块表，下面一块表，然后旋转， 这个五旋转出来变成它了，对吧？这个圈这个五旋转之后了，变成它了，是这意思吧？然后我算了， a 一 是啥意思知道吧？ a 是 那个什么？ b 是 电机，对不对？ a 是 这头是减速机缝啊，啥玩意？不管了，它正常的减速机就是就是量力卡这东西最多的，是吧？然后这时候给你了， 这个给的减速机 b 二百二， l 一 是七米， l 二是一米二， l 三是两米二， 这个时候看看图了啊，给你个数值， l 一 也就这个连轴器多长呢？七米？对，七米的话你要没有方法了，买不了手累死你啊，咋整啊， 对吧？然后 l 二 l 三，那 l 三是啥呢？是两个比较多酸的距离，是这意思吗？对不对？对，到现在没问题吧？嗯，然后第一个判，判断啥减数机设的三个口， 减数机是啥呢？ a 位是不是这个是 a， 对 吧？ 然后就是 a 的 公式出来了，是不是这个数值一会就用上了，是吧？ a 零点一，十道呗，对吧？这 a 就 有 十道的张口，对吧？也就是说这个是上张口，十道，上张口下张口，知道看到吗？他现在人打的是对准外字，肯定啊，他，他加了十道，肯定上口快， 是不是得看它呀？这是固定数值啊， a 五点一是啥？是上边对不对？ 是不？五点一是上面 a 完了， a 三是下面，五点零一，这不是这样的吗？ 是吧？对，下面是正的五点一四吗？五点一四不就下开口吗？计算公式了， b 减 a， b 是 负的零点一三，减去 a 零点一，对吧， 然后这回 logo a 是 多少？是零点一，完了，咔咔咔咔就计算，对吧？根据所有的数值选项，前头得的是一点九三，然后 h 二计算负的零点三七。
1371相学东钳工工作室
02:37查看AI文稿AI文稿今天给大家讲一下啊，在我们数控车床中，如何用我们的百分表来调我们的一个弓箭圆的跳动。首先我们来把百分表系在我们那个刀塔上， 然后调节它的关节臂，我们给它松掉，然后看它这一个像灯泡一样的东西，我们一定要有带角度的往我们的弓箭上贴，我们拧紧， 拧紧之后它会显示一个零零位值，我们再来调节它的细节，我们拧这个旋钮来看来让它这个触点接触我们的一个弓箭，我们逆时针扭，它就会接触我们的弓箭， 接触之后他的指尖会转动，我们来调一个我们来适合读数的一个值，这时候转动我们的卡爪，如果他是呃圆有跳动的话，指尖也会跟着跳动，证明我们这个和我们的卡爪不同心。 那么如何调整呢？拿出拿出我们的一个两个小铜棒来敲一敲，把它的这个值给它校准。我们这个百分表刚开始的位置是定的，值是二十八的一个值，我们来看它的跳动， 找它的最高点和最低点，好，这个十三的位置就是我们的铜棒，来把它敲敲一敲校准一下。 你看我们敲完地下以后，发现这个地方还是有点高，高的话，我们就要往下调，沿着我们这个纸质的位置往下敲， 敲了几下之后发现还是有一点点，轻轻的再敲两下，再校准一下。 这时候我们敲完校准之后，我发现它的跳动已经来到了三条以内，但是呢为了我们的精度需求，我们还是要调再调一下它的精度， 我们这个尺子呢它的误差就在一条，现在我们已经把它调到了跳动在一条以内，大家可以看 这个方法呢？就是我们数控车中如何用我们的圆的跳动的一个方法。
777G代码研究所

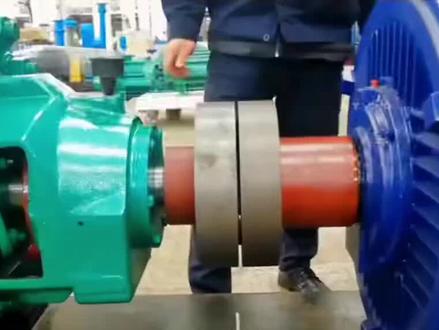

15:00查看AI文稿AI文稿操作项目是百分秒测量与调整离心泵机组成型度。准备工具，十七十九米和扳手，看看计算器，连轴器，螺丝擦布，记录纸，碳素笔十笔，铜棒， 可尺锯条，校杠，标准块。表价一套百分秒，两块带刺带，用电 擦拭地缝画线。零度九十度，一百八十度二百七， 电机，调整电机和泵的通音度， 穿对角，穿电梯，对螺丝， 颈部，颈部变低。 用扳手的时候一定要控脚底。 将车表架安装在泵的一侧，放在零刻度线位置， 将开关打开，表架熄火 安装百分表可调 装裱左侧箭头， 手表倾斜四十五度，尾端在侧杆立杆啊三分之下三分之一处 镜像表，表架 尾端在立杆的上三分之一处，表架前端与镜像对轮水平 检查擦拭百分表，侧杆灵活，大环转动 我小针归零， 百分表下压量一到三，我们位于便于计算取个整数。二、 百分表要与泵轴平行，垂直度不超过十五度， 镜像表垂直于连轴器 下，压量也是一到三， 检查表杆垂直不超过十五度。表安装完之后，将表盘归零， 按泵的旋转方向旋转一周， 检查表是否归零，调零后开始测量数据，零度 记录比零点 零零，轴向零点零零，旋转到九十度 九十度，镜像负到零点四八，九十度，轴向负到零点二三，将表旋转到一百八十度。 一百八十度静下 负的零点二七，一百八十度，轴向负的零点四二， 二百七十度二百七十度，镜下正的零点三七， 二百七十度，轴向负的零点三三， 零度加一百八十度绝对值相加， 九十度加二百七十度绝对值相加 计算 列公式。 t h 等于零度加上一百八十度除以二等于一点零零加上 零点二七除以二等于零点一三五毫米。轴向 x 一等于 a 减 b 除以 d 乘以 l 一 s 二等于 a 减 b 除以 d 乘以 l 二。 a 减 b 就是轴向零度加一百八十度的值。 d 是对轮的直径， led 是电机侧对轮到电机前角螺丝的距离。 l 二是对轮的电机侧对轮到电机后角螺丝中心口的距离。 综合 s 一等于 dirt h 加上 x 一， s 二等于 dirt h 加上 x 二。 s 一是前脚电机前脚加的电片， s 二是电机后脚加电片的速度。 计算完电的厚度后，将电机直角螺丝松开， 综合工作时候可以不会咬， 然后根据计算数值选件票。 垫片，每组垫片不能超过三片，如果超过三片要向考官示意。 用撬杠撬电机底座，将电片压进去。撬杠使用时要弧度朝下， 将电机翘起，将垫片塞入电机底角螺丝，用锯条将垫片顶入外漏，不要超过两毫米。 操作时手不要离开侧杠。 垫片加完后，用标准块和直尺配合，百分秒先出条。标准块分为一毫米、两毫米、三毫米， 对轮间隙是四到六毫米，我们一般用二和三两个电片加起来可以。 使用电片时不要滑动，直接塞入到间隙内就可以。 调整完后，手用手将电机底角螺丝稍微带紧， 将百分表调整到九十度， 这时候不用管下压量多少，将大表盘指针调零， 记住下压量 旋转到二百七十度。 这我直接说完就行。看百分表，先看百分表，小针如果大于他读正数，小于他读负数。 敲击电击大的一侧，向小的一侧敲敲百分表读数两差值的一半。
145林。
03:01查看AI文稿AI文稿大家好，咱们教材当中单标老郑最难的点就是公式推导的过程，今天咱们具体讲解一下 单标找证是两个镜像表相互对打的过程，看一下单标找证公式啊，这个两个是公式最终的公式推导过程非常复杂，也是最难的，今天把最难的难点讲解给大家。 这是一个图形啊，咱们那个空间位置关系图，难点在什么？塞西等于塞 a 加三 b， 对 吧？也就是在图形上反映塞西，对吧？看塞 a 三 b 从图上反映出来是三 a 减去三 b， 对 吧？ 三 a 是 这个总长，三 b 这么大，减完之后等于多少啊？三 a c， 对 吧？但是咱们教材当中说三 a、 c 等于三 a 加三 b， 这里边最关键的点是这里边的加号， 三 a 加三 b 中的加号指的是代数和，对吧？ 他不是单纯的加减，是代数和，也就是说他会有正数和负数，如果有负数的话，加号就变成了减号，对吧？也就说三 a 加三 b 和三 a 减三 b， 他 是取决于代数和， 对吧？这是难点一，难点二是咱们三 a、 c 全网都在问三 a、 c 是 什么意思？在整个这个空间位置关系图中没提到 c 字，对吧？也就是说今天 告诉大家三 a、 c 是 什么？三 a、 c 是 在特指的情况下，它是一个代数和的关系， 也就是说在这个推导公式中，用三 a、 c 特指一个数值，特指一个意义，它的意义是什么？就是 三 a 加三 b 的 代数和关系，而用于什么表示三 a、 c 表示，对吧？也就是说咱们有三 a 了，有三 b 了， 所以才会出现用 c 表示三 a、 c， 对 吧？这就是三 a、 c 为什么出现在这里，这两个是最难的， 希望大家能掌握啊。也就这个图是对的，他并不是说这块错了，包括公式给错了，是他代数和大家查一下子就会明白。
124相学东钳工工作室
11:44查看AI文稿AI文稿情况，然后我给大家介绍一下，我们这个呢是杠杆版，杠杆版本表啊，然后它这里面你看一小格一小格的啊，啊，对吧？每一小格代表的是我们零点零一个毫米啊， 好，然后我指针，你看指针稍微碰到一点他就会跳啊，好，然后接下去呢，我们要把我们的机床挡到手轮 啊，然后拿起我们的手轮啊，这个时候呢，我要把它 有我手的先放这里，这个时候我要把我们的这个表啊啊，下面这个头啊，给他放到我们这里， 就相当于放到我们的固定接口这里啊，这个是我们的固定接口，这个是我们的活动接口啊，我们打表的时候我们要打我们这个固定接口的 这个，这里面这一段啊，里面这个面就就是我们夹持弓箭的这个面吗？我们要把这个面打平啊，就相当于把这个固定接口的面给他打平吗？给我们机场 的那个 x 轴一模一样平啊。好，然后呢接下去我们要用手轮的方式啊，那我们把手轮放在这里，首先我弄到我的 x 轴啊，然后这个倍率调到百分之一百啊，然后我们移，移过来，移过来，移过来，然后再打到我们的 z 轴， z 啊，然后再给它降下去 一，然后再打到 y 轴，然后再 z 轴再降， 然后再往挨一轴。好，贴过去，就相当于是，你看我现在是往挨一轴嘛，然后让他贴过去贴过去，贴过去，贴过去，让他接到我们这个面，当然我们这个面我要给它擦干净啊， 知道吧？我们要把我们的这个固定球口的这个面给它擦干净啊，不能有灰尘啊，好，贴过去，慢慢贴过去，贴过去。 好，你看他现在是不是，是不是贴到了这个球头跟我们这面贴到了，贴到了之后他就竖直，你看他又会有跳动了，对吧？啊？然后这个时候我把我的 x 走移动到最右边， 最右边移动到最右边啊，然后这个时候我们记记一下进来的数值是二十九，对吧？啊？是二十九啊，三 s 还不到一格吗？就是二十九，然后我们把它移动到我们的最右边啊，从左边移动到最右边 啊，然后我们来看一下 啊，它数值在不断的变小， 对吧？我们刚刚是在这个位置吗？是不是在二十九这个位置？然后现在是已经到了多少？这个位置是 三啊，对吧？二十九减去三等于二十六啊，二十六的一半是不是十三啊？就相当于是我要给他移动到大概中间的位置吗？ 塞，加上十塞是等于十六，好，我就相当于是我，我要用，接下去我要用铜棒来敲啊， 因为我们现在发现，对吧？从这个方向移动到这个方向，然后他是以逆时针方向拽的，那说明我们是这边大，对吧？然后这边是小啊，然后呢？我要用我的铜棒哎， 然后我要用我的铜棒来敲，那怎么敲呢？因为我们现在是这边小，对吧？那我就要铜棒就要敲这边啊，大家看好看好，我铜棒敲下去了，看好， 然后往这边敲的时候，大家看好，等他到了那个十六，我就停下来， 十六，对吧？到了十六了，然后我同伴就不敲了啊啊，然后这个时候我再再给他敲到 x 轴， 然后我手轮再给他摇，摇到我们左边。好，我们仔细来看一下， 摇到我们左边他还是有点误差的，对吧？刚刚是十六的位置，然后摇到了我们左边变成九了，所以十六减九等于七，对吧？ 啊对，然后七除以二等于三点五啊，我们在这个九上面再加上三点五等于十二点五，对吧？我们要给他弄到十二点五，就相当于是给他弄回去一点嘛。 然后呢？那我还是要瞧这边啊，瞧这边好看，哎，反了，我应该瞧这边， 让他变到那个回去一点啊。好，然后我们再来一下，就是从从左再移到右边。好，我们看了啊，从左再移到右边， 这里是十二啊，然后我们移动到再移动到左边， 对吧？移动到左边他是十三左右，对吧？就相当于左边是十三，右边是十二，然后他的误差呢？是在一丝左右，那我们一丝左右呢？其实这个平皮筋度还是可以了，那这样呢，我们就完成了我们的一个 呦，就相当于是用这个桶棒已经把我们的那个平行度敲好了，敲好了之后这个时候我要用我的这个摆手再来拧一下，我们刚刚是这样竖着拧，竖着拧呢，我这个力肯定比较小，然后现在我要给他放下来，放下来， 放下来拧啊，然后往顺时针方向顺时针方向推啊啊，拧紧，然后拧的时候我们要注意一下啊，对角拧完这个拧这个啊，我们不能拧完这个拧这个啊，也不能拧完这个拧这个 啊，我们要对角拧，对角拧他手臂才均匀，不容易把我们的虎节跑掉啊。 然后顺顺时针方向 这个呢？是顺时针方向啊。好，然后再来你这个 啊，然后再来你这个。 好，我现在这四个压板已经都拧好了啊。好，接下去我们再来看一下，用我们的力，我去 用我们的手轮啊，给它弄打 x 啊，对吧？然后百分之一百费率，然后再再把它，对吧？从从左往右啊， 我先先看一下它数值啊，现在我们的数值是十三，对吧？好，然后我们移动到最最右边移动到我们最右边。 好，这数值是十一啊，他差了俩丝，因为我刚刚拧的时候他可能也会产生一点误差。那没关系，那我再用同胞再给他敲一下，稍微敲一下啊，因为他可能拧紧了，我的力可能要敲的稍微大一点， 就相当于是我要往这边敲，才能把这个十一的数值别到我们十二那里去。好，往这边敲， 敲的很用力，他也才动了一点点，因为我这里已经锁死了嘛。然后我们还是一样 啊，然后还是从从那个从右边移动到左边，现在我们是多少？是十二点五，好，然后移动到我们这边派叉是多好？ 是十点五，哎呦，还是差两丝，那么接下去那我要敲这边，刚刚敲过头了， 给他再敲回去一点，然后我们再移 啊，这边是十二啊， 这边是十一啊，十一点多一点点啊，那说明他们两边就差了一丝以内啊，那我们一丝以内呢啊，我们这个就算合格了啊， 那我这几个其实已经是拧紧了，我已经不用再去拧了。好吧，那这个呢，就是我们平口斜打表早针的一个方式啊，就相当于是你看，就比如说这边大了啊，这边数字大了，那我们就要敲这边，这边数字大了，我们就要敲这边啊， 这个大家区分一下啊，还是要大家多实践，不然的话可能也分不清啊。那本期视频啊，还有一点， 还有一点呢，是我们这个啊，我们首先把我们的把柄给它卸下，卸下来放一边， 然后我们这个平衡骨节的用法呢？其实很简单，你看这有螺杆，对吧？顺时针方向啊，这样顺时针方向是往里面拧紧的，就是相当于是你看往里面去了啊，然后逆时针方向， 你看他就往外面了啊，就是装甲我们攻界的时候用的啊，然后还有一个，还有一个呢，你看我卸载的夹层，他是有卸的，那我因为我们这个 这个给他固定死了，我们动不了，然后我们可以通过这个螺丝喽给他拧啊，逆时针方向拧松，拧松了之后我们可以把这个抽出来，然后你看我们可以发现这里有很多个槽吗？ 然后把这个削拧出来之后，然后比如说拧到这个位置，然后再把我们的削给他，顺时针方向拧下去，然后我们就镶到这里面吧，镶到这里面之后我们这个就动不了了，然后给大家试一下。
2718数控北哥
00:25查看AI文稿AI文稿百分表的读数其实很简单，就是小指针读数与大指针读数值和。小指针每一格代表一毫米，别看它刻度简单，却能指示出大数值范围，大指针则更加精细，每一格代表零点零一毫米， 它能捕捉到细微的尺寸变化，就像表中所测，数值为三点二三毫米，你明白了吗？
