压力表安装与接法

这是一个数显压力表，通过气压来控制他的输出啊，他这里有三根线中正南负黑色式输出，接了一个二十四伏的直流灯片， 正极的跟这边的正极连在一块啊，负极接到他的输出端，我这里设置到零点三兆帕之后，他就会输出给他打一下气， 零点三到了之后呢，他就启动，然后等他的压力下降到零点二以下啊，他就停止了。 他的常开常闭是可以自由设置的，你也可以设置到多少之后呢？停止一直就是低压的情况下，他是一直工作的，然后到达了压力之后呢，他就停止输出，这个是可以设置的。

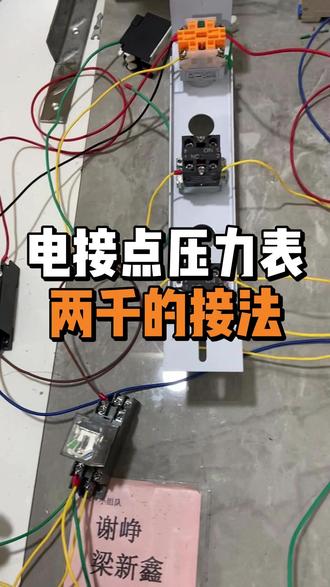

今天教大家用电接点压力表实现自动控制供水与停止。我们需要用到一个电接点压力表，两个中间继电器以及一个交流接触器。压力表绿色线代表下线， 将其接到 ka 一控制启动水泵。红色线代表上线将其接到 ka 二控制水泵停止，黄色则为公共线。我们送电试一下，低于设定值水泵启动，高于设定值水泵停止，你学会了吗？

昨天那个视频有朋友问电接点压力表接线的问题，今天我们再说一下电接点压力表。电接点压力表有三个指针，下面这一个黑色这一根是当前压力指针，就是我们管道的压力指针， 这一根绿色这个指针是下线指针，红色这一根是上线指针，中间这个有一个旋钮，有的是用螺丝调节这个旋钮按下去挡住这个 指针，这个上线或者下线的指针就可以调节下线压力或者是上线压力。接线的话，电接点压力表有三条线或者四条线，四条线呢是有一条地线，主要我们用到三条线， 三条线分别是公用线，还有就是下线触点的引出线，上线触点的引出线，这个颜色是不一样的，不同的厂家 不同的型号，他的引出线的颜色或者是位置是不一定的。像我这个就是红色的是公用线，黄色的是下线触点，绿色的是上线触点。压力表他总共就是有两个触点， 这两个触点都是常开触点，我们现在来看一下他的三种工作状态。 第一种状态就是当前压力指针低于下线指针的时候，那么公用线和下线触点之间是导通的。第二种状态就是 当前压力高于下线指针，低于上线指针的时候，介于这两个指针之间，这个时候公用线和上线触点或者是下线触点都是断开的，这两个触点都是断开的， 这是第二种状态。第三种状态就是当前压力指针继续上升高于上线指针的时候，那么公用线和上线触点之间引出线是导通的，就是这三种状态。

大家好，上次讲那个电梯等压力表的时候，大家还是不太明白这根线应该是怎么接的，而且这些原理是怎么回事。那么我们今天呢，给大家拆开了以后， 拆开了以后给大家讲一下这个电接点，这个磁柱律师的电接点压力表到底怎么回事啊？我们仔细看它的结构啊，他他的引线是这 黄线，红线和这边是有一个绿线，那么这个黑线的话是接地的，接壳的那个我们看一下啊， 那个黑线基本上没没怎么用，所有的触点的话都是黄线，红线和绿线，我们看一下，呃，每根线都在控制些什么？控制些什么？我们仔细看啊，像这黄线的话，我们看一下这根黄线，黄线接的是底下这个 片片，他们磁柱力吗？每个还都是有磁性的，这个是是底下的这根，那么我们看一下红线，红线在在第三个格上，第三个格的话是在这，他他是通的， 那么我们会发现，那么反过来我们再看一下另外一面，另外一面，另外一面我们看见什么第三个格，第三个格，这个也是同的，所以说红线呢，在两个设定点的时候， 两个深的点，那么我们把红线成为公共端，那么这个绿线呢？是在这是在第二个格里，第二格里这个针，这个针在什么位置呢？我们看一下啊，绿线，绿线是在这个 这个位置，这个是第二个格，那么绿线控制的是这个格，那么等我们现在这种初始化状态的时候，我们会发现是什么呢？绿线 和什么和这个红线是搭到一起的，是搭到一起的，那么他俩是通的，就是一直是通着的状态，等我们的，等我们的这个这个压力表指针，我们看一下这个压力表指针啊，这个压力表指针是有一根杆的， 等压力表指针起来以后呢，他会，他会推起来，他会把绿线和红线给他推开，推开以后呢，这根红线和绿线就不通了，他俩就不通了，然后还有一根这根黄色的这根线会跟着什么？ 会跟着这根压力表的指针，我们看一下啊，当我们指针走的时候，他会跟着走，对吧？他跟着走，那么我们再看一下这边，当他走到了呃 下设定点的时候呢，就是我们设定的下线的时候，他会起来把这个给他给他带开，带开以后呢，这三根线谁都不同，当我们继续打压压力超过了这个七兆帕的时候，这个黄色的这根线的这个这个针 就会搭在了红色的这根线上，所以说搭到这个红线上，那么是又通了，就是黄线和红线又通了，一开始的时候是绿线和红线是通的，嗯，那么等到达到上，达到上线的时候呢， 他就是黄线和红线是通的了，这就是点点点压力表的工作原理，一会我们操作一下，操作一下以后，我们更直观的，更直观的去看一下他是怎么工作的，好吧， 当我们那个接接电接点压力表的时候，我们的电接点压力表的减震装置， 点点点压力表减轻装置是是这个样子的，那么我们可以怎么样？根据我们刚才这个点点点压力表的这个这个这个刚才我们理解的这种线的接线方式，那么红线是中间的，叫公共端，那么呃 绿线呢？一直想他叫下线，如果说呃超过了下线设定点的时候，绿线就不通了，我们这个绿线接下线， 还有上线黄线，我们接上线，这样我们就可以减定这个点点点压力表的同端状态了，当他的状态变化的时候，我们的这个点点点压力表减定装置上面会有 会有灯也有蜂鸣器，也有蜂鸣器会响会响，然后测他的通断的时候，我们演示一下操作啊， 根据我们刚才的分析，我们来接线啊，接线就把这根红线接的是公共端，那么我们另外一根黑线，这个接的是这个黄线是空的，他的上线，然后我们的呃，另外 这个绿线呢，控制的是他的下线点，我们把它打开，现在现在下线点是 亮的，下下线点是蜂鸣器也响，下线值也有，我们来看一下啊，来操作一下，看现在没有打压的状态，没有打压，把压力源关闭，打开 压力起来，我们继续给他加压。 现在这个状态呢，就是你看上线下线公共端都不亮了，都不通的状态，因为他把绿线和黄线的这两个指针给他翘起来了，等我们打， 哎呀，超过七兆帕以后，你看看，你看看我们的另外一种状态啊。 嗯，打一星，现在是上限量的状态，当我们剪的时候呢，要慢慢的，慢慢的 动作，然后呢再上上线，再回来，当我们让他有一个动作这样的，这个时候叫上切至动作点， 这样就下起至动作点，然后读标准表就可以了。 点压以后看 好血压，我们来血压，看血压以后，对吧？你会了吗？

远传压力表有三根线，如果我们没有接线图，需要怎么接线呢？我们可以用万用表测量三根线之间的电阻值。首先我们测量这两根线电阻是一百一， 再测量这两根线电阻是三百二，再测量这两根线电阻是四百一，那么这两根线的组织最大， 所以说这根黄色的就是公共端，找到公共端之后，再用公共端和另外两根线测量， 首先这两根线组织是九十八，再测量这两根组织是三百零九， 那么组织最小的这根线接到变频器的零幅，也就是 gnd 组织最大的这根线接到变频器的正十幅。公共端接变频器的 avi 端子， 这个就是远传压力表的接线方法，这个是和变频器的实物接线图，这边是变频器恒压供水的参。
