电压表接线方法电动车
今天给大家带来这块电压表，有些车他电压表是上下浮动的，不是很准确，还有些呢他电压表坏掉了，就是仪表坏了， 那这个时候呢用这个仪表非常好用，因为这个仪表的电压他从十伏到一百五十伏通用。接下来呢我教大家如何安装，首先呢我们要把车子的面板先给他拆了， 拆起来之后呢我们要找到这边，你像大灯这边出来的线，这条是黑线，然后呢这两条线呢一个是电源的进线，一个电源出线，我们只要负极接到这个负极线，然后这 接到这个电源出线就可以了。这个电源线呢我们要给他拉开，拉长一点，拉长了之后呢我们把这个拔掉，把这个负极的线从这边给他捏开，给他弄长一点， 我们找到这边的负极，像这黑色就是负极线，有些车呢是绿色的，因为这个灯的组合线，他就是一个黑或者是一个力，他就属于负极线，我们把它拔开， 然后呢把这个线呢给他折一下，然后穿进去， 穿完之后我们把这个线压过来，然后给他扣回去啊，扣回去之后呢我们的负极线就接通了， 然后这是正极，正极的话呢这边有两条线，一条黄线，一条红线，我们拔开这个电门锁的插头，这条刚刚我们测试了，红色的是长通电源线，那我们把这线折一下， 然后接套这条电门锁出现，我们再给他插起来啊，打开钥匙， 那这个时候电压表就显示了电池的电压线接完之后呢，我们有配一个铝合金支架，配一个魔术贴， 魔术贴呢你把这一个撕开之后呢贴这一边，然后另外一边可以贴到仪表上，也可以贴到这个塑料件上面，对吧？然后呢铝合金支架， 那我们就把这个粘上之后贴上去，然后你可以锁在这边的刹车泵上，泵也可以锁在这边的反光镜上面，反正呢你们可以任意的自己安装，喜欢的朋友们呢可以进入我的小店去逛逛，合适的话可以拍回家哦。
粉丝21.8万获赞103.4万
相关视频
00:17查看AI文稿AI文稿拆下前脸仪表，顺着仪表线找到黑色和黄色这两条线 压表，正极红色线接仪表，黄色线，负极黑色线接黑色线，安装完成就这么简单。
1954临清市潘庄镇学林电动车门市部

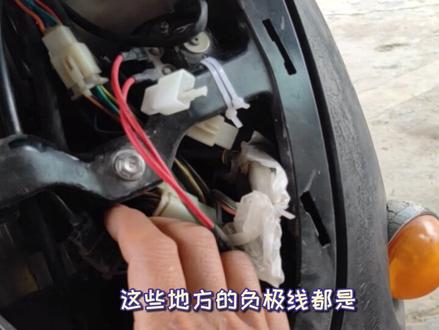

03:49查看AI文稿AI文稿大家好，我是修车小哥，这是一个电压表数是显示电压表，是拿来显示那个电压剩余多少的电量表，这个电压表结构很简单的，就是由一块 线路板，还有这个液晶显示屏，赌神了，他只有两根线，一根护膝垫和一根重疾片，黑色的是副鞋，红色的是宋集。 最近呢，有网友问我这个电压表怎么接线接到那个电动车上面去，这期就来教大家怎么接这个线，下面就用这部车来给大家讲解怎 怎么样接那个电压表的线路。首先把前面的盒子拆开来，然后找到连接这个仪表的那个线， 就是顺着这个仪表这根线下来的，就是这个插头这些线。然后找到那个总的负极键和总的正极键， 像一般情况的话，这个董的正极键都是红色的，有的是蓝色的或者黄色的，还有那个复习键，复习键的话就是共用的，接那个复习键的话可以从仪表这里接， 也可以从转向灯或者喇叭大灯，这些地方的户籍线都是共用的，一个样的都可以接的。那个正极键的话也可以从电门锁这里接， 修之前那一根，打开电门锁就会通电的那一根，看一下 这个就是那个仪表的线，如果分不清是哪一根线的话，我们也可以用这个数字万用表量一下那个线， 一般户型线都是绿色和黑色的，量到显示 是有电压出来，如果你的车是六十伏的，他就会显示有六十几伏的， 是七十二伏的话，就会显示有一十几伏或者是八十几伏这样。还有的就是歇的时候电压表的生物级一定不能接反了，接反了的话有可能这个表是会 烧坏了，现在来切给大家看一下， 六十六点四伏，这样切上去就可以了，还有也可以接在电门线的， 这样这个复习线随便从哪里切都可以，只要是那个复习线的都可以切，这个复习线是 通用的，这个电压表接线就是那么简单的，就是切的时候不要把正负极接反就可以了。好了，这期视频就分享到这里，喜欢我视频的朋友点击关注一下吧，欢迎点赞评论转发！
1555马山金钗乘龙双动力电动车（逗丁）
01:55查看AI文稿AI文稿一分钟学会电动车仪表的接线方法，这种仪表的接线方法其实并不难，只要你花一分钟看完老王的视频，以后你自己在家也能安装。 咱们先来看一下这个仪表上各线的功能，这根黑色线就是负极线 接电动车负极，这根红色线是电门锁进线接电动车总正极， 这根绿色线是电门锁回线，打开钥匙后他通电。这根白色线是尾灯线，可以接大灯和尾灯，用电门锁第二档来控制。这个蓝色线插头是喇叭开关 哎，咱们只要把电动车上的各线和仪表上的线对应上就行了，大家看这根黑色线就是负极线接仪表的负极，这根蓝色线是电门锁进线接仪表的红色线， 这根红色线是电门锁回路线，接仪表的绿色线插头就是喇叭开关了。接下来咱们先把电动车上的负极线和仪表的负极线接在一起，然后再裹上胶布， 然后再把仪表的电锁进线，红色线和电动车上的蓝色线接在一起， 然后再把仪表上的电锁回线就是绿色线和电动车的红色线接在一起。 最后把这个喇叭开关的插头插上，这辆车没有尾灯，那这根白色的尾灯线我们就不用接了， 然后我们打开钥匙看一下仪表的功能，完全正常，你学会了吗？
1212电动车维修老王

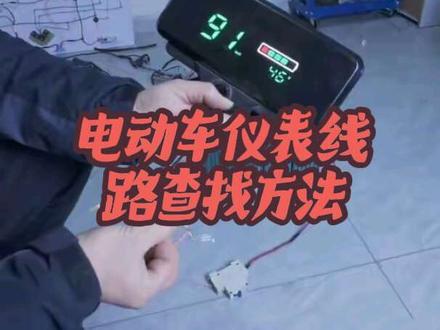

03:04查看AI文稿AI文稿大家好，电动车如何更换仪表及仪表线路的查找，今天呢就和大家一起分享电动车仪表更换方法以及查找线路。 我们在更换仪表之前呢，我们首先要看仪表后边的说明，断开呢四十八伏，七十二伏，连线六十伏，然后呢我们来看连线， 连线呢就是把这两个插头给它插起来， 插头插起来之后呢它就是六十伏专用，断开之后呢它就是四十八伏和七十二伏，我们今天用的电源呢就是四十八伏，所以我们把它给断开了， 我们先去查找仪表的正负极红色为正极黑色为负极 黑色接总电源，负极 红色呢在这里我们就直接接总电源的正极空开， 空开接入之后呢，我们现在打开空开， 这时呢仪表已通电，接下来呢我们逐一去检查每一根线的作用。 首先呢我们先检查这一根黄色的黄色触碰总电源，正 这时呢速度有变化，说明呢，这一根黄色的是速度的信号线， 然后绿色的绿色的呢是左转向灯信号线， 蓝色的蓝色的呢是右转向灯信号线，最后呢是白色， 白色的呢是远光灯信号线，这就是我们电动车仪表呢每根线的检查方法。
1129电车小王

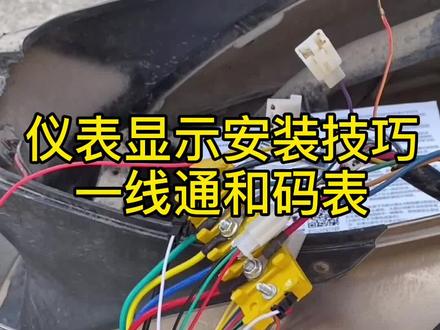

02:30查看AI文稿AI文稿找仪表线，我们刚刚那么多线都接好了，这个车子只剩下最后一根，那应该就是仪表，但我们不是自来任，说明书上说了，一般的车子的仪表线为紫色，这个车子正好是有紫色的， 我们一般的处理方法是把原装控制器的头剪掉，然后移到我们这个上面去，把这个头剪掉，移上去，然后跟车子对插就可以了。好的，我们现在测试一下码表，把油门转起来，它的指征能变化了，那就对了，有些液晶仪表是也能变化的。然后如果您在车尾找不到， 那我们可以去车头找。怎么来找？ 我们可以看到这个大仪表下面这些线都是小灯，我们不需要管它，我们只要找到它的一个大的插头，从仪表里面出来的， 然后它这个是它的大插头，我们不需要管它上面是什么颜色，我们还是看它通过一个转接头，通过这个转接头把这些颜色转成了什么。我们看这个转接头里面的， 他这美美里面有黄、黑、棕、绿、橙、紫，我们去后面找。这些是纯色的线，我们去后面找，肯定是只能找到一个颜色的，我们如果在后面能找到一个纯网的，那可能是仪表，但是不可能全部找得到，只有一根线在后面找得到。 所以我们先记住这三个颜色，黄、紫、橙，我们先到后面去找，看看能不能找得到。 黄，紫橙是黄，那肯定没有纯色的，黄是没有的，紫有的橙这边也是没有，所以我们判断它是紫色为仪表线就是这样来找的。 找到仪表线，先找对车子的仪表线，您可以都试一下码表和一线通，哪根有用接哪根就可以了。如果车子上认不出来，我们还可以把这个仪表这几个螺丝拆掉之后，它其实就是里面有一个显示电路板， 那我们怎么来认？因为仪表大部分都国产的，都是中文支付，比如说这个故障，他就是相当于那个一线通，就现在先智能的仪表，像这种他就能既能显示速度，他旁边还会显示档位的，他就是接一线通，他如果只会显示速度的， 那就是接这个速度，他是电压信号。呃，可以直接接电机线，或者他有些车子代码表的就接这根这些线，他是不接控制器的，他是大灯啊什么之类的显示。
235劲汇控制器
01:28

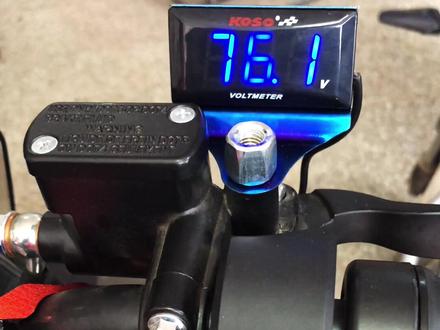

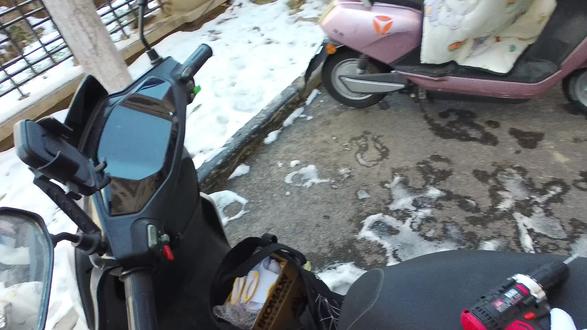

03:30查看AI文稿AI文稿啊，今天给这个车子装一个电压表，这个电压表这是卡到这个后视镜上了，放，这就这个车子是加装了一块锂电池， 加装了一块锂电池，就是在做桶的，一个七二三零的锂电池加了一个双控开关，然后现在这个脚踏板是七二三二的一个铅酸。 我们装锂电时候，如果是都装一个装锂电，一个装铅酸的话，一定要用两个充电器，像这个他是一个九号的原装充电器，这就是一个锂电池的充电器，他的电压自费用两个，他的电压是不同的，你看这个是 八十四伏，八十四到五十四伏，你看这个铅酸的这个充电器，看有没有写的电压，你看输出八十八点八，八十八点二伏，他是不一样的，所以说在用的使用过程中一定不能混掉 啊。下面我们打开前盖打开，嗯嗯，完了，这一个 d c， 你看啊，这个拔掉以后，这面是直供这个电源供电的，应该是五十七二伏的电池，七十三点五伏，还有电，它最高可以达到八十六伏 电压表试一下电压表，它会有一个误差，自行也便宜，这个仅做一个参考，黑的红的。 七十二点五。好，接线， 这个插上之后，下面我试一下，先开这个铅酸，先开这个铅酸试一下， 好，看一下这个电压表，七十二点七十二点七，七十二点六，好，我把铅酸关了，再开一下锂电。

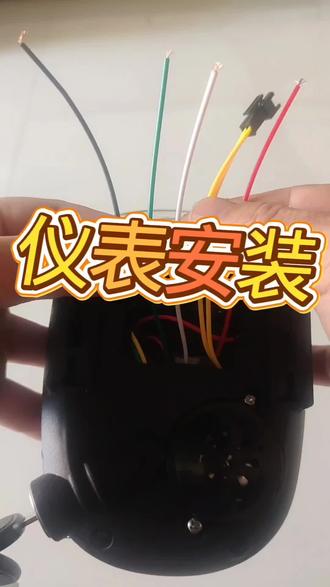

00:43查看AI文稿AI文稿朋友们大家好，今天给大家分享一下剪一款电动车大灯仪表的接线方法。有的粉丝说剪一款大灯仪表线路一大把，不知道他每根线的功能和作用，也不知道怎么接线。 首先这根红色线是电门锁的电源正极线，这根黑色线是仪表的电源负极线，这根绿色线是连接控制器的电门锁线， 这个白色线是大灯线，这两根黄色在一起的线是连接喇叭开关的线。最后我们再来看这根绿色的线，他是电压转换线，连接为六十伏，剪断为四十八伏。老铁们，你们记住了吗？记不住的朋友就点赞收藏起来，喜欢电动车维修的朋友双击加关注！
126电动车科普知识分享

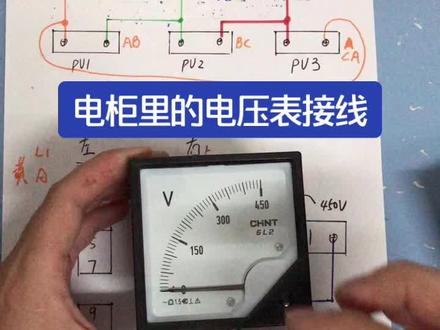

05:00查看AI文稿AI文稿我们来认识下面前这一款电压表，他的代号是 pv， 用来测量零到四百五十伏的一个交流电压，像我们单向二百二的，三向三百八的用于低压配电系统，背后有两个接线螺丝， 如果是交流电的话，我们就接一火一零到我们电源就可以试一下 一条零线， 不用区分正负啊。交流电嘛，给大家送电，现在量程是零伏，当我送上电源之后，指针马上飙上去，飙到二百三十多， 将近二百四十伏左右，二百三十八吧，把电一关指针掉下来，这个就是单向电压的测量， 如果说我们要用于这个配电柜，对吧？三向三百八的电压测量，那一般的话你需要三块，对吧？第一块的话你显示这个黄色和绿色，第二块显示绿色和 红色，第三块的话写成咱们这个红色和黄色三条象象线两两之间的电压。 但是一般的话在我们电箱柜上都会用这种电压转换开关配咱们这一块电压表，通过咱们这个转换开关，如果你打到这个 usb， 显示就是咱们这个黄色和绿色的电压，当你打到 usb c， 就是显示咱们这 这个绿色和红色，再打到 uca 的话，显示咱们这个黄色和这个红色的电压，来试一下啊，他左边的话是六个接线螺丝， 右边的话也是六个接线螺丝，左边的话你看他总共是对应三项三百八的电源，一和三这个接线螺丝通过一个连接片连起来，我们接电源黄色。 第二个的话是五和七，也是通过连接费连起来，接到我们的一个电源绿色，第三个的话九和十一接到电源红色， 而右边的话也是六个机型螺丝，他是两排，二六十是上面的螺丝，下面的话是四八十，二二六十， 我们接 pv 表电压表，其中一个螺丝，四八十二的话就接另外一个螺丝，通过转换开关分别显示他们三项时间的电压，我们来接一下线， 把右边接一下，其中电压表的一个螺丝接到右边上面，下面的话我们接第二颗接线螺丝， 好已经对应好，而左边的话刚好对向三下三秒八的电源，假如这是个电源开关啊，黄绿红 工业供电 三项三百八， 我们找一块光用表来进行看一下， 用他的通断档，那现在如果说是拨到零零的话，应该是哪个都不通啊，你看黄色和这两个螺丝， 绿色和这个螺丝三个都不通，然后我在 u 拨到 uab， uab 的话应该是显示黄色和绿色，那我看一下，首先量这个黄色， 他是通过这个一和三到第二个上面这个牌，再到这个接线螺丝的，你看通黄色到了这个接线螺丝，再看绿色， 通过下面这一排到第二个直线螺丝， 这是咱们这个 uab， 再看 ubc， ubc 的时候，他应该是显示绿色和红色的电压，咱们看一下黄色这个时候是不通的， 绿色应该是到第一个接线螺丝啊，通过这个电压转换开关转换的红色到第二个接线螺丝，这样的话就显示咱们这个 ub 和 c， 对吧？再打到 uca， 应该是显示咱们这一个 红色和黄色的电压，红色通过我们电压转换开关到第一个接线螺丝，绿色应该是不通的，你看没有？然后就是黄色，应该是到第二个接线螺丝，对吧？这样的话通过转换开关，然后通过这个连线到我们。
1763阿恒电工讲堂
07:01
14:55
00:37查看AI文稿AI文稿很多人问这个仪表怎么接，今天咱就用一个视频给大家讲明白。首先看这个红色的是正极，黑色的是负极，绿色的是电机控制器线，白色的是备用线或者是外置灯可以不接， 黄色的呢是喇叭线。如果遇到自己的电动车没有这个绿色的电机线，它上面总共是有四根线，可以先接上正负极，这样呢仪表就通电了。然后用这个绿色的电机线去 是另外的两根线，接的时候呢，把钥匙门打开，接上之后呢，拧动转把，如果后轮转了就证明接对了，不转就证明接错了，是不是很简单？
225大江电车维修
