电饼铛开关线路是怎么接的

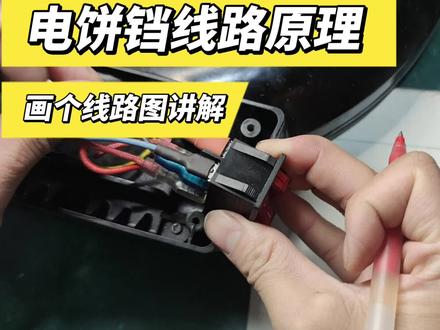

朋友们好，我是点春，今天我们来看一下美的的这一款电饼秤啊，是这个型号的啊，这个上盖给它拆掉了啊？为什么要拆掉呢？主要就是因为这个客户买了一个开关，然后回去这线路啊，他接不好，然后拿过来 我来帮他修，但是呢我一看也是一头雾水啊，因为搞乱掉了吗？平时我们怎么拆的就怎么装这东西，也没去研究过这个线路，那这次我就趁这个机会研究一下这个线路，然后给大家一起分享一下，讲解一下这个到底是一个什么样的一个流程啊，什么样的一个原理啊？全拆了啊？ 嗯，他这个就是上面一个发热丝，下面一个发热丝啊，然后这个还有指示灯，如果说不通过这个拆开以后啊，一开始我还不知道我量的上面有组织，不知道一个组织是什么，结果是发现是这个指示灯啊， 先看一下这边这个线路啊，这边你看我们出来一根，呃，这里是一共是六个插片吧，这个上面是六个插片，六个插片他有六个插头对吧？然后是 一个中的一个白的，一个黑的一个蓝的，这个是从锅里面出来的，然后这两个是电源线对吧？一共六个吗？就是说只要这六个对号插上就行啊，还有这个开关跟那个原厂的那个开关有一点区别啊，等一下一道讲， 现在我们来看一下啊，这个线头我都做好了啊，这边这个该处理的处理了，没坏的就不用换啊，然后这个该套绝缘的给他套着绝缘啊，然后最主要的就是做了一根这个线了，这个棕色的线，这个棕色的线，这边是电源线啊，然后这边是从这个锅里出来的啊，弄了一根小线连接了，然后 做了一个插片在一块。看到了吧？因为这个开关啊，他不一样啊，所以需要做这个不是原配的开关，他不一样，原配的开关力不连接啊。等一会我们再讲线路啊，先把这个装上去， 装上去我们看怎么接啊？首先我们把这个中线找到位置啊，中线的话插到这个黄色的这个插片上面啊，这个是白的，看到了吧？这是黄色的啊，这两个线就不分了啊，因为这两个线连在一块，所以说随便插哪一个都可以，你插哪个顺手就可以了。 然后我们给他放到这个位置，然后我们来看一下这个，呃，上盘，下盘啊，上盘可以总开关啊，上盘应该是上面一个开关啊，习惯性应该是这样子的。然后这个是总开关啊，上面这个是总开关，这个总 开关的话，我们嗯把这个零线接上去呐，这个零线接到这，这是电源线的零线啊，从插头那里过来的，接到这啊， 这个零线是需要跟这个黑线相通的啊，才是一个给这个整机供电啊。然后这个所以说他俩放在一组开关上面，这样放在一组开关啊，然后的话这边先接个电话啊， 接了个电话啊，我们继续啊，然后我们另外一组开关啊，另外一组开关是需要把这个白的跟这个蓝的连到一块啊，这个线路等会我们在线路图上再讲啊，白的跟蓝的连在一块，就是需要通过这个开关连到一块啊，不是直接连到一块啊，白的插中间，蓝的 插边上就可以了，因为这两个这个开关一开，这两个线就通了啊，这个开完一开这两个线就通了啊，这个中线跟他们都不通的啊，中间是只是一个指示灯而已啊，这个中线走这里只是给这个指示灯供电啊，然后走这一根线过去到里面去啊， 这只是给他一个供电啊，跟这个开关这边四根线都不相连的啊，只是给这个灯泡供电的，这样就可以了。我们把这个装起来，下期视频给大家画个图，然后讲解一下这个线路原理啊，喜欢我的朋友记得给我点个赞写评论，下期视频再见。
粉丝8931获赞2.7万
相关视频
08:40查看AI文稿AI文稿家里的电饼铛开关坏了，今天更换一下， 先拆掉坏掉的旧开关， 这个开关竟然是连体的，我想当然的以为是两个独立的开关，拆了半天拆不下来， 看把我急得手抖的厉害， 真是找不到窍门，干着急，没办法， 终于拆下来了， 这就是坏掉的旧开关， 连体的， 我用两个独立的开关代换，需要加工一下， 先来试装一下，看看尺寸怎么样，是否合适。 感觉两个开关叠放在一起稍微大了一些， 需要把边缘消掉的部分 和原来的旧开关对比一下，尺寸 宽度大离 经过加工后的开关大小基本一样了， 两个开关之间加了一个塑料片，粘在一起固定。 接下来开始安装新开关过程高速 测量一下开关通断 装线。 这种插拔的拆一次就变形了， 连接不仅用钳子夹紧， 整形 这个实在不行，只能用焊吸了。 焊接中 还是松了， 继续 上点眼药， 钳子夹紧 基本都紧了， 装上去 盖上盖子， 大螺丝 安装好了， 插电视机， 开关功能正常，修复如初。
142冬秋夏春
07:05查看AI文稿AI文稿朋友们好，我是点春，接着上一期视频给大家分享这个电瓶车的维修啊，这个电瓶车，今天我们在这个纸上面给大家画画图，然后我们来讲解一下这个原理啊，以后就知道这个开关怎么借了啊，怎么搞乱了你都不怕了？ 现在我们来给他简单的画一下这个线路图啊，先画两个这个发热丝啊，这个是一个上盘发热丝，然后再画一个下盘发热丝， 这两个发热是都是七百五十瓦的应该，然后这边他俩连起来， 自然是连起来的啊，有一个断是跟我连起来的，然后下来下来以后这边有一个保险丝 保险丝，然后这边就出来了一根线，就是一个棕色的线啊，就是这个上面的这个棕色的线啊，里面出来的那个棕色线，然后我们这边的话它是一个 朝下来啊，他这个顶盖上面有一个指示灯啊，就是那个面板上盖上面有一个指示灯，这个指示灯是接在这个位置的啊， 在这个发热盘的两端，也就是说这个发热盘供电这个指示灯就会亮啊，然后这边有一个温控啊，温控我们就给他画一个开关啊，这边是一个温控开关， 温控啊，他这个温控的这一段 还有一个接线，这个线就是那个白色的啊，就是中间这个呢，这个白色的线啊，从里面出来的出来一个白色的线，然后这个温控下面这个线，这个线是黑色的啊， 黑色的呢，就是这个黑色线啊啊，我们把这个六个线头啊都找出来，然后这是一个棕色线，对吧？画个圆圈在这里啊，这有三根线了，对吧？然后我们这边还有一根线啊， 这根线是再画个圆圈蓝颜色的啊，这个是蓝颜色的线，然后一二三四四根线了，对吧？啊？还有两根线就是那个电源线了， 地线是直接接上去的啊，我们就不管他了，地线是直接接上去的，然后这两个是电源线，那开关上面不是六个插头吗？一二三四五六，对吧？这是六个插片， 这个是 l 线，这个是 n 线，然后这个 l 线是到这个中射线， 他俩直接连起来，就是我接的那段小线啊啊，就是我接的那段小线把它连起来，如果是原厂的话，就是在开关内部直接连起来的啊，就插在一个开关的两那个黄色的两个插片上面的， 然后这边还有一个灯泡，这个开关上面有个灯泡，灯泡我们等一会再讲吧，我们先讲这个线路啊，然后就是他这个电路啊，主要是控制零线的啊，通过零线那个通断来控制 这个加不加热，开不开机啊，然后我们这个零线往这边过来，就接在这个开关上面啊，这就是那个大开关的一组开关啊，第一组开关， 这个开一开一的话就是一个总控总开关啊，然后开一接到这个黑色线上面去啊？啊？看到了吧？ 把零线通过这个开关给这个黑色线啊，封孔通了，然后这边就开始加热了呢，火线在这，回路在这，对吧？然后我们在这个第二路开关，第二路开关是从这里开始过来的啊？ 啊？是这个白的跟蓝的之间的开关啊？为什么呢？因为这个蓝的，我们看一下是上盖的那个加 加热，加热版的啊，加热丝的这个一端，另外一端是接的火线，看到了吧？这个零线是从这里取的呢，从这个温控后面取的啊， 也就是说这个电源零线先打开，因为这个开关始始终如果你想用就必须打开，这是总开关一开以后，这个地方零线 通过这个温控到这边，这个零线过来以后，经过这个第二组开关，你可以控制他这个给不给他供，供个零线，给他供零线的话，这边火线他是直接连上的，所以说他就能加热，这就是上下盘加热，然后这个 开关里面有两个小灯泡，对吧？两险多两个小灯泡，一个灯泡就开一的这个灯泡，这个是开二开一的，这个灯泡是在什么位置呢？ 我们来画一下啊，从这个黑色线到这个保险丝，这个棕色，这个这个这个地方在这个保险丝之前啊，在这个位置啊，有个小灯。 好啊，这是在开关内部啊，然后第二个这个开二的在哪里呢？开二的这个一个是接在这个火线上面啊，然后另外一端我们从这上面绕过来啊，不交叉，然后过来 啊，接在这个上面啊，接在这个零线上面看蓝色的颜，蓝色的线上面啊，是这样子的啊， 这样的话我们再捋一遍啊，这个是 l 线，对吧？给这个发热盘直接供过去，还有包括这个指示灯上面的指示灯直接供上，然后开关里的指示灯直接供上，还有开关两个指示灯都直接供上啊，这个是 l 线直接连接上的， 所以说 l 线是不受控的啊，受控的是这个 n 线， n 线是零线，零线我们过来以后，通过这个开一 就是总开关，总开关然后打开以后，那这个地方这个开关里面的这个灯泡就亮了，因为这边有一个零线了，他就亮了，然后这边再过来到这个温控这里，温控这边通上，然后这边这个发热盘就开始加热了啊，这个灯泡也开始亮了， 对吧？然后第二路，第二路这个开关在这呢，这个当这个总开关打开以后，这个零线是从这边过来的啊，通过这个温控这个零线，通过这个白线插在那个开关上面，然后这个开关找通以后，这个蓝线就有电蓝线，就是零线，零线就到这边来了。啊， 那跟这个构成一个回路啊，这上盘就加热，也就说这个开关是控制上盘的，然后这边那个开关里面还有一个指示灯，这个指示灯一段时间在这个 蓝线上面啊，这边过来一段是接在这个 l 线上面啊，这个开关一通了以后啊，这个灯泡就可以亮了啊，否则这个灯泡是不亮的，因为这个灯泡是在这个位置， 所以说这个捋清楚了，其实也不是很复杂，如果不捋清楚啊，有的时候六个线头啊啊，看来看去看不懂啊。好了，那这个视频就给大家分享到这了，喜欢我的朋友记得给我点个赞，写个评论，下期视频再见。
809家电水电维修
10:57查看AI文稿AI文稿今天我们修一下这个买地的这个电饼铛啊，这个洗的时候 进水了，然后这两个开关呢烧了，然后我们拆一下， 拆一下，顺便看一下他的这个原理啊，接下来我们就拆一下这个，好吧？拆一下这个电饼铛， 拆开了啊？拆开了以后大概先看一下 啊，我们先分析一下，好吧？从哪开始看呢？这个开关 进水了啊？然后这个开关的话，一个是我们这个电电瓶档呢？呃，是这样的，就是下面的这个电瓶档总开打开的话，他这个我们的这个下面的这一层就开始热，然后把上面的这个打开， 他是单独开上面的话，他是上面的不工作的，然后必须要先开底下的这个，再开上面的这个，然后他整个上面的这个就会也会工作，然后我们大概先看一下这个是个怎么一个原理啊？ 那我们就从这个镜线端开始看，好吧？镜线端的话三根线，红色的，对吧？这个橙色，这个粉色的，蓝色的，还有一根这个双绿的这根线呢？ 话就不用说了，那肯定是个接地线，对吧？保护的，那我们就先看一下这个火线，好吧？再看一下这个零线，我们火线的话从火线出发，火线的话看一下他去哪了 啊？他火线直接进来以后去了这个电免单里边了，对吧？然后我们不知道他里面是什么结构，那我们就先不管， 然后的话火线进去了以后进去了，对吧？进去了以后火线呢？ 接下来又出来一根，出来出来一根火线啊，反正我们的里面是未知的，对吧？进去一根出来一根，出来一根火线， 出来一根火线的话进了这个开关的这个边啊，先大概讲一下这个开关啊，这种开关的话，嗯，我们具体的一会再查一下他这个里边到底是哪个是 怎么个开，怎么个分。他一般的原理的话都是中间这个是公共点，然后我打到这边这， 然后的话出来一根火线进去一根火线出来一根火线，火线一个开关到这了，就当于相当于这个开关是中间两边，对吧？ 然后呢我们在火线呢基本上就这个这个样子了，然后我们再看一下这个零线，零线看他怎么走的呢？啊？慢慢的就把这个分析清楚以后，我们再画一个大概的一个草图， 是什么原理啊？然后这根火线零线进去，对吧？零线进去以后进到他的中间，然后的话从这边啊这边进去这边出来这边出来的话出来以后呢 和下边的这个就是和他的上盘的这个这个位置，这个有短接到一块，看到没？从这个地方，然后短接到这个地方， 然后呢另外一根线呢？就是进去的也进去到这个盘里边了啊，那说明进盘的就两根线，一根线呢是这根零线，一根呢是我们刚才的这根火线进去的，对吧？ 然后把里面的这个形成了里面的这个给两，给里面的这个设备供电。那电热炉呢？就是其实很 简单，它里面就是个电热丝嘛，然后不管上盘与下盘，对吧？我们先分析它这个开关怎么控制的。呃，大概是这样的，然后那我们先再分析一下啊，这根零线进去进去以后呢？因为它这个是个总开关，对吧？ 总开关就是下面的这个开关，必须是上面的开关，如果单独开的话，他是不亮的，就是不工作的， 所以说下面的这个开关开了以后，下面的这个工作，对吧？所以说这个肯定是在总主回路里面，这个开关肯定在主回路里面串的，所以说主回路里面串的话，说明这根零线进取出来，他肯定是在这个主回路里面，对吧？ 组合路里面串的那火线的话，这根火线是从里面出来的，里边出来的话，他火线接到了这个位置， 对吧？一个开关里面进火线又进零线，那肯定是有问题的，他没有负载的话，那那肯定是有问题的， 那所以说这根火线和这个零线里面肯定是公用的，公用的一根零线， 对吧？公用的一根零线，然后呢把这个灯给点亮了，然后这个灯这个指示灯也点亮了，所以说这根火线呢是进去，只不过是给他点这个灯的啊，那我们 火线然后呢 看一下啊？从这进去， 所以说这根总开关开与关，然后底下的这个底盘的这个就开始工作了的话，他只控制了一个火线，零线， 一个零一线，然后这就工作了，那说明那我们单独的，我们我们学过物理的都知道，一根这个线肯定是就是他只断了这个火，这个零线 只断了一个零线，说明说是这个零线是给那经过这个的以后给这个设备在供电 零线，零线已经有了，那火线呢？那火线肯定是这根线呀，对吧？火线直接进去的这一根线，所以说这个回路在串到了底下的这个底盘，底盘的这个工作的这个里边形成了一个 回路，那我们现在基本的一个回路里面的这个线路图已经就就有了，我们大概画一下，好吧？那这个我们看一下就是底下的这个回路呢，那肯定是串到了这个零线里边，那我们上面的这个盘的这个是怎么控制的呢？ 我们零线从这个地方串到了这个地方，对吧？这个地方我们看一下这个怎么怎么做的呢？ 哦，我明白了，他这个进去进去以后他又出来了一根线，出来了一根线，那如果说我们这个东西控制上盘的话，控制上盘的话，他他他他可以完全可以就是说是从这个地方直接接一个 那个零线给这个盘，对不对？完全是可以的，但是呢他呢就是说是把这个火线呢，是从里边进来，里边进去再出来一根火线， 出来一根火线呢要经过这个开关，对吧？经过这个开关，然后再直接从这个白线输出 控制到去控制那个，那个就是他的电热丝的那个火线，就是这个白线，他上盘的这个白线，那说明是怎么呢？说明就是说是那他为什么不把这个红线就直接从这个进线的这个地方接了呢？ 反而要从里边再绕一圈呢？那这个地方呢产生了一个功，就是相当于就是这根线进去以后，他可能内部呢是做了一个 那种自恢复的那种保险丝，然后保险是出了两个就是他进去，然后呢保险丝呢就是直接接到了主回路里面，就是接到了这根火线的这个主回路里面，主回路封了两路，那一路呢就是去 我们就说的他的这个这个总开关控制的这个下盘的这个这个这个这个加热回路，那另外一个回路呢？是从这个保险室出来，我们大概虽然说没有拆啊，没有拆单的内部，他的基本上原理就是这样的， 另外一根线出来以后呢进这个开关，这个开关出来以后呢出这个白线，然后进到了这个上层的这个上盘的这个电加热室，那基本上就这样子啊，那那火线进去零线，对吧？这个 白色的线，然后零线的话，他就是刚才的那个零线公用啊，这个零线公用的那个零线啊，进去以后他上盘下盘的都是肯定公用零线的，那上面的这个灯怎么亮的呢？我们 这个里面已经有了火线了啊，刚才那个零线呢，给这供了一个零线，所以说这两个之间呢， 零线和火线之间呢，再把这个上面的这个灯也点亮，所以说这个开关呢，就是这个地方作为一个 呃公用点，然后按下去的同时这个和这个导通，这个和这个导通相当于他一通二，就是按下去的时候这个和这个导通，说明这两个是这两个是同级的，这两个是相同的，在内部肯定是连在一块的 啊，这就是这个玩意的大概的原理。然后这个东西坏了，坏了以后呢？呃，这两天呢，我把它先短接一下，一会呢我把它短接一下，短接一下呢，我们就电烙铁先短接一下，以后我们电烙铁先工作 让他用，然后过两天呢，我把这个这个东西短接呢？我们怎么短接呢？就是我就直接把这个 这个这两个捏一块啊，然后这两个也捏捏一块了，直接让他那个直接让他，直接让他工作，然后那个这个插头一插，然后就工作了。过两天这个开关我在网上定了一个，回来以后换一下就好了 啊？大概这个就是这个这个电瓶刀的这个开关的这个原理吧？工作的一个一个原理其实很简单啊。
681Wynn
01:18查看AI文稿AI文稿你们家的电饼铛开关坏了还是不会换？今天我跟大家讲一下啊，其实很简单的，在家里自己动手都能换上了。大家看一下啊， 像这种开关，四个轴的开关哈，其实是最简单的，这两个是上盘，这两个是下盘啊，这个直接当换上就行了啊。像这种六个插的开关哈，其实也很简单换起来啊。 知道这里这个铜色的是零线，我们就比较好做了，这两个招是一进一出哈，就是开关，一般情况下哈。嗯， 这点完线，这线这个蓝色的基本上都是零线，零线就插这个红色的就没有错了啊，只要你看到红色的线 是一进这个插一进的，这个就插出的，这个插进的，这个就插出的，这就没问题了啊，这就换起来比较容易了啊。
247潍坊-大苏哥(维修)
02:35
02:16查看AI文稿AI文稿大家好，我是小马哥，今天呢咱们学习一下家庭当中禅运的电冰箱上面的船新开关的接线，走吧，咱们一块去看一下吧。 现在大家看到的这就是一款家庭版电饼铛，分为上层加热和下层加热，下来咱们看看它的加热区域， 这就是电饼铛的加热区域，分为上层加热和下层加热，内置上下层加热管。下来咱们看看电饼铛的开关区域， 现在大家看到的这就是它的开关区域，分为总开关和上盘开关，总开关控制着下层加热区域，只有总开关打开， 上盘开关才可以打开，否则按上层加热开关没用任何反应。下来，咱们学习一下它的开关， 现在大家看到的就是电饼铛上面的开关，两个开关案件，一个负责上层加热，一个负责下层加热，下层加热打开后，上层加热开关才可以工作。下来，咱们看看它的内部接线， 现在大家看到这就是它上面的接线区域，左边三个一排是总开关，右边三个一排是上层加热区域。开关下来咱们看看开关内部是如何跳线的， 现在大家看到的就是实际中电秉当开关接线图，嗯，是零线， l 是火线。 总开关打开以后下层加热开始工作，下层加热开始打开以后，上层加热开始才可以的电，这是按上层加热开始，上层加热开始工作，只有总开打开以后，上层才可以的电， 上层加热和下层加热在开关上都接零线，主要是上层加热和下层加热开关内都有电源工作指示灯。好了，今天视频就到这里，明天给大家简介一下他的电源工作原理，拜拜。
103济源电工电路
00:52查看AI文稿AI文稿这是一个电饼铛，很多人叫他电饼铛啊，叫啥都可以。这个是一个开关，坏了，不能正常通电，这是一个船型双控开关， 把它换上就行了，很多时候电器就是这样，换一个小配件就好了。 这个修好是十五块钱，如果是你的话，你会选择是修呢？还是再买一个？一般情况下年纪大一点的和年轻的他们的选择都不一样，这个大致分为这两种人来修东西吧。 嗯，一般都是什么选择呢？这个你们猜一猜。到下一期我来讲一讲这个这两种人的选择。

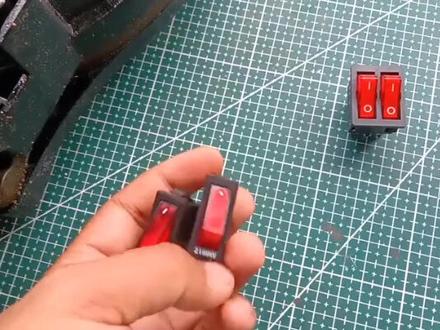

04:35查看AI文稿AI文稿大家好啊，这是一个电饼铛啊，就不给大家翻过来了，这个电饼铛都知道你使用的再干净呢，最后边呢还会油滋滋的哈，我戴手套了，所以说手不是很严重，修这种带油的东西一定要戴手套。现在给大家说一下这个开关啊，看到了吧， 电饼铛呢，大家都知道这是两个开关放在一块的，你看这一个这一个这俩都得换了，这个两个开关呢，他俩是合在一块的， 一个控制上面，一个控制下面啊，因为你可以想象着两个发热盘啊，这个更换这个开关呢，需要注意，大家看啊， 电饼铛的开关呢，一般是这样式的，看了吧，这种呢叫双联，双联单控开关，看了吧，一个控制一面，这是跟他呢是一样的，这种呢安上去以后呢 就 ok， 非常美观，但是这种呢价位呢就稍微呢比比这个贵一点，像我们这个必须要换这两个，用这两个也可以，也可以带换这一个，但是啊他接银角接线定义呢，都是一样的，但是这两个开关你怼上去以后呢，因为他是分的，所以说上完以后中间会有个缝， 实用呢，不影响使用，但是呢有一点点不美观，这种呢上上很美观，那为什么要用两种呢？因为这种呢进价呢就稍微比较贵一点，这两个我们地区呢，一个是五块钱，他俩换呢十块钱，这个要给用户上呢，就得十五到二十， 可能质量呢差点，还差个五块六块，那为什么啊，这两个十块都是丑的，差不多，这个就贵一点呢？因为就差这啊，看了吧，你像这种原原装的呢就 好看，嗯，你像这种不是原装的也不影响用，但是呢会有个缝的，这个呢就需要给用户换，换的时候呢，用户扔这就走了，所以说呢，要跟他沟通啊，南方地区我不知道什么情况，尤其我们北方啊， 这个难产的用户非常多，尤其是老年人啊，所以说要说明白了，你是要五块钱一个的， 还是要这个好的原装的上上呢，特别美观，嗯，没有任何问题，非常好看，但是价格呢，稍微贵一点， 不要认为啊，哎，有些用户可能用北方人，有些老人该以为了，哎呀，这一开关不五块钱吗？你这换两个才十块钱，为什么要我十五，要我二十呢，对不对？所以说呢，这就是同行要注意啊，一定要当用户面说明白了，你要哪个？这原装的呢好，你嫌贵呢可以上这个，这个 便宜，这俩十块钱用用呢是一样用，但是上完呢，中间有个缝，不太美观，是吧，你是要质量，你是看价格还是看看外观哈，让用户自己决定，所以这个呢就不能给用户换了，这要等他来， 这也是很无奈啊。然后说一下这个接线，接线啊，因为这个呢是六根线，大家看到了吧，左面呢， 左面接三个，右面接三个，因为是两个开关吗，所以是六根线，那怎么接呢？其实很简单啊，这种这种呢带灯的呢，是最好接的是六根线的，其实呢跟多型锅开关接法呢，都是一致的，大家看啊， 看到这个点没？这个点呢有一个金色的面，看了吧，这个呢就是带灯一端，也就是这头看了吧，然后他相对的，他相对的这面 呢，也就是这个点我就不播了，这个点呢他也是因为他，大家以这个为例，大家看这个，大家看了吧， 你接的时候呢，这个灯呢，他俩是并在一块的一根线过来的，所以说这头呢第一个开关这个金色数点是金的，那第二个也是金的，他不可能说第一个是金的，第二个呢 就用这个颜色了，那是不可能的，所以说呢看了吧，所以说你把这两根灯弦找到了，这两根灯弦呢就一左一右，所以说你换的时候呢，如果对于爱好者来说，你拔一根上一根，看到了吧？先把这两根金的呢左右上完了，剩下这四根 一二三四，然后呢也是啊，拔一根上一根，这样式呢你就乱不了了，没有任何问题。这种呢还有一种四四根线的， 就一面两个开关，一面开关呢是两根线，他呢没有指示灯，他那个指示灯呢在前面那是单走的线。后期呢再给大家讲啊， 因为这个用户呢没来啊，所以说不能给他换这种东西呢，是吧？也不值什么钱，在磨磨唧唧犯不上啊，所以说要等用户来再说，要哪个自己决定好了，是，谢谢大家观看，拜拜。
189顺网科技a
10:51查看AI文稿AI文稿记录生活，分享知识。大家好，我是大飞，今天朋友拿了一个电饼铛过来啊，说他这个电饼铛通电没有任何反应，咱们下面一起来看一下是什么问题。好，咱们现在来看一下这个电饼铛啊，这个电饼铛据朋友描述说这个插电没有任何反应啊，那么咱们现在插电来试一下啊， 果然没反应啊，这个指示灯也不亮啊，大家看一下，在这里有一排指示灯啊，看一下这个指示灯两个都不亮，咱们先按一下这个开关，看有没有反应啊， 按开关也没有任何反应啊，开关的灯也不亮啊，那么像这种情况，我们首先要排除这个电压线，看这个电压线有没有短路或者断路 啊。呃，咱们先测一下，看有没有短路啊，应该没有短路啊，有短路的话都放炮了。咱们先测一下啊， 没有短路啊，那么现在我们把这个电瓶车的外壳打开来看一下啊，看确定一下，看这根线有没有问题啊？ 他这个接线地方在这里啊，看一下，这里有一颗螺丝，这有一颗，然后这两个垫子下面有两颗螺丝，嗯，先把这两个垫子挑起来 好了，咱们现在把这四颗螺丝卸掉啊，卸掉了，咱们测一下，看这根线通不通啊？ 好了，这个盖子就拿开了，咱们可以看到里面的线了啊，咱们把这个镜头往低的放一下， 这样大家可以看的更清楚一点啊，那么我们看一下啊，从插头这里过来啊，这里面有三根线， 呃，这一根呢是火线？应该是啊，这根应该是零线，然后还有一根啊，接在了这里，这边是地线， 那么咱们现在这个地线咱们不用管啊，咱们就测一下这个灵活线啊，通不通啊？ 首先测这一根啊， 哎，这个就直接不通吗？换另外一个， 这个是通的啊，看这个是通的， 那么如果说这根火线的话，另外一根是零线，零线是断的啊，咱们看一下从哪断的呢？哎，看一下这俩这里应该是经常窝的地方，是不是这里断开了？ 咱们把这个拆开啊，一会直接从这剪断，咱们测一下。 直接从这干开啊，干开，把这个线拨一下，咱们测一下，看哪里断了， 好了，现在再测一下这个绿线， 哎，还是不通， 哪里断了呀？ 啊？刚才是没有接触好，这里是通的啊， 呃，再测一下另外一根，另外一根咱们刚才测的是通的，再测一下啊，好，现在都通了啊，都通了，咱们现在从这剪断，然后把这个线给接上，就应该 ok 了啊， 把他原来这个固定线的这个圆给他套上去 啊，再把这边拨一下啊， 好了，三根线已经剥好了。那我们这样直接接行不行呢？呃，这样直接接的话，缠那个绝缘胶带的话不好插，咱们直接找热缩管线给套上去啊， 好了，把热缩管套上去，咱们现在就接线啊。 嗯，先把这个底线接上，然后这样接完之后啊，咱们不要着急把这个螺丝管套上去啊，咱们给这个接头，这两挂一点稀啊，防止他脱落 啊。这三根线现在已经全部把吸给挂上，那么咱们下面把这个热缩管给抹过去，然后用打火机烤一下啊。 哎，这个还不行了，这个热缩管，这个西瓜的这个西块有点大啊，看一下这个行不行？ 不行啊，这个热缩管都套不过去了，咱们直直接用胶布裹一下就行了啊。 好了，这三根线现在就接好了，咱们现在把这个后壳稍微装一下，然后咱们通电试一下啊。 装后壳了，咱们现在这个后壳现在这个线没固定，不好装，咱们直接通电。呃，先试一下看有没有动静啊， 有动静的话咱们直接一次到位啊，打开开关试一下啊。哎，这个开关的指示灯已经亮了啊，给大家拿起来看 看一下，看指示灯已经亮了，再按一下这个好，这两个指示灯都可以了啊， 那么这个电饼档啊，就是一根电源线坏了，那么咱们下面把这个电源线给，嗯，固定一下啊，固定一下，把这个外壳装进去。好，这个后盖现在已经装好，咱们把这个锅翻过来啊， 好，咱们现在插上电源啊，打开开关 好，这个电压直灯现在已经亮了，咱们再看一下下面这个 看一下啊，这个指示灯已经亮了，但是这个上盖为啥不加热呢？ 上牌为啥不加热呢？每天问一下朋友啊，看他这个上盖加热，这个直灯亮不亮啊？ 好了，这个电饼铛就修到这里啊，就是电源线有一根线断了啊，重新接上之后已经好了啊， 那么通过观看刚才的视频，相信大家看到了这个电饼档通电没有任何反应，其实问题很简单，就是一根电源线有一根线断了，把这根线重新连接好之后，呃，这个电饼档已经通电，正常，可以正常加热。 这个问题很简单啊，小白也可以自己维修好了，咱们今天的视频就给大家分享到这里，大家有什么问题请在评论区留言，喜欢大飞请关注、点赞加转发，拜拜！
522大飞电子维修
00:28查看AI文稿AI文稿大家好，我是王康，今天主要跟你说一下电饼称我们的电源方法怎么接？二百二的就是两根线，一根零线，一根火线，三百八的三根线就接三根火线。还有一种是通用的，是四根线的，把三根火线拧在一起 接火接火线，剩下那一根接零线，这是二百二的接法，三百八的接法就是这还是接零线的接零线，把这三根火线分开接三根火线，这通用的必须要接零线，因为通用的我们加热这个加热管，就二百二的加热管。
363华通商厨
00:16
00:29查看AI文稿AI文稿咱们在试着电瓶的时候，充上电之后，这个只是灯，他不亮，不加热的时候，咱们要看看这一颗线，这根部有可能短路，他是结须。 咱们呢把这个电饼成斜给他，给这个线绞开三根线，什么颜色接什么颜色把它接上就行了，这个饼成都可以正常使用了。
324家电李哥
01:14查看AI文稿AI文稿这个电饼铛，嗯，顾客换了一个开关，换开完之后呢，然后他再跳着我们来修一下。 他这六根线呢哈，是由零下火线之分的，呃，插错了就会跳涨，所以说必须是怎么拔下来的哈，就怎么插上， 若是插错了，那只能找专业专业的维修师傅去去操作了哈，那就弄不了了。 这个呢就是顾客自己买这个开关画的，画了之后的结果就跳着好了，现在这个线哈线都给他重新拉着那个正确的思路插好。然后呢插电 放电看一下啊，哎，充上电了看一下电流啊，非常正常啊，这是五点四安，关了这个底座的就成零了，然后再打开这个底座，嗯，又正常， 再刮这个上边，哎呦，好危险，好，从二点七按正常啊，那这样呢，把下面先涮了一遍哈就好了。这个电瓶车呢就修好了。
02:04查看AI文稿AI文稿这个电瓶大号之前是这个开关坏了，上面发烫，下面一个盖子不发烫，然后就买了新的开关。这个新的开关坏上去之后啊，看到没有烧了， 为什么会烧呢？可能是哪里有短路了，然后没办法还用他这个开关，然后把这里面的拆到这上面，然后再装上去看效果。 这个也是有组织的，为了这个安全起见，先远离他，等一下，不然又爆了。然后来看一下效果，插上去 哦，现在是好的了，没有炸了，没有炸就说明搞定了，看一下 ok 啊，刚才都吓到我了，我去。好，然后我们再来把它给装好， ok， 搞定。
140IT男技术骚

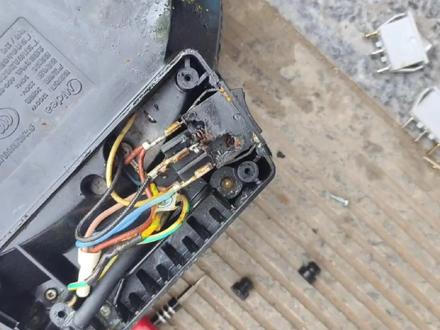

01:08查看AI文稿AI文稿家里的电饼铛坏了，开关都烧焦了，自己动手把它修好。没有原装的整体开关，我选择了两个单独的开关合并在一起用。 用热熔胶枪固定好两个开关和接头。
46乐平同学
02:59查看AI文稿AI文稿我们更换一个美的电瓶车的双联开关，我们常用的双联开关和美的原配的略有不同， 这是开关的六个插片，这边开关这边就是灯线，我们首先把两个灯线插片给它连接起来， 电源线的火线零线接在这个位置，剩余的四根线那么就是从电饼铛里面出来的线， 因为顺序打乱了，我们看一下怎么来判断他的接线顺序， 这个是里边上边的发热丝，下边的发热丝，四根线就是这种顺序， 怎么检测？首先我们由乱用表测组织，四根线当中有两根线，他们之间的组织是零，那么我们就标记为二和三，二和三，他们之间的组织是零， 然后用二或者用三和其他的两个线侧组织， 有一个组织是八十多个欧姆，那么这个线我们就标记为一， 剩余的一个线，他们之间的组织是一百 六十左高五，也就是两倍的关系，那么我们就标记为四 一二三四这四根线标就好了。我们验证一下，测一下组织，二和三，零一和二三四之间都是八十多个欧木， 二三和四之间是一百六十多个哦，也就是这个组织和他俩之间是双倍的关系。 验证好顺序，我们编辑好一二三四， 那么开关上我们也同样的编号，按这个顺序一二三四 对应的线头插在对应的编号上就可以了。 使用时火门关闭下盘开关，那么下盘加热， 如果想用上牌加热，那么下牌必须关闭，然后再关闭上牌，这样就可以正常使用。

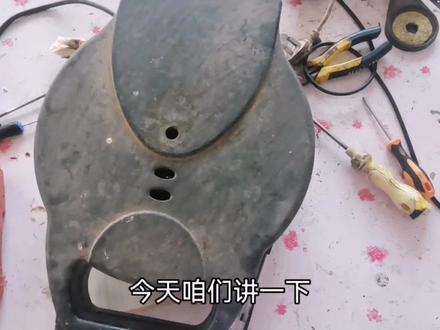

06:17查看AI文稿AI文稿今天咱们讲一下电饼铛电路工作原理，这是一个电饼铛，这里 二合一开关，上发热盘的电源指示灯，一个下发热盘的电源指示灯。图跳式温控开关有发热盘，上发热盘，下发热盘，下面咱们看一下 电饼铛电路 工作原理， 这是二百二十伏的电压经过二合一开关， 二合一开关，二合一开关过来之后， 大 到头条是 温控开关， 温控开关过来之后就是一个电源指示灯， 这个是电源指示灯的零下， 电源指示灯过了之后就是发热盘， 一个上发热盘，一个下发热盘， 下发热盘， 这个是上发热盘， 他们的基本电路就是这样的，二百二十分的电压活下零下经过一个二和一的开关，是两个开关在在一起。 上发热盘的开关，上发热盘的凸挑式温控开关，上发热盘的电源指示灯，上发热盘， 这是下发热盘的开关。下发热盘的凸挑式温控开关，这个是下发热盘指示灯，这是下发热盘。他们的工作原理是当爱把爱的电压接通之后， 经过温控器，然后电源指示灯亮，这两个发热盘加热出挑射温控开关温度就是一百八十度的， 当发热盘的温度加热到一百八十度以上的时候，这个温控开关就会跳开，二百二十伏的电压就会断开， 电源指示灯灭掉，发热盘不再工作，下发热盘也是接通电源，下发热盘温度达到一百八十度以上的时候， 图条是温控开关断开，下发热盘的电源指示灯灭掉，下发热盘不再工作。当这两个发热盘温度下降到一百八十度以下的时候， 图条是文横开关继续接通，然后电源指示灯亮，两个发热盘开始工作。电饼层的电路工作原理就分享到这里，请关注 收藏，长按点赞三秒钟和评论区多多留言，谢谢大家的观看！
150看我修电器
04:14查看AI文稿AI文稿我们来看一下这个电饼档啊这个电饼档是啊，客户拿过来的啊，然后他这是插电啊，没反应，开开这灯也不亮，开关这也不加热，我们拆开看一下啊，什么情况？ 他这个功率应该是几百瓦的，不到一千瓦应该看不见了啊， 这种螺丝刀还不是十字口的啊，我找一个他还是其他口的 五角星呢，这个是五角星的，没有这五角星的你还打不开？ 首先我们插电啊，量一下这个开关有没有，有没有电啊，有没有软式服进线 油二百三啊，这说明这个是通电的啊。 好，我们把这个开关拆下来了啊，我们这个万能表打到二极管档啊，我们看一下这个开关有没有坏啊，然后这是关的啊， 这没有声音啊没有声音，然后我们给打开 啊，响了啊，那说明这个开关就是没有问题啊，开关是好的啊，等会给他装回去，我们看一下这个加热盘的主。 是啊，六十五十亩正常 没电，我们看是不是这个加热盘也没坏。六十五组织也好，我们看是不是保险烧了啊， 保险丝还好好的， 找到原因了啊，这个温控啊啊温控坏了啊，烧掉了啊，这温控我们看一下啊，这个是 幺八五的啊，一百八十五度的温控，烧了以后他不通电了， 买一个，我网上买一个就可以了啊，在温控坏了以后我们买回来我们看一下啊 啊一样的啊，这个温控一样的啊，他送的龟子啊，龟子，我搞电脑的，你看都没有龟子吗？比他这个好多了啊，龟子 好，我们看一下型号啊啊一样的啊，幺八五的好，我们给它装上啊。 好，拧紧啊，把开关装上 啊，我们给他上好了，插电测试一下啊， 这个指示灯亮了啊，加热。你看啊，可以调的啊。关掉了啊， 再开开，这里也通电了，他这个开关有一个指示灯，他这个指示灯烧了啊，这不影响啊，这都可以使用啊。好了，这就修好了啊，今天的节目就到这里，感谢大家收看，拜拜。
965金瑞电脑维修部

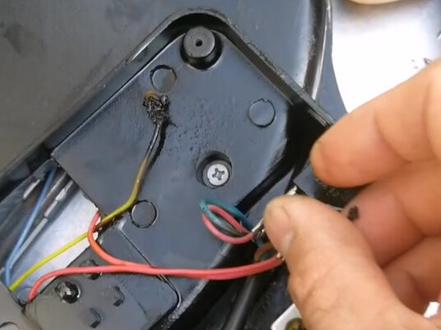

01:18查看AI文稿AI文稿咋回事？你说 好，现在咱们把这个后盖打开啊，后盖打开，咱们再检查，打开了啊，这现在现在他这是一根线断了啊，这个问题是非常明显的啊，把这个线接上就可以了， 这根线呢，就是这根线进，这是火线啊，这是从电源线上过来的啊，从电源上这是火线，他这根线断了，所以说呢，就现在都不充电，还有这个零线上他也有烧糊的痕迹啊，咱们都要处理一下。现在咱们把这个线都接好了啊，把他原来这个这个 线不好的地方也处理好了，这个地方咱们用热缩管给缩好了啊，非常好啊，打开试一下，灯亮了啊，这个现在已经亮了，亮了，亮啊，现在已经完全修好了啊。今天的视频就录到这里， 想学家电维修，请关注顺丰家电教学今天的视频。嗯，今天的视频就到这里啊，下课！
146书锋家电（勿连赞）
