大家都知道电工有三把锁,自锁、互锁和连锁,现在我们讲讲连锁控制线路。 所谓连锁控制,就是第一个接触器动作后才能启动第二个接触器,典型的线路有顺起逆停线路、顺起顺停线路等等。先给第一个接触器接个自锁线路,从控制电源输出一向线 连接到接触器磁力线圈 a 一 端, 顺便再引出一根线, 把第二个接触器的 a 一 端也连接上,这根线就是两个接触器线圈的回路。 接下来从控制电源再输出一项线, 连接到停止按钮红色触点这边也就是长臂触点任意端, 然后从另一端输出两根线, 一根连接到接触器辅助触点常开端是三作为自锁线路的电源,另一根连接到启动按钮绿色这边也就是常开触点任意端, 然后从另一端输出一根线,连接到接触器磁力线圈 a 二端, 从接触器下边的磁力线圈 a 二段输出一根线,连接到辅助触点常开端十四,形成接触器自锁线路 都接好了,按一下启动按钮,接触器熄合,按一下停止按钮,接触器断开。那么我们如何通过连锁方式控制第二个接触器呢? 也就是说要第一个接触器吸合以后,再给第二个接触器提供控制电源。辅助触点常开端十三的电源是通过停止按钮长闭端传输过来的, 接触器启动与否它都是有电的,所以不能用。接触器吸合后,磁力线圈 a 二端肯定是有电的,下边的 a 二与常开端十四相连,也是有电的,还有启动按钮常开触点也是有电的, 辅助触点常开端十四,可以引出一个电源,下边的 a 二也可以 我们从最近的启动按钮常开触点接线柱上引出一个电源作为第二个接触器的控制电源。和第一个接触器接线方法一样,连接到停止按钮长臂触点任意端, 然后从另一端输出两根线, 一根连接到接触器辅助触点常开端十三,另一根连接到启动按钮常开触点任意端, 然后从另一端输出一根线, 连接到接触器磁力线圈 a 二端, 最后从磁力线圈 a 二端输出一根线,连接到辅助触点常开端十四,形成接触器自锁线路 都接好了,我们试一下,直接按第二个接触器的启动和停止按钮是没有反应的,只有先启动第一个接触器后才能启动第二个接触器, 第一个接触器的停止按钮能同时断开两个接触器的电源,这就是最简单的连锁控制线路,感谢大家的支持!
粉丝28.6万获赞136.4万

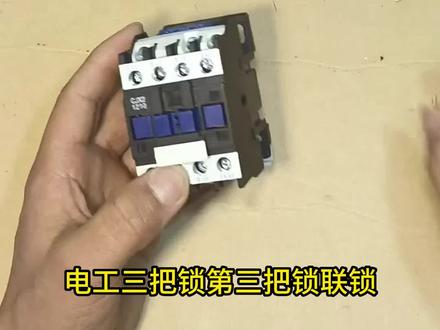

电工三把锁,第三把锁连锁给接触器的线圈 a 一,接上一根零线到电源端的零线上,红色停止按钮长臂点的一端接上一根火线到电源端,火线长臂点的另外一端接上一根控制线到绿色启动按钮 联络常开端的一点常开点的另外一端接上一根导线到接触器的 a 二线圈点上,此时通电,它是点动控制在绿色启动按钮输入一侧的常开点上,定出一根导线到接触器的 n o 十三点上,常开点的另外一端 n o 一四, 并出一根导线到 a 二线圈接线柱上,此时核查送电,按一下绿色启动按钮,接触机吸合并保持自锁,这就是一个自锁的线路。那什么是连锁呢?我们从第一个接触器线圈 a 一点,并出一根导线到第二个接触器的线圈 a 一,再从第一个 接触器连欧输出的十四点上,接上一根导线,并连到绿色启动按钮两欧常开点的一端,同时按钮的常开点也并连出一根导线到接触器的线圈十三 联欧常开点上,这个是第二个接触器的自锁线。绿色启动按钮常开点的另外一端接触一根导线到接触器线圈 a 二 a 二,同时也并连出一根导线到十四 l 常开点上,这根也是自锁线,是与对应十三常开点自锁线合并为一条回路线的,此时我们合闸送电,第一个接触器吸合,并且保持自锁,打通上下十三、 十四两个触点,这时第二个接触器的线圈才会得到电源。我们按下第二个接触器的启动按钮,第二个接触器吸合,并且保持自锁,按下停止按钮,两个接触器同时断电,当第一 一个接触器没有吸合的时候,启动第二个接触器按钮是没有作用的,只有开通第一个接触器让它吸合,第二个接触器才会吸合,这就是连锁的作用。

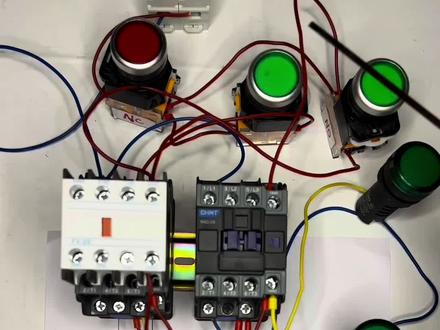

今天分享交流接触器连锁控制回路接线方法。那咱们开始接线吧。首先零线连接到 k m 一 和 k m 二的 a e 端子,然后火线连接到 s b 一 的长臂点, s b 一 的长臂点连接到 s b 二的长开点, 然后 s b 二的长开点连接到 k m 一 的线圈 a 二端子。 然后是接 k m 一 的字所回路, s b 一 的长闭点连接到 k m 一 的长开点, k m 一 的长开点连接到线圈的 a 二端子, k m 一 的字所控制回路接好了。接下来接 k m 二。 s b 一 的长闭点连接到 s b 三的长开点, 然后 s b 三的长开点连接到 k m 一 的长开点,做连锁 k m 一 的长开点咱们用完了,长开触点不够,所有加一个辅助触头。 接下来是 k m 一 的长开点连接到 k m 二的线圈 a 二端子, s b 一 的长闭点连接到 k m 二的长开点, 然后 km 二的长开点连接到线圈 a 二端子,两个接触器的连锁控制回路接好了,接下来接指示灯,两个运行指示灯的零线连接到一起, kme 的 长开点连接到运行指示灯 hl 一 接线柱, km 二的长开点连接到运行指示灯 hl 二的接线柱 指示灯也接好了。那咱们送电测试一下。 按 s b 二十, k m 一 吸合,运行指示灯 a k l 一 亮,按 s b 三十, k m 二吸合,运行指示灯 h l 二亮, 按停止按钮, s b 一 时两个接触器都松开,按 s b 三十,接触器不吸合,因为是 k m 一 不吸合,常开点断开状态, k m 一 吸合后,常开点导通 s b 三才能控制 k m 二,这就是电工三把锁里的连锁控制回路,你学会了吗?

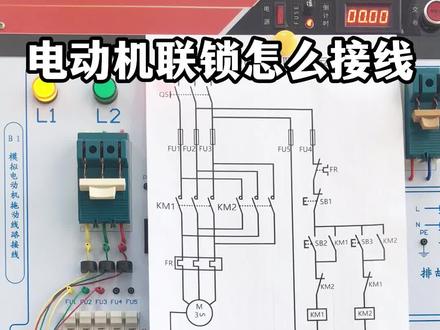

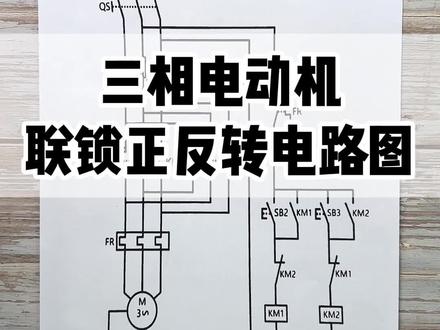

大家好,今天我和大家分享一下第二电工实操科目二 b 版三项电动机接触器连锁正反转电路的接线方法。本次我们主要来学习一下主线路。 我们先来看一下进线图,从图中大家可以看得到, l 一二三三向三百八十伏的电源经过 qs 刀闸引出了三条电源线, 经过了 f u 一、 f u 二、 f u 三三个熔断器,从三个熔断器出线端引出了三条导线, 分别将它接入了 km 一、 l 一、 l 二、 l 三常开出头入线端,并且 km 一常开出头入线端引出来的导线 接在了 km 二的常开出头路线端上,路线端的向虚没有发生变化,只不过在 km 一与 km 二主出头常开出线端的向虚引发了变化。 大家可以看到 km 二的 t 一与 t 二的相应区分别在 km 一的出现端上进行了调换,然后从 km 一长开处的出线端引出三条线,分别接入到热过来接线器的 t 一、 t 二、 t 三上即可。现在开始接线, 首先我们先从 f u 一、 f u 二、 f u 三三个熔断器的出线端当中各引出一条线,接入到 k m 一正转交流接触器 l 一、 l 二、 l 三煮出头上即可。反转入线端的向 是和正转的相序是一样的,同样为 l 一二三正电源相序,正转主触头和反转主触头已经连接在了一起。 正转的出线端部分,我们只需要将 t 一、 t 二、 t 三主车头的出线端分别引出三条导线接在约布载继电器的 l 一、 l 二和 l 三端子上即可。那么反转线路的话,它的接线方式也是很简单的, 只需要让 t 一和 t 二两个相序进行调换即可。由此, k m 二 主出头 t 一出线端,我们将它接在 k m 一的 t 二出线端上,而 k m 二反转的 t 二出线端,我们可以将它接在 k m 一的 t 一出线端 这条线上即可。最后我们来看一下 t 三出现端子,我们需要拿出一条红色导线, 将这条导线从 t 三端子出线端接入到正转交流接触器的 t 三端子。以上就是三项电动机接触器连锁正反转线路的主线路部分。




继续讲咱的一个正反转双重互锁,那么长时间以来,我也没有去细致的怎么去讲过正反转哈,正反转双重互锁,它的重点在于它互锁的一个过程。那首先来说我们去画出来它的主电路,黄绿红三条火线的主电路。好,它的主电路由一个断路器 去控制它,所以这里我们去加上它的断路器 q f l 一、 l 二和 l 三三条火线,留上我的电机,使我的电机进行一个正转,所以我们先把咱电机给画出来, m 三 l 是 一个三项的,由黄绿红三条火线流向咱电机。好,断路器油经接触器来去控制我的电机,所以这里我们需要另外去给他加上一个接触器, 接触器的符号这个时候可能有点疑问,为什么和断路器一模一样呢?哎,他有衔铁吸合的地方,所以他这里有半圆形的啊, 用虚线连在一起,代表着它是联动的,也就说是三根是一起合或者是一起断的。接触器叫做 k m, 那 它是由一个正的,所以我们起名 k m 正,由黄绿红,也就是 l 一、 l 二和 l 三来留上我的电机, 这是我的一个正转,我想让他反转的话,我需要任意的调换两向,两个向去让他反起来,注意哈,哎,必须是两向去调换,不能说任意的去给他换三根,只能换两根,所以我去稍微从这边哎,给他转过来黄绿红, 你看我第一根留下的是我第三根,那我第二根,当然了也应该继续去留下我第二根的一个线。 这个是咱们的 km 反的一款接触器,一个是 km 正,一个是 km 反,这个电路是没有带保护功能的。什么叫保护功能呢?也就是说他如果跳闸的话,他如果烧的话大概率就烧了。我需要去保护咱的一个安危 啊,我需要去给它有一个扩展保护或者短路保护,所以我在整个线路的近线端去给它加上一个 f u 垄断器,我要对我的电机再去加一个保护的话,所以我在电机这里,哎,可以去给它加个 f r 热继电器。 ok, 哎,当我的 q f 合上闸之后流向 f u 熔断器,然后使我的 k m 正以及 k m 反。注意,我第一根接的第三根,第二根接的第二根啊,呃,就让它任意的换两根相,然后再流向我的 f r 热继电器,是我的电机得电。呃,注意呢,咱的电机这里要去给它接地好,重点在于它的一个二次接线。它的二次接线,首先我第一步要使 k m 正这个接触器给吸合 三个常开点,吸合,我需要让它的线圈得电,线圈得电之后它的长开点吸合,长闭点会断开,所以我利用这个原理,哎,从这里出来一条 接到了我 k m 正线圈,火线进零线出,让它有一个闭合回路接到我 k m 正。那这个时候你看我是不是应该按理来说用个按钮来去控制我线圈是否得电, 对不对?所以我这里去给它加上一个按钮, s b e, 我 按下 s b e k m 正线圈得电,它属于一个点动,我想让它, 哎保持住,需要给他一个接触器的常开点,因为我接触器得电之后,我的常开点会吸合,在这里给了一个 k m 正的常开点,按下 s b 一 k m 正线圈得电,我 k m 正的常开点吸合保持住,启动保持还需要停止, 是吧?所以我在整个线路进线端这里另外的去给他加了一个停止按钮 s b 三,按下 s b 一, k m 正转,那我想让他反转呢?我是不是另外的需要再去给他加上一个按钮 s b 二,来去控制我 k m 反的线圈 好。 km 反也属于一个点纵,我想让它保持得电,所以我这里需要自锁,哎。给了一个 km 反的旁开点,按下 s b 一, 正转,按下 s b 二,反转。 那如果我两个同时按下,大概率,哎会跳闸,所以我要为了避免它跳闸的一个情况,我就需要互锁,相互制约。我得电的时候你不能得电。什么情况下不能得电呢?我可以利用我线圈得电之后它的长 b 线断开的一个原理,我把我的长 b 点串在你这条电路上,它本身是长 b 点不流,不影响它正常的一个流通。但是当你 pm 正线圈得电的时候,你的长 b 点是断开的,所以它通不了, 哎。同理,我可以把 pm 反的长 b 点串在这里,这就是库锁嘛,对吧?我把我的长 b 点串在你这条线路上,当我线圈得电的时候,我的长 b 点是断着的。 哎,好,这是正反转电路图。那什么叫做正反转双重互锁呢?双重重在哪呢?重在于它有两条互锁,因为这个时候你会发现有一个非常明显的问题点 按下 s b 一, 我 pm 正线圈得电,线圈得电的时候,它的长 b 点断的时候,你去想让它反,想去按 s 二, s b 二,你会发现反不了, 因为它这里断着的,它怎么折它都不能反转,你需要重复性的去按下 s b 三这个停止按钮,所以它麻烦点在于什么?我正转完成之后,如果想让它反转,我需要中间去按下停止按钮,先使它线圈断掉。 我反转完成之后,我想让它正转,我同理也需要先去按下停止按钮,使它线圈断掉, 所以就有点麻烦。那这个时候我可以去加一个双重互锁,我如果把按钮的长 b 点串在对方的线路上,这里去给它串上了一个 s b 二的长 b 点, 那当我按下 s b 二的时候,我的长开点闭合,长 b 点不就断了吗?长 b 点一断,它使我 pm 正线圈就断掉了。 哎,我本身按 s b 三的原理就是为了使线圈断掉啊,那,那这个时候我去按 s b 二,它已经能使线圈断掉了, 这就是双重互锁的一个道理。同理这样的哎,这边我们去给它加上一个 s b 一 的双重互锁,你会发现按下 s b 一 长宽点吸合的时候,长 b 点是断掉的,它使我 k m 反的线圈没有电了, 这就是双重互锁的一个原理。呃,最后我的 f r 这里去串了一个它的过载保护,所以我在整个线路的近线端这里是一定一定要去串上一个 f r 的 长臂点,你要启停啊啊,你的 f r 要自复位啊。 ok, 那 双重互锁就先讲到这里。

今天教大家快速的学会互锁电路是电机的正反转电路,需要运用到自锁和互锁,自锁用接触器的常开触点控制,互锁需要用到常闭触点是一个辅助触头,便有一堵常闭和一组常开, 给大家演示一下怎么安装辅助触头。开机需要按住白色晶体往上推接线其实不需要想的太复杂,为开 m 一 的线圈分别系上零线和火线 合闸西河是一个启动按钮,连接其常开点,那就形成了一个点动控制,在火线接线端接一个线到常开点,在下方的常开点接到 a 二,这样就形成了一个自锁控制停止按钮,连接其常闭触点。通电后按下启动按钮, 接触器线圈吸合,这样就实现了自锁。桶里又做了一组自锁,分别为 k m 一 和 k m 二,通电后分别依次启动 k m 一 和 k m 二。 拆掉 k m 一 的停止按钮,把 k m 一 启动,按进我的火线,接到 k m 二停止按钮的下方,送电后,分别启动 k m 一 和 k m 二。在下停止按钮后, k m 一 和 k m 二同时断开 k m 一 和 k m 二的零线分别接待辅助触头的 长臂触点, k m 一 的长臂点出一个线到 k m 二的线圈,马尔的长臂点出一个线到 k m 一 的线圈。通电后当按下 k m 一 啊启动按钮, m e c 和辅助柱头长臂变长开,所以 k m 二没有反应,愿你 k m 二齐和 开 m 一 也没有任何反开状态变长闭形成自锁,长闭状态变长开形成互锁。 km 二零线被 km 一 给断开,电流无法流通,但 km 二就不会有动作, 反之同理,我相信大家这次一定都学会了,臣妾做不到啊。

如果你一不小心拿出了两个交流接触器,还给他们加上了辅助触点扩容背包,那你就是学电工的天才。因为你知道,只要给接触器的 a 一 线圈接上零线,再拿出四个开关按钮,控制接到 a 二线圈的火线,当然停止接长闭,启动接长开, 使用第一组按钮控制第一个接触器,第二组按钮控制第二个接触器, 就可以按下对应接触器的启动按钮。接触器吸合导通上下两端,并且只要把启动按钮两端并连到他对应的交流接触器常开触点两端 就可以只按一下按钮,接触器就一直保持吸合。现在的问题是,两个电机同时启动的瞬时启动电流非常非常大,甚至会影响到其他设备,所以要让他们不能同时启动。但你作为一个天才电工,一开始就知道了这个隐患, 所以才加装的扩容背包。只要拿走控制第二个接触器按钮之前的线,让这条线串联上第一个接触器的常开触点, 就可以在第一个接触器还没有吸合时,常开处点断开第二个接触器的回路,让他的按钮不起作用, 只有第一个接触器吸合之后,他的按钮才能正常使用。当然,现在这个电路也不是完美无缺,如果在两个接触器同时吸合时,按下第一个接触器的关闭按钮, 两个接触器就全部断开了,第二个关闭按钮直接成了小丑。那有什么办法让两个电机启动时按下第一个按钮无效,只能先关闭第二个接触器才能按第一个按钮吗?有的,当然有的,只要把第二个接触器的常开触点并连到第一组关闭按钮的两边, 就可以在第二个接触器吸合时,电流直接越过第一个关闭按钮,让第一个接触器保持吸合,这时按第一个按钮就没用了,只有先关掉第二个接触器才能关第一个接触器,一个顺起逆停的电路就被你接出来了。 拿两个电机来试一试,一个接触器控制一个电机, 只有第一台发动机运转后,第二个电机才能运转,只有第二台电机停止后,第一台电机才能停止。所以我说你是个天才,两分钟就能学会一个电机顺起逆停线路。
