筏板基础施工流程动画演示

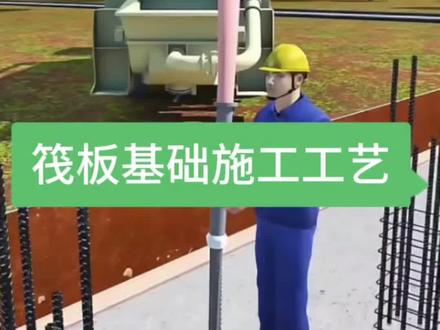

法版基础施工， 本工程的桩基和垫层已经施工完毕并验收合格。 根据设计图纸和工艺标准要求，向钢筋班组进行技术浇底。 测量类器械，经纬仪、水准仪等检测类工具，钢卷尺、直角尺等安装工具，如全自动钢筋捆扎机、钢筋捆扎钩。焊接工具。 人员准备方面，至少有测量员、钢筋工、焊工并持证上岗。 已知四个工程控制点，用经纬仪定出基础控制点，并弹出控制线， 暗图尽显。成台钢机弯钩朝上。 安装柱插筋 根据设计要求进行两主筋安装， 安装箍 筋设置腰筋， 安装拉筋、 主筋单面焊焊接，消除焊渣。 设置梁底及梁侧垫块。 进行滑板底筋定位。安装滑板底筋 安装墙插筋，安装马凳筋， 安装阀板面筋 设置板底垫块。 安装剪力墙，水平筋 安装剪力墙拉筋。 安装止水钢板。 止水钢板采用电弧焊焊接， 设置柱、剪力墙保护层。垫块。 模板开动，用于设置止水螺杆。安装 涂刷脱模剂，安装模板， 安装方木，并固定安装钢管及止水螺杆。 基础胶水湿润及杂物清理。 混凝土泵车进场， 混凝土进场 检查混凝土塌落度是否符合规范要求。 即型现场取样制作混凝土试块与抗渗试块每一百平方米相同，配合比的混凝土取样不少于一次。连续浇注混凝土量五百立方米以下时，应留至两组十二块抗渗试块。 混凝土浇注 用刮杠对混凝土进行出平， 然后用木抹子搓平 覆盖养护 模板，拆除 混凝土浇水养护。 记得点赞关注哦！
粉丝499获赞1461
相关视频
01:40查看AI文稿AI文稿来，兄弟们，这样的地基牢不牢固蛮挺满意的，我把你这里做好，帮老张多介绍点业务。可以可以，好吧，滑板技术施工前一定要用重型设备对场地进行一个反复的碾压，然后呢，用混凝土做一个十公分厚的垫层。 第一点就是我们模板支模完毕啊，他的保护层厚度一定要大于两公分。第二点，我们钢筋之间的间距啊，一定是控制在二十公分以内，不要超过二十公分。 第三点，我们所有九十度角的位置啊，就要设置这样一二三四五六七七根一组的放射机。 第四点，我们看一下马凳，马凳的看面面积啊，在二十公分宽度，马凳的直角宽度在三十公分，所有马凳之间直线距离全部把控在一米二。 第五点，我们的底部垫层啊，和钢筋之间一定要铺设这样的垫块。 第六点，卫生间和厨房的排水管道啊，要提前预埋好。第七点，钢筋的摆放一定是要短向钢筋在下，长向钢筋在上，这样才能保证好它的受力。 等所有的细节检查完毕就开始浇注混凝土，这次我们用到的是三五标号的水泥，浇注完毕啊，一定要第一时间进行一个覆膜养护，这样的地基你认为能建几层的房子？评论区告诉老张。
1210萍乡鲁班乡墅
02:37查看AI文稿AI文稿这个基础呢，我们首先就是把基层做出来之后啊，然后我们就现在开始做那个成台了，就下面把网面筋做好之后立好柱子， 然后下一步就是到滑板，然后我们那个成台浇铸完了，就是跟那个电成一起浇铸。浇铸完之后呢，我们今天来就是要放线了，放完线负一下齿，然后再开那个钢筋，到时候也是这样子弹好线， 按照线去布置这个滑板的钢筋，然后我们垫层做完之后一定要弹完线，弹完线之后呢，现在我们是绑扎完了这个滑板基础的钢筋，然后是要滑板基础呢，我们必须是将马凳筋顶上， 一定要通筋固定好，别让他走位，不然你浇住的时候水泥很重是吧？水泥沙会移位，然后那个角落的放射筋放在底下那个放射筋还有脚上的拉结筋，我们是这样横着放 七条啊，底下那个放放射金，然后呢还有妖精，他闸板上下交叉的地方中间必须有妖精，还有底下也有一条进行加固， 然后就是那个楼梯钢筋预埋，还有那个层石必须要提前做好，还有一些排污管道按点位去做好。 然后下一步我们就是到下午的浇注，这把板浇注的时候也有个小细节啊，就是你必须是整板浇注一半之后，然后再浇注上面的另外一半， 这样子才能保证他这个混凝土啊震倒够均匀，够结实。浇注完一半之后呢，现在我们再浇注上面这一层，然后保证他这个水平面 全部浇注完之后，然后那个薄膜一盖啊，就是锁水锁那个温度，然后这个基础就完工了，后面就是养护， 浇注完之后呢？这个长台加阀板的基础我们就算完工了。然后剩下是直时的养护，假如说你老人家或者父母在家的话，直时养护的话，支持那种普通布，不用胶也行，就是一天不停的去浇水给他， 要是夏天的话，可能土工布还是要盖一下，因为它蒸发比较快一点。好的，关注阿威，带大家建更好的房子。
318啊威｜屿山建设

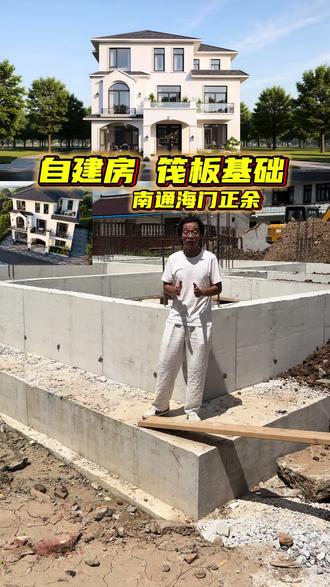

02:11查看AI文稿AI文稿今天我们来到我们的海门阵营项目上啊，这边是兄弟两个，两栋齐开啊，可以看一下两栋滑板加上这个橡胶挡墙的这个滑板技术啊，我们这个滑板飞边是八十啊，这个飞边是八十 是什么情况做了一个飞边八十呢？因为当时我们这个项目做了一个地勘，土地的承载力只有九十千磅， 不满足设计值要求。我们后期进行了滑板飞边的加大，以及那个滑板钢筋的增粗，整个滑板都是十六双层双向的钢筋啊， 可以看一下我们还有把这个防雷接地都已经做好了，这个镀锌的角铁以及镀锌的扁铁啊，进行一个接地的制作。再看一下我们整个基础的挡墙，整个基础挡墙全部是一圈掉膜成型。 可以看一下我们这个里面后期回土之后进行三次的回填夯实，后期不会存在任何的 地面地坪的下下层以及开裂，而且后期不会绝对不会有后期那个叫渗水的现象啊，可以看一下我们整个基础。现在我们等下下午把这个梁下面的这个模板拆掉，就进行回填了。北边北边这家北边这栋我们已经回填好了， 来看一下我们这栋已经回填好的这个样子。我们这栋回填这里面总共是九十公分的土，我们分了三次的回填夯实，每三十公分，每次土应该是填四十公分左右， 夯实到三十公分左右进行三次的回填夯实。你看一下我们这个夯实的这个效果，所有的上下水管也已经做好了， 看一下整个平面地平是特别的平整啊，特别的平整密实，后期进行水平防潮层的制作，再进行地平的浇铸。这个地平我们是当楼板做的啊，双层双向的钢筋二十的间距。
01:14
00:42查看AI文稿AI文稿老乡们，今天现场准备浇注的是滑板基础，也是我们俗称的满堂红基础建房，想要地基稳，滑板基础少不了整片底板连成一个，整体受力均匀， 哪怕周边土质偏软，临近水塘、地洼地块，也不容出现后期地基下沉、墙体开裂的情况。咱们严格按照设计配筋，双层双向排布，羊角放射筋全部 规范摆放，提前打好十公分垫层，防止钢筋受潮腐朽。接下来马上浇筑七三零混凝土，一次性整体浇筑，不留冷缝，实打实做好根基，建别墅、找楼房，长每一道工序，绝不偷工减料。

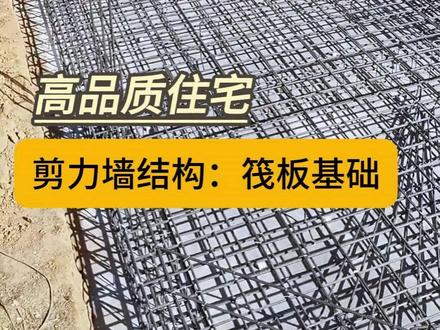

00:47查看AI文稿AI文稿别墅要想建的好，地基一定要打牢，这就是法板基础的施工现场。业主的要求是三层简立墙结构的房子，地基采用的卫星找平更精确结构用的法板基础。法板基础顾名思义，就像木筏或者竹筏， 像小船一样铺设在老土层上，它也就是咱们俗称的满堂红基础。这套滑板基础用的全部是十六号国标螺纹钢，双层双向排布， 间距二十公分，密密麻麻的钢筋使滑板厚度做到了四十公分，后续采用 c 三零混凝土一体浇铸成型。房子就直接建在这个滑板基础之上。想要盖高品质好房子的关注我！
106聊城全现浇·精品铸造
01:16查看AI文稿AI文稿中的劳斯莱斯法板基础是如何施工的呢？法板基础俗称满堂红。首先在房基地上依据图纸放线，然后开挖基坑，机械开挖至基底部高三十厘米以上时转为人工清理基， 清理完毕后要进行人工验槽，及时发现解决基础问题。接着根据放线位置铺设基础垫层模板，模板外侧用钢签固定，后用 c 一 五混凝土浇注垫层十公分等垫层干燥后在上面放线并放置垫块。 然后绑扎底层双向钢筋、马凳筋，再绑扎上层双向钢筋，最后绑扎住插钢筋。钢筋绑扎完成后用 c 三零混凝土一体浇铸，浇铸过程中用震捣棒震捣，浇铸完成后根据天气情况进行浇水养护。 这样做的自建房基础你喜欢吗？
00:16查看AI文稿AI文稿辉铜县破断乡离子寨村项目滑板技术施工，铺设滑板底筋，阳角需要设置放射筋，阴角需要设置加强筋。悬挑部分钢筋需要按挑梁设置。卫生间和厨房的排水需要提前预埋面筋，下面设置马凳筋。
90品赞乡墅刘工

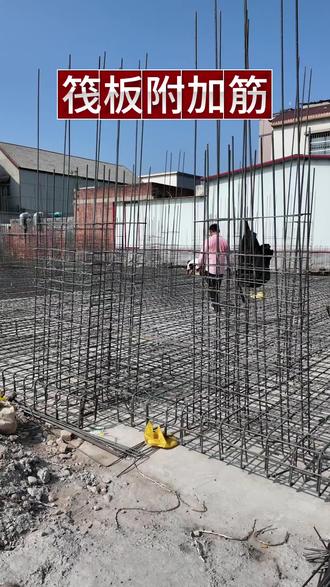

00:41查看AI文稿AI文稿做发白基础，很多人只看双层双向的主筋，常常把发白附加筋给忽略了。 附加筋一般布置在墙下、柱下，这些位置受力集中，受力更大， 这个附加筋他可不是多余的钢筋，当跨度比较大，全靠这个同长钢筋局部和咱扛不过去的时候，就需要整设这样的附加筋，这个千万不能省略 长度间距。一个需要按照图纸设计的来质检房定工的这个细节不要错过。
23辉远建设

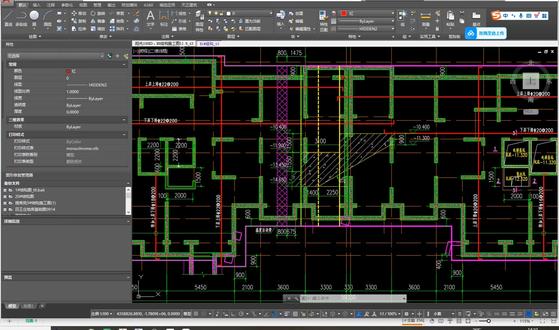

35:20查看AI文稿AI文稿好，咱们这节课呢来学习一下我们这个法版平面图的识图。嗯还是一样啊，这个分成两部分，哎呀一部分呢是我们那个大家零基础的识图啊，然后那个 再一个呢就是升级版最难的东西呢就是我们的钢筋啊钢筋呢分开另外一节课啊，这节课呢就来把我们的这个外形尺寸啊以及他的这个标杆的问题啊，标杆之前讲过是吧，那然后就当复习一下了好吧 啊主要是它的外形尺寸，你比如说我们后期计算我们这个砖膜保护层啊是吧砖膜啊 以及我们这个混凝土是吗？啊混凝土的体积还有我们的电层的啊体积啊这些东西呢都会用的到 这个呢，还有我们那个涉及到调膜啊这一块是吧，一定注意啊这些东西呢，呃我们都要会啊都要会啊，其实你会看图也就会计算，因为我们这个如果说你不会计算的话就说明你根本就不会看图 啊，因为计算的难度呢跟看图的难度是等同的啊，会了看图了，然后啊计算也就会了啊长乘宽啊，就这这么简单。好同学同学们啊， 首先呢我们来认识一下兄弟们啊，认识一下标勾的问题咱就不再重复了啊，标勾啊是吧啊那个温习一下吧。好吧，这个目前看到我们这个图纸呢就是我们啊把这个先关了啊就是，哎，怎么 好了啊，来大家来看一下现在看到的这个图纸呢就是我们那个 k 几号楼啊这是看看啊 呃 k 一 号楼住宅啊，然后资料里边会给到大家， ok 啊好，那么大家来看一下他们啊大家来看一下我们这一个图纸呢，它有一个非常明显的特点啊，呃就是东西单元两个单元呢，它是有一个高差的，有个高差的 啊，左边这个单元呢他挖的更深一些，右边这个单元呢，呃稍微高一些稍微高一些，并且呢两个单元的滑板呢厚度是不一样的啊。厚度是多少？大家来看一下啊。 左单元为一米二啊，滑板底标高为负的十四点六五 啊，右单元啊，然后为九百厚发板底标高为十一点三啊，一个是在啊挖深是不是在最深的地方再往下十四点六五米上 这个呢啊这个右单元呢在我们往下挖深十一点三米上啊，中间差了是不是啊？差了三米左右，两三米左右吧啊是吧，好啊，来注意一下啊，这是我们大概的一个呃这个框架啊思维模式是吧，然后呢我们仔细的来看， 呃他具体的是怎么变化的具体的怎么是变化的，来大家来看一下啊，在我们这个大家来看一下十二轴向左啊，来一个。哎具体的尺寸没标吗？这里 啊这个地方应该是有尺寸的啊，应该是有尺寸的啊，按这个啊，他这边也一样啊也也一样啊，大家注意啊，他这个就是这边呢有一条黄线，看着没 从黄线的位置大家来看一下啊，这个泡面这个位置啊，这个泡面你们有可能看不太清楚，这是这样子的，看着吧，他在原位呢，然后给你画了个泡面啊，就是告诉你啊，每一个啊就是我们原位中的每一条线，这个黄线他是代表我们这个泡面中的什么位置 是吧？这一条黄线啊，还有这些黄线啊，是不是这个啊，大家注意一下啊，这一块的位置呢，看啊，这一块的位置，他的滑板厚度呢？还是一米二，一米二 是吧？啊，十四点六啊，十四点十三点四，然后加上一米二就是十四点六五是吧啊这块厚度的还是一米二啊？一米二，然后再往右走，然后到什么位置呢？往右走啊， 到我们这个黄线的这个位置。黄线的位置是哪里呢啊？他从我们这个这个轴线啊，这条轴线啊，蓝图中是这么标的啊，从我们十三轴往回走， 十三轴过来多少呢？过来两米二十五，两米二十五，再过来个一米四是我们这个地方，他也就是我们按这个台阶的位置升起台阶的位置，定位非常关键啊，定位这就是我们这个哎这个什么哎效正它模板的时候所需要用的数据。 过来三米多少啊？三米六十五是吧？从我们这个轴线过来三米六十五是我们这一个位置，当然你也可以哎，测量的时候你可以直接把这个十二轴距离它的这个边的距离，然后算出来是吧算出来啊， 多少啊？三百五是吧？三百五啊，半公分啊，无所谓了啊，哎，三百五十啊。呃，毫米是吧？三百五十毫米，哎，来注意一下啊，不是半公分的，还是那个半毫米是吧？三百五十毫米就是啊，好注意一下啊。 啊，过来三百五就是我们那个哎。这一块的位置，这块位置这块是指哪里的朋友们注意了啊，这个看不清楚，他在右下角呢，又给到你一个这个详细的干净一点的这个算盘是不是也就是到我们这条线，到这个位置，到我们这个位置 每一个台阶的厚度是多少啊？第一个台阶是一米五十五，第二个台阶是一米五啊，然后呢就是差了三米零五，是吧？ 三米零五，它的高叉，记住了啊，它的高叉右单元呢，又变成了十点四啊，左单元呢啊，这个当然左单元就是变成了十三点四五啊，这样一个高叉长什么样子呢？大家来看一下我们三维模型， 注意啊，哎，十点四啊，十点四是指哪里啊？十点四就是指我们这一块，大家注意这一块 这块的这个高度是吧？这块高度啊，然后左边这一块看，好啊，这一块这块高度是十啊，十三点几啊，这记性不是很好了啊，十三点四五， 然后对应的他这一块底标杆呢是十四点六五是吧？啊？你跟那个三维对合啊，对照一下啊，对照一下，这个十三点啊，十四点 六五的话啊，十四点六五的话，他是指哪啊？他们一定记住啊，再重复一遍，是指我们这个混凝土啊，阀板的底面啊，阀板的底面也就是防水保护层的上面，一定记住了啊，挖土的时候他所需要注意的问题，是不是前面有讲啊，大家一定要仔细来看一下， 然后我们，嗯，大家注意啊，我们那条黄线，大家来看一下啊，这一条黄线 来打开看一下啊，一定对照啊，一定对照，这个三维图呢，就是辅助性的让你学习，好吧，最终还是回到蓝图中，然后我们这个地方看着没，哎，再放大一点啊，来注意一下 每个标杆与我们那个什么与我们那个右下角那个大象图啊，要对照起来啊，这一条线也就是指我们，哎，这个位置，大家注意， 就这块啊，这块是不是我们从高空往下看的话，他也是一条线吗？是不是也是一条线吗？对不对啊？就这个样子吗？ 看对不对？ ok 啊，就这个样子，然后右边这一条线就是我们第二个台阶的终结线啊，是吧？第二个台阶的终结线，大家看一下，哎，也就是我们这个台阶是吧？这个台阶 这个台阶他们中间这个大台阶的宽度是多少？是三米一是吧？三米一，然后左边呢往下下一米五是五，右边呢往上上啊，一米五啊，就这么一个东西，哈哈，就这么一个样子哈，一定注意了啊， 那所以说呢，大家注意啊，然后啊，我们啊，再来看一下我们这个右边这块啊，右边这块这个放坡的起点放坡的起点，放坡的起点呢？他在我们图中必须标出来啊，必须标出来， 好吧，当然在我们图中呢，人家也给标了，是吧？从我们这个台阶过来多少过来？一米四就是我们的放坡的起点，放坡的起点，然后往上走， 最重要的是我们结束点的位置啊，结束点的位置，结束点的位置，大家来看一下他是到什么位置啊？哎，这个这个线呢，画的就有点不伦不类了啊，说实话啊，不伦不类了，因为我们这个地方他是不是也不是墙边，也不是墙中啊，这个东西是不大对是吧？不大对啊，一定注意了， 那他这个位置呢，他们基本上也就是到到我们这个墙边是吧？到我们的墙边一定注意了啊，好啊，哎，这是我们这个底下的这个防坡线啊，防坡线一定注意了 啊，那他们之间什么啊？他们这一块我们知道了这一块的这个洁面尺寸了，那对我们测量方线呢就没什么问题了，定位方线 是不是啊？那我们这个混凝土的公式量该怎么去计算？大家记住我们像这种情况一定要把它给拆分，把它给拆分 在这里呢，我们要知道他们，我们要知道他这个这一块呢，你看啊，他的厚度呢？变，变化了是吧？厚度变化了，那这一块的混凝土体积呢？我们要单独去算计单独去算计，那所以说呢，我们以这条线为准以这条线为准，然后我们左边这一块呢，我们单独考虑， 然后呢我们中间这一块便捷面这一块啊，这一块啊，便捷面这一块单独考虑，是不是再往右的话就混凝土厚度就变成了九十了？再往右的话再单独换算一块，单独算一块 分三部分算，最难算的呢，算是中间这一块是吧？算是中间这一块啊，一定记住了啊，一定记住，好吧， ok 啊，来，我们接着来看， 这是我们这一块是吧？啊，这是这块啊，积水坑给大家说一下啊，积水坑单独一节课给你们讲，在这里的话就先不考虑积水坑的问题，好吧，我们就来按不存在积水坑呃来进行计算，好吧， ok 啊，因为积水坑的话内容还是非常多的，单独一节课然后给大家录制。好吧， ok 啊， 那我们这一块是一个大平板是吧？大平板的话我们需要用到一个功能，就是我们呃 cd 里边一个功能，多段线啊，反复讲啊反复讲，用多段线呢，点了多段线之后呢， 然后把我们需要算的这一块呢，从这点一个的啊拐角，然后一个的点，这样点点点点点点点啊，转一圈，转一圈，回过来之后呢，然后假如说啊，假如说啊，然后走到这了是吧？走到这了，然后我要回过来，回过来之后呢一定要把它闭合起来啊，闭合起来， 然后形成一个封闭的空间啊，封闭的空间当然不能这这么过来啊，每一个都要这样顺着他的呃这个外线，然后过来，最后弄完之后呢，就是点完之后的样子是什么样子呢？我单独给他给大家拿出来了啊，大家看一下啊。嗯，再来看一下这个黄线啊， 是这个样子，就是严格的按按照我们这个基础的外边线，然后框出来，一点不能错啊，一点不能错，一定注意了，给你们看一下，好吧，不带大家一个个的点了，然后走到这之后呢，你看是不是整个的这一块，然后就被框出来了，框出来之后啊，大家你看选中这条线， ps 线就是我们这个多段线的，他选中之后他是一个整体，然后呢点右键，然后有一个通用编辑啊，看看一下，然后呃这个鼠标呢放到这个蓝色的这一块，然后点到这个不用点，然后挪到这个向右的三角形上，然后他就自动出来了， 有一个对象特性，大家注意点一下，点一下之后呢左边啊就出来了这些东西，你看啊出来这些东西在这个几何图形里边，然后哎鼠标放到这里啊，不用点啊，然后滚动滚轮 往上滚啊，当然到头了是吧啊呃有些的是折叠的直接滚动滚轮就可以了，当然还有些这个地方有可能是点起来的啊，都点起来的，看着吧点个加号，这个有加号的话就说明里边有内容，这里边写着几何图形的，然后看一下点开，点开之后呢就出现一个东西呢叫面积，大家看一下 三百九十四一定注意了啊这个里边呢往前啊过六位小数才是我们的面积好吧。呃三位到这六位啊，所以说呢这个就是三百九十四点六， 这是它的面积这是它的面积，它的面积呢然后去乘以我们的阀板的厚度乘以一点二，这就是它的体积，它的体积 是吧？ ok 啊啊一定注意了啊，这就是这个混凝土啊方量的计算啊，混凝土方量计算，当然我们实际的计算的时候我们要扣除什么？扣除我们这个 呃积水坑的哎积水坑的大小，然后呢再去单独增加我们下边积水坑的那一块四棱台的 那个体积，然后就得出来他的真实的这个总体积了是吧啊因为那个积水坑的内容有点复杂，相当复杂，可以说是行业里面最难的一点就是积水坑啊，给大家说一下 好吧啊真正的能把积水坑先放出来的人啊，你别看你那个现场的总工那么厉害，我跟你说让他放的话他啊是你遇到十个能有两个算出来放出来的就不错了好吧 ok 啊所以说积水坑单独一节课给大家讲 啊，好啊，我估计那节课呢得录个一两个小时，哈哈，内容比较多啊，现在简单的东西先给大家讲一下，好吧， ok， 咱们那个混凝土的体积又出来了，然后呢还有一个问题，就是我们这一块呢，大家注意啊，后期呢，他是有模板的，老铁们 有模板的是吧，来看一下模板，当然我们是以呃，大部分呢是专模啊，你现场做什么样的东西呢，你就按什么样的东西清单描述，然后啊自己列出来就可以了， 列出来就可以了，我们需要计算的是指哪一块呢？兄弟们注意了啊，这一块模板呢，你也要分开来算，记住了啊，我们这一块呢，大家注意，这块高度是一样的，是不是？然后我们这一块呢，大家注意啊，这个便捷面这一块呢，你看 它是按这么一个形状，斜面的这一块单独算，然后右边这些呢又是单独一样的，又是单独一样的，是不是 啊，所以说呢，分三部分算，中间那一块还是最难的是吧，然后我们啊先来看左边这块啊，左边这块，左边这块这个量该怎么算呢？他们啊，还是用到我们刚才所框起来的那个线，一定注意了，大家来看一下， 那我们这个线的话来再点一下啊，点一下还是出来这个测听了是吧？长度大家注意啊，紧接着面积下面呢有个长度，看一下 这个长度啊，计算长度的时候啊，一定注意了啊，它的这个它的这个数值呢，也是按我们什么啊，按我们的这个 啊，三位小数啊，刚才是六啊，刚才是六位是吧？啊？刚才六位，在这里的话，你要往前走三位啊，他这个八八八幺五是毫米， 然后他得转换成米，是吧？转换成米啊，一毫米啊，这个一米的话等于一千毫米，所以说留啊，往前跳三位小数，也就是八十八点八米啊，这是他的这个周长，这是他的周长，就是这个线所在的轨迹的周长， 那能不能用这个数？不可以，为什么呢？因为我们刚才呢，大家注意啊，刚才这一块呢，注意啊，这一块我们是闭合起来的，你要不闭合起来出不来面积，一定记住啊，所以说还必须闭合起来，但是呢，闭合起来之后呢，我们的混凝土的量好算了，但是 这个模板的量你没法算，模板的量就多出来了这么一段线，这么一段线，大家看一下是不是多出来这么一截，这么一结构，那我这一结构是多长呢？你单独再画一条线，然后把它给减去就完了， 是不是啊？当然我们也就是这个，大家来看一下啊，也就是这个黄线啊，这个黄线，这个黄线，是不是这个黄线？ ok 啊，这个黄线，这个黄线长度是多少？ 在这里啊，你点到这一整根线的话，这个地方这个就是特性啊，这一块就出来了，十二点九米，十二点九米，那十二点九米，我们刚才的这个黄色线的这个，呃，这个什么？这个长度是多少啊？ 是八十八米啊，八十小数，不记了啊，就告诉大家方法就行了。好吧，八十八米减去十二米，十二点五是吧？十二点九啊，还是多少啊？不管了，十二米是吧？然后八十八减十二，然后就等于七十啊，六米，七十六米啊，也就是他的实际的这个 仔细听明白，老铁们啊，他是也就是他从这啊到到哪到这的，他的这一个就是画的这个红线的这个这一段模板的他的总长度 是吧？然后去乘以多少，乘以一点一点二，然后就得出来他的这个就是我们法板立面的面积。 得出这个立面面积有很多用处啊，你比如说我们立面防水是不是底面的防水，底面的防水刚才是不是我们底面积然后加上那个，呃，加上我们那个什么啊？加上我们那个积水坑的那个垫层的底面积就可以了，垫层的上面积底面积一样的，是吧？ ok 啊， 好，这是我们那个侧面模版的计算方法啊，一定记住了啊。知道啊，这些必须借助这个 cad 啊，必须借助 cad， 你 不借助 cad 的 话，你可以自己算， 也非常简单。我不跟你列式的，因为那个东西没啥意义，他们呀，没啥意义。好吧，你这这里边都有尺寸是吧？如果说你非要从蓝图里边看的话，也非常简单啊，那我们啊，记住啊，我跟你们说一个快捷的计算方法，好吧， 如果蓝图的话你没法拉尺寸的话，那我算这一块尺寸该怎么算？你就从这头算到这头啊，从这头算到那个这条线，这条线十二轴是吧？ 算到十二轴就行啊，十二轴回过来三百五吗？是吧？回过来三百五。你这块的总尺寸你算出来之后，算出来之后呢？再单独增加这个这个立面的啊，这个立面的这些尺寸 啊，当然这个方向比较简单，是吧？啊，可以可以考虑一下啊，来看一下这个方向呢，你看总长度到我们十二轴，假设说十二轴啊，别考虑那个什么了，别考虑那个三百五回过来的啊， 这些数值，是不是这些数值他会明确的，然后给你标出来了啊？明确的给你标出来了，大家注意啊，这个地方从一轴过来啊，从一轴过来，我看啊一轴过来一个辅助轴，辅助轴过来之后呢，然后到我们记住边是六百，所以说这一块呢，也就是六百，注意啊，六百、 六百、一百，这些数全能加起来，加起来之后呢就到我们十二轴了，你要仔细来算的话，我们需要算的起点呢，是我们放坡起点，放坡起点，从十二轴过来一个三百五， 再减去个三百五，减去个三百五，然后又得出来我们这一条线的这个总的啊，然后从这个方向看的总长度，然后呢我们啊从这个方向往上看的话，他还有这两条啊，两段这个竖向的垂直于他这两段的没有算进去，我们再单独的增加的这一个边和这个边 一个个的加，然后加进去之后呢，然后我们这个边就算出来了，是吧？这个边就算出来了，然后这个方向呢也一样，这个方向也一样，我们可以直接算到这里，注意啊，大家来看一下啊，就是啊，这个面从这开始算， 从这开始算，我们算到这个基础边，是吧？基础边，然后我们算出来总长度啊，然后一米二三米五，两米六四米的啊，当然十四点五是吧？十四点五再加上一米是吧？加上一米，到了我们这个边 十四点五，加上一米，到我们啊，到这个边了，到这个位置没到边，是吧？然后再加上四百，然后才到边，然后一米四啊，也就是十四点五加上一米四，然后就就到了什么位置？到这个位置了？到这个位置了是吧？啊？到这个位置了， 当然这个地方又过过来了一点啊，过来了一点，大概说这个意思就行了，知道就行了，好吧。然后十啊，这个多少啊？ 十三啊，十五，十五，十六米吧，是吧？十六米，十六米。然后我们算的是这些线啊，是这个线，是这个方向的线都算出来了，然后我们这个方向的线没算出来， 这个方向的线没算出来，然后呢我们再一个的把这把这一条线然后算出来，是不是根据他的数值，然后这里描述的数值，然后一点点推出来，然后算出来，算出来之后呢？然后与我们那个十六米相加，然后呢？进而呢我们就得出来这个立面的，然后这块的这个工作量， 然后我们按下边再算的时候，下边再算的时候，七点开始，从哪开始算？从这里开始算了，对不对？然后往上来啊？依次类推，好吧？ ok 啊，这是蓝图的计算方法，比较麻烦一些啊，一定要会用 cad， cad 的 话直接 ps 线一框都出来了，再一个后期核对量的时候比较简单， 好吧？ ok 啊，这是我们这个这工作量的计算，一定记住了啊，那我们侧面这一块，同志们，侧面这一块， 侧面这一块，同学们啊，一定记住了，不要用 c， 不要去那个什么啊，不要去这个，呃，手工算了， 不要去手工算了哈，你手工算根本都代替不了我们计算了，现在一定注意。好吧，二十年前，十五年前我跟你说或许啊，手工算还行，你现在如果说不会计算的话，你直接我跟你说你是找不着工作的，知道吧？所以说电脑必须会啊，必须会，我们 呃做管理的肯定没问题，主要是普通工人，普通工人的话你稍微学那么一丢丢，我课程里面讲了一丢丢就可以了。好吧，我们这个侧面我们需要知道它的面积是吧？知道它的面积，那我怎么办呢？把它画出来，同学们啊，一定注意啊，我们接下来呢我们从这开始画 从这开始画，好吧，从这一点开始画就是一米四，从这一点注意啊，我给你们画一下这个过程，我从这画到这 画到这然后再往上去，再往上去然后过来回过来然后往下来，往下来我就把这块然后单独画出来单独画出来画出来之后呢，然后直接一框就可以了，你来接下来来画一下啊。 呃， ps 线还是啊？ ps 线一定打开正胶啊，现在啊，这个正胶啊，打开吧这个地方啊这叫正胶，正胶打开之后呢然后这个线呢它是自动的，你看一下啊，大家注意一下啊，我画了 ps 线，然后这样有点有点细，是吧，换个颜色啊， 换一个换一个东西啊，来注意下啊， 颜色不大对呢。好，可以啊，来注意看一下啊来，哎，点一下多段线，你注意一下，兄弟们啊，怎么还是不行， 是不是电脑卡了啊，点一下啊，可可以了啊可以了，你看啊，这现在的话这个鼠标搁到哪里这个线就牵到哪里是吧牵到哪里啊，注意啊，来看一下牵到哪里是不是。那我实际的我点完正交之后大家看一下点完正交之后呢这个 卡了有可能是啊点完正交之后呢他就是要么是上下的要么是水平的，这不啊只能画出这样的线来啊。所以说呢为了方便我们那个这个 绘图呢，然后点上这个正交啊，来注意一下。首先点这个点，然后往左。怎么会不显示啊？我也不大清楚啊。这个来我看 还是不行啊不行就这样吧啊然后这样呢往右啊往右来输一个一四零零 一四零零出来了是吧出来之后呢然后现在还是正交的状态我们需要画这个角度，画这个角度的话所以说把这个正交的关掉， 关掉了之后呢这个角度呢是三十度是吧，我们直接然后按住 shift 键然后 shift 向左三个键有个小于符号，点一下小于符号撒手 有可能电脑卡了啊有可能电脑卡了，稍等啊稍等来注意一下啊。呃再重新输一下有可能是没输进去是吧，哎来点点一下这个状态栏啊，刚才状态栏的话 就是没有闪现，应该没有，没有那个什么啊，没有启动，然后现在的话这个光标在闪。看一下啊按 shift 然后点一下小一键啊然后这个地方啊按住 shift 然后同时点啊然后这是其实一个角度符号然后输入一个三十按回车 看到没这个线看到吗？这个线，哎然后长长的然后哎长长一点啊长一点画着 哎 ok 啊好啊，这个呢这个坡度线呢然后也就画出来了坡度线呢也就画出来了，是吧然后呢我们再来画啊，注意啊，你再往上走然后这边呢不好找了这个位置我们呢就反过来从这边推啊从这边推从这边往上走，好吧，从这边往上走 还是多单线啊？从这里往上走走多少？一米二一五五零然后往上可以不会算的话咱啊不好算的话咱就直接输个一二零零。按回车按回车的话到这了是吧到这的话我还得往上走往上走再走一个一五五零一五五零， 哎，不行啊，来回退一下，然后来注意一下啊一五五零， ok 啊，上来了啊上来一五五零。之后呢再往哪个地方？再往右来个啊三一零零三一零零。 整角打开啊来再往右来一个三一零零， ok 啊，然后再往上再往上再往上上多少上一五零零是吧 一五零零， ok， 往上走了。鼠标啊，正常的话你们那个鼠标应该是能看到方向啊，他斜不斜能看到。现在我这个电脑的话应该是卡住了啊应该是卡住了，然后呢这个就到了什么位置了就到这一块了是吧到这一块了，呃 到这一块啊对啊，然后呢这一条线呢你就延伸出来长长的啊，然后画一下，好吧画一下， ok 啊，到这了到这之后呢我们这条线呢你看啊这条线再补上就完了这条线再补上是吧， 实际呢来注意一下。哎等一下啊好啊，补这条线的话还得做一条啊还得做一条辅助线啊画一条直线在这个地方 因为我们需要用偏移命令，需要单独的用这一条线啊，用这一条线，然后呢直行去偏移，大家注意啊，偏移这一块 点了，偏移左键点了之后呢，然后在这里啊，大家注意一下状态栏，点一下，好吧，点一下啊， 有时候不点你直接输也行，就怕你们前期操作的时候，刚开始学的时候有可能不知道怎么回事就点不进去了，我刚才呢也是第一次输那个角度的时候就没输进去，然后呢你就再点一下这个位置，让光标闪一闪就可以了，好吧， ok 啊， 然后偏移是多少？我们右边的滑板厚度啊，右边的滑板厚度九百是吧？九百输入九百， ok 啊，好哇，这么赶，这么巧吗？啊好啊，就到这位置啊，那我们这一块的这啊就是这一块的内容呢，基本上也就出来了啊，这块内容对应的这一块，是吧也就出来了，然后呢我们来看一下， 呃，这个地方呢需要跟它延伸出来，延伸的话采用一个功能啊，就是倒角的功能啊，倒角功能，大家注意这个地方 倒角，哎，来注意一下，点一下这个倒角不能圆角啊，你有可能显示圆角，但是你选一下倒角点了之后呢，左键点了之后呢，然后他让你去选择线，选择线你就选择那个角的两个边，很显让我这一块是多出来的， 我要选择的这一块和这一块，哎，然后这一条这个角呢就出来了啊，这个角对应的是哪个点？是这个点，大家注意是这个点， 这一块，好吧， ok 啊，那我们接下来我们需要求的是是指哪一块啊？是指这一块是吧？这一块啊这一块，那我们再用 ps 线，然后把它给框一下啊，多的线点一下，然后，哎，注意啊，来 把它重新再标一下，重新再标一下，然后这个地方一定往上走， ok， ok， 哎，好， 然后回过来，哎，这一块呢就是一个单独的一个整体了，单独的一个整体我们就可以去测量啊，就直直接可以 cd， 然后是不是点右键，然后点个通用编辑，然后呢对象特性，然后呢就出来这个左边这个框了，是吧？啊？出来这个左边这个东西了啊，出来之后呢，然后我们看一下这个面积， 小数点后啊小数点啊，一定记住啊，六位啊，去掉六位，一位，这个一个六啊，一个三，然后两个三啊，这就是啊，我们这个什么这就是我们这个它的面积啊，它的面积啊，这么大吗？十六平方啊，十六平方 啊，十六啊，十六啊，十六平方啊，那所以说这一块对应的这个模板的面积呢？就是十六平方啊，对应的我们这一块了，对不对？ 这不就是这一块吗？就这块这就是十六平方，然后对应的还有另外一个侧面，两两个侧面是吧？侧面两两面了， 对不对啊？就这面一样的，对不对啊？十六平方。那我们还有一个什么？还有一个就是啊这块啊，这个工程量啊，然后算完了，是吧？啊？对应的我们还有一个什么问题啊？有一个我们这块混凝土的体积的问题， 底面积乘以高，一定记住了，它是一个标准的形式，标准的形式，那所以说呢，我们测面积我们知道了，那我们只需要知道它的高就可以了，是吧？知道它的高就可以了，那所以说我们图纸中呢，然后就可以找出它的高来啊，这个刚才是多少呢？ 也就是它的宽度嘛，它的宽度嘛？这个造型的这个宽度，是吧？然后它的这个来看一下啊， 长度十二点九米，来注意啊，在这里，在这里啊，同样点右键，然后编辑啊，特性，是吧？啊？然后找出来就可以了啊，来注意啊，这是十二点九米啊，十二点九米，那所以说我们刚才的它的这个面积乘以十二点九就可以了， 面积是面积是十六啊，是吧？十六点一乘以十二点九，然后就等于它的体积等于它的体积， 好吧，等于他的体积啊，一定注意了啊，你对应的我们算那个算那个什么？算电磁的时候，算电磁的时候，你只需要是不是我们东单元啊，算一个电层量啊，右单元啊，西单元算一个电层量，我们中间这一块电层怎么算 啊？这一块我们直接框一下，直接再加一个辅助线啊，再加个辅助线，注意啊，我们啊少算的那一块呢？就是这一块了，对不对？ 就这块，因为我们东单元东单元一一片，因为它的都是一个平面，西单元一片它是一个平面，我们中间这一块刚开始讲的时候就说了，它是分成三部分，那我这块斜面的这个混凝土这个垫层，你就是把这块量 然后求出来，然后乘以它的长度十二点九就可以了，十二点九就可以了，是吧？啊？然后这个数是多少？哎哎，没没化吗？刚才 是吧？长度是八点，注意啊，这个长度这一块八点零九，八点零九是吧？八点零九，然后去乘以十二点九就等于它的这个这个垫层的这个什么啊？垫层的面积 垫层的面积垫层面积乘零点一看是不是然后就这样呢就得出来了，这个就是对应我们这个便捷面处的这个斜面的这个垫层这一块， 好吧啊这个非常简单是吧？非常简单啊，好啊，这是我们这个呃垫层的这个啊，这个便捷面处的这个计算方法， 那这个右边这个单元的话就不带大家啊再去算了。好吧，你自己可以试着算一下，一定要注意啊，真正爱学习的同学一定要勤动手，就是我刚才讲的内容呢，我这个图纸呢会会发给你们，并且呢我这一块呢都是给你们保存好的，你可以 对照的，然后去看一下这个东西啊，给你们画的好吧，给你们画的一定注意啊，我点一下保存啊。呃保存在这呢， ok 啊，都会给到你们啊都会给到你们，好吧， ok 啊，这是我们这个呃关于我们这个发行基础，它的混凝土工程量以及我们模板啊这些它的计算啊它的计算，好吧，那个好啊，感谢大家的观看啊，来我啊，最后呢我看一下这个 啊掉膜的面积是吧？啊还有个掉膜啊，给大家提提个醒啊，其实讲到这里的话掉膜的话大家也应该知道了啊，应该知道了是吧？哎，你掉膜的话也就是我们这块吧， 这块是掉膜，这块肯定是掉膜，这不不做的掉膜的话做不了，是不是我们这块的高度是多少？这块高度对应的我们图纸里边的哪一块是吧？哪一块？ 这块吧一米五十五，同时呢我们啊详细的这个图一米五十五嘛，就这块一米五十五一样的是吧？然后哎第二个是一米五，一米五你可以分开来算一米五十五乘以它的总宽度，总宽度的话刚才我们看了十二点九是吧？看了好几遍了，十二点九嘛， 对不对？这个长度总长度十二点九，你会 cd 的 话你就可以直接出数，你不会 cd 的 话你就按我们之前讲的轴网还有那些综合的基础知识然后一点点往上算，知道吧，最后算出来这块长度是多少。 所以说呢给大家说一下，你一定记住啊，学习本身就是个痛苦的过程啊，没有痛苦的话你就难，是不是难以我跟你说做的人上人。所以说呢一定记住了啊，现在任何管理岗不存在纯手工算的人了。 好吧，你要说我不会我可以手工算，我也可以电脑 cd 我 都不会，我跟你说任何工地不会用你 是吧？即便你现在正在做这一块啊，有机会做着这一块呢。那所以说赶紧啊补充电脑知识，你要不补充的话下一次机会就不会再给你了，一定记住了好吧， ok 啊， 这是我们这个调膜，调膜一定记住啊，这是关于我们这个模板还有混凝土这些啊，综合的一些计算，一些计算以及它的尺寸所需要的东西啊，所需要这个 计算的一些东西，他们啊啊其实计算的方法非常简单啊，甚至我不需要给大家列式子，只需要告诉你方法就可以了。好吧啊把这个大概的过程然后了解了之后呢？他们然后那个是不是实际的真正的计算还是用这个什么啊？用那个广联达软件然后进行计算。你比如说混凝土的工程量是不是扣 这个积水坑啊？什么这些东西你把模型然后做对了，标杆尺寸搞对了，当然你用 cd 用那个广联达的话，标杆和尺寸必须还得搞对，所以说刚才学的这些过程呢，必须得会， 你不会的话广联达你做不了的。好吧啊？模型你不知道怎么建？那不行，好吧。 ok 啊好啊，感谢大家的观看啊，有什么不懂的地方随时再来问我啊。
00:42查看AI文稿AI文稿今天带大家认识一下地基中的劳斯莱斯法板基础，今天我在这个和潘伟我们潘总家，也就是我们改了二十一搞的现代风别墅，正在做地基，因为他这边土质结构是沙土，加上结构也很复杂，所以我们这边推荐业主做的是法板基础。法板基础也叫满堂红基础，也叫整板基础。 在挖完地基以后，我们首先铺了一层碎石垫层，然后用四幺零的混凝土浇注了一层十公分厚的基础。垫层 养护完成以后，在垫层上面我们做了四十公分的滑板基础用的是十六的钢筋，十五乘十五的间距，双层双向全部铺满，上下层设马顿筋支撑，并且四个角都做了放射晶，从眼角向外放射，然后用 z 三零的混凝土一次性浇铸成型。
57乡墅艺造
