安全机器人控制柜结构讲解首先这里有四块控制机板,最里面这两个是逆变器单元,由四伏控制机板和逆变器组成。最下面这块是逆变器, 主要作用是将整流器供给的 dc 电源换成三箱马达电流并向各马达输出。上面这块是四伏控制机板,可以控制机器人自身的六轴四伏马达以及外部轴用的三轴四伏马达,最多可以控制九轴四伏马达, 同时也控制整流器和逆变器。在往上这块是安全机板,安装有安全信号的双通道输出入回路和非安全信号的输出入回路, 对外部进来的安全信号进行双通道处理,根据条件控制电源接通单元的主电路,控制用开关的 off。 最外面这块是通用 i o 机板,主要作用是与家具、控制柜等外部设备进行通讯和集中控制。 再往下这里是控制电源单元,提供控制用的 dc 电源和输入控制电源的开关,平台上一般标有输出规格。 接着左边这里是整流器,主要是将由电源接通单元提供的三项电源更改为 dc 直流电源提供给逆变器。 左下角这里是 cpu 单元,由机板用卡槽、 cpu 机板、机器人 i f 机板构成,用于整体系统的控制,视胶编程器的显示、操作键管理操作控制、辅助演算等。 最后柜门左下角这里是安全端子台机板,是为了连接安全输出、输入信号等专用外部信号的端子台机板。

安川的 plcmpg 七二零怎么安装?首先我这里有一个安装的文件,然后这个大小是五百三十兆, 然后这里面还有好多关于安全的一些编程方式,启动指南是怎么启动安全的飘丝,然后这里有指令, 是用户设计的一个程序设册,然后里面的指令,然后还有运动程序变量,然后还有拼图怎么编成, 然后还有一个四伏运动控制手册,然后还有一个案例成, 然后马达参数怎么配置?四部电机的参数, s 五是, s 五是出电机的型号, s 七是出动器的型号, 然后也这边还有一个案例的城市,有不懂的话安全的编程方式可以跟我一起交流。

安川机器人通用 i o 机板使用方法打开控制柜可以看到这里连接了四个插头,这边是 c n 三零六和 c n 三零七,然后这边是 c n 三零八和 c n 三零九。现在我们以 c n 三零九为例, 找到连接的模块端子台,这里已经做好标记了。接着根据说明图纸接好想要使用的 i o 点位, b 十对应的是通用输入 alt 零一,所以我们在程序编辑时就可以直接使用这两个 i o 点位了。 不同的基板接口所定义的点位也不相同,所以一定要根据说明图纸确定想要使用的 i o 方式。

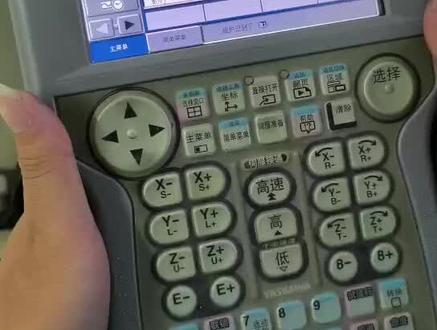

好,这次我们就说一下他那个用 p a m 去改点位的,就是稍微的略微修正,我们有时候只差那么一点点的时候,我们就可以用 p a m 去修正, 然后首先要明白你的程序是哪一个,待会是会针对程序名去修改的,然后程序名是这个三五 下面的点位,第十五个点,十六个点,十七个点,这个意思是我贴合上方,然后贴合位,贴合完成以后往上走,哎,我们做的目的就是要改,改的是贴合的精度,往左往右往上往下偏, 哎,目前我们修正零点零五啊,这些都可以用 pm, 然后这里要选择好你的程序名,程序名不对的话可以确认进来,按选择确认进来,这里面选择你要的程序。 目前我们是三五的点位啊,就选择三五,然后呢往下走,这是他的点位,我们刚才已经知道了,十五、十六、十七,好,按选择进去,然后就可以输十五数字,然后回车, 再按下十六回车,再按下十七回车,哎,这点位我们就选好了,选好了,然后就是说我的 x 方向和 y 方向,你们一定要去找好他的加和减, 方便你直接去看他我要在哪个方向走多少,哎,这里可以改到零点零几, 就是我可以移零点零一,零点零二,零点零三,这样你来移,你手动直接移的话,你没办法保证它是零点零零几,哎,但是我这里修改就可以直接用一个直的方式去让它动,去让它做变化, 哎,输入数据一样的,选择零点零一,回车往上 选择进去零点零一,再往上选择进去零点零一,哎,我完完成以后我就可以直接改他的那个值了,在这个点位的基础上再增加个零点,零一意思是这个意思。哎,我现在不做修改啊, 我现在我要给他改成零了, 然后装方法是一样的,点完成确认跟正,哎,点位就修改完了, 取消掉,然后我们到程序里面就可以正常运营,这个点在这个基础上增加的。好,这就这样了。

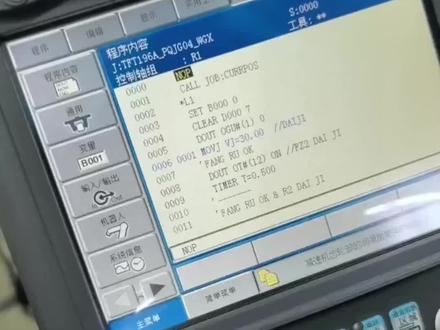

这次我们分享一下安装机器人制药器里面的程序行代码,怎么去操作它的复制和剪切,还有删除啊?首先我们看到这一行,我现在需要把待机的信号,待机信号给它 移到另外一个地方往下移,我现在选择转换加选择,然后编辑有一个复制,我复制完到 第二个点,那么在第二个点待机编辑,然后粘贴粘贴,哎,我现在的待机信号就在第二个点才待机了,下面我们把延时时间直接也给它剪切到这里来, 转换加选择编辑剪切四删除,对原行程序删除, 然后我到这里来进行一个粘贴。啊,我现在就给他粘贴过来了,现在我的待机信号,我待机时间都已经操作完了,一个是复制过来的,一个是剪切过来的,怎么去删除?还有三。

你好,这是个给你讲一下镜像转换功能,可什么是镜像转换功能呢?我们先看一下下面这个图,我们从图中可以看出,机器人左边走了轨迹是先向下走,再向右画一个圆弧, 通过镜像转换以后变成右边这个图像先向下走,再向左标画一个圆弧。从这两个图中我们可以看出这两个图是对称的,就像这两个图中间有一面镜子一样, 这个就是镜像转换功能。一般机器人在进行左右对称的轨迹的时候呢,用镜像转换功能, 在机器人坐标或用户坐标中,对于 s、 y、 z 轴构成的任意得灭给进行镜像转换。镜像转换有几种有,脉冲镜像转换、机器人坐标镜像转换、用户坐标镜像转换。好,我们一起来了解一下这三种镜像转换。 首先脉冲镜像转换,脉冲镜像转换呢,就是要预先用参数指定想要转换的轴, 把对应的指定轴的一些符号呢设定好。我们看一下这个图当中,左边机器人跟右边机器人,它们通过脉冲信号转换以后, s 轴本来是逆时针旋转,现在变成顺时针旋转了,而 r 轴是向下旋转,变成向上旋转了,也就是说 这个脉冲镜像呢,刚好它的脉冲的方向圈儿就变反了,本来正向脉冲是往左,由于它脉冲的方向变反了, 变成负向脉冲了,所以它会往右。那这个参数来设定哪个呢?这参数主要是设定 s、 e、 c、 x、 g、 零六五这个参数,通过这个参数呢来设定机器人 第一个轴到第六个轴,到底哪个轴要进行反转?这个参数主要是一个八位的一个参数,这里是第一个轴,这里是第二轴,第三、第四、第五、第六。 前面六个位呢,每一个位代表一个轴,那个位如果为零的话呢,代表那个轴不反转,如果为一的时候代表反转。再看一下机器人坐标镜像转换,机器人坐标进行镜像转换时候,是对于机器人坐标 x 任意面进行转换的。我们看一下右边这个图, 本来机器人走的轨迹是,它先是向 x 轴运动,再逆时针旋转一个圆弧,再向 y 轴运动, 这是它原来走的一个轨迹,通过这个机器人坐标镜像转换以后呢,变成了一个这样的轨迹,从这个从这两个轨迹当中我们可以看出来,这两个轨迹刚好是对 x、 z 这个面刚好是对称的,所以它这个机器人坐标镜像转换, 它是对于机器人坐标的 x、 z 面进行转换的啊。再看一下用户坐标镜像转换, 对用户坐标镜像转换呢,都是对用户坐标的 x、 j、 x y、 x y、 z 这个面的进行转换的。我们从图中可以看出来,本来用户坐标系的 x、 y、 z 是 这样的,它走了轨迹,机器人机器人走了轨迹是这样的,那通过 x、 y 灭的一个镜像转换以后,刚好这两个图相对于 x、 y 灭是对称的。 那这里有些东西要注意一下。电域有手外的机器人,它的 s 轴中斜线与 t 轴中斜线在 y 方向呢,有偏移,你看这个位置是有偏移的,它机器人 s 轴和 t 轴在 在这个 y 方向并不是在这个中阶,而是有所偏移的。在这种机器人上呢,如果用脉冲镜像转化的话,是得不到正确转换的,这种情况下只能用机器人坐标镜像转换,或者在 t 轴回的中心借力的用户坐标进行用户坐标给镜像转换。但这句话什么意思呢啊?我们 下面来看一下。首先进行机器人坐标镜上转换图的图中,可以看出,机器人坐标是以机器人的中心点为圆点,构成了一个 x y z, 那 这个图中转换前和转化后,它是以这个任机器人的中心 x z 构成的这个面来进行转换的,所以它转换以后呢,是很对称的,相对于这个机械作背器是很对称的, 那即其用户坐标镜上转换呢?我们看这个图,这个图中它是在 t 轴了回转中心线上, 在这个 t 轴了回转中心线上设定了优,设定了用户坐标系,然后再根据这个用用户坐标器进行这样转换。在这里这一对用户坐标器就是 x y j 的 一个坐标系,那通过 x y j 其中的一个面构成一个对称以后, 那转换前和转化后刚好是通过这个中心线来对称的,所以通过用户坐标镜像进人转化以后,它也是对称的。好,这个就是我们的镜像转换功能。具体操作看一下我们的实操视频。

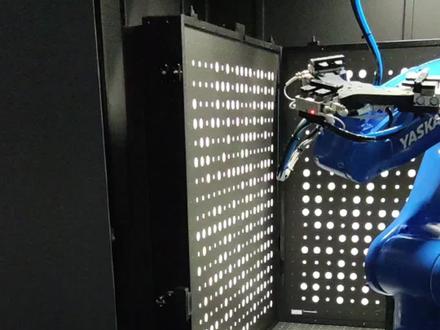

大家好,今天给大家分享的项目是给美国某科技公司做的一台测试设备用的呢是我们安川机械手,其中有两个功能我想强调一下,第一是安川机械手的以太网服务器功能,大家知道机械手需要跟 pc 进行一个网络通讯,我们安川机械手呢,具备这样一个以太网服务 记忆功能的话,就不需要在机械手端进行程序的编写, pc 端只要按照指定的格式进行收发,就可以访问机 机械手的一些数据。第二点我想强调的是安全机械手的梯形图功能,大家知道我们机械手是具备多任务功能的,正确的运用多任务可以大大减化我们的设备,比如安全机械手的梯形图就可以在一些较为简单的设备当中取代 p o c 的作用,在后台对我们的周边设备进行一个简单的控制。在这个项目中呢,我就是用到了安全替芯炉功能,对 设备的门的打开与关闭,以及夹爪的打开与关闭,在后台跟设备的按钮进行了关联,这样的话,即使机械少前台没有运行任何程序,设备的门和夹爪都可以实时的进行控制。
