监控拓扑图画法及说明
大家好，做热电学设计。嗯，我今天看到了一个比较好的一个系统托普图啊， 虽然看着比较简单啊，但是他整体做的不错啊，我们一起就是去看一下，因为很多呃，粉丝朋友啊，对系统图这块还是掌握不太好，原因可能是经验方面啊，会对于这个设备啊有什么原理啊，价格也不太熟悉啊。 我然后就是按照这种方式在后面的内容，视频内容里面，我尽可能就是给大家找一些这种案例啊，给大家做一个解说，让大家尽快的能把这个内容掌握了 啊。这个图的话大家可以看一下啊，因为这是我从这个网上那个文章里找到这个图，虽然做的比较简单，但是内容很完整， 系统好完美啊。嗯，首先啊，我们先看一下这个图的一个整体的一个情况啊，他整整体的话分了一个监控录音和前端监控啊。首先 这个思路是对的，我们有时候做图的时候，行图做的比较乱的时候，没思路的时候，就是我把这个按照我们一个嗯区域，或者叫我们一个嗯，控制与采集这种思路，大家分开去做啊， 看好监控中心的设备比较多。前端其实比较简单啊，因为他是一个视频监控系统，高清视频监控系统，一个图啊，前端所有的摄像机类型他全部表示出来 啊，可能你这个项目里有多种半球呀，球机呀，还有什么其他的全景呀，全 材啊等等，都可以在这做出来，因为我们做的是拓普图，不是实际的物理连接图，因此没必要，没有必要吧那些做的那么细致啊，只要体现出我们一个整体的思路就不错了啊，你看下面他配了一些图片，其实这些就是跟我们摄像机这个有一个比例对比关系啊。 啊，我给大家， 嗯，主要说一下，你看啊，路面的固定点这些啊，包括这个，嗯，其他的内容啊，颜色都免费的。你看这个出入口呀，出入口你让我可以选枪击 制高点可以选球级大场景可以选吗？三百六十度的这样三百六十度的，因此的话这块的话就是。嗯， 这个还是做的不错啊，前端基本就是前端还有一个光纤式挖机，光纤式挖机是成的，主线有前端和中心啊，很多时候我们前端是公开放，但是我们中心的话可以做那种擦槽式的 啊，比较方便，因为触发器多的，我们的机柜里往往摆设啊，这个其实在你的这个透明度里可以提前啊，我们这两个触发器可以放到一个插槽里面去啊，你的吉祥拿它放的也是不错的啊， 下来我们去看一下，他到中心之后啊，你都是光纤连接，原来是光纤符号也是没有问题的，他这个光纤符号是采取我们有一个叫我前段时间给他发过一个啊。嗯，要一个安防系统的一个 啊，标准符号啊，他这个也是很不错的啊，下面就应该了，到中间的时候接入收发器接入了一个接入交换点，他这个接入交换器 没有体现在前端啊，很多时候我们监控网络还容易去做一个增减度，这个我在我的文章和视频里都讲过了，他这个图在这就提醒的比较好，完全就实现了一个，你看我们的数据流是这样的， 百分之九十九的数据都是这样，因为我们存储数量一般都选择是七十二个小时全天的存储，然后他这样选择我们和核心间环境，平时就不用去太理会这个存储数据， 要不然的话你看我们的网络就压力就很大。他都是这啊，都是这样去做的， 把我们 nvr 录像机啊当做这个，我们一个前端的一个设备，就当做我们肌肉消化剂，上一个点把它接上去就行了。肌肉消化剂我们可以放到真空间这一段，可以通过光纤锁，因为什么现在的光线比较好，大家可以 多拨几条黄线啊，然后通过合适的分配到合适的方位。二、接入这黄金，比方说是二十四度的， 那我们的 nvr 最多也就十六或者配最多配二十五，是不是一个 nvr 针对多少摄像机全部分配均匀好，下一款呢？合金交换机，合金交换机你看他接了一个被否， 这个辈分很重要啊，他这个画的很不错，因为我们这个录像的数据要做辈分，和我们普通的这种数据库的结构化数据做辈分是不一样的，我们利用一些数据化的软件是没办法做我们图像数据的备份 啊，如果勉勉强强可以把它当作一种数据配送出来，但是没办法去恢复，而他这个错误度体验的非常好。 这个辈分的话我们指辈分什么重要的？我们可能比方说几百个图像，两三百个图像我们指吧，重点 就是这个。嗯呀，我们只添加我们这个所有摄像机里面我们认为重要的图像，这边表上录三十天，我们这个上面表上装的这个硬盘和配比的这个摄像机的数量可以录到九十天甚至一百八十天 啊。这个录像机可以跟前面的数量不一样，不必要全备用。然后前面用了十台 n 啊，我这可以用两个啊就行了。这个肌肉的核心叫你，为什么他备份的方向可能在我们任何一个肌肉的， 这样的话就你被捧的数量少，人的话压力不会那么大。有人说我很多地方被捧的比较多，那很简单，你给这个交接收环境再接一个怎么样就是怎么去做了，就是我把这个 全被放到这一百一下来，就说这个客户端，这个客户端就比较简单啊，平时装一个管理软件啊，主要管什么？ 管安危啊？我们的摄像机还有什么这个视频综合平台，他有服务端，哎，我们客户端看我们这边啊。嗯，第三就是个控制键盘也非常不错，这个控制键盘他可以控制这个设备 起到我们显示的一个信号啊，这个视频综合平台啊，他是一个意念视频。呃，实现了一个什么 结满啊？他首先把我们的网络同样的东西结满，而且还有什么拼接。 另外还有一个应用管理平台，他可以去管理啊，我们下面的这些设备，比方说你有很多这个，嗯啊，或什么摄像机 也可以通过他去做，他是一个服务品牌啊，我的控制键盘现在也作用比较强大，你看这空间盘上带一个小屏幕，他也可以去 看，他也可以去看啊。嗯，题字中他还加了一个右，这主要是原系统写成的，可以接下来 总结一下啊。我们这张视频监控系统呢，这个透扑整体的话还是相当不错的啊，思路很清晰啊，重点也做的很到位啊。其实这种项目我们不必要说大项目的，我们小项目也可以去选的话， 因为我们这个时候啊，我们这个球净化器真的不必要选了，大型的你选一个普通的净化器完全可以满足要求。 而我们这个视频平台，如果说，哎，我们有的时候不用这个号，我们可以把它换成什么解码器，哎，在这个图里也是同样的功能， 因为现在很多厂家的解码机他也具有这个拼接功能。这个图其实他还有一个缺点， 一个缺点就是把把我们这个图里表示了我们这个设备的数量，在这可以简单去体现一下啊，体现下列一个表，这个图里我用的什么设备，什么设备， 对于他这个图能做到这个程度就不错了啊，就不错。好，今天这个零分后期的话，就是我发现哪些内容做的比较好的啊，或者做的就是存在很多问题的，我都会给大家做一个分享，大家从实战的过程中去掌握这些内容啊， 具体怎么应用啊？好，谢谢大家。
粉丝5.8万获赞17.2万
相关视频
02:15查看AI文稿AI文稿今天给大家介绍一下安防监控的网络架构，这个图就是我们常用的一个网络的架构图，前端是摄像头，然后通过网线汇聚到前端交换机上面， 前端交换机在通过一个网线将数据汇总到核心交换机上面，录像机也是通过网线接在核心交换机上面的，网络解码器也是通过网线接在核心交换机上面的， 核心交换机的数据通过网线给到网络解码器，网络解码器在解码转换成 hdmi 信号上大屏， 然后我们就可以看到前端的监控画面了，控制电脑通过网线接在局域网里面就可以了，键盘也是 直接在局域网内的，然后解码器是可以直接插鼠标来进行控制的。这里有个问题就是说如果我们前端的摄像头到机房距离比较远， 比如超过了 150 米，或者是有 500 米一公里，那怎么办？这个时候我们就需要用光纤通过关键来延长距离，前端是个光纤发送核，后端是一个光纤接收核，光纤的传输距离混合拨的话大概是五公里， 单播的话是四十公里甚至更远。如果我们是在些山区，或者是楼与楼之间不方便布线怎么办？这个时候我们就需要用到无线网桥，它主要是通过无线电磁波来传输数据，无线现在做的也是比 比较稳定了，然后传输距离的话是可以达到一公里两公里，有的是五公里甚至更远。然后还有一点，比如跨区域的监控，我们该怎么办？这个时候我们就需要依赖互联网做 vpn， 或者是做专线， 或者是做云视频，通过这些网络技术来实现，把远端监控，也就是两个跨区域的监控摄像头进行数据汇总来显示在我们的监控屏上。好了，先这样吧。
00:17查看AI文稿AI文稿缓往光鲜收发器两光四点方案，机房端用一根光鲜线连接到下一个点位，用手拉手的形式缓往一圈，信号最终回到机房。假如其中一个点位故障，信号会从反方向回传到机房。
987精连光纤旋风少女
00:14查看AI文稿AI文稿收发器环网拓谱图机房光先收发器由 a 口依次接入园区各收发器点位，最终回到机房光先收发器闭口，进而组成环网。中间如有故障，也不会影响其他链路传输。
986通信 弱电 网络

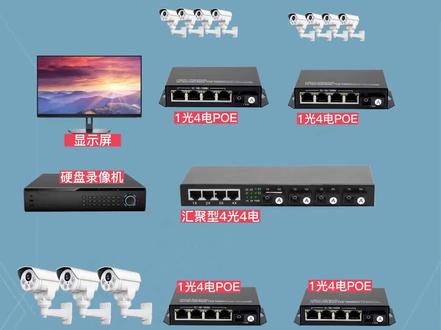

00:27查看AI文稿AI文稿小型监控汇聚方案如何施工？可以这样做，划分区域，一百米范围内，摄像头用网线接触到一光四点带 poe 的收发器，通过光纤汇聚到机房端的四光口收发器，四个光口接收远端四个区域的摄像头信号， 四个千兆电口可以接入机房端的摄像头，会连接录像机。
00:21

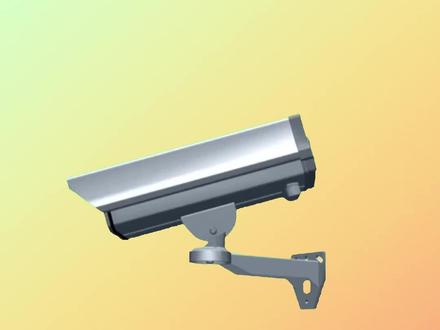

01:13查看AI文稿AI文稿各类监控项目如何主网？下面和大家分享一下四类光纤主网系统。图一、普通应用主要针对网线距离有限，可以使用光纤收发器。我们平时可能比较常见的是这种这种的主网 啊。一对一的传输方式就是光纤触发器。比较常见的应用方式应用在中小型的远距离网络中比较多，比较明显的就是只有一对光线触发器。 三大型的监控项目光纤组网的应用机房端的四光两电或者八光两电光线交换机 直接取代了多台一光一电光线收发器，通过光纤交换机的千兆网口直接连接到 nvr， 减少了机房端一台网络交换机的应用。四、 un 组网监控图不图各监控点摄像机输出图像信号数值视频流通过 onu 介入设备 pon， 再通过光峰路器实现多点到点的接入。 pu 承载技术作为业界主流介入网主网技术，网络结构简单，系统稳定性高。
179菲尼特光纤

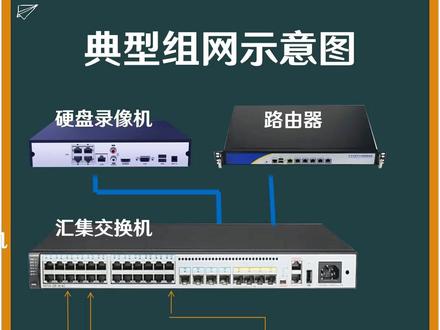

00:16查看AI文稿AI文稿企业典型组网，一般无线设备监控电脑主机通过网线连接点位交换机，每个点位交换机通过网线分别连接近汇聚交换机，最后分别连入硬盘、录像机和路由器。
430通信 弱电 网络

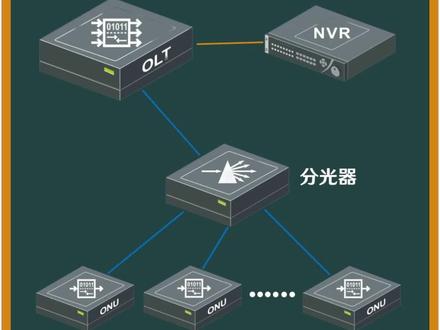

00:22查看AI文稿AI文稿olt 监控组网方案， nvr 通过网线接入 olt 上联口， olt 胖口接入风光器， 分光器分出多股光纤进入欧恩佑，欧恩佑转网线到监控探头。
2939通信 弱电 网络
20:35

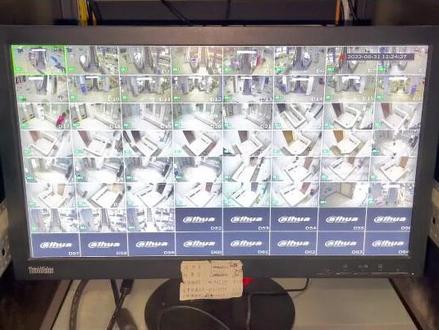

01:15查看AI文稿AI文稿很多做监控的朋友问，监控的主网方案应该怎么做？设备应该怎么选？第一步，首先要确定监控部署在哪里，户外还是室内？户外的话要选择工业交换机接入，室内的话一般选择 poe 交换机接入就行了。 第二步，确定规模五十台以内 poe 二层接入交换机直接接载出口就可以。假如采用两百万像素 ipc 马流以四计算，十台摄像机占用宽带为四十， 而百兆交换机实际使用率为百分之五十到七十，完全可以满足传输要求。五十至一百台建议先连接入交换机，再连三层汇聚交换机。如果采用两百万像素 ipc 马流以四计算，一百台摄像机占用宽带为 四百兆。如果是按照十台摄像机接入百兆交换机的话，那么我们需要十台接入层交换机，那么核心层交换机需要三层全千兆交换机，如果是一百台以上，多接几台汇聚交换机，做端口聚合等操作来扩充链路， 如果更多的摄像头的话，就需要上核心交换机了。
2984小E说技术
00:16查看AI文稿AI文稿楼与监控组网方案楼内监控探头接入同层电井的汇聚交换机。汇聚交换机接入监控机房的核心交换机再接入硬盘录像机接入显示器。
1511通信 弱电 网络
03:13查看AI文稿AI文稿这是一个网络拓谱啊，网络拓谱图，这个虽然说看似比较简单，但是如果有考过终极网络工程师的 会特别知道，这这个地方就什么呢？核心层，会议层，接入层，还有什么数据链络层，数据链路层，哎，网络层这些都是对应的，有一定的考点。核心层是什么呢？核心层就是 咱们的交换设备，核心交换机，核心路由器，这些汇聚呢，就是二层或三层交换 接入，就普通咱们说的楼层交换机了哈，那个八口呀，五口呀，十六口，二十四口以及四十八口交换机。下面又说的是这个层级拓普的结构，汇聚， 核心汇聚，他把直接核心跟汇聚放在了一层，这当然也可以，因为核心跟汇聚其实是用一个交换机可以处理的 接入，当然接入这个肯定也可以，如果这样的话，安全性就比较差了，因为可能会有回路一些，现在咱们二级用的这些设备的话，有回路的话可以从后台写到这个环路检测的功能，通过环路检测就可以测试到 那条环路网线有环了，咱们图线时候也会出现，哎，有环总是发现，假如说你们这怎么布的线呀，咱们一接上这个网线就网络就不通了。一拼 拼，大家知道拼吧，也就是这个，这个 pmg pin 哥啊，拼 一个假设幺九二点幺六八点一点一，一般这个都是咱们网关地址吗？拼完以后可以写个空格，空格减号，所谓杠 t， 这样就会 知道对咱们的网络通不通，我给可以给大家演示一下啊，我看看我这的地址是多少， 这个大家可应该知道吧， 看提示服，然后擦掉。咱们先看一下咱们的 ap， 哦，是这么回事， p 和飞哥 ip c o n f a g 看一下 啊，默认网关是九二点幺六八点幺点幺，所以咱们在这可以拼了，但这空格哦，九二点幺六八点网通代表咱们网络是正常通畅的，出现这样的就是通畅的，如果出现什么呢？ 这样，但是我也改一个啊，幺点二会出现请求超时可以哎，无法访问目标，目标主机其实是一个意思，就说明这样的网络不通， 这样就会查一下咱们是不是有环路或者是网线没有接好。这个简单扩充一下这个问题。
