施耐德软启动器参数设置说明及技巧
兄弟们，储大师启动不了第二集检查参数，不好意思，加错了， sorry。 电机要想顺利启动，这几个核心参数必须设置对 第一个参数，电机的额定电流跟电机必须匹配。第二个电流限幅，也就是最高电流倍数，这里默认是四倍。 第三个加速时间默认是十五秒，我给他改成五秒。第四个起始转矩默认是百分之二十，我估计跟这个参数有关，我改成百分之四十。 停车就选自由停车，我们确定电机没有读准，没有掐死，也没法拖开负荷，只能这样试一下了。你说这回能起来吗？兄弟们，负荷是个活塞泵，可能油管有点堵，大家离远点，我要炸了！
粉丝645获赞3363
相关视频
03:36查看AI文稿AI文稿下面为大家介绍 a、 d、 s 二二二系列软启动器小电机测试的设置方法。 在 a、 g、 s 二二二系列软启动器发往现场调试之前，如果没有与之功率匹配的电机，可以让 a、 g、 s 二二系列软启动器带一个电流不小于软启动器额定电流百分之十的小电机， 并设置软启动器的相关参数。对 ats 二二进行功能测试，已确定 ats 二二系列软启动功能是否正常。软启动相关参数设置步骤如下， 首先将电机额定电流调至最小，在主页面按下键找到 c、 o、 n、 f 配置菜单，按一 n、 t 进入菜单，按下键找到 i、 n 电机额定电流，点击 e、 n、 t 进入，将电机额定电流调到最小， 按 e、 n、 t 确认。 然后设置访问等级为高级， 按下键找到 l、 a、 c 高级模式，按 en t 进入，设置为 o、 n， 按 en、 t 确认。 接下来设置控制模式为非立即控制方式，按 e、 a、 c 返回主界面， 在主页面按上下键找到 a、 d、 j 高级调整菜单，按烟蒂进入，找到 s、 s、 c。 启停控制， 按 e、 n、 t 进入，上下键设置为 o、 f、 f， 按 e、 n、 t 确认，最后关闭缺项检测功能，按 esc 返回主页面， 在主页面上按上下键找到 p、 r、 o 高级保护菜单， 按 e、 n、 t 确认。进入菜单，按下键找到 p、 h、 l 缺项检测，按 e、 n、 t 进入， 按下键设置为 o、 f、 f， 按 e、 n、 t 确认， 按 esc 返回主界面。 a、 t、 s、 r 小 电机测试参数设置完成断电后参数不会复位，建议完成测试后进行恢复出厂值操作，或者将上面设置的参数恢复到设置之前的数值， 恢复出厂值。方法如下，同时按住 esc 和上键， 进入 u t i l 菜单，按 e n t 进入，按上下键找到找到 f c s， 按 e n t 进入。再次点击 e n t 已婚出场值。以上就是 a t s 二二系列软启动器小电机测试设置方法的全部内容，谢谢大家的观看。
02:18查看AI文稿AI文稿本章节向大家介绍 ats 八零软驱动器如何用面板拷贝和下载参数，我将分两部分介绍。第一部分，如何用面板拷贝参数。 第一步，按下面板的 ok 键进入菜单，按下键找到九设备管理。 第二步，按 ok 键进入设备管理菜单，按下键找到九点三传输配置文件。第三步，按 ok 键进入传输配置文件，按下键找到，从设备上复制。 第四步，按 ok 键会提示您确定要复制此实际配置，再按 ok 键会显示 transfer in progress 图标，大约两到三秒会出现提示传输结束。按 ok 或 es 键继续， 此时按 ok 键，面板重新显示从设备上复制参数，已经上传成功了。第二部分，如何用面板下载参数？第一步，按下面板的 ok 键，进入菜单， 按下键找到九设备管理。第二步，按 ok 键进入设备管理菜单，按下键找到九点三，传输配置文件。 第三步，按 ok 键进入传输配置文件，找到复制到设备。 第四步，按 ok 键进入复制到设备面板显示一个 c f g 的 格式文件，再按 ok 键提示检查到设备的链接，再按 ok 键会显示 transfer in progress 图标， 大约两至三秒出现提示传输结束。按 ok 或 d s c 键继续，此时按 ok 键，面板重新显示复制到设备参数，已经下载成功了。 以上就是 a t i 四八零软启动器如何用面板拷贝和下载参数的方法，感谢大家的观看，谢谢！
05:47
02:48查看AI文稿AI文稿哈喽，大家好，我是施莱德电器技术知识，下面以 ats 四八零 d 幺七 y 软启动器为例，向大家介绍 ats 四八零软启动器参数。初始设置步骤， 首先，对 ats 四八零软启动器控制回路上电调试前必须设置一些首选项。第一步，语言选择，按上下键使黑色光标选中需要的语言，然后按 ok 键确认即可。 第二步，时区设置，根据所处的地理位置设置对应的时区偏移，设置完成后按 ok 键即可。例如设备所在地为北京，北京属于东八区，那么对应的时区偏移为八点。 三步，日期时间设置按照当前实时时间和日期设置即可。例如现在是二零二三年七月二十一号十二点，手指触摸转动转盘中间的时间设置为十二点，下面的日期设置为二零二三年七月二十一号。 第四步，屏幕上会显示五个参数，分别是，一、进入产品。二、导入设备。三、小电机测试。 四、演示模式。五、固件升级。如果没有备份的产品配置，也没有小电机测试、演示模式等需求， 直接选中进入产品，按 ok 键进入。此时屏幕上会出现安全归约选项。基本安全归约和标准安全归约的区别在于，基本安全归约没有密码限制，松木和网页服务器访问 ats 四八零，而标准安全归约有密码限制， 如果对这方面没有特殊需求的话，选中基本安全归约，按两次 ok 键即可。 第五步，访问等级设置出场默认是标准权限，标准权限提供访问所有菜单的权利，但是有部分参数必须在专家权限才能修改访问权限。设置完成后， 进入 ats 四八零软启动器主菜单，此时 ats 四八零软启动器参数初始设置已经完成，可以根据功能需求进一步设置其他菜单。以上就是 ats 四八零软启动器初始参数设置的全部内容，感谢您的收看！
32牛马 小 仪

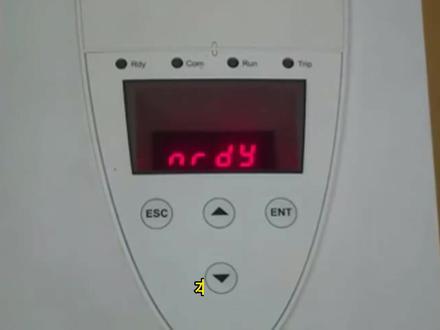

03:58查看AI文稿AI文稿本章节介绍一下 ats 二二软启动器的操作面板，我们可以看到该系列产品的操作面板有四个 led 指示灯， 一个四位的七段码显示屏和四个功能键组成。四个 ai 预指示灯，用于指示 ats 二二软启动器的状态。 最左侧为绿色 r、 d、 y。 就 绪指示灯，用来指示软启动器的当前状态。灯亮表示主回路和控制回路都已经供电，灯灭表示控制回路没有电源。 闪烁用来提醒。比如我们目前看到的有控制回路电源但没有主回路电源的 n、 r、 b、 y 状态，或者在设定的周期内达到了最大启动次数 s、 n、 b。 此时绿色 r、 d、 y 指示灯也闪烁。 绿色 c、 o n 通讯指示灯用来指示通讯的状态，灯亮表示 mobas 通讯正常，灯灭表示 mobas 通讯异常。 黄色 r、 u n 运行指示灯用来指示软启动器的工作状态，灯亮表示软启动器已经完成启动并且切换到旁路接触器。工作 灯灭表示处于停机状态，闪烁时表示软启动器处于启动时的 d、 c a 加速或者停机时的 d、 e c 减速阶段。 红色 keep 故障指示灯用来指示软启动器是否有故障或者报警。灯亮表示有故障而且软启动器立即停机。灯灭表示没有故障。闪烁表示有报警，但软启动器没有停机。 四位本次代码显示屏用于显示参数信息、软启动器状态信息或者故障信息等。 esk 功能键用于退出菜单、退出参数或者放弃修改当前值。 int 功能键用于进入菜单、进入参数或者保存当前值。上单功能键用于返回前一菜单，返回前一参数或者增加显示值。 下翻功能键用于显示下一菜单，显示下一参数或者减少显示值。 上述四个功能键还可以通过组合的方式来实现一些快捷的操作，比如在停机状态下，使用 e、 s、 c 和下单功能键就可以进入到 u、 t、 g、 n 后用菜单 进入该菜单后，可以执行软启动器自检，查看软启动器固件版本、恢复出厂或者清除故障记录等操作。 当软启动器显示故障时，可以使用组合功能键 e、 n、 t 加上方功能键加下方功能键来清除故障。应对软启动器复位，在没有设置端子复位时，该组合功能键比较方便。 下面再介绍一下组合功能键。 esc， 加上方功能键加下方功能键。 如果把配置菜单 c、 o、 n、 f 下的参数 cod 设置为 l、 o、 c 修正，软启动器内的参数将无法修改。此时可以同时按下功能键 e、 i、 c 上方功能键下方功能键， 以便于方便的解除参数锁定，以便于快捷的修改所需的参数。以上就是 a、 t、 s 二二软启动器操作面板的介绍，谢谢！
02:59查看AI文稿AI文稿哈喽，大家好，我是施莱德电器，技术支持，下面以 ats 四八零 d 幺七外软启动器为例，向大家介绍 ats 四八零软启动器参数。初始设置步骤，首先，对 ats 四八零软启动器控制回路上电 调试前必须设置一些首选项。第一步，语言选择，按上下键使黑色光标选中需要的语言，然后按 ok 键确认即可。 第二步，时区设置，根据所处的地理位置设置对应的时区偏移，设置完成后按 ok 键即可。例如设备所在地为北 北京，属于东八区，那么对应的时区偏移为八点。第三步，日期时间设置，按照当前实时时间和日期设置即可。例如现在是二零二三年七月二十一号十二点，手指触摸转动转盘中间的时间设置为十二点， 下面的日期设置为二零二三年七月二十一号。 第四步，屏幕上会显示五个参数，分别是，一、进入产品，二、导入设备。三、小电机测试。四、演示模式。五、固件升级。如果没有备份的产， 产品配置也没有小电机测试、演示模式等需求，直接选中进入产品，按 ok 键进入。此时屏幕上会出现安全规约选项， 基本安全规约和标准安全规约的区别在于，基本安全规约没有密码限制，松木五和网页服务器访问 ats 四八零，而标准安全规约有密码限制， 如果对这方面没有特殊需求的话，选中基本安全归约，按两次 ok 键即可。 第五步，访问等级设置出场默认是标准权限，标准权限提供访问所有菜单的权利，但是有部分参 数必须在专家权限才能修改。访问权限设置完成后，进入 ats 四八零软启动器主菜单，此时 ats 四八零软启动器参数初始设置已经完成， 可以根据功能需求进一步设置其他菜单。以上就是 ats 四八零软启动器初始参数设置的全部内容，感谢您的收看！
92阿辉

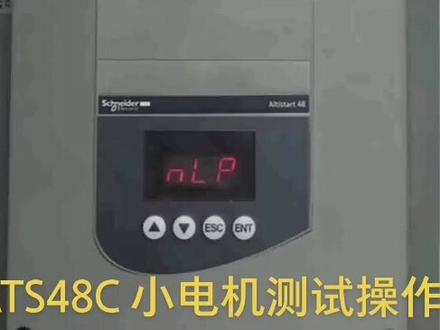

02:30查看AI文稿AI文稿下面以 ats 四八 d 七五 q 软启动器为例，介绍如何设置 ats 四八软启动器小电机测试功能。在 ats 四八软启动器发往现场调试之前， 如果在功率上没有与之相匹配的电动机，也可以让 ats 四八软启动器带一个功率不小于软启动器额定功率百分之十的小电机， 并激活 ats 四八软启动器的小电机测试功能，对软启动器进行功能测试，以确定其功能是否 正常。激活小电机测试功能的步骤如下，在主菜单中按向上键找到 drc 菜单，按验 p 键进入 drc 菜单，再通过向上键找到 sst 参数， t 键进入 sst 参数，此时屏幕显示 sst 参数的出场设置值。 out， 按向上键将参数更改为二，激活小电机测试功能，并按 ent 键进行参数确认， 按 esc 键返回主菜单。至此，小电机测试功能设置完毕。 请注意，断开控制电源后， sst 参数会自动恢复为 out， 小电机测试功能失效。 以上就是 ats 十八软启动器小电机测试功能设置的介绍。
75阿辉
01:06查看AI文稿AI文稿斯莱德燃启动器， ats 四八系列的，要想拖动小电机需要改动参数。 嗯，咱来操作一下，找到那个 drc， 然后进入，再按下箭头找到 sst 进去以后，然后这个本来是，嗯关闭的。奥奥夫上台，然后我咱们把它改到岸上的，然后就起作用，让他小电机运行模式，这样子就是关闭他，不让他这个功能起作用。咱们先把打开确认进去，返回返回 返回，然后然后咱们来启动他。启动他是先要把二十步跟 stop 那个键短接，然后再接个 开关到阿尤恩那那边，咱们来启动它。好嘞，电机又正常运转。
206一路大奔
03:12查看AI文稿AI文稿本章节介绍 a t s 二二软启动器输出继电器的设置。 a t s 二二软启动器共有两组输出继电器， r e a r e b r a c 是 一组， r 二 a r 二 b r c 是 另外一组。 这两组继电器都可以在高级输入输出菜单 i o 里来设置功能。下面就介绍一下都有哪些功能可以设置。 由于高级模式参数 linux 在 出场时设置为 o f l， 此时无法访问高级输入输出菜单 i o， 所以 首先要进入到配置菜单，将 o n f 里找到参数 i o c， 将其设置为 o n， 也就是允许访问高级菜单，然后返回到三 n f 看返，找到高级输入输出菜单 i o， 按下 e n t 功能键进入，然后找到参数二。一，这个参数用来给 r e a r e b r e c 这一组继电器来分配功能。进入该参数后，可以看到 r e。 继电器的故障设置为 nhtp。 未停机表示二 e。 继电器在软启动器停机时不动作，其他时候都动作。通过下方功能键可以修改为其他设置，比如 s t p d。 已停机表示 r a。 继电器在软启动器停机状态时动作。 a l r 报警表示 r g。 继电器在软启动器没有过载报警时动作出现，过载报警时复位。 t r i p。 故障表示 r e 继电器在软启动器没有故障时动作，有故障时复位。 r d y。 就 绪表示端机电器在软启动器做好启动准备的就绪状态时动作，未就绪时不动作。昂云温运行表示 r e g。 电器在软启动器完成启动过程，切换到航空接触器工作后动作 h t r t 启动表示完其继电器在软启动器启动过程中动作，等到完成启动过程切换到航空接触器工作时复位，再往下就又回到了 n s g p 二一继电器的这几种功能可以根据实际需要来设置。 介绍完参数二一，我们再来看一下参数二二，该参数用来给 r 二 a r 二 b、 r c 这一组继电器来设置功能。 进入后可以看到 r 二的故障设置为 t 二 ip 故障，这与 r 一 参数里面的 t 二 ip 功能相同。 r 二参数里面的其他设置为 rui 就 绪， rui 运行、 strt 启动、 nstp 未停机、 stpd 已停机、 a n 二报警等，这时设置的功能与参数 id 的 相同。 以上就是 a t s r 二软启动器输出接收体设置的介噪，谢谢！
02:03查看AI文稿AI文稿今天来恢复一台施耐德的一百一十箱瓦软启动器，之前那个启动器坏了，新买了一个新的最新款的这一个一点二个 w。 这边是一个旁路的接电器，刚才已经把它给挂上去了，现在要把所有的线给接回来 干这个软起基本上没什么软线，全部是用铜牌连起来的，三进六出，它本身应该是自带旁路的，所以直接通过它自己的旁路给交流接触器进行工作。 这三根细线应该是测量电压的，给电压表显示电压。这边呢是电流互感器的， 按照对应颜色给接过来就可以了，上面三根，下面六根，六根，三根出现，三根进线，三根出现对应的是电机的三根线，这三根线对应的是和交流接收器的三根。 这边呢是所有的控制线都在这 所有线路已经全部接完，恢复控制线路已经接上，准备给他送电。先把这个推上， 接上送电了，看一下参数怎么设置的，找一下参数， 由于不知道具体设了哪些参数，就把所有参数都看了一遍，把对应的改成与之前记录一样的就可以了。其实没改动什么，主要加减速， 松电之后显示运行正常，基本上恢复好了。
29八零电工
02:57查看AI文稿AI文稿下面以 a t s 四八 d 七五 q 为例，介绍一下 a t s 四八系列软，该系列软启动器接线段子分动力段子和控制段子两个部分。首先我们介绍一下动力段子部分，其电源进线段子位于软启动器的顶部，端子编号为，一斜杠 l 一 三斜杠 l 二五斜杠 l 三。电机接线段子位于软体中心的下部，其端子标号为，二斜杠 t 一、 四斜杠 t 二、六斜杠 t。 三、旁路接触器接线端子 a 二、 b 二、 c 二同样位于软启动器的下部。注意，在出场时，旁路接触器接线端子被灰色塑料片 挡住，使用时需提前将该塑料片取掉。下面再介绍一下控制段子部分，控制段子位于卵启动器下部的绿色段子块上， 端子 c l 一和 c l 二为软体中气的工作电源型号结尾为 q 的 a t s。 四八转启动器 c l 一和 c l 二之间的电压为交流二百二十伏至四百一十五伏。 型号结尾为 y 的 p t s。 磁发软启动器 c l e 和 c l 直径电压为交流一百一至二百三十。 旁边是继电器二一二二、二三。其中二一继电器可以在 io 菜单下设置成端子 stop rap l i 三、 ls r 五和软为软体动机的停机和启动型号 l s 三、 l s 可以在 i o 菜单下设置相应功能，如故障护位或急火急联等。 正二十四伏端子为转体东西提供的二十四伏电源。端子 l o。 正 l 一、 l 二为可变成逻辑输出端子 l o 一。 l o 二可以在 i o 菜单下设置成相应的功能，其电源由 l o 正提供， 可编程模拟量输出端子 a o 一可以在 i o 菜单下设置成零到二十毫安或者四到二十毫安电流信号。 c o m 端子为控制端子的公共端 端子， pdc 一。 pdc 二可以外接电机内部的 ptc 传感器探头。 rs 四八五摩托八子通讯的阿杰四五段子可以通过通讯来控制软启动器的启停或者读取软启内部的信息。以上就是 ats 四八软启动器的段子介绍。
119宝葫芦
07:44查看AI文稿AI文稿大家好，我是淡定， 今天跟大家呃分享一下这个暖启动器的参数设置。呃，以前跟大家讲过这个变频器参数的设置 啊，这玩启动器的参数，这是比较简单的，大概只有只有五十五项左右的参数要设置的啊，这里有一个牌子我已经写好了，大家看一下。第一个 哎，是一个电机的按电流，第二个电机的呃，启动模式啊，第三个是限流倍速， 如果是第二个设的是限流启动，那么这有一个限流，这个限流杯是必须设的啊，通常我们这个第二墙都设成限流模式， 然后第四个就是初始转机啊，或者电流一般设百分之三十五到百分之啊，再设百分之三百五到百分之四百。 然后还有第五个一个负债等级啊，有的地方像施耐德，他那个是叫乐故仔啊，乐保护吧，这个参数是一般是从十五级，十级到十五级啊，看负债的情况，是重负债还是轻负债，还是中等的。 好，我们先现在呢，用这三个厂家的蓝启动器来分别看一下这几个参数， 一个是斯奈德的 ats 四八这个系列的燃气蒸汽， 这几个这个蓝启动器的话，一个他这个参数设置就是在这个赛特里面， i 是电机的按电流，这个就是我们第一项电机按电流，按电机的名牌上面的标定值来设，然后是限制电流。 看啊，这里的话没有第二项啊，第二项的话就是启动模式，他这个 哎，现在的这个 ats 八，他默认就是限流启动，他不用设这个，他就只有限流启动这一个模式。好， 第二项就不用设了，那么直接跳第三项，这个限流啊，倍数啊，就是限 电流，这个的话就是设这个四百到四百一，这四百 到四百一，这个四百四百一的话是指百分之四百，四百一就是实际上就是额定电流的四倍到四点一倍啊，这样子。好，这个试好了之后，呃，接下来就是那个 初始电流啊，这个这个的话其实默认一半就可以了，不用去设它了 啊。初始这个写的是初始啊，启动力举，这个我们是三十五啊，百分之三十五到百分之四的， 像这个停车类型呢，这个不要骑车啊啊，他虽然说有带有自动功能，但是这个自动功能是很有限的啊，通常不要骑车，他成呃，那个自动 只能让他是自由自动啊，自呃自由停车，默认的话他也是自由停车啊。但我们去年做一个项目，用的是 ab 的暖气，他们主推说他们这个功能很强大，让我们使用他这个自动功能，结果 在试的过程当中呢哈出现的状况，一个是刹车的时候啊，变压器的声音非常非常的响啊，别人都害怕一刹车，赶紧大家都跑，跑走了，都生怕出什么事情，我回来都没用啊。所以 说难启动的这个刹车功能的话还是有限的，我们不去试啊。然后就是一个保护，就是电子热保护，就是刚才说的第五点 啊，负载等级第五点，这一点负载等级啊，我们射成十五级啊，射成十五级，十五级的话就不容易爆过载爆过热这些啊，如果是小型负载的话，就用用这种十级的就可以了，标准应用就行了。 好，然后没有了这个，剩下的卵起就这几箱， 反正核心还是这五项，这五点，这五点抓住了的话，呃，各个厂家的设置都 是一样的。好，我们再看一下单福斯的，单福斯的话他这个也是一样的，第一个电机 flc， 这个实际上就是电机的额定电流，就是我们的第一项电机额电流 啊。然后一个是启动模式，启动模式的话就是我们刚才这里第二点，我们设成限流启动，其他模式的话，其他的启动模式不要去设，当然也有的也能用啊，我们最好一般我们都用限流启动， 然后线条极限就是啊，四百，这百分之四百到百分之四百一， 然后触子电流也是那个三百五，三百五，百分之三百五到百分之四百。 好，这样就可以了，这个很简单，没有什么参数，就这么几个啊，他这个他这个，但不是他，最后这个参数他没有，就是这个负载等级，这个参数他没有，这个没有这个参数啊。 好，我们看一下 ab 的燃气， ab 的燃气电机 fc flc， 这个跟詹姆斯的一样的啊，也是那个耳钉电流， 然后是启动模式，也是我们一般设限流启动，把它设成限流启动， 斜坡时间默认一般是十五秒。速食转剂三三百五，三百五，百分之三百五啊， 到百分之四百 限限流， 那个电流线幅等级也是我们收到四百到四百亿，等于四百到四百亿 啊，就这么几个仓鼠，他的自动功能不要去，不要去那个停停车模式，停车模式他也他有一个自动的，那个不要去试，默认是自动停车，不用去管他就好了，我们只要管这几个仓鼠就行了 啊。他还有一个锅盖等级，锅盖等级的话我们来锅盖等级也可以瘦成十五斤啊，其他没有了，就这几个常识，就是基本上所有厂家的软起的设置的话，基本上都是这五点啊，只要大家 掌握了这五点的话，哎，基本上暖气都没问题。好了，今天的视频就分享到这里。好，嗯，再见，记得给我点赞关注。
577淡定
06:11查看AI文稿AI文稿这是一个施耐德的启动器哈，他不是变频器哈，他叫做原启动器。我们看一下他的工作原理， 首先他是通过三百八十伏的交流电，通过这三个端子来送给这个电机，让这个电机旋转， 他中间呢，我们就装了一个设备在这里哈，这个叫原启动器呃，这个原启动器呢， 这个三个东西呢叫经杂管，也叫可控规，当这三个管我们不装的时候啊，他就直通了啊，三百八直接过来了。那如果我们把这个三个管子装上去之后呢，我们就可以 控制这三条线的电压，我们先启动的时候，他的电压呢，我们可以先控制他先不要过得那么快， 也可以这样说，我们可以控制他的导通角来让这个电过去， 我画个图给你们看哈，在这里呢，他这个店呢是一个正旋拨的啊，过去哈，我拿一个二百二十伏来举个例子哈，比如说店从这里出发的时候，我就让 啊这一部分的电啊过去哈，后面的电我就不让他过去，也就是说当我正宣播来到这部分的时候呢，他就倒通了啊，这个叫倒通角好吧， 也就说先让他一部分电过去啊，的电压呢，就可以控制他电压从零到三百八十伏的一个呃过程。 这样做的目的呢，就是说这个金家管让你的电的电压慢慢上升啊，电机的速度呢也是由低慢慢的涨上去， 当速度差不多的时候呢，那么呢这个经甲管呢就完全导通了，那么呢他这个电机呢就在额定的电流之下呢旋转了， 这样做的目的就让这个电机呢启动的时候就会更加平滑一点，我们看一下啊，这个输入，这个档口哈，输入 经过一个经杂管，第二项输入经过一个经杂管，第三项输入经过第三个经杂管。我们看一下他的输出哈，这个是三项的输出， 其中里面有两项呢，有两个电流互感器来监测他的电流，如果电流太大的话，他会自动保护 这里输入二百二十伏啊，这四个二极管整流大电容率波就产生三百一十伏，然后给这个开关电源工作哈，好，这个开关电源产生十二伏呢，就给这三个变压器供电， 这三个变压器呢会受到这个二零零三的控制，由 cpu 给他一个信号，让这个变压器不断的开关开关哦，然后 他的刺激呢，三路刺激就产生电压，这种电压他会送给谁呢？这种电压呢，他会通过这三个经插管来达到来控制这个经插管开通的目的。好，就是这些白色的有三路变压器哈， 然后产生刺激产生的电压呢，通过这些线哈连接到我们的进插管。这个变压器呢，还有一路啊，二十四伏去了这个控制面板， 这个故障呢，他爆 phf， 哈，这个意思就是说他输出缺项，也就是说有一个管子打打不开，为什么有个管子打不开呢？有可能哈，这个变压器坏了， 没有电给他供电，还有种可能是 cpu 有问题，没有信号输出给这个二零零三，也有可能这些排线有问题，还有种可能这三个管子有可能也会损坏。那我我们怎么去测试它呢？是不是缺项呢？ 我们测试的时候可以把它改成一个小电机模式哈，把里面的参数改一下，在这个 d r c 里面找到一个 sst， 把这个里面的啊改成一个安，就可以测试了哈。 我们的接线端子呢，这两个脚要短夹哈，然后在这个角啊跟这个端口呢，在这里弄个开关啊，这两个短夹这里，到这里弄个开关就行了哈， 我们看一下三百八的输入，这个是三百八的输出，我连接三个灯泡哈，这个是二百二十伏的输入，输入之后呢，他就有电了哈，这个已经准备的状态， 我们首先呢要按一下啊这个按钮哈，把它调到这个 d r c 确定哈，再按向下按钮啊， sst， 再确定，再按向上按， 确定哈。然后呢返回，返回，返回，来到这个准备这个按钮哈， 我们按一下这个开关，按一下，那么三个灯泡就全亮了，证明他这个输出已经正常了。嗯，究竟什么坏了呢？就是这个软排线坏了哈， cpu 没 办法通过这个线来送到这三个变压器，其中一个啊，只送出两项，还有一项送不了， 那变压器打不开，那肯定是里面有个可控鬼打不开，所以呢，他就爆这个缺陷的故障。好，这个视频就分享到这里哈，谢谢你们观看。
