模板扫地杆横向在下还是纵向在下

茶壶哥，有朋友私信问你，这个我们普通的模板支撑架需不需要纵横两个方向都要设置扫地杆，有没有强制性要求？是不是可以只设置纵向而不设置横向扫地杆？ 哈哈，这个问题就比较有意思了，可能所有工地都有这样的问题，通常的做法都是模板搭设好了以后，最后来搭设了这个扫地杆。因为提前设置扫地杆不方便施工人员行走和材料运输。 对于我们普通楼层，模板支设通常都是隔几跨拉一道扫地杆，干得好一点的就是纵向每跨设置扫地杆，横向隔几跨拉一道。你要说每根立杆两个方向都设置扫地杆，真的很少见，监理因为这个原因不让打灰的情况我也遇过太多了，只能压着木工整改。至于规范上对这个扫地杆是怎么要求的呢？ 我们先来看一下规范吧。国家标准规范 j g j 幺六二杠二零零八建筑施工模板安全技术规程六点一点九条支撑梁板的支架立柱构造与安装应符合下列规定，三、在立柱底距地面二十公分高处，沿纵横水平方向，应按纵下横上的程序射扫地杆。 这条也是黑体字，是强制性标准。国家标准规范 g b 五幺二幺零杠二零幺六建筑施工脚手架安全技术统一标准 八点三点九条支撑脚手架的水平杆应按部距沿纵向和横向通常连续设置，不得缺失。在支撑脚手架立杆底部应设置纵向和横向扫地杆，水平杆和扫地杆应与相邻立杆连接牢固。这条也是强制性标准。 我们再来看一下国家通用规范 g b 五五零二三杠二零二二施工脚手架通用规范四点四点五条脚手架底部立杆应设置纵向和横向扫地杆，扫地杆应与相邻立杆连接稳固。 条文解释，落地作业脚手架支撑脚手架满堂，支撑脚手架的扫地杆应在架体的纵向、横向的两个方向设置，且要求与相邻立杆连接稳固脚手架扫地杆具有两个作用，一是减少脚手架立杆的计算长度，二是对架体受力最大部位起到连接拉结作用。 这本规范权威都是强制性标准，基本上所有的规范都把这条作为强条来要求。虽然我们很多现场的施工人员会根据施工经验以及工程基本情况，比如楼层比较矮，梁板结构也不大可能少设扫地杆，也不会出现太大问题。但是对于规范来说，不可能区分的太细，只能说监理不燃打灰也是有依据和理由的。 更多的建筑施工验收规范都在这本施工手册干货中，这本干货会编了我们施工中常见问题的答疑图解，并注明了规范的出处。喜欢的左下角下单这样的解释你们明白了吗？

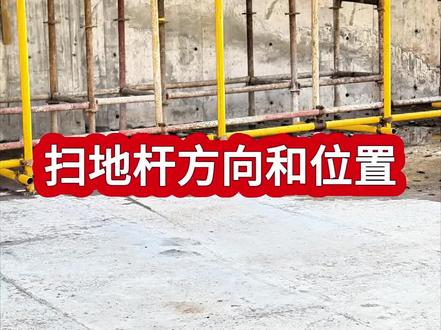

今天把扫地杆的方向和位置讲清楚。我们通常说的横向扫地杆是指短边方向，如脚手架的宽度方向就是横向。纵向扫地杆指的是长边方向，如脚手架的长度方向就是纵向。对于支模架也是一样的。 扫地杆的位置规范规定是离地高度不大于两百毫米，且横向扫地杆在下，纵向扫地杆在上。对于盘扣架而言，扫地杆中心线离可调底座底板的高度不应大于五百五十毫米， 纵横向扫地杆在同一高度。更多的安全检查与技术要点都总结在这本安全技术干货里了，想要的点击视频左下方下单！

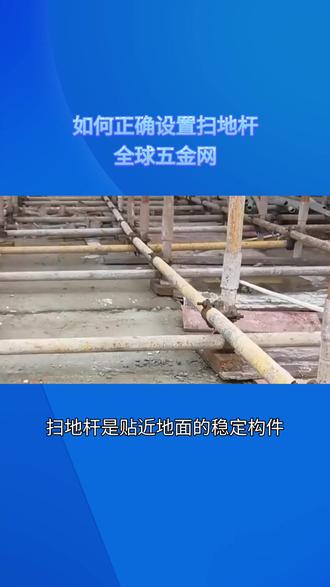

扫地杆是贴近地面的稳定构建，其固定立杆防止架体位移的作用如同建筑物的地脊梁，它主要分为两种，纵向扫地杆沿脚手架长度方向设置连接立杆根部位于上方。横向扫地杆沿宽度方向设置，固定在纵向扫地杆下方。纵向杆负责将同排立杆连成整体，横向杆则在垂直方向锁死 两者，形成稳固的底部框架。扫地杆的核心作用有三点，一是约束立杆连成整体，横向杆则在垂直方向锁死两者，形成稳固的底部框架。扫地杆的核心作用有三点，一是约束立杆与设计不符。 二是增强整体刚度，使所有立杆共同受力，提高承载能力。三是减少地基变形影响，可将局部刻在分散至周围立杆，防止单杆下沉导致失稳。 搭设时，根据混凝土结构工程施工规范 g b 五零六六六杠二零一一等规定，纵向扫地杆距地面高度不应大于二百毫米。横向扫地杆固定在纵向杆下方，常见隐患包括架体底部未设扫地杆，离地高度超过二十厘米。横向杆安装位置错误。 施工中严禁拆除主节点处的纵横向扫地杆，严格遵守规范，确保扫地杆设置到位，是预防坍塌事故的第一道防线。全球五金网三 w 点 w j w 点 c n 多家供应商公咨询。

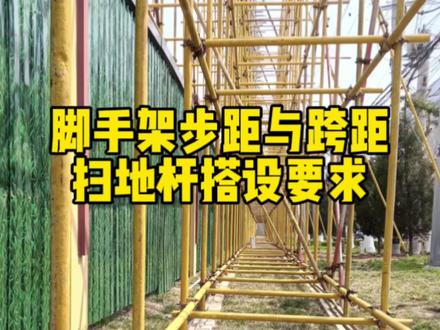

一个视频想清楚脚手架步距与跨距以及扫地杆搭设要求。第一，两根立杆之间的距离称为跨距，一般为一点五米，这两根水平杆之间的距离称为步距，一般为一点八米。第二，在架体底部沿架体长度方向搭设的称为横向扫地杆，与之垂直的称为横向扫地杆，横向在上，横向在下。 扫地杆离地高度不得大于二百毫米。第三，架体搭设在土层地基上时，必须设置长度不少于两跨、厚度不小于五十毫米、宽度不小二百毫米的木垫板。如果是搭设永久性建筑结构混凝土基面时， 立竿下底做或垫板可根据情况不设置。更多的安全技术验收要点都总结在这本安全手册里了。图纹并茂，有一有俱，想要的点击视频左下方下单。

扫地杆扫地杆看屏幕上的图一纵上横下，纵向扫地杆在上。这是纵向扫地杆在上，横向扫地杆在下。这一点他跟水平杆不一样，水平杆刚好反过来是纵下横上， 扫地杆是纵上横下。而且对你来看，这个扫地杆的纵上横下，跟我们模板支架的扫地杆也是反过来的，对不对？模板支架的扫地杆是纵下横上， 脚手架的扫地杆是中场合下。第二个，他是固定在立杆上，所有扫地杆都要固定在立杆。第三个，离地距离不能超两百，离地距离不能超两百，指的是这个距离。 第四个立杆基础不在同一高度，应该将高柱纵向扫地杆向低柱延长两跨，同时保证高低差不超一米。意思就是高柱的纵向扫地杆这里向低柱延长两跨，一跨两跨。

模板支架二搭设控制要点一、在立杆底距地面二百毫米高处 沿纵横水平方面，应按纵上横下的程序设扫地杆。二、当立杆底部不在同一高度上时，高处的纵向扫地杆应向低处延长不少于两跨，高低差不得大于一米。 立杆距边坡上方边缘不得小于零点五米。立杆纵横间距、步距应符合专项方案要求。立杆接长严禁搭接，必须采用对接扣件连接， 严禁将上段的钢管立柱与下段钢管立柱错开，固定在水平杆上。 二、相邻两立杆的对接接头不应设在同步内，且对接接头沿竖向错开的距离不宜小于五百毫米， 各接头中心距、主节点距离不宜大于部距的三分之一。立杆伸出顶层水平杆中心线指支撑点的长度不应超过零点五米。 三、当支架立杆高度超过五米时，应在立杆周圈外侧和中间有结构柱的部位，按水平间距六至九米，竖向间距两至三米，与建筑结构设置一个固结点。当露天支架立柱为群柱架时， 高宽比不应大于五。当高宽比大于五时，必须加设抛撑或揽风绳，保证宽度方向的稳定。 四、可调托成螺杆伸出钢管顶部不得大于二百毫米，螺杆外径与立柱钢管内径的间隙不得大于三毫米，安装时应保证上下同心。 可调支托底部的立柱顶端应沿纵横向设置一道水平杆。扫地杆与顶部水平拉杆之间的间距在满足模板设计所确定的水平拉杆布局要求条件下进行平均分配，确定布局后， 在每一步距纵横向应各设一道水平杆，扣件螺栓拧紧，扭力矩不应小于四十牛。

今天咱们来看一下模板内支撑体系的验收必须项。第一个是什么呀？我们的立竿下方是不是需要设置电板，大家来看一下，需要设置电板干嘛呀？ 防止他对我们的混凝土造成伤害是不是？第二个就是设置扫地杆，什么叫扫地杆啊？大家看一下，也就是在我们的立杆根部设置了纵横向的扫地杆， 他距地不应超过两百对不对？横向扫地杆在下， 碰向小地杆在上，是吧？这是第一个，第二个地杆间距应该是多少？一米五，一米五，对，但是高大模板应该不大于一米二，大家来看一下，不用大于一米二是吧？为什么呢？来 我们这就属于高大模板是不是？那么这个布距应该是多少呢？两米布距是两米也没有错，但是高大模板不能超过一米八是吧？大家看一下，来拉一下尺子， 咱们这个是一米六，完全没有问题是不是？然后我们的顶丝，大家给一个，给一个镜头看一下啊，自由端顶丝，他的带路长度不用超过三百是吧？现在再来看一下剪刀撑， 这个呢就是我们的剪刀撑对吧？那么为什么要设置剪刀撑呢？我们要防请负啊，因为高大模板你要防请负为要设置剪刀撑。那么咱们在评论区讨论一下什么是高大模板。

搭接这个架体呢，首先呢这个叫做步距啊，横杆之间的距离叫步距，立杆之间的间距呢叫做跨距。好， 那么脚手架沿着建筑物方向哎，这个长向呢叫做纵向，垂直于建筑物方向，这个叫做横向啊，所有纵向水平杆和横向水平面的要求，再往下呢，为了架体的整体的稳定性，我们会设置剪刀撑，大家可以看到啊，这是剪刀撑， 我们再说一下要求啊，首先最下边一排水平杆叫做扫地杆，他的施工的方式呢是纵上横下，长杆在上，短杆在下，那么距底座上皮呢，应该是两百毫米以内，水平杆越往下哎，这个架体越结实， 底部呢不能放在地上，要放在硬木质垫板上。那么剪刀撑呢，一般呢上下是连续设置的，左右看他的高度。
