幺二零 plc 呢,有非常强大的硬件错误仿真功能啊,接下来给大家简单介绍一下,哎,这是我主太了,一个幺二幺五啊的 plc 分配了四个模块,是不是我们现在先点在线 啊, plc 跟相应的模块都是正常工作的状态是不是?那么这个时候我在房间里啊,这里有一个事件表啊, 添加了一个新的试卷表,这里选择什么拔出或者插入模块啊,这个地方哎,就是对应的硬件标志符啊,错误类型让大家看,可以选择我选择拔出啊,然后这里给他选中一下, 然后激活这个所选事件啊,大家再看一下这个飘 c 啊,是不是 已经出现错误了故障的模块啊,已经亮了一个红色的叉叉,是不是?这个时候我们点击这个在线和诊断啊,看一下诊断缓冲区 啊,大家看硬件组件已移除或缺失对不对啊,还有下边啊,给你的一些故障判断的依据啊,这就是他的故障仿真功能,当然了我们也可以选择其他的事件, 那么事件呢,总共有四种啊,大家可以根据自己的需要去选择,然后去模拟相应的错误,哎,我们在现场在遇到类似的提示的时候呢,就会知道问题的 起烟在哪里啊,便于我们快速的查找问题。先给大家介绍在这里,喜欢的点赞收藏加关注哦!

大家好,下面呢给大家分享一下西门子幺五零零系列 plc 起用仿真模拟器的方法。首先呢,我们创建一个新的项目,对吧?创建新项目, 这里我用的版本是 v 幺九啊,如果说你的版本是 v 幺五,后面呢操作可能有点不同,然后呢,我们左开设备添加一个新的设备,对吧?在这里我们选择幺五零零系列的 plc, 随便选啊,我就随便选一个点添加,这样呢,我就添加了一个新的 plc, 对 吧?是幺五零零系列的, 好看。好了,那么这里呢出现了一个 plc 的 安全设置,对不对?是关于保护机密 plc 数据的一系列的设置,就是加密码,加用户权限等等,在这里呢,我就不加保护啊,直接点完成, 这一次呢,我是直接点完成,也就是我用默认的设置就可以了。好,这样呢,我就直接启动仿真, 有些朋友说没有写程序可以仿真吗?可以啊,我们是使用仿真模拟器嘛,是可以的,对吧? 在工具栏这里啊,我就启启动仿真点确定,那么这个时候呢,程序呢,就进入一个编辑的环节,启动仿真器了,看一下啊,这是仿真模拟器啊, v 幺键版本 v 幺键, 然后看一下连接再去编辑,对吧,发现没有,这里就出错了,对吧?那么这个错误呢,很多初学者都能碰到的错误啊,出现这样一个错误,当出现这个错误的时候呢,你就仿真无法启动了,无法正常进行的,那你程序呢?如果说连接的 plc 呢,也是无法下载的, 出现的错误是什么呢?来看一下啊,用户与角色,至少一个用户需具有以下运行系统权限, 报了这样一个错误,这是什么意思啊?左键双击,哎,画面呢?就跳到这里来,这里有个用户,对吧?用户主角色,这个用户呢,实际上呢,就是权限的意思,就跟我这个触摸屏这个访问权限是一样的, 对吧?你要见用户名,对吧?比如说我的工程师啊,管理员、操作员等等,要见这样一个东西啊,如果说你不见这样一个东西,那么这里呢?他就一直报错, 把你的项目程序,对吧?正式的项目程序,你可以做这个用户,用户做角色,对吧?但是如果说我们平时练习,那就没必要这么复杂,对不对?没必要做啊,那么如果说你不做, 他这个报警呢,就无法消除,那怎么办呢?我又不想做这个,又想把这个报警消除,那怎么办呢?哎,看一下啊,我把这个呢删掉啊,重新做一个项目, 添加新设备,对吧?选择幺五零零系列的信号 c, 幺二零零是不存在这个问题的啊,随便选一个啊,只要是幺五零零系列就可以了。 好,选完以后呢,我把这个保护呢,这里打勾啊,打勾默认是打勾的,取消啊,默认是打勾的,我把它取消,然后呢?不要直接点完成,点下一步,这个默认打勾没关系啊,然后呢?再下一步啊,到这里来,那么刚才那个报警呢,就是与这里 关联的 plc 的 访问保护,默认是起用的,访问的控制, 如果说你起用了这一个,他就会报错啊,报错这个东西啊,必须呢,要做一个用户权限的一个配置,如果说你后面不做,他就会一直有这个报错,就导致你的程序无法编辑,无法下载,无法仿生,那么我们练习呢,不需要这个 访问控制,对吧?我去把这个禁用了,点确定,然后呢点完成再来看一下啊,我编一下,看一下有没有错误啊? 没有错误了,对吧?没有错误了,然后这个时候呢,我来仿真 看一下啊,这个仿真呢,应该也是不会有问题啊,因为已经呢没有报错了, 看一下啊,会来到这个界面,对吧?也就是没有报错的时候,自动呢,就会来到这个画面了,对不对?然后呢我就下载这个下载呢就是显然把我们这个项目呢下载到哪里去了?下载到我们这个访客文件器里面去了,对不对?点连接, 点加载,加载呢,就是下载程序嘛,这里啊启动模块无动作。无动作什么意思啊?就是我们仿真模拟器里面,它是仿真我们真实的 p l c, 所以 这里有个 p l c, 对 吧? 现在是 stop 模式,如果说这里无动作,那你直接点完成,那么这里呢,它就是一直是 stop 的, 如果说你写的程序,你的程序员也是不用行的,因为你的 plc 没有工作嘛,对吧?所以说我们这里一般啊,正常呢都是选择启动模块, 当选择这个我点完成以后,那么这里呢就变成绿色 run, run 模式,正常运行模式来看一下, 对吧?没问题吧?好,这个呢就是关于我们这个博图幺五零零系列出现这个用户与角色这个报错的解决方法。

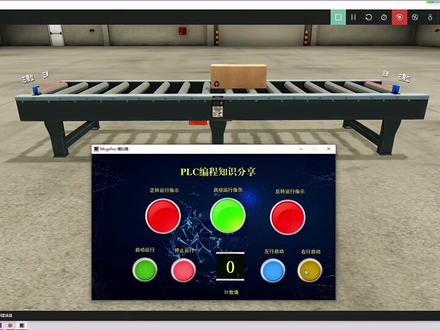

初学者学习三零 plc 编程时没有设备怎么办呢?这个不用担心,我们完全可以利用虚拟现实仿真来帮助想学习三零 plc 编成的人员来进行学习。 我们都知道,对于三零 plc 和西门子 plc 编程,学习三零 plc 编成学习最大的优势就是它的仿真简洁方便,功能齐全,几乎可以代替真实的学习设备。 那么像我们现在所看到的这种虚拟工厂现实,如果用三零 plc 仿真是怎么做到的?都需要用到哪些软件呢? 首先我们需要一个昆仑通泰触摸屏的软件,加上三零 plc 编程软件,再加上虚拟串口软件,再加上虚拟仿真器软件,再加上虚拟现实工厂软件。对于这些软件来讲,昆仑通 动态触摸屏软件就相当于我们拥有了一个触摸屏。对于三菱编程软件,我们需要用它来编写程序。对于虚拟串口软件,我们就相当于有了数据链接线。对于虚拟仿真器软件,我们就相当于拥有了一台三菱 plc。 对于虚拟现实工厂软件,就相当于我们拥有了一套实讯设备。 当我们把程序写好,所有软件连接好,我们点击绿色按钮启动运行。点击右行按钮,我们就可以看到输送设备上的纸箱开始动作运行。 那么现在我们能看到的就是用触摸屏模拟运行来控制虚拟工厂仿真设备运行的一个简单的案例。同时设备每做一次网副运动,在触摸屏模拟运行软件上都进行了技术。 我们换个角度大家仔细观察,在传送带设备的中间,我们做了一个计数器的小仪表,只相每做一次网 往复运动,这个计数器仪表的数值就会往上加一,和我们模拟触摸屏软件上计数器的数值保持一致,我们点一下触摸屏上的停止按钮,设备就停止运行了。 同样我们也可以用虚拟的 plc 对设备进行控制,我们用触摸屏来启动设备后,我们点击右边 plc 的触点 x 零一来停止设备,点击触点 x 零三来让设备继续运行, 这样我们就可以利用这些虚拟仿真软件来帮助我们更好的学习三零 plc 变成。当然大家最关心的就是这些软件怎么去安装链接和操作使用, 那么我们后续更新的系列视频将会给大家进行详细的讲解,让每一个想学习三零 plc 编程的老铁都听得明明白白,清清楚楚的 干货分享请双击收藏,关注我们,分享更多 plc 编程知识!

很多同学用虚拟的 s m i 控制真实的 p l c, 但是很多会点击启动 p l c, 仿真的时候可以正常,但是我们启动的 s m i, 然后点击启动的时候会出现这样的报错数值无法写入 p l c, 这什么原因呢?首先我们缩小我们的程序, 双击打开我们的控制面板,然后找到设计 p j pc 接口的三十二位, 如果你里边找不到这个设置 p g pc 接口三十二位的话,你就选择小图标,选择小图标就有了,然后双击点进去好了,会进入这么一个画面,上面的话就默认这个 s t 七,嗯,主要这一块,下面这块我们你要是之前选的是那个呃,无线网卡或者说其他的都不对, 你要选择我们自己根据我们自己的一个网卡或者说其他的都不对,你要选择啊 t c p r p 这样,然后点击确定, 确定之后这样的话我们再测试我们的程序,比如我们按钮通断通断,这样就可以了。

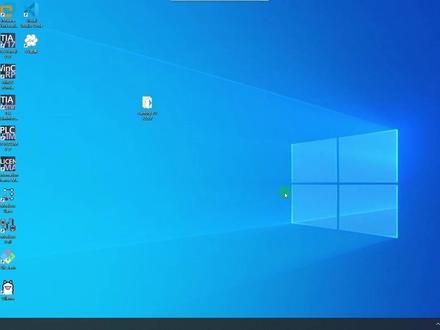

这个视频来演示一下如何安装 factory io 这个智能工厂仿真软件,我这里选择的版本是二点五点七,安装的过程还是比较简单的,直接运行这个安装软件, 其实中间的过程不用看,一路下一步即可,整个安装的时间也不会太长,大概也就是二十几秒,我们稍等一下。 好的,安装完毕。接下来就是一个和谐和破解的过程,需要去替换两个文件,一个是这个可执行文件,我们将它复制一下, 然后粘贴到软件所在的路径。我们可以在桌面图标上右键打开文件所在的位置,也就是这个地方,将它粘贴并进行替换。好。下一个是这个 dl 文件, 粘贴的路径是在软件所在目录下 factory io data, 然后找到 managed, 在 这个地方进行替换。 那这样我就完成了两个文件的替换。那么以后启动这个软件的话,建议大家都用右键管理员身份来运行,避免出现一些不必要的问题。 这个是首页的欢迎画面,我们退回去,在 file 菜单下 option, 将软件的菜单改成中文的, 这样的话更符合我们的习惯。但是这个汉画的版本呢,有些翻译并不太准确,所以大家看到一些很莫名其妙的词汇也不要奇怪。 整个软件呢?呃,并不大,安装起来还是比较方便的。 我们可以在这些文件菜单下看驱动选项,在下拉箭头里头发现这些都是可用的,说明破解成功了。 大多数朋友可能会使用西门子的 prc, 在 这边呢,主要的型号还是支持的 smart 两百、三百、四百以及 s 七幺二零零和幺五零零,并且支持 自薄涂自带的仿真功能,这样的话我们可以将这个 factory io 和仿真功能进行一个联动,这也是后续我将继续演示的一些效果。

我们了解了这个 from a to b 这个最简单场景的一个运行效果,现在我们来将它与 plc 的 仿真进行联动,那为了完成这个效果,我们首先找到文件菜单下的驱动, 然后在这里选择你要去联动的 prc, 可以 是实体的 prc 啊,也可以是 prc 的 仿真。因为我们的主题是仿真,所以需要选择 s 七 prc sim, 也就是薄图里的仿真功能。 目前这个 prc 呢,有两个输入信号,一个是 factory io 的 运行按钮,也就是刚才我们点的这个三角形的这个位置,它也是当做一个输入信号, 还有一个呢就是传感器输入信号,那么输出信号呢,只有一个,就是直那个滚轮的开关, 这个 io 的 分配分别是 i 零点零, i 零点一输出的话是 q 零点零,这边呢我们都不需要做修改。 好,那下面我们来做一个配置。在配置这边呢,我们现在先将 prc 的 类型改一下,那这边你具体手里是哪款类型的仿真,那么因人而异,我这边手里是 s 七幺二零零,我们就选它, 那这边的配置基本上就完成了。那这两个,这三个输入输出的变量啊,我们可以将它导出在右下角这个向上的箭头, 这个变量表啊,一会我们就不用去新建了,这边导出了,在薄图里头导入就可以了,我们打开文件夹,大家看一下啊,导出的变量表,文件在这个目录下。好,那一会我们去这个目录下来找。 现在我们回到 windows 下面的薄图软件,那么创建这个工程,呃,不能从空白的开始创建,必须要找到官方提供的支持 factory io 仿真功能的这个模板,用模板来创建 这个呢,网上有很多的网友都提供了啊,如果有需要的朋友也可以留言 打开这个模板里的压缩包,它这边的版本呢,分薄图十三、十四以及十五以上的版本,我这里呢是十七的版本, 那么就选择这边的 v 十五和 v 十六,如果你是低于这个版本的,就选择对应的版本号,我这里是幺二零零,那就这个将这个拖到解压出来, 然后我们利用薄图的浏览打开功能去打开这个工程。 好,我们找到桌面上这个工程,它是 v 十五,那么打开它会自动识别版本号,并进行一个升级,那我们现在就进行升级, 那它会自动的去匹配 好的升级完成,它会以一个新的工程进行打开,大家可以看到这边多了一个文件夹,就是带有 v 十七的字样。 那么现在打开项目视图, 我们并不需要关心 p r c 的 型号,因为我们是要做仿真,但是这个模板当中带了一个 fc 块,这个块就是支持 fcio 的 那个功能块,所以为什么要用自带的模板,而不能从空的工程创建,就是主要有这个原因。 好,我们打开这个程序块, 那这个东西呢啊不用去管它,让它保留在这里就可以了,但是它的编程语呢,语言并不是默认的梯形图方式,所以我们要手动修改一下右键属性。 在语言这里我们将 fbd 改成 lad 梯形图的方式,这样就可以了。 那我们接下来是导入变量表,打开它自带的变量表,选择这里的导入功能, 在文档目录下, function io 刚才在导出的变量表就在这里,我们将它打开确定, 这样的话就省去了手动添加的繁琐。当然这边模板里头自带的变量啊,已经跟导入的变量冲突了,我们可以将自带的三个变量删掉,就留下跟 factio 里头匹配的这三个变量。 那接下来我们写一段简单的 plc 程序, 两个常开触点,再加一个线圈,那第一个触点呢?我们给它拖过来这个运行按钮这个功能,第二个就是传感器, 然后输出的线圈对应到滚轮的开关, 这个逻辑很简单,当我们点下运行按钮,并且传感器没有检测到物体的时候,这个执行器开关打开,也就是滚轮开始转,当检测到物体的时候, 这个传感器信号就会变成零,那这条路就断了,那执行器滚轮开关就会停下来,那是不是这样呢?我们来测试一下, 我们对整体进行一个编辑, 编完之后我们打开启动仿真, 好,首次启动仿真时间会比较长,我们进行一个连接, 将现在这个程序我们给它下载进去, 然后让它运行起来, 同时呢我们也可以把程序块这边的监视功能给它打开。 好,那这边呢,我们先不要关啊,我们把它窗口放在一边,回到 factory io 里, 那这边我们需要去进行连接,点一下连接之后,这边是如果是绿勾的话,就说明连接成功了。好,我们回到场景当中,将强制给它取消掉, 将运行按钮点下来,我们看一下效果,这个箱子走到传感器这里就停下来了,然后我们观察一下这边的变亮情况, 现在 sensor 这边是零,说明这条路断了,那自然而然执行器也就停下来了。 这样一来我们就完成了一个最简单的 from a to b 的 联合仿真,这也是我们熟悉基本操作的一个示范吧。

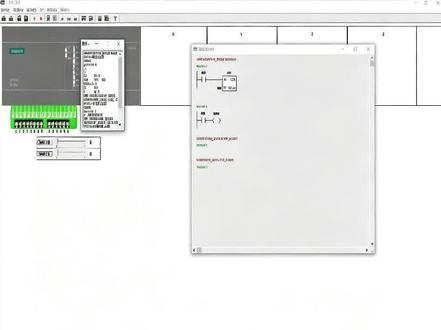

今天呢跟大家分享一个新面他二百的仿真软件,这个仿真软件呢在网上可以下到,这是我已经下载完了,然后打开, 打开以后呢,等个两分钟以后会弹出来这个界面,然后他提示密码是六五六五九六 六五九六,然后点确定在这个界面当中呢,可以看一下它的菜单栏,程序装载程序,等一会咱们要装载程序,把咱一起已经写好的程序装载进去, 这是查看配置,配置 cpu 的 型号,点一下配置 cpu 的 型号,这里边呢你会发现它主要是针对二百 二百 plc 的, 但是咱也可以用,因为咱今天模拟的是 smart 二百,但是它配置的时候是二百。这个先这个,这个其实不用管,然后 plc 运行显示帮助,然后呢这个地方运行停止,这些待会咱都可以试一下, 这是按钮 i i 零点 i 零点零到零点七,这是 i 点,然后咱看一下咱以前写过的程序, 在这个程序里边呢很简单, i 零点零闭合的时候, t 三机定时器延时十秒以后, q 零点零输出。这个程序写完以后呢进行一个翻译,翻译完以后,因为咱是 smart 二百嘛, 这是 s 或者 c 系列的,跟刚才那个仿真里边不一样,这个不不用管,然后点这个程序块导出,导出它后缀名是 awl, 然后弄一个三四五保存,然后关闭,是 这个时候呢,整个程序呢就保成为后缀名是 awl 的 一个一个文件。然后呢点开这个地方程序加载,加载完默认就行,确定装面 有一个三四五双击,然后它会提示错误,提示错误的时候这个不用管它,因为刚才说过咱们编程软件呢是 smart smart 二百,但这个模拟器呢是模拟二百的,但这个没关系,点确定。然后这个时候可以看到 o b 里边的程序都可以都可以看到放这里边了,然后这里边呢还有一个小窗口,大家可以看一下。这个窗口呢其实就是把梯形图程序呢 转化成一个 st 语言,在这里边呢,咱们点运行是, 然后可以看一下,这个地方是 i 零点零点上去点这个地方,你看这个地方 i 零点零是不是变成绿色,点它变成绿色, 然后程点上去以后,程序这里边是没有反应的,这个时候呢,你点这个地方状态程序块,这个地方就处于监控了, 然后你点 i 零点, i 零点零,这个地方开始加 q 零点零变成零了,然后呢我把 i 零点零定成零, q 零点零变成零了,这个地方呢就不计时了, 然后这是 i 零点 i 一 点五, i 一 点五,所以说这个小的仿真软件对于我以前分享的基本指令的一个模拟是完全可以的。在这里边呢还有一个功能, 内存监控,监控哪个地方呢?监控,哎,零点零确定哦,不能点确定,确定点确定的话都都直接那个消失了。 q 零点零,然后呢? t 三七在这里边呢,这是符号型的 t 三七呢,也可以表示位,是吧?这是当前值,然后开始看这里边六零九五,这里边都可以显示计算机,这个位已经是一了,然后这个时候我把 i 零点零呢关闭, 这立马就变成零了,所以说这个小软件呢,还是还是比较好用的, 如果有需要的话可以私信我,然后发给大家。这个软件的话在网上也可以下载到,这就关闭停止状态,这是今天的一个分享。

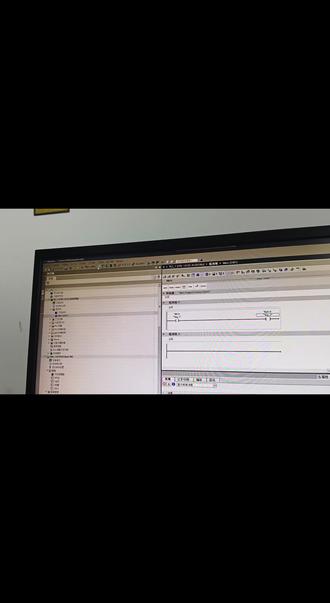

哎,你编辑好了?编辑,然后下载进去,先下 plc 装载, 看着鼠标点哪里就得了。 现在下的是 ps, 然后开眼睛,开眼睛在这里啊,看得了了,眼睛看得了,然后下触摸屏,点触摸屏这里点编辑, 点下载,我就不清楚他为什么这样子,他就搜不到。 你看这里 p l c, 这里我们给他过了。你看连接属性,这里啊,连接机制,连接机制已经勾了, 然后还有一个系统服务呢,这个也勾了,勾了都没用啊,但是它仿真它又能动的了啊。 嗯,直接仿真的,仿真的又能动的了, 你看仿真的又能动的了, 你看仿真能动的了,就是下,就是连,连不上 p l c。 这个后期我再研究一下。

好速通 plc 毕业设计啊,我们今天来解答一下粉丝的问题了,首先它的问题很有很有普遍性啊,首先就是这个程序和你的电路图最后的这个 i o 分 配表它不匹配,这是一个什么情况?让我们来看一下啊。 我觉得我们大家都应该以这个电路图,或者说以这个程序仿真为这个基础基础,然后去填你这个 i o 分 配表, 因为一个比较完整的程序的话,它肯定是有 i o 印刷的,对吧?但是如果你程序里面没有它全部都是用那个 m 点啊,或者是直接用 d b 那 个全局变量给你写的话, 那你要是注意了,它到底给了是你一张什么样的电路图,或者说它给了你个什么样的 i o 表,你就以那个为基础,你不要自己啊,就是自己觉得啊,这里有几个线圈,那我们来看一下,就是有几个线圈,然后自己就是自己发挥啊。那么来看一下这张电路图啊,这个 plc 接线图之间呢,有什么问题啊? 那这个就是很明显的,你这个 plc 接线图里面画了六个接触线圈,结果你到了这个主电路图里面只画了三只,只有三个电机,对不对? 而且最重要的就是它这个,它这个这个电路图啊,就 plc 接线图啊,它直接和这个接触器相接相关联了,那这个肯定是不可以的,这这个图就是画的有问题,那同样呢,它这个 plc 的 接线图呢,和这个整个这个程序的它这个变量还是不匹配, 所以说就是你你要就要想,你写你定义这个 i o 变量表的时候,你就要想清楚你到底是以什么为基础你去定义的,所以就是不要自己就是,怎么说呢?自己啊,太,就是 就是太想当然,对不对?那我们自己看好它在这个 plc 变量表里面定义了是这么多个线圈,对不对?那这个可能和你这个 plc 接线图是对应上,但是和你这个主电路图又没有对应上, 那同时呢,它这个,呃, i o i o 变量里面呢?它还少一个东西,就是你这个模拟让输入, 那我们接下来讲这个这个输入类型的问题哈,就是我们很多人写的时候啊,它就它可能在硬件选型的时候把这个硬件选型说这个用的是幺二幺四 c 这个 cpu, 因为它接口非常丰富,但是它接口到底丰富在什么地方呢?对吧?它到底是哎有多少路数, 呃,输入多少路输出呢?他到底是模拟量输入呢?还是模拟量有多少路模拟量输入呢?有多少路模拟量输出呢?可能你这个幺二幺四 c 本体他没有模拟量啊,没有模拟量输出,对不对?他也,他也有可能说你整个 这个他本体不支持这个除了电压型以外的这个模拟量输入,对吧?所以说你接下来你就想你如果没有的话,你是不是要添加动用,就是添加一个具体的模块,对不对?然后接下来就是常常问的一个问题,就是这个模拟量输入的地址在哪里看啊? 那我们直接把这个薄图打开来就可以看到了。那薄图打开来,然后我们回到这个设备组态,那整个这个设备组态里面,这不在这里,在这个模拟上输入这个通道里面就写了,那我们也可以很清楚的看到哈,那整个这个,呃,幺二幺四,它的这个通道地址就是 i w 六十四和 i w 六十六,而且呢它这个 类型它也是跟我们讲的很清楚啊,它只支持电压类型的,所以说你的这个 plc 的 硬件选型和你这个传感器的硬件选型这里一定要对应上,对吧?如果说你选的这个传感器的硬件选型,它选的是电流型的,然后你在这里 这个又直接这个电路图画的时候又直接哦, plc 接线图画的时候又直接和这个 plc 接线图那里再画一个这个啊,那个电压型的给它画到一起,那是不是也,那是不是也是一看就是有问题啊,对吧? 那接下来就是哦仿针对应到底是哪一步?就是我们在最后写的时候写到最后说整个整个这个仿 这个仿真思路啊,这个或者整个调用的哪一个模块的时候,我们一定要注意中,就是不要太强调这个过程,比如说这个到了哪个位置之后呢?哎,这里啊,线位开关,或者说线位指示灯亮了,然后小车停在那个位置,然后整个过程结束了,我们尽量不要, 就是不要忙,就这个可以加哈。但是他这个不是最主要的,就是我们一定要把这个过程给他体现出来,就是他是从哪一端移到哪一端,或者说整个这个 啊,温度啊、湿度啊,或者说各种乱七八糟的,他是怎么样从一开始你这个原点慢慢慢慢往上升,我们要把这个升的这个过程给他展示出来,那在展示的这个过程中呢?我们对应的,我们把这个要调用的这个程序模块,我们到底调用哪个程序模块,把这个给他加上去。 那选型方面我刚刚也讲了,就是你硬件选型和你这个电路图一定是要匹配的,你到底这个硬件选型,比如说我们线位开关的,对吧?我们加在里面他可能就是 呃数,他可能就是这个数字量输入,对吧?那如果说我们是传感器的话,那可能就是模拟量输入,对吧?模拟量输入到底输入到哪个地址了?到底是输出的电流形还是电压形?怎么和这个 plc 相连?这个这个问题就是把它搞清。

在没有任何 p o c 硬件的情况下,想练 fixio 就是 练程序,咱有没有办法?这个视频一定记得点赞收藏,咱们详细讲解。现在正在仿真,我们这个 fixio 连的是泊图 v 幺八两个都是仿真。我们打开自己的程序,首先呢在这个程序名称里面,我们右键 点属性,然后点击这个保护,这里我们要把这个支持仿真的这个这一块给它打,就是勾上,然后点击确定,然后是点击这个 o b 块 o b e, 右键切换它的扁唇语言,然后 l a d 就 好了,然后是到我们的这个 放这模板里面,把这个 fc 块给它复制粘贴到自己的这个程序里面,就是这个这一块是我从那个模板里面给它粘贴过来的,然后做完这一块以后呢,我们就直接就是点一下 p l c, 就 点击这个 气动仿真,我这边的话是已经添加过了啊,如果你们是没有的话,就直接从这边把这个幺 s 七幺二零零 就给他添加进来,然后点一下上面的这个就是 run 的 一个模式,然后这一块呢就是在薄图里面的一个操作,然后我们把这一块做完以后呢,我们就推到这个 l 工厂,点击文件,点击这个驱动,然后是在这一块我们要选的是下面的这个 西门子 s 七,这个它的意思就是仿真我必须是有它的前提下我们才能配置,然后到这边的配置这里选的是幺二零零,因为我的程序里面我写的就是这个 p r c 是 幺二幺四 c, 它就是幺二零零,然后这里宣完以后呢点回去,然后再点击这个连接, 它的前提是你在薄图里面把自己的程序下载一下,下载完以后呢把 p、 r、 c 打到一个 run 的 模式,然后哎哟,工厂就能连上了。

西门子, plc 和 vcc 怎么通讯?一个视频给你讲清楚,其实他们两个之间的通讯呢,我们只需要设置对三个 ip 地址,一般就能通讯上,第一个呢就是 plc 的 ip 地址,第二个就是 vcc 的 ip 地址, 第三个就是电脑本地网口的 ip 地址,注意这三个 ip 地址一定要在同一个网段,并且 vcc 要和电脑本地的 ip 地址是完全一模一样的, 也就是说四个数要是完全一模一样,不能有任何的不同, plc 和 vcc 呢,只需要网段一样就可以, 那么下面呢,我们就直接来给大家演示一下。废话不多说,来看一下具体的这个走台步骤。首先添加一个 plc, 比如说添加一个幺二零零系列的任意选一个, 如果说你是和实际的 plc 通讯的话,那就需要选择一下对应的版本号以及订货号,然后再来添加一下 pc 系统。 vcc 和触摸屏的通讯组态步骤不太一样,但是实际做画面的时候呢,是差不多的,选择一下 pc 系统,因为 vcc 呢是运行到电脑 pc 端的。然后我们再来添加一下常规 i e, 这个呢就是需要设置一下它的 ip 地址是做通讯用的,然后再添加一下这个 rtodworks 的。 注意,我们在启动 vcc 的 时候和启动仿真不一样,我们需要点击这个 rt 的 图标才能启动 vcc 和启动触摸屏的仿真不一样啊,大家需要注意一下。 我们首先回到网络,试图先把这两个连接上,先来设置一下 plc 的 ip, 设置一下以太网地址,比如说这个我们设置的是十点二十, 就是相当于是十这个网段前三位数要都是一样的,然后再来设置一下 vcc 的, vcc 的 呢,可以点一下这个网口,然后设置一下以太网地址,刚才我们设置的是十这个网段,这个也要是十,然后给他改成一百 这个对号给他取消,这个取消了就行,不需要设置其他的。然后我们再来到电脑本地的网口,来到控制面板,选择一下网络,网络和共享中心对应的网口呢,因为我这里是做的仿真, 所以说我们看一下他的属性啊,就是 plccm, 改一下他的协议版本四的 ip 地址, 要和 vcc 的是完全一样的,也就是说是十点一百,确定确定关闭。然后呢再回到薄图,可以看到 vcc 设置的就是十点一百, 那么这三个 ip 地址我们就设置完成了,下面呢我们可以添加几个变量,来看一下是不是可以实现通讯啊, 比如说添加一个是 m 十点零,还有一个是 m 十点一,下面呢我们再添加一个模拟量,比如说是 mw 一 百,那么下面我们启动仿真来看一下是不是可以通讯成功啊? 先启动一下 plc, plc 启动起来之后呢,我们再到触摸屏来做一下画面,也就是 vcc, 选择一下对应的这个接口,磁网开始搜索,下载一下,加载 完成,再来到 vcc, 我 们做一个简单的画面,比如说添加一个新画面,写一个按钮,一个指示灯,还有一个 i o 域, 可以看到他现在是比较大的,因为我们没有改他的这个运行系统设置,我们可以改的小一些,比如说给他改一个是 四百八乘以八百,然后给他取消一下全屏模式,如果说这个不取消的话,你直接运行 vcc, 他 进来就是全屏,你是不方便退出的,可以退是可以退,就是不太方便,一会呢我们可以来看一下啊, 现在还是有点长,我们再改一下,比如说改成一个四百八乘以六百四,这个我们再回到画面,比如说添加一个按钮,按钮我们给他关联一个变量呢,就是 m 十点零时间,这里我们给他关联一下,是按下至位,松开复位, 按下至位位,释放负位位,负位位,然后添加一个指示灯,等于零的时候呢是灰色,等于一的时候呢是绿色, 这个其实就和触摸屏的做法是一样的,只不过它的运行方式和组态是不太一样的。那么再添加一个 i o 域,然后我们再来关联一下变量,第一个按钮呢就关联的是 m 十点零,选择一下 m 十点零啊, 看一下它对应的地址, m 十点零事件这里给它关联一下 m 十点零。 m 十点零,这个呢就是 m 十点一有一个外观上的变化, 这个是比较简单的,跟触摸屏的做法是一样的,这个 i o 域呢,我们就添加一个变量,是 m w 一 百,然后我们运行一下 plc, 再来启动一下 vcc, 点一下 r t 的 这个图标,注意不要点错了啊,这个 vcc 和触摸屏在运行上还是有一些区别的, 做法都是一样好, vcc 启动起来了,添加一个监控表,我们来修改一下这几个变量的值啊,我们来看一下效果,比如说第一个就是 m 十点零, m 十点一,还有一个是 mw 一 百,比如说第一个我们测试一下,按一下就是等于一松开,就是等于零, 可以看到它可以反馈回 plc。 第二个关联的呢,就是指示灯,比如说我们修改为一,它对应的就是变为绿色,也就是相当于点亮。修改为零呢,就是恢复默认的颜色,相当于是熄灭。 下边的这个就是 i o 域,比如说我们输入一个值是一百,看它可以反馈给 plc 吗? 现在是反馈回来的是十六禁止,可以给他改成带符号的十禁止就是一百。如果说我们在这修改一个是二百的话,修改一下二百立即修改, 修改完成之后他反馈到 vcc 就是 二百,因为我们这个 i o 域做的就是输入输出,所以说他既能输入也能输出, 在这里我们再给它输入一个三百回车。注意我们输入完成之后要点回车,如果说不点回车的话,它是反馈不过去的啊,相当于没有输入成功。 这就是 vcc 和 plc 的 通讯,一定要把这三个 ip 地址设置对,一个是电脑的 ip 地址,还有一个是 vcc 的 和 plc 的 一定要在同一个网段,并且 vcc 要和电脑本地的是完全一模一样的。 plc 和 vcc 的 ip 地址在同一个网段,并且不能一样,把这三个 ip 地址设置对了,一般就可以通讯成功了。好,这期视频我们就分享到这里,关注我,我们一起学习播图。

那个仿真吧,就是打开怎么运行的,如果是打开低版本的话,你就打开这个左上角的这个, 这个软件就是什么打开文件夹,这,然后点浏览,浏览到你的那个路径就行。比如说浏览你说在桌面放的,你点开你的哎那个文件夹,然后你点开那个相应的图标就行,对吧?嗯,我就瞎弄一个, 比如说这个,你就点开这个应该是有 ap 多少,因为我版本比较多,所以我直接就识别出来了,如果你们版本少,肯定识别不出来,所以就有个 ap 幺五, ap 幺六应该是在这最后面写的, 然后的话,你看这样一般是点点住这个,譬如 c 一 看,看清楚啊,一定要看清楚,然后再点启动仿真,然后点击确定,再点击确定, 然后就快到了这,到了这的话,你直接点这个左边的这个看最左边现在还没启动呢。 然后点这看,点到这,他有的有的话,他就有的,他自己就蹦出来了,有的没有的话你直接点这,点完这你再点一下这个小圆点绿这个,这这一个开关类似开关的,这个你点一下就行。我这个是直接蹦出来,然后直接点这块连接 视频,一定要仔细看,哎,我看一下这是哪出错了, 哎,我这个是哪出错了?这出错了, 出错了就改看哪有问题,然后直接像像刚才一样,也是到这边了,然后直接点装载就行,然后五动作改成启动访启动模块,然后点完成,每一个步骤都不可能少,少了就是错,然后点这启动仿真就行了, 然后编辑完你这个画面就出来了,你看现在这已经开始在编辑了,看下面,下面,右下角在这在编辑,待会这边就开始显示,你编辑了多少了,知道吧? 看百分之五的编辑了,百分之九,这是别人的画面,我也不方便展示别人的设计啥的。嗯, 等编辑完百分之百,他自己就跳出这个触摸屏了,然后就是这样子的,然后就可以点启动停止了。

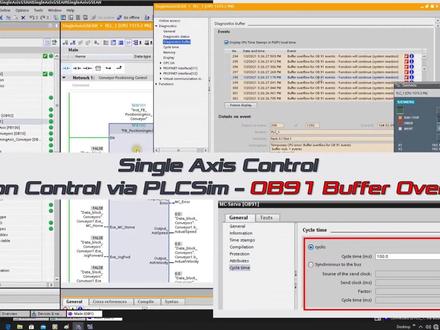

西门子博图 v 二一,模拟一个虚轴的调试会遇到 o b 九幺的故障,该故障如何解决?打开一个博图 v 二一,一个虚拟的 plc, 一个项目, 我们添加一个虚,一个虚拟轴,在工艺对象添加,双击 选择一个位置轴确定, 把虚拟轴勾给勾上,我们这里看到有很多参数, 这些参数在实际运用中是需要修改的,但是我们以仿真功能为前提,我们可以先不考虑这些参数的意义,等需要用到时候再去仔细研究也来得及。 添加了一个工艺对象之后,就会自动添加 ob 九二和 ob 九幺, 转至模拟。在线选择程序块,选择下载装载启动。快 打开在线诊断, 打开诊断缓冲区,目前一切正常,如果我们需要模拟调试,点击调试, 点击激活,确定,点击启动 好,这时候就会发生一个错误,我们查看在线和诊断, 打开诊断缓冲区,我们查看这个红色的故障, 故障大概的原因就是 o b 九幺的时间与 o b 一 的时间产生了冲突,也就是 o b 九幺的周期循环时间设的太短, 那如何解决这个问题呢?我们打开 ob 九幺, 打开属性,这里有个周期,我试了一下,如果是模拟的话,至少要改成二十保存,重新下载 启动好,我们再一次的到调试页面 激活,这个画面的意思就是说激活了之后就要进行,在这个画面就要进行监控,一旦跳出了该画面,激活的功能就自动消失,这是为了确保操作员 时刻的安全。确定然后启动好,我们先 到点动,上面,当前的位置是零,如果这个按钮拖住移动到左边就是往正点动,松掉就停,移到右边就反向点动 啊,这是点动,我们还可以设计设定实际值,比如说当前是八十九,如果我的位置要改成一百, 启动好,当前位置就改成一百,改了之后,然后你归位就代表,哎,我的原点已经被设置 回原点是实轴才需要用的,这里是虚轴,所以没有用这个功能啊。相对定位,假如说我当前是位置是一百,我可以设定一个五十, 然后选择相对运动就走到了一百五,那我往后拖,相对运动就反向走五十,就走到一百。 那绝对位置也可以测试,比方说我绝对位置要走到一零九, 好,我一拖他就走到了一零九,我不管怎么拖,他只能走到一零九。 这个功能测试成功了,那之后我们就可以测试关于轴运动控制工艺模块轴对象的任何的 指令的一些功能,这在后期的课程中会继续给大家介绍。

如果你们手里没有像我一样有这么多台 plc 的, 西门子两百 smart 三零 fx 五 u、 西门子幺五零零 f, 也没有这么多电器元气件的,但依然还很想学 plc 的。 今天我教大家一个方法,依然可以把 plc 玩的飞飞转。我们需要用到这三款软件, g 叉 windows 二、串口虚拟通讯、 plc 模拟器。最后是 factory i o, 它可以进行无实物仿真。接下来给大家看一下打开的这个界面,这个是 g 叉 windows 二的, 右侧呢是串口虚拟通讯,最后呢是 plc 模拟器。有了这三样,我们就可以进行无实物仿真。 最后再给大家看一下之前做的一个项目案例啊,这是一个物料输送线,可以完全进行无实物仿真的。下一期给大家分享这几款软件是如何连接的。

大家晚上好,想学 plc, 但不想花几千元买硬件,别发走,你的电脑里其实藏着一台免费的虚拟 plc。 今天晚上我们来讲的是如何启动 collections 内部的仿真功能。 首先我们第一步点击在线,第二步,点击在线中的仿真, 此时右下角有一个红色的区域仿真,当看到这个仿真的指示灯后,它的仿真功能就已经起用了。 现在我们来把程序下载到虚拟的 p s a 中,我们点击登录,点击四, 这时程序已下载到虚拟 p i c 中,但是设备还在停止中,我们点击调试,点击启动,此时程序就已经完全运行了, 我们来测试一下。这是我今天下午写的一个最简单的起跑停的一个程序,首先我们点击准备值, 写入 线圈就已经输出了,此时我们点停止写入,设备就停止了。 学习 collections 其实很简单,大家如果还有什么想了解的,请打到评论区,谢谢!

在家自学 plc, 用对方法很关键,话不多说,直接给大家上演示操作过程。这里我们需要用到两款软件, step 七和 factory i o。 我 们先打开 step 七, 这里是我提前编好的控制电机正反转程序,再打开 factory i o 软件,这里点文件驱动选择 step 七两百 这里大家可以看一下引角的配置,注意一下 ip 地址。好,我们返回到仿真的主界面,我们按一下下降,看一下是如何动作的 好,开始下降,再按一下上升,好没问题。是不是在家自学 plc 很 简单呢?

factory io 程序封装重复调用,即薄图 f b 块内外部参数配置教程 之前我们做过一个简单的一个封装,对吧?那么今天我们就用呃,我们 factory io 做完封装之后,如何去我们其他项目里面去调用我们封装完成的这个呃 f b 块,那么首先我们来看一下我们这个封装的这么一个呃,取掉机械臂的一个动作, 那么这就是我们这个取料机械臂它的啊整一个程序的一个执行流程。 然后我们来看一下它内部的程序啊,啊,内部的程序的话,我们编辑的话要用我们的 s c l 语言去进行我们的编辑,然后在我们的主程序去进行调用,那么我们主程序调用的话,我们也要给它配置啊,一个外部的变量啊,要配置外部变量, 那我这边也有给它配外部变量。那么我们来学习一下怎么将我们这个 f b 块去导出来,生成一个原文件,然后去我们其他项目里面去使用,去重复调用。 那么在导出我们这个原文件的时候,我们要注意我们这个 f b 块在添加的时候要选择 s c l 语言啊,像梯形图啊,还有 f b d 语言,它是啊不支持我们这个导出成原文件的,它只有 s c l 语言支持,那么我们首先转至我们的这个 f f b 块啊, 然后我们找到这个虫快生成原文件,那么如果你的这个 f b 快, 它关联了很多东西的话,你可以呃 将它包含所有关联的,快啊,一起给它复制过去,给它生成一个原文件,然后去我们其他项目里面调用,那么我这里的话,我将它给删了吧,将这段全去删了。好,那么我们就将什么,将我们这一个 给它导出来,生成原文件,就包含有手半年的,快给它放到我们的桌面,然后命名的话,我们最好用我们的英文去命名啊。嗯,命名成这个最好用我们的英文去命名,然后保存啊,对吧?保存啊,然后我们这里的话,打开我们其他的一个项目, 对吧?它已经保存在这里了,我们打开其他的一个项目啊,就是我这里的话,我已经新建好了一个新的项目。 好了,我们这个项目已经打开完成之后呢,我们要点击我们的 cpu 这里,然后,呃,找到从外部啊,从外部原文件啊,选择外部原文件,我们找一下, 那找到了外部源文件,对吧?那么我们就双击点击添加,找到我们的桌面,然后点击我们这一个刚才导出来的这个,呃, f b 块的这个源文件,然后点击打开,对吧?点击打开之后呢,我们还是不能直接调用的,我们鼠标右键,对吧?从源生成块,给它生成块,点击确定 ok 了,那么他生成成功之后,他就会显示啊,在我们这里,对吧?这里。好,那他这个块已经生成出来了,那我们就将我们这一个块的话去调用一下, 确定,那么他就可以在我们这个程序里面去调用。那这些外部变量的话,我们就可以自己给它输入进去啊,那我们这边就打开我之前的那一个啊,先把外部变量输进去, 这里其实也是可以导出的,我们可以导出啊,导出,对吧?选择我们的路径啊,将我们的这个外部变量导出来, 对吧?选择桌面,然后我们,呃,这里是 p、 l、 c、 t 这一个,我们就按照他所说的这一个给他导出来就行了,好,导出成功了,对吧?然后还我们还要将我们这个外部数据的这一个也给他导出来,对吧?也是一样,仅所选块啊,也给他导出来,导到我们的桌面,对吧?命名的话我们这个就命名成 aa 吧, 啊?最好是不要中文名。嗯,好,行,然后我们现在把它导进去啊,像这个变量表的话,我们导入啊,选择导入,然后找到桌面,我们刚才,对吧?刚才他我们导出的这个变量表,打开点击确定, 确定好,那么他就导进去了,然后我们还要再导入我们刚才的那个外部的,对吧?我们刚才有一个外部的一个啊,在这,对吧?将我们的外部的一个 d p 块给导到我们这个项目里面,打开,然后生成圆块,点击确定 好,那么他就已经生成出来了,对吧?生成出来了,然后我们要怎么来做呢?就是我们打开我们的主程序,对吧?然后我们只需要什么?只需要将把之前那一个给关掉, 好了,我们只需要将什么?将我们的这个变量配置给它,配置给它,那么这个变量我们可以来这个驱动里面看,其实我之前是配过的,然后我把变量也导到这边过来了,对吧?导到这个新的一个项目里面来了,把变量配给他,对吧?选择升降的话,我们就把升降配给他,吸取 伸缩啊,伸缩好,然后这一块的话我们也要给它配一下,因为我们这一块是我们的外部变量啊,像圆外部,我们给它配一下,配配好,等一下这一个我们要给它再配一下, 还有一个计时完成,对吧?计时完成我们也要给它配好,对吧?那我们要理解为什么我们外部要给它配这么多参数啊?这是因为我们在我们的一个 f f b 块里面,对吧?我们其实是有在这里我们拉下来,其实我们这里是有配置我们的一个行餐的啊,行餐,那如果你想要使用它的话,你就得配置时餐啊,要配置我们的时餐,你还可以调用它,那我们这个地方也是一样,我们启动的话,我们可以给他拉一个这个 给他配置好,对吧?如果启动啊,然后这里是停止,这里是停止,这里是启动, 那么我们这配置好了,还有几个关键的这个地方也要配置一下,这个是输入延时升降啊,输入延时升降时间啊,这个是输入吸取时间啊, 还有一个我们的这一个输入部位升降啊,输入部位升降时间,还有一个输入输入我们的这个升降时间。二,还有一个我们的输入部位伸缩的一个时间,还有我们的放料的一个时间,那么我们的时间就配置好了。然后我们这边仿真也开了,我们就直接点击下载 连接它, 然后我们点击装载好了,我们先试一下,那么我们这一个从别的项目里面将我们这个呃, f b 块还有其他的一些 d b 块导导入,我们新项目就完成了。那么我们现在来看一下它的动作是否和我之前那个文件的动作是一样的,我们可以看一下,对吧?看这里三秒啊。 那我们这一个导出我们的这个 f b 快 和我们这个滴滴快的教程都已经做完了,然后我们这里的话要有有几个点我们要注意啊,就是我们这个 f b 快, 如果你想要给别的项目重新重复利用的话,它里面是一定要用 s、 c、 l 语言去写的,包括这个快的一个建议也是要使用啊,我们的 s c l 这里 scl 去建立,不然的话你是导不出来的啊,你是导不出来的,然后我们建立完之后导出来的话,其实我们可以看啊,它的桌面上它是有的,对吧?桌面上其实是有的,有我们导出的啊,像这个就是 f b 块的云文件,这个就是我们 b b 块的云文件,这个就是我们的变量表,那么我们这里就到这里吧。

第十部分我们了解一下测试与除错,主要分为程序在线测试、仿真与除错两部分讲解一、程序在线测试 首先,在 s p software 程序设计软件打开 sv 系列机种的项目, 直接于功能工具栏中点选 plc 主机联机模式, 即进入线上监控,而此时系统将会同时启动装置监控与程序监控两种模式。 进入线上模式后,在窗口下方的状态栏便可得知程序扫描时间与主机目前的状态。 当进入程序监控的状态后,程序的画面便会在原本编辑的程序画面中实时显示各个装置的状态与当前值, 由此可进行相关的测试与除错的工作。在程序监控模式下,用户可直接在程序画面上变更接点的状态及继承器的当前数值。在预操作的操作数上,单机右键 之后便可由快捷选单进行操作。若测试上需要对 x 装置直接进行操作时,请在图标工具栏中单机 x 输入。继电器强制设置图标 之后,可开启 x 装置的设定功能。不过当此功能启动后,外部的实际输入将无法再更新 x 节点的状态。 不过根据主机的设计,部分机种可能不允许用户在线模式下直接变更 x 装置的状态。当企图变更 x 装置的状态时,画面将会显示通讯错误的信息, 相关信息细节请参考各几种的使用说明。在离开在线模式后,设定 s 装置的功能并不会自动解除, 因此在离开在线模式之前,请确认是否须先将其解除,以免造成实际运作时主机无法依据外部的输入来更新 x 节点的状态。 当进入在线模式后,不论是程序监控还是装置监控模式,用户皆可通过监控表的方式来对程序中的装置或是变量符号进行监控。 而在 icoff 中,每个项目都允许建立一个以上的监控表,而每个监控表则至多可建立一百个监控项目。 用户可自行对所要监控的项目进行归类管理,且监控表的建立与管理皆可在脱机的状态下完成, 而所建立的监控表将会随着项目一起储存,下次再开启项目时便无需重新建立。 用户可以通过在菜单工具栏中点击 plc 主机符号表监控。在项目管理区右键点击装置监控表,选择新增按钮, 直接在图标工具栏中单机符号表、监控图标三种方式新增装置监控表。 当建立好一个监控表后,接着可在在线模式下通过监控表来监控表格中的各个项目。而如同程序监控一般,在在线模式下, 在监控表中单机某个项目后,点击鼠标右键,之后可利用快捷选单中的操作项来对监控项目的状态或内容值进行变更。 当要结束在线监控时,只要再次在菜单工具栏中单机 plc 主机 联机模式或点击联机模式图标并将它恢复为未按下的状态,即可取消在线监控状态。 欲进行在线编辑时,请于程序监控的模式下并确认主机处于 run 的 状态后,直接于图标工具点击在线编辑模式图标。当进入在线编辑之后, 在 s p soft 的 状态栏中便会显示为在线编辑的状态,用户便可通过在线编辑与在线更新的功能来实时修改监控中的程序内容。 当完成程序的在线编辑并成功翻译之后,点击图标工具栏的指令装置在线更新图标后 出现,建议在此操作后重新下载程序提示窗口,此时若选择 ok, 便可将修改的程序下载至主机中进行更新。而若程序尚未完成翻译时,单机指令装置在线更新图标后, 系统便会自动进行翻译的工作。自动翻译完成后,重复之前操作步骤,便可将程序执行码下载至主机中进行更新。二、仿真与除错首先启动 com manager 通讯管理软件, 并在开启 com manager 的 主窗口后,点击右侧的新增按钮,新增一个 com manager driver。 开启设定窗口后,通讯类别选择 d v p simulator, 完成后点击确认按钮,即可建立一个 d v p 仿真器。 d v p 仿真器建立完成后,点击 command manager 软件右侧启动按钮, 便启动了 d v p 仿真器。在 s p soft 软件操作界面中,选择刚刚建立的仿真通道, 此时便可开始正常地进行联机操作。 manager 会主动在 i s p soft 与 d v p 仿真器之间传递数据, 而在操作期间便会如同与实际的主机联机一般。不过仿真的部分仅供程序运作的测试,如程序上下载在线监控装置与计算机编辑、 x 装置强制设定等功能,其余的联机操作可能会无法执行或 不具有意义。 scsoft 针对 d v p 机种提供了除错模式功能,其内容包括了断点操作、 单步执行、限定次数执行等基本的除错工具,通过这些工具可以方便针对程序部分进行侦错与测试。 在开始进入 d v p 的 除错模式之前,需要注意以下两点,一、 d v p 的 除错模式仅能在仿真器的连接模式下进行。二、在线模式下无法启动除错模式,但可以在进入除错模式之后启动装置监控的功能。 在功能工具栏点击校验模式图标按钮即可进入除错模式,此时画面便会出现一个除错窗口,所有的除错工作都将在该窗口中进行。 后续若要离开除错模式时,只要再次点击校验模式图标并恢复为未按下的状态,即可。在除错窗口中 预设定断点的行列上,点击鼠标右键,并在快捷选单中点击设定断点 项目,即可加入一个断点,而在同一行上再重复一次相同操作,则可取消断点的设置。在出错窗口中加入断点的行号,前方会出现一个感叹号的符号, 且该行内的背景会以红色来显示。当点击图标工具栏的连续单步执行图标, 便会开始连续执行到设定断点的程序为止,此时再次点击连续单步执行图标,便会继续执行到下一个断点,而若未设定任何断点时,程序便会不中断的来回扫描执行。 在程序执行动作暂停的状况下,每点击一次图标工具栏的单步执行图标 可执行一步的程序。对于限定次数执行功能,执行前请先在图标工具栏的限定次数执行功能时段上设定执行次数,至多可设定至三、二、七、六七, 完成后,点击该字段左侧的执行图标即可开始执行。利用此功能,可让程序在扫描周期的次数到达限定次数时自动停止, 且过程中完全不受断点的影响。在程序出错执行过程中,只要点击同一工具栏的停止图标后,便会停止执行动作, 而点击图标工具栏的重置图标,可重置所有除错模式下的执行步序及状态值, 而下次在执行时便会由程序的开头重新执行。
