在用 a d 软件画原理图的时候，还在每次都从头设置标题栏、外观属性，简单的原理图还好，要是碰上复杂的设计，一遍遍重复设置，纯纯浪费时间。有没有能直接附用设置提升效率的技巧？ 答案就是直接调用 a d 软件中自带的原理图模板。接下来给大伙简单演示一下，几步就能搞定。 首先想调用模板，第一步，先执行菜单命令，直接点击顶部菜单栏的设计模板本地，一步到位找到模板入口，不用再到处找设置像，点击之后，页面会显示出软件默认的原理图模板，直接选中你需要的那一个就可以，不用再手动调整基础属性。 选好模板后，会立刻弹出一个更新模板的提示框，这时候只需要根据自己的设计需求选择适配的更新范围，确认之后就完成模板调用了。 怎么样，是不是超简单？直接调用现成的模板，不用再重复设置标题栏、外观这些基础内容，原理图设计的前期准备，一步搞定，效率直接拉满，这节的技巧就到这下节再分享更多 a d 软件实用小技巧。
粉丝4.5万获赞18.5万
相关视频

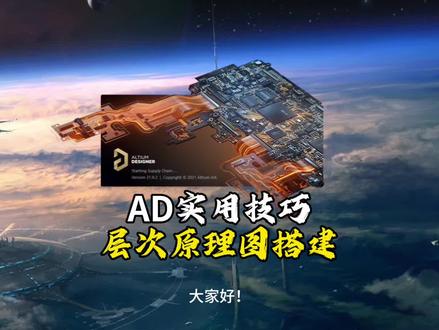

02:27查看AI文稿AI文稿大家好，本期给大家分享 a、 d 层次原理图的标准搭建方法。做硬件设计，千万别把所有电路堆在一张图纸上，不仅看着乱，可读性差，后期查错、改版、维护都非常费劲。而层次模块化原理图是工程最标准的设计思路，通过顶层母图管理整体框架， 此图纸分装各个功能电路层级清晰，整洁规范。大厂项目基本都是这么画的，下面我直接手把手带大家从零实操，快速搭建一套标准的层次原理图。首先第一步，新建一个空白的 pcb 项目，在项目文件下新建多张普通空白原理图， 作为我们后续的紫图纸使用。第二步，我们选中其中一张原理图作为顶层母原理图，在操作键面对应的设置选项中找到层级创建功能，建立原理图的上下从属层级关系。我们先添加第二张原理图，将其设置为紫原理图，添加完成后， 母图界面会自动生成对应的模块方框，代表该紫图纸模块。用同样的操作方式把第三张原理图也添加为紫图纸。 此时我们在左侧项目状态栏就能清晰看到原理图二，原理图三已经归类，在母原理图层级下方，完整的图纸层级结构就搭建完成了。第三步， 我们可以自定义模块名称，双击对应的模块方框，根据电路功能重命名。这里我们分别设置为电源模块、 m、 c、 u 模块，方便后续识别和管理。第四步，完成层级搭建后， 我们实现跨图纸电气连接，打开对应的子原理图，在需要和其他模块互通的信号网络上放置图纸端口，重点记住，两个子图纸对接的信号 必须放置同名同类型的端口，保证电气网络匹配。这里由于我们子图是没有放任何器械的，我们回到刚刚已经完成的层次原理图进行讲解。 所有子图纸端口布置完成后，回到顶层母原理图将各个模块的对应端口进行连线，就完成了 所有子源里图之间的跨网络电气互联。到这里，一套标准规范的层次原理图就设计完成了。后续我们设计调试非常方便，直接按 c、 t、 r、 l 点击任意一个功能模块方框，就能一键跳转对应的子源里图，快速查看详细电路 修改参数，排查问题。大家注意看我们快原理图的连接一定都要放置好连接端口，这样才能实现精准连接。这种模块化分层设计，不仅图纸美观规整、逻辑清晰，而且更贴合工程实战标准。
493电子李柯南
00:52查看AI文稿AI文稿大家好，我们在绘制原理图时，经常需要调整接线端子和线路的位置来完成对齐。端子引角都有固定序号，必须按照序号规范排布，所以旋转翻转器件就成了常用操作。今天就教大家精准又快速的旋转翻转方法，帮我们高效对齐器件。 首先来看这款两拼接线端子，我们先把它调取出来，先点击空格键，再单击器键就能完成九十度旋转。同理，在抓取器键的状态下，直接按空格键也能实现一样的旋转效果。同样是抓取器键时，按下快捷键外可以完成上下翻转， 像这个端子就能直接调换一二引脚的顺序，按住快捷键 x 则可以实现左右翻转，让端子整体一百八十度调转朝向，给走线带来很大便利。这套操作简单又高效，很适合用来调整和翻转各类器械。
105电子李柯南
07:24查看AI文稿AI文稿哈喽，大家好，我是清风， 有朋友私信我说这个 auto dj 呢，不会用。首先第一个就是说打开以后是英文的， 这个怎么办？我现在告诉大家啊，你比如说我现在是中文的，我把它改成英文的参数选择，把这个勾掉，确定，然后再重启，他就变成英文的了。 嗯，英文菜单，那么我要把这些变成中文的呢？呃，同样是这里， 把这个勾上，他就马上变成中文的，因为他这个内部是集成了中文的，不是说 汉化的，他本身就带中文，所以你这样操作一下就是带中文，这看个人习惯，有些人觉得中文好用，有些人觉得英文好用，看个人习惯吧。 还有一个问题就是这个原件库的问题，他说这个原件库怎么把它变成主，把它变成汉化了？原件库，其实我跟您说这个原件库是不能汉化的，因为原件库他的名字都是随便起的，你看到的英文的那个原件库是因为他都是用这个封装， 嗯，或者是用这个元器件的这个代码的秘密，所以你看起来都是英文的。而我的原件裤是我自己做的，所以我是按照这个我的习惯写成了中文啊，实际上这个是可以改的。我们现在我来教大家做一下吧，看看怎么操作吧。我们的画 换一个五五电路，好吧，换一个三个五的电路。我们首先新建一个，新建一个原理图库，原理图库在这，然后我们把它保存到哪去呢？把它保存到桌面上， 保存在我刚才新建的这个文件夹里面，我们的名字就叫原建库，给他取个中文名字啊，然后这个地方也可以把它改一个名字啊，他这个位置把它保存到刚才那个位置， 我的原件，我的原件库， 这样这个原理库就是中文的了。好，然后我们来建议先做一个五五的电路吧， 先画一个框，五五的话它是八只银角，一边四只差不多就这么大型， 我们可以改变他的大小，拖拖就可以拖住他的大小，这个太大了，我们可以改变他的 大概就这个样子，然后他有八只银角，银角是用这个工具 就有一个引脚方字啊，那么一定要注意这个带叉的这个部分一定要对着外面，这是他的连接角，然后中间这个字怎么改 来呢？按住这个 table 键按一下，然后他显示名字，他第一个角的名字是见底，接地的见底，然后标识是第一角， 然后它会自动延续，它这个二就会出来，然后你再一删四，它就会变成三和四，然后你再改这个 g n d， 第二就是 p r 第二脚，然后第三脚 第三就是 out， out， 抖音大写吧。 out， 第四角是 二 st， 二 st， 然后第五角如果我们要翻过来的话，要把这个箭头对外面的翻过来，按这个空白键，按空格键，第五角，第五角是 c o， 第六角 t h， 第七节 dns 一包就是 cc， 我们这个圆圈就画好了，然后这边有点长，我们可以调整一下， 然后保存一下， ctrl s 就可以了，就保存好了。然后这一个原件的名字我们可以在这里改， get 的属性，圆圈属性、细节属性， 这就可以改 它的名字。是这个不对，我们叫做无 n， 吹一下， 我们再找到我们的，再加载到库文件里面，看看有没有这个东西啊？ 让我们放在桌面上。 three， 我的原件库，这里面就有一个五五零，就有这么个原件啊。那么这个画好了我们 退出，然后我们可以放在原地图里面，我再给你调用，直接调用他，嗯，就已经出来了。然后 我等你辛苦，我连你就可以拿出来用你的， 然后保存好了，这次课程就到这了，谢谢大家，如果大家还有更多的问题可以直接私信我，拜拜。
112清风明月DIY
11:31查看AI文稿AI文稿hello， 大家好，最近比较多粉丝私信我说叫我出一个画 pcb 教程的一个视频， 然后我寻思着画 pcb 的 话，我们刚开始入门都是操作软件的问题，手势软件的问题的，既然应大家的要求的话，那我就出一个视频吧，我就从原理图到 pcb， 然后再到头版，整个过程给大家看一下， 让大家看一下这个过程是很简单的，没什么难度的啊，在此之前呢，我也声明一下，嗯，我的水平也是有限的，如果画的不好的话，请大家轻一点喷啊，毕竟我也是学习过来的。那么今天我们就画一个这样的板吧，这一个降压模块， l n 二五九六降压模块，这个是我刚刚不久画好的，然后等一下我再画一个给大家看一下，我们从原理图开始，到 p c b 到打样整个过程，我们先把这个关闭掉，我们先把 a d 关闭掉。 首先我们要画那么一个模块的话，我们肯定要会用那个芯片，就那个 l n 二五九六嘛，我们要找到它的手册，我们可以从那个立创商城里面找， 可以从立创商城里面有，有资料我们点这里，然后我们输入 l n 二五九六嘛，这里我说过了， 然后这里有个数据手册，我们点这里，然后我们下载下来，我们先保存在桌面， 应该还没下载完，直接下载吧。 哦，这里有了，我们就利用这个芯片画一个模块， 这里是有参考原理图的，比较经典的，然后我们画一个可调的，然后到上面看一下， 我们就画这个吧，按照这个来画吧，首先我们打开 a d， 好， 首先我们打开软件了，我们就要新建一个工程，我们点文件新的，然后点项目， 然后我们要新建一个嗯，项目名的名称，我们就命名为 l n 二五九六，然后建压模块， 先复制它，然后直接创建，然后这个工程文件它就建好了，我们要在工程里面添加原理图，添加一个原理图，第一个是原理图， 因为一个工程它是包括原理图跟 pcb， 包括库文件的，我们就先不讲库文件那么快，然后再添加一个 pcb 工程 pcb 文件。 好，现在把原理图跟 pcb 都添加进去了，然后再保存，先把这里关闭它， 然后我保存原理图，就保存到刚刚那个文件夹嘛，然后我们就命名命名跟工程文工程一样就可以了，然后保存它，然后再保存 pcb， 然后再保存一下工程。 好，现在我们就工程目录已经建好了，我们就可以在原理图的界面下画原理图。画好原理图之后呢，就可以导入 p p c b 了，我们先画原理图吧，我们就按照这里来画吧， 我们看这个它有这个芯片的吧，然后有电阻，有电容，有二极管，我们先把这一类的东西把它添加进去，先首先点右下角这里，然后这里有个元元气键，然后我们就找到那个芯片， 因为我这个库是比较全的，我就不用另外画封装了，画气件了我就直接找就可以了。然后我们找到， 我们找到一个电源芯片嘛，电源类的芯片它里面是有一个二五九六这么一个七键的，这里有一个二五九六，然后双击它就可以拖到这里来了， 然后它里面还有什么？还有二极管，还有电容，有电阻，我们先把这些添加进去，我们再找电容吧， 我们找电容，先放，先把这一类的放进去，先先把电容放这里来，然后还有电解电容， 然后有电感， 还有什么，还有二极管，先把电阻放进来， 我们在因为我们想做一个可调的，我们要加一个可调定位器， 再加一个定位器，然后我们就这样 按着它来，把它连好，它它这里是有参数的，大家可以去参考它的，它还有一个计算的公式，计算它输出多少伏的时候，这里就解多大的电阻，是可以算，大家是可以算一下，我这里就不演示了，我们就要将它这样连起来 啊。还有一个二极管，二极管是烧特技，二极管，我们就找一个 s s 一 四， 然后这里输， 然后这里是输入， 这里是启能跟 gnd。 我是圆旅途，我是大概画一下的，大家如果想画的好看一点的话，可以画的好看一点，我是为了呃，演示一下，然后节省一下时间，大家可以画的好看一点，我就画的不好看， 其实有一个 g n d 就 可以了。 然后这里这里是有一个反馈， 就是调压的时候它有反馈嘛， 一个反馈的引脚，那这里要接地好，就这样大概一个原理图就画好了，我们再把一下网络，一些网络给它加进去，这里就是 v i m 嘛， v in 嘛，然后这里就是输出 v r， 然后我们改一下参数，那这里输入电容四百七十微法，输出二百二十微法，然后六十八，这里有参数，我们按照它的来， 这里是四百七， 这里是六十八， 这里是二百二， 那压都会改为五十伏， 然后原理图就画好了，我们要不我们再加一个 led 吧， 这是可以显示电源有输出的，我们再找一个发光二极管这里， 然后发光二极管我们就改为 led 一 吧，这是改为 led， 问号为什么加？问，为什么是问号，大家等一下就知道了。然后再创一个电阻， 电阻这里改为二十 k， 因为这个模块它最高输入是四十伏的，然后输出也有三十多伏，所以这个电阻要大一点， 然后这里这里输出，等一下就添加封装。
515宇宙无疆界Z
01:48查看AI文稿AI文稿就是我一直画板，这个封装裤嘛，我就分享给很多粉丝了，但是有些粉丝呢，他就不知道怎么用，怎么把它加到这个软件上面，接下来呢我就教大家怎么操作。 首先我们打开这个 ad 软件嘛，然后我们点右下角选择第二个，它就会弹出这个方框，然后我们选右上角，这里有三条横杠，我们点一下就选择第一个， 然后我们打开呢，是有这里有两个库的，这两个库是 ad 自带的，安装的时候它自带的，但是这两个库呢，对于我来说是很难用，我就不需要它了，就选中它，要把它删掉， 你也可以保留。然后我们就点安装，我们就找到你下载那个库，就是我分享给大家那个库，你就找到那个路径， 点一下 pcb， 我 这里有很多库啊，但是我就有些比较杂，有些整理好的，我就会分享一些整理好的库给大家。我们选中这个，我们先把原理图库给他添加了，双击它打开， 我们打开的时候有时候它是空白的，我们就要点右下角这里选择所有文件，它就会显示所有细节出来，然后我们就随便点一个 ctrl 加 a， 选中它，然后打开 它就添加进来的。现在是把原理图的器件把它添加进来的，要封装库也要添加进来，我们再点安装， 这里有个工装裤，然后又选中它就加 a， 再打开它就全部添加进来了。
688宇宙无疆界Z

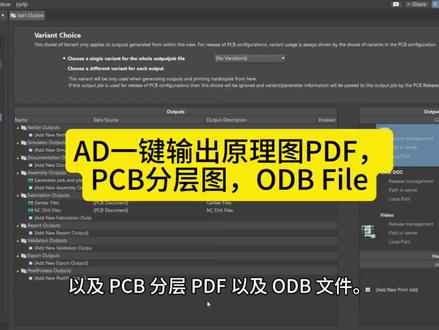

05:00查看AI文稿AI文稿大家好，在上一个视频中，我们学会了利用 autopool 的 文件一键输出胳膊文件， nc 钻孔文件以及贴片坐标文件。 这个视频我们将继续学习利用 autopool 的 一键输出原理图， pdf， 分 层 pdf 以及 odb 文件。首先我们在昨天新建的 autopool 的 文件下，点击 dqange， 点击，我们选择原理图打印，选择 file， 然后接着点击 到 q 每省，然后选择 pcb 打印，这样我们原理图打印和 pcb 打印两个文件就生成了。然后我们进行属性设置，双击原理图打印，可以设置页面的大小，尺寸，颜色的信息，我们可以先选择一个以彩色，其他保持默认。原理图， 然后进行 pcb 页面设置，同理可以设置输出值章的颜色，横向还是纵向等设置， 然后基本设置这一面，我们就设置先保持默认，然后 pad 这一边可以设置分层显示，那首先默认的是 多层显示，就是顶层和底层同时显示，我们如何？是啊，建议一个 pdf 让它只显示底层或只显示顶层呢？进行分层显示，我们只需要点击艾特 pad， 我 们可以双击设置名字选择，我们选择第二张输出顶层，选择 top， 然后第二层想选式的层可以进行自己自己设置，比如我们想选顶层，顶层铜薄层以及顶层 相关的层，包括其他层，机械层，我们同时选式，我们这样第二张我们就设置完成了，然后我们想第三张只显示底层，然后依然点击 ipad 双击，我们可以设置包层 同样设置显示的层，比如我们只想显示底层，只要把小眼睛点亮即可， 底层相关的层我们都点亮，机械层以及一些静止布线层等，我们点击 ok， 这样原理图打印和 pcb 打印文件就已经设置好了，我们如何一键输出呢？ 然后我们在右侧的 pdf 中点击一下，然后将刚才设置输出的两个文件归纳到右侧的 pdf 文件中，然后点击原理图打印和 pcb 打印，归纳到这个 pdf。 同昨天讲的，点击颤着可以更改输出文件的名字，目前是招不一，比如说我们想 更改照不一的名字，点击，然后我们可以选择该文件的名字为工程的名字，点击，当然后这个照不一输出的文件就是 led 名字了，同时可以设置输出保存的路径，我这里保持默认。点击 ok， 然后一按点击 generate， 就 可以一键生成 pdf 了，其中会包含原理图和 pcb 的 分层图，我们点击 generate 展示一下， ok， 这样就生成了。比如我们第一页是原理图，第二页是顶层和底层同时显示的原理图，第三页就是只显示顶层，第四页只显示底层，这样就是符合我们的输出了。 有人会问我们这样设置也很麻烦，但其实这个只需要设置成一次，就比如我 out 库的保存好之后，于我点击保存，当我原理图或者 pcb 有 变更的时候， 这个 alt put 再次点击 generate， 它依然就会更新成最新版本。比如我举个例子，比如我点开源利图，源利图因为某些原因进行了更新，比如我们把它删掉， 然后我们需要再次输出源利图 pdf 或者 pcb pdf 呢？我们直接点击 generate， 一 键即可生成，因为我们之前生成过了，我们这碟点进 yes， 如图所示，我们之前删的 pdf， 这样点击就可以一键生成了，这样是不是很简单？这样原理图和 pcb 的 pdf 这样就设置完成了。然后第三个就是我们如何输出 odb 文件呢？其实也是于同理，我们可以点击 fiberation， 点击一下，然后设置 o d b file， p c b document 们，然后我们可以在右侧新建一个 content， 比如说新建一个 folder， 就是 一个文件夹收纳它，比如说是 o d b file， 然后我把 o d b 的 文件归纳到这个文件中，这样就可以当我点击生成这个 o d b file 的 时候，这个 o d b file 就 会被生成了，然后同样我们可以双击 o d b file， 设置当当前的 o d b file 属性， 同样点击 genui 的 content， 同样可以一键生成，这样我们 out 铺的文件就可以实现了。 df 点击一键生成。原理图， pdf， pcb 分 层的 pdf， 点击 cm file， 点击一键生成，可以一键生成胳膊文件、钻孔文件以及贴片坐标文件。同理，我们点击 odb file 也可以生成，一键生成 odb file， 这样是不是很简单？学到了记得点个关注哦，谢谢！
