瓦尔基里散热器安装说明书
今天我们给大家带来的是 dl 幺二五双塔风冷的安装教程。打开塔体盒，这是风冷塔体。打开配件盒，第一层是扣锯盒， 这是背板，这是 amd intel 通用螺柱，这是二零幺幺插槽螺柱，这是主板侧支架螺帽，这是硅脂与螺帽。安装套筒，这是 amd 支架， 这是 intel 支架。请注意， dl 幺二五双打散热器的螺帽高度与 sl 幺二五不同，不能混用。 第二层配备两枚 x 十二高性能风扇，他们均为正叶扇，贴有反光片的是进风面，有框体的是出风面。这是风扇 pwm 接口，这是五伏 三针 a rgb 公口，这是五福三针 argb 母口，这是风扇挂扣和风扇 pwm 一分二线材。我们还附赠了纯色 logo 的磁吸外观贴片和 ip 角色闪卡，您可以根据自己的喜好更换外观。 在安装前，我们需要先确认插槽规格，例如，这是 intel lga 幺七零零插槽的主板。我们先来进行 lga 幺七零零插槽主板背板的安装。主板支架的安装需要以下配件， 背板、螺帽、套筒、螺柱和支架。我们需要先安装背板，将背板的孔位调整至 lga 幺七零零位置， 然后沿对角线安装 螺柱用套筒旋紧，轻轻放上支架。请注意，安装方向已经刻在了支架上。最后拧上螺帽。 现在我们来进行风冷查体的安装。如果您不是第一次安装散热器，建议先清理 cpu 上残存的硅脂，以免影响性能。拆下铜底的保护壳， 铜底已经遇图规止，对准孔位，先轻轻锁上两个弹簧螺丝，再逐渐拧紧， 这样风冷塔体就安装完成了。安装风扇时，我们需要这些配件，风扇、风扇挂钩和 p w m 一 分二线。先给风扇挂上挂钩，然后将中间的风扇挂到 cpu 东侧塔体上，然后给后置风扇也挂上挂钩，将风扇挂在 cpu 西侧塔体上。 根据您的内存兼容情况与外观喜好倾向，可以选择前置风扇和后置风扇两种安装方式。将风扇和塔体的五伏三针公母口依次串联， 然后接在主板的五伏三针孔位上。 用 p w m 一分二线材将两支风扇的四针 p w m 线材串联起来，接入主板的 cpu 范接口，这样 l g a 幺七零零平台的 b l 幺二五就安装完成了。部分主板 由于体积、版型等原因，很难正常兼容较大规模的风冷，我们也提供了反装模式作为备用选项。将塔体上下对调较长的一侧向 cpu 北侧安装，先将两侧螺丝轻轻旋上，再逐渐旋紧， 根据主板使用方向，可以调换磁吸贴片位置， 这样 d l 幺二五就可以用在 r o g。 的 z 七九零 i 等主板上了。 a m 四 a m 五支架的安装只有主板支架部分有所不同，主板支架的安装需要以下配件，螺帽， a m d 支架螺柱套筒。 拆除主板原装的扣据后，我们需要先沿对角线安装螺柱， 然后用套筒旋紧。 请注意支架的安装方向已经刻在了支架上。轻轻放上支架， 最后拧上螺帽， 这样 a m 四 a m 五主板的支架就安装完成了。最后我们装上塔体，重复前面视频的过程，安装就结束了。
粉丝5.5万获赞10.3万
相关视频
03:00查看AI文稿AI文稿大家好，这里是 v k 玩儿机里官方今天给大家带来 g l 系列 a m d 平台的安装教程。以 g l 三六零黑色为例，从 x 十二中会引出两组线， 这是 x 十二的风扇线，这是 x 十二的灯光线。接下来我们需要首先串联 x 十二的风扇线，我们使用一边的公口对一边的母口进行串联， 在风扇中使用附赠的风扇延长线进行最后的拼装。然后我们开始连接灯光线，同样的公口对母口请注意卡扣的方向。 随后拿出风扇盒中的延长线进行对接，这样 x 十二的接线就完成了。在安装 am 四 am 插槽的主板时，我们需要首先将原装的两个支架拆卸， 首先沿对角线方向把它拧松，然后再逐渐旋出，然后取出 intel amd 通用螺钉，一共有四颗，注意螺钉是有方向的，大头朝主板面，小头朝上方水冷面。现在将螺柱以对角线方向 依次选入。取出冷排螺丝，共十二颗。现在我们需要固定冷排与冷排支架。现在取出 a m d 扣锯包，共四个组线，这是主板支架，这是冷头支架。再取出 intel a m d 支架螺丝，一共四颗， 这样我们就可以开始安装冷头支架了。我们需要首先取下保护盖，从下方将螺丝慢慢拧紧，一定要注意观察冷头支架朝向位置。随后 我们需要取出 intel amd 螺母，一共四颗。安装主板支架时，我们需要首先把主板支架放上，请注意他的朝向有凹陷的一侧，对准 cpu。 然后我们需要将螺母 对角线方向逐渐拧紧。从冷排风扇上会引出三种接口，左侧这种是风扇接口，中间这种是用于串联冷头灯光的接口，右侧这种是灯光接口，和主板接针相连。从冷头上会引出两种接口，这种是水泵接口， 这种适用于和冷头风扇相串联的灯光接口。我们需要先将冷排风扇连接至主板的风扇接口，然后将风扇的灯光接口连接至主板的五伏灯光接口。接下来，我们 需要将冷头的水泵接口连接至主板的水泵接口。将冷头的灯光接口与风扇和冷头的公母灯光接口相连。我们需要将冷头支架上的螺丝对准主板支架上的螺纹下压，然后逐渐拧紧，感受到螺丝触底后 即可停止，最后将冷排支架的螺丝锁回机箱即可完成安装。 gl 系列水冷提供了可以更换的磁吸贴片，您可以根据您的喜好进行更换。
2136瓦尔基里电脑外设旗舰店
12:24查看AI文稿AI文稿本期视频教大家如何将瓦尔基里的 c l 一 二五风冷安装在 amd 的 主板上。首先我们来看一下需要用到的安装配件，就是这几个，看清楚了。 第一步，先拧出这四颗螺丝，拆下主板上原有的扣具。 第二步，拿出这四颗黑色的螺杆， 给大家仔细看一下，这四颗螺丝都是有一端是粗的，有一端是细的，看到没有，底下的这一端是粗的， 上面的那一端会细一点，千万要记住粗的这一端朝下拧竹板，不要弄反了，弄反了的话后面就装不了了。 第三步，拿出 a、 m、 d 支架给它装上去， 装的时候要注意支架的朝向， 装上去以后拿出螺丝包里面剩余的那四颗螺母， 分别给四个角拧紧固定。 装好以后再次检查。第一， a、 m、 d 支架朝向，注意不要弄反，是像括号一样朝里面扩的。第二，中间的这一颗螺丝是朝上的。 第四步，我们开始准备把塔体安装在主板上， 安装的时候要注意这个瓦尔基里的图标是要向下的，不要弄反， 注意看。为了避免塔体阻碍到内存条，塔体做了左倾设计，我们可以看到塔体是偏左的， 右边的固定螺丝离塔体会远一点，给右边的风扇留足了安装的空间， 这一边就是在左边的。 安装的时候要记得取下塔体底部的保护盖。由于上面已经预涂了硅脂，所以我们不需要再涂了， c、 p、 u 上也不用再涂了，直接安装即可。 将塔体底部对准 c、 p、 u， 然后笔直地压下去， 开始逐渐拧紧螺丝。如果螺丝孔位没有对准的话，可以轻移塔体，使得塔体上的螺丝孔位与 a、 m、 d 支架上的孔位对好以后再拧螺丝。 拧螺丝的过程中要注意力度适中，切勿大力出奇迹，容易拧穿螺丝。 塔体安装完成以后，第五步开始准备把风扇安装在塔体上，这两个风扇分别是一反一正，这个风扇是反叶的，安装在塔体的左边， 这个风扇是正业的，安装在塔体的右边，大致就是这样子安装。然后风向的话就是从右边往左边吹，右边把冷风吹进去，左边把热风吸出来。 安装风扇之前，需要先把风扇线扣安装在风扇上，操作比较简单，按照视频操作即可。 主要思路就是把线扣的两端把它们扣进风扇的螺丝孔位里面，然后用手用力把它们压下去就好。 安装风扇的时候，先把一边给它安装好，先 要注意这样子的话是还没有扣好的， 必须要把它扣在铁片上，这样子才算是完全扣好。 扣好一边以后再去另外一边检查一下， 这样子就算是固定好了， 另外一边也是这样子安装的。这个反页风扇的这一面朝外面 先卡好，一边， 卡好以后再去装另外一边。 第六步，风扇安装好以后，接下来就需要接线了，接线的话就需要用到这一根延长线了。 首先我们先把两个风扇的线拼接起来，先我们先把这个接口的保护套给取下来， 然后把这两个接口给接上去， 然后再把风扇的接口与延长线拼接起来，接口做了防呆设计，看仔细一点是很容易拼接的。 然后这一根就是塔体的灯光线，五 v 三针接口的 需要跟外接线的这一个接口连接在一起， 接好以后就剩这两个接口了，这两个接口就需要接在主板上， 四个孔的就是控制风扇转速的，接在主板的 cpu 泛上就好。 三个孔的是控制灯光的，需要接主板上或者集线器上的五 v 三针接口，我们示范的主板就是这个接口，不同的主板接口位置跟标识会有点不一样， 大部分的主板标的是五伏 a r g b， 如果你不清楚接口在哪里，可以问购买的主板商家， 这样子风冷散热器的安装就大功告成了，记得点赞关注哦！
200被猫踩过的键盘
09:39查看AI文稿AI文稿本期视频教大家如何将瓦尔基里的 e、 l 一、 二、五风冷安装在 a、 m、 d。 的 主板上。首先我们来看一下需要用到的安装配件。 第一步，先拧出这四颗螺丝，拆下主板上原有的扣具。 第二步，拿出这一包螺丝包，取出里面的这四颗黑色的螺杆， 给大家仔细看一下。这四颗螺丝都是有一端是细的，有一端是粗的，粗的这一端朝下拧主板， 像这样子注意不要弄反了，弄反了的话后面就装不了了。 第三步，拿出 a、 m、 d 支架给它装上去。 装的时候要注意支架的朝向，支架上有箭头，朝向的一般箭头都是指向 c、 p、 u 里面的。 把 a、 m、 d 支架上下各一片放置好， 装上去以后，拿出螺丝包里面剩余的那四颗螺母，分别给四个角拧紧固定。 第四步，我们开始准备把塔体安装在主板上。 安装的时候要记得取下塔体底部的保护盖，由于上面已经预涂了， c、 p、 u 上也不用再涂了，直接安装即可。 安装的时候将塔体底部对准 c、 p、 u， 然后笔直地压下去， 然后开始逐渐拧紧螺丝。如果螺丝孔位没有对准的话，可以轻移塔体，使得塔体上的螺丝孔位 与 a、 m、 d 支架上的孔位对好。以后，在拧螺丝、拧螺丝的过程中要注意力度适中，切勿大力出奇迹，容易拧穿螺丝。 塔体安装完成以后，第五步开始准备把风扇安装在塔体上。这两个风扇都是正业的，安装的时候一般是这样子放置的， 如果你右边的内存条挡住风扇了，也可以选择把前面的风扇给它安装到后面去， 安装在后面的话，这一面是朝塔体里面的 风扇朝向的话是这样子的，大家可以看一下，避免弄错。安装风扇之前需要先把风扇线扣安装在风扇上，操作比较简单，按照视频操作即可。 主要思路就是把线扣的两端，把它们扣进风扇的螺丝孔位里面，然后用手用力把它们压下去就好。这里我们给大家加速一下。 安装风扇的时候需要先把一边给它卡好，先 要注意必须要把它扣在铁片上，这样子才算是完全扣好。 中间风扇就需要从上面慢慢地往下放下去，放的时候线扣稍微用点力往外拉开，等到风扇下落到合适的位置，再把线扣卡在塔体上固定住即可。 另外一边也是这样子安装的。 第六步，风扇安装好以后，接下来就需要用到这一根延长线了， 首先我们先把两个风扇的线拼接起来，先拼接之前先把这个接口的保护套给取下来，然后把这两个接口给接上去， 另一个风扇上带着保护套的接口不需要管它。然后再把风扇的接口与延长线拼接起来，接口做了防呆设计，看仔细一点是很容易拼接的。 然后这一根就是塔体的灯光线，五 v 三针接口的， 需要跟外接线的这一个接口连接在一起， 接好以后，延长线上剩余的这两个接口就是需要接在主板上的 四个孔的，就是控制风扇转速的，接在主板的 cpu 泛上就好。 三个孔的是控制灯光的，需要接主板上或者集线器上的五 v 三针接口，我们示范的主板就是这个接口，不同的主板 接口位置跟标识会有点不一样，大部分的主板标的是五伏 a r g b， 如果你不清楚接口在哪里，可以问购买的主板商家， 这样子风冷散热器的安装就大功告成了，记得点赞关注哦！
33被猫踩过的键盘
10:49查看AI文稿AI文稿本期视频教大家如何将瓦尔基里的 e l 一 二五风冷安装在英特尔的主板上， 这些就是需要用到的安装配件，大家可以看一下。 第一步，先拿出这个英特尔背板，然后先将它安装在主板背面。先 我们可以看到这四个角是可以自行调节的，大家可以根据主板的孔位自行调节到合适的位置。然后我们把主板翻过来， 对好这四个孔位，把英特尔背板放上去， 如果看到孔位对不上，可以自行调节一下。 第二步，拿出这一包螺丝包，取出里面的这四颗黑色的螺杆， 给大家仔细看一下，这四颗螺杆都是有一端是细的，有一端是粗的，粗的这一端朝下拧主板，注意不要弄反了。 接着把螺杆拧在主板上，记得粗的这一端朝下拧主板。 先对角线拧好两颗螺丝固定住背板， 然后就可以把主板放下来，继续拧剩下的两颗螺杆了，另外两颗也是这样子安装，粗的一端拧主板上， 拧的时候要注意力度适中，切勿大力出奇迹。 第三步，拿出阴太欧支架给它装上去， 装的时候要注意看支架中间标的箭头，箭头都是指向中间的 c p u， 中间的螺丝系得朝上。注意好这两点以后把支架放上去就好。 接着拿出螺丝包里面剩余的那四颗螺母，分别给四个角拧紧固定。 第四步，我们开始准备把塔体安装在主板上， 安装的时候要记得取下塔体底部的保护盖，由于上面已经预涂了硅脂，所以我们不需要再涂了， c p u 上也不用再涂了，直接安装即可。 安装的时候将塔体底部对准 c p u， 然后笔直地压下去，接着开始逐渐拧紧螺丝， 如果螺丝孔位没有对准的话，可以轻移塔体，使得塔体上的螺丝孔位与 ingot 支架上的孔位对好以后再拧螺丝。 拧螺丝的过程中建议是左右交替来拧，这样避免塔体朝一边倾斜， 要注意力度适中，切勿大力出奇迹，容易拧穿螺丝。 塔体安装完成以后，第五步开始准备把风扇安装在塔体上。这两个风扇都是正业的，安装的时候一般是这样子放置的， 风扇朝向的话是这样子的，大家可以看一下，避免弄错。安装风扇之前，需要先把风扇线扣安装在风扇上，操作比较简单，按照视频操作即可。 主要思路就是把线扣的两端把它们扣进风扇的螺丝孔位里面，然后用手用力把它们压下去就好。这里我们给大家加速一下。 安装风扇的时候需要先把一边给它卡好，先 要注意必须要把它扣在铁片上，这样子才算是完全扣好。 中间风扇就需要从上面慢慢地往下放下去，放的时候线扣稍微用点力往外拉开， 等到风扇下落到合适的位置，再把线扣卡在塔体上固定住即可。 另外一边也是这样子安装的。 第六步，风扇安装好以后，接下来就需要接线了，接线的话就需要用到这一根延长线了。 首先我们先把两个风扇的线拼接起来，先拼接之前先把这个接口的保护套给取下来，然后把这两个接口给接上去， 另一个风扇上带着保护套的接口，不需要管它，然后再把风扇的接口与延长线拼接起来，接口做了防呆设计，看仔细一点是很容易拼接的， 然后这一根就是塔体的灯光线。五 v 三针接口的 需要跟外接线的这一个接口连接在一起， 接好以后，延长线上剩余的这两个接口就是需要接在主板上的四个孔的，就是控制风扇转速的，接在主板的 c、 p、 u 泛上就好。 三个孔的是控制灯光的，需要接主板上或者集线器上的五 v 三针接口。我们示范的主板就是这个接口，不同的主板 接口位置跟标识会有点不一样，大部分的主板标的是五伏 a、 r、 g、 b， 如果你不清楚接口在哪里，可以问购买的主板商家， 这样子风冷散热器的安装就大功告成了， 记得点赞关注哦！
64被猫踩过的键盘

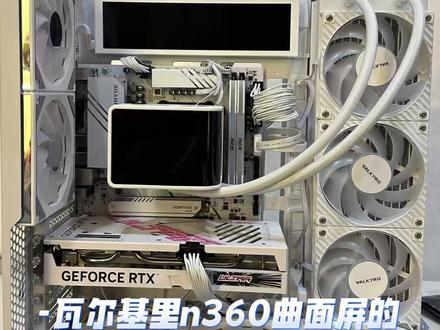

03:00查看AI文稿AI文稿嘟嘟嘟。哎，这个模式还蛮好看。贴啥？贴面膜别动它别动它应该没事， 轻轻点 这个这个水冷，这是这个颜色，这个不能撕这个不能撕这个不能撕。 他这个头领应该是线的管子太短了，拉到底了， 所以他这样转的话转不了压不下去了。他这个线只能考虑走到这边才能压得下去， 然后从里面绕的话他也是看不见 的，建议你拆了吧。 ok， 显示器基本看能不能偷一个带双枪的老板没有乐观真诚合适，有些事长肯定啊，没视频。
49瞎捣鼓的廖工
08:41查看AI文稿AI文稿本期视频教大家如何将瓦尔基里的 d t o 一 二五风冷安装在 amd 的 主板上。第一步，先拧出这四颗螺丝，拆下主板上原有的扣具。 第二步，拿出这一包螺丝包，取出里面的这四颗黑色的螺杆， 给大家仔细看一下。这四颗螺杆都是有一端是粗的，有一端是细的，粗的这一端朝下拧主板注意不要弄反了， 然后分别给四个角拧上。 第三步，拿出支架准备给它装上去。装的时候要注意看支架中间标的箭头，箭头都是指向中间的 c p u。 安置主板需要对准这两个孔来拧紧固定。 装的时候把支架放上去，穿过黑色螺杆上的螺丝， 然后拿出剩余的这四颗螺帽，分别拧紧固定。 第四步，我们开始准备把塔体这样子安装在主板上。安装的时候要注意塔体上的瓦尔基里 logo 和英文的朝向，避免装反。 安装塔体之前还需要检查一下塔体底部，一般全新的散热器都是有一层保护膜的，安装之前需要先给它撕掉， 撕掉以后再用散热器配的硅脂给塔体底部涂抹上适量的硅脂， c p u。 表面也可以适当涂一点，注意适量就行，过多反而会影响散热效果。 安装的时候将塔体底部对准 c p u， 然后笔直地压下去，使得塔体底部的螺丝孔位与主板支架上的螺丝完全重合。接着就可以开始逐渐拧紧螺丝。 拧螺丝的过程中要注意力度适中，切勿大力出奇迹，容易拧穿螺丝。 螺丝拧好以后可以检查一下，只要塔体被固定住，不左右摇晃，就说明塔体已经安装好了。 第五步，开始准备把风扇安装在塔体上，这两个风扇都是正叶的，安装的时候风扇朝向是这样子的，大家可以看一下，避免弄错。 安装风扇之前需要先把风扇线扣安装在风扇上，操作比较简单，看着视频操作即可。 主要思路就是把线扣的两端，把它们扣进风扇的螺丝孔位里面，然后用手用力把它们压下去就好。 安装风扇的时候需要先把一边给它卡好先， 这里要注意，必须要把它扣在铁片上，这样子才算是完全扣好。 中间风扇就需要从上面慢慢的往下放下去，放的时候线扣稍微用点力往外拉开，等到风扇下落到合适的位置，再把线扣卡在塔体上固定住即可。 另外一边也是这样子安装的。第六步，风扇安装好以后，接下来就需要接线了，接线的话就需要用到这一根转接线了，给大家讲一下这根线的这两个接口，其中一个接口是三针的， 另一个接口是四针的，这个是正常的，很多客户看到一个是三针的，一个是四针的，总以为是线有问题，其实不是，至于是什么原理，有懂的懂哥可以评论区分享一下。 接线的话也是比较简单，接口都是有防呆设计的，把它们跟风扇的接口接在一起就好， 剩余的这个接口就需要接主板上的，这个接口接在主板的 cpu 方案上，对准插好， 如此一来， dq 一 二五风冷散热器就安装好了。记得点赞关注哦！
118被猫踩过的键盘
08:47查看AI文稿AI文稿本期视频教大家如何将瓦尔基里的 d t o 一 二五风冷安装在英特尔的主板上。首先来看一下需要用到的安装配件。第一步，先拿出这个英特尔背板， 撕开上面的这两条防粘条， 背板的这四个角是可以根据英特尔主板的孔位伸缩调节的，安装之前先自行根据主板孔位调节一下， 然后把主板翻过来，对好这四个孔位，把英特尔背板放上去。 第二步，拿出这一包螺丝包，取出里面的这四颗黑色的螺杆， 给大家仔细看一下。这四颗螺杆都是有一端是粗的，有一端是细的，粗的这一端朝下拧主板注意不要弄反了。再次提醒，粗的这一端朝下拧主板， 然后分别给四个角拧上这四颗黑色的螺杆。 第三步，拿出支架给它装上去。 装的时候要注意看支架中间标的箭头，箭头都是指向中间的 c p u， 中间的螺丝系得朝上。注意好这两点以后把支架放上去就好。 注意这款散热器的支架是需要上下放置的，左右放置是不正确的。接着拿出螺丝包里面剩余的那四颗螺母，分别给四个角拧紧固定。 第四步，我们开始准备把塔体这样子安装在主板上，安装的时候要注意塔体上的瓦尔基里 logo 和英文的朝向，避免装反。 安装塔体之前还需要检查一下塔体底部，一般全新的散热器都是有一层保护膜的，安装之前需要先给它撕掉， 撕掉以后再用散热器配的硅脂给塔体底部涂抹上适量的硅脂， c p u 表面也可以适当涂一点，注意适量就行，过多反而会影响散热效果。 安装的时候将塔体底部对准 cpu， 然后笔直的压下去，使得塔体底部的螺丝孔位与主板支架上的螺丝完全重合。接着就可以开始逐渐拧紧螺丝， 拧螺丝的过程中要注意力度适中，切勿大力出奇迹，容易拧穿螺丝。 螺丝拧好以后可以检查一下，只要塔体被固定住，不左右摇晃，就说明塔体已经安装好了。第五步，开始准备把风扇安装在塔体上，这两个风扇都是正业的， 安装的时候风扇朝向是这样子的，大家可以看一下，避免弄错。 安装风扇之前，需要先把风扇线扣安装在风扇上，操作比较简单，看着视频操作即可。主要思路就是把线扣的两端把它们扣进风扇的螺丝孔位里面，然后用手用力把它们压下去就好。 安装风扇的时候，需要先把一边给它卡好先， 这里要注意，必须要把它扣在铁片上，这样子才算是完全扣好。 中间风扇就需要从上面慢慢地往下放下去，放的时候线扣稍微用点力往外拉开，等到风扇下落到合适的位置，再把线扣卡在塔体上固定住即可。另外一边也是这样子安装的。 第六步，风扇安装好以后，接下来就需要用到这一根转接线了，给大家讲一下这根线的这两个接口， 其中一个接口是三针的，另一个接口是四针的，这个是正常的，很多客户看到一个是三针的，一个是四针的，总以为是线有问题，其实不是，至于是什么原理，有懂的懂哥可以评论区分享一下。 接线的话也是比较简单，接口都是有防呆设计的，把它们跟风扇的接口接在一起就好， 剩余的这个接口就需要接主板上的，这个接口接在主板的 cpu 方案上， 对准插好， 如此一来， dq 一 二五风冷散热器就安装好了。记得点赞关注哦！
37被猫踩过的键盘
12:04查看AI文稿AI文稿本期视频教大家如何将瓦尔基里的 c l 一 二五风冷安装在英特尔的主板上。首先我们来看一下需要用到的安装配件，主要就是这几个，看清楚了。 第一步，先拿出这个英特尔背板，然后先将它安装在主板背面。先 我们可以看到这四个角是可以自行调节的，大家可以根据主板的孔位自行调节到合适的位置。然后我们把主板翻过来， 对好这四个孔位，把英特尔背板放上去， 如果看到孔位对不上，可以自行调节一下。 第二步，拿出这一包螺丝包，取出里面的这四颗黑色的螺杆， 给大家仔细看一下，这四颗螺杆都是有一端是细的，有一端是粗的，粗的这一端朝下拧竹板，注意不要弄反了。 接着把螺杆拧在主板上，记得粗的这一端朝下拧主板。 先对角线拧好两颗螺丝，固定住背板， 然后就可以把主板放下来，继续拧剩下的两颗螺杆了，另外两颗也是这样子安装，粗的一端拧主板上， 拧的时候要注意力度适中，切勿大力出奇迹。 第三步，拿出阴太欧支架给它装上去， 装的时候要注意看支架中间标的箭头， 箭头都是指向中间的 c p u， 中间的螺丝记得朝上，注意好这两点以后把支架放上去就好。 第四步，拿出螺丝包里面剩余的那四颗螺母，分别给四个角拧紧固定。 第五步，我们开始准备把塔体安装在主板上，装的时候要注意这个瓦尔基里的图标是要向下的，不要弄反， 注意看。为了避免塔体阻碍到内存条，塔体做了左倾设计，我们可以看到塔体是偏左的， 右边的固定螺丝离塔体会远一点，给右边的风扇留足了安装的空间。安装的时候要记得取下塔体底部的保护盖， 由于上面已经预涂了硅脂，所以我们不需要再涂了， c p u 上也不用再涂了，直接安装即可。 安装的时候将塔体底部对准 c p u， 然后笔直地压下去， 接着开始逐渐拧紧螺丝。如果螺丝孔位没有对准的话，可以轻移塔体，使得塔体上的螺丝孔位与 ingot 支架上的孔位对好以后再拧螺丝。 拧螺丝的过程中建议是左右交替来拧，这样避免塔体朝一边倾斜，要注意力度适中，切勿大力出奇迹，容易拧穿螺丝。 塔体安装完成以后，第六步开始准备把风扇安装在塔体上。这两个风扇分别是一反一正， 这个风扇是反叶的，安装在塔体的左边，这个风扇是正叶的，安装在塔体的右边，大致就是这样子安装， 然后风向的话就是从右边往左边吹，右边把冷风吹进去，左边把热风吸出来。 安装风扇之前，需要先把风扇线扣安装在风扇上，操作比较简单，按照视频操作即可。主要思路就是把线扣的两端把它们扣进风扇的螺丝孔位里面，然后用手用力把它们压下去就好。 安装风扇的时候，先把一边给它安装好，先 要注意这样子的话是还没有扣好的，必须要把它扣在铁片上，这样子才算是完全扣好。 扣好一边以后再去另外一边检查一下，这样子就算是固定好了 这个反页风扇的这一面朝外面 先卡好一边， 卡好以后再去装另外一边。 第七步，风扇安装好以后，接下来就需要接线了，接线的话就需要用到这一根延长线了，首先我们先把两个风扇的线拼接起来，先我们先把这个接口的保护套给取下来， 然后把这两个接口给接上去， 然后再把风扇的接口与延长线拼接起来， 接口做了防呆设计，看仔细一点是很容易拼接的。 然后这一根就是塔体的灯光线，五 v 三针接口的需要跟外接线的这一个接口连接在一起， 接好以后就剩这两个接口了，这两个接口就需要接在主板上，四个孔的就是控制风扇转速的， 接在主板的 cpu 饭上就好， 三个孔的是控制灯光的，需要接主板上或者极限器上的五 v 三针接口，我们示范的主板就是这个接口， 不同的主板接口位置跟标识会有点不一样，大部分的主板标的是五伏 a r g b， 如果你不清楚接口在哪里，可以问购买的主板商家， 这样子风冷散热器的安装就大功告成了，记得点赞关注哦！
191被猫踩过的键盘
04:41查看AI文稿AI文稿大家好，今天我们为大家带来的是二幺二五的安装教程。二幺二五是我们首款采用了一线通接口的风冷，力求提高安装的便捷性。同时考虑到塔体较高，用户不一定有足够长的螺丝刀， 我们也附赠了 l 型螺丝刀辅助安装。大家使用的螺丝刀都有多长呢？我们先来看看塔体和风扇主体的安装。 英特尔平台的安装，以 lga 幺七零零为例，安装流程和 sl 幺二五基本一致。扣据部分，我们需要用到的配件有 扣举压条、背板、风扇、挂扣、罗柱、套筒、罗帽和较长的螺丝刀。首先我们将背板拉至幺七零零孔位 装在主板上， 然后对角逐渐锁紧，螺柱粗的一端朝下， 把扣锯轻轻放在东西两侧，扣锯上已经标注方向喽。接着用螺帽依次锁紧。 现在我们就可以进行塔体与风扇的安装了。 首先将塔体螺丝对准扣锯螺柱，请不要直接用手提着塔体顶部的盖板哦。先将两侧弹簧螺丝分别锁上，再逐渐旋紧。 拿出风扇和挂钩，这是正叶扇，一般朝向内存。这是反叶扇，一般朝向机箱尾部。你也可以根据自己的机箱环境来调整风道。朝机箱尾部一侧挂上反叶扇， 朝内存一侧挂上正页扇。 塔体已做避让设计，正常情况下不影响第一槽内存的安装。 a m d 平台的安装，以 a m 五平台为例， a m 四平台只需要使用主板原装背板。扣据部分我们需要扣据支架、螺帽、螺柱、套筒和螺丝刀。 拆掉主板的挂扣后，对角逐渐锁紧螺柱， 把扣锯轻轻放在东西两侧， 接着用螺帽依次锁紧。 塔底和风扇部分的安装方式与英特尔平台一致。现在我们就可以开始接线了。首先是风扇的接线，串起两只风扇并接上延长线。注意风扇接口已经做了防带口设计，一定不要大力哦！ 这是十二伏风扇四 p p w m 接口，我们需要将它接在 c p、 u 范接口上，这是五伏风扇 三聘 a、 r、 g、 b 接口，我们需要将它和塔体灯光线连接后接在主板五伏三针 a、 r、 g、 b 接口上。 这是 usb 二点零十九片接口，我们需要将它接在单独的一个主板 usb 二点零接口上。至此， r 幺二五的安装就完成了。如果您还有安装上的困惑，也可以在评论区一起讨论。
1910瓦尔基里电脑外设旗舰店
04:11查看AI文稿AI文稿大家好，今天我们为大家带来的是英特尔二零幺幺二零六六平台的安装教程。首先我们来安装 acgl 系列的扣据，冷头部分我们需要用到冷头压条和冷头螺丝。主板部分需要用到二零幺幺二零六六平台螺柱 以及螺帽平台自带一体式的背板。我们只需要对角锁紧螺住短的一端朝下。 安装好冷头，扣锯 并对准螺柱，一定不要忘了撕膜和涂抹硅脂哦。 再对角锁紧螺帽， 这样就安装完成了。现在我们来安装 e v 系列的扣据，我们需要用到 二零幺幺二零六六平台螺柱套筒、螺帽，扣举压条。请注意短的一端朝主板对角拧紧螺柱， 轻轻放上扣子， 压条 锁紧国贸， 最后锁上网头， 这样就安装完成了。接着我们来安装单塔风冷系列的口诀。我们以 r 幺二五为例，我们需要用到二零幺幺二零六六平台罗柱、 螺帽、套筒、扣锯、压条。同样的，我们需要让螺柱短的一端朝向主板对角 旋进螺柱， 轻轻放上扣据压条， 依次锁紧螺帽， 然后让塔体落住，对准并锁紧塔体， 这样安装就完成了。双塔系列风冷 请在压条方向上，与单塔不同，我们仍然轻轻放上压条， 然后依次锁紧国帽。 将弹簧螺丝与螺柱同为对齐， 先轻轻锁上，然后逐渐拧紧， 这样就安装完成了。
100瓦尔基里电脑外设旗舰店
05:45查看AI文稿AI文稿开箱号有两个配件盒，一个是手办极限器， 一个是安装配件底座螺丝， 冷投数据传输线， 背板和扣锯螺丝盒， 极限器控制器配件 rmd 靠距 in child 扣据支架， 冷排螺丝与机箱固定冷排螺丝， 冷投屏幕数据供电线。首先安装水冷背板， 背板四个脚可以活动， 用手垫着背板不要松。 拿出扣锯螺丝配件盒， 取出通用螺钉， 粗头在下 罗丁对角拧 通用螺钉。安装好后拿出银天奥支架， 注意有箭头，箭头方向朝 cpu 插槽，支架两边孔位对准，中间按下去。 从配件盒拿出 in char n n d 螺母， 拿出螺母套筒，挨个紧一紧 安装，不需图规知 一边一边慢慢拧， 不要一次把一边拧太紧了。 冷泵供电街头叉 pom， 没有 pump 就接 sisfan 获得 i l 接口。拿出冷头屏幕数据供电线 type c， 这一头连接冷头， 另一头连接主板的 usb 跳线。
