电动车充电器拆解全过程
今天分享一个雅迪石墨烯铅酸蓄电池，电池充电器，嗯，插充电器以后输出电压为零。 咱们先拆开。我现已经拆开了啊，这个是没有螺丝的，只能从这个位置撬，然后他应该是用脚用胶把它粘上去的，所以直接暴力拆开。我已经拆开了， 然后咱们打开上盖，你就会发现拆开了一点用都没有，整个都是用胶封死了的，根本没办法维修结束。
粉丝96获赞768
相关视频

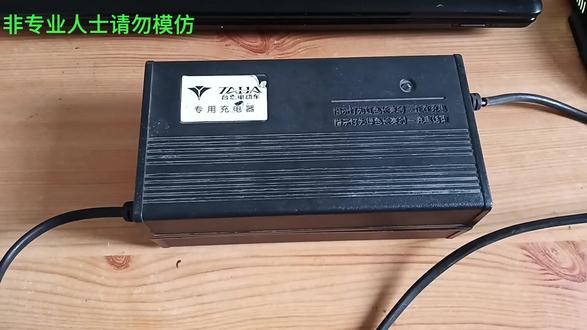

01:56查看AI文稿AI文稿朋友们大家好，这是一个电动车的充电器，然后放了很长时间了，嗯，不确定是不是。好的，现在给大家拆开看一下。 嗯，这是一款那个铅酸那个电动车的那个充电器， 可以看到这里是输入端，就是 a c 二百二十伏，然后这是 em 滤波器，这里整流的话它是用了四个二极管，可以看到 就是用四个二极管形成一个整流桥，这里是这是滤波电容，然后那个开关脉冲管，这是就是开关变压器，这边就是刺激了，刺激然后输出，这里是指示灯， 这是刺激的一个目测刺激的话，它主要是一般我们都知道，就是充电器的话，它肯定有一个恒压充充电， 然后红牛充电，然后这就刺激的话，主要是首先就这些的控制功能。好，等我上电试一下，看下究竟是不是好，我们可以通过指示灯来看。 好的，这里上电看一下。充电，可以看到这个绿灯亮，绿灯表示呢就是没有充电，因为我现在没有接电池，我关了，你看一下。 好了，这个拆解视频就给大家分享到这里，感谢大家，再见。
28:16查看AI文稿AI文稿维修电路其实是一个普通人完全可以学会的一门技能，很多做维修的人把维修显示的多么困难，多么厉害，多么牛逼，其实他们是有自己的考虑的，边学边试生活智。 今天我们看一下这个充电器，不知道好坏啊，是七十二伏二十安时的，我们看下它的外观状况，外观就是这个线二次接线了， 这边输出的是七十二伏的，然后我们先量第一步，先量一下它有没有短路，直接量开关啊， 直接不通，这个充电器做的很差劲啊，你看埋的这个插头，它是歪的，你看这头三百三十七千欧， 短路肯定是没有短路的，但是为了以防万一，我们还是用我们之前做好的短路插座，上面有保护开关的，我们就使用它来试一下，我们就给它打开看一下吧。断电 修这种充电器一定要小心，这个充电器里边有电容，大电容里边也是会存有电的，维修前一定要把电容里面的电给它释放掉，可以用灯泡呀，马达呀这些比较耗电的东西，把电给它释放完 还是很脏的啊。 然后我们把电容的电给它释放掉吧， 这个电容 还有这个电容， ok， 电释放完了，我们先量下这个电线，看电线有没有问题，我们先看下这个断的吧， 这边接过的， 这边接的线是没有断的，然后我们再看插头的这一边， 嗯？插头这一边断了吗？ 插头这一边有根线是断的，这个电线不会就这样简陋了吧，我再试一下啊， 就是这线断了，然后我们把线这个给他剪断吧，剪断再给他焊点剪断，找一个线给他焊上去， 再试一下， 这个蓝线断了，然后我们找一个线给它换上去，这一根线就当废线拆了吧。找了一根线，这个原来是吹风机上面的线， 量一下啊，量一下， ok， 这个线没有问题，然后我们把这个线给它换上去了， 还有是火线， n 是 零线， 和红色颜色相近的，一般都是火线， 然后我们就给它上锡， 然后把多余的线剪掉， 然后我们就可以插电试一下了啊，然后咱们就上电吧，不对，先先量一下，你先量一下这两个有没有短路， 没有短路通电啊，让我们量一下电压，四十一点七毫伏，应该是没有接负荷的事，通了电现在是也是带电的，要先释放一下电容的电， 然后另一个电容， ok， 释放了线的话，我们直接给他剪断吧，我们把这个线给他接到这，看不清了，我们给他刷一刷。 这边蓝色是正棕色是负啊，他就是蓝色连蓝色，棕色连棕色，直接开始剪吧， 直接剪吧， 然后正负极和这边是相反的，蓝色的是正极，然后这边蓝色的是零线， 然后我们再量一下，看这两个线有没有短路。 其实电路维修并没有大家想象的那么复杂，学会修电路并不是一件非常难的一件事， 我见过网上很多修理电器的人，他维修的时候会给人一种特别牛逼，特别厉害的一种错觉， 其实并不然，维修电路其实是一个普通人完全可以学会的一门技能， 很多做维修的人把维修显示的多么困难，多么厉害，多么牛逼，其实他们是有自己的考虑的，首先专门做维修的人，他们不能把真正的技术交给普通人，他只有提高门槛， 说很多专有的名词，不讲整体，只讲某个部件，讲的特别细，然后就会显示出特别的厉害，特别的牛逼。 他们从不会将一个电器从头到尾的电路大概流程，大概路线给你讲清楚，他们只会将其中的某一个元气键，然后讲的特别细，就给人一种传授知识，特别厉害这样的感觉。 我们今天呢，就从一个非常简单的一个角度来讲一讲这个充电器的电路，让大家从一个最简单的一个方式入手，如何来看待充电的电路， 当然其他的电路也是类似的。然后我们今天就从这个充电器入手，先说这个充电器，它最主要的功能就是将二百二十伏的电转化为需要的电压，直流电压。 我桌面上的这个充电器，他是将二百二十伏的电转化为七十二伏到八十八点五伏二点八安的电流，他是这样一个充电器，他其实他经过了一些步骤， 我们可以先从这个二百二十伏这一段， n l， l 代表火线， n 代表零线，玩过穿越火线的人都知道， line 它就是火线，就是 l 开头的。 然后我们从火线这一端简单的说一下二百二十伏的电，通过这个这个是整流桥，通过整流的电转化为直流的电， 直流的电再通过电容进行滤波，然后再通过这个慕斯管 控制，然后再通过这个高频变压器把高压直流电转化为所需要的直流低压的电，这就是基本的整个过程。我这里有一张我画的一张图，交流输入，交流输入整流桥，这个就是整流桥， 这个黑色的就是整流桥，然后缺角的这一端他是正极，他一共有四个菱角，缺角的这一边是正极，这边是负极，中间的这两个是交流，然后就是交流注入直流输出，通过滤波电容，一个电解电容， 然后就输出三百伏的直流，然后再通过一个慕斯管，这个就是慕斯管，再通过这个高频变压器就可以输出相应的直流电压。直流低压电压， 有人好奇这个高压三百伏的电如何和这个低压七十二伏进行隔离呢？这个隔离的关键器件就是这个高频变压器， 这个高频变压器的工作原理就是三百伏的高压给他充磁，然后充满之后他经过刺激线圈，然后给他转化成需要的直流低压电压， 这个高频变压器他一次只能充一次，然后放一次，怎样才能让他连续不断的进行充磁转化，释放低电压呢？然后这就不得不说另一个电子元器件 慕斯管，慕斯管就相当于是一个电压控制开关，他是以极快的速度，微秒级的速度 去迅速的开关，给这个高频变压器进行冲磁，然后高频变压器转化释放低压电压，他就是非常迅速的进行开关开关的操作， 对这个高频变压器进行充磁释放，充磁释放，然后就形成了所需要的直流，这就是一个简单的充电器的一个原理。然后我们现在开始维修面前的这个充电器， 我们先简单的看一下这个电路最前边的这两个元气电，首先映入眼帘的是这个颜色红色的这个 元气垫，它是一个保险管，它和普通的保险管还不太一样，普通的保险管是一个玻璃棒，而它是一个这样的一个保险丝，保险丝它的好坏的判断就是看它通不通。我们先测一下它 就是这两个引角，然后我们调到蜂鸣档，就检测这个保险丝两端是不是导通就行了， 它是导通的，这个保险丝是没有问题的。然后我们再看第二个电子元气垫，是这个黑的，这个黑的是一个热敏电阻，它的作用其实也是很简单的， 它的作用就是在低温的时候，它有一定的组织，然后它这个组织就变为了零了，它这个作用就是通电的时候 有一定的阻值，然后就是防止瞬间的电流电压对这个充电器造成损坏，它的作用就是这样的。如何判断它的好坏呢？ 常温下也就是二十五摄氏度，它的阻值是五欧，我们可以量一下 四点二，基本上是正常的，因为现在我的这个室温其实是高于三十度的三十一摄氏度的，他的好坏如何判断呢？ 就是用电烙铁靠近他，然后他的组织会降低，他就是可以这样去测量。然后我们说第三个电子元气件，就是这个整流桥，他的作用刚才已经说过了，交流变直流，这里我已经画出了他的针脚是这样的， 它的型号是 b f g b u 八幺零整流桥，它一共有四个针角，有缺角的这一段是正极， 直流正极，这是直流，负极中间是交流输入，交流输出直流， 测量它的方法也是我们测量一下它的好坏，这个是正极，然后红表笔分别连到这个交流上， 我们要调到电压档，他的电压是四点七三毫伏，也就是不到零点一安，然后我们兑换一下表比， 黑表比，再测一下中间的交流的，同样也是有一定的压降的，但是压降是不到零点一伏，和标准的零点四到零点七伏之间小了很多，这很有可能是因为 他已经连接在这个电路上，然后对他产生了一些干扰，我们可以直接给他通电，试一下，直接量他的两边的电压，这里通电一定要注意安全，用电安全。红色表笔放到正黑表笔放到负 三百一十四伏，所以是没有问题的，但是此时因为刚通过电，上面的电容是有电的， 特别是这个粗的电容上面带有三百伏的电的，所以说这种带有电容的电器一定要注意用电安全，一定要释放掉这个电容上面的电，我们可以用一个一百瓦的二百二十伏的灯泡，这释放一下静电， 这样才能保证用电的安全。然后我们把这个整流桥给它测完吧，红标笔放到正黑标笔放到交流上，应该是 零 l 无穷大的。然后电压档是黑标笔放到正，红标笔放到中间的交流是有压降的， 现在这个压降就二点多，二点九是就是比较正常的，刚才不太正常，这是零点三，刚才零点二还是有一定的差值的。然后红标笔放到负，我们再测一下有没有压降， 也是有一定的压降的，然后黑标笔放到负，调到分名档，黑标笔放到负，红标笔测交流，他是零 l， 这就代表这个整流桥是没有问题的。我们之前测量的时候，他通上电之后，上面的指示灯是点亮的，显示的是绿色，上面的电压输出是零点几毫伏， 非常非常的小。然后我们测量了三个元气件，然后我们测量第四个元气件，第四个元气件就是 mos 管，就是它，它就是一个电子开关，它就是一个 n 勾道的一个慕斯管电子控制开关，它的型号是 p 幺零 n 六零 se。 然后它一共有三个引脚，三极、漏极、源极 三级就是控制端，漏极就是接高压的， s 级就是接低电位的。然后我们测量一下他的好坏，先测量他的二极管的功能，调到蜂鸣档，红表笔放到 s 上，如何区分这三个的极性呢？这三个引脚的极性， 漏极中间这个一般为漏极，他就是接高压的，他一般和这个散热片是连的， 然后剩下的就是这个山极和原极，一个是控制端，一个是接低压的，他们两个如何去判断呢？ 然后我们测量一下两个针角之间的电压，然后进行判断，然后我们根据这两个之间应该是有一个压降的，零点三到零点七伏之间才是正确的，然后他之间确实是不太对的，我们再量一下这边他是一个负的电压， 这就不太对，这个慕斯管确实是有问题的，然后我们对调表笔应该是 o l 的， 所以说这个泵丝管现在有问题了，泵丝管其实控制开关的，然后他就是不断的开关，然后给这个高频变压器进行 冲磁，然后释放，然后他因为无法进行开关了，所以他这个变压器就无法转化电压了，然后就导致 无法输出正常的需要的一个低压电压了，这就是一个最基本的一个电路。下面然后我们就再换一个电路实测一下，把我们刚才学到的知识重新温固一下。这是一个 led 的 电源控制板， 一端是接二百二十伏的交流电，然后另一端是输出，他这是三根的，中间是正，两端是负，他是一共有三根线，我给他剪断了一根线，然后我们给他拆开看一下， 他这个电路就和这个电动车的充电器的电路非常的相似的。我们再来回顾一下交流二百二十伏电输入， 然后这边是一个整流桥，将交流电转化为直流，然后这是一个大容量的滤波电容，然后这个应该是一个慕斯管之类的作用，然后通过它，然后再给这个变压器充磁， 然后转换成相应的电压，我们可以看一下它，它现在的问题是这样的，它一共是可以输出两度的， 然后这边是共用的部分，然后这边是分开的，然后我去掉的这一路是因为这路 他的输出已经坏了，现在这输出直接输出的是三百伏左右的滞留电，也就是说他这一部分坏掉了，直接从这个电容这输出的三百伏的滞留电，然后输出到这这中间都给击穿了，然后这一路是正常的， 然后我们接一根线试一下 使用交流电一定要小心小心再小心。现在我们调到电压这一部分，我们量一下他的电压，中间是正， 你直接量这个线头吧，输出二十四伏的电，这里输出的是二十二伏，我们再量另一路的电，他这个输出是三百一十二伏， 他就给击穿了，我们实际量一下他的整流桥，这里高压比较危险，一定要注意用电安全， 然后带缺口的是这个正极，然后这个是负极二百零四伏用完之后，一定要先把他的电路上的电 给他释放掉，看见了吗？刚才就打火了， ok， 给他释放完了， 也就是说这个充电器目前的话我们大概的问题就给他找到了。首先这个慕斯管他是有问题的，他无法控制给这个高频变压器进行充磁，然后释放，他无法控制，所以他就导致无法输出电压， 这个就是整个充电器的充电流程。我们再回顾一下交流电输入，然后通过整流桥，然后大电解电容，这里是直流的三百伏了，然后通过这个慕斯管连接到漏极，也就是和散热片 联通的那个即兴漏极，就是中间那个漏极电解电容，又连接到变压器的初级线圈，然后初级线圈进行充磁，充磁之后，然后次极线圈输出转化后的电压，然后说到这个高频变压器，它有这样的变压器， 它含有另外一种变压器，叫做公频变压器，就是频率固定，咱们国家是五十赫兹，其他国家是六十赫兹，就是硅钢片叠压而成的那种，大家应该见过那种比较老式的变压器，都是那样硅钢片叠压而成的。 今天虽然这个充电器没有修好，但是咱们学会了这个充电器问题的大概判断 和一些电子元气垫的基本判断，以后如果碰到充电器损坏的情况，可以自己试着去进行维修，但是一定要注意用电安全，就我刚才说到的那两点，要注意高压，注意电容。 嗯，我们又成功了，边学边试你也可以成功，如果你没有时间亲自动手操作的话，可以关注，边学边试，生活质同样可以增进生活中的动手维修能力。订阅、评论、点赞和收藏，感谢大家的观看，我们下期再见！
174边学边试生活志
01:18查看AI文稿AI文稿今天应大家要求给大家拆一个雅迪原厂的，雅迪的西卡做的啊，六十伏，六十伏四 a 的 新国标插头， 我们六十伏四的雅迪的做的是按照全部按照国家标准做的，非常的标准。大家看一下内部结构非常的非常的漂亮，包括摩丝管、变压器 还有散热器，整个全部都是加钱了的，这款外壳也是非常棒的，加厚了的，整个这个结构全部是加厚的， ok。
214西普尔充电哥
06:18查看AI文稿AI文稿那今天来一个充电器大拆解测评，大家都知道这个充电器是决定这个电瓶和电动车使用时间长短的关键，呃，电瓶如果被过充了就是充电器，如果没有那个保护功能，过充了会导致电池的极板损坏， 如果充不饱会导致这个电瓶硫化，呃，就是反正充过了也会坏，充不饱也容易坏， 只不过是就是坏的慢一点。今天呢，咱们就把这个十几块钱充电器，二十几，三十几啊，四十几，五十几啊，六十几，包括一百多块钱的这种大型充电机，哎呀，这超级沉的充电机，这家伙反正是非常沉，估计得有六七斤， 这些东西咱们全都给拆开，然后给大家挨个讲原理，这个到底是怎么回事？今天咱们先拆解这个第一款 十八块钱的这个小充电器，这个充电器啊判断好坏有几点，第一呢是这个夹子，他这个夹子决定夹的紧不紧，然后这个充电的这个电流大小，看这款呢就是铁的卡子，然后上面镀的这个铜 啊，这个但是厚度还是可以的，比较厚实，可不是说在那种特别薄铁片后代可以十八块钱，算是良心了。然后再有就这个线径，线径越粗它的电流越大，然后还有这个后面的这个线径，然后再有就是这个指示功能， 看这个只有百分之二十五，五十什么七十级，还有百分之百充满的指示，这个这种指示灯的功能 没有，那个详细的看当前电流多少，电压多少，然后包括他的这个充电进度，具体是多少他没有，所以说这个就是比较基础款的哎，这个拆卸也比较容易呵，有个三角螺丝哦， 这要没有专业设备还打不开他呢。看我的万能拆解包，只要能想到的螺丝我这都能拆开 啊，这一包拆解不开，我还有别的包。白衣呀，这个做工是比较简单啊，用料比较简单， 咱们现在啊讲解一下这个充电器的原理。这呢进来的是二百二十伏的试电，它是交流电进来，交流电进来之后从这走到这， 这个小小的这么大点的这个小东西叫桥式整流器，他把二十二百二十伏的交流电桥式整流啊，整流成这个三百伏的直流电，三百伏的直流电呢，他不稳定，他就有波动，然后利用这个小小的这个 按压四百伏的电容，把三百伏的直流电稳定下来啊，变成一个比较稳定的直流，然后通过这个直流电走到这，这呢是一个开关控制开关电源控制器，他把这个直流电给变成高频的这个脉冲， 然后给这颗小小的变压器，这个变压器啊叫非晶变压器，这个非晶变压器特点啊就是这种黑色的像是小煤块的这种东西，这个就叫高频非晶变压器，然后走到这里咔咔咔的去， 然后给这个啊初级线圈，然后给这个刺激线圈比较粗，这个刺激线圈对线圈比较粗，然后圈数比较少，这面圈数多，这面圈数少。在同样的 脉冲和电磁场下，他俩的两端的电压就不同了，这面输出的就是十二点几伏或者说十六点几伏的电压了，然后再通过这个控制器， 十几伏的时候这显示一个灯啊，十三伏，十十三伏的显示两个灯啊，十三点五十四伏显示三个灯啊，十四点四或者十五伏的时候显示四个灯来实现这个 电量指示。但是目前看啊，这个设备他没有这个自动断电功能，也就是说你要是把电瓶拿着这个小充电器，等他充一宿，一天一宿给忘了，那哪个电瓶都过充了，基本上都嘎了 啊，但因问题不大，因它电流很小。然后再讲一下怎么去辨别这个充电器的好坏。第一点，输入的桥式讹器越大，它的承受电流就越大，这个这么大一丁点的，它是个电流非常非常小，能有个十瓦二十瓦，我感觉都顶天了。 然后第二点就是这个滤波电容，它的微法数越高，就证明这个电流的容量越大，就相当于一个池子，这个呢就相当一个水龙头，水龙头把水放到这个电解电容里， 然后电容池子越大，你的水流越稳定，这么点他也就相当一个瓢啊，你说你这面小水六，那个小水六放着，然后这面就一个瓢的储水量，你是不是一喝水或者一用水的时候一下就用没了啊？然后通过这个 再把这个变成高频的这个脉冲，这个高频脉冲啊，你看它就这么小小的一个模块，它就实现了，它这个电流一定是很小的，它肯定大不起来，然后再加上这个飞镜灭压器，这个飞镜灭压器越大，它的这个电流和转换效率也就会啊更好一些， 反正这个十八块钱的做工甚是啊，不多说了。然后再有就是后级这个 最后的这一端，它如果有这个自动充满电停止的功能，这就是个非常良好的充电器。像这种只能把电充进来，然后判断这个辐射是多少，然后亮不同灯数的。它不能叫一个充充电器， 它只能叫一个变压器，它是个十二伏的带电压展示展示功能的，带这个充电比例展示功能的一个 变压器，它不能算是一个完整的充电器。好，咱们拆下一个，你削废了吗？
30文化传播

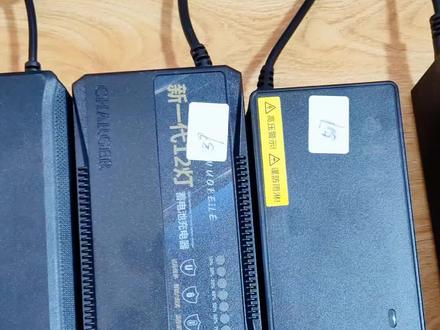

02:28查看AI文稿AI文稿今天给大家说一下我在网上做的几个充电器的对比，第一个呢我们这个是十九块九的，这个呢是三十九块九的，这个是吸粉的，是五十七块钱的，这个是说是蓝牙的，是一百一十八块钱。那我们现在打开对比一下看一下， 这个是十九块九的，那我们明显的看到就是一个翻新版的，就大家常说的那个做的多一点，是 就这个，这个我不推荐买啊，这是十二灯的，它是有十二个灯，这是电源充电十二灯的， 这是他的做工用料。十二个灯，这个还行吧，感觉看起来蛮新的。背面给大家看一眼， 这是应该算是一个很普通的货，普普通通的货， 下边打开一个吸管的啊，这个是灌胶的，这是五十多块的，嗯，大家也应该都看过，那我们再看一个这个蓝牙的是什么样子？ 这是蓝牙灌胶的，六十伏二十安的，他这个好像是可调的，看到他们对比的话，他多了一个这个，这个应该是蓝牙芯片吗？信号传输的，这个像是信号。 嗯，如果是让我给大家推荐的话，这款的十九块九的是不推荐买，嗯，三十九这款的话也可以， 这个是五十七的这一款就吸盘的这个五十七的这一款，嗯，已经非常不错的整个配置，电流啊，电压的所有的都够，还有一个一百一十八这一款的话就根据在家自己的需求， 如果你对蓝牙有需求的话，你就可以买蓝牙的，如果没有需求的话，性价比最高的应该还是属于吸盘这一款。
99西普尔充电哥
03:22查看AI文稿AI文稿大家好，今天为大家拆解一款某迪的原装充电器电膜及轻膜，专用 执行标准是 q 杠 z j j y 零零二杠二零二三三段式智能充电器，六十伏三 a 三元头。接下来我们测量一下这个充电器的电压电流参数， 接下来开始拆解， 可以看一下这个是个半罐式的， 背面注胶是没有注满的，这边有缺失，我们把胶刮开看一下。 现在我们来看一下原材料。保险丝是二百五十伏六点五安桥堆用的是 g b u 四幺零 大，电容是四百五十伏一百五十微法摩丝管是十二 n 七零，输出二极管是十 s 零六 f。 主控芯片是 a c d c r m 六五零零 s， 后端控制芯片是 l m 三五八加十六角单片机热敏电阻测量环境温度。 管体是用的双面板，线子是三 c 线，零点五平方的输出端，输入端也是三 c， 也是零点五平方的线。我们来看一下他们的长度， 输出端线长约六十五厘米， 看一下输出端输出端约幺六三厘米。接下来我们附赠一张材料清单，有兴趣的可以参考一下。
95池哥聊充电
01:53查看AI文稿AI文稿今天给兄弟们拆几个充电器，就是各个品牌的灌胶充电器，有什么不一样？那我们就逐一拆开了， 我们先看这个， 先把这个去掉，拿掉风扇先拿掉，拿掉完之后我们可以把这个掰开，这个是刚才我已经掰开了，打开了一次，掰开了，这个是 单面管胶，我们在行业内叫单面管胶，叫淋胶，整个充电器上面淋了一层薄薄的胶，把简单看一下。行了，那我们现在来看第二个， 这个也是行业内的另外一种管胶，打开看，兄弟们掰开看一下， 这种充电器我们叫上下管胶，所有的这个胶是可以拿掉的，这个也是我前两天打开过的，这个胶是直接可以剥离的。 那我们再看第三款，这个是插件的， 把充电器打开拿出来，这个是打不开的，那这个板子呢，就是一次性的，尽可能的避免了所有的维修品再流入市场，大家能拿到的充电器都是全新货。
86西普尔充电哥
03:28查看AI文稿AI文稿咱们接下来拆解的第四款充电器，他这个是属于比较另类的了，他又是充电器，又是检测仪，呃，但是这个东西啊，才六十多块钱，他后面有一个电线，把他一拔掉，然后现在他就化身了一个检测仪，可以对这个电瓶进行寿命检测。 哎，已加上显示是汽车电瓶和这个电动车，可以对这两种车的电瓶进行放电，然后先对这个汽车电瓶放电测试， 哎，显示寿命是百分之百，电压十四点五，电量百分之百，它具备一个初级的这个电瓶检测的功能，然后咱们再看一下它的质量或做工， 先看卡子，他的这个卡子呀，这个做工是很不错的，也是比较特别的，而最特别的呢，他是里面是双线的，就是所说的这个四线检测法，但他这个不显示内组合放电电流，这个是有点遗憾，但是做普通家用的这个电瓶检测是足够了。 但是呢，大家别忘了啊，它是一个充电器，然后它的这个充电器功能当中有一个我最满意的就是这个修复模式，它的这个修复模式是震脉冲修复，就是脉冲电流非常的强，这个相当于是可以给这个电瓶的极板做这个微弱的搓澡。 然后咱们现在给它拆开，这个主板的做工感觉一般，不是特别的惊艳啊，然后把它打开看看这个 这个主板，它就比较特别了，它是两个东西组合在一起，它这块呢是一个电源板，就是完全用来做电源供电的。 然后这块呢就是他的微电脑啊，控制什么脉冲修复啊，还有那个什么电瓶检测呀，还有那个电就是充电过程中的显示和控制全在这，然后这个这面呢只是做这个电电瓶的，这个就是做这个电电源的供电， 然后咱们看它的这个质量，它前面的这个桥式整流器用的是四个二极管进行整流，然后电容用的是个四百伏耐压六十八微法的啊，电容也是比较大， 然后前面的貌似管还有这个高频密压器的个头啊，都是比较够用的，挺大个， 整体的这个做工啊还是挺满意的。然后再有一个值得说的就是它的壳子，它的这个壳子是目前有拆解的这几个充电器当中最厚的， 它完全不按照一个充电器做的这个壳子，它是作为一个随身携带的这个便携工具特做的这个壳子的这个设计，这个壳子成本估计应该挺高，但是这整个东西啊才六十多块钱， 反正要是个人家里面用，我最推荐这一款了，因为买完这个东西之后就多了一个电瓶电量检测器，然后还多了一个脉冲的修复器，还有这个正常的一个汽车的电瓶充电器啊，花同样的钱买一个多功能的东西， 这个性价比相对会更高啊，要不然买这种专业的检测设备和普通的充电器加一起，那成本高了得有一两倍了。好，咱们再拆下一个，你学费了吗？
11文化传播

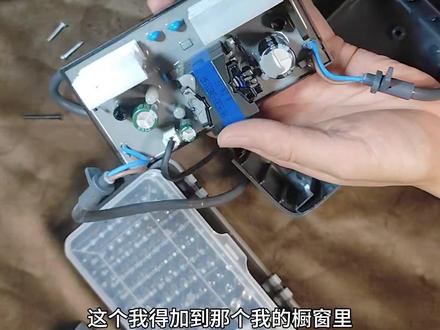

02:23查看AI文稿AI文稿咱们今天来一个六十伏充电器大拆解，这是电动车的六十伏充电器，这个呢是十块钱在并夕夕上买到的，这是咱网友推荐让我拆的，然后这款呢是我自己比较常用的啊，这是公牛的啊，充电器 大品牌的，还是比较值得信赖。然后咱们现在呢就把它进行拆解，这款啊，是今天的重头戏，十块钱的拼多多款，重量什么的还真是可以，咱现在把它拆开看看怎么个事， 哎哎呀哎呀，十块钱的这款啊，一打眼就能看出来他是个二手改的，你看没看见 这块，这个线头都是拆机拆过的，看见了吗？原来的线掐掉了，完了他给又焊上了一根新的线，然后这看零七剪下面，你看还有一个剪贴，没想到吧，就是一个废弃的充电板，新的，哎呀，我真是第一次见到，太神奇了。这个啊，这个单你看啊，这个高频变压器用料还是很足的， 高级牛。六六六，这就是咱们网友让我拆的啊，这是他现在正在买使用的那款，我个人不建议他使用，这一下把那个电瓶搞废了，那你说你省这十块钱你得不偿失啊，扔掉吧，但这个壳子的做工真的是很不好，这个壳子要拿它改个壳，电源非常好。 来个重头戏来了啊，公牛，嘎嘎沉，这个重量真的是挺压手的，公牛的东西是就是公牛的东西啊，它有个特点就是基本都很难拆， 哎呀哈，哎呦我去，这六七十块钱成本哪来的？前面的这个功率管这个前极的一个，然后后极的两个，都是把这个设计在这个散热片上的，先看看这个大小啊，三点五三点零，然后看他这高频灭压器 线，看人家全看没有，这个线上全是拿这个这个热缩管给套上的，都做了防水。看人家这玩意电容 品牌的，这六十多块钱我真是没白花，四百伏一百违法的啊。一个带品牌的电容，这个电容人的这个东西全是带品牌认证的，这个温度传感器是独立立在这的，然后这一个小指示灯都是那个防水胶给他灌上的，人家这玩意做的做工是带劲，小风扇 也是带小品牌的。这个公牛他做东西有个特点，他从来不整什么花里胡哨的东西啊，就一个指示灯充满了变色啊，没充满是另一个颜色就完事了。他家做的东西很少有花里胡哨的，就是 主打一个蹲式感，这家伙嘎嘎沉，里面还灌着胶做的绝缘防水充电器，要是稍微进点水淋点雨，我估计问题都不是很大。你像这些啊，要是淋点雨，那基本上就嘎了。行了，今天就先说到这了啊，这个我得加到那个我的橱窗里。
617重生之末日实验室
02:42查看AI文稿AI文稿今天再帮大家拆一款某灵的铅酸充电器，六十伏三国标头铅酸的执行标准， q 杠 z j j y 零零二杠二零二三。 接下来我们测量一下这个充电器的电压电流参数， 这个反面就不拆了，这是一块双面板，它的主体架构应该都在在正面，这块我们现在开始直接拆正面， 剩下的胶就不抠了， 确实有点难搞。然后是一个双面板，是确认无疑的，然后三颗控制芯片我已经抠出来了，反击结构电路 后端的控制芯片是 m u 三五八加十六角单片机，前端主控是六五零零 s 反极可控硅 b t 幺五幺，输出二极管 m u r f s 幺零六零，摩丝管 t o 二二零 f 十二 n 六五变压器立式 p q 三二三五，大电容四百伏，一百二十伏微法小电容一百伏，四百七十伏微法保险丝两百五十伏五安桥堆用的是 g b u 四幺零。 现在我们来量一下，现场 输出端六十厘米， 输入端一百五十三厘米。接下来我们附赠一张材料清单，有兴趣的可以参考一下。
71池哥聊充电
02:07查看AI文稿AI文稿今天我们又买了个某马的充电器，替大家拆下来看一下。六十伏三，新国标头某马铅酸充电器，执行标准是 q 杠 l h m t j 二四三杠二零二四。 接下来我们测量一下这个充电器的电压电流参数， 我们打开看一下， 旁边的胶也抠的差不多了，可以看出这是一个单面板 反机结构电路后端控制芯片是 t s o p 二十角，单面机前端主控是三八四五，反机可控规是 b t 幺五幺， 输出二极管 m u r 幺零六零，摩丝管 t o 二二零十二 n 六五，变压器立式 p q 三二二五，大电容四百伏一百二十微法，小电容一百伏二百二十微法，保险丝二百五十伏五安桥堆用的是 g b u 八幺零。 我们现在来看一下他们的现场，现场在六十一左右，输出端 输入端的话在一米五左右。接下来我们附赠一张材料清单，有兴趣的可以参考一下。
40池哥聊充电
01:01查看AI文稿AI文稿很多人都以为电动车充电器，它里面的变压器都是铜的，今天给大家拆开看一下它里面到底是什么个情况，给大家分享个快速拆卸充电器的方法。先把电源线给它剪掉，用锤子把它吹开， 外壳是橡胶的啊，它里面有个变压器啊， 用切割机切一下 发白的啊。虽然说它上面还是挺多铝的，但是它这个包是铝包的，正常要比普通的电源板要便宜一点的啊，看着相同的其实是铝的啊，大多数啊。
249蓝天
00:57查看AI文稿AI文稿咱们市面上啊，这个充电器的水还是挺深的啊，这个充电器价格非常乱，有这个十几块钱的，有二十多的，甚至还有四十多的啊，现在这个十几块钱的充电器到底能不能用这个四十多的到底好在哪里？今天咱们可以来拆下来看一看， 现在咱们也是把它拆开了啊，拆开之后我也可以看得出来，一目了然，像这种的话属于这个纳米胶防潮防震的，而像这种线路板明显裸露在外 啊，在外面你这个充电器在车上颠簸，或者说在下雨天受潮啊，甚至说有些时候啊会渗进水，对吧？都会影响这个充电器的功能，甚至说损坏。但是像这种啊，这种灌胶的啊，就不会出现这种情况啊， 灌胶的不仅是防潮，而且防震啊，在你这个平时行车啊，就是平时我们走的时候啊，出现颠簸，不会出现这个元气的松动，对吧？这是明显的好处，说不是他这么贵啊，肯定贵，有贵的道理。

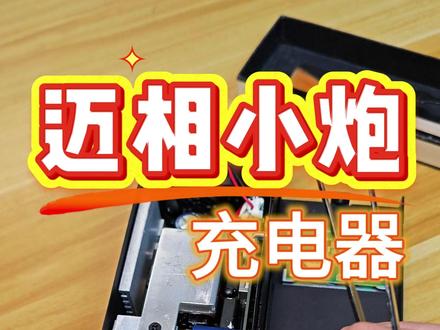

03:44查看AI文稿AI文稿这玩意这么小是怎么做到一千五百瓦快充的？说实话我非常好奇，所以呢今天我们将它给拆开来看一下，这麻雀虽小，里边到底五脏全不全， 哎，还挺好拆啊，就这么简单就拆开了， 我们简单来看一下，哎，可以看到啊，他内部做工可以说非常非常规整了， 然后整个充电器内呢也是塞的满满当当，刚好也是借着这个机会呢，给大家讲一下我们充电器的一个构造好吧， 首先呢我们二百二十伏的试电要从这个品字入口进来，之后呢，经过我们的正负极啊，这有一根地线到了我们的安规电容， 那安规电容呢，用来滤除一些杂波啊，提升我们用电的整个的一个安全性。然后呢这里是两个共模电感，用来滤除或者说减少我们电路中的一些高频干扰。 然后呢这里两个呢就是两个大的电解电容了，也是用来滤波的，提升我们整体的一个安全性，同时呢减少一些 我们电压电流的一些波动。然后可以看到在这个大大的散热片底下压着的，大家知道是什么吗？ 底下是慕斯管，用来控制我们这个充电器的整个的一个电流， 那中间的这块黄黄的来换个角度来看，中间这个大块头的方方的东西，他就是变压器了， 这个就是变压器，将我们二百二十伏的一个试电变成我们车子所需要的四十八伏，六十伏，七十二伏的一个充电的一个电压，一个直流电啊，将交流电转化为直流电， 那可以看到到这边之后呢，这四个电容用来干嘛呢？将我们转化过来的一个直流电呢 啊，这四个滤波电容，让我们的转化出来的这个电呢，让他更加的干净啊，滤出一些杂波，让他稳定的输出给我们的电池。然后这边呢是一个大大的风扇，这个风扇是抽风的，将整个控制器里面的热量 给抽出去，那在这么细小的一个腔道里面呢，就会形成一个非常好的一个散热的这种通风环境啊， 然后我们就可以看到这边就是整个我们充电器的一个驱动板了，那这边呢就是给驱动板供电压的一个五伏电压的一个供电电源模块，好吧，然后到这边呢可以看到这个就是我们显示屏的一个驱动板， 这个是显示屏的驱动芯片以及呢大家可以看到这一块，大家知道是什么吗？他应该是我们的蓝牙天线拆完了，说实话这个内部做工呢算是挺规整的。然后用的这些元气件呢，我也专门去查了一下资料， 它核心的像慕斯管变压器，包括一些电容，这些东西呢大部分是来自于像华润微东芝，包括我们所熟知的这个牛培林等等这些大品牌啊，可以说用料 也相当扎实了。那总体评价呢？可以说啊，这小东西它有点东西，下一期你想看拆什么呢？发在评论区，我来拆，你来看。
281188玩电摩（郑州）

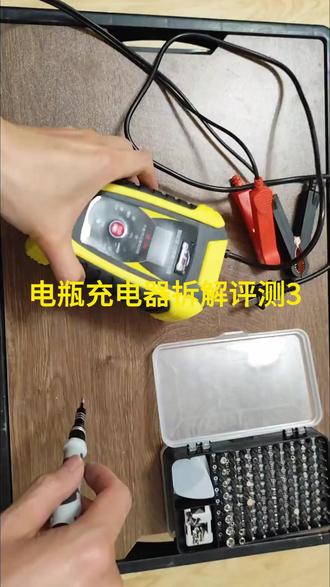

02:37查看AI文稿AI文稿兄弟们，继续拆解第三台，这台这个充电器是我目前用着体验感最好的，他有六伏十二伏，能切换摩托车的，还有那个汽车的，能充，还能有反接，还有修复功能， 这个很好。然后这个呢，也是铁镀铜的卡子，但一看人家这卡子保护的非常好，防止那个近距离掐的时候出现短路，这壳非常好， 最主要的是他这个功能他显示呢，能显示电压，还能显示当前充电的电流和充电百分比，所以说这个台也是图靠，也是卡图宝的，这台用填感也非常好。咱下面拆解看里面的这个东西怎么样， 它的功能设计和它的这个外观我都非常的满意，充电速度什么的也挺好，这个价格也不贵，好像才三十多块钱，要记得买的卡兔包。这个品牌的充电器我还是挺推荐， 咱现在看看这个几大项。第一项调而整流器小小的，反正它这个总功率不算大，这个小的也算是够用了。然后这个电解电容，滤波电容，呃，四百伏，耐压 四十七微法，反正还行吧。然后他的前级的这个帽子管，看着带散热片的，这个功率就不算小了。然后他的高频液压器， 前级的线也挺粗，隔后级的线更粗，看见了吗？这块得隔气爆线，这个也是挺良心的。然后后级的 这个功率管，这都很好，就是这个稍微简单了一点，反正是够用吗？可以说非常对得起这个三十多块钱的价格了， 最主要的是它的这个智能体验真的是非常非常的好。行啊，我知道了，这个应该就是用来做那个脉冲修复用的， 它这个貌似管把这个进来的直流电通过这个貌似管变成那种起伏的啊？冲一下停一下，冲一下，停一下，冲一下，停一下，这样的话可以帮助那个几板筋脱流。 嗯，还行，还有点真东西。好，先揭奥，到这再拆下一款。你削废了吗？
10文化传播

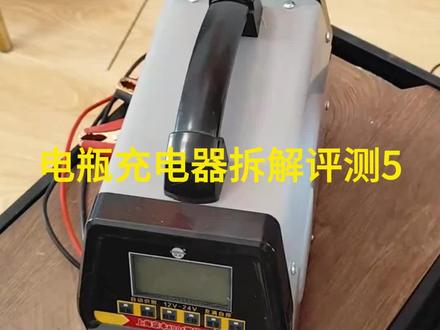

02:15查看AI文稿AI文稿咱们今天拆解第五款充电器啊，这个充电器不能叫充电器了，这东西叫充电机，是专门给汽车的大型电瓶均充电的啊，充电电流嘎嘎猛，动不动就二十安三十安那种啊，超级重，现在他得将近将近十多斤吧。 咱现在把它拆开，看看是怎么个事。把它拆开，这个立喵的做工啊，看着就是比较粗糙简陋了， 但是俗话说的好啊，小厂用料吗？这个充电机啊，就跟咱们那个拆的之前拆的那几款都完全不同了， 他那不是开关电源，他那是用一个环形变压器啊，这个是一个环形公屏变压器，二百二的电源进来直接到这个变压器里，然后通过这个线圈然后实现这个变压，然后他的这个线圈呢，是分成两组呀， 这仔细看可以看到这个粗的这一组线，他这个是用来做这个快充的，然后这块有细一点的这组线他是用来做慢充的，因为他有一个 快充档和一个慢充档，就是通过切换两组线圈来实践的。然后再看他前面的这个控制板呢，实质上功能很简单，就显示电压和这个 呃，控制这个充电逻辑，能显示当前电压，当前的电流，然后当那个电压和电流达到这个控制板觉得应该足够充满的这个状态之后，他这个继电器就跳闸了，他就不充了啊，就不会出现那个过重的问题了。嗯，七哥 做工很一般，但是用料很扎实啊。做工为啥说一般啊？这所有的地方都没有做任何的绝缘保护，看看这都是焊上就完事的，里面线也是走的 啊，就是大概是这个情况，但是这个东西不贵，很便宜，一百多块钱，感觉非常对得起这个价格了啊。下面拆解电动车充电器，你削废了吗？
14文化传播
00:57查看AI文稿AI文稿这个灯是亮的，但是刚刚测电压了，电压都没有电压不知道能拆开不能。这是一个九号的一个充电器，现在可以看到里面都是灌胶的，就是修不了， 有很多螺丝，一二三四五五个螺丝位置是在这两个，这四个这一个地方有一个螺丝，五个螺丝。这个故障现象是啥吧？这灯是亮的，但是没有输出， 等会测一下这个输出看没有。现在可以看到里面这个直灯绿灯亮，电压是负六百多，估计有反转节电路。应该是， 就是一般是识别电池之后，然后才会输出，现在测试不了，并且无法维修，它是整体管胶的。
18郑州飞犀科技
