鸿业市政道路设计10.1教程
红叶是正专题，认识红叶软件， 对于我们来说呢，我们是自己拿着仪器去注册的横断面数据， 那么我们第一步是将设计的平曲线导入，就是我们拿到那个平曲线表，第二步是进行横断面横断面数据导入，第三步是外页复册的数据导入，这个外页复制的数据导入，那么对于我们来说就一般是 rtk 去复册，还有就是 水肿鱼直接采集，因为没有信号的话， rtk 是不能复车的。那么第三个就是说是我们拿全站椅，这也是一种三维数据的时候都可以，那么第四步呢，就设计数据线，就是我们达到计算数据线高层的那个。 第五步呢就是我们跟他一样是成图成表了，当然我们这里的成图成表，大家知道我们在市政道路里头，我们最终拿到那个图纸 里头，他所说的给的那个土石方，是轻表的一个土石方，还有就是有个道路去扣除结构成以后的土石方。但是我们在实际施工中呢，对于施工单位很多，比如说有些有些单位他需要，就是因为他的底下的劳务的施工方分包方所不同，所以说有些话是分包的慢车道，有些分包的人行道，有些是 花池者，他这种呢就是每一个施工单位所不同，那么他所结算的结果就不同，施工内容就不同，那么我们在这个最终的程图程表中，最终要达到那个程表的时候，我们是要用它里头的，就是我们比如说我快车道，慢车道成了， 用了图多少图十方，我的人行道用了多少，我的绿化带用了多少图十方，这就是我们用这个软件能拿到的最终能达到的那个图和那要那个表的最详细的数据，因为设计他不会给你提供的，但是我们用这个软 拿件，我们学会我们的最终能拿到那个数据。那么对于学这个红叶市政道路横断面设计软件进行道路横断面涂装这个啊，这个工作技能呢， 我们有一些就是有一些学习要求，就是说你这已经是你成为一个路桥测量员来说一个境界了，因为他已经是我们最能体现能力的第二个技能 工作技能了，他必须要求你啊，首先有一个要求就是当然也是我给大家定义的，就是说给你一个评取线标，你最起码会用交点法和线下方得到他的坐标，会计算，当然不用是用，无论是用用手机软件，工地通路程，还是车来源，甚至我们一些到 道路之星呀，还是道路测测大师呀，各种软件啊，我们都会用它计算他的一个坐标。那第二个呢？就是说是我们会一些 cad， cad 不要求你会多大的精神， 就是你换多炫的操作，只会一个，就是说你能打开它，然后知道它的命令框，文件菜单这些在哪里。还有就是你能在里头最起码会画画个线， pl 多段线坐标，会里头输入 xy 坐标，这已经就行了， 不需要其他 cad 多炫的操作。我们对于施工单位路桥测量员，你不能和设计单位的，人家设计单位一天都是拿 cad 或者是画图的人去比，如果你把花费的时间在那上的话，你也能和他一样弄这么多快捷键去 操作了。那么第三步就是一个动态拉坡，动态拉坡大家能明白就是什么？我们经常在遇到一些实际情况，就是比如说你做一些道路的时候，他有时候你去变更设计了，而你变更设计的时候，你还不想让设计知道，只是自己去施 功了，而为了这施工单位你就是为了盈利，比如说临时改一些设计了，尤其是高层的，因为你高层和线形偏 平面偏了，然后高层你去调的话，那么你挖方或者是填方就少了，那你的工作量大了，但是你结算的时候还是。所以说为什么我要会这个动态拉坡，就是说是我们叫这个动态拉坡，你就我们主要是进行数曲线的一个编辑，他是一个 基础的一个工作技能。那么还有一个就是我们简单的一个电脑操作，因为为什么这里头会生成 excel 了， 说成 excel 了，因为他我们在里头涉涉及到一个外业的数据的导入，他会因为我给大家讲解的时候会一个就是我们用一个 excel 就是 office excel， 还有就是一个记事本文本的时候进行一个数据的转换，所以说你这是你，我觉得是这 这个工作机就是基本要求，你可以参考。当然这四个工作技能，如果是你稍微懂点电脑知识的话，除了一和二之外，前剩下的 cad 和一个 cad 都是最基础的。 那么呢我给大家介绍了我们用红叶市政道路软件进行道路横断面图书房计算。之后呢我给大家来演示一下我自己做的一个 红叶市政道路，他的整个的一个过程，我给大家演示，让你有个直观的感受，我们利用他如何进行道路横断面图书房计算，以这个快捷的，我们最重要落学成的就是和我在视频里操作一样，在 在利用很短的时间将我外业数据处理完之后，导入之后，我直接乘着和设计图纸一样的横断面批量的图和得到我想要的那个图书房计算表，而这个 是我们能和设计区比对的，所以说才能为你定价标签的。 这是红叶市政道路软件， 大家看一下，这是我在嗯，南方 k 时给大家提供的那个 dat 格式，那个地形图里头我自己给他设计了一条，就是设计了一条红叶市政道路，大家看一下这个就是大家看一下是路虎变变宽，这是一条路。 然后这是他的中断面图，这是他的批量的横断面图图，那么我把他整个数据全部删除了， 我把他整个数据全部删除了。我们来我给大家演示一下，我们最终是怎么得到这个图的，我们怎么来求的。首先大家看我，大家演示啊， 这个我们都要学会的，因为听完课程的话， 嗯，这个也算了， 道路 是不是有了，大家看一下，这是我们平曲线已经倒进去了。然后我再给大家来看一下，这个 就是我们画一下整个道路， 大家看 这是不是从一两块扁变成三块板，这是道路，你看宽度，这是不是发生变化了？这是不是已经去化断了，这是我们都会教学的，这就是我们整个道路已经平面已经出来了，那么我们看中断啊，都是我编辑好的中断，我们看中断面一个 绘制，大家看一下，大家看一下，我感觉绘制个草图， 大家看一下，这是中断面了， 那么我来看一下有个曲线表， 就我们要生成平局线表，我现在不生成 excel 跟我的，我现在在模型工具这个图纸里头点击绘制，大家看这是不是平曲线表了，因为我们拿到那个图纸就是拿这个设计的 数据线表， 大家看这就是数据线表了，答应一个生成 word， 一个下，我为大家演示，直接就在这了，我给生成 word 一下了，再看一下我组装做标表， 空间空间位置，再看一下是不是组装坐标表了，是不是都有了， 那么我们这几个是最基础的啊，我们只要把平面和书面倒进去的时候，大家看一下，那么我们最终是要进行横断面尘土的，大家看一下我横断面计算绘图， 点击一个绘制草图， 大家看一下这是不是必量的横断面图都出来了，我们这就是我们，大家看一下，这就是你拿到市政道路以后，他的那个设计图纸给的这个这个表了，这个图了，那么这是我们图有了，但是我们最终是要拿到表了，大家看一下 土质方计算，是我们要生成总总土质方量表，然后我们先来生成，大家看一下这是不是有个轻表统计表，然后点击灰机再看这是不是轻表 的总图方量表是不是都有了，然后我再来是不是图方量表，然后有一个，比如说这个的快车道的，他就是因为你出了板块输好以后，大家看一下 是不是快车道图纸往两表他的一头都我们最重要，这拿到的数据就是图和这个表，当然有些时候我们还可以进行一些，就是大家看一下这个是我们平面，完了我们在横断里头是不是还可以进行征地线和视婆线呢？可以征地线， 大家看一下整个真的线，就是我们将来这个道路可以在确定的高度之后，我们的平面已经这个真的线就已经斗出来了，这是我们进行道路横断面图方计算，整个我们最终拿到的就是这个表，大家看一下这个就是我们的 这个平面中断面，然后这是各种表，然后我们最终拿到这个横断面图图，大家看一下是不是你拿到的是设计图纸，就是这的这个就是拿红叶市政道路设计软件做的 这个当然也也可以做一个就是我们给大家这个就是我们道路汇集的计算，这是个 大家看一下这是你看这不是我们进行的道路的喇叭口的线转道路的一些绘画了，这就是我们都要把它这些变变成最终在这个横断面这些， 这是我们这是我们最重要的功能，就是利用它进行道路的各种的土四方进行的计算，生成各种表。当然生成表的时候啊，我给大家再给大家讲，我再生成一个立表，里头 看一下这个生成 word 或者是 exl， 大家看生成 word， excel， 我点击绘制的话，大家看他，我们就他软件会，你看这底下是不是直接生成 立交 xl 表的，是不是你直接可以打印了就设计拿那个图纸就是这么来的，所以说这个是这就是我给大家演示的红叶市政道路横断面图书房计算的专题课的第一点，我给大家让大家认识一下红叶。 好，那我们下一讲，再见。
粉丝8379获赞2.0万
相关视频
05:44查看AI文稿AI文稿公路设计，首先我们绘制出已经识别过的地形图， 新版软件默认只绘制地形边界轮廓线，我们可以在曲面样式中进行修改。 打开三角形手取线计算线的图层， 辅助我们进行电线设计， 点击路线菜单下导线法设计，进行定线，按命令行提示，我们选择新建路线， 输入路线名称，确定道路等级，大致路宽以及海拔信息。路线样式可以自定义 路线代号，庄号定义可以指定七尺庄，庄号 装号标注样式也可以提前进行设定 设计时速， 点击确定创建路线， 我们可以看一下三维视图， 路线 信息 抛切地面线视图， 确认无误，点击确定创建路线， 我们在工程管理器里为路线创建自然中断，新建自然中断， 我们默认采用地形图提取的方式 自动生成庄号，查看高 成数据， 可以手工在这里进行修改，点击确定。 新版软件在不创建设计中断的情况下，可以同时对路线进行中断拉坡，点击中断拉坡程序会自动创建设计中断。 设计中断的高层采用自然中断的起点与终点的高层之间的连线， 生成三十口界面平面 纵断以及横断，此例中并没有创建道路，只有路线信息，所以横断信息为空，我们再不考虑 我们进行纵断拉坡，在这里可以看到路线名称自然纵断，设计纵断， 当前只有一个设计中断，如果有多个设计中断，可以在这里进行选择，当前选中的即为正在进行设计的设计中断。 我们选择纵断拉坡点取变坡点 图面点取 命令号提示可以选择控制参数，我这里默认 继续点击创建第二个边破点， 第三个边破点 创建完成。在上册数据栏可以看到 程序默认添加的变坡点，自动预付了输取弦半径值为一千，我们可以手工修改，关注我，少走很多弯路哦！
159晟睿工程CAD教学

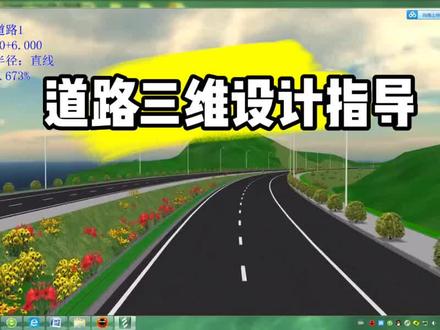

02:31查看AI文稿AI文稿工程项目介绍，本项目为城市主干路，双向六车道，设计速度为六十公里每小时，内容包含有道路交通、桥梁、隧道。 本项目采用红叶市政道路路易三维道路设计软件进行设计，本视频为该项目的三维设计，初步 道路断面为两块板，两侧有高边坡和挡土箱， 桥梁为双副设计曲线。 本桥梁线形为 s 型 结构，采用小香 经过桥梁后为分离式路基， 前方为双洞的 等隧道，全长两。 从业路易到软件，它是一款既能够出施工图设计，又能够出道路三维效果卖 上游的这样一个软件，非常适合市政道路设计学习的。等头条号土木课堂复制有全套课程，有需要的同学可以私信留。 前方是隧道出口， 在这三年前的 后期，我们可以在周围添加建筑景观等等方式性的效果。 感谢关注今日头条土木客！
10:24查看AI文稿AI文稿红叶是正专题，认识红叶软件， 大家好，我是韩寒， 本奖给大家讲解红叶市政道路横断面土石方计算专题课的第一讲红叶新枝给大家介绍红叶市政道路设计软件。 对于路桥测量员来说有三个工作技能，第一个坐标高层放映，第二个土石方计算，第三个仪器操作， 而第一个坐标高层放样是我们一个最基本的工作技能。对于测量员来说，他首先的要求你给你一个平曲线表，给你一个输取线表，你能拿上这个两个表，能计算出我们所需要现场放样的桥梁呀， 结构物压倒入重装边装压或边坡开挖线压和放破坡角线压这些所有的结构物的边装的坐标，然后也可以计算出他所带的高层，然后才能进行放样，而放样的时候就需要你 具备三，第三个仪器操作的一个基本工作技能，他一个是最基础的技能， 而这个会删的这个基本操作技能。仪器呢是对于我们路桥测量员来说，使用的有三种仪器，第一个是 rtk， 第二个是全站仪，第三个是水肿仪，这是我们必备的 的两个技能。而对于第二个技能，我这里说的第二个技能土石方计算呢，是最能体现能力的工作技能，为什么这么说， 因为大家在实际工程中啊，实际生活中你可以在你的单位中啊，并不是这个工作技能，并不是所有会前一跟三技能的必定都会二，但一但你具备二技能的，一定匹配了一跟三的技能。 对于我们路桥测量员来说呢，他的土石方计算呢分为三种，第一个就是我们最常用的，也是我们必须会的就是 横断面土石方计算，他呢就是我们进行道路进场之后呢，我们再进行道路横断面复测完之后呢，然后去批量的尘土和尘表，最终与我们设计图纸去比对我们那个设计图纸给的 那个土石方量表到底对不对？而这个就是我们必须在开入场前，已经我们进行的一个最基础的一个测量员的一个必备的一个工作。那么对 于第二根第三呢，比如说我们在路桥单位里头，有些我们在高速公路啊，或者是铁路上，我们有些半核站，有一些机坑料厂啊，这些土石方计算我们临时场地的一些建设的话，这个他是在图纸之外的，他的土石方量呢也是我们现在包括审计单位，包括业 业主，我们都要求就是以工程量清单计价，他都都会以要你实际的东西了，所以说我们必须去拿好图纸和 最终的结果，你才能拿到你所想要的那个价了。对于第三个临时变道，就是说半合成， 嗯，料厂这些我们他一般都是在野外的话，那么他去做的时候，我们野外做的时候，你是不是得修临时变道，而临时变道呢？我们同样是审计的时候，你应该拿到这些这个临时变道的造价呢？这些是不是你应该做一个设计呢？道路横的宽 横断面啊，中断面这些到时候挖方多少填挖到时候这是最基本的。这所以说为什么说这个土四方呢？是最能检验测量员能力的，因为说因为什么，因为背不定，所有的测量员都会都具备这个工作技能， 那么我们先来说我们最基础的一个，就是横断面图四方复测的这个计算，对于我们一般市面上要有的，就是我们对于传统的就是来说呢，就是 cad 结合， sir 就是绘画这种呢，是工作量特别大，尤其是对于公路长的话，都是你的公里数长的话他不适用，就是 excel 结合 cd 时效性太低了，他比较太费时间，太费 你的时间。那么第二种呢，就是南方 case， 我们我之前的专题课里头也给大家说过，包括在伟丽专题课里说过，就是我们南方 case 是可以进行道路横断面图书房计算，但是他有一个缺点就是他不能处理，就是我们尤其是在公路中，或者 你在公路里头处理有二级偏坡的时候，我们放坡，不管是田方还是蛙方有放坡的时候他不能处理这个二级偏坡，他只能在二级偏坡以内，如果坡度大于二级偏坡的话，他就不能处理。还有一个我们进行道路，比如说我们在道路进行圈， 他不能计算轻表的，我们所有的道路结构物进程我们是一定要算轻表量的，还有就是换田量的，尤其是 我们有一些异性变购车自档结构的，他是处理不了的。而对于网速上第三种啊，网速一些软件啊，比如说，嗯，我不能说名字啊，比如说网速软件真的价格很贵，但是他不是以设计 软件设计单位所认可的那个软件。那么我第四种呢，我就不得不说我们这两股软件了，一个是红叶市政道路设计软件，一个是伟地市公路设计软件啊，这两个软件就是我们占据了我们 什么意思？就是说是你拿到的那个图纸，就是这两个软件中的一个设计的，而一般呢就是说对于公路呢，倾向于用尾地 公路设计软件，而红叶呢，市政道路呢，倾向于红叶市政道路设计软件，他的名字就叫市政道路设计软件 这两个。那么为什么我们要利用设计软件，大家可以换个角度，就是说我们拿到的那种图纸啊，图纸他最终得出那个图实方量啊和那个图实方的横断面图，他就是拿这个软件做的，那么我们为什么不能拿这个软件去做呢？以色以 我们是拿设计软件，但是是以施工单位的角度去进行横断面组装、计算绘图的， 那么我们就来不得不说就是我们红叶市政道路哈，和咱们的公路总是最简单的一个最基本的一个区别，大家说我们经常见的市政道路啊，市政道路就是我们比如说一块板，两块板，这是最基础的，大家来看左侧 就是这，我们就像左侧啊，我们像市政道路，我们一般有比如说的他的板块划分就是快车道，非机动慢车道、非机动车道，还有比如说中中央风格带花池者，还有人行道，还有数学，而这些呢就是我们市政道路最 和公路最差别的一个明显的一个区别，它里头就是在我们红叶，就是在我们市政道路里头有一个就是大家要理解的就是一个测试，就是我们被大多数人数数 俗称的就是马路牙子，马路牙子，因为我们在市政道路里都有四种马路牙子了，喇叭口的这种马路牙子，他呢在这就是我们市政道路和公路的最主要的区别。那么在公路里头，大家看公路里头 他的一个，他的一个分布呢，就是行车道呀，中央风格带呀，那种路径， 印路间，土路间，这种的风不对，他与红市政道路的风也就是一，一个是快，一个是就是说是啊，非机动车道呀，慢车道呀，人行道呀，而另一个直接是快车道，然后就是说是印路间，土路间，这就是我们就是 公路和市政道路的区别，那么我们利用就是公路呢，是利用尾地设计软件进进行道路横店那个我在尾地专题课里头讲过了，那么我今天要讲的就是我们红叶市政道路里头用 从业设计软件进行道路横断面图书房计算的。我们大家来看左侧的话，我们对于设计人员来说，他是用的五步，这是我总结的五步啊，可以归纳为五步，第一步就是地形数据处理，这里的地形数据处理他对于多 多数设计人员来说，尤其是设计院，他倡导的是一个数据的一个基础的出处理，什么意思？就是说是这一定型数据，就是我们 设计一般从从规划局拿过来的都有地形数据图，而这个地形数据图里头除了等高线之外，更多的，尤其是市政道路里头更多的还是地形数据，就是高层点，而这个高层点呢，一般都是在每一年，每三年到五年规划局都会去扫描一下，就是 少少测一下每一个地方的图，它没有变化的话，所以说它还是很准确的。但是这里的低行数据只能作为一个参考，一个基础的数据依据， 他为了为什么要做一个地形数据？因为将来我们要用这个地形数据作为我的横断面复册的一个参考，所以说这要第一步是他是地形数据处理，第二步是平面设计，就是像 相当于我们道路那个，我们拿到那个平曲线就是平面设计，第二三步呢就是说中断面设计是竖曲线， 第四步呢就是这个横断面设计，第五步呢就是乘图乘表，这个这里头的第四步就横断面数据呢就说的就是我们道路的 超高加宽道路板块，一块板变成两块板，或者是你宽度是十米的路变成二十五米、三十五米这种变化的，这种尤其是到了喇叭口的时候，试乘道路是特别麻烦的。那么这是设计单位的人员的角度，但是我们利用设计单位人员的 设计行业设计软件进行道路横断面图书房的时候与他的，这是我自己总结的与他的，包括也是我教学的以后的一个思路。他的区别就是我们第一步是先把我们的，我们是已经拿到他 设计完的图纸了，我们是在把他的一个图纸重新输到我们红叶市政软件里头。我们与他有一个最大的区别就是我们所有数据都是用的 设计图纸的数据，但我们最大的区别就是我们横断面复册的数据，它是利用的是地形数据处理和自己外业人员测的横断面。
258韩韩老师
10:36查看AI文稿AI文稿红叶是正专题段 lindaroo 大家好，我是韩寒，本奖给大家讲解利用 鸿雁市政道路设计软件进行道路横断面图窗计算绘图中第一步，我们将设计平曲线导入的时候，遇到设计平曲线有锻炼的时候，我们如何把锻炼输入到我们的项目文件里头？ 大家都知道，对于锻炼网，无论是对于测量人员来说，这是你就是你，无论是利用 rtk 还是利用一些 软件，比如说测量员要工地通路测呀，甚至道路之星，还有测测大师呀等等软件。你在进行坐标计算的时候，路线计算的时候，你肯定是新建好项目之后，然后再进行再把锻炼输进 你的平局线，你先建好项目，然后先输完锻炼以后再去输进输入后面的平局线，这样才能保证你计算坐标正确。当然这是每个软件在后台会提示你的，如果有锻炼的话，你必须提前输进去，但是我们是利用设计软件以 进行设计文件的去导入的，那么我们对于来说呢，他需要我们直接在输入完平曲线，我们前面的第二讲和第三讲把平曲线导入进去之后呢，直接再开始输入我的平曲线表。因为锻炼的产生，他是由 我们局部改建和录机中频，中频的时候发现就是装号不连续啊，装号错误啊，里程不连续，实际率不符的时候，这种叫锻锻炼啊，锻炼一般有两种，一般就是叫装号间断和装号重 叫，也就是我们有一些是外业锻炼和内业锻炼，其实大家都是因为外业锻炼和内业锻炼他的名称不同的，就是因为他就是一个是内部设计的问题，一部外外侧就是在机线中屏的时候时候，测量的时候装号不连续而造成的这种。 而我们常见的对于我们来说的内页锻炼就是就是说是妆后重复的叫长练，妆后间断的叫短练，什么意思呢？比如说我们这个一百， 一百等于这个八十，这个装号是不等的，这个等式是不成立的，但是他为什么成立？因为就是他表示这个同一个位置，他的坐标，那个那个点的坐标是一样的，所以说这个等号成立 好，这个装号重复就是什么。我们从起点假设起点到一百，这是一百米，那么从起点这开始一百的装号，这个开始开始 他的装号将变为八十，那么八十再往装号增大的方向，他还会有下一个一百，这就是导致就是装号重复，这就是二十米的重装号重复叫长链，然后后面一种装号间断叫短链，就是底下的，比如说八十等于一百，等号前面的是八十，后面是一百， 就是我到了这个点了，从前面从起点开始到这是八十的话，从往后算的话， 这又开始又是一一百的，那么我们中的八十多到一百这一阶段是间断的，所以说叫短练。 当然这个是我们对于测量员的最基本的一个计算的一个技能，只需要我们简单的输入就行了。所以说我为什么在尾地里说我，当然我也会在红叶专题课里说啊，我们输入锻炼是所有教学中最简单的， 因为他只需要我们将平曲线锻炼表，只需要把一个等号前面的数字和等号后的数字输进去，然后保存文件直接就可以了，不需要我们做任何的，就跟我们在用软件计算锻炼一样， 他大家现在应该有听完第二讲和第三讲之后，你现在有应该能认识到就是我们鸿雁，他有个标签就是在我们所有的平曲线平面数据基本上都是在平面和线形里头 里头的，所以说就是仍然锻炼，是在平面一个装号，装号最后一个有一个设置锻炼，设置锻炼中我们直接添加完我 图纸，你拿到这个图纸的锻炼直接输进去，然后你在乘表一展出来乘图就行了，这就是我们锻炼的导入，他是我们最简单的一个操作。 那么接下来我给大家演示一下 新建，新建工程三， 演示之前呢，我给大家就是设计一条道路，当然你这个里头熟悉，因为这个操作是后面你在进行临时变道，设计成图时候会这个操作，当然的我会专题讲，我只不过是为了给大家 照做一个平曲线哈， 零，就这 来看一下，然后我点击现行导宪法，然后基本的，然后 这个焦点就是这个焦点所对的第一条线和第二条线，然后我进行我的设计，那么我因为我是动态设计了， 动态设计我直接拖动，大家看我直接拖动， 然后第二个， 你看是不是我设计完成了，然后 平面有中心线，定义 全黄以后，然后装好定义 装号，全选右键，然后起点，然后我装号，假设我们默认是零，我是五十吧回车，然后增加装号代号一， 然后我装号有个装号标注，大家看一下 这是五十，每隔五十米，因为我希望大家装号里头我们可以更改一下这个装号标注设置里头把这个五十改成个二十，就每隔二十米，还要把这个破除，伪装号就更改了。完之后呢，我点击一个确定，然后你再重新标注一下， 然后看一下这些是不是每个二十米起点的，每个二十米就有了，然后此时啊，再来看一下啊， 在这个焦点文件里你是没有数据的，当然我们需要他保存了哈，线形里有个导入沿线搜索，就是我们把整个设计员的线形搜索，看看是不是整个数据都有了， 再看是不是在闪，所以说我导入我点这个保存文件，这个我是命名的删，保存退出， 这就有了，大家看一下我焦点文件里是不是有了这个删了，我双击打开，他是不是就刚才这个导入的，就是我怕他保存好，就算我关闭图纸之后，我只要有这个项目文件，我仍然可以展会成图，那么我直接在生成平局线表， 可以就是有文件生成，文件生成就这个三，刚才保存的这个然后绘制，大家看 是我的平局线表有了，大家看一下起点，焦点一，焦点二，终点，但是我们这此时大家是不是没有锻炼，但是我如果有一个锻炼的话，那怎么搞？假设装号里头有个装号，平面里头装号有个最最后一个设计是锻炼， 此时呢我单第一个添加，那么我假设一百锻炼后的妆后是八十，然后我添加完之后，大家看一下这个我没有输，他二十已经出现一个了，妆后长练是个二十的，那么我再添加一个 二百，然后一百八，我来个二十的再看是不是？这我改成个二百二吧，不要再看负的是不是短练了，是吧？然后添加完成之后呢？我单击一个确定， 然后根据锻炼重新设置装，重新设置，你单机确定，大家看一下是不是这个已经去自己去更改了，大家看自己他已经把装好，这就是你刚才输的锻炼已经出来了，大家看一下是不是这是我刚才输的， 他自己去更改了，然后我们在左侧的这个里头是不是有个锻炼文件，就是我这个了，是不是就是这个他自己已经更改了，是吧？ 自己已经更改了，然后在表格里头是不是有个总理层锻炼表，然后选择一个这个他这个 位置的话， 因为大家来看啊，他会提示你这个，因为无 找到这个，你因为生成 axl 的时候，刚才我们没有大家来看你一定会出现这种问题的。 我装好，我重新载入一下，导入这是我刚才那个这个三，再看 这个这是不是锻炼了，但是我刚才这个装号里头这个锻炼，我是不是设置锻炼这个有了之后大家看一下， 确定了，但是我们没有保存文件啊，他直接生成这个了，是吧？所以说你在表格里头在生成这个总理成绩锻炼表的时候，你点击 模型空间，然后位置，大家看一下这个是不是我们的总理成绩锻炼表，是不是我刚才输的，这也是我们图纸上经常见的，你有的是不是？ 所以说我觉得这个操作是我们最简单的一个哈锻炼的导入，因为我直接在平面里头装号里头直接导入锻炼文件就行，直接设置锻炼，然后直接导入保存为锻炼文件，就在这锻炼文件就生成了。 好，本奖结束。
42韩韩老师

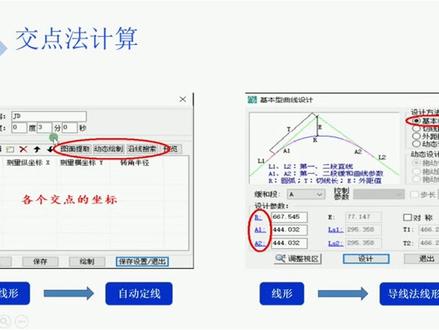

09:42查看AI文稿AI文稿红叶市政专题焦点法评区先不要导入， 大家好，我是韩寒，本奖给大家讲解利用红叶市市政道路设计软件进行市政道路横断面土石方计算绘图专题课的第一 第二讲，也是我们利用红叶师生道路软件进行道路和正面图书图书方计算的第一步，将设计的平曲线导入的第一讲就是我们将焦点法计算的平曲线导入。 首先来看大家，我们对于路条测量员来说，对于评曲线表呢，我们一般有接触的有两类，主要呢第一类是评曲线表或者直取转表，第二类是曲线主典表和主典坐标表，而这两类呢，有一个共同的特点就是他都是我， 我们对于无论是我们外业放样还是内业的一些图纸计算呢，我们都需要将他的坐标呢输入到我们无论是测量员，工地通路上，还是一些道路车车大师的或者是一些计算器里头， 那么在 r、 d、 k 里方向也一样的。而两个方法呢，主要是一个是焦点法，一个是现原法，而对于大多数是凭曲线表和直取转表的话，一般如果是他是比较简单的话，他一般用焦点法就能计算的，但是对于如果是提供的图纸，提供的是 曲线表和主点坐标表的话，他一定是用现原法去计算的，因为他设计的时候是以积木法去设计的，所以说为什么就是我们对于如果你是路桥车展的时候，应该这是有基本的认知，而我们最重要的一个认知就是大家要明白， 无论是焦点法还是现原法呢，都是我们计算的一个坐标这个方法，那你要明白的是能用焦点法解决的平曲线表一定能用现原法，但是能用现原法解决的平曲线表不一定能用焦点法，现原法是基础， 那么因为我们计算坐标对于我们来说计算坐标的方法是不同，那么导致我们在输到 红叶施政道路里头里平曲线的输入的时候，他的方法也不同的，那么也可以贵为两类，也是焦点法和线缘法。 首先就是对于焦点法计算的这种平取线表和直取权表达，我们直接是在限行里头去输入的， 直接利用线形自动定线，然后 我们的平局线的每个焦点起重点坐标去导入的。但是如果是对于我们就是现原法计算的支取表和主典坐标表的话，我们是利用红叶互通立交，因为他对于互通立交的设计，他是利用一个积木法进行计算的。 对于我们本讲就是讲对于我们焦点法计算的皮曲线表的 如何输进去。首先就是第一步是线型里头就是我们有个自动定线，他这个界面里头就是自动界面对话框他里头，大家来看这里焦点编号这些 s 坐标外坐标一个转角半径，大家记忆力应该比较熟悉，但是他比较有个特殊，我们最终要在这个对话框中应用的永远是这个动态绘制的这个菜单， 就是用的是动态绘制的这个菜单，而对于其他的，我们是因为它里头的坐标控制有一些特殊，所以说不适于我们，所以说我们一会会讲给大家讲这个，那么对于 这个第一步，我们把每个群取现表的起点，焦点一，焦点二的每个焦点数据输进去以后呢，我们在那个线形里头还有个导线法，线形设计就是这里我就要讲到，我们在嗯专题课里给大家说的就是我们进行道路和那边 坐标计算的时候啊，我们给大家讲的就是我们默认的啊，就是孔榜的，就是每一个焦点，孔榜的是缓圆缓结构的，那此时他包括他在设计的时候就是这么 设计的，就是红榜对于一个交点来红榜的还原还结构。而这里就是我们在这个参数菜单里都是 将我们图纸上的每个焦点所谓的圆曲线缓和曲线来进行定义的，直接把图纸图表里头给提供的圆曲线半径，圆曲线长度、缓和曲线半径，缓和曲线参数这些长度我们直接去定义，然后和设计理一样，然后去设计，然后这就是我们在 将他的导入了，那么我呢就介绍完这一界面呢，我给大家来演示一下我们是如何导入的。 首先你再打开鸿雁 九点零的时候，你要就是我们每一更新，包括我们在测量员或者工地同路的，或者是阿迪给你做新建的项目文件的左上角这有个设置，你单击一个在这个，这个就是你安装完红线以后，界面单击设置里头有个新建工程， 新建工程名称你可以就是命名一个，就是说平，你要这个公以这个命名，就是以你这条道路或者是一条， 我就命名单简单的一点命名一个一，然后大家工作路径，这个叫大家看在 c 盘里 hyszw 沃克啊，他就是在红叶，他就默认了一个，你安装好红叶以后，他就在默认的一个 就是工作重储的这所有图纸啊，将来一些参数啊都会在这里头，然后底下的是默认的，你不用管，然后单击一下确定， 然后大家来看图纸是不是就已经图纸界面已经发生变化了？这个 大家看一下，你在这个左侧啊，左侧就是这个工程属性的对话框里头，大家看一下这个是不是当前工程是就是大一个一，代号是一，然后图形文件，这里头就是刚才这个图纸了， 但是我们现在因为我要给大家演示的就是一个，就是桌面上这这个图纸啊，就是我们我我自己做的，我给大家演示他是怎么输入的，那么我把这个图纸我倒进来就是把这个就是他已经默认新建了一个图纸啊，那么我在右键添加上一个，现在把这个就是 桌面上有一个桌面上有一个这个图纸焦点法的这个图纸， 再看是不是打开这个图纸了，你看一下底下这个命令框，这表前是不是有焦点法输入的图纸了，就是我咱们一会就是要，我一会要演示把大家把这个平曲线表我要怎么导入到 红叶生成倒入软件里，这是我们进行倒入和面面涂上计算的第一步哈。大家来我们先来看一下这个平曲线表啊，大家看一下这是平曲线表，它包括大家看起点就 焦点一，焦点二，焦点三，终点啊，他有包括起终点的话是有五个焦点，那么他的原曲线的话是都有，然后缓和曲线大家来看是不是？这是不是有缓和曲线了？缓和曲线都有十、十五、十五，这些都有参数 交，对于交点他有两条缓和曲线，因为他缓和曲线有两个，大家看一下，由于这是我们主点，对于你入桥测量来源，这是最基本的 工作技能。我之前也说了，就是你给你这个表，我不去进行告诉很多人厨房计算成，你就拿他任何软件也能把人家坐标计算出来，这是最基本的啊。 还有大家来看一下我们能明白的，最起码这个平曲线表示，嗯，有缓和曲线，而且有两条缓和曲线，有的话是有一条缓和曲线，大家来看有的有一条缓和曲线，有的有两条缓和曲线，所以说这就是我们在输的，输进这个里头的， 输到你在红叶里头，我要先把这个评选表会判断，当然这是最基本的，那么我们怎么来输了？你现在是新建好一个项， 大家看一下我刚才说的在线型里头有一个自动定线，单机自动定线，是不是弹出我刚才 ppt 里的那个对话框了？这个对话框之后呢？此时呢，你点击可以点击一个动态绘制，可以点击一个动态绘制， 也可以啊，就是我给大家讲两个方法，就是可以点这个动态绘制，然后你再去把包括起重点这些坐标， sy 坐标依次送进去，或者是你先不去进行这个打扰的话，先直接在这个桌面里头去这个 图形空间里头，这个 p， 嗯，黑色的幕布里头，我先把这些起包括起点呀，这些焦点，一点两样的终点，我的坐标先输进去，怎么输呢？这个我我之前说过的，我们在 cad 最起码会输入坐标， pl 划线，然后画的时候，你在输入坐标的时候， 我在 cd 给大家知道，就是先输外坐标，然后再输 x 坐标，所以说而且是在英文状态， pla 车或者是这样的，这个 线，这是不是构造线？这是不是多段线？直接单击这个？当然我们是我用的是快捷命令哈，快捷命令是 pl 多段线，那么他 让你指定起点了，起点是不是就是这个坐标了？大家看一下，是这个坐标了，所以说我是先输外坐标。
124韩韩老师

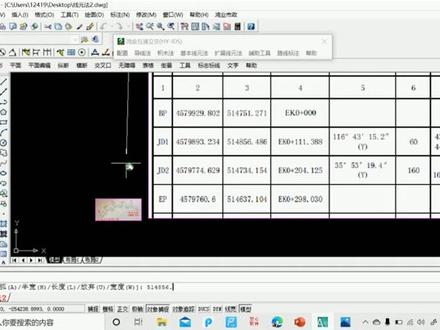

13:00查看AI文稿AI文稿红叶是正装提现原法平曲线表导入 酒吧，然后 然后积木法缓和曲线，然后指定起点是不是这个就是起点。此时呢你一定要在这个捕捉里头啊，选择这个端点， 大家看一下是不是右偏，这右偏就是我们这个路线的右偏哈，大家看一下，我从关闭了之后， 我短接一个积木法缓和曲线， 是不是端点是不是右偏，然后此时呢起点的半径大家看一下 是不是十万，这这写的这一好多零，他这个因为他的这个缓和曲线他接的是直线，他七点半就是无穷大的，在尾地里是九九九，但是在啊鸿雁里头他这个是一后头好多零啊，那么他的长度是 我把这个这个关闭，他的长度是一二零点零九八，参数是一七五哈， 一二零点零九八。大家看一下我是不是代表他的终点半径是不是原曲线的半径是不是二五五？ 大家看一下是不是我已经他的参数已经自己变换成一七四点九九九，也是一七五了，是吧？那么我们确定好之后，点击确， 大家看一下缓和曲线是不是输入完成了，我之前在第一点给大家输的这个就是紫色的，就是一条缓和曲线，那么我们再来输入下面一个就是圆曲线二五五半径，他的长度是二三四点三三八。 积木法，然后指定这个圆弧的起点，命令框提示你就是缓和局限这个终点， 然后也是右偏的，然后长度半径已经默认不会变了，然后这个因为咱们缓和曲线终点的半径就是这圆弧的话，他的半径都相同的，长度是一个二三四点三三八， 二三四点三三八，确定，大家看一下圆弧是不是已经出来了，那么我们再来输入下一个，下一 个是，嗯，缓和曲线，它的长度是一三八点六零四，它的参数是一八八，大家看一下这个缓和曲线呢？ 他是个缓，大家看他是缓直，所以他一定也是完整的，说明这接的也是条直线，那么他终点的半点也是一后头好多零的这个所以说这个大家看一三八点六零四 缓和曲线， 然后也是右偏，然后七点半进行一三八点六零，再来看一下一三八点六零四， 一三八点六零四，然后终点终点的半径是不是一，后头也是好多零，大家看一下 是不是都变换过来了，所以就也确定了，大家看整个是不是我们这个直线缓和曲线圆，曲线缓和曲线。输入完成之后呢？我此时大家看一下，我在平面里头有个中心线定义，然后 直接回车，我整个全部框选，然后右键整个变成黄色的了，然后平面里头有个装号，有个定义装号，然后我整个的在框选整个右键，然后拾取起点 g 点，然后装号，我们起点还是零，然后增加 代号，我也出个二，然后我平面里头是个装号，有个标注装号自动，大家看一下是不是装号标注出来了，但是这装号是不是每隔五十米一个， 我改一下啊？怎么改？平面里头是有个装号，装号里头有个自动标注装号里头有个标注装号设置， 我可以把这改成个二十，然后把这个破除，一般把这个改成二十，把这个破除，你不要打钩了，然后就确定了，当然这可以标注在位置，你要默认的，对于我们来说，然后，然后你再重新标注一下装号， 大家看一下是不是都出来了？这不是装号都有了，是不是终点是不是六幺零点二幺九？那么我们来看我们到底输的对不对？就是我们生成表格里头有个立交 这个图面提取，单击这个命令光提示你中心线，我随便单击一下，大家看中号零到六幺九点二幺九绘制，大家看一下 是不是这个就是生成的他的一个，嗯，立交的曲线表与我们图纸上提供的啊，大家看与这个是不是就是一样了？ 八零二八零点二九九二四五，大家看一下八零点二九九四，零点二四五，这个一七五一八八，这个是不是都一样了？然后我们在表格生成一个组装坐标表， 大家看一下整个的，然后绘制整个的组装装备表是不是生成了，这就是我们生成的一个，把整个的一个现原法计算的一个平取线表输进去了， 当然就是对于我们现原法计算你输进去的前提是你能把这个平曲线表要能分解了，平曲线表要能分解了啊，这个当然 有些时候我再给大家讲一说，你一定会遇到，今后遇到这是最简单的啊，你今后会遇到一种，就是我把这个关闭了就是，嗯，我这个也删除了吧，删除了 我给大家就是在给，包括我在我教学里给大家提到过的这个，就是有些时候你会遇到这种，就是 就是这个图纸，就是我在教学里给大家提到的这个加盟证的互通的，这个他也是，大家看一下，他也是大家看， 就是 bp， 焦点一、焦点二、一 p， 很多人就是拿到这个表的话，一定会用焦点法去输入的，但是输的时候大家看 pp， 焦点一、焦点二、 焦点啊， ep， 这是起重点吗？然后输进去的时候，这是原曲线半径圆，曲线半径缓和曲线长，这些可以输，但是 你在输入完成之后呢，软件会提示你他不能用进行计算，所以说你包括你在计算的时候，这个表一定是用现原法计算的，现原法去计算的，包括你用些测量员工地通路这样，或者是其他一些软件都是用现原法计算的。但是我们这种表，你当你拿到的时候， 你肯定想我的第一讲理都是焦点法计算的，这种啊，你肯定起点焦点，你肯定会去输入，那么你输完成输后，你去再去， 就是基本缓和曲线去定义的时候，你发现他软件会提醒你出去，出去不能输，但是你就能转换成，我给大家演示一下怎么输啊？大家看一下这个图纸，我已经转化成这个的了，所以说我给大家打 打开，嗯，这个我把图形文件我再添加一个，这个桌面就是这个， 这是我给大家刚才那个，大家看一下这个是不是我那个焦点法，就是刚才那个 bb 的那个图纸了，我先把它输进去，我给大家先演示一下他怎么输进去。就是我们用我第一讲第一步从焦点法计算，因为你肯定拿到这个表，你想的肯定是焦点法，但是输完之后计算不出来，那么 怎么搞哈？大家是不是我们先是也跟我的我之前讲的一样，先把这个这包括起点跟终点，把这个坐标先输进去。 目前来说 pl 划线坐标五幺五幺四七五幺 点二七幺，逗号四五七九九二九点八零二，空格，然后下一个交点一五幺四八五六 点四八六，逗号四五七九七九四五七九八九四五七九 八九三九三点二三四，下一个五幺 四七三四五幺四七三四点一五四，逗号，四五七九四五七九七七四点六二九， 空格，然后下一个终点五幺四六三七 点幺零四，逗号，然后四五七九 七六零点六。再看一下我这是不是已经输完了？输完之后我把图纸再挪到这上头来，因为我的好显示的进， 大家看 这个是我输的了，那我怎么来看啊？大家看一下，我标注一下，标注一下坐标， 大家看四五七九九二九点八零四五七九九二九点八零。是不是 bp 的说明我这个这上头这个点是个 bp， 是吧？我删除了 这个点是个 bp。 那么我们输入完成之后，我之前给大家讲的是自动定线，然后动态绘制，大家看这个焦点，然后下一个，然后倒角的话我输入零， 然后再下一个，然后倒角也输入零，回车，然后直接回车，这就是输入完成之后保存设置退出了，然后我此时在限行里头是不是有个 导向反线行李基本型缓和曲线，然后我此时大家来看。我单击第一条，然后第二条是不是我进行这个定义的定义的是吧？定义的时候大家来看我此时是不是输，这个我先我给大家 这个对于焦点一来说，他的半径是不是六十，他是不是两条缓和曲线，第一条是四三点一六，第二条是四四点零一，所以说我直接在这六十 四三点一六，这个四四点零幺，然后点击设计，大家看一下，你一定会遇到这种情况啊，为什么我给大家演示这个就是半径值不合理，请修改半径， 但是我们图纸上给你提供的呀，他就是六十呀，为什么会提示你这种说明设计在设计的时候就不是按照这个焦点法这种导入的 形式去捆绑的设计每个焦点的参数的，他是按照现原法去设计的，包括我们呢，在设计计算的时候，或者或者在计算的时候，你也会拿 焦点法技术，但是输的时候他会不行，计算不出来，或者计算的不正确。但是这就是为什么啊？设计的时候他是以另外一种方法去设计的，就是相当于，嗯，我们在这个里头，限行里头我把他这个关闭了，我限行里头的这个是比如 曲线法设计，曲线这种曲线法设计这种去设计的，而不是我们就是传统的那种敲点孔宝的还原还结构，所以说是不行的，所以说这就为什么我给大家 是呢？为什么我给大家演示这个一下，所以说还是不行的，所以说这就需要你，就是包括你计算的时候需要把它分解，那么怎么分解完？我已经 只要是你是都是路桥车的基本功啊，这是我以给大家在教学里给大家讲的这个分解的，因为他有缓和曲线，所以给大家分解的，所以说我就在给大家这样演示，咱们把这个表输入进去。
