嘉立创eda专业版教程放置元件

大家好，这里是教练创业编本章节的话给大家讲解怎么去给我们创建的这些有线库设置一个分类。 首先我们在设置里面，然后找到这一个系统，然后有一个分类，这里的话我们可以就是呃，这里创建一级分类和二级分类， 然后的话这里的话是我们的一个裤的所有者，或者是如果是扣端离线模式的话，这里是双线的那些软件裤的一个裤别， 然后的话这里有包裤、封装裤，还有不用图块三点模型，每一种裤类型都可以分别给他创建一个 基建的库分类，一级分类和二级分类。比如说我这里 创了一个店主，然后我二十分内创了一个贴片店主，我这里也可以插创建一个插件店主 推车，然后我再创建一个，嗯，精密店主， ok， 然后这个店主的话他就只有三个二级分类了，这里是一级的，这里可以根据自己的一个需要进行一个调整，然后双击可以修改他， 然后调整他的一个顺序，然后点应用，这个是气垫裤的防护风筝裤也是一起类推， 然后进行一个设置，这个时候我们再去新建一个期间的时候，比如说这个是 这里我们可以就是点击这一个新刚才所创建的一些分类，刚才我们创建了一个精密店主， 好，我选用他，你也可以选择一级分类或者二级分类都可以，我们选择一个二级分类，然后点这里的话可以再次进入那个管理管理弹窗，点这里的话也可以进入这个管理弹窗，是是一样的，然后点击之后的话我们就保存， 然后我这个裤我随便换一个，好，保存一下。 然后我们怎么去编辑再次编辑他呢？我们在底部这里打开底部面板，然后找到个人刚才手中的那个七键，这里七键比如说是这个，然后我右键 再去编辑这个器件，这个时候的话，这里他可以点这个移除这个分类，也可以点击这里，然后去切换另外一个分类，然后点完之后，然后点确认，这个时候的话我们就可以看到在这里刚才就切换到这边来了。我们第一次是在金密店主这边的 这里还可以优先刷新一下这个分类表，这里的分类的话都是从这里面去读出来的，从这里面去读出来的，所以的话要改呀，在这里面去直接就改。如果要 刚才是单个去改这一个分类，假如说你要批量去改的话，可以在这边去点一下批量修改分类，我们勾选所需要的一些基建，然后批量修改分类，点一下， 再去把选择一个新的分类点确认，再点确认一下这里的话，他们全部都会改成这边的一个分类了。好，谢谢大家。

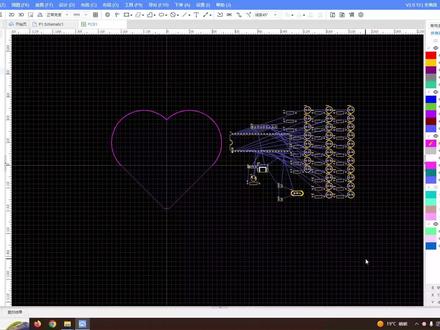

大家好，这里是家里创 e d a。 接下来我们进行新型流水灯的第三步，元器件的布局， 这一讲的主要内容就是要将这些杂乱比较整齐的啊的元器件全部合理的摆放到这个比较小的心形图案里面，具体该怎么进行摆放呢？ 是不是说把这些东西全部丢进去就可以啊？当然不是这样子的，如果直接很随意的摆放，它整体后面在进行电路连接的时候会非常的复杂 啊，就比如我们在建新房子的时候，他会进行一个走线摆放，那些走线是非常整齐的，就不会啊这些线路乱七八糟的，我们这个看起来也很不美观，去检查错误也非常的难检查出来啊。如何有效的进行布局呢？ 其实布局的方法最好就是要参照原理图的一个摆放来进行一个布局啊，我们来学一学，我们打开这个原理图文件，你可以框选住这一部分电路，选择设计工具，这里有个功能叫做交叉选择，点击 他跳转到原理图，哎，这两个他就可以直接拖动了，说明你这两个器件对应的是左边原理图的这两个器件在放置的时候就把它放到一起就可以了， 然后这个芯片是整个单片机，就整个这个星星流水灯的核心器件，所以我们一般来说把它放到板子的正中心位置，看到没，这里有根中间的一个基准点，把它放到正中心好，然后这是 u e， 把 啊放到合理的位置，整个网格呢？前面我们在画心形的时候设置的比较大，是两个毫米，为了适应这些间隔，因为这两个孔的间隔间距是二点五四个毫米，那么二点五四的话，我们在三格尺寸就要改小一点，比如说零点 二五四啊，改小十倍，方便我们进行一个调整布局，然后这两个把它拉靠近摆放 rn 一的位置，找个不碍眼的地方把它放过去就可以了。 好，这里就放好核心器件，那么在放的时候，我们发现这里有很多种飞线啊，这个淡蓝色的线，我们叫做飞线直引线，就是告诉我们哪两个点要拉一根电线的啊，比如这两个地方就有一根淡蓝色线连过来。 好，这时候提醒我们要接线了，选择图层这里我们可以把它选为顶层，或者是这里的顶层，因为一一张电路板有顶面和反面两面，我们用哪一层去做都是可以的。选择顶层之后，我们再选择这里的一个走线工具，单路布线， 然后连一下啊，按一下鼠标拉过来，左键确定啊，右键取消连线，这根线就已经接好了，所以这一个飞线的作用非常的重要啊，就是帮助我们去理解哪两个点需要连接起来，但是线太多了，看着又很乱， 所以在接线的过程中呢，我们可以选择性的隐藏一部分啊，打开我们这里的工程设计，这里选择网络这个选项，然后有一个 飞线的选项，把它打开往下滑，找到一个网络名叫做 gnd 的网络，点击这个眼睛隐藏一下，哎，就会发现少了很多了啊，这一个就是隐藏这个不必要的网络，后面再把它打开。好，大家一定要学会这一个技能啊， 核心器件放好了之后，我们再来看一下电源部分，好电源是这个 usb 的供电，选中，然后设计交叉选择快捷键是 shit 加 x 键好， shit 加 x 键 好，到这里了，然后把它放到我们这一个爱心的尖尖，这个位置啊，刚好可以用于供电的，哎，可以发现当时在画的时候呢，做的不是特别好，他这里啊比较突出一点，所以我们 还可以再继续优化一下，选中这个小三角，小倒角好，把它倒到一起，哎，这个就可以了，很平整。 usb 一放到这个位置放好，然后这个 h 一是干嘛的呢啊？我们用快捷键 shit 加 x， 回到原理图看一下，他是下程序的下载接口啊，那回过来那下接口的话，放到这个位置啊，这个地方是靠近他的 好 h 一啊，这两个 c 一 r 一好快捷。传递布局传递来到主控电路，它这里是作为一个复位电路的，就复位程序用的，把它先啊放到这边上线啊，等会再调。那么主 右边这里有个金正，还有两个小电容的，他们两个是要接到这里，提供一个时钟源，就提供一个信号给他，让他能够正常工作的。那这一个器件摆放的原则就是尽可能的靠近主控啊，靠近他，比如说我们把它放到这里 好，放到这个地方靠近了，然后这里的一个也把它放到边边上啊，一个两个好，空格旋转，这些飞线太碍眼了，是吧，我们把它拉到一边 好，这样看着就干净很多了。然后把整个这个靠近中心位置摆放对齐 好放大啊，尽可能把它对齐放到一起， 好，这是 c 三，这是 c 二，空格是可以进行旋转的，这是 x 一。 好，这里摆好了啊，那接下来去摆这些灯，这些灯很多很多灯啊，我也不知道该怎么摆，怎么去做呢？同样的，回到原理图，然后一排一排摆，先把这个 p 领口选中之后， 然后我们选择这里的设计啊，交叉选择，把它先高亮选中，哎，这些选中了，把它拖过来。 p 领口接的是哪里呢？ p 零接的是这个位置，接它啊，然后把这几个灯翻过来，好，空格旋转一下，一个个 放，比如这一个。好，这些有有些碍眼，再把它丢到另外一个角落，哎，看左边是不是就干净很多了，好，这里有一个，然后这是第二个， 第三个，照着底下的这个顺序来摆放啊，然后空格旋转第四，好，依次排布 好。摆完这几个之后，我们再来仔细的对齐一下啊，首先把内部的这些 尾号啊，就是它的一个名称，一样的，这个器件叫做 r 四，这个是 r 五，把它塞到这个里面啊，为什么不不能放外面？放外面也可以，但是我们这个星星流水灯 想着尽可能的在外面少一些信息，看着会更加漂亮一些啊。好，然后你可以把它往左边挪一挪，也可以手动去调整它的一个位置 啊，在手动去调也是可以的。那这里我们不手动调，我们用软件的自动功能帮助我们快速的对齐这一些元器键。 大字排好之后啊，首主要把第一位和最后一位把它对齐，然后从右往左拉框选，拉住这些元器键， 接下来选择我们顶部的有个对齐工具啊，这里有个水平等距分布，单击一下，哎，他就可以全部对齐了，然后再选择一个顶部对齐啊，顶部这里也把他们对齐。好，那这里的话就实现了这些电阻的一个对齐功能，接下来 我们要把这些灯把它塞到这里面啊，放的时候就可以先大致随意点去摆放，这个阿斯是这个里的，放到这边，哎，看这里塞不下来了是吧？ 好，不要紧，我们先大致先摆个位置先，先丢过来，能让他们全部在里面放好就可以了啊，随便去调一调位置 好，那左边的放好了，那我们接下来看一下，这个是 p 二口，把 p 二的找到原理图啊，再找到 p 二好框，选住它，选择设计 交叉选择。哎，来了，在这个位置好，同样的 我们也是要一个个去排，这是一个口空格旋转啊，非常容易啊。这个功能 要想我们这个小爱心做的好看，肯定是要尽可能的对称布局去摆放，就如果你一个上一个下，那最终画出来这个星星图案肯定是不美观不漂亮的啊，所以我们在画的时候呢，要尽可能做的好看一点啊， 然后把上下这两个对齐。好，对齐这边的这些的话也要把它塞进去，这是二二五二二四。 好，可以随意一点，主要就把 d 一个和最后一个放整齐就可以了。好，然后框选选择对齐工具水平等距分布，然后再选择一个顶部对齐。 好，顶部对齐，那这里和这边对齐了吗？啊，看着是对齐了啊，对齐就可以了，对齐之后再把他的灯放进去，这是二四二三啊，照着这个顺序来摆啊，这个灯的话就一定要 好，照着它把灯全部放进去 好了，这边灯也摆完了，接下来就到底下这部分，底下这里是 p 一点零， p e 口，找到 p 一好，同样的框选啊，选择设计啊，交叉选择， 然后把它拉过来，空格啊，旋转一下，一个口，两个 好，这些挡挡到了，挡到了，挪臂边去啊，不要挡住我们的这一个啊，优先电阻的一个布局， 在摆的时候，同样先把第一位对齐好，这些都往边靠 好，第二位对齐，然后框一框，选择水平等距分布，再来一个顶部分布啊，顶部对齐，让他们排布整齐一点，这是二十二、十一， 十二十三，十四，十五、十六、十七。好嘞，哎，这就摆好了，是不是很容易的？ 好在排这个灯，这是上边一个灯，两个三个好四， 好嘞啊，这就把这几 这个灯大致的位置先丢进去了啊，然后最后一部分就是这边的了，那我们直接框选过来移进去啊，这几个很多余啊，这几个元器件怎么去合理摆放它呢？放这里肯定是，那就不好放了，不好放我们就放其他位置， 比如这个接口，我们把它放到左边，因为右边有一个电路了，左边我们再加一个，让他对称一点啊，然后这两个器件的话啊，暂时我们先丢在一边啊，因为我们哎，这个地方刚好一个引角拉过来，那我们就先把它对到里面对齐线， 这是 r e， 然后看这边好空格旋转，这里 放好之后放大啊，对齐我们这里的一个网格线啊，随便点也可以，后面再调 好，然后宽选，从右往左宽选水平等距顶层分布， 那这个顶层分布跟底下左边的有没有对齐呢啊？可以去手动肉眼去调也行，选中两个器件，然后顶层分布对称一下，看一下，哎，对齐了那就没有问题。好，然后把剩下的这些放进去， 三十一啊，这个旋转 选一下空格好，放完这一步，把剩下的六个灯也把它放进去，这是中间的啊，这个是最靠边的啊，在这里， 然后这个是最靠边的灯，中间的。好， 这个放进来。哎，可以看到到这一步，我们已经把所有的这些灯啊，电阻啊，电容全部都放到了我们这一个新型的图案里面。 好，接下来选择这里的三 d 预览效果，可以去看到这个漂亮的大致的心形的一个图案了啊，当然这个位置他没有三 d 的一个效果，因为我们这是离线版的啊，目前还没有带三 d。 大家也可以看到这个板子的一个大概的一个样式图，整体还是比较整齐的。 那到这是不是就可以收尾了呢？当然还没有呢，接下来一步的话，也是非常重要的，就是去把这些 led 灯，这些小灯摆的更加的漂亮一些啊，具体怎么去摆，我们回过来， 首先啊，为了让整体反着正更加的美观，这里面的这些名称我们需要把它进行一个隐藏，就是把它删掉，选中这个 l d 六啊， date 键盘上的，你就把这个 l d 六删掉了，如果不小心你把这个元器键也删了啊，这个你就需要用撤销 ctrl 加 z 啊，比如点这个位置 把它撤销回来啊，不要把这元器件删了，只删这个微号，怎么进行快速的删除呢？我们有一个方法啊，就点击右键，然后选择查找啊，然后 选择查找相似对象，把它的封装一致的选择，等于点击查找全部 好，可以看到这些灯都被查找到了，然后在右侧选择他位号这里的勾，把这个勾去掉，隐藏 所有的这些位号就没有了，就 led 一到三十二这些都没有啊，这个就比较简洁一些。接下来一步我们需要去对这个灯进行一个分类啊，来数一数一共有多少个灯， 呃，一八得八二八十六，三八二十四，二十四，再加上呃，这一个六个，就是三十个灯。三十个灯如果按一个心形对半开的话，一边是十五个，然后又因为 中间占了一个，底下一个，所以一边应该是十四个灯啊。十四个灯的话，左边这里有八个啊，底下有六个，刚好十四个，右边十四，左边十四，中间两个，哎，那就刚好合适了。按照这个原则开始进行细调 好空格旋转，然后把它尽可能的放到我们这个爱心的中心位置，因为这里不能够靠的非常近啊。我们说尽可能靠近啊，这个用词也是比较准确的啊， 因为这一个是因为左边多了，所以要挪左边的一个灯，把它放过来，然后开始去调整啊，让他靠的近一点， 一二三二四五， 好，把它这里调一下，然后到这边的十九十， 好，这个应该是把它卡在正中心位置，放的 好了，再来调整 好，统一一下，都不要靠近这个电路板 的边缘太近啊，都往里挪一挪，调整一下， 看右边就很快速的去调好了，但是左边呢还很乱，所以在调整的时候就尽可能要保证左右两边的一个退对称，整个板子才能够显得更加的好看，所以怎么去保持一个对称性呢？这时候要求我们就是在进行移动的时候 啊，这个格点或中心圆点尽可能的在我们中心的线上，在线上的话你再去调整的时候就好调一些了啊，刚好在这个线上保证两边能够对齐，好 好看到没，这里跟他移动的时候会有一根线提醒我们，好让他对称着摆放， 移动的时候好对准一下这个位置，大概的位置要对准， 把它对上来。 好，这两个对齐 好，不能靠着板子边缘太近， 好到这一个 好靠一点， 好对称着左边来摆， 这个摆的时候会发现一个问题，靠得太近啊，那这个问题我们等会再来修正 好对齐 左右两边啊，这两个啊，左右护法，把它尽可能靠近一点，对齐一点啊，这两个 旗舰两个一定要对齐，不然不好看。好再来微调一下。微调， 那这个器件它肯定是不能够靠的太下，需要往上一点，所以我们把左边这里要整体的往上调 啊，你靠的太近的话，就跟隔壁的元器件叠在一起了啊，所以我们要优化一下，调整一下，这一步的话大家需要点耐心，慢慢的去调整，让我们这个小爱心做的更加的漂亮一些。 好 好，右边 就可以参照左边的一个样式大小，再重新去微调一下就可以了，就这里再调整一下， 好 好往里左边收一收。 好，这里还有一个电容，这个电容放哪呢？我们来看一下板子的一个对应的位置，找到空的塞到正中心，这里塞不下去啊，塞不下去，这里也塞不下去，那就放到这里正中心位置就可以了啊，这个元器键就摆 到这个位置，这是 c， 放到里边去。 h 一放到这里好对齐整个板子的一个中心位置，摆放左边这里的金正，那就再往左边再调一下位置 好。到此我们整个板子的一个布局就结束了。最后再一起欣赏一下这个板子这个样子。点击二 d 预览， 然后选择板子的颜色，大家喜欢什么颜色就什么颜色，比如说红色，哎哎，还是非常漂亮的啊。那我们下一讲将讲解呃， p c b 设计的最后一步， p c b 的走线，我们下个视频再见。
