联想l196wd显示器拆卸教程
大家好，今天我们修一下这个联想的显示器，这里这个是十二伏两安的适配器，他是从这里供电的，我们外接电源插上去， 我看到这个指示灯，这里指示灯已经亮了，但是屏幕没有无信号显示，那我们接上信号，用这个强光电筒照一下，看看他现在我们接上 vga 信号 变绿灯，屏幕还是不亮，那我们看看它里面有没有图像，我们仔细看了一下， 啊，里面是看啊，电筒这头有一座房子的啊，我们看到是吧，里面有图像的，看到了吧， 那就是我们这种故障呢，就是他的这个背光灯条或者这个横流板有问题，那我们更换一个灯条， 首先拆机看看吧，看看是横流板问题还是灯条问题，我们测量一下就知道了。拆壳 我们首先按住这个扣，首先把底座拔掉，我们用翘棒从底部这里， 对呀，这个敲棒的时候不要放到放太进去，以免敲到这个屏。 首先把这平线拔掉，嗯， 我们这个就是灯条接线接到我们这个屏这里来的，那么首先拔掉这个接口，我们找一条这种灯条也是两 p 的， 插上去试一下，看看他会不会这个横流板是否正常， 如果没有灯条的话，我们可以测量一下这个接口，看看他瞬间有没有这个 电压升高。我们看到了吧，刚才我们插上去的时候，这个灯条就会亮了，一下就黑，因为我们这个板还存有一些电在上面，那我们现在外接电源，看看他是否亮， 我们外接这个灯飘了以后，这个灯就亮起来了， 那就证明我们这个横流板是正常的，是吧？那我们就更换这个灯条，更换这个 灯条的话我们就要拆平，这种是无边框的，拆是，所以说要一定要细心一点，我们拆了边框了以后找一个 工具，工具就是我们这个里面的那个瓶里面的偏光膜，找一个碎屏的剪一个偏光膜，我们从 中间这里开个口， 然后就刮掉里面的姜， 勾了一圈了以后就可以把这个屏拿起来了。 我们这个联想二十三点八寸的这个显示器已经完美修复 好了，谢谢大家关注，喜欢文具电子的视频请你多多关注、点赞、收藏、转发，谢谢，我们下期见！
粉丝9411获赞2.8万
相关视频
03:33

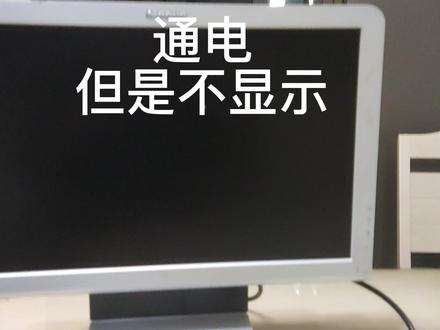

04:17查看AI文稿AI文稿哈喽，大家好，我是书童，今天咱们来看一台联想的显示器啊，这台显示器是本地的一位同行拿过来维修的，然后我们先先看一下这个故障现象， 相机对焦好慢，可以看到通电之后这个右下角的这个开关呢，这里有个指示灯，指示灯不会亮，怎么按都没反应，接下来我们就给他拆机， 我们这样通电，先测量一下这个大板子，这大板子是电源板，先看下电源板的输出是否正常， 在测量的时候一定要小心，这边是有二百二十伏的，小心不要被电到，所以说测量的时候一定要小心， 这边输出一点多幅肯定是不对的， 那就说明这个是应该是电源板的故障，电源板不输出导致的。 现在我们把电源板给它拆出来， 现在电源板已经拆出来了，可以看到这个电容是没有鼓包的，但是可以看到这边有非常多的二极管，这边有五个大的二极管，我就很怀疑是这二极管坏了，我们现在测量一下，看一下， 像这种二极管击穿的非常多，希望是这个坏， 测量一下他的二级体脂。 这边这两个是一对的，然后这边这个组织是有正正常的，有组织，然后这边这个，哎，看见没有，找到问题了，这边这两个他是有击穿的，这两个其实是一对，他如果说有一个击穿的话，他两个测量都是短路的， 然后我们用捏用钳子把它剪掉一个，试一下，把它敲开， 然后再测量一下，看见没有，这边这个他就不短了，这边这个就正常了，肯定就是这个坏掉了，你看这个坏的，这个就直接就击穿掉了，这个正反都击穿了。接下来 我们就把这个剪掉，然后测试一下。但是这个损坏的这个还是要换替换一个上去，但是这样暂时不补的话也是可以用的。咱们这样先测试一下在输出。 哎，看见没有？十二伏的输出出来了啊？这边应该是一个五伏的，五伏也出来了。那说明问题咱们已经找到了。嗯，接下来给他双击测试一下。 好的，中间上去看见没有？这个指示灯已经亮起来了，屏幕也完完美点亮。 嗯，那么好了，本期视频到此结束，我是书童，咱们下期再见。拜拜。
222修电脑的书童

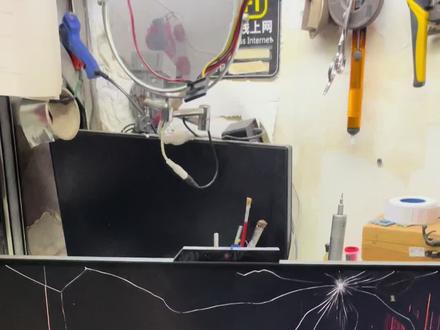

01:27查看AI文稿AI文稿今天我们收到一个联想的一体机，他的故障呢？是这个屏幕裂了啊，这里这有个裂痕，裂了之后他刚开始就这里黑，现在慢慢慢慢的全部黑完了，现在我们拆机，然后进行更换他这个屏幕， 兄弟们终于装完了最后这一步啊，这个设计真是狗血啊，太惨我们了。 最后把我们把这个卡进去就可以了啊，我们再开机试一下好了，现在已经可以正常开机了啊，然后我们 看一下应该是没有问题了。行了，这电脑装了差不多有两个小时吧，这个屏幕非常难装，大家拆的时候一定要注意啊。嗯，谢谢大家观看。

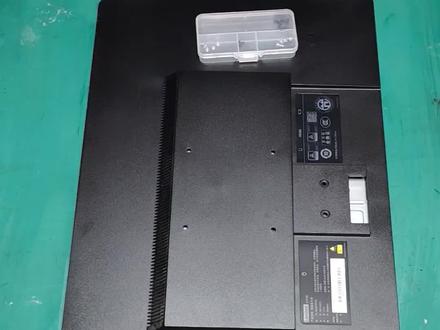

04:33查看AI文稿AI文稿先把这四颗螺丝，我们先把它取下来， 用这样的一个撬棍， 这个就是它的外壳，这个就是它的一个卡扣， 这个立柱， 这是它的驱动板， 这个就是中框， 这个就是它的一个平的型号了，这个才是平的一个型号。比如说这个地方有一个这个东西，它是不代表任何的一个东西的，它只是盖一个圈而已，这个就是原装瓶。

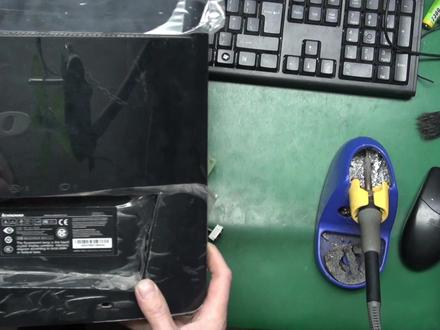

05:58查看AI文稿AI文稿大家好，今天文瑞电子和大家一起修一下这个联想的显示器，这是联想的二十寸的显示器，他这个是版式不通电， 我们拆开测量一下，这个板的话，这里有明显的打火痕迹，让我们看看他坏哪里，因为我们看到这里有打火的啊， 我看到了吧，这里有有烧焦打火的痕迹。 联想的机子的板一般都爱坏这两个管啊， 那我们直奔主题啊，首先我们测一下这两个管的组织啊，我们要把这个切换到二极管的，我们现在这个二极管测量二极管啊， 这个是好的，因为这这个二极管是公驱动版的，一般坏的话他是坏高压这部分这个二极管，因为高压供电电流比较大一点， 这个可能是功率不够或者怎么样，呃，这个就比较容易坏，我们再测量一下，看到这个是明显的短路，是吧？如果我们直接用这个，呃，蜂鸣档 的话，他直接就是有响声的是吧？这个有响声就证明他短路了。我看一下这个管是没有更换过的，都是原装的管啊，就是这个管坏了， 如果有同样的管，我们就可以直接装一个，这是五二零零五安两百伏的， 如果我们没有的话，我们可以用像这种一样三个角的 供我们这边高压的这个双向二极管来代换，呃，这种来代换的话，它功率比较大一点， 就是不容易坏，但是如果一开始这个原装版的话，他是如果用这种的话，他成本就高， 因为这种风装的管比我们单这单个这个二极管价格要贵的多了。那我们这一个视频直接用这个管来改装，这种管更耐用。 这个是这种管的话，有些是中间角输出，有些是两旁边输出， 我现在拆这个就是中间输出的， 那我们怎么装在这里呢？中间是输出，那是接这边，接航杠这边啊，就是负极这边。 那么最简单的方法就把这个剪刀啊， 直接这样安装在就行了， 这样把它焊到这里来， 这两个角接在一起，就等于这个管里面是安装有两两个这种二极管的，这种功率比较大一点。 那我们就这样安装了就 行了， 看一下吧，我们这样焊接好了啊，就直接可以用了， 就是中间这两个角接我们输入外边这两个角， 我们这个双向二极管外边这两个角接我们这个输入，然后中间讲接输出啊， 现在装装好了，我们测试一下， 冬天马上就亮起来了啊， 这个直灯马上亮起来了，就是我们这个二极管损坏啊，如果有同样的也可以装一个 同样的，如果没有同样的话，就像我这样从旧版里面就废物利用，还可以省点钱又耐用，是吧？ 接上显示屏，再试一下，这台显示器已经安装好了，成功修复。看看我们这个指示灯，一关一开，指示灯也亮了，屏幕也出图像了，我们接上信号， 接上我们这个测试信号，看看 这个显示器已经成功修复了，谢谢大家观看。喜欢文悦电子的视频请你点击关注、点赞、收藏、转发，谢谢，我们下期见。
76勇闯未来
02:13查看AI文稿AI文稿联想 l e 七装显示器支架壁时，如何把底座拆下来？ so you can unset it unset it okay。 这最主要是这个按下，按下来，这个可以敲上来，这个这个圆的啊。 拿点东西把它敲。 okay don't you care that's all i。 这个是螺丝，嗯，这个已经拆过了，给拧下来拧下来。 okay okay got in this 是 四个孔 堆在那个显示器那个支架壁上，本来是有个胶的，有个胶的，用点东西把它挑起来就行。 嗯， 是，这个应该是键扣在上面 用 car code， 英文 car code 你 听。
32沐光而行

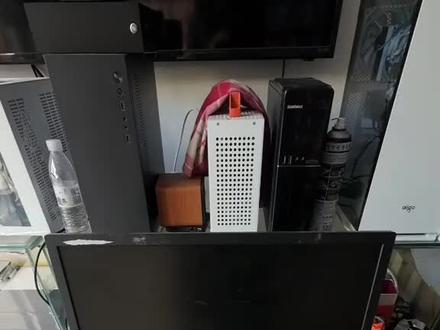

02:37查看AI文稿AI文稿工作台上一台联想的显示器，它的故障是不通电，接下来咱看下故障现象，我们将显示器通电，然后按下开机键，智能不亮，没有任何反应。接下来咱进行拆机， 因为不通电，所以我们先要拆下电源进行测量， 先来观察一下电源板没有明显的损坏痕迹，再来看一下主板，家里通电进行测量， 主电压输出一点四五二，明显不对，输入二百三十四正常，请找直流三百三没问题。 取下主板再进行测量，取下主板之后，电源回到了八点二伏，看下主板 主供电的问题啊，主板上的主供电问题，我们拆下主板进工作台进行维修， 将主板放到我们的工作台，然后我们测量一下关键点的阻值，在机箱上测量是主板主供电短路，找到问题我们就直接进行维修， 我们将我们的电流标调到两伏三电流热成像看一下，我们用热成像能明显的看出来，就这个就坏掉了， 我们取下进行测试， 背光已经亮了，已经显示无信号了。接下来我们装机进行测试，显示正常，完美修复，接下来进行老化测试，没问题的话就可以交付用户了。

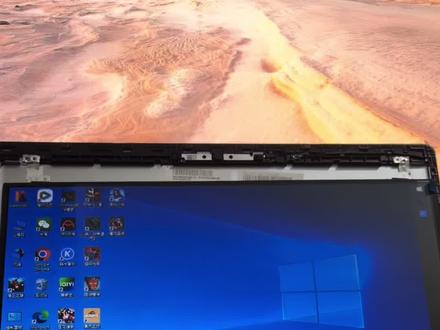

04:38查看AI文稿AI文稿联想 s 四一杠七五笔记本换屏完整教程！这台本子原本的屏幕白屏加底部紫粉色彩条不显示，但电脑其实是好的。判断是屏幕坏了， 先接 hdmi 外接显示器，开机外接显示器正常显示，说明主板显卡都没有问题，就是屏幕本身坏了。 确定是屏幕问题，我们直接开换。拆机前准备拆 b 壳，关机，拔掉电源，开始拆机。先把屏幕下方左右两个橡胶堵头扣开，里面藏着螺丝。 拆掉这两颗隐藏的螺丝， 用撬片从边角开始慢慢撬开 b 壳边框，这里不要硬掰，避免卡扣断。 边框拆开后屏幕就漏出来了。 拆下旧屏幕，拧下屏幕四周固定螺丝， 把屏幕轻轻往前放倒，露出背面排线。撕开固定排线的胶带，捏住接口，垂直向上拔掉平线，旧屏幕就拆下来了。 新屏幕的拆封，拿到新屏幕的时候小心拆封，避免损伤到屏幕核。 对一下，接口 和旧屏完全一致。 把新屏放到框里，先对位再接线。很重要的一点是，接好线后第一次要通电测试。把屏线插回新屏幕，插紧， 先不扭螺丝，直接开机测试，屏幕点亮显示正常，无亮点无白斑，说明完美兼容。测试没问题之后可以关机， 贴回胶带，固定排线，固定屏幕，然后装回边框，拧回屏幕四周固定的螺丝， 这里可以把屏幕的膜撕了。 把 b 壳边框对准卡扣，轻轻按紧，装回两颗隐藏的螺丝，盖上橡胶堵头， 最终再测试一遍就可以完工了。全部装完，再次开机， 屏幕显示正常，亮度均匀无瑕疵。换屏完成，这台笔记本又可以正常用了。

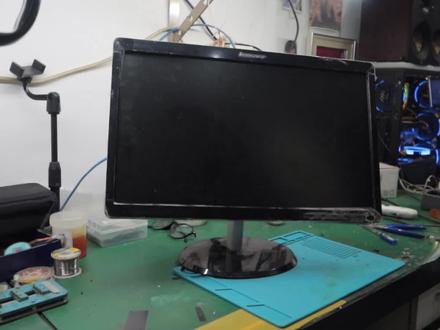

03:04查看AI文稿AI文稿今天来维修一台联想液晶显示器，现象是开机后屏幕会出现闪屏现屏，这种情况是屏幕液晶有问题了，需要更换液晶显示屏， 现在这种显示器本身也不贵，所以一般修到的都是单位用户的。来看一下，这是一台二十二寸的 led 液晶显示屏，准备开动换屏。 i love you i。
03:22查看AI文稿AI文稿今天给这台老电脑换一个屏幕， 旧屏幕已经被我拆下来了呐，看你们能看到裂了，小孩子拿着他放床上，然后两个人在那打闹，直接把这个屏幕干碎了， 报废了。 这也是已经不是原装的了，之前我弄碎过一个啊，已经换过一次了，这个这个不是原装的， 然后这个是今天买回来的，准备把这个换上去。 电脑是我当时一五年买的，也算是跟了我十多年了。 排线扣上去之后先试一下机，看正常屏幕亮吧，别等下装完了，屏幕不亮老尴尬了。 开机 ok， 这个联想的老电脑换屏幕很简单的， 就是只要把它扣下来，把这个外观这些装饰条扣下来，扣下来之后就一个排线拔下来，然后把新屏幕的排线装上去，测试一下就 ok 了。 ok， 两瓶了， 可以了，没有问题，关机装回去。 然后这台机器也很久没清过灰了，装好之后顺便给它清个灰，一共有四颗固定屏幕的螺丝。 ok， 这个屏幕装好了，然后这个条给它装四条，给它盖回去 开机两屏了。
10:17查看AI文稿AI文稿好，现在我们开始维修这个显示器，显示器本来的故障呢是不通电的，现在，呃之前已经拆开出来了，呃，电板已经定回来了，现在进行更换。 它这个型号呢是那个呃联想的二七 v 二七三五二十七寸的 i p s 屏啊， 那我们打开看看，联想显示的做工还是可以的，你看这里还有多少那个保护。 电板的话一般我们要更换的话是呃螺丝已经拆过了，之前我们直接拿出来换就行了。嗯，这里有个卡扣不对应。好啊， 这里呢也有卡扣的啊，这个位置 旧的拿出来，因为之前师傅已经做过检测了，是有有进没有出的，有输入没输出。嗯，直接更换， 那卡扣卡到位换电板的话技术含量不是很高啊，只要判断好呃拆装到位就行了， 要注意就手不要乱摸，因为它呃有有橡胶电板里面有，有垫在里面的，如果不知道的话直穿那个手指啊，会会伤会烧焦啊。 啊，现在可以把那螺丝也上了， 这个黑色呢就防止它会有一个，嗯，就就这隔离。 嗯，这个还是要对齐啊，螺丝也对齐，这个是平线，平线是接到显示器里面的那个平要卡到位 过一下防护 哦，拿下来进来嗨嗨，你老老实来 啊。这里的话是是把那个线都接好，他每一个线的那个口呢？都有对应的那个，嗯，都有都有对应的卡口的 呐，这个位置这里呢做完之后有一个粘一下，不要让线那么乱就可以了呐。然后把螺丝上好， 连线的话这里有螺丝，一般的话这里这里很多是没有的，所以他这点做的还可以啊， 一二三。嗯，可以，卡紧了，这里还有两个， 一般我们休闲器的话先试一下再盖盖子 啊，有，有电有灯，亮了，之前是没有灯的， 那这个就正常了。呃，要连接连接到电脑里面来试一下，我们装起来先， 原来的故障是不通电了，现在已经通电了，我们盖起来等一下再连电脑再测试一下 详细的。四边有卡扣的，拆的时候注意用，不熟的话有时候会把那皮搞坏了，也是有技巧的啊。 hahaha， 那严丝合缝，因为这个呢，很多是卡扣，不能硬来，要多搞指示。嗯，严丝， 然后我们开机试一下啊， huhh 啊，兄弟们，看到没有？效果出来了，很漂亮啊。 呃，再调一下那个分辨率就可以了，分辨率这个就不显反，显示就正常了，我们这边然后再 再用它烤它两个小时， ok 的 话我们就再送上一个客户就行了。
