大家好,欢迎收看本期视频,今天给大家分享一下如何制作一个大功率的可调电源,接下来我们一起看一下如何进行制作。 首先是需要准备一个大号的散热器,四个 n 莫斯管,型号是 l fz, 四四 n 或者是三二零五。 因为这个可调电源的输出功率有点大,所以尽可能的选择散热器大一点。将这四个莫使馆全部安装到散热器上。这四个莫使馆是并联使用的,所以不需要在莫使馆与散热器之间做绝缘。在每个莫使馆的原籍分别焊接上电感线圈, 这个电感线圈可以自己用一点五平方的线找一根铅笔在上面长个八十九圈。这个线圈是储轮线圈,跟莫斯管组成一个 buck 电物。在线圈的另外一端,用一点五平方的导线将他们全 全部连接在一起。四个莫斯管的原籍也用一点五平方的导线将他们全部连接在一起。 这是一个二十二 k 四分之一瓦的电阻,把这个电阻并连在莫使馆的三级还有原级。然后再把四个莫斯管的三级全部用导线连接在一起。这个电阻是四个莫斯管三级的下拉电阻,他可以避免这四个莫斯管的三级悬空, 在电路工作的时候可能会出现不稳定。在莫使馆的漏机焊接上一点五平方的导线,可以用红色或者棕色的导线代表电源正极。再准备一条一点五平方的蓝色导线备用。这条导线是电路的负极, 这是一个十 k 的可调电阻,这个电阻是莫斯管三级的分压电阻,他可以用来调节整个电路的输出电压,这是一 个十 k 四分之一瓦的电阻,这个电阻一端连接莫使馆的三级,另外一端连接可调电阻二角的滑动端,他是莫使馆的限流电阻。 可调电阻的一三角式固定端,分别连接棕色还有蓝色导线,也就是电路的正极还有负极。 现在这个可调电源的主电路就搭建完成了,接下来是需要搭建温控电路, 准备一个七八幺二三端稳压管,这个稳压管需要用导热垫安装到三个片上,避免短路。他是用来给温控电路提供一个稳定的十二伏直流电, 如果你是直接用十二伏电源供电,可以取消掉这个原件, 准备一个 ir fz 四十 n。 莫使馆同样也 需要用打造电进行绝缘。这个莫斯管是温控电路风扇的开关管,用来控制风扇。准备一个十 k 的可调电阻,这个可调电阻的一二角需要并连,然后再把两只银角焊接到莫斯管的三级还有原级。 这是一个十 k 的 ntc 热门电阻,这个电阻的组织会随着温度的增加而变小,把它连接到莫使馆的三级还有六级。 七八幺二三端稳压管中间的银角是接地端,也就是电源的负极,用导线把它跟主线路的蓝色导线相连。温控电路上的莫使管原机也用导线连接到电路的负极上, 在主电路的正极,也就是棕色导线上,连接一条导线,接到 七八幺二的一角输入端,七八幺二的第三角是输出端,会输出一个稳定的十二伏直流电。我们可以找一个十二伏的直流风扇,这个风扇是给电路进行散热的,风扇的正极接七八幺二的第三角输出端, 负极接温控电路,莫使馆的漏级,这个可调电源就有大件完成了,他的供电是二十四伏直流电输入,二十四伏输出可以在零至二十四伏之间进行调节。 这个散热风扇是由这个 ntc 热门电阻还有可调电阻决定的,可以调节可调电阻来改变散热风扇开启需要的温度, 这个可调电阻组织调的越大,那三个风扇开启时需要的温度也就越低。在常温下,我们需要把这个风扇调成不能转动的状态加热,这个 ntc 热门电阻组织 小到一定程度,这个风扇就会开始工作,这个 ntc 热门店主可以紧贴主电路的莫使管,当主电路开始工作,莫使管达到一定温度,这个风扇就会自动启动,开始进行散热。 线圈的这一头是可调电源的输出,正极,可以在这里加一个合适的消特机二极管进行整流,蓝色线是输入还有输出的总负极,这个电源是一个非隔离型电源。 接下来我们找十二伏的灯泡,五个并联测试一下这个可调电源。我们制作的这个可调电源,他的输入电压是十二伏至二十四伏,你可以在他的输入端接上十二伏或者二十四伏的电源,是配气, 慢慢的调整这个可调电阻,就可以改变他的输出电压。这个可调电源的 输出功率越大,那四个莫使馆上面的温度也就会越高,当温度达到一定的程度,这个上的风扇就会自动的工作,这个开启温度可以调整可调电阻进行改变, 当莫使馆的温度降低之后,这个风扇也会自动停转。如果你嫌这个电路比较麻烦的话,也可以直接用十二伏电源给这个风扇供电,这个风扇就会一直工作进行散热,代价就是工号变大一点。 因为这个可调电源的输出端并没有整流率波,所以也只能测试一些存感性或者主性负载。如果 你想得到一个平滑的直流电,那就需要增加一个肖特机二极管整流,然后再增加一个耐压三十五伏或者五十伏的电解电容进行滤波,容量可以选两千至三千微阀。这个是可调电源的电路图, 上面是主电路,也就是可调电源,下面是散热电路,主电路其实就是一个字,机 bug 电路。如果你想看懂它的原理,那你首先得学一下 bug 电路的工作原理, 因为这个可调电源它是属于非隔离型的,所以你这个电源的输入电压一定要是隔离电源,否则使用的话会非常的危险,感兴趣的朋友也可以自己动手制作一下。
粉丝9.8万获赞34.0万

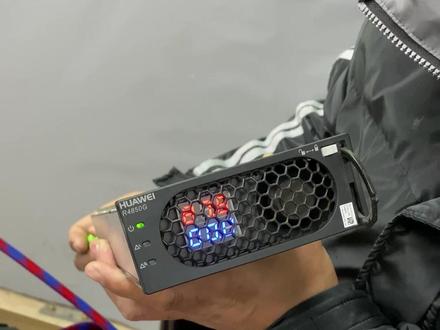

华为可调充电器怎么样正确的使用?今天我们说一下这个华为 g 二的充电器,首先我们拿到这个充电器,第一次可能不知道怎么调, 依照这个原则,充电之前要先调节好电压,电压要对,然后再把这个充电器插到这个电池上去充电,然后再调节电流,下面我们实际来说一下,这个是电源线哦, 然后我们看这个可调,后面有两个下面这个小的旋转按钮,这个可以旋转的,这个是电压调节按钮,这个大的是电流调节,这个旋转按钮 顺时针是加大电压,逆时针是减小电压,这个电流也是一样的,这是加大,这是减小。然后我们今天充的是一组 九号电池的七十二伏的锂电池,满电电压是八十四伏,现在我们开始使用这个华为,首先我们要把这个可调充电器的电压值调到八十四伏,上面那个红色那个是那个是电压的 差不多,这里就是调这个电压,有个原则,你宁愿调的电压低一点,也不要超超过这个电池的这个电压值,像这个七十二伏的锂电,满电八十四,如果说你要八十五,这个电池就会损坏, 调完了电压这电压就不要动了。然后我们把这个插上去充电,现在我们看到的这 这个电压是这个电池磁石电压,也就是现在有的电,这个电压就不用调了。然后下面是电流,现在是十七安,我们可以根根据自己的需要调这个电流哦,扭这个啊,往逆时针扭,那是降低,然后我们看一下现在是十一安, 对啊,这就是一个华为可调的一个调节,我们建议长期使用,过夜使用的话电流不要超过十五万, 然后临时的话可以到二十五安,这样子就像我们用的蚂蚁保护板,他的默认的充电最大电流是二十五安, 如果说长期用操作这个电流来充电哦,电池就容易产生衰减损坏。然后有需要的或者了解的朋友也可以私信我,我们有这个华为可调, ok。

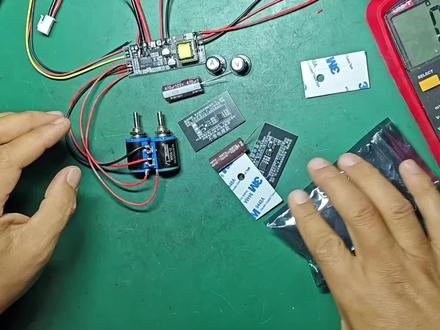

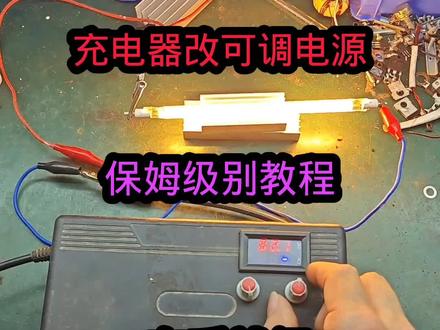

收到老铁寄过来一台充电器啊,来看一下充电器怎么参数,然后呢,给他改成可调电源, 可以看到这个充电器的话,输入功率是七百瓦,然后输出电压七十三伏, 输出电流十安,那么这个充电器老铁要求改到零到一百伏啊,零到十安,但是改不了,只能零到七安,总功力不变啊,给他改成零到一百伏,零到七安搞定。接下来看一下啊,充电器的主板啊,这个主板呢,相当大啊,设计的话相当也不得啊,又缅甸主都不给, 最起码要有一个热敏电阻啊,然后两个一百五十微法的电容,这个是管子,是四十六安的六百伏的,然后使用的是三八四五芯片,可以改啊,这个位置呢,没有热敏电阻啊,给他增加一个 电阻啊,防止这个冲击啊,后面这个整流管没有了啊,给他装一个上去,看下这个充电器是不是好的先。然后呢,后面给他装一个整流管啊, 参数为十六安六百伏的啊,然后测试一下这个充电器能不能正常工作。然后呢?十八伏左右供电啊,直接找到启动电阻短接,就这里短接一下,然后看到电流是一百多毫安啊,正常了,然后看一下后面的灯亮不亮啊, 后面灯已经亮了,证明正常了,输出了,这个充电器可以直接改了。充电器正常啊,然后就是来做一下记录啊,然后这边我看一下这个位置啊,那么这个位置的话就是七角, 然后这边对应的话就是一角二角,然后七角跟过来啊,这里有一个启动电阻,再过来这里还 还有一个启动电阻是串联的,给他掐断启动电阻啊,从这里划断了,然后这边是一个二次供电,他是一颗二极管,然后通过整流通过这边,然后这里有一个电阻直接夹到这个 三八四五的七角啊,然后这个是滤波电容,这里呢就需要把这个电阻短接,然后把这个二极管的二次供电正极的前面啊,这里划断,他这里二次供电啊,二极管的前面已经划断了,然后呢这个电阻一根线短接,然后呢这个是 电压表,三八四二和三八四四需要十六伏启动,三八四三和三八四五需要八点四伏以上启动,然后这个是三八四五啊,那么直接用十二伏就可以了,满足条件就可以。这个辅助电源的话就是十二伏了啊,没改,他就是十二伏改, 改过之后就可以达到十六伏,不用改啊,所以说直接装就可以了,因为满足条件他是三八四五,直接用十二伏电源就可以了。然后呢后极部分啊,这里有两颗整流管啊啊,这个位置这两颗, 然后在他前面掐断啊,这里已经掐断了,然后这个光偶的话,这边是一角,这边是二角,可以看到这个小欧点,小欧点就是一角,刚好就在里面。 然后给他掐断啊,给他从这里掐断二角的话,也可以掐断,也可以不掐啊,都可以。那么这个板上面就处理完成了啊,没有多少东西断掉。启动电阻,断掉二次供电前极, 然后有电阻在七角的位置的话,给他短接,后极断掉。供电光偶一角断掉没有了。然后呢可留手板上面处理啊,就是给他连接两个电位器,一个调压一个调流十 k 的,然后这边这个辅电小 啊,十二伏,直接连接这边十二伏就可以了,风扇的话可以后面再再接啊,先把它调试好光偶一二角,给他引出两根线,一根正,一根负。这个表头的话,这两根线专门加粗的啊,因为电流比较大, 好,就这样子处理好了,直接连接线路。然后呢辅电小板啊,上面有三根线,我用的这个辅电的话,是专门有固定颜色的一个线的,然后红黑线连接这边电容的正负极就可以了。这边也是正负极对应 白色线啊,需要连接到二极管的正极这里,因为这个白色线他没有整流啊,需要整流,然后他这里有个电容滤波才能给他供电。很多老铁做错了,直接跳过这个极管,加到前面就不能工作。 然后呢,这里会标有一个光偶的一角和二角,直接连接光偶的一二角,剩下这两根就是输入端啊,输入正极负极,直接连接后极的绿波令容正负极就可以了,这样就处理 完了,好输入啊,连接这边的正负极就可以了,这个电容的正负极啊, ok, 搞定,现在来测试。测试之前啊,把这个调压的定位器啊, 给他调低一些啊,调一点点就行了。然后呢,就是进行低压测试啊,给这个小板上面供电,供十二伏,让他这个表头亮起来。这里供的就是十二伏啊,然后前几部分呢,给他供一个低压啊, 这里话就攻个十二伏吧,十二伏来测试一下电路能不能正常啊,然后直接把这边正极啊,直接连接这边 这个七角啊,这个芯片七角直接连上去就可以了。然后呢,可以看到他输出正常了啊,输出正常了就没问题,这里把这根线固定啊,然后我们来调一下电压,看一下能不能动啊,调高一点,调高就可以了,因为输的电压比较低,他调上有极限啊,因为这个三八四五占空比只有百分之五十,然后三八四二和三八四四,他是百分之九十 九的占空笔啊。现在正常啊,能调了,直接去掉这根线啊,直接上二百二就可以了,串联一个灯泡啊,然后输入电路里面啊,直接给他串联一个灯泡啊,直接插上电啊,就可以了,安全一定要第一位啊,插啊好,直接亮了啊, 然后调节一下啊,看一下好,调节没问题。看到没有?看最高多少,如果把电位器调满了,还没达到理想的电压的话,可以调那个校准电位器啊,调最高,那么零到一百伏。老铁要的是零到一百伏啊,那么我们然后调这里啊,给他调到一百伏就可以了, 这一个是一个是电压校准啊,一个是电流校准,给他调电压就可以了,然后调这个电压校准啊,给他调到一百伏啊,因为他这个电容的话,这个耐压他也是一百伏的,所以说最好不要超过一百伏啊,这个是安全第一啊,调到一百伏给他就可以了 啊,现在是九十九点几了啊,一百伏了啊,不要调到一百伏啊,调到九十七九十多伏也得了啊,不要太高得了, 那么这个充电器就已经工作正常了啊,没问题,如果他这个电压不是很稳啊,我们需要注意的问题就是 他这个一角和二角啊,这个三八系列芯片,一角和二角他并联了一个电容,假设他上面是一个幺零四,他这个上面就是一个幺零四,这样会导致这个电压不是很稳,我们调高的时候不是很稳压,我们需要把这个电容给他改改小一点,打成幺零四以下,比如说幺零三呢,二二三呢?都可以啊, 啊,就是这么多啊,三三三也可以啊,都可以。下面我就给他换成一个二二三,这里的话就把他这个幺零四啊给他换成了这个二二三一角,二角上面冰凉的电容容量越大,稳压越慢。 然后呢把他原来这根线啊给他连接这边输出正负极啊,还有需要一个注意的问题啊,在这个电动车充电器里面啊,这个品字头,他这个蓝色线是代表正极,然后这个棕色线是代表负极。 注意啊,这一点我们就按照他原有的样子给他弄回去,因为老铁是用来充电池的,这个不管,跟他说一声就可以了。然后呢这里电流就给他调成七安了啊,短接输出看一下,达到了七安没问题啊,然后给他 装外壳就可以了,然后就是清洗一下这个外壳,给他开孔,把这个放进去,搞定,外壳就已经装好了,非常亮货。 然后呢就来测试啊,以防万一。有电线路线有问题啊,直接先串联灯泡插上去好输出啊,正常的啊,没问题啊,调低啊, 下面带窄就要去掉这个灯泡啊,要带窄的话就要去掉这个灯泡,然后呢就带窄一根啊,一千瓦的灯管啊,调调节电压啊,没问题啊,零到九十九伏啊,没问题,调电流看一下啊,电流也是没问题, okay, 带载没问题。好,那么充电器改口条,电源就搞定了,这边是不串灯泡啊,串灯泡是带载不了复杂的,带载能力很低啊。 好,那么这个充电器就改装完成了啊,我连续改过几十套啊,都是一次性成功的,只要你们注意细节啊,都是一次性成功的,没什么问题的啊,那么这个充电器就 ok 了啊, 零到九十九伏啊,电流零到七安,因为这个灯管他最大的就是二点七安啊。好,那么视频在这里,感谢大家观看,双击关注,一起搞电路。
