电源管理芯片8671a各脚功能

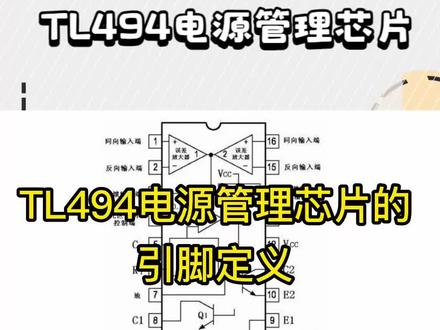

大家好，这是一个 tm 四九四的电源管理芯片，咱们今天来看看这个芯片它的一个一秒定义。这个芯片呢是一个开关电源上经常用到的一个电源管理芯片，它的额定频率在二百 k 盒子。 来看一下这个电源管理芯片，我们从这个第一角开始。第一角和第二角是内部乌沙放大器的输入端，一角是铜像输入端，二角为反向输入端。那么第十五角和十六角呢？是内部无沙放大器二的 两个输入银角，十六角是铜像输入端，十五角是反向输入端。我们看第三角，第三角是他的一个反馈银角，他是反馈给内部一个 pwm 控制器一个信号，从而使这个内部控制器调节他的占空笔。第四角是死去时间控制银角， 四角的电压越高，那么他控制的这个死机时间就越长，那么输出的粘封笔就越窄，他的电压越低，那么他的死机时间越短，他控制的粘封笔就越宽。第五角和第六角是他的定时电容 和定时电阻，这两个银角外界一个电容和一个电阻，使内部产生一个巨直播的正大信号。第七角呢是接地银角，第八角是第一路方波输出的一个银角。第九角和第十角是内部的两个插圈管，发射机经过输出以后，两个银角接地。 第十一角是第二路防磨输出的一个阴角，第十二角是宫殿阴角，他的电压在七伏以上，低于七伏，这个芯片就会停止工作。第十三角是输出控制阴角，当十三角为高电瓶，那么十一角和十二角会输出两路脉冲， 当十一角为高电瓶，那么八角就为低电瓶，八角为高电瓶，十一角就为低电瓶，十四角呢是五伏基准电压。输出角十五角，十六角，那么是乌沙发大界二的两个输入银角，十六角是正向输入角，十五角是反向输入角，那么这是这个芯片的一个银角定义。好，今天的视频就到这里，感谢大家的收看，我们下期再见。

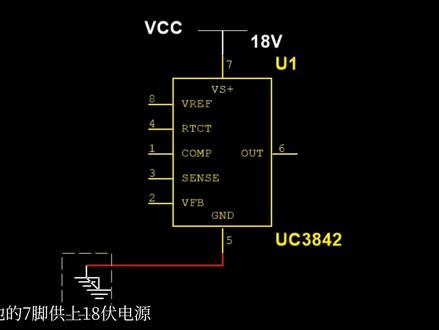

今天我们来直观的演示一下电源管理芯片三八四二的一些角位功能。首先我们给他的七角供上十八伏电源，给他的五角接地。现在我们用一个万用表， 在三八四二没有接其他元气键的情况下，测量他八角的基准电压，他的八角会输出一个五伏的基准电压，这个三八四二输出的五伏基准电压，我们会将他作为电源供给四角的正当回度， 作为正当电路的工作电源。现在我们开始配置正当电路，为了方便演示，我们这里用的是可调电阻和可调电容， 将这两个元气键串联起来，电阻一端接八角的五伏基准电压，电容的另外一段接地，然后将四角接在电阻和电容之间，这样正当电路就形成了。 现在我们将一个四拨七连接到这个三八四二的四角，观察一下三八四二四角的输出波行，我们可以看到 视角输出的是一个锯齿拨，我们调整电阻 r r 的组织，可以看到锯齿拨的频率随着 r r 的变化而变化。 如果调整下面电容 c 一的大小，也可以看到这个锯齿波的频率随着电容 c 一的大小变化而变化。 也就是说这个三八四二的正当频率是由电阻和电容共同决定的。当然要推动开关电源的开关管还得靠六角，我们现在将六角连上四波器，观察一下他的波性， 可以看到六角输出的是一个方波信号。如果我们现在在调整电阻二二二的组织，可以看到二二二的组织的变化，会导致六角的方波的频率变化， 调整下面电容 c 一的大小也可以看到他对六角输出的风波频率也有一定的影响。好，接下来我们看他的一二三角的功能，一二角 是因为会和光偶相连，在这里我们没办法模拟光偶，所以跳过去，那么三角是他的电流检测角，在这里的话，我们用一个电压给他一个反馈模拟信号，通过反馈回路反馈回来的电压 会跟三角内部的一个一伏的基准电压相比较。我们现在调整反馈电压，当反馈电压高于一伏的时候， 那么六角不输出方波信号，当反馈电压低于一幅的时候，六角才输出正常的方波信号去推动开关管工作， 这就是电源管理芯片三八四二的大体工作过程。谢谢观看。

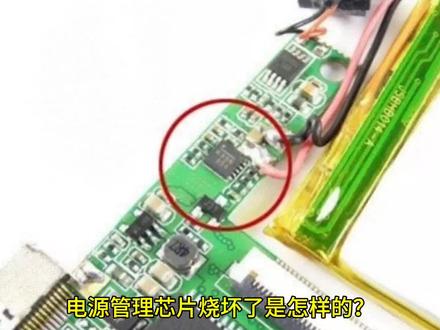

电源管理芯片烧坏了是怎样的？电源管理芯片是现代电子产品中非常重要的一个组件，它的作用是负责为各种电子设备提供稳定的电源。 然而，就像一切事物都有两面性一样，电源管理芯片也存在一个潜在的问题，烧坏。那么电源管理芯片烧坏会表现出哪些特征呢？一般来说，他们可能会出现组织变短路、烧黑、烧糊了，有电压进去，没电压出来、 电压输出不正常以及烧坏了，测对地组织短路、组织变小等症状。首先，组织变短路说明芯片内部的电子元器件出现了断路或者短路现象， 这通常是由于芯片表面产生过热或者其他因素导致。接着，烧黑、烧糊了，表示芯片表面产生了高温烧焦， 可能是由于过热或者工作环境恶劣导致的。其次，有电压进去，没电压出来，说明电源管理芯片内部的功率开关出现了问题，导致电源无法正常输出。 最后，电压输出不正常，可能表示芯片无法稳定的为设备提供电源，导致设备无法正常工作。总结一下，电源管理芯片烧坏的原因可能是由于过热、环境恶劣、设计不良、材料质量等问题引起的。 因此，我们在使用和维护电源管理芯片时，一定要注意避免过热，并且要确保芯片的工作环境符合要求。

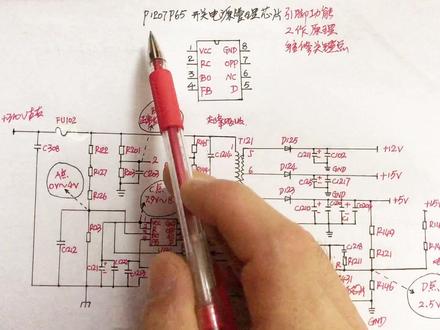

大家好，我是小陈，今天这一期视频我们来聊一聊 p 幺二零七 p 六五、开关电源管理芯片的引脚功能、工作原理以及维修的关键点。首先我们来说一下它的引脚功能啊， 这个芯片它是有八只银角来的，第一只银角 v c c 是芯片的供电银角和输出电压保护银角二 r c 斜拨补偿。 三 b o 该芯片引角四过压欠压保护引角，当电压大于四伏和小于零伏时，芯片停止工作。四 f b 反馈控制。五、内部莫斯管的漏级六 n c， 也就是空角七 o p p 功率保护八 g n d 就是接地引角。我们再来讲一下它的工作原理啊， 首先他三百一十伏左右的直流电经过这个电容 c 三零八进行滤波之后，再经过保险丝， 然后到了这里分成了两路，一路经过这个 t 幺二幺快感变压器的初级钥匙从一角输入，然后从二角输出， 然后加到这个电源管理芯片的第五支音胶。哎这边呢 发他经过这三个启动电子，经过这个电子进行侧脸分压，然后加到这个电源管理芯片的三号引角，当这个电源管理芯片得电之后， 就会从他的一角输出一个八点五伏左右的电压，然后提供给这个 c 幺二幺这个电容进行充电，当 c 幺二幺这个电容的电压充电到八点五伏左右的时候，那么这个电源管理芯片 内部进到电路就会起震，莫斯管就会工作在开关状态。当电容的电压上升到八点五伏左右的时候，那么这个电源管理芯片就不会再给这个一号引脚 提供电压，那么他就由变压器的三角四角钥匙，然后产生交流电给这个 c 幺二幺进行充电。当墨水管导通的时候，触及钥匙一 二阴角他就会所能，而当墨水管截止的时候，一二牙齿储存的能量他就会释放，那么 五六七四级要组，他就会输出十二伏十五伏五伏的电压，五伏的电压他经过 d 幺二五进行整流，然后经过 c 幺二幺幺进行立波之后， 然后输出一个十二伏的电压。六号眼角经过 d 幺二四进行紧流，然后经过 c 幺二五进行滤波之后 后再输出一个十五伏的电压。七号眼角经过低压二三，再经过这四个力波电容进行力波之后，然后输出一个五伏的电压。我们来看一下这边的稳压电路啊，当五伏十五伏的输出电压过高的时候， 那么他就通过这五个电池进行串联分压之后，然后提供给这个四三幺稳压芯片进行稳压，然后通过光偶反馈给电源管理芯片的四号引角电源管理芯片的内部控制电路， 从而控制内部粘空笔输出的大小，从而调整他输出的电压。我们再来看一下他关键点的 电压， a 点的电压他是一个过压欠压检测点，他正常的电压是零伏至四伏左右， 小于零伏或者大于四伏他都会停止工作。我们再来看一下 b 点啊，他 b 点是一个直流母线电压检测点， 正常的话大概在一点九一伏左右，电压过低的话他显示 pl 了， 电压过高的话，他会显示一个 ph 空调挺直工作，我们再来看一下他十一点这里啊，十一点就是芯片供电引脚，正常话是七点九伏至八点九伏左右，第一点的话他是一个基准电压，二点五伏，他大概的工作原理就是这样子啊。 有不明白的朋友评论区留言，好了，今天的视频就讲到这里，有喜欢的朋友双击加关注，我们下期再见。

电源管理芯片是什么东西？电源管理芯片是什么的？那这个电源管理芯片到底有什么作用？在本期视频我一一为你解答。这时候前方高能注意听了， 一是什么？电源管理芯片属于模拟芯片，是电子设备的电能供应心脏。二干什么负责电子设备所需的电能变换、分配、检测等。广控功能，主要识别 cpu 的电源振幅值， 产生相应的短波，促进后电路的功率输出。三作用，提供驱动信号迈宽，控制过压和过流保护功能。

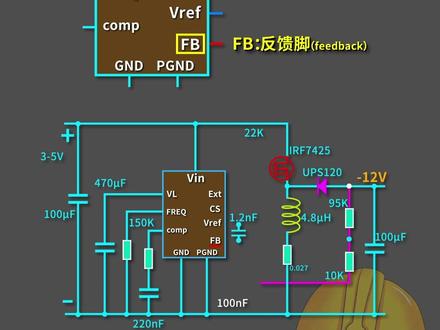

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，它的影角你都了解吗？ freq 指频率，用来设置开关管驱动信号的频率，通过在这个角与地之间串联一个电阻来设定 comp 值补偿，在角与地之间接电阻和电容，对芯片内部的运放环路进行环路补偿，使运放电路工作稳定。 fb 是反馈，用来设置输出电压。 v r e f 只参考电压，这个芯片会输出一点二五伏或二点五伏的稳定，参考电压。 c s 是电流采样角， 用来检测流过电感的电流。 ext 连接外部开关管的门级，用来控制开关管的导通和截止。 gnd 是接地。 p， gnd 是电源， dvin 是电压输入， vl 是供电。

大家好，咱们今天来看这个电路，这是一个 vip ela 的一个电源管理芯片，和上个视频我们讲的 vip eira 这两个芯片有相似之处，他们的银角功能都是一样的，包括芯片内部的一个集成电路，内部都集成了一个启动电路和铅压过压过流 过温保护电路，这个芯片它的应用电路非常广泛。我们来看一下这个电路的一个工作原理。二百二十伏交流输入，上面为火线，下面为顶线，经过一个保险电阻经过整流二极管经过电容力波这一点经过一个电杆 经过电容，那么这一点就是一个三百伏左右的电压。五六七八角是内部芯片的开关管的漏机，经过漏机以后，然后一二角是芯片的 sg， 也就是它的原机输出。第三角是它的电流检测影角，第四角是内部供电影脚，这个供电的 电压是九伏到三十八伏，九伏到三十八伏，当这个电压低于九伏，那么内部的前压保护电路就会工作，是开关管截止。当电压高于三十八伏，那么内部的一个关押保护也会工作，是开关管截止。当五六七八角得到一个供电以后，电压会经过内部的 其中电路送给四角，经过四角的外接的一个电容充电电压充到十五伏以后送给四角，再经过内部的一个真量电路控制内部的一个开关管导通与截止这个芯片，它的固定频率为六十千合资。这是一个十三瓦的一个电源管理芯片，当六角输出以后， 经过一个电杆储能电容率波，然后输出，当开关板倒通以后，那么这个线圈的方向是左正右负，对线圈充电的同时经过绿波输出，开关管断开以后，让他方向变成了左负右正， 线圈开始放电，电容也开始放电，然后输出，那么这一点的电压就会经过二极管给四角提供一个供电，当这一点的电压超过十五伏，那么他就会击穿这个文压，二极管反馈给三角，那么三角就会经过内部的继承电路，使开关管截止，开关管截止以后，输出电压降低，使这一点的电压低于十五伏， 看这个电阻，这是一个放电电阻，也是一个假负载电阻。这个耳机管是序列耳机管，当前集的电源断开以后，电杆就经过电阻，经过耳机管回到线圈的负极，那么这就是这个芯片的一个工作原理。好，今天的视频就到这里，感谢大家的收看，我们下期再见。

啊，今天呢，我们设计一个电路，来研究一下 tl 四九四这个电影管理芯片，他的四张， 也就是私区时间控制音交的控制电压与输出的私区时间之间的 关系，研究这个关系，我们先设计一个电路，我把这个电路图画一下，这个先画一下这个四九四这个芯片。啊，手工画的， 这个七角的，我们直接接地，五角的接一个正当电容接地，这个六角的接一个正当连组也接地，这是一个正向书，这也是个正向书。 嗯，三角的是控制输出 pwm 信号，占空笔的，他的电压是零的时候，输出的占空笔是最大。为了不让三角的影响四角啊，也就说三角可以控制输出的信号的占空笔，三角的电压会影响 输出信号的占空笔，四角他的电压也会影响输出的占空笔。为了研究四角，我让三角的电压为零，让三角为零，那么这个内部运算放大器的，也就是十六角和一角 正向竖端，我让他接高点，那就是接这个五副，这是十四角，十四角的我们给他接到，接到十六角上 也就接到一角，这个十三角的如果接高电位的话，他输出的是两路反向的 pwm 信号，如果十三角接低电位的话，那么输出的实际是 一路铜像的，我现在需要两路反向的，所以我接高电位就十三十四角接在一起，这个角是电源供电，间接 vc c 的啊， vcc 也就是接电源， 这是十二角，这九角和十角的是内部三极管的发射机输出的，我就研究九角，十角输出的信号，如果八角和十一角不适用的话，那么他们是接到电源上， 这十一家和八家全部接在电影上，因为他内部是三极光的气垫。 九江输出的信号了，是通过一个一 k 的电阻写的，十交的输出的另外一路信号也是通过一个一 k 的电阻接地，这一点引出的信号就是一路，这一点引出的， 这是两路信号，这两路信号呢是反向的，我随后就用识播器来测量这两路信号的这干空笔的改变情况。为了控制死角的电压，我采用这样一个电路，就是用一个 滑动变阻器中间出头的做一个分压引入到四角，这个是接地，使用一个五 k 的电阻，这一段要接入一个分压变组，也使用五 k 这个电阻接在电源上，如果是采用十二伏 供电的话，这个地方能最大分的六负的，也就是滑片在滑动时在四角可以获得最大为六负，最小为零负。通过滑动电子器滑片的调整，改变四角的电压，从而 观察输出的两路 pw 信号的占空笔，研究一下四角电压 a 两路 信号占空笔的影响关系，这是我们初步的一个设想，就用这个电路来搭建实际电路，电路啊，我使用面包板啊，已经搭建成功了， 我用石锅器来检测这两路啊。 pwm 信号，我用万用表来测量第四家，也就是 tl 四九四第四家 的电压，我用双通档的识破器分别展示从十角两路输出的 pwm 信号，通过电尾器来调整四角的电压， 因为现在四角的电压为零，这时候他的占空比是四十八点，这时候达到最大调整就是使四角的电压升高，我们看一看输出信号的四驱时间有什么样的变化， 随着电压的升高，输出波形的占空比减小两路信号的使其时间的增大。 好，当电压达到二点八三伏的时候，两路信号已经停止输出了，在这一个实际大件的电路中，四角的电压达到二点八三伏就已经没有输出信号了。 好，我们再调整一次， 这边的电压呀，像小变化，他的掌控比例不断的增大，这时候的失去时间呢，会逐渐的减小。 这个四驱时间呢，实际上就是两路信号中，嗯，都处于低电位的时候，由于两路信号嘞 没有重叠，如果两路信号重叠的话，四驱时间呢，我们就看的很清楚，大家看两路信号中，如果中间的都是低电瓶的，那就是四驱时间。 好，现在看啊，四驱时间现在该减小的，这时候四驱时间减到最小，现在我再调整一次，大家看一看，他的四驱时间呢，不断的增大，而四角的电压呀 也是在不断的增大，那也就是说死角的电压越高，死去时间的越长，输出信号的占空笔就会越小， 四角的一般只用于控制输出两路信号的四驱事件。好，今天的实验呢，就到这里，感谢大家的收看。

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，它的引脚你都了解吗？ fr eq 指频率，用来设置开关管驱动信号的频率，通过在这个角与 d 之间串联一个电阻来设定 c o m p 值补偿，在角与 d 之间接电阻和电容，对芯片内部的运放环路进行环路补偿，使运放电路工作稳定。 f p 是反馈， 用来设置输出电压。 v r e f 只参考电压，这个芯片会输出一点二五伏或二点五伏的稳定，参考电压。 c s 是电流采样角，用来检测流过电感的电流。 e x t 连接外部开关管的门挤，用来控制开关管的导通和截止。 gnd 是接地。 p， gnd 是电源， dvin 是电压输入， vl 是供电。来抖音极速版看视频领现金！
