ams1117芯片引脚图及功能
大家好，我是小陈，今天这一期视频吧，我们主要来讲解稳压芯片 ams 幺幺幺七的引脚功能及工作原理。这个 稳压芯片化它主要用在液晶电视机、变频空调以及一些小家电当中，是比较常用的一个电子元件呐， 现在我们就来详细讲解一下这个芯片。首先这个稳压芯片按封章形式来区分化，可以分为 s o t 杠二二三的， s o t 杠八九 t o 杠二二零的， t o 杠二五二的， t o 杠二六三 三的。不管他的风挡形式是哪一种的，从有致的一面朝向我们，他的影响功能排列是一二三，而这个型号的左边就是他的电压值， 比如说这里标的三点三，那么他的电压就是三点三伏的。这个稳压芯片按类型来区分的话，可以分为 固定电压型还有可调电压型，现在我们来详细讲解一下他的引脚功能。固定电压型的 引角一接地就是接地角，二 v out 输出端三 via 输入端。而这边这个 可调电压型的话，他的第一只引脚就是可调端，这边这个可调电压型第一只引脚 a d j 可调端，二 v alt 输出端三 v i n 输入端。根据输出的电压可以分为一点五伏、一点八伏、二点五伏、 二点八五伏、三点零伏、三点三伏以及五伏，他的最大输出电流为一安。现在我们来详细讲解一下典型应用电路图啊， 这个图一发就是一个典型固定输出电压的，他的最优工作电压为十五伏，最大工作电 电压为十八伏，他的输入电压要大于输出电压 一点二伏，也就是说他的输出电压不能大于这个输入的电压，首先他的输入电压为十五伏，然后经过这个电容一波，再经过这个 ams 幺幺幺七，然后再经过这个电容立波输出的电压。而这边这个图二的是一个典型的空调输出电压，他的输入电压经过这个立波电容立波，再经过这个 ams 幺幺幺七， 再经过这两个电子进行分压。哎，这个 ad 勾他就是一个空调端啊， 可以通过这里来调节他的大小的给他，再经过这个电容立波，哎输出的电压，他的计算公式 v 奥特等于一点二五乘以 一加二二除以二一，他的工作原理大概就是这样子，有不明白的朋友评论区留言，好了，今天的视频就讲到这里，有喜欢的朋友双击加关注，我们下一期再见！
粉丝9052获赞1.9万
相关视频

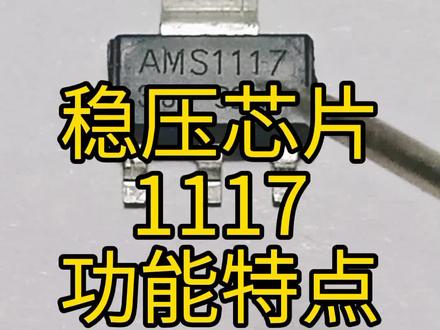

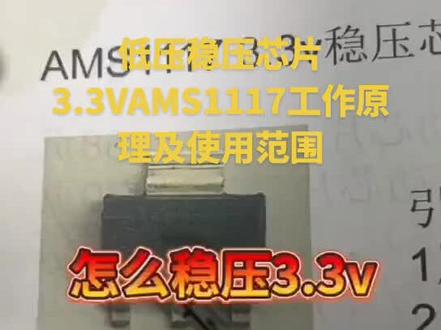

00:30查看AI文稿AI文稿幺幺幺七是一款低压差稳压器，因为他的体积小，压降低， 输出电压稳定，在电子电路中得到了广泛的应用。这里的三点三指的是他的输出电压为三点三伏。左边的眼角是接地端， 中间的眼角和背边的眼角是相通的，是定匀的输出端。右边的眼角是定匀的输入端，他的输入定要范围为四点七五伏到十五伏之间。
2881谢明富家用电器店

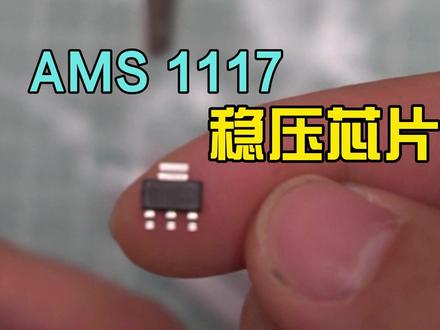

02:03查看AI文稿AI文稿ams 幺幺幺七，它是一款低压的稳压芯片， 他可以把十二伏以下的直流电稳压输出一个三点三伏五伏，根据不同的型号，他有不同的输入电压的电压版本， 他的输出电流只有一安，电流比较小，满载最大功率就是一安的输出电流。咱们来看一下这款芯片怎么使用这里的呢？是一个三点三伏版本的， 这款芯片看着是有四个角，其实他的二角和背面这个是共用的一个角，你可以从这里输出电压，也可以从这里一角是这一款芯片的负极， 二角是输出三点三伏的二角，从这里有三点三伏输出，这里也有三点三伏输出，他内部是相通的， 三角是输入电压，可以接一个十二伏或者是五伏，一般就是用三点三伏的时候呢，是把五伏稳压成一个三点三伏给单频机供电，比如 esp 八二六六，他就需要三点三伏供电稳压输出三点三伏之后我们 按照电路连接就可以看一下。下面的电路也比较简单，画的比较乱， 这个三角是输入，直接接一个五伏到三角，然后一角接到地上，一角接地，三角是输出。 为什么有这么多的店主呢？你看输入端和负极之间有一个六部电容，一个幺零三电容，两个电容进行对电源进行处理，完了之后 中间这个角是输出三点三伏，输出之后呢与地又接了一个幺零三和一百位法做一个电源处理，为了让电源更稳定一些。
00:22查看AI文稿AI文稿ams 幺幺幺七是一款正电压输出的低压降三端线性稳压电路， sot 二二三封装可调版本的电压精度为百分之一， 输出电压精度为百分之二，内部集成过热保护和限流电路，适用于各类电子产品。更多详情请私信联系我们。
114恒佳盛电子
01:44
04:05查看AI文稿AI文稿ams 幺幺幺七，他的功能特点以及他跟七八零五之间的异同。 ams 幺幺幺七，他是一个低压降的一个稳压器，他在一按电流的情况下，压降为一点二伏。 怎么理解这句话呢？就是说你要得到一个稳定输出的电压，你输入的电压就只需要比他高一点二伏就 ok 了。他有两个系列，第一个系列是可调的， 这个我们用的很少。第二个系列是固定电压输出的，这个用的很多。他的固定电压输出呢也分为好几种电压，有一点五伏，一点八伏，二点五伏，二点八五伏，三伏，三点三伏五 五伏，那么他的误差通常在百分之一左右。他主要的风装有 sot 八九， sot 二二三 to 二二零 to 二五二 to 二六三。那么他跟七八零五到底有哪些异同呢？我们来比较一下。上面两个是 ams 幺幺幺七的 sot 二二三的风装，底下两个呢都是 sot 八九的风装， 这个是七八零五。固定输出五伏，这个也是固定输出五伏，他是 ams 幺幺幺七，有什么区别呢？首先从脚位上，七八零五呢，中间是地线，第三脚呢是电源的输入，第一脚呢是 电源的输出。 ams 幺幺幺七呢，也同样是第三角输入，中间呢他是输出，第一角呢是地线。搭将方面， 就是说我要获取一个固定的五幅，我要输入多少幅才能获取呢？七八零五了，他那个压将呢，是在两幅， 也就是说我要拿到一个五伏的稳定电压，那么我最少要输入七伏以上的电压，那么 ams 幺幺幺七的话， 他是低压差的，我输入端只需要输入六点一二伏以上的电压就可以了， ams 幺幺幺七的话会比 比七八零五还要好用一点，因为它的发热量比较少，然后它的压差比较低。我们在电路设置的时候，还经常会有这样的一个玩法， 就是把两个 ams 幺幺幺七串联起来，一个五伏，一个三点三伏，把十二伏以上的电压或者不稳定的电压降到稳定的五伏，然后再供给这个三点三伏，再由三点三伏供给 cpu， 保证了 cpu 的电压是稳定的。如果输入的电压非常不稳定，也只能是前期的这个五伏， 干掉后面的这个三点三伏，很少会坏。实验时间，这个是五幅输出的 ams 幺幺幺七，这个是输入端接了一个可调电源，中间是输出端接了万用表的正极，第一角呢，他是地线， 接了一个万用表的负极和可调电源的负极。先输一个六点五幅给他，看看他输出是多少幅。输出是五幅， 我们再输入一个十二伏，看看他输出是多少。降了零点零一伏，我们再输入一个十五伏。
2078电路板克隆芯片解密反编译

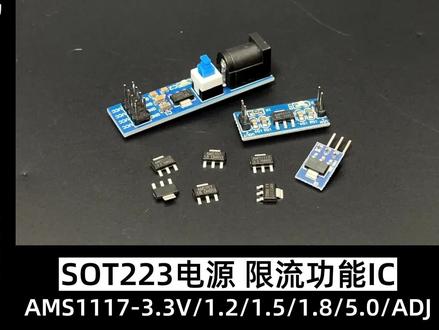

01:00查看AI文稿AI文稿a m s 幺幺幺七稳压降压芯片 sot 二二三电源限流功能 i c a m s 幺幺幺七三点三伏、一点二伏一点五伏一点八伏五点零伏 h a m s 幺幺幺七稳压芯片芯片上的字可以区分输出电压，三点三伏、一点二伏、一点五伏、一点八伏、二点五伏、五点零伏。 多种封装方式，扫特二二三、扫特八九、扫特二五二封装固定输出的一角是 gmd， 两角式输出，三角式输入可调输出的一角是调节引角。典型应用电路图可供参考。宽输入电压范围有固定输出版本和可调版本，具有百分之一的精度。四针角模块为你式输入正极， out 式输出正极。 gme 是负极，输入电压要比输出电压高一点四五伏以上，并小于十五伏，正常使用时推荐小于十二伏供电。三针脚模块的 gme 是输入输出共用的一点二伏和一点五伏宽电源指示灯，因为电源太低是不亮的。 ams 幺幺幺七芯片 am s 幺幺幺七五伏降压稳压电源模块 d c 插头尺寸，五点五乘二点一 m m 带自锁开关，嘎嘎好用！前方高能真实买家秀展示！

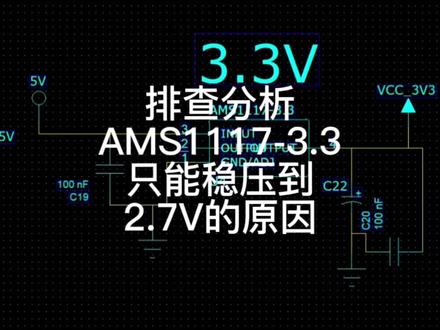

01:56查看AI文稿AI文稿朋友遇到了一个奇怪的问题，百思不得其解，求教于我，让我帮忙解决问题。是这样的，朋友最近设计的一个电路，用到了一个三点三伏的 ldoamac 一一一七杠三三做三点三伏的稳压，但是稳压出来的不是三点三伏，而只有二点七伏左右。朋友说这个 ldo 他一直都在用，都没有发现有这个问题。刚开始他以为是这个 a mac 一一七杠三三 ldo 坏，可是换了一个新的 amac 一一七杠三三 ldo， 结果还是这样，之前设计的几个项目都是用这个 ldo， 也没有出现这个问题。我思考了一下， 问他之前项目的电路供电部分和目前电路的供电部分有什么不同？朋友回答说，主要不同的是，之前项目的电路是用十二伏电源供电，然后经过 dcdc 电路转换 乘五伏给 ldo， 再稳压乘三点三伏。而当前项目的电路则是直接由三点七伏的锂电池供电，经过 aamic 一一七杠三三 ldo 稳压乘三点三伏。如下图所示。我听了朋友的回答后，心里已经大概猜出问题产生的原因了。于是我赶紧在网上搜索 amac 一一七杠三三的规格书，仔细看了一下，原来 aamac 一一七杠三三的收入电压和输出电压的压差至少要一点三伏才能正常工作，所以用 amac 一一七杠三三稳压出三点三伏的电压，输入电压至少要三点三伏加一点三伏等于四点六伏。而三点七伏的锂电池就算是充满电也只有四点二伏，远达不到四点六伏。所以用三点七伏锂电池供电时， amac 一一一七杠三三是没办法正常工作，要解决这个问题，就要选用更低压差的线性稳压器 ldo。 最后我叫朋友更换 ldo， 看能不能找到零点二伏左右压差的 ldo。
268及时电
01:06查看AI文稿AI文稿新手最猛的不是不会接线，而是不知道该选什么原件型号做电源，用什么 mos 做灯，选什么电阻，做小车，挑什么三极管，一期给你讲透，直接抄作业就行。不管你是做开关电源、 led 彩灯、单片机，小车用到的核心原件就那几类，选对型号，少走半年弯路， 选错直接烧板翻车做线圈电源就用七八零五幺幺七，做开关电源首选 f 五四零这类常用 mos， 电容耐压一定要留余量，别卡着额定电压用。做普通小灯，一个八千零五十加二百二十欧电阻就够，做流水灯用五百五十五加四千零一十七，做大功率横流灯直接上 p t 四幺幺五，不用乱大电路，做小车不用瞎买冷门型号，驱动就 l 二九八， but 信号控制就八零五零， 传感器就超声波加红外，全套都是通用款，资料多好调试。记住这几套通用型号，以后做项目直接套用，不用每次到处查参数，踩坑试错。想看更多原件对照表、常用参数清单，点赞关注，下期整理一份新手常备原件型号大全，直接发给你！
8漫算科技

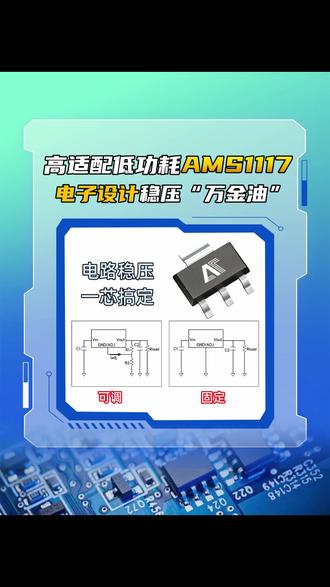

00:45查看AI文稿AI文稿ams 一 一一七是一款正向低压差限性稳压器，主流封装为 s o t 二二三 s o t 八九三， 核心优势突出，支持易安大电流输出，低压差设计，稳压精度、高温飘小，并且自带过热保护外电流，简单设计，调试省心。 asm 幺幺幺七电路分为固定和可调输出两个版本，固定板支持三点三伏、五伏等电压，外围原件极少，无需调试，通电即用。可调板通过分压电阻配比，可灵活自定义输出电压，满足多样化定制供电需求， 广泛应用于单片机、智能家居、音频设备、车载小家电、工业控制等场景。
