中兴2400改可调电源教程4.1

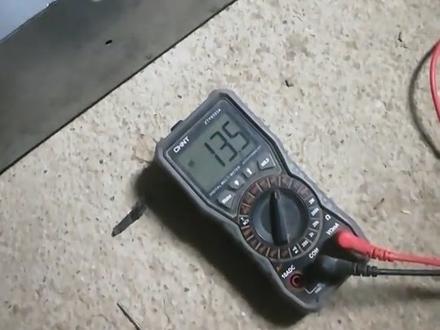

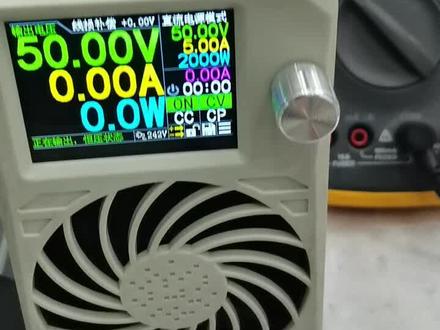

中心二四零零 v 四点一版本改装成零到六十伏，可调之后需要做一下教验，通上电后先看一下他的指示灯，前两个应该是绿色，第三个是橙色，没有红色，指示点亮。然后进入电子负载模式，观察一下第一行的电压和电流，电压应该在零点三伏以内， 电流显示在零到零点二以内。接着进入到直流电源模式，观察一下电压和电流， 电压依旧是零到三伏以内，电流显示应该在零到零点二以内，前面都正常的话，在直流电源模式下设置成五伏五安，之后点击启动，看一下他的电压是否停留到五伏左右，如果正常的话就可以进行下一步。 接下来开始教练首先选择系统参数这个选项，点击进入里面，第二个选项是教 点击进入之后这个密码打上，二点击确定，接着选择手动教验输出电压，教验里面选择档位六十伏。 进入页面之后先不要点击这个设置按钮，需要找一个比较准的万用表，将他的两个表笔插到这个可调电源的输出端角上， 接上万用表之后就可以点击这个设定按钮，可以看到现在屏幕上显示的是六十伏，旋转这个编码器，使万用表的电压值达到准六十伏，慢慢进行调节，等万用表的毒素达到准六十伏之后点击设定， 然后等待几秒钟，看到他屏幕上的显示数值到达十二伏，之后再慢慢调节这个可调电位器，使他达到准的十二伏， 之后再点击设定十二伏，电压较艳。完成之后等待几秒钟，可以看到屏幕上显示已经到了六伏，再将万用表的毒素设定到准六伏，再点击设定， 这样的话六幅较艳完成，屏幕上又出现一幅，需要较艳，依旧是调整这个编码器，使万用表的读数到达一幅，点击设定， 这样的话输出电压教验就完成了。接着选择输出电流教验档，先将这个万用表打到直流电流测试档位，之后也是将他接到后面输出端口的两端。可以看到现在屏幕上是十安电流的教验，需要调整这个编码器， 使万用表的电流数达到十安，之后也是相同的方法，点击设定，等待几秒钟 之后，又会自动出现一安电流的交宴，依旧是旋转这个编码器，使万用表的电流数达到一安，点击设定，这样的话这个输出电流设定就完成了。 电流和电压较验完成之后就可以退出设置，打到直流电源档，调整不同的电压和电流，测试一下他的电压情况以及带负载的情况。 这就是中兴二四零零 v 四点一版本改装零到六十伏可调电源的一个完整的视频，朋友们如果有什么建议想法可以多多关注和留言，那我们就拜拜喽！
粉丝9.6万获赞48.0万
相关视频
05:31查看AI文稿AI文稿一个朋友在网上买了一个中兴二四零零电源，地址写的是我这啊，直接发过来让我帮他改装，最好能出个视频，没问题，安排 外壳侧面有这种划伤。这道问题不大啊，咱们首先通电试一下机，用我的可调电源调到一百二十伏，给他供个电。前壳指示灯那边呢，少了一片东西。这倒无所谓，咱到时候全壳都换掉了。这声音有点太大了，把风扇拿出来再试试。 还是有声音啊，是后边发出来的，好像看后边的声音。这问题不大啊，到时候大不了换轴承。拆掉所有的螺丝，把主板拆出来看一下。 主板拆出来了，这个控制板你看这个芯片是换过的，这个一点都不重要，到时候这个控制板咱不用它啊，直接换控制板的功率板呢，成色还可以啊， 这个需要加强，你看这个百分之九十的都会出现这种情况啊。这个电杆到时候要涂抹硅胶固定一下， 拆掉这个一 mi 板，然后拆掉散热片，拆掉散热片之后呢，好操作，这个呢，他这个硅脂一般粘住，长了之后呢，硅脂你看都不太多了，都干了，到时候要换硅脂。下一步用两个电脑剪啊，同时加热，拆这两个整流管，这边四百五十度， 接下来这个电烙铁可以退场了，光用这个 t 一百就可以了。现在是拆电容和变压器，包括还有两个二极管都要拆掉，拆之前先扇便吸，这样好拆，只要你电烙铁给力， 吸吸器给力，然后焊吸也要用优质焊吸，这三样具备的话应该是不难。变压器各个银角都检查一下，都完全分 之后呢？最后你看铜牌这块呢，我直接没有用吸吸器啊，直接把它这个焊掉就行，一焊整个就下来了。 下一步就是把变压器这个绕组改一下啊，他本来是并联的，把它拆开变成串联，这样就变成一百二十伏了，但是电流就见效了，还要套个热缩管，把这个铜牌热缩一下，搞完了就是这样子的啊，热缩管一定要加厚的， 你看他这个离那个导线多近，紧挨着的，所以说越厚越好。装变压器之前一定要先打胶， 不然的话变压器正好挡着这边你就打不住。这边倒是不挡，但是既然打了一块打上，打完之后那个胶布贴上去啊，避免一不小心就碰手上全是胶。然后就是装变压器并且焊接，下一步拿出零件包，准备装这些电容，还有二极管， 这个电烙铁和吸吸器一定得给力，不然就三个这个电容，你搞三十分钟啊都搞不定。把零件装上之后呢，先刮一下啊，把松箱都刮一下，刮完之后再用酒精擦一下，脏了之后呢，再换一个新的，再擦一下，这样两边下来就比较干净了。 下一步涂抹散热硅脂，装散热片，不要涂抹太多，涂抹均匀即可。把散热片装上，再装这两个耳机管，这样比较好装，然后装完之后耳机管焊接就完事。下一步装这个控制板， 下一步通电自检一下啊，前后风扇要插上去，自检正常的话咱们再装壳子。自检正常啊，下一步装壳子 之前把两个风扇的轴承换一下啊，这个轴承噪音有点大，既然拆开了，肯定这个灰尘啥的要清洗一下啊，一个里边是两个轴承，一共就是四个轴承，要换换这个轴承是比较耗时的，你拆开肯定得把这个灰尘啥都洗一下吧， 然后这个标签一整，他不太粘了，而我还要用这种双面胶稍微给他加固一下，不然一整个标签掉了， 下一步呢，还有个比较耗时的工作啊，咱们就不进行了，就是把这个尾板做成这样的，我这呢有做好的，直接给他装上去就行了，像这个呢，等我闲的时候再做。输出线用的是十号的硅胶线，然后这三个呢是用他以前这样的啊， 像他 这个这种情况，你看这都晃动了，正常不应该晃动的啊。看这这应该是在运输过程中就是碰着了摔着了，要不然不能成这样。现在还没有完全扣壳，就这样又通电试了一下啊， 这没问题了，然后就可以完全扣上壳了。装好了借一个大功率加热管，咱们试一下啊，这个能达到两千七百多瓦，咱们短时间试一下，两千七百七十瓦，二十三。 好了，打好包了，明天顺丰拉走就行了。很多人关心这是多少钱，这个是透明的，人工费是一百五。套件呢，你可以在网上买过来发给我，或者是用我这的也行，都是三百一十块钱，谁去买都是这个价。副件加顺丰的价格是一百，这也是成本。副件是这个两组硅胶线， 一个十号硅胶线，一个十三号的，然后电源线是二点五平方一点五米的，这附件这个成本加起来是六十块钱左右。还有的朋友想单独买我这个附件，这个我也发过视频啊，在哪买的都给大家说了，你直接自己买就行了。这个我不卖啊。 然后顺丰的邮费再加上纸箱，然后泡沫这一百块钱就是这个成本。能自己改装的话，建议大家还是自己改装，我以前发过很详细的视频，你可以翻一翻。好了，这期视频就到这里，感谢大家收看，下期见。拜拜。
5527薛强维修

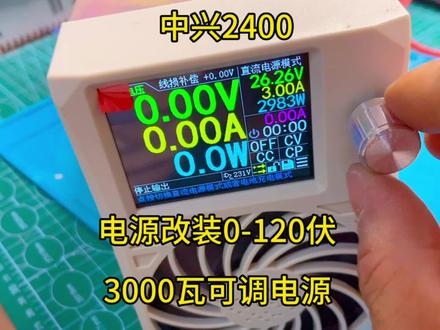

05:35查看AI文稿AI文稿一个中心二四零零 v 四点三版本的基站电源改装了一个零到一百二十伏，电流可达二十五安的可调电源， 可以满足给电动车锂电池大功率充电的需求。这款改装电源是一年前从一个收废品的大爷那里花五十元淘来的， 改装采用的是目前比较成熟稳定的改装方案。阳江四代改装套餐现在分八步把改装过程分享给大家，需要改装的就赶快点赞收藏吧！这款电源首先开始试机，只要应和奥特输出的灯两秒后亮起， 同时测量输出电压在五十三伏左右，这款电源就是好的。拆开后看到灰尘满满，不用担心，说明电源没有被维修过，除掉灰尘，电源的成色还是比较新的。这款电源 采用全国整流的改装方案，改装就从难度适中的三个电容的更换开始，如果这一步自己还感觉有难度的话，就交给有经验的人帮你改装，不至于损坏电源。改装时你的电烙铁一定要给力， 可以先给电容针脚上补上一点焊吸，一边用烙铁烫，一边用吸吸器吸。换新的耐压值更高的电容，一定要注意急性，注意朝着大电感线圈的一边是电容的负极， 焊接好了就是这样，可以看到三个电容的负极都是朝向大电感线圈的下面。进行最简单的第三步操作，拔掉挡着变压器的针脚， 就是把变压器前面的这一排针脚拔掉，用这种一字的宽头电烙铁，一边烫，另外一边用钳子向外拔，很容易取下来。下面进行最难 的第四步操作，对变压器进行改造，这一步首先要把变压器的刺激及初级线圈从板子上取下来，点焊吸，用大功率电烙铁和吸吸器配合使用也是比较容易。把变压器取下来的。 下面焊开一和三针脚上的线，并把四个铜片分开，然后把四个抽头铜片两个一组焊接在一起，就像这样就可以了。接下来把一和三针脚上的线焊开，弯曲成这样，并把他们焊接在一起， 这个地方空间比较小，为了绝缘，焊接前在线上套一段高温蜡管，同时在针脚上再用高温胶布包扎一下， 抽头也两两一组，用热缩管绝缘一下。下面把变压器焊接到主板上，焊接在一起的线头可以 可以用剪刀修剪一下，可以直接焊接在主板的针脚孔中，就像这样焊接。第五步操作最简单，只需要把两个电解电容取下来，再把下面这个方块电容换掉，这两个圆形电容取下来就不要了。 然后把这个大方块电容换上去，可以把下面的电容针脚扳成直角，直接焊接。 这一步就是把这两个二极管针脚剪断。 第七步就是把这两个二极管 和整流管拆下来换掉，这两个就是整流管， 把针脚整理成这样就可以了，然后把新的二极管和整流管焊接上去，下面进行第八步操作，测试试机，怎么也没有想到测试出现了故障信息，还好最后把故障找到了， 下面把两百二十伏取电板安装回去，您仅给下面主板提供两百二十伏电的导电螺丝，下面把控制板的温度探头固定在这个整流管的螺丝上， 然后把卖家的控制板插上，原来电源的控制板就不要了，第三代的改装套件需要在原来的控制板上改装， 第四代改装相对简单多了，下面把散热风扇插上，接着把卖家提供的前面板控制板的排线插上，插上两百二十伏电，开始试机。开机了，第一次试机要进行几十秒的自检，自检出现问题了，这时不要慌， 先滚动屏幕看看是什么自检出现问题了，找到问题了。电容容量偏小了，但电源还是能正常使用的，从电容的容量看，估计是大电容。电容拆下了， 测量了一下容量，只有几个微法，下面就把新买的电容换上去，换好后测试电源一切正常， 下面制作尾插，把电源组装起来，看起来一个不起眼的东西，但足足花了一个多小时才把它制作好，关键是线的长度需要来回是安装多次才能确定，需要制作的朋友 就赶快收藏吧，要不这一块确定线的长短，你要浪费大量的时间。 这是最后组装好的样子，相对于上次的三代机改装，现在四代的改装难度大大降低了，需要使用大电流、大电压、直流电源的朋友就赶快收藏吧！
1524南猫手工

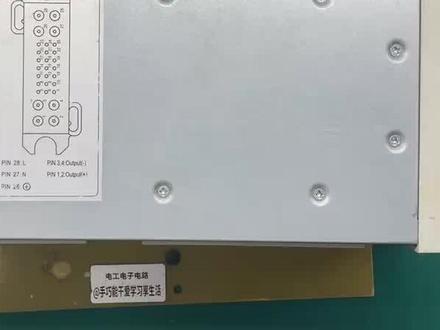

03:03查看AI文稿AI文稿这位朋友改装了一个中心二四零零的可调电源，可是他描述说第一次调压就炸管了，可以重新安装一次，可能是他装错了。嗨，朋友们大家好，我是爱动手想生活的二斌。既然告诉已经炸管，就不通电实验了，直接拆开外壳看一下内部情况。 这款中兴的二四零零我以前做过几期视频，详细介绍了一下他的改装视频，我也一直在使用，还是比较好用的一款可调电源。拆开之后仔细观察一下内部情况，这个电感为什么看起来这么黑，跟其余的颜色有明显的差异， 外壳上有一个黑色的炸点，应该就是炸管引起的。看一下这个对应的位置，看一下侧面，这里有四颗开关管，好像没有问题，比较完整。左侧有四颗 整流管，明显的发黑，有炸裂的现象，需要进行拆解，看一下到底什么情况。拆除的时候先拆解对上特这个二百二十伏试电，进来之后进行 emi 绿波的小板。 接着拆除主板与外壳连接的几颗螺丝，这几颗螺丝拆除之后，主板就可以与外壳分离。 可以看到左侧有一个铝制散热片，在他的前侧面安装了四颗整流二极管，这四颗整流二极管有两颗是原装的，有两颗是改装的时候加装的。查看一下配件包，看看有没有配件，这四颗整流二极管无论测量的好坏都需要进行更换， 既然已经有炸管，其余的肯定也有损伤。查看之后，备件包中只有两个开关管，那只能再购买了。接下来 续拆解，看一下炸管的具体原因。首先拆除这个控制板，控制板上有几颗螺丝，拆除之后底下有插件，轻轻向上一拉就能够拆除。 拿近看一下整流管的情况，对右侧的整流管已经从中间炸裂了，并且找到了有可能炸管的原因，可以看到他连接银角的两个铜线已经靠在了一起， 改装的时候再三提醒这两根线要留出安全的距离，避免产生短路，而这里就犯了这个低级的错误，做工真的是太粗糙了。 继续拆解，看一下拆解步骤，首先拆除复载板上的两颗固定螺丝，接着拆除上面这个铝制散热片的固定螺丝，将复载板与散热片拆除，下一次直接更换整流管，并且焊接相应的 连接铜线。这几颗旧管就先不拆除了，等买到新管之后对照一下型号再进行安装。 朋友们自己改可调电源的时候一定不要怕麻烦，我在改装这里的时候不仅用了青稞纸进行绝缘，还涂了一层绿油，做的越精细成功率也就越高。 那好的，这一期就到这里买了新的管子之后再进行安装记录，朋友们如果有什么建议想法可以多多关注和留言，那么就拜拜喽！
698手巧能干爱学习享生活

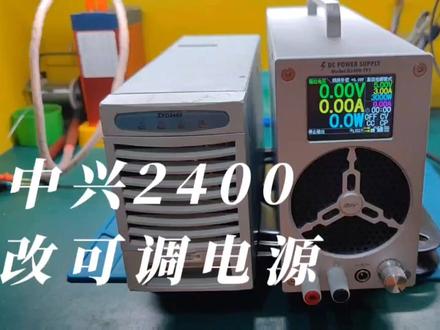

08:49查看AI文稿AI文稿哈喽，大家好，最近我总是刷到这个薛老板的视频啊，就是改这个电源非常的火。呃，正好呢，我也有这个需求啊，所以说我就买了一套回来，然后自己尝试着改装。这个的话是铝合金的外壳啊，就目前为止感觉是最好看的，但是呢价格也是最贵的啊，就这么几片铝合金，花了我两百五十四块钱。 呃，没多重啊，这个好像应该是四斤多还是多少？我没称那个重量，然后这个电源的话花了我两百八。呃，电源的话买的一定要买这个啊，二四零零，然后这里的版本一定要是四点三的啊，要不然的话他是用不了这个带屏幕的这个套件据说是。 呃，这个电源的话卖家描述的是九五新，外观来看的话是挺新的，然后我收到货了，我也拆开看过，里面电路板也是比较新的，但是我一试机的话发现他既可以正常工作，这个风扇的噪音啊也是就像开火车一样特别大。呃，不管你成色多新，只要这个风扇坏了， 说明这个机器啊用了已经是很长的时间了，要不然他那个轴承不会那么快坏掉的啊。呃，他，而且他这个电源这里摔过，我拆开电路板看到里面的那些电杆上面本来是打了那个呃胶的，结果那个胶已经全部摔断裂掉了，不过电源可以正常工作，到时候需要重新处理一下。然后这边的话我已经买回来了这个换风扇的这个轴承。 呃，这边的话就是改一百二十伏的这个套件啊，这个是一个控制板，然后这个的话就是改一百二十伏的电容，这个的话是一个屏幕啊，这个屏幕我就没有去试，因为这些都没有接起来，试不了屏幕我希望不要像上次我改装那个嗯，点焊机的一样啊，等到我全部都做好以后，结果屏幕是坏的，我希望这次的话 应该不是坏的啊，哎，这屏幕上面应该是这个应该是胶啊，这应该不是坏的，这些的话就先放到一边，这个的话是机箱的一些套件啊，一些就是角 电，还有这个提手还有这个接线柱啊。接下来的话就是把这个电源拆开，然后尝试着改装，花了几个小时的时间啊，这个电路板部分呢，总算是已经改装完成了啊。其实改装的话就只换了这几个原件出来，这两颗大电容是在这里拆下来的，然后换掉了。 呃，他这里有两颗小的电容的话是在这个电源板下面，这个是拆掉不用的，然后还有这两颗二极管，这个的话是在 呃在这边在这个地方的这个是需要更换上去的，然后他这里面还有一共还有三颗二极管，这三颗中等号的啊，然后还有一颗稳压管，这里还有一个稳压管，这个稳压管也是拆掉不用的， 有两块就把是从这里换了的。其实就这么几个东西，再把变压器改一下啊，但是变压器需要拆出来改，看着很简单，实际的话这个过程整整花了三个小时的时间才改装完成啊，而且我改 是全波整流的方案，据说的话全波整流会比全桥整流的话在高电压高电流的情况下会更稳定，所以说就选择麻烦一点的方案就全部整流啊，全部整流就是变压器全部需要拆出来， 但是网上很多人说拆这个变压器的话对电流体的功率不好的话很难拆，我感觉也还好吧，我就用了一个落体啊，就是我这个速攻 a 九的，而且我就用这么小一个刀头就把这些全部拆了，全部搞定啊。然后这块板子的话是套件里面的，已经换上去了，这边的话是原装的，这块板子现在就已经没用了，用不上了， 加上这个电杆啊，这些该打胶的地方，这两边啊全部都已经打胶固定过了，因为我这个电源之前感觉是摔过的啊，它里面的那个固定的胶已经是脆的，现在你看这个就晃不动了啊。然后接下来的话就是需要对这个电源进行一个组装，还有外壳还有以及制作一些就是连接线。做这个连接线啊其实真的 不建议自己去做的那么完美，因为如果说做的太好的话需要买很多东西，你看我这里这个是呃连接用的一个做的一些电源线，然后呢还有一个这个啊，输出的一个橡胶插头，这个的话 在之前其实我已经准备好了一个，这个也是新买的，自己做的，但是这个的话便宜啊，这个好像才这个现在烧的好像是一块多钱一个的，这个的话花了我一个的话都是两块五啊，两个是五块钱，但是一分钱一分货啊，你看这个对比起来的话真的差别很明显啊，这个就是薄薄的一层黄铜片，这个是紫铜的啊，镀锡的， 这个做工看起来是好很多的啊，然后夹子的话我就用这种夹子，还有一种是比较扁的，看起来更高端，但是那个夹子我感觉在实际使用场景中可能不太实用，因为夹一些小的东西的时候还是要这种窄的更方便啊。然后 接线的话还会用到这个，本来他的套件里面其实是有送，但是他送的那个呢，很薄很薄，就是过大过大电流的话可能会发热，所以就买了这种加厚型的。这个的话 你买个一两个，人家卖家也不发货，一买就是五十个，五十个这个的话就花了也是花了几十块钱，所以说自己改装其实不划算啊，真的不划算，然后还要去买这个压线钳，当然你没有的话用电脑铁去焊的话也是可以的，只不过也是比较麻烦，有些地方的话，像这种的话直接过用这个压线钳去压的话会更更牢固一点啊。 然后这次主要这个店员的话也发生了点小意外啊，就这包螺丝我又等了好几天了，这个卖家给我发货的时候又忘了给我发螺丝啊，上次我组装 点焊机的时候呢，是屏幕是坏的，这次呢是给我漏发这个螺丝，导致我这个板子已经做好改装好几天了，一直放着，因为这个配件没到，我无法把它固定到这个外壳上面去，最后的话就是把它这个外壳 直接组装好的话，这个电源就已经完成了。当然我这个风扇啊还没有换轴承，因为我拆的时候我们忘记注意这个方向了，我不知道是哪个风扇的噪音大，所以我等会只有装起来再试啊，把噪音大的再换掉，接下来我就开始组装这个外头总算是全部完工了啊，现在这个已经完全装好了。呃，我们来看一下这个侧面， 然后再转到背面来看一下。这个的话是电源接口，这个是叉 t 九零的这个接口啊，他是双输出的，这边也是侧面全是螺丝孔啊， 然后正面的话就是这样，看起来确实挺美观的啊。现在这个机器呢，我们就已经通上电了啊，然后这里可以清晰的看到这个是电压、电流还有功率。屏幕的话不大，但是完全可以看得清楚啊，包括旁边的这些小字也能清晰的看得见，他这个显示的分辨 还是可以的。然后呢，这里的话是输出的接口，正负极，这个的话是线绳补偿，他这里有啊，有显示的，然后这边这个的话就是一个调节的旋钮一样，这样调节的话他的这个会动，我们需要调节的话就是你转到这个地方，比如说这个是电压，我们点按一下， 这就可以调节了，他这个调节的话就是不能说从小数点第二位、第三位或者是第一位这样开始调，他就是只能你去旋一下啊，按一下，他只能这样去慢慢的调，但如果说我们想一下子调到像六七十伏，八十伏怎么去调呢？其实我们可以这样快速的去转动，你看 很快就上去了，你就转几下他就上去了。如果说我们想下来也是就这样直接很快速的转，直接调到零伏了，但如果说我们想慢慢的精调的话，你就这样慢慢的去转，他也就是这样上去的，就不是那么的方便，但是呢，呃，也不是那么难操作啊，反正就还好吧，中规中矩，就是说能接受。然后接下来我们 调下一个，这个是电流，这个电流的话最大是二十五啊，电压的话是一百二十伏啊，然后功率的话最大就是三千瓦。呃，他这里还有一个三个模式啊，这里一共有，我们可以看看一下 现在这个蓝色是直流电源模式，我们短按进去的话他就变成锂电充电模式，变成锂电充电模式的时候呢，这个东西会变成绿色的，这个图标就是表示有正负极防反接功能，就是你接反以后呢，他不会输出啊，然后再再按一下他就启动，如果说我们再按一下的话，他就是停止输出。呃，接着再旋钮 再按一下，他这里还有一个啊，铅酸模式，再按一下跳过来就是直流电源模式啊，呃，据说呢，这个在短路的情况下，这种在直流电源模式下短路的情况下有可能会炸机，但是呢是机率问题啊，也不是说百分之百，所以说这个比起普通的那个，呃， 直流稳压电源来讲的话，相对可能故障率会高一些，但是他的电压以及电流会更强啊，实用性呢会更广一些啊。就比如说我平时修电动工具的话，我用我旁边这个直流可调电源啊，他的电电流的话只有五安，根本就带不动那个机器啊，所以说必须要搞一个这个大功率的。还有就是修电动车电池的时候，你那个电压的话四十几伏或者是七十几伏， 普通的电源的话是达不到那么高的要求的，就这个的话就可以啊，一百二十伏这个是足够用的啊。接下来我再把原来的这个壳子放上来，然后看一下，对比一下它这个外观啊，铝合金外壳呢，整体的话你看这后面到这个地方啊，整体的是会大一圈的， 呃，并且的话个人觉得话他是好看很多，当然如果说你觉得预算超超标了的话，你就用他原来的这个外壳最便宜的套装的话就是表了，原来的外壳在这里改一个显示的，只能看 电流电压和电流的，那样的话成本是最低五百以内就可以搞定，像这个的话我花了八百一十块钱，如果说不要铝合金外壳的话，能便宜一百六还是一百八十块钱来着，反正不差这一百多块钱的话就直接上这个外壳，个人感觉是非常好看的，看起来的话会高端很多啊，你如果用这个外壳来再看一下， 是不是就感觉没有那么高大上啊，反正这个也是根据个人的需求吧。呃，这个店员呢就给大家分享到这里啊。
305家电匠人一信捷家电维修

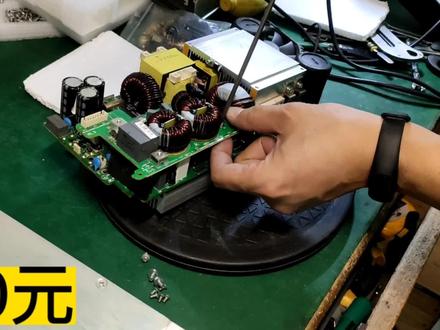

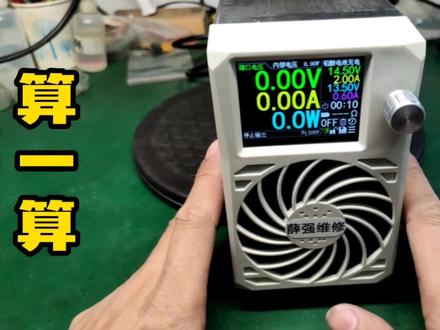

05:41查看AI文稿AI文稿这款店员自己组装的话成本多少钱？这段时间私信我，最多的就是为这个套件在哪买的，成本多少钱？你这店员卖不卖？今天一一给大家解答一下啊。首先介绍一下这个店员，这个店员呢是第四代的套件改装的啊，第三代的话他不是液晶屏，他这个在下边有个数码管， 和四代比肯定液晶屏更直观吗？并且你看都是汉字显示。第二个不同的呢，就是他空载或者青载功率大大降低了，现在你看开机的话大概是十一二瓦那样，四点三的话能达到几十瓦， 另外这个风扇噪音也降低了，现在你看这个风扇是转着的，现在的话前后风扇空载的话也转，声音也比较大，你看现在后边是不转的，达到一定温度他才转，并且呢他这个转速其实转速在工厂菜单里都可以调， 也就是解决了风扇噪音的问题。还有就是改装起来相对三代的话更简单了，这是我中心二四零零里边的电源的控制板，这是不用的，他是四代，是人家自己做了一个控制板啊，把原来这个控制板直接替换下来了，直接就换上去就行了。 然后三代呢是在这个控制板上你要加以改动，由于整体换了控制板，相应的故障率也会降低。还有就是输出端后边他多了一个四线补偿的功能， 这是后边正负极的输出，我们把这个拔掉，拔掉之后呢，下边还有两个接线段子， s 正 s 负，这个呢就是四线补偿功能，这个 补偿线的输入，假如你这个电源给电瓶充电的话距离很远，比如说啊，七八米长，你充电电流又很大，这时候呢线水就比较严重，有可能会造成你电瓶呢充不满，因为这个视线补偿功能呢， 就可以解决这个问题啊。他是怎么接线呢？比如说正极一端插到这里，另一端呢，看到一夹上就行了，负极也是同样的，这个线不需要太粗，只是个检测线。三代笔还有多了一个蓝牙功能，手机可以通过微信小程序蓝牙来给这个套件升级，改天给大家演示一下怎么升级。 还有个不同，就是他这个以电池充电或者是铅酸电池充电模式下呢，他多了绑反接功能，你接错了，接反了他直接就停止输出，这个功能也是比较实用的。我们自己组装的话，套件有两种可以选择，一种就是像我这个一百二十伏二十五安的，还有一种就是六十伏、五十安的， 六十伏的改动起来相对就比较简单，一百二十伏的他有分两种方案，一种是全波整流，一种是全桥整流。全波整流呢难度就更高一些，他需要把变压器拆掉， 改动一下变压器，我这个呢就是全部整流。咱们可以看一下菜单啊，进去这就是用户菜单，什么电量统计啊，功率统计，车上都有自动开关机，这个根据自己需要选择。按住这个用户菜单四秒钟呢，他就会进入高级菜单 确认来高级彩蛋，这里边功能就更多了，自动诊断，什么这都有，你假如在刚才这个状态下呢，再按住四秒不松，他就变成了工厂彩蛋。看一下 看，进入工厂菜单，这里边就可调的就更多了，这是我没有调啊，然后开启视线补偿功能，就在这个工厂菜单里边，包括电压的上线，下线，电流的上下线，这个都可以设定， 包括这个风扇调速的起点是多少，然后先风扇是否保持运转，这个都可以选择，功能比较强大。 然后咱们说一下成本，成本就是店员这个成本加上你买套件的成本，再加上你人工的成本，你自己改装的话就省去了人工的成本。店员的话一定要选择这个 v 四点三版本的，因为人家套件是针对四点三版本来设计的啊，像我这个 v 四点零的，这个是管用的啊， 有四点零、四点一、四点二和四点三版本的选对，下面咱们说一下价格啊，一百二十伏，套件呢就是二百九十八加十八的运费啊，就是三百一十六元啊，六十伏呢，就是便宜点二百九十三元，我这个总成本就是套件成本，加上二百四是电源的成本， 加起来是五百五十六，这是不含这个电源线啊，电源输入线和输出线，这个需要自己配的，这个是不含的。然后你觉得这个屏幕有点小啊，你可以换一个大 外壳，人家专门另一个店铺，人家就卖这个的啊，三点二英寸的大屏幕，然后加上一个配套的外壳，一百零三元，然后你想拥有一个铝合金的外壳，那你就也有二百五十三元，就可以另买一个铝合金外壳， 然后呢三百四十三元呢，你就可以拥有一个铝合金外壳，加上一个大的屏幕，选哪一个呢？你自己看着办， 套件是一家店，然后下边呢？是另一个店铺啊，不是一个店。假如说视频后面还在问在哪买的，大家提醒他，让他把视频看完，看到这肯定还有人问这个店员在哪买的。这个是淘宝啊，咸鱼都有，你自己去搜，这个水很深，你要注意， 你自己搜就行了。教程呢？你在淘宝上买套件时候，人家那上有教程，很详细的教程，按着改就行了。要提醒你的是， 假如说你从来没接触过这个，第一次按照教程来改的话，首先你这个电烙贴， cct 这些 bb 工具要有啊，一定要有大功率电烙贴。 t 幺二的话不是不能改，我这个就是 t 幺二改的，但是有点费劲，即使你是做维修的，以前没接触过这个，第一次来改的话，像这种一百二十伏全波整流这种， 没有个三四个小时你搞不定，当然第二次会很快。假如你是新手的话，我劝你不要轻易挑战，其实挑战的话，咱挑战个六十伏五十二的， 这个相对来讲比较简单，也有不少新朋友轻敌啊。最后把这个电路板什么都焊坏了。好了，最后祝大家个个都改装成功，下期见，拜拜！
2844薛强维修
03:53查看AI文稿AI文稿三代改四代，自己改的话怎么改？得花多少钱？看完你就知道了，这是山东的一位朋友寄过来改装的，人家三代能正常使用的，你看这是运输过程中，应该是摔的变形了，咱们通电试一下吧。 这个后边风扇噪音有点大，应该还是变形教程的。把这个螺丝松开一点，这下应该就能不响了，你看现在已经不刮蹭了，不响了， 咱们试一下他这个功率啊。三代的缺点就是其中一个缺点就是功率，待机功率比较大，就是空载功率比较大，看一下给他上个电，然后开机看这边功率启动起来之后多少。七十多 一百一十九点四。呦，他这个风扇还不是原装风扇，看 看一下当初改三代有多麻烦。这是前边这个板，通过这个线，这板都是三代套件里有的，含的包括这个灯管， 他用这个四个管子，四个管子就是全桥整流，咱们待会把它改成全波整流。全波整流的话，他这个重载情况下效率更高。 先把这个控制板拆了，他家里还有一个这个三代的，他说这个控制板啥的，他给他一块发回去啊，这倒没问题啊，我再多送他一块这个这个控制板都没问题，我这控制板有的是把这个拔掉，这里边有个感温头。 三代来说的话，他这个版就是原机，这个控制版故障率还是比较高的。 全桥整流的优点就是不用拆变压器，改装相对简单。缺点就是重载情况下它这个发热量大，就是效率低。待会把这个四个管子要拆掉，然后这个电容，这个电容呢？可拆可不拆，给它拆了吧，全部换新，这两个电容 拆掉不要，还有这个也拆掉，二极管要剪掉，这边也还有个二极管也要剪掉， 花点时间。这个已经改完了啊，电杆都打胶了， brt 也拆开改了，这是变成两个管子了，全部整溜，这个电容全部换掉了。有的朋友说这两个电容两个小电容，为什么四代要把这个拆掉？三代不用拆， 因为四代充电模式下有防反接功能，假如这个电容不拆的话，一旦你这个电池接反，有可能把这个电容给搞爆掉。后面这个电容不用担心，因为 充电模式下，他是先检测正常的话，这个继电器才接通，也就是说这个电容才接进去，但是在稳压电压模式下，这个继电器是直通的，没有防反接功能。还有的朋友问，这个三代改四代这个成本是多少？ 其实三代改四代和和普通电源改四代成本是一模一样的，因为三代你看这个控制板咱是用不上的。有很多人以为是三代改四代的话，就是前面脸一换，就是把这个换成这个液晶屏的就可以了， 不是这样的啊，这个控制板肯定是不能用的，要换成这个全新的控制板是这样的，包括后的围后边这个围板，这不是这样的， 三代一百二十伏，套件呢，是三百一十六，所以有三代的朋友不建议大家改啊，这个能用的话继续用。这个朋友呢，他是有两台三代，他是专业做锂电池的，他用四代呢，就是 想测量电池的容量，也就是说把这个电池放光，然后再充进去，电充满的话自带有这个功能，可以显示充进去多少电量，这个对他比较有用，所以说他坚持要改一台，下面咱们把这个控制板什么都装上去，现在控制板已经装上去了，已经自检成功，看一下现在改完之后的功率是多少？ 十三瓦左右，不到十四瓦。咱们最后给他接个加热管试一下啊，两千七百瓦，电流二十三点多，这期视频到此结束。
285薛强维修
03:37查看AI文稿AI文稿今天我们来改装一下中心二四零零零至六是复刻条。 首先我们打下所有螺丝， 用一字螺丝刀拆掉后边尾插两颗一字螺丝， 拆下风扇四颗螺丝， 拿掉风扇保护罩， 前盖板打开，拔下排线，再拔下风扇插头， 拔下原来的主控板， 这是我们买好的套件， 拿出我们新买回来的主控板安装上去， 再把温度探头安装上， 拆下上面三颗电容， 顺便剪断上面两颗二极管， 然后我们再安装上 emi 版， 再打上上面三颗电源螺丝， 然后我们把前盖板排线插好， 插好线之后，我们准备上电测试，然后短按按键开始自建， 自检完成，未发现明显故障，代表机器一切正常。 下面我们用万用表测量一下输出电压是 否正常， 我们先来测量一个五伏，看是否正常，测量非常准确，我们下期来改一个幺二零伏。

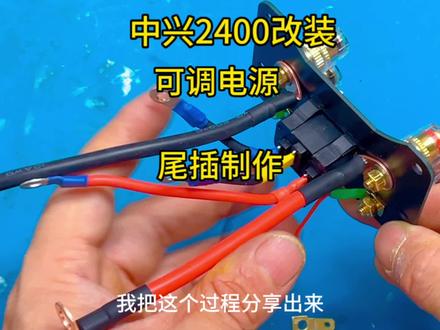

01:30查看AI文稿AI文稿一个中心二四零零 v 四点三版本的基站电源改装了一个零到一百二十伏可调电源，整个电源改装花费了两个多小时，差不多三分之一的时间都花费在这个可调电源的尾插的制作上， 主要是后面这个尾叉的空间特别小，现在我把这个尾叉制作过程分享给大家，可以给你的制作过程节省大量时间。这个就尾叉把线剪下来就不要了， 主要是把他的线剪下来，将利用他的铜鼻子，这个铜鼻子要拆下来，主要是有一个一字螺丝刀插入缝隙里，用力敲几下就可以把铜鼻子撑开。 两百二十伏的线用的是十四号硅胶线，过载电流可达三十二安，直流电的输出用的是十号硅胶线，连接的铜鼻子是三十 规则的，所有线的长度不包括铜鼻子。我分享在屏幕上了，别看这几个简单的数字，我花费了一个多小时，是安装好多次才把它的长度确定下来，需要制作这款电源的朋友就赶快收藏吧。 另外正极的铜鼻子需要的朝向是九十度，另外焊接需要垂直焊接在侧面，如果斜着焊接肯定最后安装不上，最后铜鼻子的朝向是内八字式的， 也只有这个方向能安装下去。我把这个过程分享出来，主要是希望大家不要在这个尾插上浪费大量的时间。
230南猫手工

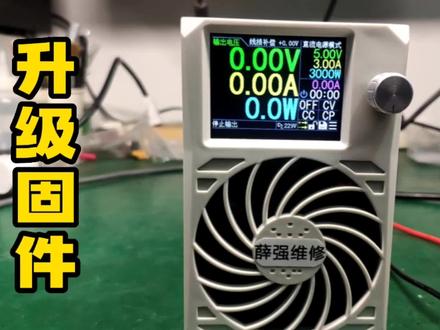

01:37查看AI文稿AI文稿怕短路炸机的朋友，估计版本出来了，建议升级一下，不升级不是说他输出端一旦短路就会炸机，只是说他有这个概率啊，当然概率也不很高。 手机连接电源，咱们来升级一下固件版本，提高稳定性。他这个主要是针对 ag 桥，用的是四三 am 六零 nd 升级的，不过建议其他版本呢也升级一下，我这里边用的是三五的管子。升级很简单啊， 手机打开蓝牙连接这个电源，然后通过微信小程序扫一下码，就直接就可以来升级了。咱们操作一下，咱们微信扫一下二维码，你看直接搜索到了你的中兴二四零零电源，然后呢，点这个电源，进来之后点检查更新， 咱们稍等几秒钟，然后检查完之后呢，你看他提示 g p u 不需要更新， c p u 固件可以更新， 然后咱们就点更新固件，点完之后看左边，这是左边的屏幕反应啊，这段我没有快进啊，他更新速度很快，我看了一下，大约是十二秒钟，他就更新到百分之百了，你看现在更新到百分之百，提示更新成功。 然后呢？我也是第一次更新啊，不知道点哪了，你看屏幕还是这样的，这时候呢，你点断开链接，他这个屏幕啊就会重启，咱们点一下， 点了看一下啊，屏幕重启了，这时候再点检查更新，咱们确认一下，等他检查，然后你看无需更新，说明咱已经升级成功了，没有升级的小伙伴可以这样升级一下啊，提高一下电源的稳定性。好了，这期视频就到这里，感谢大家收看，下期见，拜拜。
323薛强维修

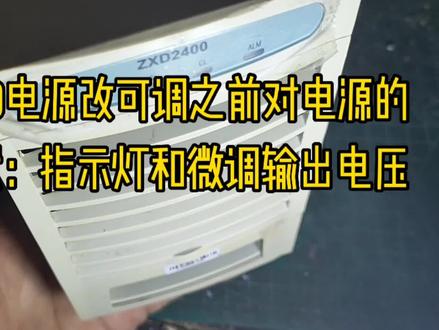

05:19查看AI文稿AI文稿大家好，这里是电子技术实验，今天呢我们认识并测试中兴二四零零四点四点三版本的这一个电源，这是前面版， 这个地方指示灯是按引表示输入表示输出，这个 c l 表示限流， alm 表示故障，这是前面版，这是他的后版的输出。这两个是低压五十三点 六伏输出的正极，这个是低压直流的输出的负极，这一个呢是二百二十伏交流的输入的一个极， 这是第二个机，我们加载二百二十伏的时候是加载到这两端的，这是风扇，然后一共有两个风扇，下面呢我们开始上电进行测试， 天线接了两个夹子，这是交流的两个输入端，这样接到了交流，然后把插座啊接在维修电源上，万用表达到二百伏档。两个表笔分别接了两根线，这个红表笔接一根线，我们加载 正极输出端，黑表笔夹在负极输出端，下面，我们开机来测试一下他的输出电压，上电风扇已经转起来，现在的电压逐步上升， 身高到五十三点五，说明输出正常。我们再测试前面版的哥指示灯的指示情况，正常的点亮情况是银指示灯，首先点亮 am 指示灯，点亮经过两秒 a 故障指示灯啊熄灭，然后奥特指示灯点亮，这个时候输出有正常的电压，我们开始测试，好上点一二，好，这个时候点亮输出正常五十三点五伏， 好。下边呢我们关机，正常的关机情况是关机以后人输出指示灯正常点亮，奥特输出灭故障，指示灯点亮五五秒， 好，我们测试一次啊，一二三四五，大约五秒，水是正常的，从指示灯的点亮情况我们可以判定这个电源呢是没有问题的。 cl 叫限流指示灯，我将后边的输出利用一个较粗的导线 短接，然后我们再开机看一看这个指示灯的点亮情况，我用这样一个导线直接把正负极短接，短接之后我们再次上电，然后看前面版的指示灯的点亮情况。故障指示灯首先点亮 经过两秒转 out， 然后 cl 指示灯点亮发光是黄色的。这个时候的电流啊，大约就是在五到十安之间，我们也可以测量一下，我把万用表达到二十安电流档， 整个这个时候啊，都相当一种短路，但是这个线呢，应该是比较长的，我们测试一次吧，看看电流是多少啊，你看这个时候的电流是在八点八般配左右，这时候这个电源呢，基本测试不 已经完成，如果要是再进一步测试的话，那就是要测试输出电压了。好，下边呢，我们来测量输出电压的调整，我们在他的右侧这个地方有一个微调的电尾器， 我们用这样一个小螺丝刀来调整他，让其输出电压发生改变，我们看他的调整范围。好，现在又输出了啊，输出是逐步增加，五十三点五开始调整， 正常情况下电压能够调整到五十八伏以上，现在已经调整到五十五了。 好，已经调整到五十八点三，再调整啊，电压不再升高了，说明也就是最大可以达到五十八伏。好，我们再调， 刚才是五十三点五，我们现在试想小于五十三点五的方向再继续调整，最低应该能调整到五十一幅度。 好，不能再调整了，五十一点四，我再调整也没有作用了，好，说明啊，最低能调整到五十一点四，最高能调整到五十八点多，把电压恢复到五十三点五伏， 放电压恢复到五十三点五伏，说明这个电源调压也没有问题。整个测试这个电源都符合我们改装为可调电源的 一个条件。好，我们随后有时间再进行这个电源的改装。不接负载的情况下，看他的功率是多少，我使用我的维修电源上边的 功率之十，大家看现在的功率就是空载式的功率接近七十瓦，空载式的功耗也非常大，这是没有改造之前的。最后我们改造完成之后再一次测量一下他的空载功耗。好，感谢大家的收看，再见！
171电子技术实验
04:38查看AI文稿AI文稿现在我们做一个测试啊，就是关于二四零零这个可调电源啊，二四零零的这个中信的二四零零的可调电源， 然后改装了这一个初步的一个事项，首先我们要确认这个电源通电正常，能够正常运行，这是第一步，现在我的线已经接好了，我是初步接接了一下电源线，你看现在线已经接好 啊，正常运行了，已经运行了大概差不多十来分钟了，现在温度啊，基本上差不多， 基本上正常，这是第一步。然后我们接上蛙泳表看接上蛙泳表， 然后测试一下他的输出电压，首先输出电压是五十六点，我这个是五十六点三伏左右稳定，这是第一步。然后我们要测试呢，就是 主要的就是确认一下这个电源是不是正常，正常了之后呢，首先我们要将电他的电压呢啊， 如果，如果要是改装的话，改装可调电源呢，必须让他电压大过五十三点， 大过大过大过他的那个五十三点二伏以上啊，基本上要大过五十七伏以上， 要大于五十七点五十七点五伏的那个他的那个标准电压才可以才可以进行改装， 这样的话他的电压如果调上去的话进行调试啊，调试他的电压，如果是电压上去了的话，超过五十七点五伏的话，这个说明这个电源是具备这个可改装的这个条件了啊。 首先我们就是调一下电压，第一个是第一个孔和第二，第一个孔和第二个孔第，我们要调的是第二个孔，然后第三个第一，第一个和第三个一般都是在那个这个通信电源在他的那个，嗯，柜台机上面 才可以用啊，才才才用他调调他这这两个我们作为改装的话就是不需要调他这个，只需要调他电压，电电，初步的电压的就行了啊，初步的电压我们是要大概五十七点五伏以上的， 现在我们呢， 所以今天给他调一下的 电压，这就是调他的电压啊，我现在调试他的电压上去了啊，五十七点二，现在已经五十七点二了，我们给他拧掉镜头， 五十八伏以上，你看我已经调到五十八点二伏了，看现在我已经已经到头了，你那头已经没有了，现在就是五十八点二伏，这就已经达达到了我们改装他的这个调出的条件， 也就是说现在他这这台这台电电源我已经测试完成了，测试完成以后 就可以进行改进，进行改装，咱们的用套件改装咱们的这个可调电源了。等一会我还要测试他的那个限流，限流的话就是第三个指示灯，他的黄色限流指示灯，然后必须要亮起，现在我们就可以 先给他断电。第一步先断电啊，那么电给他断掉啊，他自己还是亮的，电源已经断掉了，断断电状态，你看他的电容，现在放电他会慢慢的下降。 刚回来抓饭吃， 等一会我们再测试他的限流啊。
44维修哥

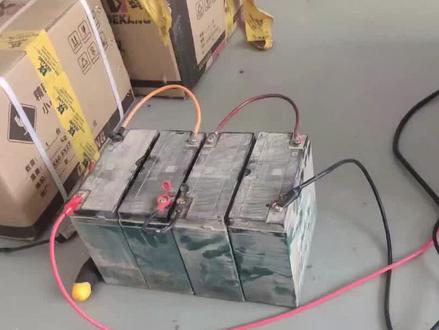

05:15查看AI文稿AI文稿前两天跟朋友改了一个四代的二四零零，他说直流电源模式和 锂电池充电模式已经摸索的差不多了，基本会用了，但是这个铅酸充电模式有几个参数不知道怎么设置，那么这期视频呢，我们就趁着这四块电池正在充电的机会， 来给大家讲解一下这最上面的这四个参数具体该怎么设置。主要是这四个，这个，这个这个，还有这个， 这个五十九点二是怎么来的呢？就是我们铅酸电池，十二伏的铅酸电池，一个按十四点八伏计算，十四点八乘以四，就这个电压。 当然如果你是五块电池或者六块电池的话，可以用十四点八乘以五或者乘以六，得出的结果就是这个最高电压就是铅酸电池充电的最高电压。这个呢是充电电流，对于二十安铅酸电池来说，可以设置二点五到三安之间都可以， 那么这个五十五点二怎么来的呢？这个是按照单块电池十三点八伏的满电电压计算，一块十三点八，四块十三点八乘以四，五块电池就乘以五，六块电池就乘以六，得出来的数值就是这个值。 这个零点六呢是转灯电流，对于二十安的千寸电池来说，我的印象当中他的转灯电流好像是五百五十毫安，或者说五百六十毫安， 这里设置的零点六，因为现在是大夏天，为了避免电池呢充的过于满，所以说把这个电流设的偏大一点。 当然如果说你想让电池继续填充一些，可以把这个电流再继续加大，这个值设的越大，前三电池充的饱和度呢就越低，也就是常说的充的不太满， 这个呢是线组零点一七，这个值代表的就是我们可调电源输出的正负极线到电池的正负极这段导线的 电阻，这个是可以自己设置的，当然机器这个机器可以自动检测。现在这个线组是零点一七，看到他的线寻补偿， 我充了二十毫伏，这个应对的情况就是这条线长短不一的情况下，需要特定设置，我说导线过于长需要设置，并且要注意他这个长短线径的粗细，改变的话，这个数值 线损补偿这一块是要重新设定的。现在是零点一丘，他的线损补偿呢是零点零二伏， 这个数值越大，他这个补充的电压呢就越高，当然这是需要在机器里面提前设置好的，不设置的话呢，这些这个功能是不起作用的。当然这上面的参数是针对的。单块电池是十二伏的铅酸电池， 如果说是四伏的、六伏的或者八伏的千层电池就不能这么设置了，因为这一个十二伏 切换电池里面是有六个两伏的小单体串联起来的，那么四伏、六伏、八伏的电池计算方法可以有，这个电池咱们来推算， 这个是六块两伏的电池，最高电压是十四点八，可以用十四点八除以六得出每个两伏小单体的最高电压， 然后乘以你电池的单体数，四伏的话里面就是两个，六伏的话里面就是三个，八伏的话里面就是四个。 按照刚才推算的结果，把这些数值做鲜艳的修改就可以了。再补充一点，其中这个第三项，第一项和第三项，也就是千层电池 最高电压和俯冲电压，这两个只与电池的电压有关系，与容量没有关系。意思也就是说，只要你是四块十二伏的铅酸电池，不管他的容量是多大， 这两项的数值都是这个数值，五十九点二和五十五点二相反，第二项和第四项值与电池的容量有关系，与电池的电压没有关系。 二十安的铅酸对应的最大充电电流，三安俯冲电流， 也就是转灯电流零点五到零点六之间，这个电池容量越大，这个数值也要相应的加了。这个也要加 具体的呢，以电池的规格书为标准来设置，你学会了吗？学会了别忘点赞、收藏、转发给您的朋友，谢谢你的观看，拜拜！
223木子电驭维匠

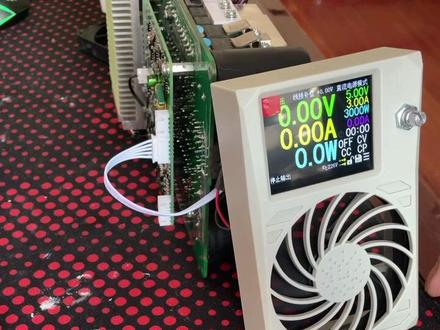

02:45查看AI文稿AI文稿呃，这个电源的话，所有套件我们已经全部把它装完了，改完了。然后呢，我们接上风扇，还有那个呃他的面板，我们通电测试一下， 然后前后的风扇也要装上，因为他要检测。然后把这个前面的装上， 这里有两个对角螺丝，我们也把它上好 好等一下，我们打开点， 然后我们短按开机， 他说诊断结束，未发现明显故障。然后呢，短按一下进入程序，看这个地也就改好了。 下一步呢，我们就下一步呢，我们就可以把壳还有尾板那些全部装好，就可以使用了这个电源。
18曹小龙

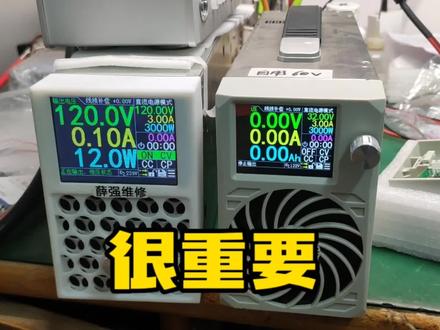

03:17查看AI文稿AI文稿想改装电源的朋友，这个视频一定要看完啊，有很多朋友在后台私信我问我，台达的能不能改，华为的能不能改，爱莫生的能不能改？这款套件是中兴二四零零 v 四点三版本专用的，不支持其他，就连四点一四点二版本，虽然他长得模样都一样，也不支持 他。原装的前脸是这样的，配套的，你看这是配套的，开发出来这个前脸直接往上一装，这就是正好的，包括这个控制板，原装的是这样的，你改完之后呢？人家就专门有这个配套的控制板，把他原来的换掉了，用配套的控制板用这个就行了， 包括这个插件，这都是正好的，所以说不支持其他品牌和型号。另外呢，用这个改出来只有两个版本，就是一百二十伏二十五弯和六十伏五十安， 有的朋友说一百二十伏能不能调到六十伏之后他能达到五十啊，这个不能，最高就是一百二十伏，最高就是二十五万。还有的朋友问这个电源是干啥用的，这个就是一个大功率的可调电源，就是三千瓦的可调电源， 很多场合都能用到啊。有一部分朋友用这个呢，是给锂电池大电流充电的，有的是搞维修时候用的，也有的朋友说，维修手机用这个行不行？维修手机用这个不行，这个精度达不到啊，这个精度在三千瓦电源里边 精度算很高的了，但是维修手机精度要比这个还要高才行，再说了，也没有用三千瓦电源去修手机的呀。修手机的话可以看上面这个瑞登的，但是瑞登的你可以用别的外壳啊，这个外壳下来很贵啊，这个成本下来都一千两百多，包括这个。 这个也可以啊，正点原子的这个小电源，你别小看他，他精度还可以。有的朋友说这么小的屏幕不方便啊，他直接可以连电脑可以显示电流电压曲线啊，抖音上有个，我看有个修手机的大神，他用的就是这个，直接在屏幕上显示电压电流这个曲线， 这个精度可以，然后再看一下这个标签，看这里啊，你看型号就看这里，你看 zxd 二四零零 v 四点三啊，就是这个版本，包括这种小的标签，他这个写在这里啊， 也是啊，你看这个就行了，标签不一样，但是这个都是可以的。还有的朋友问，铝合金版的和普通版的有啥区别？你看这四个的话，功能都一模一样，区别就是屏幕大小和外壳的材质不一样，铝合金版的更贵一些，看着更高级一些。 还有就是他输出啊，这个线的端子不一样，普通款呢，在后边输出，铝合金版的两路输出，前一个后一个。另外有的朋友问我用的啥吸吸器，我用的是最普通的啊， 这个我橱窗里有，用着还可以，鹿仙子的店老铁用的是正点原子的，橱窗里也有，有兴趣的话可以去看一看。另外有工具的，有一定动手能力的朋友啊，建议大家自己动手去改。 你翻一下我以前的视频，这一类的视频我发了很多，你都看一下，看完之后呢，看完再改的话应该就不难了，最后祝大家个个都改成光。 接下来的视频给大家介绍这个海康的工程宝，在我这已经两个月了，一直没时间给大家介绍，咱们下期见，拜拜。
595薛强维修

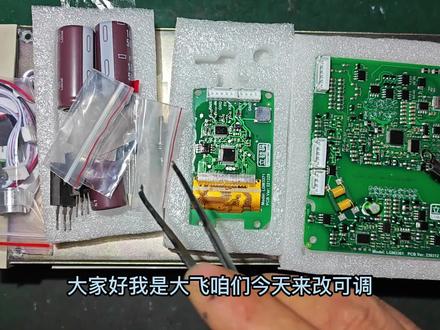

10:42查看AI文稿AI文稿大家好，我是大飞，咱们今天来改可调上期视频给大家分享了一下，花重金买的一个中兴二五四零零，那么咱们今天改装所需要的套件已经到货了， 这是他的控制小板，这是一块二点四的屏幕，这是三个电容，两个小特技二极管，这是里边有一个编码器，电容还有些排线。那么咱们下面就开始改装， 这些东西先用不了，把这个先撤掉。改装第一步就是开拆，把所有的螺丝全部拆掉，把电路板从壳子里边拿出来， 拔掉前面板的风扇，拔掉前面板的插件， 拔掉后风扇。接下来我们需要拆掉这个交流抗干扰的 emi 小板，把这个插件先拔掉， 拆掉交流输入的两根线， 拆掉固定螺丝，把这个 emi 小板先拆下来。 好的，现在把板子翻过来，从这两个孔里边拆掉输出的线的螺丝。好的，拆掉这个电路板跟外壳连接的螺丝， 拿掉主板， 拆掉他原来的控制板，上面有两颗螺丝，固定 好了，拆掉，就这样子剪断这里这一颗二极管，还有在这三个电阻的这个位置，还有一颗二极管也需要剪断。 好的，下一步拆掉这辆电容，然后跟这里这个无极性电容，先把这里这个无极性电容给拆掉。 电容拆掉，接下来拆掉这两个电解电容，我们索性把整流桥的三热片给拆掉吧，因为我们还需要换三颗大电容。拆这个三热片的话有两 两个螺丝需要拆掉，第一个呢这里这个螺丝，第二个呢是这里这一个螺丝，这这个螺丝如果有套筒话用套筒拆，没有套筒用钳子夹着也能拆。 螺丝刀拆掉这里这个螺丝，这个管子粘的太紧了，你看拆的时候直接把他原来垫的这个绝缘的东西都给拆破了， 一会重新给他换一个啊。好了，现在拆电容 好了，这辆电容拆掉了，拆掉之后我们需要给这里装一个无极性的电容，咱们刚才那个套件 里边有。好的，给这里装一个无极性电容。 ok， 这一个两微法的无极性电容装上去了，下步我们把它原来输出的铝包电容给它拆掉，换三颗耐压比较大一点的。 原来三个电容全部已经拆掉了啊。好的，焊孔已经处理干净，现在开始换新电容， 剪掉多余的引角。 好的，电容换好之后，下一步呢，我们开始把 这个变压器给拆掉啊，因为我们要改的是全波整流，这个变压器需要改动。呃，这里这个排针没用了，我们直接剪掉。 好的，现在拆变压器，变压器的这些银角啊全部都给，要给它焊透才能吸， 现在全部给他的银角上面，我们重新在上底焊吸，要不然的话不好用，这个吸吸器不好吸。 好了，这个 brt 改装完成就是这个样子啊。改装好好了，现在把这个 brt 装到板子上去。 好了，这个变压器咱们就焊好了，接下来把背面这两个消特级的整流罐给他换掉。原来的这个耐压太低了，咱们现在给他换两个耐压高一点的。好的，现在开始拆， 把这里这两个二极管也拆掉。好的，先把这两个小的二极管给换上去。 好的，接下来把这两个内压大一点的休特级耳机管给装上去。 好的，这两个小特级的整流二极管现在已经换完了，接下来咱们给这个整流桥上面涂抹这个散热硅脂。 好的，这个三二片装上之后，我们把这个控制小板装上去， 刷上两颗固定螺丝， 他这个温度探头我们需要压在这个散热片上面啊，这这颗螺丝松一下。 好了，现在装回他这一个 emi 的抗干扰的小板， 把后面的风扇暂时给它插上， 前面风扇插上，把屏幕给他连接上。 好的，这样暂时翻过来，接下来咱们就可以通电时 接上电源线。 好的，通电。 哎，屏幕已经亮了，现在我们短按一下，让他开始检测， 现在测试中， 你看这里现在识别为一百二十伏二十五安，方案 现在已经诊断结束，未发现明显故障，证明咱们改装成功了。好的，咱们短按一下，让它返回 大家看，没一点毛病啊，改装成功，那么下一步呢，我要给他改一个铝合金的外壳，有了，现在这个铝合金的外壳现在已经装好了，看起来挺漂亮的啊， 上面有提手，现在插个电源来看一下， 一百二十伏二十瓦，现在我是接了一个灯泡，咱们现在打开开关，按一下编码器。 好，灯泡成功点亮，看一下电流，零点五安六十一瓦，没一点毛病啊， 关闭。 ok， 好了，这个视频就到此为止。
368大飞电子维修

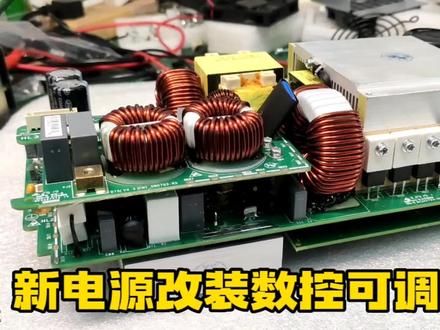

05:44查看AI文稿AI文稿这边是改好的两个铝合金外壳的电源，这个是视频中发过全新电源改的，改完的全新电源外壳在这里。 这个呢，电源成色也不错啊。他俩区别，你看外观区别，人家这个客户要求不装提手，人家回去要放到桌面上啊，你装提手的话这上面都放不了东西了。另外铝合金外壳又断货了，淘宝店家说又得 二十多天才能到货。接下来改装这个新电源啊，一共就两个，这个也是定过了没有了。然后这个呢，就是普通的外观，看现在空载功率七十多瓦。下一步开壳 和前面咱们拆那个新的是一样的，都是二零一九年五月十五号的。下一步咱们把 上面这个 emi 板拆掉。我是习惯拆掉下面的散热片啊。先把这个螺丝拆掉，用四毫米的套筒 把这两个二极管还有这个电容给他剪掉。 下一步这两个电容拆掉，这两个大电容也拆掉，这两个二极管拆掉，然后 这两个二极管也要拆掉，变压器也要拆掉，还是要先上点吸，这样好拆。这个底板上都有三方漆，所以说温度要高一点，不然的话不好拆。 这个铜带拆开之后呢，我喜欢用钳子在这折过来，折过来再焊一下，这样更结实。人家有的变压器拆下来就上面这个，人家原装就是折过来的。这个倒是没有啊，可能是批次不同的原因。把第一和第三银角上的线拆下来，把他俩焊一块改完就是这样子的。 虽然他是新的，但是习惯性还是打点硅胶，因为他原装的胶太脆了，太硬的容易裂， 一旦变压器装上这个位置就碍事了，打不上胶了。然后把变压器焊接上，拿出套件，把该换的电容二极管都换上。为什么要换呢？因为原装的电容二极管耐压值不够， 这个耐压值要高，因为改动之后变成一百二十伏了。下面是拿出酒精，然后把这个该插的地方插两遍啊。现在是在涂抹散热硅脂， 然后装上散热片，然后再装上输出的两个整流二极管，咱改的叫全波整流，现在是在装控制板，控制板装上之后呢，就可以通电试机了啊。 好了，这个都接上去了，这个版可以先不接啊，咱们直接通一百二十伏的电试试通电， 然后按这个自检测试成功退出 下一步装围板和后风扇啊。这个围板是我事先做好的啊，现做的话很耗时，做过的朋友应该都清楚。说一个细节问题，也是个人习惯问题。为什么这时候套热缩管呢？因为这个热缩管我用的是加厚型的，你这样做好之后你再来折的话不太好折， 你限速的话，他热的，你直接折过来就行了，很方便。这时候是热的软的，这样一整很方便。然后再用起子机给他上紧反馈线塞到缝里，反过来， 这时候从这里要装正负极这个接线，这个肯定要这时候装啊，一旦你壳子扣上去，你肯定是装不上了，下一步纸胶带撕掉就可以扣壳了。 再看最后一个螺丝，一定要用小螺丝刀这样斜着上，因为文艺版碍事，用普通螺丝刀上不去，并且最好是这个位置啊，你把它竖起来上，一不小心螺丝掉下来的话，很容易掉进电源里啊，那就很麻烦，你自己组装的话建议不上这个螺丝，没关系的， 装上壳之后肯定还要再自检一下。装上了咱们待载试一下啊。我下边接了一个加热管，接在这上面满载呢，他能接近两千八百瓦，但是达不到三千瓦啊，这个最高是三千瓦， 我这个电源收入线够粗，二点五平方的，但是呢，我那个插排这个线不够粗，所以说啊，只能短时间试一下，你看这个压降就能看出来。现在两百三，我一开他就会降，准备开了啊，我这边卡个电流表，他俩对比一下，开 两千两千七百七二十三点一，这二点三，二十三点一九，看这个压降变成两百一十伏了，关了二百三十伏，就说明我那个插排那个电源线啊不够粗，造成了压降。所以说咱们在家里用的话， 一定要注意你那个插排够不够粗啊。那个线看我这个线是够粗啊，我这个二点五平方通线，但是都得够粗才行。我刚才测的是这个直流啊，这个浅表是胶直流都可以测的，有的朋友以为我测的是交流。不是啊，这胶直流都可以测。 另外想自己动手的朋友啊，你可以参照我以前的视频啊，以前也发过多个这样改装视频，你可以参考一下， 动手能力强的话完全可以自己搞定。另外提醒大家，大家在网上买这个电源的时候，你不要贪图便宜啊，有时候你为了省那三四十块钱，你回来之后呢，成色很差，反正这个电源水很深。好了，这期视频就到这里，感谢大家收看，下期见，拜拜。
272薛强维修

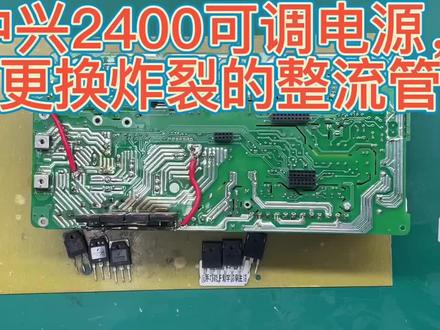

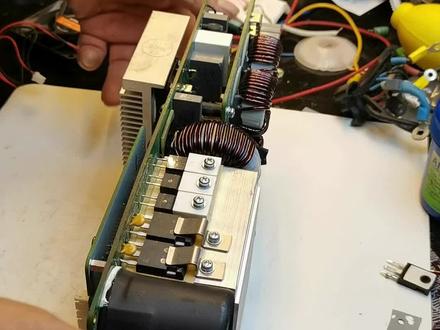

04:57查看AI文稿AI文稿这是一个改装完成之后第一次通电就烧损输出端整流管的中心二四零零的可调电源，它是由于改装比较粗糙的原因，线路搭接在一起形成短路，烧损了整流管 正好配件到了，看一下更换流程，注意一些细节，改装的时候成功率会更高。嗨，朋友们大家好，我是爱动手抢生活的二斌。接下来开始操作。首先拆除损坏的整流二极管，虽然表面上只有一颗炸裂， 但是其余的三颗也有可能有软击穿的现象，无法长久使用。更换的话就全部进行更换， 反正是全部更换。拆除的时候如果比较困难的话，可以直接用钳子将它的银角剪断，之后将这些断的银角一根一根的取出，比较容易。测量一下刚才拆除的两颗供应级整流二极管， 换用表测量的时候没有明显的损坏。紧接着清理一下整流管与主板插接焊盘上残留的焊吸，如果用电烙铁夹吸吸器很难清理干净，可以找到符合尺寸的空心针，清理的时候就比较容易。 焊孔中的焊锡清理干净之后，用洗板水将周围的主板清理一下，去除上面的杂质，防止短路。同时绿意后特的安装 四颗肿瘤管，有两颗需要插接到主板上，所以说安装之前首先装上散热片，散热片上有孔，根据这个孔的位置确定这两颗整流二极管的高度。 这里就是一个注意点，如果说两颗整流管没有和散热片对比好位置，整流管固定完成之后再装上散热片，由于固定弹片不能正常压 大柱，这两颗整流管有可能会出现整流管散热不良损坏的现象，板仔的两颗整流管位置确定完成之后，就可以用电烙铁将他们固定住，之后找到另外两颗家装的整流管，他们的高度也需要稍微处理一下。 正常加装的时候，需要将两侧的两个角调起，之后将两边加装的两颗整流二极管调起的四个角连接到一起。所以说再调起加装整流二极管两侧的两个角的时候，尽最大的可能使他两个角的高度高一点。 因为家装整流管的中间角位一会也需要挑起一点与主板进行隔离，所以说两边的角挑起的越高，与中间这个角离的安全距离也越大，就不会出现短路问题。 而我们这位朋友出现的短路问题，正是由于两侧的脚与中间的脚触碰了，当然了，这些脚他高度的位置关系需要参照那个改装的高清大图，这里只是在大家改装的时候作为一个参考使用。 家装的两颗整流管，他的三个角都是翘起的，所以说他不是固定在主板上，而是用散热片上的螺丝按照原来的孔进行固定，固定完成之后可以看一下高度。 我这里剪了一点青稞纸，将它安装到主板与家装的两颗整流管中间的位置，使它俩形成绝缘，之后找一点硬铜线将它弯成半月形，焊接到两侧两个整流管中间的角与中间两颗整流管边缘的角上进行 连接。这颗半圆形的连接线焊接的时候，它的高度不能太高，同时宽度又不能太宽，所以说可以做多次实验，直到合适的高度和宽度为止。 这两根连接线焊接完成之后，需要调整一下他与上侧四个角的安全距离，因为接下来就需要焊接一根导线，将这四个角连接到一起，焊接到拆除的主变压器中间抽头的那个焊点上。 只要提前做的准备精细一点，两根导线之间的安全距离完全是足够的。连接导线装好之后，再将两颗导线之间加上青稞之用于他两个之间的绝缘。 接下来就可以开始恢复散热片了。拆除时带有散热柜纸的原件一定要重新涂抹，保证 他们的散热。同时新家装的四个整流管背面也要重新涂抹散热柜纸。散热柜纸涂抹完成之后，需要每个整流管加上一个散热片，保证他们的绝缘性。 所有的步骤都不能偷懒省略，不够精细的话很难改装成功。现在焊接的是电子负载他的接线负极，基本以上步骤都完美完成之后再加上固定的垫片，那整流管的更换就完成了。 由于这位朋友没给我连接的排线，所以说无法通电实验，那这一期也只能先到这里，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，那么就拜拜喽！
189手巧能干爱学习享生活
03:40查看AI文稿AI文稿今天改装了一台这中兴二四零零可调电源，接下来咱看看改装过程，电源拆完以后 就这么多东西，拆掉这个大散热片以后开始改装上边的圆圈，拆掉这个变压器，先上点吸， 用吸水器吸。变压器拆好以后拆下来以后是这个样子，先拆下旁边这排针，然后好安装改装变压器， 分离铜片，套上热锁管，插上变压器，用钳子垫住变压器，固定好，然后拉一些这变压器开始焊接， 接下来按照三个点，接下来剪断这个了，就给 再分段这个了就可以了。然后拆掉这两个电容和这一个小方电容，按上无极性电容， 换上这两个耳果，注意正负极。装上这两个整流桥， 看上 tvs good。 打上导热柜子，装上散热片，拧上螺丝压紧，贴近散热片好检查一下，看有短落的处 没有花。装上这个主板，插上排线， 插上电视器，插上电视，插上电， 好锻炼开始 ah 正常正常 诊断接收未发现明显故障，确定好 五福临门 好防晒，先上 用手点上，用敷十次， ok， 清理一下开始改革，装好以后撕小机， ok。
31梦想维修工

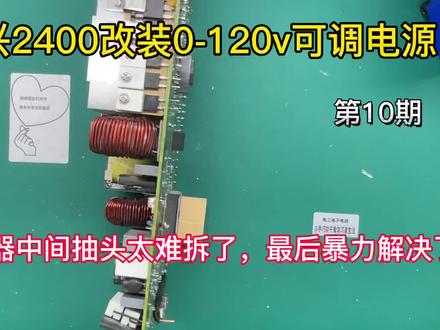

04:46查看AI文稿AI文稿嗨，朋友们大家好，我是爱动手，想生活大兵继续中心二四零零改装一百二十不可调。这一期画一个重点，主边压器中间周头与电路板分离，以及后特输出绿边电容的更换。 这一期的操作在我看来可能是这块电源改装最困难的一步。说他困难，并不是说他的操作步骤多么复杂，而是因为这个主变压器的中间抽头实在是太难取出。 本来以为用电烙铁稍微加热一下，再加上上一期制作的那个小钩子，就能轻松将中间抽头从电路板的焊点中取出。事实证明，我还是太低估了他的困难程度， 一开始将电烙铁打到了四百摄氏度，同时将昨天制作的这个钢丝的小钩子 顶带变压器的边缘向上翘，结果翘了半天，这个中间抽头他是纹丝不动，没办法，又找了一个高度合适的散热片垫在钢丝的底部作为支点向上翘，但是还是不顺手，并且这个小钢丝还翘弯了， 后面找了一根比较秃的不易变形的翘杠往下翘这个中间抽头，并且将电烙铁的温度达到了五百摄氏度，明显看到焊稀融化。但是这个中间抽头也只是稍微向外移动了一点， 用这根凸的翘盖就将近操作了十分钟左右，乃至变压器都有点发烫了，但是这个中间多头他还是纹丝的不动，没办法，又换上了尖嘴的手前操作了将近五六分钟的时间，导 导致这个中间抽头都有点变形了，他也只是又向外移动了一点之后就纹丝不动了。前面各种操作，各种工具，整整使用了三四十分钟的时间，还是没能将它取出来，最后没办法直接用斜口钳 将它与电路板接触的位置剪断了。这个长度的抽头应该也够用了。对，主要怕继续使力或者加热的话，使主变压器内部的绕嘴受损，那可就得不偿失了。将这个抽头稍微向上弯曲，远离电路板， 最后用电烙铁稍微上点吸，防止这个中间抽头他产生分层主编压器完成之后，接下来更换这五颗输出滤管电容。由于电路板他的底部有整流原件，不易直接向下放置，所以说侧面放置 直接容易拆装，也容易安装。先拆除上特这三颗大的绿波电容，这里的焊点比较小一点，所以说比较容易拆解。电烙铁达到三百二十度左右就能够轻松化稀原来的这三颗绿波电容，它的耐压值是六十五伏， 更换之后新的电容他的耐压值是一百六十伏。旧电容拆除之后，可以用吸吸器将钢台焊盘孔位置上的焊吸吸除， 同时用穿孔器将焊盘上的孔重新扩充一下，这样子装电容的时候更容易一些。有可能是这个电路板比较厚的原因，一开始没有除夕还有扩孔的时候，装了将近十分钟一个电容也没有装上。 新电容安装的时候一定要注意他的急性，不要放反。将长的银角去除之后，固定一下这几个电容的焊盘，电容固定好之后，清理一下电路板上刚才焊接遗留下的残渣还有杂质之后，对电路板上的虚线进行一下补焊。 下侧的两颗小电容依旧是耐压六十五伏的，所以说也需要更换，更换也是相同的方法，先将他们拆除 之后将焊盘上的孔用穿孔器稍微扩充一下，刚才直接往上装小的电容又是装了十分钟，依然是装不上，所以说又重复了相同的步骤。 两颗小的电容更换完成之后，依旧需要清理一下焊盘，补一下虚线，多到 一个良好的习惯，这样子电路板改装之后比较美观，不容易出现黑乎乎的一片。之后将电子负载的接地线重新接回电解电容的负极，刚才换电容的时候，由于比较妨碍事，所以一并将它拆除了， 那这一期差不多就到这里用了七十多分钟的时间，大家在安装的时候一定要注意这几颗电容他的正负极，以及要重视这个中间抽头的拆解难度。那好的，这一期先到这里，朋友们如果有什么建议想法可以多多关注和留言，那么就先拜拜喽！
157手巧能干爱学习享生活
