诺瓦tb1使用教程

我们教大家如何用电脑无线连接 tb 盒子，首先打开无线，找到 ap 开头这个无线网络，输入密码一二三四五六七八，然后连接上去，我们看一下下面虽然显示的是无网络，但是我们已经连上他这个无线了，可以打开那个 no 啊，调试软件 格子的话，我们点登录，要选最下面媒体播放器登录点一下，然后我们会自动的查找到这个盒子的一个代码，然后连接用户名的话就是 admin， 密码是一二三四五六连接，你看我们现在已经连接完成了。

呃，做完这一步呢，我们就需要做一个平体连接图，那有时候，嗯，有的客户会问说我平体连接图我怎么去做呀？怎么去判断？这个我们是以面朝平，呃，面朝屏幕的方向为基准，假如说我这是一个大屏，我每一个色块是一张接收卡， 呃，那我这个的话我可以数一下，我横向是一二三四五六，是六列两行，那我在我这块就设置六列两行点，全部重置。 然后比如说我这个大屏是我面朝大屏的，我网线是由右向左的，网线一是由右向左穿的，网线二也是由右向左穿的，那我在这块选择输出口一，然后我只需要把这个改成我，呃，带的宽高大小就行，然后我们用鼠标去点，然后选择网线二。假如说网线二我们 没有带到五幺啊，我往下加入，我往下只带了两个高，那就是六十四，那我同样的选择往下二以后我再点，然后发送到硬件即可。呃，以上呢就是我们调试的一个完整的流程，谢谢大家。

他这个平时一开电就好了吗？对吧？现在关掉了，对不对？关了吗？关了一关电就好了吗？关掉然后一开开好，开好之后他那个可能会存在选信号的问题啊？他这个是未接的，对不对？ 他要等到这个正常的时候，这里还有没有？还有目前还不正常，他这个电不用关吗？把这个关了就行了。然后你，然后你就要那个，比如说他是微接的，那我们就按微接，微接现在是没有信号的，所以他现在信号过来是没有的。 现在我们我们调到那个 hdmi， 他就有信号过来了，而且说因为这有电脑的他就有信号了，然后这一个，这一个键，这一个键是自动缩放功能的。哎，这个是 自动缩放功能的，如果不，如果是那个的话，他就是看到没有，他就是按直接分辨率所有的自动缩放功能，这里面就是调他的亮度线，我调到百分之九十，你就按百分之九十，我觉得可以，这个亮度对其他的功能有要用到了再说了，是吧？嗯。

大家好，今天给大家了解一下诺瓦 lcd 软件如何进入控制界面。首先打开这个软件，打开之后我们可以看到左上角未探测到发送卡，我们等待这个消失，如果这个位置没有消失，一直出现未探测到发送卡，很有可能是调频线没有接好， 没有连接上，要么就是驱动没有安装好登录之后，我们看到这个位置已经有了，然后可以从这 有设备可以看得到，然后点登录选择第一个同步高级登录。同步高级登录就是控制处理器的，一般我们用处理器的话都要进这个同步高级登录，密码三个六， 我们看一下还有另外两个，这个是显演示模式调试调屏，就是如 如果我们当当前没有，呃，旁边没有处理的话，我们用这个可以提前设置好屏的参数，或者刷屏的连接图。 这个是媒体播放器登录，这个就是一步盒子登录，这是单独需要另一个窗口，这个登录之后我们就可以进行控制处理器调频了。

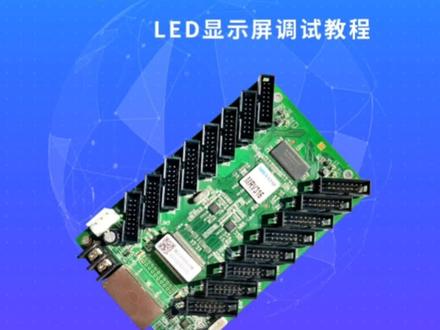

大家好，今天我给大家讲一下我们在现场所有的嗯装配环节做完以后，我们去如何去调试我们的大屏。呃，我们调试呢分为同步和异步两种两种模式。 呃，如果我们进行同步调节的话，我们就去选择同步高级登录，在这块登录选择同步高级登录。呃，密码呢是三个六或者 adm。 如果我们进行呃异步调试， 我们进行媒体播放器登录，这块会刷出我们的设备，我们直接点连接系统，用户名呢是 adm， 密码是一二三四五六。呃，因为我今天这块没有连接设备，我在演示模式下给大家来讲解一下下面的操作。呃，当我们登录了以后，我们可以 看到这个控制系统的数量为一，然后我们进行下一步的调试，点显示屏配置下一步， 然后到这一步发送卡界面的时候，我们的发送卡界面我们要看一下我们的发送卡分辨率和显卡分辨率是否保持一致，如果不一致的话，我们就要去呃 设置我们的发送卡分辨率，让发送卡的分辨率和我们的显卡分辨率保持一致，我们在这块点自定义分辨率，在后面改成和我们显卡分辨率一致的分辨率，直接点设置。 呃，当我们这两个分辨率保持一致的时候，我们在接收卡界面。呃，我们这到接收卡界面调试接收卡的参数的话分为两种，一种是 当我们有嗯相对应的灯板的配置文件的时候，我们直接选择从文件载入，然后选择我们需嗯灯板上的配置文件直接进行加载，然后在规则当中只需要改成我单张接收卡贷的宽和高发送到所有接收卡即可。 呃，当我们没有配置文件的时候呢，我们就需要进行智能设置，然后我们在智能设置的时候呢？呃，点智能设置，下一步我们到智能设置向导一这一步， 我们在上面的选择芯片呢？选择我们灯板后面对应的，嗯，我们的那个，嗯驱动芯片，然后选择相对应的驱动芯片。假如说我这个芯片呢是二零三八的，二零三八 s 的，那我就选择二零三八 s 啊，我假如说我的芯片是呃幺六幺六幺三幺六幺三幺六幺三六的，我们就选幺六幺三六。如果在这个列表当中没有我们对应的芯片，我们就选择通用芯片进行智能设置。 呃，其他的不用动。然后在我们的这个呃点数这块列和行这块就需要填我们灯板的实际像素点，假如说我这个灯板是一个六十四乘以三十二的，那我就是六十四列三十二行。然后下面呢进行选择溢码方式。 呃，一码的话，我今天的话就以我们幺三八一码为例，然后各个灯板每一个灯板的一码方式是不同的，我们需要去查看我们灯板具自己具体的一码是一个什么样的状态。然后我们点下一步， 到这一步以后我们这块会显示全黑或者有显示，我们就需要观察我们的大屏，如果我们的大屏是全黑，那我就选择全黑，如果上面有显示，那我就选择有显示， 然后选择完以后点击下一步，到达这一步以后，他这块会有红绿蓝红红碧火黑这块的话，我们就要需要去观察我们大屏上灯板的这个显示状态。 呃，如果在红色时候，他显示红色，绿色显示绿色，蓝色显示蓝色，那我们就直接进行下一步。如果他显示的这个颜色不能对应起来呢？我们就选择手动模式。假如说打到红色，他现在大屏上面显示绿色，那我就把这个颜色更改为绿色。呃。打到绿色，大屏 上面显示是红色，那我就更改为红色。呃，下面也是相同的道理，我们点下一步，然后到达这一步以后，这个行的话，呃，就以我们灯板上面的实际的亮的函数为准。 呃，一般像我们的七五接口的话是两组数据。呃，我这个灯板刚才我智能设置的时候选的是六十四乘以三十二的，那我灯板上面亮的行数应该是十六，然后我点 下一步，呃，然后到这一步以后，这一步又是一个什么意思呢？这一步就是假如说我这个灯板是一个呃十六扫的，我上一步选了十六行，我灯板是一个十六扫的，那我这一步就选一行。 如果我的灯板是一个八扫的，然后呢？我这一步十六除以八，我这块就选二。如果是我灯板是一个四扫的，那十六除以四等于四，那我这块就选四。

多功能卡相关操作，操作之前，请确认设备已正确连接。多功能卡的配置。一、打开软件， 选择用户同步高级登录，输入登录密码，默认密码为 a、 d、 m、 i、 n， 单击登录。二、 单击多功能卡选项，弹出多功能卡管理窗口。三、 点击添加，添加多功能卡，并选择连接方式，如果用创口连接，请选用创口连接，如果是网口连接，请选择 网口连接。四、点击确定多功能卡添加成功。 电源设置，在多功能卡管理界面选择电源管理，单击读取，读取选中多功能卡的时间并显示在界面上。 单机设置，设置当前计算机的时间到选中的多功能卡电源控制方式共有三种，手动控制、自动控制和软件控制。 选择手动控制，即对每一路电源单独进行启动和停止的控制。 选择自动控制，根据实际需求，每一路可设置一个时间段自动控制时间，依次设置各路电源的启停时间，然后单机发送。 选择软件控制，对美路店进行排期管理，可以自定义编辑，在一周内选择多个不同时间段开关店 添加后单击确定 亮度自动调节，在主界面单击亮度，进入亮度调节界面，单击自动亮度调节，用户可通过向导设置完 完成。调节方式分为高级调节和光探头调节。高级调节可配置多个时间点，每个时间点可设置为指定亮度或环境亮度。 一、单击向导设置，选择高级调节，单击下一步。二、根据需求添加指定亮度、环境亮度 或对已添加的设置进行编辑或删除。三、设置完成后，单击完成，并对设置进行保存。 光探头调节软件 自动生成一个时间点，且默认选择环境亮度。一、多功能卡添加完成后，单击外设设置，在多功能卡对应的外设接口，选择光探头单击保存，将光探头连接至多功能卡。 二、单击向导设置，选择光探头调节，单击下一步。 三、选择光探头检测，检测系统连接的光探头。四、选择刷新，刷新当前光探头连接状况，避免连接断开。五、在快速分 分段进行环境和瓶体亮度的上下线，设置亮度调节为线性分段调节。六、设置完成后，单击完成，并对设置进行保存。 音频管理， 单机音频管理设置多功能卡连接的音频通道，如果使用的是三点五毫米音频线连接，则勾选 h d m i 通道，再单机刷新。 如何使用的是 h d m i 线连接，勾选独立通道，然后单机设置。注意，更换硬件后，可单机刷 新读取当前多功能卡连接的音频通道。

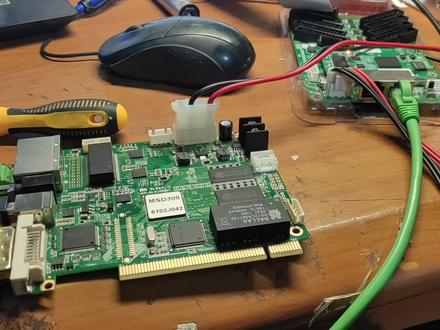

大家好，我是小诺，欢迎收看诺瓦课堂。本期视频将为大家介绍诺瓦 l c t 软件中的智能设置功能。 该功能的目的是点亮灯板，使单一灯板能够正常工作，正常显示视频源信号。 在开始智能设置前，首先要确认带点亮灯板的信息，包含驱动 ic 型号密码 ic 型号灯板的宽度像素点 与灯板的高度像素点。其次，我们需要进行正确的硬件连接。我们使用 us b 串口线和如 dvi 线的视频信号线将控制电脑与发送设备相连。 其中 usb 串口线的作用是传输控制命令。视频信号线是为了将图像信息传输给发送设备，并确保发送设备和接收设备之间的网线连接正常， 确保接收卡与灯板的排线连接正常。这里有几点需要特别注意， 一、确保带点亮灯板连接在与发送卡设备网口一连接的第一张接收卡上，且与该接收卡哈布版的第一个卡槽相连。二、 确保诺瓦发送卡设备直接连接电脑且关闭缩放功能，未连接任何第三方设备。三、确保控制电脑为复制模式显示，且分辨率缩放为百分之百。 in windows 十系统的显卡设置与 windows 七略有不同，以 windows 十系统为例，具体的操作为电脑桌面单击右键，选择显示设置，点击打开， 进入设置界面之后找到缩放与布局，将缩放与布局的百分比调整成百分之百，若设置为其他 差百分比，就会对分辨率进行拉伸。智能设置中映射在灯板上的信息将会错误， 将分辨率调整成大于等于 led 显示屏的分辨率 下面我们找到多显示器设置，点击下拉菜单，选择复制这些显示器保留更改，更改完成后关闭界面， 下面我们开始登板智能设置，双击打开诺瓦 l c t 软件，打开软件后找到登录 who， 点击选择同步高级用户登录，输入密码六六六或者 admin， 点击显示屏配置，然后点击下一步。 在发送卡界面找到原配置，将分辨率更改为与显卡输出分辨率一致， 点击设置。设置完成之后，点击刷新，查看设置是否成功， 点击接收卡，点击智能设置，点击下一步。在智能向导一 界面，首先选择带点亮灯板的模块芯片，点击选择芯片类型，找到在灯板上看到的驱动 ic 型号， 我们演示所用的登板 ic 型号是 s m 幺六零二六，不在芯片列表内，则可以选择通用芯片，点击确定 我们演示所用的灯板宽度为六十四像素点，高度为三十二像素点， 所用的密码 i c 型号为七四 h c 幺三八。点击下一步。 接下来的软件设置均根据灯板的实际显示进行选择，请注意右上角的灯板实时显示情况。 在智能向导二，灯板显示全黑，选择全黑，点击下一步。智能向导三，切换到手动， 根据灯板显示什么颜色，则选择什么颜色，依次类推。设置完之后点击下一步。 智能向导四中观察灯板实际亮多少行或列进行填写，这一步也可以判断灯板使用了多少数据组，即用灯板总行数除以所亮的行数就等于数据组数。 智能向导五，根据灯板所亮的行数或列数填写后，点击下一步，进入智能向导九、此 时灯板会有指引像素点闪烁，需要根据灯板闪烁点的位置按顺序在软件上点击对应的位置进行描点， 若发现一定的规律之后，则可以点击智能生成， 然后再次观察指引点进行对应的描点，此时也可以通过键盘的上下左右键进行设置，设置完成之后，软件会提示走线绘制完毕，点击确定，点击下一步， 此时智能设置已经完成，用户可以在此界面保存 存该登板的信息，输入登板名字后点击完成，方便以后使用。 至此，可将电脑鼠标移至电脑左上角，可观察灯板的显示情况，检查灯板是否显示正常， 整个智能设置就已完成，感谢您的观看！

大家好，今天的这个视频呢，主要来给大家介绍一下我们诺瓦的平老板是一个什么样的平台，然后再给大家来介绍一下诺瓦的平老板如何的去正确的使用。 首先呢我们在浏览区这块输我们评老板的账号，三 w 点平 boss 点 con， 我们就可以登进到这个评老板的登录界面，在这块呢输入我们已注册的评老板的账号和密码就可以进行登录。 那在登录以后呢，我们在这个平台上可以看到我的显示屏的一个状态啊，在这块呢我们也做了一个数据大盘，那在这个数据大盘上呢， 我们可以呃很清楚的看到一些我评老板的相关数据，比如说我这块，呃这个评老板的账号总体呢榜评数量是有五个啊， 其中两个呢是在正常的在线状态，其中有一个呢发生了故障，这个故障的位置呢是在滁州市啊，某设计院，他的故障告警呢，是黄口二出现了故障， 那在这块呢，还有一个像我们有一个风险啊，风险的话是出现在合肥某单位，风险警告呢是勇于备份故障，他的这个瓶体位置呢是在合肥市瑶海区啊，什么什么地方？ 那这块的话我们可以去查看一个详情，那这块还有个离线，那我们这个平老板如果说你要想让他 正常的在我们这块进一个监测，可以去预警故障信息和风险的话，是需要我们显示屏前端的电脑进行一个网络连接的，那如果我们有一些项目是不具备上网条件的情况下，那我们这块看到的将是一个离线的状态， 那下面呢是我们在这些现场拍到的一些案例图，我们根据我们每个项目把它具体的上传到了我们平台上，那我们这块 led 显示屏管理平台是可以通过我们这块去设置进行名字的一个更改。 那看完了第一部分啊，显示屏的这个功能，这个部分的话，那我们来再看一下。第二部分就是显示屏 评老板能给大家带来到服务这块显示屏管理这块，那这个呢？是我们呃这个账号技术人员到现场去绑定的这么多的这个平体的一个具体信息，那我们来看一下里边都有什么信息。 首先第一个就是我们打开滁州啊某报告厅，那这块的话，我们可以在这块上传我现场的一个具体的一个案例啊，我们拍的现场的案例图可以在这块进行一个分享。 那这块话我们在这块可以看到啊，我这个整体的一个架构前端有一台电脑啊，通过连接到我们诺尔的微幺幺六零这台设备上面 啊，微幺幺六零呢，在这块我们可以看到他的一些信息啊，包括，嗯，他的序号，包括他 当前的一个状态，包括他的网口数量，现在的固件版本埃森马，以及他所处的这个 地区什么时候绑定的，我们都在这块可以看到，那后端的话就连接的是我这块显示屏的大屏，那在这块的话我们可以看到我整个大屏的一个啊，宽高分辨率是多少，然后屏体的亮度是多少， 环境光的亮度等等这些啊，当然这也是要均均匀，我们现场具备相应的一个监测条件，那我们再来看一下下面都有哪些信息啊？ 在这块的话我们可以看到啊，我们每一张接受卡下面的这个温度啊，可以进行一个实时的一个监测啊， 这块是可以看到的，那在这块呢，我们第二个单元版和相提这块我们可以看到我这个现场的单元版呢，是幺七二乘以四十三啊，这是一组数据，那我现场这块通过这个信息呢，我就可以知道我现场用的是一个一点八六的一个模组啊， 然后这块就是我模组的带的一组数据，两组数据是一张灯板啊，这个是一张接收卡带的高度，那我现场的灯板的芯片用的是 ls 九九三零的这个芯片啊，在这块呢我们也可以看到我现场用的这个具体的模组一些相关的信息， 当然这块是不提现品牌的啊，那接收卡这块的话，我们也可以看到我现场的接收卡呢，总共使用了四十二张啊，然后 每一张接收卡他的这个网线是平体里边是怎么走线的，这个网线的这个具体走线的一个呃状态，我们都可以在这块进行一个展示啊。 第四部分呢就是我们电源这块，那电源这块的话，我们可以检测我们每一张接收卡啊，就是你电源接到我接收卡上，每一张接收卡上面电压是多少伏，在这块进行一个检测，达到一个如果出现故障提前预警的一个作用， 那这个就是我们呃基本信息，我们在这块在这个界面可以进行一个查看，那备件备份信息呢？这个部分呢，我们可以看到啊，这个是高科一点八六九九三零加九七三六的，那这块的话我们可以根据我们 自己的项目以及现场使用的一个情况进行一个命名。那这个文件包呢？里边包含了我接收卡的配置文件，我现场的连篇文件以及我接收卡用的版本号啊， 当时现场调试用的调试软件 lct 的一个版本号，那我可以通过点击下载把它下载到我的电脑桌面上啊，你确保我后面去进行这个现场维护时的这个相关信息的一个正确。 那第三部分呢，就是历史状态的一个调节，那这个部分呢，主要是对我们亮度调节的历史历史调节的状态的一个回读，以及我们显示屏状态的一个回读。第四部分呢就是我们备件信息管理的一个界面，那这个 界面呢，都是我们可以通过手动区进行编辑的啊，每次我们现场做完维护以后都可以进行一个编辑。就拿我们这个现场来说，这块你看我们可以看到 现场接收卡用 dh 七五幺二备件，用了两张存放在二号机房的备品柜当中啊，灯板的备件，电源的备件以及网网线的备件， 然后下面的话我们可以添加换件信息，比如说我每次去现场换件的时候啊，在这块我可以把相关的信息进行一个添加。 那最后一个部分就是我们保修部分啊，上面的话是对我整屏的使用进行一个保修的一个管理，那可能我们跟甲方在洽谈项目的时候承诺这个屏质保多长时间？那我们 在这块可以进行一个质保期的一个编辑啊，然后这块的话都会有我们相应的操作账号和操作时间，因为我们这个账号是可以分子账号的，所以说我们在这块都可以看到当时的操作员是哪一个。 然后下面呢就是我们配件的一些质保信息，比如说接收卡啊质保信息，然后我们的二合一视频控制器用的什么型号，然后他的数量以及质保时间是什么时候到什么时候啊？ 包括电源等等等等这些，对吧？比如说我们可能时间长了，不知道这个货是从哪家拿的，我们在这块可以进行备注，对吧？ 比如说接收卡是供应商是诺瓦省级经销商啊，合肥某某某电子啊，当时对接的业务是谁？后面你也可以备注一下电话，然后当时的型号包括这批货的 sm 码 数量以及承诺的质保时间，对吧？我们都可以进行一个管理。那第三部分就是我们的工具啊，那这块的话我们有呃三个部分，就是我们的配平文件，这块的话我们可以由我们自己啊制作的正确的配置文件，我们可以在这块进行上传 统一的一个保存。然后厂家各大厂家标准的这个配置文件呢，我们在这块也有啊，那我们根据自己的项目需要，也可以在这块直接下载相对应厂家的模组的配置文件。 那工具栏当中第二部分呢就是放配置工具，那放配置工具目前的话，我们在这块的话有一个 h 系列放配置工具，我们可以通过这个去搭配我们呃一个设备的一个选型，那在后面的话我 我们也会更新到我们一些呃智能配方的一个工具到这块，到时候可以大家可以在这块具体进行一个学习。 那第三部分呢，就是我们视频课堂，那在这块的话有诺瓦的公开课，讲课的一些行业的基础知识，还有像我们技术的一些基础学习知识啊，都 可以供大家进行一个学习，包括一些解决方案的一些知识啊，这个可以适用于我们日常的一个学习啊。 那第四部分呢，就是我们对系统这块一个账号这个设置，那如果说我们这块想要发现故障的时候，第一时间推送到我们的话，我们在这块可以绑定我们的手机啊，比如说我们先绑定一个手机号码，当我们的显示屏出现变动的时候，那我们在这块 就可以接收到一些提醒信息。那账号管理的话，这块比如说我们公司可能有五六个技术人员到现场去进行调试、绑平、售后等等。那我们在这块的话可以给啊 不同的技术人员分配不同的这个账号和密码以及使用人的信息，包括他要关联就是他要去负责哪些平体的这个信息，我们都在这块可以去给他设置，然后包括他下面的一些功能权限啊 啊访问权限以及榜评等等，这些的权限我们都可以对每一个字账号进行分配。 系统日志的话，这会就主要可以查看到我们每一次这个操作的一个时间，以及做了哪些操作。当然这个就是我们呃主账号是可以查看的，子账号的话是 根据我们分配的这个权限去进行查看的。那以上呢就是对给大家进行了我们呃评老板的一些功能上的一个呃介绍，那下面来看我们来看一下我们到现场去以后如何啊？正确的去绑定我们的评老板。 那首先呢这个是我们诺瓦的调试软件诺瓦 lct 啊，这个是当前呢五点四点三，也是我们当前最新的一个版本，那在这个主界面呢，我们登录时候我们可以看到有一个评老板评博士，对吧？ 我们点进去以后，如果我这块连了相应的设备的话，这块会出现一个啊相应的信息，我们把这块啊 修改注册信息，把我们的账号更改一下啊，一般的话我们平老板绑定的话，是在我们显示屏一切都调整 正常了以后进行绑定，那比如说现在我这个瓶体已经全部都显示正常了， 假如说我这个现场具备上网条件，就是我调试的这台电脑是可以联网的，那不管是通过有线网络，无线网络还是我手机开热点，只要能我让我这个电脑联网，那我就直接可以在这块进行我相应的一个信息上传。 那这块的话我可以点下面这个保存系统的配置文件啊，那这块就会弹出来我这个平老板的这个绑定的这个界面，那在这块我可以输我的啊账号， 然后密码， 然后平体的名称啊，比如说合肥市 什么地方，对吧？或者说我可以输一个代码，对吧？比如说一些特殊的项目的话，我们可以输一下自己公司的内部的代码，只要自己公司的人能认识就行。那系统的配置文件的话，我可以写啊，合肥零零一号 项目啊，然后我点，然后下面这这块的话，节点我们选择中国节点，直接点击保存就可以了，他会进行一个呃这些相关信息的自动上传。 那如果说我们碰到一些特殊的项目，我这个现场不具备上网条件怎么办呢？那这块下面呢，我们有一个导出整平的监控数据，那在这块的话我们可以给他起一个啊相应的名字， 那这块我们可以选择把它存储到我的电脑的某一个部分，那他这个文件当中呢，包含了我显示屏的监控数据，就是说看我这套通路是不是正常的。 那我的发送卡的备份文件，接收卡的备份文件，联拼文件以及我接收卡的版本信息， lct 版本等等等等，那我把这些直接点击保存，他就可以存储到我的电脑上面， 那等存储了以后呢，那我们就可以直接把我的软件关闭，那这个时候呢，我就再去打开我评老板。那在这块的话，我进行一个啊离线文件的一个上传就可以了。 那在这块如果说我们已经把这些信息上传了以后啊，比如说用我们这个项目来说，那我们在里边啊，可以手动的去更改我这个项目的一个名称， 我这个项目的一个地址啊，这块都需要我们手动的去输入。那如果说我们有条件的情况下，拍了现场的案例的话，我们也可以在这块进行我现场图片的一个上传 啊，这个的话就是我们平老板绑定的一个过程。那当然了，我们绑定以后后面的维护的话像一些啊，包括我们备件更换啊这块的话，我们都可以做一个相应的管理啊。 好，这个就是我们对诺瓦的平老板进行一个给大家简单的一个介绍。好，谢谢大家。

大家好，我是诺瓦科技尼青斯坦，欢迎收看诺瓦科技从零开始教学视频系列第一期之配屏片。在本期视频中，我将教大家如何从零开始，一步一步的完成一块 led 显示屏的配置，从而点亮 led 屏。 但是呢，在配屏之前，我们要保证硬件部分的连接都是正确的，我们来一起看一下。我们要使用 usb 线和 dvi 线连接我们的发送卡，其中 usb 线当做控制信号的传出，而 dvi 线当做视频信号的传出， 当然我们也可以使用 hdmi 线或者 dp 线等等其他的视频线材。另外呢，就是要保证我们的网口输出所有的网线连接，从我们发送卡连接到 ld 显示屏。 而在本期的视频中，我将以 m ctrl 幺六零零作为例子，为大家演示如何完成一块 led 显示屏的配置，接下来一起看一下软件方面该如何操作。 打开配置软件 nova lct， 点击登录，在下单菜单中选择同步高级登录，输入密码六六六，然后点击登录， 你会看到当前控制系统数量为一，这说明发送卡与电脑已连接，而且通信正常，这个时候软件已经可以控制发送卡。单击显示屏，配置，软件会自动识别当前的通信口，直接点击下一步。 在发送卡界面，我们只需要设置发送卡分辨率与视频分辨率相同，因为我们连接的是发送卡上的 d v i 一接口，所以选择视频原为 single dvi， 在原配置中选择 dvi 一，并在分辨率的下拉菜单中选择当前电脑的分辨率，即幺九二零乘以幺零八零。然后点击设置 在接收卡的界面，是为了配置每张接收卡，使其正常显示。一般每个 led 箱体使用一张接收卡弹夹，所以配置接收卡也就是配置 led 箱体，使每一个箱体能够正常的显示。 我们先一起看一看 led 箱体的规格参数，包含箱体尺寸、箱体点间距和箱体分辨率。而在接收卡界面配置时，我们只需要知道箱体的分辨率，也就是要知道每个箱体的宽和高分别有多少个像素点。 比如这个箱体是二百四十乘以一百八十，你可以看到界面上的箱体信息，宽度和高度分别是二百四十乘一百八， 而其他的参数也已经设置完成，所以 led 屏上每一个箱体都可以正常的显示，而且画面是电脑桌面的一部分，重复显示。但如果每个接收卡还没有配置或者配置错误的时候，瓶体会怎么显示呢？我们可以试着加载一个错误的配置文件，看看瓶体会有什么样的变化。 点击从文件载入，软件会自动识别所有可加载的 rcfg 文件，也就是接收卡的配置文件，其包含了接收卡所有配置信息。在这里我们选择 p 一点二的文件，并点击打开，可以看到软件上的参数都发生了变化，箱体的分辨率也变成了二五六乘以二五六， 我们点击发送到接收卡来，把参数应用到瓶体， 可以看到每一个箱体都显示异常，这也就是应用了错误配置文件的后果。一般 led 供应商会 有配套的 rcmg 配置文件，常见的会保存到优盘中，随着 led 屏一起给到终端客户，而在这里我们需要重新应用正确的配置文件。再次，点击从文件载入，选择二四零乘幺八零的文件，软件参数会恢复到之前的数值。 点击发送至接收卡，所有的箱体就会恢复正常。 如果你没有保存配套的 r c f g 配置文件，那把 l c t 有一个实用的功能叫从接收卡读取。我们可以从任意一个显示正常的箱体中回读配置参数并保存成电脑文件。 点击从接收卡读取，此时因为网口一的第一张接收卡就可以正常显示，所以直接点击确定来回读网口一上第一张接收卡的参数，软件界面就会显示出正确的参。 再次，点击保存到文件，选择保存路径并输入文件名后，我们就可以得到该瓶体的 rcfg 配置文件。 点击显示屏链接，继续进行下一步的配置。如果发送卡是全新的发送卡，则需先设置显示屏的数量，选择显示屏数目为一。点击配置软件支持标准显示屏与复杂显示屏，在这里我们演示最常用的标准显示屏操作方法。 首先我们要知道 led 屏的结构，该 led 屏体共用六行八列形体，即接收卡的列数为八，行数为六。在基本信息里，我们保持坐标 x 和 y 均为零。瓶体就会从电脑屏幕的左上角开始显示。输入接收卡列数为八，接收卡行数为六， 点击全部重置，此时界面上就会显示出 led 屏的结构。在接收卡大小处输入箱体的分辨率，即宽度二百四十和高度一百八十。 其次，我们要知道每个网口连接的第一个箱体在哪里。你可以看到网口一连接的是右下角的箱体，然后以红线的方式共连接了六个箱体。网口二连接的第一个箱体在这里，如红线所示，也连接了六个箱体，其余的网口三到网口八连接的箱体也如图所示。 但要注意，诺瓦 lct 的操作均是前视图视角，所以实际的方向会和后视图成镜像显示。所以网口一的第一个箱体实际上是左下角的箱体，是以现在的红线方式进行连接。 我们再次回到显示屏连接的软件界面，因为 m ctrl 幺六零零的设置稍有不同，需要先选择使用的 d v i 识别源。我们当前使用的是 d v i 一， 所以选择 d v i 一，再选择输出口序号一及网口一。 单击左下角的箱体配置信息，就会自动配置该箱体，然后依次点击或使用键盘上的方向键去连接第二个箱体，直至连接完第六个箱体。 配置完网口一之后，再选择网口二进行相同的连屏配置，其余的网口三到网口八也使用同样的方式依次进行配置。 在完成所有瓶体的配置之后，我们点击发送到硬件 led 屏体也就完成了配置，显示出了 完整的画面。至此， led 显示屏配置就已完成。在确保显示正常之后，要在接收卡和显示屏链接的界面点击固化，防止 led 断电之后丢失配置信息。再次上电时，我们就无需再次进行配置。 接下来演示如何使用 yplex express 软件在 led 屏上播放视频。双击打开 y plex express， 点击设置图标，选择工作模式为本机播放。 点击新节目，点击确定。这时会弹出两个界面，黑色的是播放窗口，另一个则是编辑界面。首先在编辑界面上点击播放窗口，选择播放窗口设置需要设置其分辨率与 led 平体分辨率相同。由于 这块 led 瓶体每个箱体的分辨率是二四零乘以幺八零，共有八列六行箱体，所以瓶体的宽度是幺九二零个像素点，而高度是幺零八零个像素点。我们在软件上保持 x 和 y 均为零， w 输入宽度像素点为幺九二零， h 输入高度像素点幺零八零。点击确定。 再点击文件，从电脑中选择一个视频文件， 在修改视频区域的大小和位置为幺九二零乘以幺零八零，之后使其铺满全屏。最后点击播放， led 屏就会完整地同步播放视频了。 以上就是本期视频的所有内容，感谢您的观看，我们下期再见！

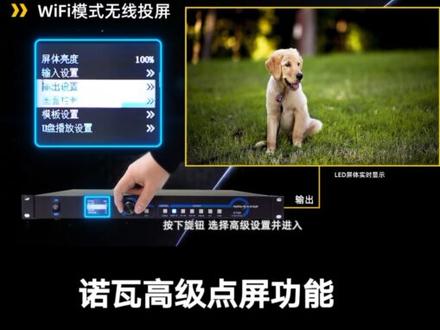

大家好，欢迎收看诺瓦课堂，本期视频将介绍二合一设备高级功能的操作方法，高级电瓶以 k 六 s 为例进行演示， 请注意此功能同样适用于其他二合一设备，具体产品可查看此表。 但此功能在不同设备前面版内的名称与位置可能略有差异，请注意区分。高级点评是当发送卡未正确设置连屏时，利用前面版的操作按钮设置每一路网口输出的走线方式以及当前网口的坐标位置的方法。 下面以此方案为例进行高级点评设置。该屏分辨率为幺三四四乘以九六零， 每张接收卡代载为幺九二乘以幺九二，使用四个网口连接正视图如图所示。按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择智能配置。 按下旋钮，进入高级点评界面，启用高级点评。 选择网口一，设置箱体行数为三，列数为四， 水平偏移及垂直偏移均为零，选择平体走线方式。 此时网口一配置完成。选择网口二设置箱体行数为三，列数为三， 水平偏移为七百六十八，垂直偏移为零。 选择平梯走线方式后，网口二配置完成。选择网口三设置箱底行数为二，列数为四， 水平偏移为零，垂直偏移为五百七十六， 选择平底走线方式。 网口三配置完成。 最后选择网口四设置箱底行数为二，列数为三， 水平偏移为七百六十八，垂直偏移为五百七十六， 最后选择拼踢走线方式。 网口四配置完成，此时该屏所用的所有网口全部完成 确认显示屏显示正常后，按下 esc 键，结束高级点评操作。请注意，高级点评操作有以下前提条件，若不满足 无法正常使用，需使用软件进行设置。 输入设置，以 k 六 s 为例进行演示，请注意此功能同样适用于其他二合一设备，具体产品可查看此表。但此功能在不同设备前面版内的名称与位置可能略有差异，请注意区分。 按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择输入设置。按下旋钮，进入输入设置界面支持输入分辨率设置与输入画质调整。 按下旋钮，以选择 hdmi 一为例，进入输入员分辨率设置界面，可选择预设分辨率或自另一分辨率， 在预设分辨率中选择所要设置的分辨率。 选择完成后，按下旋钮确定应用。在自定义分辨率中，可旋转旋钮设置自定义宽度、自定义高度和自定义刷新率。 在参数设置完成后，旋转旋钮至应用，按下旋钮确定并应用，若未按下应用，则自定义的分辨率不会生效。 再次选择输入画质调节，以选择 h d m i 一为例，可按用户所需调节某路数元的亮度、饱和度、对比度、 色调等参数。 拼接代载功能以 k 四 s 为例进行演示，请注意此功能同样适用于其他二合一设备，具体产品可查看此表。 但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。需注意，拼接待载适当显示屏像素点超过单台二合一设备的待载能力时，则需要使用拼接待载功能， 其所有集联的二合一设备的代载大小总和即为 led 显示屏的像素总点数。多台设备进行拼接代载后，将不能进行信号源的切换，如有切圆 需求，需在前端增加切换台设备硬件连接示意图分为以下两种，一、 k 四、 sk 六 s 等，使用路虎的还珠示意图如下。 二、 k 幺六则需要使用 h d m i 分配器，其实意图如下， 以显示屏总点数为三八四零乘以二幺六零为例，其已超过单台 k s s 的代载能力，需使用四台 k s s 代载，并启用拼接代载功能。 如图所示，设备序号从一开始，其顺序为，从左往右，从上到下进行排列。 对 k 四 s 杠一设备进行调试，按下第一台 k 四 s 的旋钮，进入菜单界面，转动旋钮，选择拼接带带，按下旋钮，进入拼接带带设置界面。 若各台 k 四 s 代载区域大小相同，选择拼接代载状态为等分。若各台 k 四 s 代载区域不同，则需选择不等分拼接。应该例子中各台设备代载大小相同，不选择等分。 设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零， 应共使用四台 k 四 s， 故设置拼接函数为二，拼接列数 为二对第一台 k 四 s 设置带载区域位置为一对第二台 k 四 s 的设置如下，按下 k 四 s 的旋钮，进入菜单界面，转动旋钮，进入拼接带载界面。 拼接待载状态选择等分。设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零，设置拼接行数为二，拼接列数为二，但此时设置待在区域位置为二， 依次对第三台 k 四 s 进行相同设置，但需注意设置带的区域位置为三。同理，对第四台 k 四 s 设置，其大屏水平总点数、大屏垂直总点数等均相同，但在 此时设置待载区域位置为四。当四台设备设置均已完成后，确认显示屏正常显示，按下 esc 键结束拼接待载操作。 无线投屏以 v 七六零选配安卓磁卡为例进行演示。无线投屏是使用安卓磁卡将电脑或手机的屏幕投放到 led 显示屏上显示的功能。 请注意此功能应需使用安卓字卡，请查看支持该字卡的设备列表。此功能操作在不同设备前面，版内的名称与位置可能略有差异，请注意区分。 首先介绍安装安卓字卡的方法，安装前需准备十字螺丝刀、投屏书、 数字卡、挡板和外置天线。安装步骤，一、使用螺丝刀去除设备顶盖上的或顶盖侧面的所有螺丝。二、轻轻去下设备顶盖。 三、使用螺丝刀拧下挡片两边的螺丝并取下挡片。四、安装磁卡挡板。 五、将投屏输入子卡的正面朝上水平插入到挡板对应的空位中，并将投屏输入子卡的背面的排母接口与设备主板上的排针对齐。 向下轻压投屏输入磁卡，使主板上排针插入到投屏磁卡的排母接口中。六、安装设备顶盖和设备顶盖上的螺丝。七、最后安装天线，将 天线的连接头置于投屏输入此卡的 wifiap 接口上。启用无线投屏时，支持以下两种连接模式， wifi 模式无线投屏和 ap 模式无线投屏 wifi 模式无线投屏。按下旋钮，选择高级设置并进入 在 e x t 原模式界面选择无线投屏，并按下旋钮确认按 e s c 返回主界面，在前面板按下 e x t 按键，此时前面板检测 e x t 安卓子卡为视频源， 且 led 显示屏应显示安卓磁卡的操作界面。转动旋钮，在大屏上选择 wifi 设置，并进入连接对应的 wifi， 输入密码，此处也可连接鼠标进行操作。 wifi 连接成功后，返回主界面，进入无线投屏界面，屏幕上会显示不同的操作系统。投屏方法，根据所使用的设备进行相应的操作即可。 a p 模式无线投屏另一种方式是通过 a p 模式进行无线投屏记，在安卓子卡界面 wifi 设置处选择热点， 设置 v 七六零的 wifi 热点的名称与连接密码，以共手机类投屏设备进行连接，此处也支持连接鼠标或键盘进行设置。 返回主界面，进入无线投屏界面，屏幕上会显示不同操作系统的投屏方法，根据所使用的设备进行相对应的操作，即可完成投屏操作。 以上就是本期二合一设备高级操作视频的所有内容，感谢您的收看，我们下期再见！

然后，呃，横向描完以后，我们在竖向描也是同样根据灯板上的走线方式，嗯，我们去进行描，点到这一步的话，我们智能设置就完成了，然后我们，嗯点下一步， 直接点完成，然后回到这面，回到这块以后，我们需要需要做的就是在规则里边去更改我，呃，我的这个接收卡，单张接收卡带的宽高大小。假如说我现在用的是三幺六的接收卡， 我带了两个宽，两个宽的话呢，我就是幺二八带了十六个高，那十六个高就是五幺二，但是我们会发现高度这块的话，他后面只能到达二五六，那我们就需要在这一步点更多设置，对开机数据组框燃里边进行选择三十二组数据， 他这块就可以带到。呃，五幺二，然后我们发送到所有接收卡即可。嗯， 做完这一步呢，我们就需要做一个平体连接图，那有时候，嗯，有的客户会问说我平体连接图我怎么去做呀？怎么去判断？这个我们是以面朝屏，呃，面朝屏幕 的方向，没记准。假如说我这是一个大屏，我每一个色块是一张接收卡，呃，那我这个的话，我可以数一下，我横向是一二三四五六，是六列两行，那我在我这块就设置 六列两行点全部重置。然后比如说我这个大屏是我面朝大屏的，我网线是由右向左的，网线一是由右向左穿的， 网线二也是由由向左穿的，那我在这块选择输出口一，然后我只需要把这个改成我带的宽高大小就行。然后我们用鼠标去点， 然后选择网线二，假如说网线二我没有带到五幺二啊，我网线二，假如说我网线只带了两个高，那就是六十四，那我同样的选择网线二以后我再 点，然后发送到硬件即可。呃，以上呢，就是我们调试的一个完整的流程，谢谢大家。

大家好，欢迎收看诺瓦课堂，本期视频将介绍二合一设备高级功能的操作方法，高级电瓶以 k 六 s 为例进行演示， 请注意此功能同样适用于其他二合一设备，具体产品可查看此表。 但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。高级点评是当发送卡未正确设置连屏时，利用前面板的操作按钮设置每一路网口输出的走线方式以及当前网口的坐标位置的方法。 下面以此方案为例进行高级点评设置该屏分辨率为幺三四四乘以九六零， 每张接收卡代载为幺九二乘以幺九二，使用四个网口连接正视图如图所示。按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择智能配置。 按下旋钮，进入高级点评界面，启用高级点评。 选择网口一，设置箱体行数为三，列数为四， 水平偏移及垂直偏移均为零，选择平体走线方式， 此时网口一配置完成。选择网口二设置箱体行数为三，列数为三， 水平偏移为七百六十八，垂直偏移为零。 选择平梯走线方式后，网口二配置完成。选择网口三设置箱底行数为二，列数为四， 水平偏移为零，垂直偏移为五百七十六。 选择平底走线方式。 网口三配置完成。 最后选择王口四，设置箱底行数为二，列数为三， 水平偏移为七百六十八，垂直偏移为五百七十六， 最后选择拼踢走线方式。 网口四配置完成，此时该屏所用的所有网口全部完成， 确认显示屏显示正常后，按下 esc 键，结束高级点屏操作。请注意，高级点屏操作有以下前提条件，若不满足 无法正常使用，需使用软件进行设置。 输入设置以 k 六 s 为例进行演示，请注意此功能同样适用于其他二合一设备，具体产品可查看此表。但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。 按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择输入设置。按下旋钮，进入输入设置界面 支持输入分辨率设置与输入画质调整。按下旋钮，以选择 hdmi 一为例，进入输入员分辨率设置界面，可选择预设分辨率或自定义分辨率， 在预设分辨率中选择所要设置的分辨率。 选择完成后按下旋钮确定应用。在自定义分辨率中，可旋转旋钮，设置自定义宽度、自定义高度和自定义刷新率。 在参数设置完成后，旋转旋钮至应用，按下旋钮确定并应用，若未按下应用，则自定义的分辨率不会生效。 再次选择输入画质调节，以选择 h d m i 一为例，可按用户所需调节某路数元的亮度、饱和度、对比度、 色调等参数。 拼接待载功能以 k 四 s 为例进行演示，请注意，此功能同样适用于其他二合一设备，具体产品可查看词表。 但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。需注意，拼接待载是当显示屏像素点超过单台二合一设备的待载能力时，则需要使用拼接待载功能， 其所有集联的二合一设备的代载大小总和即为 led 显示屏的像素总点数。多台设备进行拼接代载后，将不能进行信号源的切换，如有切圆 需求，需在前端增加切换台设备硬件连接示意图分为以下两种，一、 k 四 s、 k 六 s 等，使用路虎的还珠示意图如下。 二、 k 幺六则需要使用 h d m i 分配器，其实意图如下， 以显示屏总点数为三八四零乘以二幺六零为例，其已超过单台 k s s 的代载能力，需使用四台 k s s 代载，并启用拼接代载功能。 如图所示，设备序号从一开始，其顺序为，从左往右，从上到下进行排列。 对 k 四 s 杠一设备进行调试，按下第一台 k 四 s 的旋钮，进入菜单界面，转动旋钮，选择拼接带载，按下旋钮，进入拼接带载设置界面。 若各台 k 四 s 代载区域大小相同，选择拼接代载状态为等分。若各台 k 四 s 代载区域不同，则需选择不等分拼接。应该例子中各台设备代载大小相同，不选择等分 设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零。 因共使用四台 kss， 故设置拼接行数为二，拼接列数 为二对第一台 k 四 s 设置待载区域位置为一对。第二台 k 四 s 的设置如下，按下 k 四 s 的旋钮，进入菜单界面，转动旋钮，进入拼接待载界面。 拼接待载状态选择等分。设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零，设置拼接行数为二，拼接列数为二，但此时设置待在区域位置为二， 依次对第三台 k 四 s 进行相同设置，但需注意设置带的区域位置为三。同理，对第四台 k 四 s 设置，其大屏水平总点数、大屏垂直总点数等均相同，但在 此时设置待载区域位置为四。当四台设备设置均已完成后，确认显示屏正常显示，按下 esc 键结束拼接待载操作。 无线投屏以 v 七六零选配安卓磁卡为例进行演示。无线投屏是使用安卓磁卡将电脑或手机的屏幕投放到 led 显示屏上显示的功能。 请注意此功能应需使用安卓字卡，请查看支持该字卡的设备列表。此功能操作在不同设备前面，版内的名称与位置可能略有差异，请注意区分。 首先介绍安装安卓字卡的方法，安装前需准备十字螺丝刀、投屏书、 数字卡、挡板和外置天线。安装步骤，一、使用螺丝刀去除设备顶盖上的或顶盖侧面的所有螺丝。二、轻轻去下设备顶盖。 三、使用螺丝刀拧下挡片两边的螺丝并取下挡片。四、安装磁卡挡板。 五、将投屏输入子卡的正面朝上水平插入到挡板对应的空位中，并将投屏输入子卡的背面的排母接口与设备主板上的排针对齐， 向下轻压投屏输入磁卡，使主板上排针插入到投屏磁卡的排母接口中。六、安装设备顶盖和设备顶盖上的螺丝。七、最后安装天线，将 天线的连接头置于投屏输入磁卡的 wifiap 接口上。启用无线投屏时，支持以下两种连接模式， wifi 模式无线投屏和 ap 模式无线投屏 wifi 模式无线投屏。按下旋钮，选择高级设置并进入 在 e x t 原模式界面选择无线投屏，并按下旋钮确认按 e s c 返回主界面，在前面板按下 e x t 按键，此时前面板检测 e x t 安卓子卡为视频源， 且 led 显示屏应显示安卓磁卡的操作界面。转动旋钮，在大屏上选择 wifi 设置，并进入连接对应的 wifi， 输入密码，此处也可连接鼠标进行操作。 wifi 连接成功后，返回主界面，进入无线投屏界面，屏幕上会显示不同的操作系统。投屏方法，根据所使用的设备进行相应的操作即可。 a p 模式无线投屏另一种方式是通过 a p 模式进行无线投屏，即在安卓子卡界面 wifi 设置处选择热点， 设置 v 七六零的 wifi 热点的名称与连接密码一共手机类投屏设备进行连接，此处也支持连接鼠标或键盘进行设置。 返回主界面，进入无线投屏界面，屏幕上会显示不同操作系统的投屏方法，根据所使用的设备进行相对应的操作，即可完成投屏操作。 以上就是本期二合一设备高级操作视频的所有内容，感谢您的收看，我们下期再见！

led 停车多少？今天给大家讲解一下诺瓦系统如何加载参数。首先我们先打开这个 ltt 软件，打开的时候我们可以看到这个位置显示未检测的发送卡，我们要等待这个消失，这个消失之后说明这个软件已经连上了处理器，然后点登录，密码是三个六， 登录之后弹出这个窗口，显示屏配置，然后下一步 最下面从五页载入，这个页面根据版本不同会有位置会有不一样， 如果你的参数你知道具体的位置之后，从本地载入，找到对应的文件夹，选择定的参数，然后显示载入配件配置，文件成功，点确定，然后点发送，发送至接收卡。如果大屏 连接图已经做好，那么就直接发送，你先放个视频，我看一下，发送成功之后点确定， 这样这个完整的一个发送参数的一个步骤就好了。然后再看大屏，如果大屏正常显示，继续下一步好了。关于诺瓦参数加载，你了解了吗？

诺瓦大屏幕控制系统，嗯，形成电源开放的方法，先打开软件， 首先打开以后，正常的话，大屏幕 停的时候，大屏直接全部断电，这时候苹果电就关掉了，然后软件关掉即可。
