link buds拆解教程
哈喽，小伙伴大家好，今天给大家带来一款索尼尼克巴斯的耳机故障维修啊，这款耳机的话外观很小巧啊，充电舱也很巧啊，然后耳机设计的话也是 很奇葩，可以说很奇葩，因为很多耳机基本上是落实的，或者是呃 呃，就是呃那种半路往事的，他这个就是说与众不同啊，他这个是镂空式的啊，镂空式的佩戴法没有任何那种压力感啊， 我们给大家拆一下看一下，这边是我们一个拆了一个耳机 给大家看一下， 这是他耳机的上盖啊，塑料材质的，然后的话中间是有一根排线，电池的话是没有任何飞线的啊， 他这个是电池的正极，上面有一个触点，电池正极跟这个触点连接，我们把电池扣出来看一下，电池上面打了一圈的胶啊，我觉得这个电池的容量有点小了啊，可以放更大的容量啊。 嗯，因为这一圈胶浪费了很多对吧？浪费了很多空间，原本他这个电池厂很大的，我们找一个 对吧？找一个大一点的电池，稍微大一点这个这个是幺二五四的电池，你比如说放个幺零五四的电池也是可以的，电池的话是 智利的 z 三二 h 啊，然后下面就是一块主板啊，主板下面是负极 耳机，耳机整体都还是很简洁的，这款耳机有个最大的亮点，不是说这个，是这个单元啊，我们单元给大家拆了看一下啊， 这款单元可以说是与众不同啊，没有一个厂家能做的啊，就是没有厂家做这种造型的单元，我们可以看到啊，它中间是有个洞的啊，这个是 是真的有洞啊，然后的话我把单人取出来给大家看一下啊， 这个就是他的单元啊，他的外面一圈就是正模，林克巴斯的正模，然后中间的话至他两根导线啊，阴圈线，然后上下反复的 震动啊，所以说啊，我觉得这款耳机的话是真的与众不同啊，很有意思啊， 我觉得他是最值得入手的手链耳机啊，因为确实与众不同啊，对，而且造型也很好看啊，他佩戴起来的话不会胀耳朵啊，这边也是一个硅胶透软耳翼，能卡住 耳耳朵这边啊，所以说我觉得在这款耳机上面我们我看到了手里就是，呃，设计 与众不同啊，有别于其他的厂家循规蹈矩啊，索尼在这个上面设计确实很牛逼，很牛掰啊，很有意思这款耳机， 然后这个是他的感应器啊，光线感应器，这是他的充电的电机，我们看一下这这个是不是电池化了，我感觉是电池挂了， 找个仪器测一下啊，是不是电池挂了，仪器很简单啊，测测一下正负电池，挂的话我们就给他买原装的电池就行了， 电池的话是有正常电压的，然后主杠主抗的话偏高一点，但是不知道为什么不开机有可能就主板故障。
粉丝7496获赞1.9万
相关视频

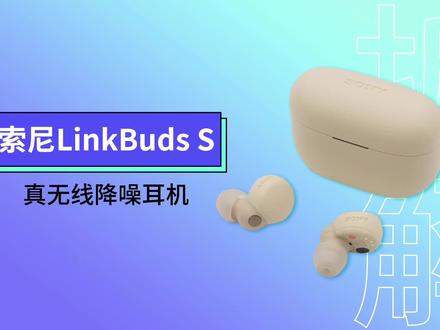

09:42查看AI文稿AI文稿我爱音频网此次将要拆解的是索尼旗下的林 boss s 真无线耳机，包装盒设计小巧并采用了环保材料，响应环保理念。正面展示有耳机的外观渲染图以及品牌和产品名称。 包装盒内部配件有充电线、硅胶耳塞、产品说明书和保修卡。充电线采用了 usbatopopc 接口上方雕刻有索尼品牌 logo、 sssl l 三种不同尺寸的硅胶耳塞。耳机上遇装一副总共四种规格配色，与机身呼应。 充电盒采用了圆角方形设计，体积小巧，触感舒适亲肤。正面开盖处设置有条形指示灯，用于反馈蓝牙配对状态和剩余电量信息。充电盒背面设置踏板、 手机充电接口和蓝牙配对功能按键。充电盒顶部采用了湖面设计，雕刻有索尼品牌 logo。 打开充电盒，耳机内部放置状态展示，左右对称式设计，突出与座舱能够便捷取出 取出左耳机。在入耳传感器右上方有一颗用原盲操作的凸起，座舱位置也有相应的凹槽，为耳机充电通讯的金属顶针。索尼林 bossss 耳机整体外观采用豆状的入耳式设计，质感与充电和保持一致。入耳曲线进行了优化， 增大了与耳朵的接触面，并采用了偏重心设计，从而整体增强了佩戴的稳固性和舒适性。耳机柄背部为触控区域威胁面设计提供更舒适便捷的触控体验。机身侧边雕刻有索尼品 牌 logo。 耳机麦克风采用了大面积的圆形收音孔，通过金属网罩防护，防止异物进入腔体。耳机内侧设置有为耳机充电通讯的金属触点光学入耳检测传感器并印有幺二左右标识，实验有产品型号为 yy 二九五零， 输入为五伏。中国制造为耳机充电通讯的三颗金属触点光学入耳检测传感器。开窗粗音管底部调音孔，用于保障音腔内空气流通，提升升学性能。 耳机粗音嘴内部填充调音棉及起到升学调音功能，又防止了异物进入音腔。经我爱音频网时测，索尼林 bossss 真无线降噪耳机整体重量仅为四十二点二克，两只耳机重量也仅为九点五克， 提供舒适的佩戴效果。我爱音频王采用吹出来 power 杠 jkm 零零二 c 对索尼林 bossss 真无线降噪耳机进行充电测试，输入功率约为一点九五瓦。 撬开充电盒外壳，取出座舱结构，充电盒外壳内侧功能按键键帽结构，座舱上设置两层结构，用于固定各组件结构中间固定主板。座舱底部凹槽内设置电池，电池上贴有缓充电保护海绵，缓充电厚度起到了很好的防护作用。 座舱另外一侧结构取下双面胶固定的电池，座舱内部结构，电池与主板通过插座连接器连接。电池标签上信息标称电压为三点八五伏，充电线至电压为四点四伏，额定容量为四百五十毫 毫安时一点七三二瓦时。来自蜀鹏科技深圳有限公司，为豪鹏科技旗下子公司。电信上适应参数信息与外部标签一致。电池型号为 sp 七三一八三四。电池配备电路保护板，保护期间由黑色印制胶水覆盖， 并由热敏电阻检测电池温度。卸掉螺丝，取掉座舱的下层框架。座舱下层框架上设置有长方形磁铁，用于吸附耳机。两颗长方形磁铁体积较大，起到更好的磁力吸附作用。座舱底部主板， 工字型主板两侧凹槽分别对应两颗长方形磁铁，主板下方还设置有为耳机充电的小板，通过排线与主板连接。卸掉螺丝，取掉充电盒盖、充电盒盖与奏仓显 接的金属钻轴，去掉为耳机充电的小板。奏仓底部结构指示灯、导光柱和另外一颗用于吸附和盖的磁铁。为耳机充电的小板。一侧电路为耳机充电的小板，另外一侧电路仅设置有 jip 连接器与主板连接。 充电盒 led 指示灯为耳机充电通讯的 progo 片连接器适应 xbk 的或原件，用于感知充电盒盖打开闭合时的磁场变化，通知充电盒控制芯片，进而告知耳机予以配对。设备连接断开，实现开盖即连功能。 充电和主板两侧电路。太普西充电模座蓝牙配对功能按键输入端口的自恢复保险丝实验。奥山 np 的 tvs 管用于输入过压保护。德州仪器 bq 二五六一八充电 ic 集成了开关充电、同步升压转换器和电压保护功能，支持二十二伏稳压运输模式下可将电池泄露降低之六。 via 用于为内置锂电池充电以及为耳机充电。 一颗来自 ti 的升压 ic， 适应 obhiea 八三美适应 a 三三的稳压管， 适应二零四零一的 icn 字谱半导体 k 三二 l 二 b 系列微控制器内置按摩 mo 内核，为索尼定制型号，用于实现充放电模块管理、电池电量管理、指示灯控制、耳机通讯等充电盒控制功能。 进入耳机拆解部分，沿合膜线打开枪体，后枪内部结构及配置。枪体内侧慢 麦克风十音孔，后枪底部通过卡扣固定有塑料盖板，上面印刷 lds 天线以及触摸检测电极。耳机主要逐渐通过框架固定在前枪内，框架顶部设置主板单元，侧边设置有两颗麦克风结构。 取出主板另外一侧是新型集成处理器 v 一芯片，主板与电池之间设置有海绵垫隔离防护 填枪内部结构。电池正负极连接到排线上的金属弹片，电池通过双面胶固定。耳机内部采用钢壳扣式，电池型号为 j 五二 h， 电压为三点八五伏，容量为零点二一瓦时。来自智利 雷雕 k 五七 a 的曼斯麦克风用于语音通话和降噪功能。时音雷雕 m 三一八九 三一的 max 麦克风用于主动降噪和通话降噪时间。排线上连接电池负极的金属弹片，连接电池正极的金属弹片。光学入耳检测传感器，用于摘取自动暂停音乐播放、佩戴自动恢复播放功能。 索尼新开发的五毫米驱动单元焊接连接到排线上。适应五要一 dr 的加速度感应器，用于实现耳机加速度感应，为三六零零成音效提供支持。用于连接蓝牙天线和触摸检测电机的金属弹片 适应 xf 零五的 ic 适应七六一 pk 四优一的一体化电池保护 ic。 索尼新型集成处理器 v 一芯片型号 gsbr 零零零一威尔 机提供强大的噪声处理能力以及更高的降噪精度，高效处理新型麦克风所采集到的外界环境噪声，并进行反向声波抵消，提供沉浸式的高品质音频体验。经我爱音频网实测，一一芯片长度约为十点五八毫米， 宽度约为七点六八毫米。索尼 line busss 真无线降噪耳机在外观设计方便，充电盒采用了圆角方形设计， 机非常小巧轻盈，触感舒适，亲肤，携带方便。延续经典设计的豆状入耳式耳机，体积同样得到了大幅的缩减， 通过优化入耳曲线以及偏重心设计，整体增强了佩戴的稳固性和舒适性，搭配四种尺寸的硅胶耳塞，满足了更多人群的使用，耳朵相对 更小的女生也能舒适佩戴。内部结构配置方面依旧保持着索尼的高水准，结构设计独特， 清晰明了，光感舒适，高膜快化程度也方便了拆解。充电盒内置鼠棚科技四百五十毫安时三点八五伏高电压电池，采用 top c 接口输入电源端口设置有自恢复保险丝和 tvs 管。 主板上采用了德州仪器 bq 二五六一八充电 ic， 集成了充电升压转换器和电压保护功能， 用于为内置锂电池以及为耳机充电。恩智普 k 三二 l 二 b 系列微控制器用于充电和多功能控制。耳机内部搭载新开发的五毫米驱动单元，两颗 max 麦克风用于主动降噪和通话功能。精准时音搭配新型集成 处理器 v 一芯片，为耳机提供强大的造声处理能力，实现音乐通话的高质量无线音频体验。 内置电池为智力零点二一瓦时三点八五伏干壳扣丝电池，通过金属弹片连接到电路，便于维护更换。还采用了光学入耳检测传感器和加速度感应器，为更多的功能应用提供支持。 以上便是五二音频网本期的耳机拆解内容，喜欢的小伙伴们可以点击关注，一键三连，我们下期见！
234我爱音频网

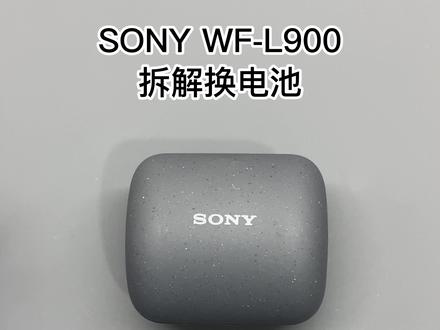

02:07查看AI文稿AI文稿今天收到客户寄修的一台索尼 wf 杠 l 九百骨传导耳机，这款耳机非常迷你，设计非常新颖，科技感十足。 下面我们进行拆解，我们先把硅胶倒进去，最后呢看了一下耳机的主声风气在上上半部分，所以说我们用热风将一百度对耳机进行加热， 使其粘连的胶水软化，便于我们拆剪。之后呢我们可以用指甲或者是刀片轻轻的把耳机壳体分离开， 因为这款耳机用的是软硬胶水，所以说分离难度并不高， 现在我们看见了里面中中心的就是一个电池，周围呢用胶水粘贴到一起了，因为我已经预热好了，所以说就很容易扣下来。 之后呢我我们看了一下电池是三点八五伏的， 这个上体跟下体用一个排线连接，最后我们找来新电池 给他按进去。打胶水的过程我们就忽略了，就是电池打一圈，外壳打一圈， 修复后耳机电池续航会完美，基本上也看不出维修痕迹。欢迎有需要的朋友点赞收藏留言进修。
119爱维修
01:35268数码小生
12:13查看AI文稿AI文稿一直以来，索尼都在积极的探索开方式的听音体验，致力于实现耳机聆听新体验。 我爱音频网今日带小伙伴们来了解便是索尼的最新黑科技耳机索尼 lenbex 的拆解耳机采用环状正摩单元，支持轻点脸颊实现操控。接下来让我们来一起拆解这款耳机，看看他的内部结构吧。索尼 lenberx 的外包装采用方盒设计，顶部设有挂耳，方便展示。 包装盒正面展示了耳机的外观以及产品名称。索尼拎吧包装盒顶部展示的产品总续航时间五点五小时加十二小时约十七点五小时。 包装盒底部为保修卡以及包装清单。包装内含耳机本体及充电和本体一个耳机支撑四对 usb two、 tepc 数据线一条。 包装盒背面信息一览包装盒采用环保材料，不含塑料。产品型号， wf 杠 l 九零零玩一平网此次拿到的是白色款。揭开外包装封条，打开包装盒，产品还设有一个翻盖设计的内包装。 打开内包装，包装内有图文说明书，描述耳机与手机 app 联动以及佩戴图文说明书。下一页展示了耳机支持使用弧形支撑架固定位置出厂，配有四个不同规格的弧形支撑架，适用于不同的耳道。取出耳机充电盒 取出配件盒配件盒内有产品保修卡、耳机使用指南。取出配件盒内所有配件， usb a 口、突吸口、数据线特写、充电线接口特写应有越南生产以及索尼的 logo。 附赠的弧形支撑架使用独立包装装载，包装上标有弧形支撑架尺寸，用镊子取下弧形支撑架， 四个尺码的弧形支撑架特写采用透明高韧性的材质。打开双电合塑封纸， 充电盒正面设有一颗物理按钮，用于充电盒的开合，在盒盖与充电盒底壳接触的位置还设有 led 灯开孔，用于指示充电盒的工作状态。 充电盒背面信息一览型号， yy 二九五三 wf 杠 l 九零零 额定电压，三点七伏额定容量，三百毫安时一点一一瓦时，输出五伏到八十毫安，输入五伏直流电。 为充电和充电的 tfc 接口设计在了充电盒的后端，在充电接口左边还设有一颗功能按键，用于实现耳机的蓝牙连接、初始化以及重置功能。充电盒上盖内置弹簧会自动弹出。 耳机座舱除了使用磁铁吸附固定以外，还用了弹性卡扣固定耳机，杜绝了由于耳机没有放到位而未进行充电的尴尬场景。 取出耳机座舱一览，针对耳机的外形进行了相对应的设计，更加契合耳机。索尼 linkbuss 在产品外观上 完全区别于市面上任何的 tws 耳机的外形，它在外观设计上采用了有两个圆形部件连接在一块的八字形设计，其中环状设计的为环形驱动单元，圆形设计则是集成了电池、耳机主板、麦克风、电路板等元器件。材料方面， 耳机采用磨砂质感的材质作为外壳。耳机内侧对应环形驱动单元的位置设有多个扬声器开孔，让更多音乐能够透出。圆形单元背面设有麦克风时音孔，用于拾取外界声音，实现自适应调音功能。耳机卡槽处设有弧形支撑架，卡扣 固定，支撑架侧面印有耳机相关信息。 y 音频网采用插曲 drop power z k m 零零二 c 对索尼 linkbuck 进行有限充电测试，充电电压约为五点二三伏，充电电流约为零点二九安， 充电功率约为一点五零瓦金。五爱音频网实测索尼 link 把耳机以及充电和整体的重量约为四十一点六克金。五爱音频网实测索尼 link 版的耳机整体重量约为八点一克，折合单个耳机重量约为四点零五克。接下来进入产品的拆解环节， 首先是充电盒的拆解，首先使用翘板沿合膜线将耳机座舱撬下。 充电和底壳结构一览设有多个卡购固定耳机座舱。 耳机座舱下方一览，背面设有电池支架安装电池，电池支架使用螺丝固定位置。 耳机座舱后方一览设有 tfc 充电接口以及微动按键。耳机座舱侧面一览，电池使用定制支架固定位置。 耳机座舱倒光助位置上设有用于充电和开合的弹簧结构，用捏子撬下电池 充电和电池外部标签。信息一览，电池来自豪鹏科技旗下子公司蜀鹏科技深圳有限公司，型号，六二幺七三三，额定容量，三百毫安时一点一一瓦时， 额定电压三点七伏。电池之下四周设有磁铁用于吸附充电和上盖。揭开电池外部标签，耳机电池 适应信息以来型号，六二幺七三三，额定电压三点七伏而定容量三百毫安时一点一一瓦时。拧下螺丝，取出电池支架。 充电盒主板背面一览使用定位柱固定在耳机座舱背面， 耳机底部的电路通过连接器连接到电路板顶部，取出充电和前方独立模块设有导光柱结构，独立模块设有定制支架。固定位置。 适应 xbk 的货源键通过感知充电盒盖打开闭合时的磁场变化，通知充电和控制芯片，进而 告知耳机与已配对设备连接断开，实现开盖即连的功能。充电盒主板背面一览充电盒主板正面一览 卫耳机充电的 poco p 连接器设有保护套保护。主板上的 led 灯特写，用于指示充电盒的工作状态。 tfc 接口母作特写，用于为充电和充电。主板上的微动按键特写对应充电和后方的功能键。 适应 l 三 n 六的 t v s 输入保护管，用于输入过压保护。 三美适应 a 三三的稳压管。德州仪器 bq 二五六幺八充电 ic 集成了充电升压转换器和电压保护功能，支持二十二伏耐压，用于为耳机内置离子电池充电。适应幺七 c 一的 ic 适应二零四零一的 ic 适应七五 s y 的 i c n 字谱半导体 k 三二 l r b 系列微控制器内置 a r m 杠 m 零内核为索尼定制型号，用于实现充方电模块管理、电池电量管理、指示灯控制、耳机通讯等充电和控制功能。接下来进入耳机拆解部分，首先沿和魔线 将环状前壳以及圆形后可拆下。耳机外壳由中间的八字形壳体配合另外两个壳体组成。 环状前壳内部结构一览，四周涂有固定环形单元的胶水。耳机环状单元一览 耳机环状单元侧面特写经五爱音频网实测，索尼 link bus 耳机的环状正模大小约为十三点零九毫米。耳机原型部分前后可电路使用 fpc 排线连接。耳机电池安装在圆形壳体内。耳机主板设计在了耳机原型后壳内。 耳机原型前格内侧的主板一览， 扣式电池来自智力电池型号子三二 h， 额定电压，三点八五伏，额定容量零点一二瓦时。取下耳机的环形发生单元环形发生单元与一元硬币对 对比大小环形发生单元正面一览，环形发生单元背面一览，内嵌金属圆环 环形发生单元侧面特写，导线焊接的焊点饱满。耳机圆形后壳电路一览，圆形壳体前壳内部结构一览，充电触点四周涂有防水胶。 耳机充电小板正面一览，涂有大量黑色胶水。固定位置，拆下圆形后壳的支架，用愈合扣式电池的支架契合固定位置，圆形后壳内部还适合一小块电路小板， 小板上方设有金属触点。拆下电路小板圆形后壳内部结构一览，壳内归卖石英孔， 配置有白色的防水膜。耳机原型后壳主电路正面一览，通过 fpc 排线连接。 耳机圆形后壳主电路背面一览，电路小板正中间使用白胶固定的一颗 mam 麦克风，麦克风通过 lds 工艺金属线连接至触点。蓝牙天线同样使用了 lds 工艺。 耳机充电小板正面一览，设有为耳机充电的金属触电以及入耳传感器为耳机充电的金属触电特写。充电小板背面一览，设有与扣式电池接触的金属弹片 连接扣式电池正极为耳机供电的金属弹片特写，连接蓝牙天线的金属弹片特写耳机主板。另外三个 金属弹片特写用于和麦克风小版的金属触点连接，为麦克风供电和传递信号。索尼 linbax 主控芯片采用 mediotec airha mt 二八二二平台方案，这颗芯片支持最新蓝牙五点二版本，搭载 airhast mcs ync tws 双发蓝牙传输机制，支持无限高解释音质的 ldac 编码，帮助 wf 杠幺零零零 x m 四取得 high res wireless 音质认证。适应 c 幺 ga 的存储 ic， 适应五 n 幺 ea 的加速度感应器，用于实现耳机的加速度感应。连接扣式电池负极的 poco pi 连接器特写。这款耳机外观颠覆了以往耳机的形象，采用八至 开放式设计，内置中控环形振膜，提供开放式听音体验。耳机内置加速度感应器，用于实现耳机的加速度感应，实现广誉点击触控。在耳机原型后壳位置设有一颗 mam， 是麦克风， 实现自适应音量调节以及通话使用功能。多项黑科技的加持使得索尼 linkbox 产品完成度极高，作为新型产品，没有存在明显的功能缺陷或使用缺陷。索尼 linkbox 拆解全家福那么这款耳机的全部拆解内容分享就到这里了，我们下期再见。
68我爱音频网
