广联达安装算量分层模式与楼层模式

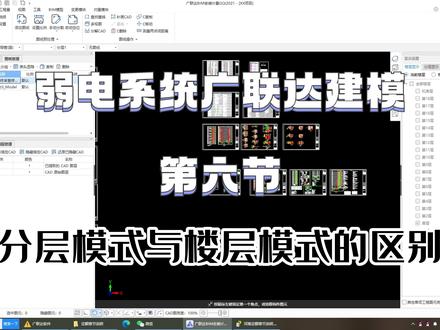

哈喽，大家好，我是阿瑶工程造价小姐姐。那么今天呢，咱们继续来学习我们的这个分割，上节课把楼层已经设置好了，这节课咱们就直接分割就可以了，那么这个分割呢？它有自动分割和手动分割，自动分割我们就直接选择自动分割，然后呢它有一个分层楼市和楼层编号模式，分层模式和楼层编号模式它俩的区别是这样的， 我们的分层模式你看根据这个图形你就可以看出来，动力、照明、应急像一本书一样，一页一页一页的这样去翻过来，翻过去，但是他们始终都是在这一层里面，就在一层里面。举个例子啊，在 ef 里面我有三个， 三个这样的动力啊，呃，照明啊或者应急啊，它都是在 e f 里面的。然后最直观的体现就是我一个界面里面只有一张图，我要是选择分层模式的话，我整个一个界面里面它只有一张图，那我其他的图，比如我在想算 插座的时候，我再去哪里选择呢？我就去在这个分层模式把插座的这个图选出来，如果想去选照明的话，我就在这个分层模式里面把这个分层二选出来，去选择我的这个照明，或者说其他的，我继续想看其他的一个系统呢，我继续来选择分层三， 就是始终这个界面里面他只有一张图纸，只有一张图纸，那么我动力、照明、应急所有的图画出来之后，他就整体的呈现在这一层的构造里面。一层的构造里面我们知道吗？有些地方，比如在这个位置他是个插座，然后呢？这正好在这个位置呢，他又是个照明， 他们是在一个房间里面的，有插座，有照明，还有一个什么呢？配电箱，对吧？我们所有按分层模式绘制出来的时候，他所有的构件都呈现在这一层里面一个框架里面，这个就是分层模式，他比较好的一点吧，我个人认为他比较好的一点，他就可以整体的把我们这个模型 就跟实际情况完全的呈现出来，不能说百分之百吧，最起码很全面的呈现出来，我的灯具和我的插座他们在哪个位置，配电箱在哪个位置，他们之间的这个界距离有多少之类的， 这就是分层模式，并且绘制的时候吧，他还不容易啊，计算重复也不容易打岔。好，这是第一个。那么接着来说楼层编号模式，楼层编号模式呢？他其实就是把我们 只要是这意思啊，只要是 e f 的这个程，然后照明的图是在这里啊，应急照明的是在这里，动力的图他可能是在这里，三张图纸他平，他的均匀的分布在我这一个界面里面， 算出来的话，你算的时候这个地这个地方呢？它就是照明的这个地方，它就是插座的这个地方，它出来的构件它就是动力的，它就是这个，它就是这个区别啊。但是我个人认为它这样 绘制出来的话，第一你在识别的时候，有的时候这个照明配电箱里面，就照明的图纸里面，跟我们动力的图纸里面，它的配电箱可能是同一个，但是你在识别的时候可能就会多识别了，一下子识别仨，然后你得一个一个去手动的把它给啊，就是是否自然给它改成否，或者说这个 这个构件你还不能删，你要是删了之后就没办法出呈现出来这种啊，连接它呈现这种立体立管，生成立管，所以说我们只能点选这一部分，然后把它打的计量是否，是否计量给它改为否，不过后面会慢慢教给大家啊。 因此来说，建议大家你在去设置购置构件的时候，按我们的分层模式，第一的话界面只有一个模型比较清晰，第二个计算工程量的话不用呃，不会重复。 第三个话他你画完之后，你立体呈现出来的这种构件比较贴合于咱们的一个实际现场安装的一个情况，让大家更好的可以去理解一下咱们施工现场的一些啊 情况吧，就是我们设置的这个构教设备它的一个安装部位等等。好，这个时候我们选择分层模式，点击确定分层模式，点完了之后，你看它有一个局部分割，整图分割，如果是整图分割的话，你直接点选它，不用管啊，它会自动给你分割出来这个图形，如果你点选局部分割的话， 来我们操作一下，点选局部分割，我们框选这一个局部里面的这个图纸，点击右键，他会给你进行自动的分割啊，左键点选右键分割，右键确认，然后他给你分割首层的话，一层的话 你就点击一层，这一层你看红白，红白就选择好了，是我们的首层，接着二到十八层呢，就是这个二到十八层，屋顶层呢，就是机房层，地下一层夹层，他俩划分的会稍微不太明确，我们自己手动给他修改，修改过来，这是地下一层，我们直接点击他给他改成地下一层的这个 就可以了，夹层的取消，那么这个呢？就是夹层，我们直接点击夹层，好，点击确定这个就是我们的楼层设置分割好了，就这样设置分割的。那么接着呢，我们还有一个专业系统，我们点击这个弱电系统，勾选它 坐垫系统里面他分的会比较详细，比如我们的一个建筑设备监控系统，综合布线系统，我们这个不是有综合附线吗？还有安全防范，就是可视对讲，他就可以归属于安全防范。那么还有我们的一个 啊，就是通信系统和综合布线系统，他们总体来说可以是一样的，他基本上都是传输的这种光纤，所以你要是选择综合布线的话，这个通信系统可选可不选啊。然后接着还有我的有线电视系统，咱把这四个都选上， 就是我弱电涉及到的这几个专业啊，因为弱电的图纸它都是在一张上面的，所以说我们在绘制的时候，我们在选择系统专业的时候，把它散四个都选上， 其实这个也方便，咱们后期汇总工厂量的时候，你可以按系统去汇总它，或者说按系统查看都是可以的。好，我们全都分割好了，分割好了之后我们点击确定， 你看我们所有的图纸都分割的很完美啊，地下一层的，地下夹层的，一层的二到十八层的，屋顶层的。

电器的动力和照明在不同的图纸，那导致识别算量的时候呢，一个楼层同时存在多张图纸，那动力和照明往往他一般共用的桥架和配电箱， 如果两张图纸分别识别，那我们需要把多识别的桥架和配件箱改成不计量，像我们前面给大家讲到的楼层编号模式采用的就是这种方法，那其实软件的图纸管理呢？还有一种模式就是分层模式，可以把动力和照明的图纸放在相同位置，不同分层进行处理，识别的时候呢，只需要切换分层进行识别。 对于共用的配电箱和桥架，在一个分层里面识别完毕以后，另外一个分层也会显示，就不用多次识别了。之后我已经把图纸分配完成了，前面也已经给大家讲到了，当把这个勾去了，它就是我的分层模式，当把这个勾打上，它就是我的楼层编号啊，然后这是这块的。

分割图纸的时候，同一楼层如何分层？我们在算电器图纸的时候，会遇到动力图上的配电箱会在照明图纸上也体现，那么如何只识别一次就可以了呢？首先分割图纸的时候，点击箭头所指的功能按钮， 然后打开后会有一个楼层编号的选项，把这个楼层编号的功能选项去掉蓝色勾选的部分。像这样分割图纸的时候，比如手层的动力图分割在手层的分层一，照明图就可以分割在手层的分层二。

每天学习一个建模小技巧，今天教大家如何复制图源到其他层，比如说这张图纸，它是三至三十二层照明配电图， 说明他是一个标准层，我们在绘制完第三层的图圆之后，我们怎么将它复制到其他层呢？首先我们在建模这里找到复制图圆的其他层，点击他之后，我们框选图纸 已经选定了，我们要想要去复制到其他层的构建，我们右击确认，因为他是三到三十二层的一个标准层，那么我们就把所有楼层选定之后，把不需要的楼层点选掉， 这样我们就选择好了，直接点击确认，这样我们就把三层的图原复制到其他层了，你学会了吗？

我们需要点在工程设置界面楼层设置，那假设二层上面是夹层，那直接新建一个楼层，命为夹层， 输入夹层就可以了，那第四层我们相应的改为第三层，第五层改为第四层，再对应的修改他对应的层高就可以了。上面这个方法呢，就要注意，他是夹层，占了整个一个楼层的位置，那我们可以这样去进行操作，在操作的时候注意一下楼层的层高就可以了。 第二种情况呢是一层内局部有夹层，这样的情况，那我们就不需要专门去进行新建楼层了， 就把二层和夹层绘制在一起，只是他的标高不一样，定义好他的标高，在对应的楼层上去进行绘制就可以了。那比如说我们的二层这个位置，他的标高呢是三米到六米的位置，那夹层的标高是六米到八米，那这个时候呢， 我们的层高就需要设置为五米，那可以看到啊，我的二层的底标高是三米，顶标高是八米，那这个时候我就可以去用么图圆的属性框来去进行修改， 如果是大家已经识别完成以后呢，我们也可以通过批量选择或者是快捷键 f 三去勾选我们需要设置的图原，点击确定再去进行调整他的局部标高就可以了。那在这个地方呢，给大家温馨提示一下，不同的标高的高度可能会影响到我们超高的工程量，那在这一块呢，对工程量也是有影响的，大家需要注意一下。 还有一个方法呢，是用单项工程的方式去进行处理，在楼层设置界面进行添加单项工程，这个时候我们可以再去进行插入楼层，将二层的楼层名称改为夹层， 设置好以后，我们就可以在夹层的这个单项工程上去进行绘制了，也不影响原来工程的楼层层数，那我们可以在左上角去进行切换，单项工程就可以。
