新能源吉利电动450高压配电流程
吉利帝豪四、五零的整车高压系统上电流程是一个复杂的过程，涉及到多个控制单元和电子设备的相互协调工作，确保车辆在安全的前提下顺利完成。高压上电上电流程概述一、初始阶段，首先 车辆在启动前处于低压状态，这时车身控制模块 b c m 起到关键作用，通过控制适应巡航控制 a c c、 i g e 和 i g。 二、继电器接通低压电，为后续操作提供电源。二、低压上电与自检低压电被接通后， 整车控制器 vcu、 电机控制器 mcu、 动力电池控制器 bms 等重要控制单元进入自检状态，确保所有系统在进入高压上电前均正常工作。三、高压上电 请求与确认用户按下启动键 start 后， b c m 会向 v c u 发送高压上电请求， v c u 在确认制动信号无异常，与 b c m 进行唯一识别码认证、 互锁信号及碰撞信号确认无误后，向 bms 发送高压上电指令。四、 bms 的角色与预充过程 bms 在收到高压上电指令后， 首先进行一系列检查，包括动力电池的高压接触器状态、漏电传感器信号、绝缘电阻以及单体电池的电压和温度。确认无误后， bms 先后发送接通预充接触器和负极接触器的信号， 开始预充过程，准备电池组与车辆高压系统的连接。五、高压上电完成预充完成后， bms 发送主证接触其接通信号，此时电力电子装置铺监控高压上电状态，铺在检测到高压上电完成后，通过 pcan 将此信号发送给 vcu， vc 又在通过 we can 将高压上电完成的消息传递给仪表板，显示整车 ready 状态。原理分析，安全性优先整个上电流程设计充分考虑了安全性，通过多重检查和确认步骤，如制动信号检查、 护锁信号确认等，确保在高压上电前车辆处于安全状态。系统自检系统在上电前的自检确保了各控制单元和电池组在电气性能和物理状态上均无异常， 这是保证车辆安全运行的关键。预冲过程预冲过程是高压上电流程中的一个重要环节，它通过慢慢增加电池组 与车辆高压系统之间的电压来避免直接连接时可能产生的电压冲击，保护高压系统的电子元件信息交换与控制命令传递 通过 can 总线 p can 和 v can 实现了控制单元间的高效信息交换和控制命令的快速传递，确保了商店流程的顺畅和准确性。
粉丝80获赞495
相关视频
02:29
02:57查看AI文稿AI文稿大家好，我是孙老师，今天呢给大家介绍一下帝豪 ev 瘦脸前车内的高压部件以及线路的走向。看，这个是他的电机控制器，里面集成了 d c 杠 d c。 看一下这个是 d c 杠 d c 的 负极输出，这个是正极输出，看一下负极输出，这个线过来从这里到 车身打铁，这个是他的十二伏的正极输出，输出到电小电瓶的正极。 这两根线是从这个高压分线盒过来的高压电， 这三根线是到下面电机上面的 uvw， 这是他的车载充电机和分线盒集成在一起的。看，这这根线 高压从这边过来到这里，然后到这里 交流慢成口。 后面这个插头是动力电池包过来的直流母线，这个插头是电动压缩机和 pdc 加热，咱们在这上面下 走向，看不清晰，下面我用这个时运台架给大家看一下， 这就看的很清晰了。这个插头两根线是动力电池包过来的 直流母线，这个插头上面的四根线是到电动压缩机以及 p t c 加热它，这个是水暖 p t c。 这个插头的两根线是到电机控制器的高压，这是电机控制器上面的 uvw 输出，输出到下面 电机，哎，到下面电机，这样看的很清晰，这边这两根线就是交流慢冲口的二百二十伏的输入这里， 这样通过时运台架咱们能够清晰地看出来高压线路的走向。
196新能源汽修孙老师
01:50查看AI文稿AI文稿这是一辆吉利 ev， 四五零，正常行驶当中，只听见砰一声，这个保险炸了。我们看一下，这是动力电池的大保险， 他是五百伏三百五十安的，带一个大保险，突然之间炸了，然后经检测，这个车的全车电气全部炸裂烧毁。我们看一下，这是他我们给他拆下来的充电机，这一路已经烧的 面目全非了已经。然后紧接着压缩机电路板全部烧毁。 经我们检测，还好它的 b m s 板保住了，没有没有大问题。往这看了 来，这是他的主证继电器，主副继电器，还有快充时候的继电器往后走，通过电流传感器进去，然后直接给电池充电。 这辆车呢，据我们分析是什么原因造成的？然后由于充电机水路，充电机的水路散热系统有潮气，导致他的绝缘降低， 和他的端子连接在一块烧食造成的整个车的群死群伤。 到现在为止呢，今年我们已经修了第三辆车，这种群死群伤的毛病，他有两个几何和他的问题是一样的，充电机系统和他完全是一样的。老铁们，你们认为这个 群死群伤的原因是什么造成的？咱们评论区留言，感谢大家记得关注再走哦！
69昕浩新能源维修
00:46
01:12查看AI文稿AI文稿绝缘检测，关闭点火开关，断开蓄电池负极等待五分钟，断开动力电池直流母线。限速连接器 b v 十六、 断开车载充电机连接限速连接器 b v 二十九、 使用绝缘测试仪检测线数连接器 b v 二十九、杠一与接地之间的绝缘组值，实际测量值大于二兆欧，可判断电机控制器绝缘性能正常。 检测线数连接器 b v 二十九、杠二与接地之间的绝缘组值， 实际测量值大于二兆 o， 可判断电机控制器绝缘性能正常。 若实际测量值小于二兆 o， 可判断电机控制器绝缘性能下降。电机控制器高压回路绝缘检测完成。
79兵哥讲车
01:16查看AI文稿AI文稿吉利帝豪新能源电动空调维修，电动空调压缩机损坏，这个电动空调压缩机在引擎舱右下方下面角落这个位置 新的压缩机安装好，今天我们看一下这个高压配电盒，吉利帝豪的新款设计的，他这个高压配电盒是集成的，集成很多线路都在上边， 这个设计师设计的比较特别，这个配电盒坏，一旦损坏的话就是拆装非常费劲，不太好拆装。 这个压缩机一般损坏之后，伴随着他这个配电盒里面的线路板，高压保险全部都会烧坏掉，我们来拆掉，打开看一下，有高压保险在 这个位置损坏，损坏的故障率非常高，把新的给他换上去，安装好，有空调就可以正常使用，专业维修各种车型汽车空调、空调压缩机维修新能源空调， 需要维修汽车空调的可以联系我们。
86小峰哥

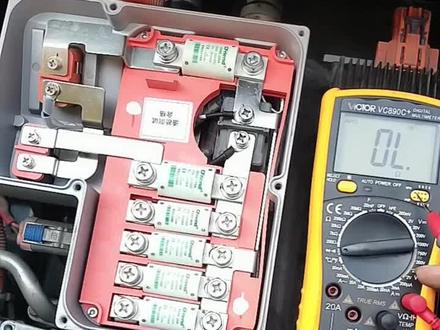

00:59查看AI文稿AI文稿大家看啊，这咱们这个高配电话里面呢有六个保险丝，那么我给大家讲下这个内部什么原理啊？内部什么原理？首先这两端啊是动物电池的电源输入过来的，那么这是正极，这是负极 蹦极的电源，经过这个主保险，主保险是这个车一个两百安排的保险丝啊，过来之后呢到咱们这个 mcu 接触器， mcu 以压缩机的一个接触器 过来之后接触接的电源，如果他接通之后，这两个电就导通，导通就这边就有电，这边那个电源呢？哎，一路给通过保险丝给咱们的电机控制器，这电机控制空气的正极， 那么这是电气控制器的负极啊，负极是直接连在一起的，只控制的正极。然后这个呢是咱们的这个空调压缩机 eas 的这个保险丝，那么这一期呢，就咱们这个压缩机这一块啊，压缩机这一块， 那么这边在电机控制的这个接触器这边啊，再出来之后呢有再有一路，那么这一路呢是咱们的这个啊，一个 ptc 暖风加热器啊，一个这个 dcdc， 一个车载充电器的一个电源，那么如果这个如果电流过大啊，对吧？他就会垄断。
128海越方新能源汽车维修培训
03:18查看AI文稿AI文稿朋友们大家上午好，上午主要带大家了解吉利帝豪 ev 四五零新能源汽车，它的高压部分组成。首先我们来看，当我们将充电枪 插入到脉冲接口以后，我们的电流通过里面啊，通过这条橙色的线 到达车载充电机，车载充电机能够将我们的交流键转化成直流键，然后通过高压母线给我们的动力电池充电， 当我们啊需要用高压电的时候，我们的高压电通过高压母线出来，然后 到了我们的配件器，我们整个这一块，呃主要是一个高压集成盒， 高压集中盒，我们这一个高压集中盒它主要是包含了两方面的作用，第一部分啊是我们的车载充电机，第二部分还起到一个配件器的作用，配件器 当我们需要用高压电的时候啊，一部分一部分高压电，然后通过我们的这一条高压线， 然后到了我们的电机控制器，电机控制器能够将我们的直流电转化成啊高压三相胶变电流，然后啊输送给我们的电机电机控制器， 还有一部分电通过我们上面这一敲，然后到达了我们的啊 pdc， pdc 啊，电陶瓷加热 啊，还有我们看我们下面有一条线，这一条啊是我们的 vac 电动空调压缩机，然后这一条线到达这里，这里呃去下面，然后最终到达了我们电动空调压缩机。 这时候我们看啊，由于我们的新能源汽车啊上面还有很多需要用到低压电啊，包括呢我们的蓄电池 需要给我们的蓄电池充电啊，这个位置啊是我们的 dc 杠， dc 可以将我们的高压直流键转化成低压直流键， 你们看这是我们的冷却液，我们的冷却液啊需要给我们的 obc 进行冷却，也需要给我们的电机和电池进行冷却啊，这个是 obc 的进水口，这是出水口，我们这个 这里所用到的低压电主要是对我们的这个高压系统来进行监控啊，是我们的弧锁，这锁弧锁线。
99夕阳君
02:23查看AI文稿AI文稿高压部件认知吉利 e v 四五零新能源汽车高压部件包含动力电池包、 车载充电机及分配合总成电机控制器及 dc 杠 dc 总成驱动电机、压缩机、 ptc 加热器、交直流充电插座。 动力电池包安装在车身底部，为整车提供动力，向整车提供持续的稳定的能量。电机控制器及 dc 杠 dc 总成安装在前机舱， 驱动电机控制器用来控制驱动电机的运转，启动即停止转速，调节输出扭矩，调节运转方向控制，同时集成 dcdc 功能。 dc 杠 dc 将高压电转变为低压电， 为整车所有低压电器供电。低压启动电池亏电时， dc 杠 dc 会给低压启动电池充电，保证低压启动电池电量维持正常。 驱动电机安装在前机舱底部，驱动电机将电能转换为机械能，通过传动装置驱动车轮。车载充电机安装在前机舱，将两百二十伏家用交流电转换为高压直流电，给动力电 电池充电。交流充电口安装左前翼子板上，连接交流充电枪，输入两百二十伏交流电压给车载充电机。直流充电口安装在左后翼子板上， 连接直流充电枪，输入高压直流电给动力电池充电。 ptc 加热器安装在前机舱， 给空调制热系统和动力电池热管理系统提供稳定的热源。压缩机安装在前机舱下，完成制冷剂的吸入与排出，为制冷循环提供动力。高压部件认识介绍完成。
247艾伦科技
03:55查看AI文稿AI文稿朋友们大家好，上午主要带大家来学习新能源汽车如何进行高压断电， 如果是我们要对新能源汽车的高压部分来进行检测或者维修的时候，我们首先要进行高压断电。我们现在以极力低毫 ev 四五零为例，高压断电的第一步先关闭点火开关， 第二步断开蓄电池的负极啊，并用绝缘胶带包裹。第三步 拔下维修开关。我们这个吉利帝豪 ev 四五零汽车它是没有维修开关的，所以呢这一步可以省略。然后拔下维修开关之后， 我们要让我们的汽车等待五分钟。为什么要等待五分钟呢？主要是我们的汽车电路当中是有电容的，当我们断电之后，电容有一个反向方便的过程，所以如果这个时候 我们对高压部分进行操作是很危险的。嗯，现在呢五分钟已经结束， 然后我们进行第四步，第四步是我们要断开高压母线。断开高压母线的时候呢，一定要佩戴绝缘手套，佩戴绝缘手套之前我们要对他的密封性啊进行检查， 佩戴卷手套， 然后我们拔下高压母线 啊。最后一步是我们要对这个高压母线进行验电，验电的时候我们验的是靠近蓄电池的一侧，靠近 动力电池的一侧啊，也就是这一端，这一端厌倦的时候，我们要用万用表的电压档来检测他的电压，当我们检测到他的电压接近于零伏的时候啊，说明我们断电成功， 电压我们选用二十的档位 啊。断电的之后， 我们验证的时候呢，一定要用单手操作原则，单手操作 我们看啊， 我们看现在我们测多少电压为零点一二伏啊？接近于零伏啊，说明我们现在断电是成功的， 所以下一步我们想进行其他的高压模块他的检测和拆装的时候，这个时候我们的汽车已经是基本是安全的。好，谢谢大家。
259夕阳君
