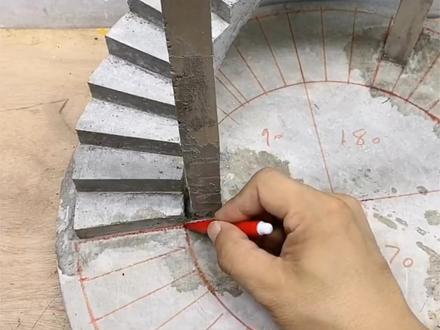

给大家分享一个旋转楼梯，旋转楼梯分为九十度、一百八十度，两百七十度，三百六十度。今天给大家分享一个三百六十度的，在我们做楼梯前，要知道它的垂直高度，一层到二层的地面 内圆半径和外圆半径，内圆的半径也就是中心柱的半径，外圆半径是中心柱的中到踏板边缘， 按照要求高度为两百三十毫米。如果踏步高度设为十七毫米左右， 用两百三十除以十七、十三点五步把它分为十三步或者十四步，两百三十除以十四、 十六点四，也就是每一步的高度为十六点四毫米， 这是每一步的高度。 按照要求，这是内圆的半径， 这是外沿的半径。 点一点为圆心，以内圆半径为长度画圆， 再以外沿的半径画圆。 外圆半径六十四毫米，用六十四 乘以二等于它的直径，再乘以零点二二二五二，零点二二二五二是十四的圆周，等分系数等于外沿每部的宽度二十八点四， 任意连接一条线，将这个圆分为十四份，二十八点四 连接他的中心点， 实际中也是用十三份，最后是平台，所以只能用十三份哦。同样的方法，在计算内圆宽度， 十三乘以二，再乘以 零点二二二五二，等于内圆宽度。 在我们做的时候，他有踏板厚度，做 的时候一定要计算好了，否则的话，一个差三毫米，十个就差三公分，你看懂了吗？抖音。
