兄弟5590dn拆机图解教程

今天修一台打了二十七万张的兄弟五五九零 dn 快速激光打印机，问题是打印不清楚卡纸。我们把机器拆开做个大保养，包括成像器的维护保养，电影器的维护保养，手指通道的维护保养， 侧面传动齿轮的维护保养，以及高压板的清洁保养和高压板下面的电子传感器清洁保养。 顺手拆下高压板漏出里面的充电弹簧，这个不要弄丢了。然后再拆掉纸张，检测传感器组件， 把镜子传感器上的碳粉和高压板上面的碳粉及时清理干净，用吹风机先吹干净，接下来维护成像器，打开上盖，用酒精棉把里面的反光玻璃、光学玻璃清洁干净。然后拆开 电影器，更换配件，拆掉电影器上面保护外壳，松开左右压力弹簧，取下整个加热内芯，准备更换新的加热膜。准备好全新的电影下滚和加热膜， 更换上全新的电影下管，取下旧的加热膜，把加热滤芯清洁干净，涂好润滑油后装上全新的加热膜，上去 装回加热内芯，装回保护外壳。把装好的整个电影器装回机内，插上左边的电影器供电插头，然后再装上右边的温控器插头， 装回成像器上盖，装回顶部外壳，上盖安装回吸骨和磨粉盒，合上前盖准备打印测试。关掉打印机电源，接下来要清掉打印机报错信息，按 ok 键不松，打开电源开关，进入维修模式。闪屏界面，按向下的箭头，选择八十八菜单， ok 进入显示英文 rb， 再 ok 进入。再一次 ok， 进入 第一项，吸骨复位清零，按 ok 键确认第二项也按 ok 清掉。 mp 纸盒这一项也按 ok 清掉。 te 这一项也按 ok 清掉这一项是定引器也按 ok 清掉。 最后这一项也按 ok 清掉。清完后按下箭头选择九十九退出，按 ok 确认机器会重启，启动完后机器进入就绪状态，这时候我们按三下 ok 键， 可以打印四张质检测试页，其中第三页会显示打印总页所和各种复位后的状态表，支持所有问题全部解决。

大家好，今天客户送了一台呃，兄弟五五九零的机器，客户反映的问题说打印左边浅， 咱们仔细看一下，左边稍微浅一点，左边浅拍出后台的问题，一般就是激光器的问题了，激光器浅一般都是左边， 下面我们开始拆激光纤，就在这个下面，然后拆掉侧壳，拆掉后壳，然后估计激光纤就能拆出来了，现在我们开始拆， 嗯，然后我们就把这两个边壳拆掉了，这还是比较好拆的，然后这上面有两颗螺丝，后面有两颗螺丝，然后有这边左边 有一个排线，拔下来就可以了，这个还算是比较好拆的。拆开之后我们看到了这个就是传说中的激光器， 下次我们现在我们拆开，然后维修或者更换。拆开之后我们打开激光器的盖板，我们可以看到里面有好多玻璃冷静，他就是靠反射 来产生激光素，然后我们看看， 然后我们现在就 维修一下，修理好之后我们把上盖盖上，然后这一个螺丝一会把它上上就可以了。以前的激光漆在 激光器的，在激光的出口处， 以前的激光剂在激光的出口处，这是有一个玻璃条的，可能是厂家为了省成本，这个玻璃条也 也给省掉了，就说这个就更容易进灰、进灰尘，进碳粉，所以说大家在吸股漏粉的时候就不要用了，这样很容易就把碳粉带进去。 下面我们把这个激光盒装在，把这个激光盒装在这上面，这上面有四个螺丝 装上就可以了，然后这个排线也要插上，然后我们开始安装，嗯，激光器固定好之后插上排线，然后把 这个车壳装上车壳，他是然后把车把这个车壳装上， 安装好上盖之后我们拆盖，先不装，先打一张测试一下，按 ok 键按三下他就打印了，再打出来四张纸，然后我们和原来的这个对比一下，看看效果如何。这个机器打印速度还是比较快的， 他的第四张， 然后我们仔细对比一下， 可以仔细对比一下，你可以看到这个就这个图标吧， hl 杠、五五九零电眼影和同样这个 这边都有，有点显，你看到吗？这边就比较深，所以说这个机器就修好了，然后装上车壳就可以了。

抖音记录美好维修生活。大家好，今天有一个客户拿了一台兄弟五九零 dm 的机器过来维修，今天我给大家录一个兄弟五九零 dn 五九五 dm 系列高速打印机更换地理组件的视频。首先我们先打印一张测试验 出来看一下效果。好了，现在测试键已经打出来了，你们看这一看老司机就知道是电影出现问题了。在确定了电影故障之后，我们开启拆机， 把电影组件拆出来。第一步我们拉出双面器，然后拆除后盖之后把薄纸板一一拆出来，就看得见里面的电 主键的松开，进行主键两边的螺丝 取消固定卡扣， 然后松开后部传感器的两个接线头， 就可以把整个定型组件取出来了。我们看一下定型的两边， 大家可以看一下电影的右手边，很明显的已经是划伤了，大家看得到吗？好了这个视频就到这里，大家有什么问题可以留言点赞加关注， 我和大家一起学习维修打印机，下个视频我教大家如何更换电影模，谢谢大家。

今天早上有一个客人抱了一台兄弟的后五五九零 dn 打印机来维修，谢谢老板。

兄弟，五五九零五五八五五五九五八千五百四十八千五百三十等机型经典故障案例，机器一响打印有横条，维修思路 气人不？关于这个事，我简单说两句，你明白就行。总而言之，这个事呢， 现在就是这个情况，具体的呢，大家也都看得到，也得出来说那么几句，可能你听的不是很明白，但是意思就是那么个意思，不知道的你也不用去猜。

双面细取出来后盖打开，分开，分开以后往外拉出来，这个也拉出来，然后这个按着往下往外一拉取走 这个螺蛳粉， 这个盖子打开， 我说 两个排线， 这还有一个排线，按着这个往外一拉，就看按着这这个往下拉取走， 然后这个就可以直接拿上来了。

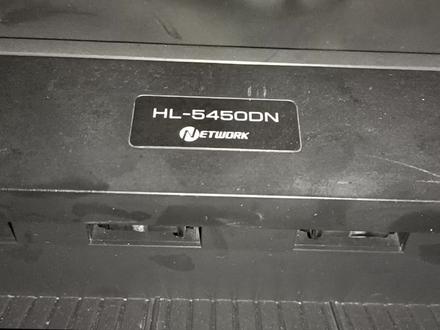

五菱 dn 内部传感器的一个拆装方法，把螺丝洞拆掉，一共有六个螺丝 板，拆掉之后，然后这边高压板就两个螺丝拿掉， 然后左边卡扣左边一个，右边一个，就把盖板拿出来，然后这个弹簧记得别掉了啊，弹簧放一边，把排线洞拔掉， 白线，白线在这，这个线要注意一下，线要慢慢 的烙下来，然后注意弹簧注意一下啊，然后这边的弹簧大家都注意一下，然后左边的弹簧， 哦，注意注意一下卡了，然后这样的话就可以直接拿出来了，拿下来之后看下这个传感器 还没给目标，主要看这个传感器有没有在这中间回位，因为他这里的话很容易会跑边，知道吧？要检查他的复位情况，他的弹簧有没有掉啊这些东西啊，如果没有的话，那就要换这个板子测试了。

拆一个这个五九零的电影换个膜。首先在这边有一个卡子，就这个卡子把它释放了， 这卡子一定不要搞掉了，把这个受力的这个卡子取出来，然后这个外壳， 这个缅甸主的排线，从这个洞里面先把红色插头这个排线先扯出来，如果先扯白色的话，白色的插头，白色的插头太 大了，因为里面也还有一根红色的，这就不好了，搓出来 这个五五九零的。五五八零和五五九五的电影都是差不多的，但是他们不通用，卡子不太一样，就底座这里这个卡子要对位的，他那个轴 位置不太一样， 这个就放一边去。这就换这个膜， 你用连线先拔一下， 小心一点，把这个卡子给抬起来。我靠， 嘟嘟嘟嘟， 来一卷新的膜， 走吧。 啊，心魔之前呢，我们还要给这个电影上一点点油，但是不要涂多了，他以前的那个吗，就 看起来还没有变色，如果他变黑了的话，就把它重新擦干净，重新来一步， 然后把它抹均匀。 ok， 刚才这个卡子被我掰断了，这个卡子要注意点，很容易掰断， 上面胶水给他粘一下。 嗯嗯， 然后把这明天的排线固定一下。 i'm sorry， i didn't catch your name earlier no。 穿下，那么练主排线穿下去的时候，先穿这个白色的，这白色的头要大一点， 穿呢？如果穿呢黑色红色的话，这个白色的就不带。 yeah， 再把这个卡子顶下来。 嗯，把这个拉力弹簧， what？ 再把电源线插上， 再把这个热门电阻的这个排线拧一下，看起来会好一点， 这就差不多了，然后再把它 手动旋转几次， 让它润滑一点， 就把这外壳，外壳对准这两个卡上上去 搞定。这就是这个五九零呐，五五八五这些换定义膜的步骤了。然后五四五零或者八五三零那些像这个 同样款式的这种面膜，就差不多都是这种，这个步骤就可以。

师傅，你在修什么机器啊？啊？我，我在修一个兄弟的五九零的激光打印机。 这个激光打印机怎么拆的这么闪呀？这个激光打印机打印量比较大，他是来自洛阳新区的一个客户，你看看这机器打了三十六万针，现在机架严重磨损，现在开机噪音比较大，机器像拖拉机一样，我们需要把这个整套的左侧机架传动指纹锁全部变换掉。 这个哪里坏了？刚换这个绳的时候是不行的，然后后来发现他这个机架固定齿轮的这个这个槽已经磨成这个椭圆形了，正常是个圆形，现在变成椭圆形的这个齿轮在里面比较矿，然后再加上他用国产粉仓，造成这个机器噪音非常大，像拖拉机。 这个不换不行啊，客户打的量非常大，这种小机器像复印机一样，实物，我看昨天客户拿过来三台， 这两台都已经修好了，是吧？啊，是的，这是换下来的配件呀，两台都换特价了吗？对，是的，这个很难拆呀，怎么这么快就修好了？ 这个机器我们是经常修的，所以说配件都比较齐全，随时都能修好。我们是快捷维修嘛，一般常见的机器当时都能修好。

联想四千兄弟，五五八零五九零，借机器，哎。用国产粉打双面，或者打多了时候地有不良， 这些都是可以调的调节的方法哦，翻在评论区，有需要的可以去看。
