嘉佰达17串保护板安装教程
今天我们为客户做一组这个六十伏十七串的锂电池，咱们用的保护板是加百达的，十七串三十安，嗯，带均衡。 这个壳子是咱们客户拿来的，电池，他是超微的，里边是软包的， 嗯，开始是想修维修一下，打开以后啊，当着客户打开了，里边的电芯已经不行了，里边是软包的，他进水了，借电池进水了，里边电芯保护板全部坏掉了。嗯， 现在下面是一百五十三颗。嗯，电芯做一组六十伏二十二安石的锂电池，下边我们就开始 把电芯按正负极给他排布起来，我们就按正负极先把电池排列起来， 现在我们这两块锂电池就按正负极排列好了，这边是九串的，这边是八串的，一共十七串。电池 讲了以后他挪着放，这这样放，嗯，这边放保护板这面的话，这边他就高出来了， 不方便咱们把这面保护板放这面，排线锁到这面，这样的话，嗯，做好以后放到里边。以前准备着用这个万能支架，但是万能支架，嗯，做这个久病十七 串的，他的宽放不进去，所以我们用的是固定支架，固定支架，然后这个切开来一下，咱们现在都都已经捆好了。 行，咱们开始给咱们准备镊片，准备好镊片以后，咱们就开始点焊， 这两块锂电池就点焊好了，然后我们粘上还原板。嗯，焊接排线， 把排线接好了，保护板也接上了，咱们现在测一下咱们割串的电压。电池这个现在做好了以后电池的状态， 咱们先唱这个转接版， 咱们这个十七颗灯都已经亮了，十七颗灯亮了，咱们插上这个检测仪。 好的，咱们现在这个压叉就六号服。嗯，电视状态检测很好。好的，我们插上排线测测板前板后电压， 这红色线是正极，咱们先测一下板前电压，六十五点五伏，咱们再测一下这个板后的电压， 六十五点五伏，没问题。 好的，下面咱们就把这个 输出线焊上，然后给他打好包，就算锁好了电池，然后咱们给他充电放电测容量。好了，我们现在为这个六十伏二十二安时的电池正在放电，咱们现在放了一下了啊，咱们看看这现在的放电电流， 现在放电电流十五安九百九十八瓦，就是一千万来瓦。咱们放完电咱们再看。 好了，现在咱们放电保护了啊，咱们看一下现在放了多少电，咱们先把负载断开， 我们重连接一下 电池都不怕热啊，没问题， 我们放电放了二十三点六九安石。呃，放电挺挺好的。呃，咱们原先设计是二十二安石，现在是二十三点六九。嗯，速溶了啊，挺好的， 咱们下面把它封装起来，到时候那个放到盒子里边就可以了。
粉丝1708获赞4448
相关视频

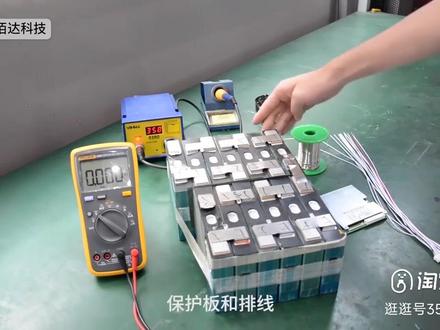

09:41查看AI文稿AI文稿今天我们教大家怎么样安装保护板，首先我们用到的工具有万用表、落铁吸线、锂电池保护板排线。 首先我们先把万用表打到微打， 然后去量每一串电池的电压，第一串的电池电压为三点八伏，由此可以判断这个是三元的，现在我们量第二串的 第二串的电池电压为也是三点八，第三串也是 十三寸，也是三点八伏。现在我们量一下总电压， 这里，这里量出来的电压为四十六伏，这个电压是不对的，因为十三串的我们刚才量的每一串电池电压为三点八伏，三点八伏乘以十三的话等于五十 将近五十，所以这这样子量才是正确的。但是这个表笔放反，这个表笔万用表现在显示的回法数，所以我们现在把电池反过来，找到电池的总正极和总负极， 黑色的表柄那个位置为总负极。现在我们开始接线， 先把排线插到保护板上面去，对应的 bc 零， 黑色的线对应的是 bc 零， bc 零对应的是电池的总负极。现在我们把黑色的那一根线接到电池的总负极， 黑色的线接的是电池的总负极，总负极为电池的第一串，现在我从 从总负极那里开始，我们把它命名为电池的第一串黑色旁边的这根白线接第一串的正极，现在我们把它焊上去， 黑色的第二根排线接第二串的总正极， 第三根白线接第三串的总正级， 第四根排线接第四串的正极， 第五根白线接第五串的正极， 第六根排线接第六串的征集，以此类推。 最后最后一根红色的线接电池的总阵机， 接好线之后，我们把排线反过来，然后把万用表的表笔去量一下每一串电池的电压， 黑色的表笔对应第一串红色的量旁跟旁边那根排线。我们刚才量第一串电池的时候是三点八伏，这里和刚才的电压是对的上的，现在我们量第二串 也是对的上的，第三串也是一样的，都是三点八伏。第四串，第五串、第六串， 第七串，第八串、第九串、第十串、第十一串，十二串、 十三串。每一串排线的电压都和我们刚才量的电池的电压对的上，这说明我们的接线没有问题。 刚刚我们说的是第一种方法，现在面我们介绍第二种方法， 这个是 led 检测灯板，这个是排线，我们把排线插到 led 检测灯板上去，这个是十三串的，您现在看一下， 一共亮了十三个灯，证明我们的接线是正确的。我们现在把线接错，故意接错，看一下 现在量一下每一串电池的电压，就量我们刚才接错线的位置，因为这是我们故意接错的，所以我们只做个掩饰， 你看现在这里就会出现，现在这里就会出现有一串电池的电压为七点六伏，这说明我们接线是有错误的。现在我们再把再拿出我们 刚才的 led 检测灯板，把我们的排线插到 led 检测灯板上去， 就会发现其中有一串 led 检测灯板是不亮的。好，现在我们拔掉，把刚刚我们故意接错的线纠正过来， 以防万一，我们还是再检查一遍，看一下我们这次接对了没有。 好的，我们这次接的没有问题，我们刚才接线没有问题，现在我们把排线插到保护板上面去， 然后接逼负的线， 现在我们把壁附上面加上吸，然后把壁附焊到，把壁附这里焊，焊线焊到接到电池的总正极，注意这里接线的时候线长不要超过 十五厘米，不然他会有内阻影响，过流线的话尽量想选粗一点的线，这样子过流会更稳。 现在我们把壁附接到电池的总负极上，这里要注意千万不能出现虚汗假汗的现象，不然 一会测试的时候会把容易把保护板烧掉，到时候会把铜皮烧断。接好逼负之后，我们量一下逼负和电池的总正级电压 和我们刚才量的电池的正极和总电池的总正极和总负极电压是不是一致，这里量出来的电池的电压是一致的。现在我们开始接 c 负 铜口的板子，我们只需要接 c 副就可以了， c 副接电，接充电器和负载的负极，把 c 副这个位置哈黑色的线，然后把对应的对应的这里我们准备了一个插口， 插口黑色的表示负极，红色的表示正极。把红色的线接到电池的总正极， 现在我们量一下 c 复合电池的总正级， 刚好是五十伏，四十九点四伏， cf 和批复的电压是一致的，这说明我们接线是没有问题的，现在我们接线就完成了。
505海口龙华博纳泽电子厂
01:50
02:27查看AI文稿AI文稿首先我们准备好安装保护板的工具，找到保护板 b 副， c 副还有 bc 零的位置，把保护板配的排线插到插到保护板上去，然后找到 bc 零对应的那根黑线， 这里对应为电池的第一串，第一根线接电池的总负极，现在开始我们找到电池组的总负和总正，用外用表笔去量找到对应的。 现在我们把排线拔下来，然后把黑色的那一根，也就是刚刚我们俩的 bc 零对应的那根线接到电池的时候，自己黑色旁边的那根线第一串的正直。 接好后用万用表表笔去良眉创建成电压， 把保护板的低负线低负焊线接到电池的总腹肌， 把碎末放放上粗粗插头 焊好之后插上排线， 用万用表去量一下 cf 和电池的总正级 和批复和电池的总增值，对啊，是不是一致。

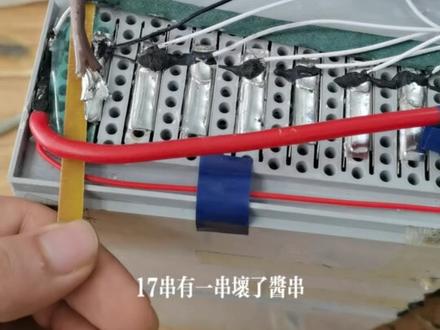

00:50查看AI文稿AI文稿这个电池是之前修过的，现在又拿到我这边来了，十七串，有一串坏了，降串降成十六串，用线跳线过来的， 中间这一串鸡儿已经拆掉了，但是电池还在上面，用的是一个加百达的保护板。我也是学到知识了，加百达的十七串的保护板还可以降串降成十六串， 这也是一个前辈修的吧，我之前不知道加百达的还能降串使用， 现在把这个线重新焊上就好了。
86月城锂电

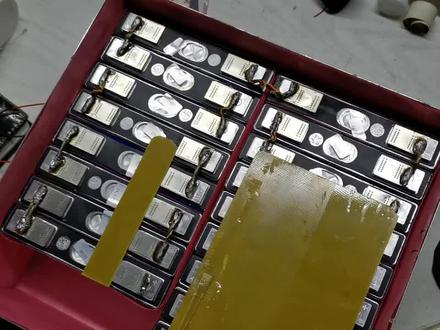

04:25查看AI文稿AI文稿大家好，下面我们来连接这个保护板的线，我们将这个均衡线套上这个玻璃丝管，能增加他的绝缘强度。首先呢我们来焊接这个负极的导线，大家在焊接的时候一定要注意，不要把顺序搞错了， 这个位置呢是总负极，下面再来焊接 b 一， b 一，接到这个位置，我们也给他套上这个玻璃丝管， 下面我们来焊接保护板的连线，因为我这个电动车呢电流不是很大，所以说就用一根导线就可以了， 因为这个线比较粗，四十瓦的地老铁，然后有点费力，所以说我选择六十瓦的地老铁来焊接， 由于这个导线 比较粗，烙铁功率小，一会我们用这个燃气的喷枪再给他加热一下， 下面我们把这个正极的导线也给他引出来， 这一根呢就是均衡线的电源和最后一串， 现在这个均衡线和这个输出的连线就已经接好了，然后我们再来测一下 这个插头，这个电压一定要是递增的，不要接错了， 我们将这个万用表调到二百伏这个档位，负极呢直接连接 电池的总负极。然后再来测这个保护板的接线断子，第一个黑线应该是零，第二个三点四， 六点九，十点三，八十，三点八 十七，二十二十四， 二十七，三十一，三十四， 三十八，四十一，四十五，四十八， 五十一，五十五，五十八，这个是电源也是五十八，说明这个均衡线呢没有接错，在确认没有接错之后呢，才再连接这个保护板， 下面我们用这个弱水管把这个导线焊接的部位给他做一下绝缘。
129机电DIY

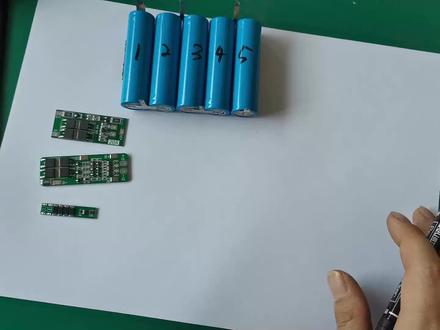

09:05查看AI文稿AI文稿大家好，今天给大家介绍一下保护板与锂电池的连接方式，我手里这个三个保护板呢，分别是一串的，然后两串和三串的，当然四串、五串和这个都类似。 在介绍接法之前呢，首先给大家介绍几个呃字母的含义，我们可以看到上面有批复批证，然后 b 加 b 二， b 一和 b 负，是不是？ 首先给大家说一下这几个字母是什么含义啊？你像我手里这三块保护板呢，都是同口的 铜口，什么叫铜口呢？就是充电 和放电一个接口， 大家能明白这个意思吧？充放电是一个接口，也就是说这个皮肤和皮正既能充电也可以放电。还有一种呢是分口的充电，然后放电 是两个接口， 明白这个意思吧？就是说还有一个 c 负， 他这个批证和 c 负是用来充电的，然后批负和批证是用来 放点。 我手里这三块啊，都是同口的，也就是说充放电是一个接口， 你看这里有批证和批负，这批负，这个就是用来放电的接口，是不是？然后 b 负，然后还有个 b 证，这个是电池的正负极 像一串的，这里是不是 必付必证，然后批付批证，这个必付必证啊，就是接到电池正负极，假如说这个是保 护板， 批正批负，然后避正避负这个位置啊，接上电池 另一车呢，就是负载， 是不是这个电压呀？是四伏左右，是不是？充电线的电压是四点二伏，充电器电压呢？ 也是四点二伏的，对不对？然后我们再来看两串的， 两串的就多了一个零服，四点二，八点四，是不是？ 其实这个四点二啊，他就是第一，因为有两节电池，这样画的话大家能直观一些，是不是 两节电池串联嘛？这个呢就是 b 负， 中间有根线，就是 b 一，然后最上面呢就是 b 加， 这个时候啊，保护板就 需要接三根线了，是不是？ 然后上根线之后呢，也是两根输出，批正批复复载， 对不对？然后是两节电池，这是零伏，四点二，八点四， 然后再给大家看一下三串， 三串电池呢，又要多了一节，是不是就是三节电池？ 三节电池有几根引线呢？是四根，是不是？ 然后也是接到保护板上， 最下面呢还是必负 b 一 b 二 b 加 输出呢，也是两根线，还是批正批负，对不对？这是零幅， 四点二，八点四，十二点六，对不对？ 我们来看一下这个保护板， 必富必一，必二必加，然后批证和批付，对不对？ 只要电池，然后串联的方式没毛病，按这个方式接就没有问题，对不对？然后再给大家看一下充电器， 这个充电器啊是二十一伏的，二十一伏啊，对应的就是五串，也就是五节电池的， 也就是四点二， 二乘以五，对不对？四五二十零点二乘以五等于一，二十一伏。有很多朋友啊，不知道这个锂电池充电器怎么配，其实这个电压就是按这种方式配的。 十六点八伏，四点，这个是四串的，四点二乘以四，对不对？等于二四得八四四十六，十六点八伏， 这个呢 十二点六伏，对不对？ 四点二乘以三，二三得六三四十二，十二点六伏， 这就是三串的。两串是不是就更简单了？四点二乘以二等于八点四，这个呢就是八点四伏的， 有朋友说呀，那我要是十串呢？ 十串也一样啊，四点二乘以十，对不对？等于四十二伏， 那十三串呢？四点二乘以十三，对不对？这个口算就不太好算了， 就需要用，嗯，四点二乘以十三，二三得六三四十二，十三，十二 六五五，就是五十五点六伏，对不对？ 好了，今天以一到三串锂电池与保护板的机械方式，然后给大家简单介绍了一下，也不知道大家能不能听懂，能不能理解，其实也不是很难，对不对？ 然后如果四串五串呢？也是按这种方式，以此类推，对不对？可能有，嗯， b 三， b 四， b 五， b 六，然后一直到 b 十几，是不是你像是十七串的，可能到 b 十六，然后再有个 b 加，对不对？好了，感谢大家的收看。
3555机电DIY

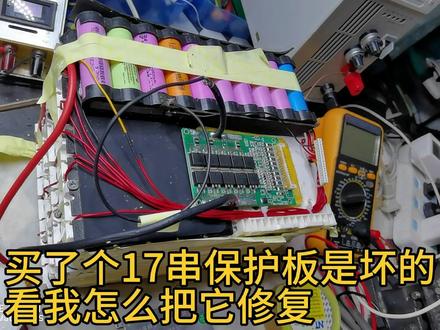

04:00查看AI文稿AI文稿十六串的锂电池，我觉得电压低了一点，给他改成了十七串，原先十六串的保护板就不能用了，需要十七串的保护板，然后就在网上找了一个二手的，这个是二十八的 保护板，收到了之后给他装上去，测量电压，确实没没有线，没有装错，然后给他插上去，结果发现保护板是坏的，是什么原因呢？能放电，他不能充电， 然后就去找卖家，卖家说给我换一个，然后我就拍了一个图片给他了，拍了一个视频给他了，拍视频的时候就是测量每串之间的电压，然后测量他的充放电， 卖家看了一下说既然这个板子坏了呢，那就不用寄过来了，直接给我补发一个算了，要把这个保护板给他装上去，但是这个保护板， 嗯，我想给他修一下，就这样扔了也太可惜了。前两天修过的，因为是这种 ic 控制的，所以当时怀疑这个 ic 的问题，我今天再给他拆开给他弄一下吧，万一是旁边的元器件的问题呢？ 到网上把这个集成块的资料全部找出来，给他打印了一个，然后还有这个薄板的图纸也给他打印了一份， 然后在家里找了一个保护板，刚好这个保护板的集成块，我这个是三六七零零八，但是我这上面的集成块是三六七幺零八， 这两个集成块有什么区别呢？这个集成块是不带均衡的，那个集成块是带均衡的，可以 直接换上去，结果把这个集成块换上去之后，发现还是问题，还是有问题，还是坏的，还是不能充电，这就是这个集成块， 那说明这个问题不再积成块，那个积成块应该是好的，所以我把积成块又给他装上去了，这积成块又给他焊上去了， 还好没有焊短路。这一共有三十八个角， 然后对照图纸测量，这几个角呢，他是检测电压用的，然后发现这几个角在这里，这两个角之间的电压从这边是四点零五伏吗？到这里边呢？只有三点零八伏，这一串是三点 零八伏，这一串是四点四伏，如果是四点四伏的话，那么就是过压保护，所以不能充电。 是什么原因导致的呢？像这两串之间经过什么连接，只有一个电阻，一个三极管， 我在想是不是三极管漏电导致的，然后就把这个三极管拆了，拆了之后发现还这电压还是一样的，那说明这个三极管是没问题的，后来查了发现这边还有几个电容，可不可能是这电容漏电呢？ 把这电容给他拆下来测量了一下，还真的是这个电容漏电，看这个电容漏不漏电，就是这个小电容的，就这么一个小电容，看这个电容漏不漏电的，用数字表不好测，直接用指针表用十 k 档 扯上去， 这电容漏电，明显的漏电，把这电容我也不知道这电容是多大的，把它拆下来，用数字电巧给他测量了一下，这个电容是以违法的，在其他的保护板上面找了一个电容给他换上去了，现在我给他装上去看一下 好了，现在把充电插头给他插上去了，现在充电是正常的，这个是调电流的， 开电流的，充电正常。保护板算是修好了，完工。
291村里唯一的小学生
02:27查看AI文稿AI文稿各位老铁大家好啊，有很多老铁呢私信我说自己的保护板不知道怎么接，那今天呢，我就给大家讲一下这保护板的安装，那大家可以看到这保护板上面呢，都是有标识的，一般标有 b、 p、 c， 那这个 b 减这条线呢，连接是电池的总负极，大家要记住这个现在接的时候呢，尽量让他出一些，而且距离要尽量短啊，就是说 b 负和总电池的总负极，他俩是越近越好。 p 减这条线呢是输出负极， c， c 减是充电负极啊，这两个口呢，现在基本上都是同一条线了啊，标 p 减 c 减其实都是一回事。 下面这些排线呢，就是连接每一串电芯啊，对电池的一个充电状态，放电状态的一个监控，还有就是对电池 电芯的一个电压的一个均衡。具体排线的连接方法呢，是这样，排线一般最右边第一根线黑色的线为 b 零啊， b 零呢是接电池的总负极，第二条排线呢是 b 一接第一串电池的正极， 第三条排线呢， b 二接第二串电池的正极，第四条排线呢， b 三接第三串电池的正极，就是这样，以此类推。在这里需要注意的一点呢，就是排线接上之前呢，一定要把这个排线从这个线板上拔下来， 就这个排线的接法与这个排线的颜色是没有什么直接关系的，只要求按这个顺序去连接就行。我们把排线接好以后呢，我们一定要测量一下这个排线的这个接线口，看看是不是。呃，这个排线接的正确了，如果说接错了的话呢，这个保护板就会直接烧了， 我们呢从黑色的这个 b 零排线技术头开始测量量取呢，其中没没两根相邻之间排线的这个低压值， 他这个电压值呢应该是一次的增加，那比如说第一串是三点八，那第二串就应该是七点六，第三串是十一点四，就每次都是相应的，按照三点八这个电压往上增加，大家可以计算一下。 最后我们来测量一下保护板，我们用万用表量一下电池组总电压的 b 负与保护板输出电压吸附是否相等，也就是说 过板与不过板的电压是不是相等，相等保护板才是正常工作，若不相等呢，咱们可以检查一下是不是接错线。呃，单串的电压是否在正常的一个状态串联呢？是否接触的良好？
657锂电张师傅
09:53查看AI文稿AI文稿哈喽，大家好，这里是宅男的开包，我是你们的老朋友阿帅，今天呢，我的这个到了，是智能保护板，花了我一百九十五块钱，还是托了全国妇女同志的服务，因为是在三八妇女节，他搞活动，便宜，本来要两百多块， 转了转了，送了 led 的排线检测灯，万一接错了， 你直接插保护板，那就遗憾终生了。这个是排线，这就是我们的主角保护板了。加百达的，淘宝上最便宜的一款智能保护板， 黑马的保护板要四百多，好贵啊。然后蚂蚁的饮料两百将近三百块，然后蚂蚁还是湖北地 吃的，不能发货。十六串，三十 a 同口均衡保护板。好的小伙伴们，现在让我们来接保护板的排线。首先找到黑线接电池的总副这边 好的，这些白线都通通接正极，黑线旁边的第一根白线接第一串的正极， 第三根白线接第三串正极，第四根白线接第四串一二三四， 以此类推。 这些接好的最后两条他不知道为什么是分开的，后面依次连 红色的连总正极都是接正的，红色的接最后总正极，白色这根接第十五串 红色的结最后一串总胜题。 好的排泄，就这样接好。 好了，这样总的这样好的，现在测一下每一串的电压，正常一杆都在三点二伏左右，不能太高。嗯，这个万能表只能看一个，大概大概都在四不到一点。 好了，每一串都是正常的三点多伏，当然卖家也送给我了这个 led led 灯，检测排线是否 检测排泄，接对与否。我们现在检查一下啊，刚刚接的有没有接对，这里写着零对应黑色的线打扫就这样，这里 我好像有一点接错了。这个排插线的作用主要是给电池充电，还有保护板取单块电池的信息， 比如电压、内阻等等，通过这些信息，保护板可以控制电池，保护电池安全。 所以理论上来讲，十六块电池应该有三十二根排插才对，每块电池两根，一根接正，一根接负。而实际上呢，保护板的排线 我们看到只有十七根，除了黑线接总负极，红线接总正极之外，其他的十五根白线都是两块电池共用一根的。比如 第一块电池负直接黑线，正直接第一根白线，第二块电池负直接第一根白线，正直接第二根白线。 这里第一块电池的正极和第二块电池的负极共用了第一根白线，而第二块电池的负极和第三块电池的正极又够用了，第二根白线，以此类推。 所以这根白线接在正极这里不怎么妥当，应该接在两块电池连接线的中间，如果接在其中一块电池的正极，导致一块 电池的线短，另一块电池的线长，线长的这块组织会增加，导致保护板获取的电压降低，内阻增大，一致性变差，应该尽量保持每块排线长度相等。 让我们来看一下图，第一幅图是我刚才的接法，这种电接法呢，第一块电池你看 排线是最短的，但是第二块电池排线他就比较长了，因为接在了第一块的正极，第二块的排线负极有这么长，比第一块的排线 电多出了这一段灰色涂抹的这一段多出了这么大一集，会导致他的组织增加，这样电压不准，还有输出电流也会 受到影响。那第二幅图的话看就比较好了，第一块的排线就的这一段和第二块的排线这一段 长度相差就没有那么大，这样释放出来的电流，测到的电压内足都会比较均衡吧。如果电池一致性比较好的情况下，大家觉得我的说法正确吗？ 如果还有什么疑问，可以在评论区下面留言。好的，现在我们按照第二种揭法揭一下， 现在我把排线都接在中间了，这样比较均匀，组织都差不多， 能量释放出来，应该比较经营了。好，现在我们接这个力富 接电池的总负极，意义就是保护板，保护板的意思，保护板的这个接电源的负极， 现在测试一下逼付和总政级的电压，有五十多伏，正常的。 好，现在我们开始接 cfcf， 不明思义就 c 充充电就是接充电口的负极 cc， 好，我们来接一下啊，先给他套一节热缩环。 好了，差不多了，我现在把总正级的线换成了这种软线，总正级 充电口正极，等一下给他套个套，套一个， 哎，略搜略搜一下， 线已经全部接好了，现在我们需要插充电器激活一下。 好了，各位小伙伴用手机充电器激活之后呢，保护板就可以正常的使用了。 最后如果大家自己要组装的话，一定要注意一下，不同的保护板机械方法不一定相同，一定要看着保护板的说明书操作。我这个呢 只能提供一下参考，因为如果接触有可能烧换保护板，所以大家一定要仔细耐心呀，那么下期节目我们就要安装电池到我们的电动车上，然后介绍一下我买的这款全网最便宜的智能保护板， 他的手机 app 上的一些功能大家可以关注我一下哦，关注之后每次更新都会有提醒，那么咱们下回再见哦，拜拜。
97滚成大雪球
09:30查看AI文稿AI文稿今天我们教大家怎么样安装保护板，首先我们用到的工具有万用表、烙铁细线、 锂电池保护板、排线。 首先我们先把忘用表打到 v 打， 然后去量每一串电池的电压，第一串的电池电压为三点八伏，由此可以判断这个是三元的，现在我们量第二串的第二串的电池电压为也是三点八，第三串也是 十三串，也是三点八伏。现在我们量一下总变压 这里，这里量出来的电压为四十六伏，这个电压是不对的，因为十三串的我们刚才量的每一串电池电压为三点八伏，三点八伏乘以十三的话等于五十 将近五十，所以这这样子量才是正确的。但是这个表笔放反，这个表笔万用表现在显示的为反数， 所以我们现在把电池反过来，找到电池的总正极和总负极，黑色的表柄那个位置为总负极。 现在我们开始接线， 先把排线插到保护板上面去，对应的 b c 零， 黑色的线对应的是 b c 零， b c 零对应的是电池的总负极。现在我们把黑色的那一根线接到电池的总负极， 黑色的线接的是电池的总负极，总负极为电池的第一串，现在我从总负极那里开始，我们把它命名为电池的第一串黑色旁边的这根白 白线接第一串的正极，现在我们把它焊上去 黑色的第二根排线接第二串的总正极， 第三根白线接第三串的总正极， 第四根排线接第四串的正极， 第五根白线接第五串的正极， 第六根排线接第六串的真结，以此类推。 最后最后一根红色的线接电池的总正极， 接好线之后，我们把排 线反过来，然后把万用表的表笔去量一下每一串电池的电压， 黑色的表笔对应第一串红色的量旁跟旁边那根排线。我们刚才量第一串电池的时候是三点八伏，这里和刚才的电压是对的上的，现在我们量第二串也是对的上的，第三串 也是一样的，都是三点八伏。第四串，第五串，第六串，第七串，第八串，第九 串、第十串，第十一串，十二串，十三串。每一串排线的电压都和我们刚才量的电池的电压对的上，这说明我们的接线没有问题。 刚刚我们说的是第一种方法，现在面我们介绍第二种方法， 这个是 led 检测灯板，这个是排线，我们把排线插到 led 检测灯板上去，这个是十三串的，你们现在看一下，一共亮了十三个灯，说明我们的接线是正确的。 我们现在把线接错，故意接错，看一下 现在量一下每一串电池的电压，就量我们刚才接错线的位置，因为这是我们故意接错的，所以我们只做个演示， 你看现在这里就会出现，现在这里就会出现有一串电池的电压为七点六伏，这说明我们接线是有错误的。现在我们再把 再拿出我们刚才的 led 检测灯板，把我们的排线插到 led 检测灯板 下去， 就会发现其中有一串 led 检测灯板是不亮的。好，现在我们拔掉，把刚刚我们故意接错的线纠正过来， 以防万一，我们还是再检查一遍，看一下我们这次接对了没有。好的，我们这次接的没有问题，我们刚才接线没有问题，现在我们把排线插到保护板上面去，然后接 b 负的线， 现在我们把 b 服上面加上 c， 然后把 b 服 焊到，把壁附这里焊，焊线焊到接到电池的总正极，注意这里接线的时候线长不要超过十五厘米，不然他会有擂主影响。过流 线的话尽量选选粗一点的线，这样子过流会更稳。 现在我们把壁附接到电池的总负极上，这里要注意千万不能出现虚焊假焊的现象，不然一会测试的时候会把容易把保护板烧掉，到时候会把铜皮烧断。 接好 b 负之后，我们量一下 b 负和电池的总正极电压和我们刚才量的电池的正极和总电池的总正极和总负极电 电压是不是一致，这里量出来的电池的电压是一致的。现在我们开始接 c 负铜口的板子，我们只需要接 c 负就可以了。 c 负接电，接充电器和负载的负极， 把 shift 这个位置哈黑色的线，然后把对应的对应的，这里我们准备了一个插口，插口黑色的表示负极，红色的表示正极。把红色的线接到电池的总正极， 现在我们量一下 c 负荷，电池的总正极刚好是五 十伏，四十九点四伏， c 负和 p 负的电压是一致的，这说明我们接线是没有问题的，现在我们接线就完成了。
60久阳锂电官方号
08:15查看AI文稿AI文稿锂电池和千三电池是不一样的，锂电池是由很多个单体组成的，并且锂电池需要保护板，锂电池保护板的接线还是比较复杂的，这就困扰了很多刚进入这个行业的新手。 今天呢，我们就希望通过这个视频告诉大家如何给锂电池饱满正确的接线。在锂电池饱满的接线里面，圆柱的电池因为数量最多，所以他的接线也是比较复杂的，今天呢我们就以圆柱的电池为例，接下来我们就讲解一下接饱板的具体步骤。 首先我们先来分析一下我们这个电池，大家可以看一下这个电池是我们这边已经组装好了的，马上就可以进行排气焊接了，但是有很多同学呢 看不懂这个电池的组装方式，我这里就做了一个锂电池的拆解，大家可以看一下这里呢手手相连，尾尾相连，叫并连，这个叫一串四并的锂电池。 然后呢我们还要知道我们这个把握板原理呢，就是通过排线来监测每一串的电压，也就是说这个一串的电池，如果我们想监测这一串电池，那么我们就需要正极这个线，负极这个线需要两根线来监测这一串电池的电压，那么如果我们两串 就是两串电池串联在一起，那么如果我们想监测这两串的电压，我们需要用到几根线呢？三根线，所以我们以此类推，就是说我们十三寸的电池肯定需要十四根排线来监测电池的电压。 然后呢我们再看接一下我们的一个焊接点，这个呢是我们这边连接好的一个电池，并联呢是增加容量，串联是增加电压，这是一二三四五六，这是六串的一个电池，那么我们的采集线呢，肯定是一二三四五六七， 由七根线来监测这六成电池的一个电压。那么如果我把这个电池合起来呢，大家可以看一下，合起来之后呢就变成这个样子，也就是我们现在目前 看到的这个样子。接下来呢我教给大家如何给这个电池确定他的串数。首先我们可以先看一下这个锂电池，我们首先找到他的总负极，总负极就是这里 他不与其他这个正极相连，这里是总负极，总负极的这一串我们称之为第一串，就像这个电池一样， 总负极第一串，第二串，第三串、第四串，第五串、第六串，然后呢这个电池也是一样的，总负极的这一串称之为第一串，然后呢与第一串相连的这一串是第二串，第三串、第四串，以此类推， 一直到最后一转这第十三串，这里就是总正极。十三串的电池呢，一共有十四个采用点，咱们前面也说了，接下来呢我们同时也确认一下 他们踩下点的位置，踩上点，第一个是总负极的这个点叫第一个踩上点，我们这里边标了个一，这里对面是第二个踩上点，然后第三个踩上点，第四个踩上点，第五个踩上点，第六个踩上点，一直到最后一个，第十四个踩上点，这个踩上点呢他对应的也是像这个电池看到没有， 第一个踩上点，第二个踩上点，第三个踩上点，第四个踩上点，这样来的。然后呢我们十三叉的电池一共有十四个踩上点，那么相对应的我们十三叉的把把他的排线呢也是有十四根组成的， 接下来呢我们就来具体的来焊接一下我们的排线，接下来我们要给这个电池焊接排线了，然后我们把排线固定在我们的电池上面，我们可以用双面胶把它给固定到这个电池上面， 然后呢这里提醒一下大家，在焊接排线的时候一定不要插着保护板，否则的话可能会导致宝宝板烧坏。下面呢我们把我们的第一根排线，也就是黑色的排线，这里把它给接到总负极，接到我们的第一个彩虹点，然后我们把我们的第二根排线接到我们的第二个彩虹点， 我们的第三根返线接到我们的第三个踩上点，第四根返线接到我们的第四个踩上点，我们一定要依次挨着来， 我们打开我们的电路铁，把温度调到四百二十度，如果是新手的话，我们建议调到四百度左右。 我们把我们的第一根黑色的排线接到我们的总负极，第二根排线接到我们的第二个踩上点，第三个排线我们焊接到我们第三个踩上点，第四个排线焊接到第四个踩上点。 排线我们已经焊接好了，我们一定要确保排线的焊接都是牢固的哦，然后我们焊接好之后呢，我们下一步就该去检测每一串电压，我们可以通过我们的排线检测一下 我们的每一串电压，来确定我们的焊接顺序是正确的。下面呢我们通过两种方式来检测我们的排线的焊接是否正确。第一种方式呢是我们的排线检测仪，我们可以把它插到我们的排线上， 好了我们来看一下这里呢有一个每一串电压啊，让我们可以看一下，每串电压都是一样的，如果要是没有排线仪怎么办呢？如果没有排线检测仪，可以用我们的万用表来检测，通过我们检测的方法来确定我们的排线的焊接是否正确。我们为了方便我们的检测呢，我们把电池反过来喽， 好，然后呢我们把我们的黑色的，黑色的排针，我们把它给放到我们的第一个踩上点 红色的放到第二个，可以看一下三点七七四伏，我们这样依次，然后依次跟着走， 三点七七零伏， 三点七七二伏，就这样我们可以一次一直量到最后一个 三点七七九伏，这样的话我们就可以测量一下我们每两根排线直接电压都是三点七九伏， 说明我们这个排线的焊接是没有错误的，刚才我们这个排线的焊接是无误的。然后这个时候呢，我们就可以插上我们的保护板了，首先我们固定一下我们保护板的位置，我们把保护板固定到这个位置焊接保护板的必负极， 我们插上我们的薄板排线，下面我们通过两种方式来检测我们的薄板是否正常。第一种方式呢，我们把万用表调到我们的直流电压档，我们先量一下我们电 车组本身的点压，总正极到总负极的点压四十九伏，然后我们保持我们的正极不动，那我们的负极的我们去量一下，我们经过饱满之后的一个点压， 大家可以看一下，也是四十九伏误差，几乎没有误差，然后电压是一样的，说明了这个板板是正常的，可以正常使用的。第二种方法呢就是把我们的保养表调到我们的凤鸣档， 也就是测量导通的档，我们先试一下啊，遮光表是没有问题的，看 合在一起他是会响的。然后呢我们再量一下宝宝版的 b 负和 p 负之间是不是通的， 看一下，经过我们的测量呢是通的，说明这个保护板是没有问题的，是可以正常使用的。这个保护板的一个接线教程呢，我们已经讲完了，然后呢我们要说三个一个注意事项，第一个呢就是在给保护板焊接排线的时候，一定不要插着保护板， 否则会导致宝宝板烧坏。第二个呢就是在我们焊接好排线的时候，一定要确保宝宝板的排线焊接物，然后才能插上宝宝板。第三个就是一定要注意宝宝板的背负和皮肤线一定不能接反， 只要皮肤和皮肤接反了，哪怕只是一秒钟，也会导致宝宝板烧坏，大家一定要切记关注我，由简入方，带你走进旅店的世界，记得点赞哦！
