今天跟大家猜一下那个华为的一个呃无线耳机啊,这个是呃二幺年五月份上市的一款真无线耳机产品啊,主打舒适降噪啊。这款耳机呢?嗯,在华为的耳机里面也算一个旗舰产品啊, 那么这一款我在网上呃查阅了很多资料啊,就是呃这款拆装啊,基本做不到无损拆装,那我们呢, 也是在这个位置给他开了一条槽啊,开了一条槽,华为的产品的整体设计都很紧凑啊,像这种圆形的耳机啊,他基本上要拆装的难度很高啊,我们不建议大家去拆装。那我也是 把它拆开跟大家分享它的内部啊,这个是把它整个开来的槽,然后呢 把它强行撬开的啊,这是他的内部啊,这边是他的开关,这边是指示灯啊,基本上都做了防水处理啊。嗯,当防水的是简单的那个水珠啊,或者是喷洒,不能直接泡到水里面,泡到水里面的话这个就肿坏了, 我们把它拆开,这里面的螺丝头比较小,我们就不用那个电动板手了。 一个好的电子产品的设计啊, 设计的检测,另外呢,嗯,设计的合理,拆装的话,这款的拆装确实不好拆装啊,我们是一体成型的啊,那么大家有更好的方法也可以,到时候可以在抖音或者微信我们告知一下, 主要是看内部的工艺啊。嗯,这个上面用了大量的 fpc 啊,现在可以看到啊,它的连接,这个主板上的连接多是 fpc 的啊, 我的 fpc 给呛开了, 打了很多胶啊,估计这样强行撬开了都会损坏,不可以恢复, 让他翘了要讲究方法啊,特别是点是明翘的,有些点是不可以翘的, 这个是他的无线的线穿啊,这款是他的线穿部分,这个部分是他的电池部分啊,这一款呢是他的呃充电的一个区域啊, 那这个就是他的整体的一个结构啊,那这些芯片方案我们就不去讲解了啊,那大家可以看到啊,整个的一个设计的节奏性啊,现在有电话来了,呃,这是把它拆货的啊,这这些基本上都是住宿在一块的一体的啊。 嗯,这一块,呃接口版的话我们没拆了啊,这有几个焊点给耳机充电的啊,那么这一块板呢,应该是他的电源板啊,一些电源管理跟充电都是他来完成的啊。嗯,这一块板呢是他的主板啊, 这这么小的一个主板啊,因为耳机这种产品啊,电池仓这种产品他压缩的都是很厉害的啊,那这个部分呢?呃是他的电池部分啊,这是他的电池部分在背部啊, 呃,这个盖板部分呢?是啊,他的无线充电啊,这是这款是支持无线充电的啊, 那么整个的拆装呢就到这里啊,大家对于这个呃内部感兴趣的朋友啊,包括想拆装的啊,这个视频也可以给大家借鉴一下啊,今天的拆解到这里啊,谢谢啊。

维修一个华为 freebox 四针无线蓝牙耳机,耳机舱进水了,充不了电,师傅拿到手开始拆机检测,先加热方便拆卸后盖,拆下后果然发现好多残留的积水,师傅先简单清理了下,主要还是要看看里面主板的情况, 果然里面主板也进水故障了。师傅先清理了表面氧化物,再重新维修好电路板, 最后再测试下耳机是否正常充电了,没问题可以重新装机上胶, 等待胶水完全干透就可以寄回给客户了。

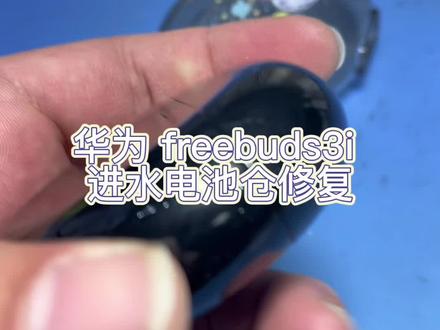

这个华为的耳机还是不行,这个电池仓放一晚上就没电了。这个电池仓,我们把电池仓拆开看一看是不是短路了,还是电池不行了。 这就和唱戏的一样,背负四把利刃,不好拆。 华为这个电池仓拆解,我拆了三个小时,很费劲,比苹果的 airpods pro 还难拆。 其实这个东西吧,这一圈上面这一圈并不复杂,很好拆。那用的胶也不多,基本上没有,基本上都是卡扣。我们从这个电池仓 能看到左右,虽然有点,但是基本上都是卡扣。他最难的就是后边这个,也就是这个标标,后边这一圈全是角,这个角 就是这个位置全是胶,如果这个胶扣不下来,你就拿不下来,有点腐蚀的水分,其他地方都是,没事先把水擦一下, 进水腐蚀的痕迹。 这个位置调了个电容,这个位置调了一个电阻, 很小的个东西。在哪呢?我怕我找就找不见了,就这两个小玩意。 哎呀,眼睛差点,眼神差点,咱也找不见。嗯, 反面也是一塌糊涂,全是水痕。 嗯,现在我已经放了一晚上了。嗯,灯还都亮了,说明还是有电的。 嗯,这个电池也是好着的,电池没问题。 一千八百八,一千八百八, yeah。

大家好,这里是无爱音频网,此次为大家带来的是华为 v 八四一真无线耳机的裁剪视频,下面来一起看一看吧。 华为 f 六八四一包装和设计简约,正面展示有品牌 logo、 产品名称、产品外观以及半开放主动降噪二点零、空气感、舒适佩戴、高洁吸音质 三项产品亮点。包装盒背面详细介绍了产品功能特点,底部贴有出厂标签,标记有产品型号和配饰信息。打开包装盒,耳机放置于内部支架上,支架下方有配件盒, 内部有充电线、快速指南、保修卡和华为音乐尊享礼包卡、充电线位、 usb 转踏板细接口。 外观设计华为 f 八四一充电合一就沿用了经典圆饼状设计,体积非常小巧,便于携带。正面有一颗紫色灯,用于反馈蓝牙配对状态和剩余电量信息。 背面设计有镜面的品牌 logo 装饰片,侧边适用于蓝牙配对的功能按键,而不是其充电接口位于充电盒底部。充电盒内座舱依旧是反向的对称,是世界与机突出与座舱能够轻松取出 落藏。底部四 g 为耳机充电的金属弹片,华为福如把四以耳机常用的饼状的半入耳式四 g 冰霜凝配摄影,拥有镜面光感。内 陶瓷质感。耳机屏采用了圆柱形设计,背面有降噪麦克风开孔和触控区域。耳机顶部有调音孔,用于提高耳机的低频性能。底部有为耳机充电的两颗金属触点以及半封闭式的通话麦克风开孔,有效降低风噪的影响。 内次有音腔调音孔和光学入耳间词传感器,测量一下重量 近十次,整机重量约为四十五点七克,充电和重量约为三十七点四克,两只耳机重量仅为八点一克,非常的轻盈。 采用超热 raberpartzkm 零零二七对华为 fu 八四一进行有线充电测试,输入功率在一点四零瓦左右跳动。 看完了外观设计,下面就马上进入拆解部分,看看内部做工和配置信息。沿充电盒座舱结构撬开外壳,取出内部结构, 外壳内侧是自由保护电池的防充电功能按键,小板盒指示等到帮助充电盒座舱一侧通过螺丝固定有塑料带板,设置有 led 指示等。另外一侧框架内部是自电池侧面排线上有用于连接功能按键小板的金属弹片,底部是充电接口,某处 摩托上设置有橡胶垫进行密封防水。座舱底部设置有一颗霍尔原键,用于开盖即连功能为耳机充电的金锁弹片焊接在排线上,左翼卸掉螺丝,拆掉盖板内侧对应连接器接口位置有海绵垫 辅助固定。充电盒内逐渐都通过 vtv 连接器连接到主板。挑开 vtv 连接器,取掉主板,取出电池充电和内置电池容量四百一十毫安时一点五六瓦时,标称电压三点八二伏, 充电线至电压四点四伏。撕掉外部的绝缘胶带,电信上信息与外部标签一致。电池来自 atl 新能源电池,配备有电路保护板,器件均通过黑色胶质胶水防护。 主板配置方面采用的赛威 cw 二二幺八单节锂电池电量计行片,内置高精度 adc, 用于电压、电流和温度测量,这里有颗思应 xcsaiu 的 ic, 这颗是思应四五零二的 dimos 管,这颗是 石印七 r 四的 ic, 这里是石印九二 lg 的混压 ic, 这个是威远半导体 lp 五二八零通用十二九 vp, 采用 wcsp 杠十二小体积封装,自带防浪涌功能,同时提供过温保护。 这可是石印二零九一的 ic, 这里配备了一颗石印二四 af 的 tvs 保护管,用于输入过亚保护。主板另外一侧,这可是石印皮一四的 mos 管, 这可是依法半导体 stm 三零 f 四幺幺 c 一带 dsp 和 fpu 的高性能基本型系列。 airm gutesm 四 cmcu 具有五百一十二 kv frost 一百兆号 cpu 和 ait 加速器。充电爱心 采用了圣邦 vs gn。 四幺五幺幺是一颗具有最高输入电压能力和载电压。直流电源路径管理得爱透析控制三 a 单节电池充电器、集成转换器和电源开关,支持快速充电。 下面进入到耳机拆解部分,沿合模线撬开耳机内部前后腔之间有排线连接,后腔内设置由导向管连接到外部调音孔,用于提升耳机的低频量感。 后墙底部四字主板通过大量胶水固定密封,蓝牙主控芯片外露,提升散热性能。掀起主板 下方排线上有一颗小板固定有降噪麦克风。 fpc 板下方有麦克风的声学结构,用于提升收音性能。 枪体壁上贴有耳机的蓝牙天线,去掉耳机丙鬼塞,内侧固定有通话麦克风和为耳机充电的金属触点。耳机柄内电池正部及焊接在排线上融掉焊点,取出电池、 耳机内置器和枪体的长条形软包,电池适应有型号和二维码,分离尾塞和麦克风即可从枪体内抽出排线,耳机内部逐渐均串连在一条排线上,撬开扬声器前,枪内排线末端连接麦克风和关节传感器。 取出排线,将体内还设置有一个小塑料件,塑料件上印刷有金属图层,焊接到排线末端功能位置。从排线上取掉扬声器,背部是印有型号信息,经过爱音频网十次, 尺寸约为十四点一一毫米。下面来看看排线上的原器件配置。排线末端是语音通话时音的麦克风,网上总是连接电池的焊点, 再到蓝牙天线。另外一端是后会降噪麦克风,用于拾取耳道内部噪音,旁边光学入耳间刺传感器背部金属板强化固定,这里是连接扬声器的焊点,然后就是主板和一块小板,小板上设置有钱会降噪麦克风,用于拾取外部环境噪音, 旁边有私应 mu 六 l 二 m 的锂电保护和私应 msgx 的或原件。主板电路方面,这颗是私应五 v 三 ic 的 ic, 这颗是艾维 aw 三二零零 ia 代工滤镜管理的锂电池充电 ic, 输入耐压二十八伏,支持 二至五百毫安充电,电流参数可由 itoc 接口设置,内置丰富完善的保护功能,支持传运模式。这颗是适应 paek 的 ic 主板。另一侧,这颗是 fh 三九九七的 ic, 主控芯片采用的横旋 vs 二五零零 yp 超低工号蓝牙音频 soc, 支持双模蓝牙五点二自适应 anc 主动降噪功能,内部集成的高保真音频 dic 和 adc, 用于提供优秀的降噪功能和高品质音质。 好了,以上就是本次的拆解视频了,下面通过小杰回顾一下。华为 fu 八四一在外观上沿用了上代的设计,圆饼状充电和采用磨砂质感,体积小巧,便于携带。耳机采用 亮面工艺处理,拥有类陶瓷的质感,轻盈机身搭配半入耳式设计,真的达到了空气感的佩戴,整体做工也彰显着大长的水准。电路设计非常规整紧凑,充电和内置四百一十毫安。采用了圣邦 vs gn 四幺五幺幺单节电池 ic、 威远半导体 lp 五二八零 obp 赛威系 w 二二幺八电量气芯片以及易法半导体 stm 三二 f 四幺幺一七一微控制器。二、 累计组建军串连在初音嘴到尾塞的排线上,对于工厂生产能力有之极高的要求。配置上搭载了约十四点一毫米大动全单元三克 mems 麦克风,用于主动降噪和童话降噪功能。主控芯片采用的横旋 bs 二 五零零 yp 超低工号蓝牙音频 soc, 充电 ic 为爱维 aw 三二零零一 a。 好了,今天的分享就到这里,感谢大家的观看。

今天给 freebuds 三换 a g 电池, 我们取出全新的这个电池,原装的给他装上去,我们来看一下电池,这是华为原装的电池,而且不是二手的,是全新, 箭头是往下的,这个是正极,不要搞错了,排线孔正确 位置没对,这样排线先顶进去,轻轻的顶完,排线坏了就报废了。回去 把这个焊接给焊回去, 没用工具 把它压一下, 像点高的就把它去掉, 测量一下有没有电压,三点八伏, 我们把电池打上胶水, 测试一下 a g 是否能够充电。 ok, 充电。这个仓真的好脏好脏啊,我应该给他清洗一下, 还有这个表面全是划痕,也给他清洗一下。 华为弗瑞巴斯三清洁工作我们已经做好了,这是清洁后的样子。好了,本期的华为弗瑞巴斯三换电池和机舱清洁工作就完成了,咱们下期见,拜拜。

这台耳机呢是那个华为那个弗兰莱四 pro 耳机呢,全部都进水了,他这个的话可以看到腐蚀还是有的啊,这个螺丝的话都有, 这个充电仓的话我已经拆解下来了,先把这个保护铁片给那个保护板给他拿下来啊,我们看下这个损坏了严不严重, 因为这个华为的跟苹果不一样,他这个的话 主板这些都没有蜂胶处理,他这个一旦进水的话,很容很容易导致这个主板上腐蚀的非常严重啊。 这几天老收到那种奇怪的问题,他说帮忙把拆解耳机的这个工具发给他,叫我那个现场指导他修,说 说给那个辛苦费,这个其实你像这种东西你连一百多块钱都要省,我这个真的没办法交流了。现在把这个主板快速的给他拿下来观察一下他这个主板, 这个主板的话现在是可以看到辅食还是非常严重的,每个芯片都有那个不同程度的辅食, 这个主板的话是非常到位的,看起来也非常舒服。这个里面的话, 你要这这个型号的话,你们看起来非常规则啊,还是华为这个做工也是可以的,没的说的。 这台充电上呢,进水相当严重,每台这个每个芯片的这个底角都有腐蚀相当严重,这个电点是操作,每个芯片都要处理, 每个芯片都要敢拿下来重新给他织上细,因为这个芯片没办法更换,因为这个没办法找,所以只能就是说给他该补的补,尽量就是说给他恢复原来的样子了, 现在是每个芯片都给他处理到,未来要这台充电窗的那个工程量是相当的大, 这个充电器呢搞了这么久也算没有白搞,现在的话的话充电指示灯的话现在都亮了, 用这个充电器的话也有充电电流,基本上没有什么大毛病了,现在可以装起来,我们再测试一下,把都装起来,再来一遍测试。 修这个充电仓呢,其实不要看这个很严重,其实要比修耳机的话还要简单一点,因为耳机的话里面内部空间比较小,他一般进水的话就腐蚀相当严重,修复你像进水的话修复起来就非常麻烦。 现在就剩这个外壳没有装了,其他都装上去了,现在在那个连接一下那个华为的这个 app 啊, 看能不能识别到,看能不能连接成功这些的我们测试的话要在这里面测试啊,因为在这里面测试的话才准他能有一个显示的这个效果, 现在可以看到这个 app 的话也能正常显示这个耳机的这种状态了。 插上充电器的话,这个充电仓的话也有充电标志,这台的话就基本上是修复好了,后面再把这个壳装上去,这个耳机也测试了一下,也是没有问题的,现在可以把这个底壳给装上去了。 拆这个充电仓的话还是要比苹果的要好拆很多的,这个 pro 充电仓的话就是修好了。我们今天的视频就先分享到这里,我们下期视频再见。拜拜。

哈喽,大家好,我是爱音乐爱耳机,爱捣鼓的左博士啊。今天呢我们拆解的对象就是华为最新出品的福瑞八三真无线降噪耳机,这个耳机内部也非常的复杂,多芯片组的一个方式, 这个应该是蓝牙的主芯片,我现在非常小心的割开一部分,我们看到这个传感器其实相当复杂,他是他是直接是在金源上做出来的,这是我目前见过的拆开以后最帅的一个喇叭。那么这一颗呢,就是蓝牙的主芯片, 整个系统还是比较复杂的,下面呢我们把华为的这个非常漂亮的这个充电盒,我们也把它拆开, 太紧密了, 好,哎呀,很有意思啊,哇,很帅啊,这里面这个就是电池和那个主板,之前拆过的苹果的这个 lpos pro 跟跟这个肥 bug 三来比较,整个的工艺和这个设计来说的话,我觉得是完全同一个级别的东西。

各位朋友好,今天给大家拆一款华为的无线耳机, 这是华为的一款无线耳机,型号是 cm 杠 he 杠 cc, 这是两个耳机,嗯,要不今天就先拆 开充电长板?好,那我们开始吧, 这就是完全拆下来的蓝牙耳机的主板,还有一个 lpc 小板,可以看到 lpc 小板上面有一个 rgb 的三色灯, 有一个板仔的 lpc 天线,还有一个霍尔传感器,霍尔传感器用于检测耳机 或传感器用于不对,或传感器用于 检测。看充电仓的盖子是否盖上,这个就是 充电仓的主板,这是 typec 的充电接口,这是一个按键,轻触按键,这是 左右耳机分别充电的顶层,这是微动开关,检测耳机是否是否连接上充电仓。 我查了一些资料,这个是一个,嗯,一个保护的过流保护的一个负载开关。嗯,这是主芯片 bs 两千,一款蓝牙四点四点二的 蓝牙芯片,这是电,这是电池管,这是电池管理 ic, 这个是一个 dc 图 dc 芯片,看不见适应, 他用,他用,他用于将电池的电压或者或者这个电池管理 ic 输出电压转为五伏,这也是一个 dc 图图 dc 的芯片, 嗯,我推测是是一个降压 ac, 应该适用于将这个五伏转为三点三伏, 然后给蓝牙组芯片 bs 二千,整个芯片进行供电的一个一个 ic, 这是一个二十五兆赫兹的金证,然后就没有其他的, 下面我们就就将这整个系统框图画出来。首先是有个 wc 的接口, 这边是 电池,然后试一个滴水涂 dc, 再试一个 把个芯片这输输出五伏,然后这个就是 bs 两千的一个蓝牙芯片,它需要一个二十五兆赫兹的一个精正晶体,专业的是叫晶体, 他这里是通过一个连接器, 连接器连接器上面贴的一个是一个 fpc 的 fpc 小版,上面是 rgb 的 三色灯,还有一个或开关或传感器, 还有一个就是这上面上面有一个蓝牙天线 bl 一天线,他是通过天线, 他是通过天线连接做天线座子,座子连接到这上面,这上面是个天线座, 然后这个上面是接了,接了相当于接了三个开关 开关,然后就没有了,整个的系统框图是这样的, 就是就是就是 typec 这个接口进来这里,这里有一堆的保护器件,我上网,我上网上查了一些 资料,应该是维尔半导体的的保护,保护芯片就是一些过压保护,这输出电压,输出电压的顶针, 顶针这里有有过流保护的负载开关。通过这个 通过这一块主板我们可以看见上面用的好像没有用到欧美的芯片,要么是国产的,要么是台湾的,但我现在不知道,我现在通过适应判断不了这几个 ic 的具体型号, 一个就是这个五伏的输出的一个升压 ic, 一个就是这个一个 bug 芯片,电源芯片,还有一个就是这个电池管理 ic, 还有这一个 ic 我不知道是干嘛用的,有没有知道的朋友可以在评论区留给我,谢谢。 好,今天的,今天的系统,系统,今天的系统光图分析就到这里啊,谢谢各位,再见。
