cpu植锡用低温锡还是高温锡

兰德老师教你如何高成功率给手机 cpu 窒息效果展示！ 芯片直吸是主板维修的基础，基础不牢，地动山摇。先拆一颗 cpu 芯片用来直吸，直吸难度最高的就是 cpu 下层，点最多最密，难度最大。 cpu 下层能治好了其他芯片基本也就问题不大。拆下后垫一点纸巾给芯片拖吸， 托西的时候注意四点。一、烙铁温度不要太高，我用的快克九三六 a， 温度在三百三十至三百五十二，托西一定要加汗油，不要干拖，干拖容易脱坏芯片，也会导致西点 拉丝不圆润。如果脱的时候发现汗油脱没了，就继续加汗油，确保湿润。三、脱稀的时间尽可能短，轻脱，因为实际维修中芯片都是好的，长时间被烙铁、高温烫脱、重压，芯片损坏几率会增高。 四、托西的目的是大致脱平，焊点没有大的凸起即可，不需要特别平，因为直西填西的时候有小兔的焊点，填的细就会少，均衡后也是一样大的西点大致脱平后等待二十秒左右， 等芯片冷却，用无尘布、洗板水擦拭干净芯片，给芯片垫上纸巾，纸巾要求平整，手压紧后的厚度是芯片的一至一点五倍最好，太厚了没韧性， 太薄直吸网容易凸起。再看吸刀，很多新买的吸刀切面不均匀，可以适当打磨，让其平整平滑过度。 西江根据实际需要选择中温或者高温，我这里常用的是高温西，高温西焊接的质量好， gcpu 最好是用当天的西江，因为隔夜的西江有的地方偏硬，填西的时候容易不均匀。 抹上吸浆后用纸巾擦干，吸浆上的汗油，没有明显的水面反光即可，然后放一边备用。作为兰德老师的我要求学生必须配备一把弯头镊子，只给 cpu 纸吸，不做其他用途。 再说到直吸网，我一般给兰德学生推荐的都是阿毛易修的方孔直吸网，价格十八至二十二一片，不是很贵，但很好用。 显微镜下可以看到这种老款比较差的网用的是圆孔， 新款好的阿毛这种直吸网都是方孔的，而且上网孔跟下网孔之间不会存在位置偏差，厚度是零点一二毫米，这样的网直吸不容易卡网。 用过的直吸网需要先用洗碗水配合刷子刷进网上的残吸和汗油，再用无尘布五百三十擦干， 因为有洗碗水残留的话，直吸的时候有时候会炸吸，有经验的应该见过，这里就不做展示了。透光检查，确保每个网孔都是干净的。拇指、小指、无名指卡住直吸网，食指和中指交往向下压，让网向下微凹陷， 这样网才能紧贴芯片不拱起。可以用手指轻压直吸网，直吸网不反弹，说明贴合紧密。将吸抹在每个网孔上方，注意是抹吸，涂抹就行，能把吸抹上去基础上的最小的力就行。 切记，重要的事情说三遍。我吸食不要用力压！不要用力压！不要用力压！确保每个网孔上方都有一层吸，然后吸刀倾斜四十五度，用力压住，从左向右拉，每个吸点上方受压一次力就行。 因为吸刀没有芯片宽，所以横着压托三次左右就好了。这部叫田西，只填一次，切勿反复抹西田西，多次抹西田西容易田西过多导致大小点回产。用力压紧 刀，从右向左铲掉往孔中多余的稀浆，确保每个往孔中填入的稀浆均匀。新手可以用无尘布擦净往上残吸，老手也可以不擦。换完头镊子压紧直吸网先，主要镊子尖受力 难得，老师推荐新手最好用小的风嘴，更好把空隙的融化范围，成功率更高。我的风枪是快克八六一地，因为我直吸是高温吸，所以温度是三百四十，风速七十， 不同的风腔温度不一样，自己的风腔自己找温度高温西用平时拆装塑料元件的温度，中温西用割胶的温度，风向朝左边吹，不要向右，这样能控制吸溶化范围，让吸浆从上往下挤列挤列地融化，逐步从左融化到右边，镊子受力点也跟吸溶 融化的位置向右移动，确保吸融化到哪列，镊子的受力点就跟着压倒哪列。因为吸与吸之间有一定张力和粘性，当吸融化的时候，跟芯片焊点进，就会自动吸附到芯片上。 如果镊子没压紧直吸网，直吸网处于悬空状态，吸珠容易向上跑，从而挂在网上导致直吸失败。 全部吹融化后，不要马上将直吸网取下，先仔细观察一下，确保每个吸珠都是向下沉的微弯曲直吸网，用镊子从下方取下芯片 可以透光观察到直吸网上的所有网孔都没有吸珠残留，就表示直吸完美。加上焊油，再吹化吸点，让吸珠归位即可。 最后再观察一下芯片上的稀珠，大小均匀，没有缺失联系就好了。新手不放心的还可以用显微镜下观察一下焊点是否均匀。 本节考核找一个 cpu 下层，连续三次 cpu 窒息成功即可过关。答疑环节，蒋老师，为什么我窒息总是大小点不均匀？ 一、手拿网的姿势不对，导致网与芯片间缝隙大，填稀的时候容易填过量。二、多次抹稀，填稀导致填稀太多，抹稀的时候不要用力填稀，只填一次即可。三、回铲的时候没有用力压紧，没有将多余的 即将铲进。蒋老师，为什么我直吸焊点烂成一团？一、主要是因为手不够稳，在摩西田西切换镊子手，让王与芯片之间产生位于偏差导致的，平时要多注意练习手的稳性。 蒋老师，为什么我直吸吸珠总是卡在网上？吸珠卡网只有几颗的话，可以将吸珠压会网孔继续吹溶，让其下沉即可。 吸珠卡网主要原因是一纸吸网清洗不干净，里面有残留汗油，导致在填吸的时候吸与芯片之间隔了一点汗油，在吸融化的时候 离芯片焊点较远，导致向上卡在网上。二、融化的时候镊子没有压紧，对应裂，导致网与芯片之间有悬空，在吸溶 话的时候就容易向上跑。卡在网上。蒋老师，纸细网粘了很多，心弄不下来怎么办？一、用指甲抠，正反抠剔，反复摩擦，再用硬一点的刷子弄点洗碗水刷净， 最好不要用风枪吹烙铁烫镊子筒直吸网，这样会加速直吸网变形损坏。蒋老师，为什么有的人用直镊子多次填隙，没有 像你这么多要求也能成功？手机维修就是物理现象，好的工具，好的方法能提供给你更宽的道路走，不可否认是有的老师傅技术好，会走钢丝，但是新手能快速在宽的道路上跑起来， 他不比走钢丝香吗？切记，正确的方法加勤奋等于成功，方法不对，努力就是浪费时间！记得点赞加关注，让你修手机，少走弯路！

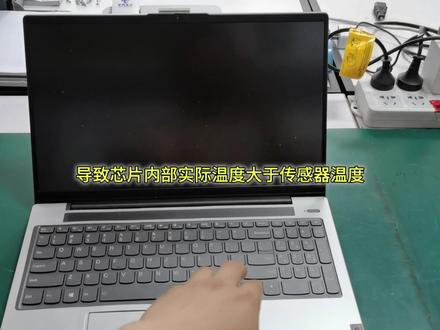

联想的低温系又怕虚焊，换成高温系不行吗？某搞了我还怕给他赔个主板呢。低温系导致的虚焊问题大概率都要重做 cpu， 但这个时候如果还用低温系去焊接，肯定是不行的，需要换成中温系去制球。出问题的这批机器基本上是用的是一百三十八度 低温系，我们重做，那就要化成一百八十度的那种中温系，修复后的效果按理说比原厂还要稳定，怎么你还想要更稳定？想用高温系无线网开个大楼？ 这些采用低温系的板子如果强行焊接高温系，一是板子容易变形导致焊接失败，二是会导致主板上其他灌黑胶的芯片炸稀，从而扩大故障。就算强行焊上去 固定的开机，你要问我怎么知道的，搞到这个老南乳呀。如果说你的机器中招了，一定要找个靠谱的维修老师换成中温洗去焊接。原厂都知道低温吸必须 搭配黑胶去补墙，如果随随便便再盖个低温系上去，肯定用不了多久就要返修。所以说简单的低温系故障，怎样做到修复完使用稳定也是有门道的。加焊谁不会啊，隔三差五返修搞死你。你还觉得做维修简简单单吗？收费了？
