大家好，欢迎收看诺瓦课堂，本期视频将介绍二合一设备高级功能的操作方法，高级电瓶以 k 六 s 为例进行演示， 请注意此功能同样适用于其他二合一设备，具体产品可查看此表。 但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。高级点评是当发送卡未正确设置连屏时，利用前面板的操作按钮设置每一路网口输出的走线方式以及当前网口的坐标位置的方法。 下面以此方案为例进行高级点评设置该屏分辨率为幺三四四乘以九六零， 每张接收卡代载为幺九二乘以幺九二，使用四个网口连接正视图如图所示。按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择智能配置。 按下旋钮，进入高级点评界面，启用高级点评。 选择网口一，设置箱体行数为三，列数为四， 水平偏移及垂直偏移均为零，选择平体走线方式， 此时网口一配置完成。选择网口二设置箱体行数为三，列数为三， 水平偏移为七百六十八，垂直偏移为零。 选择平梯走线方式后，网口二配置完成。选择网口三设置箱底行数为二，列数为四， 水平偏移为零，垂直偏移为五百七十六。 选择平底走线方式。 网口三配置完成。 最后选择王口四，设置箱底行数为二，列数为三， 水平偏移为七百六十八，垂直偏移为五百七十六， 最后选择拼踢走线方式。 网口四配置完成，此时该屏所用的所有网口全部完成， 确认显示屏显示正常后，按下 esc 键，结束高级点屏操作。请注意，高级点屏操作有以下前提条件，若不满足 无法正常使用，需使用软件进行设置。 输入设置以 k 六 s 为例进行演示，请注意此功能同样适用于其他二合一设备，具体产品可查看此表。但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。 按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择输入设置。按下旋钮，进入输入设置界面 支持输入分辨率设置与输入画质调整。按下旋钮，以选择 hdmi 一为例，进入输入员分辨率设置界面，可选择预设分辨率或自定义分辨率， 在预设分辨率中选择所要设置的分辨率。 选择完成后按下旋钮确定应用。在自定义分辨率中，可旋转旋钮，设置自定义宽度、自定义高度和自定义刷新率。 在参数设置完成后，旋转旋钮至应用，按下旋钮确定并应用，若未按下应用，则自定义的分辨率不会生效。 再次选择输入画质调节，以选择 h d m i 一为例，可按用户所需调节某路数元的亮度、饱和度、对比度、 色调等参数。 拼接待载功能以 k 四 s 为例进行演示，请注意，此功能同样适用于其他二合一设备，具体产品可查看词表。 但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。需注意，拼接待载是当显示屏像素点超过单台二合一设备的待载能力时，则需要使用拼接待载功能， 其所有集联的二合一设备的代载大小总和即为 led 显示屏的像素总点数。多台设备进行拼接代载后，将不能进行信号源的切换，如有切圆 需求，需在前端增加切换台设备硬件连接示意图分为以下两种，一、 k 四 s、 k 六 s 等，使用路虎的还珠示意图如下。 二、 k 幺六则需要使用 h d m i 分配器，其实意图如下， 以显示屏总点数为三八四零乘以二幺六零为例，其已超过单台 k s s 的代载能力，需使用四台 k s s 代载，并启用拼接代载功能。 如图所示，设备序号从一开始，其顺序为，从左往右，从上到下进行排列。 对 k 四 s 杠一设备进行调试，按下第一台 k 四 s 的旋钮，进入菜单界面，转动旋钮，选择拼接带载，按下旋钮，进入拼接带载设置界面。 若各台 k 四 s 代载区域大小相同，选择拼接代载状态为等分。若各台 k 四 s 代载区域不同，则需选择不等分拼接。应该例子中各台设备代载大小相同，不选择等分 设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零。 因共使用四台 kss， 故设置拼接行数为二，拼接列数 为二对第一台 k 四 s 设置待载区域位置为一对。第二台 k 四 s 的设置如下，按下 k 四 s 的旋钮，进入菜单界面，转动旋钮，进入拼接待载界面。 拼接待载状态选择等分。设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零，设置拼接行数为二，拼接列数为二，但此时设置待在区域位置为二， 依次对第三台 k 四 s 进行相同设置，但需注意设置带的区域位置为三。同理，对第四台 k 四 s 设置，其大屏水平总点数、大屏垂直总点数等均相同，但在 此时设置待载区域位置为四。当四台设备设置均已完成后，确认显示屏正常显示，按下 esc 键结束拼接待载操作。 无线投屏以 v 七六零选配安卓磁卡为例进行演示。无线投屏是使用安卓磁卡将电脑或手机的屏幕投放到 led 显示屏上显示的功能。 请注意此功能应需使用安卓字卡，请查看支持该字卡的设备列表。此功能操作在不同设备前面，版内的名称与位置可能略有差异，请注意区分。 首先介绍安装安卓字卡的方法，安装前需准备十字螺丝刀、投屏书、 数字卡、挡板和外置天线。安装步骤，一、使用螺丝刀去除设备顶盖上的或顶盖侧面的所有螺丝。二、轻轻去下设备顶盖。 三、使用螺丝刀拧下挡片两边的螺丝并取下挡片。四、安装磁卡挡板。 五、将投屏输入子卡的正面朝上水平插入到挡板对应的空位中，并将投屏输入子卡的背面的排母接口与设备主板上的排针对齐， 向下轻压投屏输入磁卡，使主板上排针插入到投屏磁卡的排母接口中。六、安装设备顶盖和设备顶盖上的螺丝。七、最后安装天线，将 天线的连接头置于投屏输入磁卡的 wifiap 接口上。启用无线投屏时，支持以下两种连接模式， wifi 模式无线投屏和 ap 模式无线投屏 wifi 模式无线投屏。按下旋钮，选择高级设置并进入 在 e x t 原模式界面选择无线投屏，并按下旋钮确认按 e s c 返回主界面，在前面板按下 e x t 按键，此时前面板检测 e x t 安卓子卡为视频源， 且 led 显示屏应显示安卓磁卡的操作界面。转动旋钮，在大屏上选择 wifi 设置，并进入连接对应的 wifi， 输入密码，此处也可连接鼠标进行操作。 wifi 连接成功后，返回主界面，进入无线投屏界面，屏幕上会显示不同的操作系统。投屏方法，根据所使用的设备进行相应的操作即可。 a p 模式无线投屏另一种方式是通过 a p 模式进行无线投屏，即在安卓子卡界面 wifi 设置处选择热点， 设置 v 七六零的 wifi 热点的名称与连接密码一共手机类投屏设备进行连接，此处也支持连接鼠标或键盘进行设置。 返回主界面，进入无线投屏界面，屏幕上会显示不同操作系统的投屏方法，根据所使用的设备进行相对应的操作，即可完成投屏操作。 以上就是本期二合一设备高级操作视频的所有内容，感谢您的收看，我们下期再见！

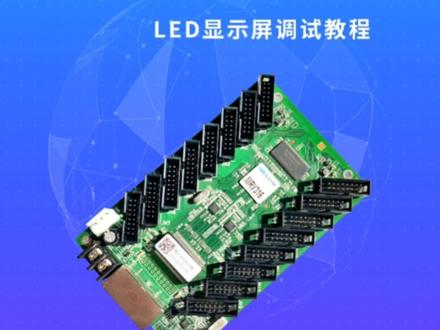

大家好，今天我给大家讲一下我们在现场所有的嗯，装配环节做完以后，我们就如何去调试我们的大屏。 呃，我们调试呢分为同步和异步两种两种模式。呃，如果我们进行同步调节的话，我们就去选择同步高级登录，在这块登录选择同步高级登录。 嗯，密码呢是三个六或者 ad nyn。 如果我们进行嗯一步调试，那我们进行媒体播放器登录，这块会刷出我们的设备，我们直接点连接系统，用户名呢是 adnn， 密码是一二三四五六。呃，因为我今天这块没有连接设备，我在演示模式下给大家来讲解一下下面的操作。 呃，当我们登录了以后，我们可以看到这个控制系统的数量为一，然后我们进行下一步的调试，点显示屏配置下一步，然后到这一步发送卡界面 的时候，我们的发送卡界面我们要看一下我们的发送卡分辨率和显卡分辨率是否保持一致，如果不一致的话，我们就要去嗯，设置我们的发送卡分辨率，让发送卡的分辨率和我们的显卡分辨率保持一致。我们在这块点自定义分辨率，在后面改成和我们显卡分辨率一致的分辨率，直接点设置。 呃，当我们这两个分辨率保持一致的时候，我们再接收卡界面。呃，我们到接收卡界面调试接收卡的参数的话分为两种， 这种是当我们有嗯相对应的灯板的配置文件的时候，我们直接选择从文件载入，然后选择我们去灯板上的配置文件直接进行加载，然后在规则当中只需要改成我单张接收卡带的宽和高，发送到所有接收卡即可。

呃，做完这一步呢，我们就需要做一个平体连接图，那有时候，嗯，有的客户会问说我平体连接图我怎么去做呀？怎么去判断？这个我们是以面朝平，呃，面朝屏幕的方向为基准，假如说我这是一个大屏，我每一个色块是一张接收卡， 呃，那我这个的话我可以数一下，我横向是一二三四五六，是六列两行，那我在我这块就设置六列两行点，全部重置。 然后比如说我这个大屏是我面朝大屏的，我网线是由右向左的，网线一是由右向左穿的，网线二也是由右向左穿的，那我在这块选择输出口一，然后我只需要把这个改成我，呃，带的宽高大小就行，然后我们用鼠标去点，然后选择网线二。假如说网线二我们 没有带到五幺啊，我往下加入，我往下只带了两个高，那就是六十四，那我同样的选择往下二以后我再点，然后发送到硬件即可。呃，以上呢就是我们调试的一个完整的流程，谢谢大家。

这是诺瓦新出的 m c 二零控台，上期给大家讲了 m c 二零的按键以及后端接口，这期给大家讲我们的菜单功能，郑州天才专做租赁屏二十年，现可提供上门维修大屏服务。 首先我们给大家讲一下这个屏幕区域的功能，这个是我们主屏显示区域，这个是我们主屏的编辑区域，右面是我们的四个辅屏，可以单独把信号给到四个辅屏，下面是我们 十路信号输入的一个显示监控，我们可以实时看到每一个输入的画面，这是我们的小液晶面板，和我们处理器上的功能是差不多的，我们可以按到旁边的原色按钮进入菜单， 也可以在主界面看到我们主屏的一个图层和副屏的图层，我们可以看到主屏有三个图层，而且写的有印二，说明我们使用的是二号输入接口信号这里写的是印七，就是我们接的第七路信号输入接口，然后输入输出接口他们会 显示出来，右边是我们的光口显示和我们的电压、温度等等。进入菜单我们可以看到有输入设置、输出设置以及屏幕设置，屏幕设置分为五个屏幕，最主要的是我们的 主屏，其他的是四个辅屏，我们可以理解为四个 a u x， 可以 给其他设备提供信号。副屏的输出分辨率是幺九二零乘幺零八零 五，屏是四 k 的 一个输出。图层设置是我们可以在我们的大屏上进行我们的图层分类，比如说图层一，添加图层，我们可以根据自己的需求添加多路图层信号， 然后在图层里面选择输入圆大小等等，下面是我们的七万控制，我们就是相当于是推拉杆的一个作用。然后是我们的场景，我们可以根据自己的需要去保存场景，上面是我们已经保存好的，下面是未保存的，我们也可以通过设置去覆盖与间设置，就是我们的大显示屏 一个显示模板。最后就是我们的通讯设置，也可以理解为我们处理器上 ip 通道同一局域网，我们可以把它设置成自动设定就可以了，这就是我们通过我们的小液晶面板来实现我们整个控台的功能。关注我下期教你如何使用图层设置。

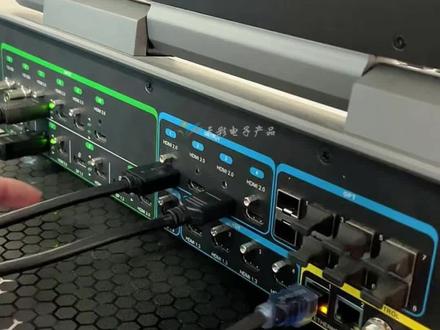

这是我们的 m c 二零控台，郑州天彩专做大屏二十年限，可提供上门维修大屏服务。接下来带大家看一下 m c 二零的具体细节，我们可以看到这些按键纯中文设定，我们操作会更加方便。上面就是我们的屏幕，可以看到是一个主屏和四个辅屏 输出，支持四路四 k 以及四路二 k 辅屏底图我们可以根据我们的需要可以储存八个 快捷底图。图层方面我们可以根据我们的输入源以及场景需求来添加图层输入源支持十路 四 k 输入。右边是我们的一个场景快捷键，我们可以快速切换我们所保存的场景，一键切换快速上屏。右边是我们的功能区，我们可以根据自己的需求切换。右上角是我们的菜单按钮，当我们不会使用这些按键的时候，我们可以进入菜单，通过菜单按钮 来设置我们的屏幕输入输出以及图层，非常方便。后方是我们的十路四 k 输入接口，我们可以看到 一到四输入口是 dp 和 hdmi 互为复制，我们既可以用 dp 也可以用 hdmi。 上面六路是两路 sdi 以及四路 hdmi 二点零，都是支持四 k 输出。输出方面 我们有四个 hdmi 二点零，既可以一三主二四倍，也可以通过 dl 模式，也就是我们的分辨率三八四零乘幺零八零 输出，四路进行四路拼接，也可以单独显示。下面四个辅屏也可以额外增加四路输出。中间是我们的预间显示接口，可以额外添加一块 电脑显示屏，也可以通过我们的控台显示面板进行观看。右边是我们的光纤接口，总共八个光纤接口，每两个光纤接口对应的就是我们的一路输出， 像一二光纤接口对应的就是我们的输出，一接口，三四对应的就是二，以此类推。下面是我们的网线以及 s d i 接 接口和 usb 接口，纯中文按键，操作简单，上手快，纯小白也可以快速搞定。关注我，下期教你如何使用 m c 二零菜单功能。

哈喽，大家好，今天给大家从头讲一下这个咱们常用的 k 幺六处理器。首先我们看一下前面板， 这边是开机键，这边是方形 usb 接口，它可以进行连接 pc 端进行一个屏幕调试。这边是输入源的一个显示，它可以连接 dpahdmi 等常见接口，蓝灯常亮则代表这个显示接口正常。 这边是液晶显示面板，可以显示咱们屏幕常用的一个属性以及菜单等。这边是一个旋钮，按下旋钮可以进入菜单键，然后再按可以进行确认，它可以进行调节菜单以及屏幕属性显示。这边是 esc 键，它可以进行一个返回。 这边是常用的一个功能键 p i p， 它可以进入窗口属性，也就是咱们常用的话通话。这边是 s c e 键，它可以进行全屏的一个缩放。这边是 f n 键，它是一个自定义键，它可以进行自定义设置为比如说画面冻结呀，同步模式呀等自定义按键进行设置。 这个 t e s t 键，它是一个自测按键，按下之后可以进行一个自测界面。关注我下期给大家介绍一下 k 幺六的后置接口。
