哈喽,大家好,我是拆机分解哥,今天来拆解这台窄边框的显示器,这种显示器一般情况下都是比较难拆的,而且还有拆爆屏的风险,现在我们开始来拆,首先把这个底座拆下来, 底座拆下来之后,我们就能看到下面隐藏的有三颗螺丝了,这里隐藏的这三颗螺丝是必须要拆下来的,要不然你壳子都拆不下来。 螺丝拆完之后就可以拆这个边框了,这个边框是相当相当的难拆,而且这下面还有屏幕的软排线,所以说我们用的这个翘棒工具一定不能深的太深了, 要不然就会把里面的软排线给戳破了。 这个显示器的边框实在是太紧了,确实的不好拆, 费了九牛二虎之力终于把它拆开了,这个后盖实在是太难拆了。 我们再来看一下显示器的内部构造,看起来也是比较简单的,就两块主板,这一块是电源转换主板,这一块是显示驱动主板,其他的我就不过多介绍了。今天的视频到这里就结束了,感谢大家观看,拜拜!再见!

哈喽,大家好,我是拆机分解哥,今天给大家分享这台联想显示器的拆机方法,它的型号是 t 二二幺四 s。 拆显示器的第一步还是先拆底座, 这个底座的上面有一个开关,我们只要用手按着开关,这个底座就可以拔下来,然后两边有两颗螺丝,我们分别把它拆下来。 开这个显示器还需要用到一个工具,就是这个撬刀,没有这个工具的话,当然也可以找一个薄一点的刀片代替, 但是使用刀片肯定没有使用这个安全,所以在这里提醒大家,不是专业维修人员,千万不要模仿。现在显示器的后盖就已经拆开了,我们把它掀开看一下内部的构造。首先我们看到一个铁盒子, 从铁盒子里面向上走的这根排线是屏幕的排线,下面这一根是背光的连接线,这一个是开关按键的连接线。猜这个屏幕的排线需要捏着两端的卡子,要不然是拔不下来的。 我们把这个铁盒子翻过来看一下,这里面一共装了有两块主板,一块是电源板, 一块是驱动版,这两块主板都是用螺丝固定在上面的,如果需要拆这两个主板的话,只需要把螺丝拆下来就可以了,在这里我就不做演示了。好了,这个视频到这里结束了,感谢大家观看,拜拜。

给小伙伴讲解一下 hkc 类型的显示器底座支架安装与拆卸方法。在打开包装的过程中,尽量保护保留好显示器屏的纸箱和泡沫包装,万一以后有遇到需要保修的情况下,能够有个能发快递的完整包装。取出泡沫前看一下配件的那一面, 带着配件的正面朝上,不会掉出来。接下来打开泡沫和包装袋,让装底座的位置面向自己,取下接口处的保护胶套,找其底座配件。有个中间支架, 一个盖套,一颗螺丝,像我们师傅这样对应组合方向,插入接口,再上紧螺丝,非常好装的。再盖上美观盖套,拼上最后的三角底座就可以了。注意是师傅装的这个方向, 注意要扣紧底座。如果后期需要拆这个底座是后面这样拆卸的,如果看了前面的流程,拆卸是很简单的, 装好后的显示器前后仰的角度是可以调整的, 怎么样小伙伴很详细吧。还有提醒小伙伴,显示器接线时一般都只需接这个 hdimi 高清接口,蓝色那个不需要接,再接一个电源接口就可以了。


大家好,今天文瑞电子和大家一起分享一下这个三星 ls 二四 c 三零零 散屏的维修,现在我们看一下他是怎么散的啊,看看这个 logo 亮一下就黑啊,现在不是很明显,有时候就是明显一点的,他有下边这部分,右下角直灯这边部分就是 按的比较明显,这个是有部分灯条不亮的原因,是吧?现在我们拆开这个壳, 把这个瓶单独拿出来, 里面就是一块板, 把这个线拆开,现在我们要拆灯条出来看看是不是灯条问题,是吧?一般的话都是灯条问题多啊,部分亮就是基本的百分之九十九啊。我们把这个 外壳前壳的这个铁盖盖住这个瓶的这个框拿掉,然后翻过来把这个瓶取下来,然后再把这个黑色的边框拆掉, 这种瓶还是比较好拆的啊, 把这个黑色偏光拿掉了以后,就把这个膜 上面的三张膜拿掉, 这个膜是荧光的,然后把再把这个导光板也拿出来看看,右边这个就是灯调了 灯条侧装的灯条,这个是 看看这个纸纸也被热量熏的,这个不像样了。我们拆这个灯条, 用这个美工刀割下它,因为背面有双面胶,比较黏的,这个灯条已经拆出来了, 这个是六线的治病的灯条, 我们现在插上线测试一下这个灯条,看看是不是灯条有问题啊, 看看是不是有一段不亮的啊,而且看看摇一下他,他又全部不亮,等一下他又会亮一下, 就好像是接触不好一样。由于我没有那种原装单条,我现在是找的是大用单条,常用的长度是一样的啊, 我们直接把它接到这个通用横流板啊,我加装一个通用横流板上去,因为原来的 这个 led 横流的电压不合适啊,现在我们通电试一下,现在两个灯调到街上去,两个都亮啊, 我们把它拔掉原来的坏灯条啊,再通电试一下我们新这个灯条,看看行不行啊?现在新的灯条亮的正常啊, 现在正常正常了以后我们把那个插头穿过去,然后把它安装到原来的位置,宽度是一样的,长度也是一样啊, 然后再把这个反光纸放回去,再把这个荧光板放回去啊,这个一定 要安装好是吧?我们把荧光板放进去以后,再测一下他,看看那个灯是否亮的正常,再把这个荧光纸放回去,是吧? 再把这个黑色的固还平的固定边框也放上去,然后注意后面装上这个平这个平的时候一定要放到位啊,放到这个黑色的框里面啊, 然后再把这反过来,把这个反扣这个这个铁框啊,然后再装上我们这个主板啊, 这个主板再固定好。我们的这个家装这个横流板, 这个放到这个位置就行了,是吧?固定好完把它接好了以后,我们四级看看, 看看现在他不会再闪一下就黑了,就是变暗了啊,现在不会变暗了啊,现在我们接上这个 dj 线测试图像都正常。五点无线是吧?无无斑啊。 这个机型的话就是三星最容易坏灯条的机型啊,包括他的这个二十二寸,他也很容易坏这个灯条,现在这个是二十四寸啊,现在我家装的这个横流板跟这个灯条是一套, 如果有需要的话可以私信我啊,看看灯条的长度是一样的啊,就要加装横流把与 就,以后就不会再出现这个灯条问题了啊,有些说换灯珠,换灯珠太麻烦了啊,不耐用啊,所以说我们改了,一劳永逸啊, 做好我们自己的口碑。好了,这个三星显示器就维修到此结束, 谢谢大家观看,喜欢文瑞电子的教程,请你点击关注、点赞、收藏、转发,谢谢!我们下期见!

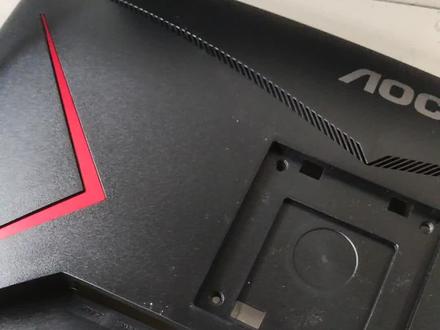

今天拆一个这个 aoc 二七 g 二 x 这个显示器给你们看看里面有什么东西啊?已经拆完了,这是前面的壳子。 嗯,他里面有几张纸,这一个不知道是个什么纸,然后还有一个 不怎么透明的纸。有两张的,看到吧?一个白色的,然后后面还有一张更白一点的纸,然后还有一个塑料板,不知道是板是个什么东西了,然后这个就是这平了,这已经碎掉了,看到吗? 啊?还有什么呀?嗯,还有个铁板就没了。就这么多啊?一千多块钱废掉了,就拆出这么多东西。

哈喽,又见面了,今天从咸鱼上下架了一个三星显示器,咸鱼上挂了半年也没有人要,咱们索性就把它拆了吧,看看它的内部结构是怎么样的, 他的角度是可以调整的,就像这样的一个角度。闲话不多说,开整!先拧下底部的一颗螺丝, 拔出底座,再拔下底座的立柱。接下来就是撬开显示器的前后壳, 从外观上看,没有看到明显的螺丝,所以前后壳一定采用了卡扣的固定形式。 背面有个标签,下方有三个插头。开窍 终于被我给撬开了,这玩意还不太好撬,大概查了一下,有十三个卡扣,这就是后车的部分。继续往下拆显示模块的部分, 拧下一颗螺丝, 拔掉插头,核心的显示模块就可以拿下来了。 拔下排线主板部分就可以单独拿出来了,剩下的就是一整个显示器了啊,上面写着请勿碰触,这个地方 我就不拆了,我怕拆了装不回去,哈哈哈哈。下面咱们着重看一下前后壳的结构, 总共有十三个卡扣,上面有四个,然后其他三面各有三个。简单的画一下卡扣的设计, 没有撤退可言。 显示器前壳左臂后两毫米,后壳左臂后也是两毫米,卡扣的扣合尺寸有一点二毫米。这个角度是一个撕卡的形式,主要用于不拆卸的产品。再画一个可拆, 这个配合角度是四十五度,能够方便拆卸。单独再看看前壳的部分,表面效果非常闪亮啊。 背面贴了一块 pcb 板子,他实现了触摸按键的功能, 在边框四周发现了四个青椒点,所以模具是三百膜的结构,为什么要用到三百膜呢?就是像这样的框架结构,用普通的这个两百膜肯定打不满。 总共有十三个卡扣,所以模具上出了十三个鞋顶,卡扣旁边还有反支口,其最后呢就是防止产品张嘴。 前科 材料呢,上面写的是 abs 加 pmma, 这种材料呢就是表面光洁度比较高,然后耐热性比较好, 你看这前面板多亮。再来看看后壳的部分,这是后壳的前膜,前膜上有晒纹。 这个模具比较特殊啊,近焦点跟顶针在一个方向,是一个倒装模的结构, 卡扣位置内侧有合膜线, 外侧是卡扣位,咱们看他沉下去的一个台阶, 所以后壳不仅有十三个鞋顶,外侧还有十三个滑块,背面有弱 三个圆顶针,这个顶针上还有晒纹的纹路,就是因为产品造型是曲面,为了防止顶出是产品移位,所以在顶针上增加了晒纹。 材料写的是 ps 杠 h i, 这是一种阻燃级别的塑胶材料。 撕下这个标签看一看,标签一般情况下是具有遮丑的作用,果不其然啊,背面是金焦点,然后前边有点这种喷痕, 所以用标签遮挡了一下。再来拆一下旋转的结构, 这里边零件还挺多的, 大概比划了一下啊,是一个转接件,带动一个摩擦片,通过圆弧内切来实现旋转,有点三明治的意思,靠背面螺钉锁紧,提供摩擦阻力。 这是显示器内部的一块板子,通过两个螺钉与板机冲压件固定为一体,上面的是三个插头, 两根排线,非常简单的结构,就不拆了,下面开始把它装起来吧, ok, 完活。

液晶显示器坏了啊?我们看看怎么拆。那个从这抄容易抄坏,这种的是飞利浦的, 你从内这抠一个边缘,抠抠抠,有的好抠,有的不好抠,不好抠,借助这个片片啊,或者是一个塑料的东西,然后拿那个缝 四周围,不弄开,吼,拿手 嗡嗡响,然后往外扣啊,记得往外扣,这 下来啊,最后一步,然后这有点卡,用这个放一下 好,下来了,学会了吧,咱们开始维修了啊。

大家好,我今天有一个三十二寸的曲面屏,开机亮一下就黑屏,我们今天看一下到底是什么问题,如何拆解一下, 分享一下拆解视频给大家。第一步,先把屏幕放倒,说一个大概先, 一般他的螺丝都是在下面或者是在侧面,有些是在上面,一个最简单的,只要你能看得见螺丝的,把所有的螺丝全部先扭下来。 其实这款机器我从来没拆过,不过我们尝试一下,你看像他这个架子先拿下来,这里面有四个螺丝, 先把这四个螺丝拆下来。他这个屏幕应该也是个二手的,客户买个二手的,估计之前也被人家修过的, 应该很好拆吧,不过没拆过,我们先尝试一下,先把这些看见的螺丝全部先卸载下来。这边上的螺丝有点多,一大排 螺丝要把它摆放整起来,不然等一下不知道找不到了。 拆了以后下面这块盖子可以拿下来了,我们先拿下来放一边,你看它这四周一般都是有一条带子给隐藏的,这个袋子可以把它拉开,这里面还有很多螺丝,把这些螺丝都扭下来 来看一下。我们把这个盖子打开以后,向后向前推一下,向上拉一下,看一下他拆不拆的动,有一些是直接打开这个盖子就可以的了,我这个好像向前向后向左向右, 他都推不动,那应该他这个是从前面打开的,实在不行我们就把它翻过来吧,把它翻过来了,把这边上的金属条、胶条全部先拔掉,把所有的螺丝全部扭掉,先扭掉我们看一下, 幸好我有电动螺丝刀,不然的话这个要拆很久啊,好多,刚刚这个螺丝扭的有点多, 其实不需要扭这么多,你看他这个只是一个卡扣而已,只要把这一排螺丝扭下来就可以了,用那个一字螺丝刀用力翘一下就可以了,你看他只是这一块盖上来而已的,看见没, 客户说开一下亮一下,其实这个很明显,你看这一坨都已经烧黑了,应该是这个电源版的问题, 我们把这个电源板扭下来看一下,也可以先把刚刚那些 多余的扭下来的螺丝先把它扭上去先刚刚这个显示屏上面这些螺丝,我们把它全部扭上去先。这些螺丝 没必要拆下来等一下你不把它扭上去的话,等一下散架了, 那我就等于是给大家避一个坑了。如果你下次也拆这种显示屏的话,这上面的话就不用拆了,那我们现在把这个电源板拆下来, 这个是插电源的,他这个是内置的电源板,你看这一看就很明显了,这几个电容全部鼓包了,还有这个地方烧黑了,如果想维修简单的话呢,直接把这两个 电容给换掉就可以了。如果是没有这种电容,其实直接买一块这种板回来就更靠谱。把这一整块板换了,像这边这个是驱动板,这个是管屏幕的, 主要问题就是他了,我们等一下看一下能不能找一块这样的板先试一下。 其实这个修电脑很简单,任何一个东西坏了,只要你确认他的型号,根据他的型号去找配件就可以了。比如说像这个版的话,你认真看他这里贴了一张纸在这里,他的型号就写在这里了, 这个就是他的型号, 找一块合 来把它给重新安装上去就可以了。等了两天,我的板终于回来了,我们现在把这个板给换掉,测试一下,看一下这个板对比了一下,一模一样,其实很简单,你看就两条,三条线,把这三条线 拆过来就可以了。不过我要提醒一下大家啊,如果你们要触控这种板的话,尽量不要摸这些圆键,虽然是没有在通电的状态下,他还是有电的,我以前第一次不懂的时候,我还被电过一次, 这个是坏掉的板,这是好的,现在已经装好了,我们现在把它给装上去,把螺丝给扭上。螺丝已经扭好了,我们把这个盖板给盖回去, 把主要的那几个螺丝全部扭上,等一下开机试一下。你看我这两个视频,前面那个拍的是比较白,现在这个是网上,所以看起来效果可能就黑一点点,不过不影响大家, 不影响各位观看就可以了。好,螺丝拧好了,现在把这个挡板装上去。 ok, 搞定准备测试,我现在装了一台主机,现在测试一下,正常开机 哦,成功点亮。 嗯,应该是没问题的。好了,这个视频就分享到这里,谢谢你的观看, 希望各位在实际过程中遇到电脑的问题都可以给我留言,希望是评论, 只要是跟电脑有关的,你的评论我都会一一回复,谢谢你的观看。
