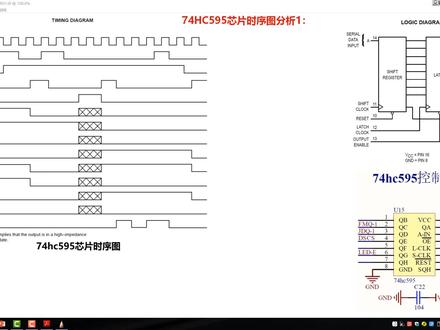

学单面积找夏老师。大家好，我是夏老师。其实 ajc 五九五芯片持续图分析一，这个是框架图，这个就是我们的实序图，这都是我从刚才大家看的那个芯片资料里面截图出来的啊，因为我们这样子才好分析， 我们要回到我们桌面，从一个软件上来打开，因为我要画图辅助才好讲解啊。我们先回到桌面， 我们分析实序图，我们首先要看他的共性啊，首先第一个，这里这个有个说明啊，表示这里叉叉叉，这里的就是一个高阻状态啊， 这里 q a、 q b、 q c， 一直到 q h 就是这里的八个输出，然后这里的一个 s q h 就是我们的一个拓展接口，第九个部分的拓展接口， 然后这里消费的卡克就是这里的移位计算器，始终这个带着音铺的 a 就是我们的数据，就这里的 a， 这移位计算器这个数据输入，然后这个是复位，就是移位计算器的复位， 然后这个拉吉克拉克就是我们的所成器的时钟，就这个时钟奥特铺的以内部就是我们所成器的一个输出齿能，我们先来看一下他的共性啊，高组状态，我们看一下这个奥特铺的以内部， 我们电路上面是直接接低电瓶的啊，但是这个实序图里面他有反应他高电瓶的情况啊，我们看一下他的共性，当凹的铺的以内部为低电瓶的时候，他的数据， 他之前是什么数据，他就是什么数据啊。一旦我们凹的铺头变成高立明，就这个部分呢，凹的铺头变成高立明腰了啊，腰，那么我们这个变成腰的这一段区间里面，所有的输出 q a 到 q b 啊，到 q h 全部为这里，说明呢是高阻状态，高阻状态就既不是高电瓶，也不是低电瓶啊，就等于无穷大，就相当于这个银角是悬空的一样的道理啊，好，我们找 找到了第一条这个以内部的线是不是高组状态，然后我们再来看我们的这个是移位集成器的时钟信号线，是不是这个是数据复位， 我们看一下复位这个线，复位是第一电瓶数据清零，我们来画一下， 当我们复位为低电瓶的时候，我们来看一下我们的数据啊，复位为低电瓶，然后这个是我们的输出，我们的锁神器时钟信号线如果说没有上升盐的话，我们的输出是不是保持 之前是什么样？依然什么样？是不是这个是复位低电瓶？这里还有个复位低电瓶啊，我们把这个复位低电瓶也画出来，这里复位低电瓶，然后锁存器时钟， 这里锁成计时钟，是不是这里复位低电瓶？这条线上数据还是没变，是不是这还有一条线， 当复位为低电瓶的时候，如果锁尘器时钟没有上升盐， 那么他的输出 q a q h， 是不是他就依然保持不变数据啊？依然一样的，然后这里是我们所成器的时钟信号线， 就是这个 lucky， 是不是这里有一个高体面，是不是？那么这里就是个上身炎，是不是一旦 我们的移位计算机的数据准备好了，因为复位银角一旦为低电瓶，他就会把我们的移位计算器里面的所有的数据就清零了，那么清零过后实际上零也是数据啊，那么相当于我们移位计算机里面所有的数据都是零，那么 这个时候我们一旦来了一个锁神器的这里的时钟信号，就这个锁神器的时钟信号，这里来了一个上层岩，就是这里，是不是这个垃圾克拉克来了个上层岩过后， 同时凹的铺的以内部要为低电瓶啊，我们这里凹的铺的以内部，因为凹的铺的以内部如果为低电瓶才会选通芯片啊，这里凹的铺的这里是零，是不是就低电瓶，那么就满足我这我们这个条件了啊，那么他就会把移位计算器里面的数据所有零是不是 就会写到我们的 q a 到 q h 上面，是不是？我们来看一下上身严格后 q a 零， 这里 q a 零，是不是 q b 零 q 十一之前是零，依然是零，是不是因为这之前都是零，然后 q d 之前是幺，那么他现在就变成了零， q e 之前是幺，现在变成了零零零零，是不是？ 那么就可以从我们的实际图就可以看出来这个特点啊？好，我们就可以分析出了我们的复位银角还有输出死的银角已经分析了，我们再来看我们的这个时钟信号线啊，我们把这几道辅助线删掉。

学电路，不迷路，这是一个万能芯片艾尼五五五。关于艾尼五五五，它的用途非常多，最基本的功能就是维持它电路提供脉冲震荡信号。它可以组成多些震荡器，单文态、双文态以及无稳态震荡电路。它的震荡频率由六角四角外围的原件决定， 也就是一个电容和两个电阻构成的震荡电路。这个电路制作乘务稳态形式。这个电阻作为场效应管的下拉电阻，它并连在场效应管的三级支援级之间。 n v 五五三角输出的震荡频率 经过电阻连接到厂效应管的三级。中间的电阻既能通过震荡频率，又是长效应管的上拉电阻，为长效应管的三级提供导通的电压。这是一个十二伏的低频变压器，初级绕组连接到厂效应管的漏级，由厂 网效应管来驱动。变压器被放大后的震荡。脉冲信号通过变压器我合到刺激线圈，然后产生了两百二十伏的电压，为负载提供电压。因为这个电路是单功率管，它产生的功率是有限的， 但是用来驱动两百二十伏的 led 灯完全没有问题。老铁，这个电路简单吧，您看会了吗？相信自己，看着看着就学会了。喜欢电路的朋友不妨加个关注，收藏一下，以免以后想做找不到。喜欢的朋友，关注点赞不迷路，塞北带你学电路！
