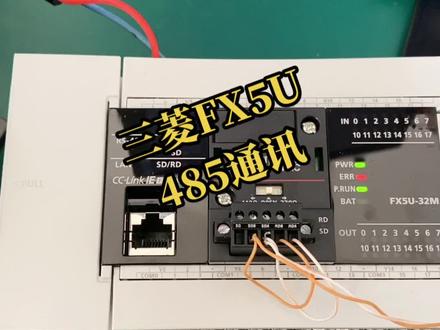

三菱fx5u特殊寄存器sd的用法

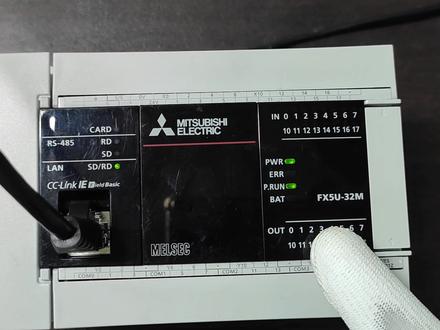

啊，这个视频与大家分享一下，就说 fx 五 u plc， 它的一个断电保持功能，以及也就叫也叫做锁存功能，什么意思呢？就是说我们 plc 里面有一些数据，比如说这个 定时器、技术器或者数据计算器，以及比如说那个中间继电器， plc 里面中间继电器等等。我们我们知道 plc 要想运行，那么需要给 plc 电源，假设突然 plc 断了电， 我们有某一些特定的 plc 里面特定的数据，比如说这个啊，数据计算器啊，我们需要把它断电，他的数据需要保持，我们看一下这个保持功能怎么设置。 我们打开这个 gex box 三这个软件之后呢，我们在这个左侧先把这个连接目标关了，就在这个位置，这里有一个导航 是连接这个是连接目标连接目标，这是导航。好，我们找到导航导航这个位置呢，他有一个这个参数，参数 在参数里边的话，这里有一个 f 叉啊，找到一个这个 f 叉。五 cpu， 找到这个 cpu 参数双击打开， 双击打开了之后，这里有一个存储器软元件设置，找到软元件设置之后，这里有一个软元件高速设置和软元件标准设置。我们一般的话就是说 软件高度设置里面这个详细设置里面就够了。我们先看一下这个标准设置，他不常用，比如说这个文件计算器、链接计算器，还有这个链接特殊计算器， 在这个这里面设置。我们再返回一下，我们找看一下这个高速设置里面，那么高速设置里面，比如说就是我们的 m 区 数据竞争器，那么我们就可以实现锻炼宝宝吃了。呃，这里有一个锁存一和锁存二，锁存二可以看一下，现在没有设置锁存一进行了设置啊，比如说这个内部竞争器 m 锁存一，五百到七六七九， 五百到七六七九，就是说，呃，那么这个内部继电器 m 就说 m 五百到 m 七六七九，他断电可以实现保存的。 那么我想一下，我比如说要用，要让 m 二 m 二进行断电保持，怎么进行设置呢？那么就在这里进行设置或者 m 二和 m 三。那么比如说软元件，软元件 m 其实地址，其实地址写一个二，结束地址写一个三， 我们点击一下这个确定，再点击一下这个里的应用就可以了，就实现了 m 二和 m 三进行断电保持。好，我现在现在不设置，现在不设置，我们看一下，现在是 m 二和 m 三，我没有设置他，是啊，没有断电保持的，我们看一下啊，举个例子，现在没有设置 m 二和 m 三不断电保持。 呃，这么的，呃， d p 上升岩 m 零吧。 out， i am out， 然后 l d m r 驱动一个 y 零， 然后呢？呃，也就是说我现在现在这个 m 二没有断电模式， m 零一个上升也给了一个信号。之后啊，我们保持一下这个自锁吧， who are 并联一个 定点一个 mr ng， 位置不正确 啊，我们编辑先插入一行吧，我们重新输一下啊，编辑插入行啊，插入一行之后，呃，这里，这里就说形成一个起跑型吧， m l d m 二 把它连一下， 嗯，好，这样一写啊，做一下区别，这个就是什么意思呢？比如说我们按一下 m 零的上升沿之后，这个 m r 形成，形成这个自锁啊，形成自锁之后呢，这个 m r 它就导通了，导通了之后呢 y 零就点 亮了。如果说我此时突然断电，因为 mr 我还没有设置断电保持，那么所以说这个 mr 他就会这个，所以说 mr 就不导通， mr 不导通的话，这个挖零就不会接通。 然后呢我们再做一下实验，就是设置完断电保持之后，那么 mr 还是这样的不变，这个程序不变。但是呢，我如果说断电 m 二接通，断电之前 m 二接通，瓦零接通，那么断电之后 m 二也是接通的，瓦零也是接通了，就做这么一个实验，我们来看一下。好，现在先进行一下转换，全部转换 好，现在是没有设置这个断电保持，我们把它下载进去，下载到这个 p l c 里面 函数加程序， 点击一下执行 好，执行一下复位操作，我们对 f x 五零， p c， p u 执行下复位， 打开 fs 五油的左侧，我们点击一下这个 rest， 一直复位，这个红色的指示灯透支能闪烁，我们松开这个复位。好，他不闪，我们再背到运行档。好，这样的话程序已经下载进去了，我们看一下他已经复位完成了，我们确定关闭啊，点击下监视看一下， 监视开始。好，现在没有导弹的，我给 m 零一个上升沿。好，现在这个， 现在这个 m 二是接通的了， m 二接通，我们看一下 p l c， 因为现在没有设置断电保持，所以说这个 m 二驱动的这个 y 零，那么我现在进行一下断电操作，按理来说没有保持的话，断电再上电，这个 y 零它就灭了，我们看一下我现在进行断电。 好，我现在断电了， 好，现在灭了，我现在松下电，看一下。 好，送上电了，可以看到他这个 y 零是不亮的，我们再看一下程序那边。啊，因为刚才断了电了，所以这里显示无法与他通信，我们点击一下确定，点击一下重新通信即可连接目标， 连接目标通信测试。好，确定，确定，我们再点击一下监视看一下， 可以看到现在监视中 m 二没有接通，那么好，我们现在先监视停止一下， 坚持停止，那么我们试一设置一下这个断电保持，我们再看一下 mr 如怎么设置断电保持，就说在这个位置，在导航这个位置，我们找到这个参数，参数里面有个 f， 我先关一下， 在这个位置找到参数，参数里边有一个 f 叉五 u c p u， 找到一个 c p u 参数， 找到这个存储器软元件设置，那我们在这个软元件高速设置这里边找到锁存。二。 首先啊，我们找先找一下 m 区， m 区这个无设置 m m 二和 m 三。 好， m 二和 m 三，点击一下这个确定，确定完了之后，再点击一下这里的应用。 好，现在应用完了之后，我们再把这个程序下载到 p o c 里面，写入 参数加程序，点击执行，是点击全部是， 好，再执行一下这个复位操作。 好，我这边硬件已经复完位了，我们再看一下这个现在的状态， 监视开始 m 零驱动一下， 好，现在是 m 二，是接通的 y 零， y 零导通，那么我现在设置完了断电保持之后，就是我断了电之后，这个 m 二还是还是就是能保存这个状态，我再送电的话就说这个 y 二还是接通的，我们看一下 p、 l、 z 这边，现在这个已经设置完了断电保持了，现在 y 零是通的，我现在断下电。 好，断完电我现在送下电 好，看，我送电的时候五二零以及接通。那么在这个视频中做了两个实验，第一个实验就是说未设置断电保持之前， m 二驱动五二零，我，我一断了电之后， m 二就保存不了之前的状态，五二零就没电了。之后呢？我们设置完了断电保持之后，你看 m 二驱动五二零 断电再恢复电，这个 mr 还是原来的状态，哇，凉就被驱动起来了，这就是这个断电保持功能，也叫做锁存功能。

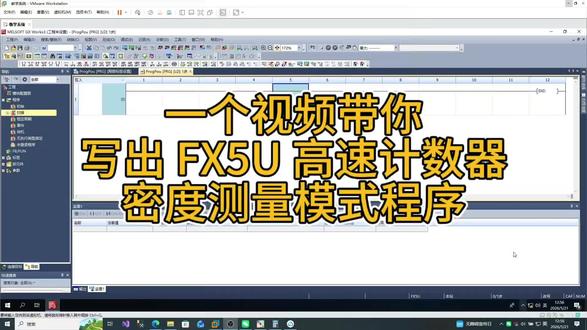

接着上一个视频继续给大家讲啊，上一个视频我们讲了路由器的一个高速路由器的一个普通模式，我们这个视频给大家讲一下高速路由器的其他两个模式啊。首先我们先来配置一下我们高速路由器，先点开我们的参数， f s 五 u c p u 模块参数，这里边有个高速 i o， 点开之后还是点击输入功能，高速计数器，把我们第一个计数器第一个通道打成使用模式，运行模式，我们改成密度测定模式啊，这节课我们就来讲密度测定模式啊，那脉冲输入模式我们选成两项一倍频的， 再往下我们需要填写一下我们设定的一个时间，比如说还是默认值一千毫秒，也就是说一秒当中我采集了多少个脉冲，直接点击确定应用点下，是啊， 在弹出来这个框当中，我们可以看到我们选择两项一倍频的时候，我们占用了 x 零和 x 一， 我们把这两个这两个通道啊直接改成十微秒应用， 这样之后我们直接把这个配置先下到我们的 cpu 当中来啊，点击下载， 嗯，执行啊，是全部是 推一下 cpu， 推执行 推好之后，我们点一下关闭啊，开始写程序啊，还是 s m 四零二去触发我们的高速计数器，先去激活一下啊， 这个位置直接写的就是我们的 k 十了，完事 k 啊， k 一 k 零，具体这个指令什么含义，大家自己去查手册啊，完事 s m 四零二， s d 四五零六，传到 d 零当中来， k 零四五零六就是我们高速计数器通道一的一个密度测量啊，就是当前值，现在点击一下转换，转换加 on 写录啊，直接写录进去是 解录之后我们再重启一下 cpu 啊， stop， 再撞一下， 我们可以看到现在的一个密度测量是 s d 四五零六，它为零的。我们现在转动一下编码器啊， 我们可以看到四五零六，它是有一个直的，一个变化的，当我们不转动编码器之后，它会清零。好了，这期视频就讲到这里啊，关注小夏，让你在自动化路上不迷路。

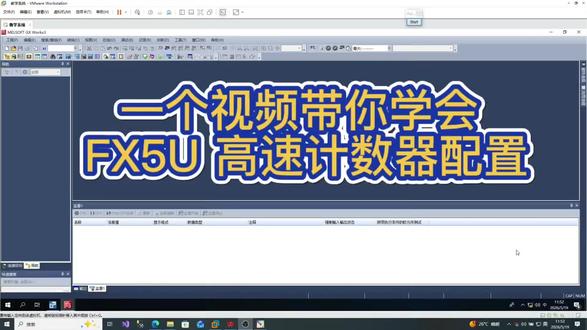

我们打开软件之后，我们首先先来新建一个项目，因为我们 cpu 是 fx 五 u cpu， 我 们系列就选择 fx 五 cpu 机型 fx 五 u 编程语言，我们的程序语言选择梯形图确定， 确定之后，第一步我们先去更改一下我们 cpu 的 一个型号，也就是我们 cpu 的 一个 类型啊，因为我们 c p u 默认的它是 f x 五 u 杠三 m r 斜杠 e s 的， 我们需要改成我们现在所使用的 c p u， 我 们目前使用的是我们的三 m t 的 斜杠 e s 的。 点击确定， 在我们 c p u 的 一个类型更改好之后，我们就来设置我们高速路由器的一个配置啊。首先先打开我们的参数，再去打开 f s 五 u c p u， 再打开模块参数，在这里边有个高速输入，点击高速输入， 打开之后我们选择输入功能，这里边有个高速路由器详细设置，点击详细设置 之后，点击基本设置，里边有一个 c h 一， c h 二， c h 三，它总共我们 cpu 支持八个通道一个输入，我们只开第一个通道啊，选择使用 运行模式，这里面包含了普通模式和我们的密度测量模式，还有转速测量模式，我们只需要选择普通模式就可以了啊，做一个高速计数的一个采录采集啊。脉冲模式，我们选择我们的一个编码器是带 ab 脉冲的，我们就选择两项，一备频的， 其他的全部保持默认点击确定，写完确定之后点击应用，它会弹出来一个我们的输入中断。什么脉冲捕捉高速计数器的，直接点击试就可以了啊， 写完试之后它会弹出来一个输入确认，目前我们输入的一个响应时间是十毫秒，它占用的地址是 x 零和 x 一， 所以说我们把这两个地址的一个输入响应时间把它改短，改成我们的十微秒啊，都改成十微秒 点击应用，这样我们的高速 g o c 的 一个输入啊就配置完成了。好了，关注小象，让你在自动化路上不迷路，记得关注再走哦！

一个视频带你学会三零 f x 五 u p r c 的 减法预算指令。首先我们先来看一下三零 f x 五 u 的 减法预算指令的一个助记符， s u b， 或者是 或者是就是一个减号，这就是我们三零 f x 五 u 的 一个助记符，那它指令的格是什么样的呢？ s u b s 一、 s 二和一个 d， s 一 和 s 二分别是两个值，一个是第一个值， 第一个值第二个值， 也就是说我们用第一个值去减去第二个值，把结果给到我们的 d 当中， d 就是 结果。 那有人会问了，我 s 一 和 s 二，我可不可以利用计算器？我不用常数， 我可以告诉你是可以的，在我们这个 s 一 和 s 二这个值当中，我们可以利用计算器，计算器也就是我们的 d， 我 也可以利用常数 k 是 我们的常数， 就是利用我们的第一个值去减去第二个值，把结果给给到我们的 d 当中，这就是我们的减法指令的一个执行过程。那我们来看一下他在我们编程软件当中怎么去写这条指令啊？ plc 左侧有一条左母线，左母线我加一个长开点 x 零， 那 x 零后面我就跟上我这条减法指令 s u b 第一个指我填写一个 d 零， 第二个值，我写一个常数 k 二十，结果我放到第一当中， 如果现在我触发 x 零，那我就会去执行我们减法指令 s u b d 零去减去二十，把结果放到第一当中， 那我现在假设我们第零的值是五十，就是常数五十啊，也就是实进制的一个五十，去减去我们的二十，那是不是结果就是我们的三十啊，那我第一当中目前它就是三十， 我们可以这样去书写。那还有利用另外一种方式，我就是比如说还是利用常根数点 x 一， 在我们指令这个位置，我利用一个减号写上第二， 完事我这次第二个值，我也用计算器第三，结果放到第四当中，那现在我假设第二的值是一百， 那第三的值是八十，那第四是不是就是二十啊？ 这就是我们减法指令的一个应用啊。好了，关注小夏，让你在自动化路上不迷路，记得关注再走哦。
