飞时达中确定区域后如何划分区块

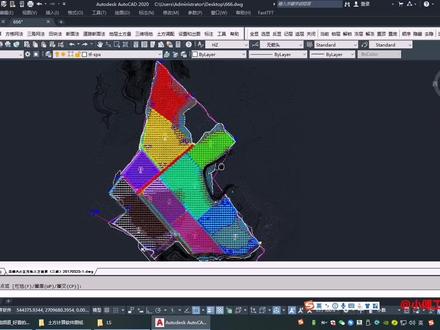

大家好，今天我们来讲解一下怎么样可以生成大片的厂区，分多个区块计算土方，最终来生成场地土方开挖三维效果图。比如说我们这边有一个案例， 他这个大型的厂区，他划分了很多区块，每个区块都已经算完成了，而且每个区块跟每个区块之间他也都有边坡进行连接。那我们怎么样根据这些场地的方格网，再根据边坡来最终生成 开挖三维效果图，跟自然地形做一个结合，来生成他最终的效果图。好，我们来讲解一下步骤，第一步我们首先来生成自然 地表面模型，全图生成。第二步我们来生成计算土方的土方模型， 当然也包括边坡的模型深层完成，接下来我们来执行最后一步，将土方模型和自然地表面模型进行合并，裁剪 拼图面，自然面合并这个命令。然后的话我们来选择范围线，我们来选择 和事先准备好的白色的范围线，制作完成， 我们可以来看一下，给他切换一下透视角度。好，我们再给 进行旋转。 好，我们可以进行着色， 当然我们也可以修改土方面的颜色，我们改成绿色， 修改完成， 我们可以来看一下 这个就是我们最终生成好的外围的自然地表面跟我们厂平的各个区块以及边坡生成最终的三维效果图。

成功土方计算的区域区块类网格字体太大，如何调整字体大小呢？字体大小主要有两大类，一个是通过区域区块计算生产的数据，一个是展点或者手动录入的数据，这两个调整的方法略有不同，具体我们的软件中操作一下。 好，我们来看一下桌面这个图纸啊，大致给他分了几类，一个是根据我们的这个区域区块来生成的一个网格数字啊，注意看一下，这个是在我们的三维场地下的一个土方计算，还有一个是我们河道断面， 这个断面里面的一个高层数据的一个显示，但这个显示是有点异常的啊，看不清楚啊，包括我们这里的一个方格网字体的一个大小啊，以及我们后期的一个区域区块的一个字体大小的一个调整， 这里要注意一下，如果说是通过我们啊区区块生成的一个字体大小，我们可以在我们方格往下， 这里面有一个标注显示进行一个控制。这里也要注意一下，不仅仅是我们方格网，只要是区域区块下的一个字体大小，都在这里面进行调整，包括我们的一个断面啊，在断面里面，这里面是没有 我们字体大小的一个调整啊，这里要注意一下啊，所有的区域区块类的都在我们方格网图方下，这里有一个标注显示控制，比如说我们现在在断面法啊，我们来点进去，点进去以后呢，他让我们选择我们的一个区域区块，点了以后啊，注意看一下，在这里面有一个字符高度控制啊， 这个要注意一下，是在我们的一个方格网下啊，方格网下这里面有一个字符高度的一个控制，我们这里比如说给他更改成零点七啊，这里来看一下啊，啊，这样更改一下啊，点确定啊，相应的这个就进行了一个大小的一个变化，我们再给他更改成零点三左右吧， 还是有点偏大啊，零点三啊，注意看一下啊，此山就会比刚才要好很多啊，这个要注意一下，就在我们的方格网下啊，这个是在断面法里面，还有一个是我们三维场地，三维场地里面的这些字体也是一样的，在我们方格网下啊，选择我们的一个标注显示控制点一下， 你必须要事先生成我们的一个区域区块啊，比如说这个调整成零点五啊，这边也是零点五 啊，注意看一下他的一个变化，就是这个网格上的一个字体，他就会发生相应的一个大小变化啊，这里好，还有一个是方格网啊，方格网本身呃，这个在这里面调整是没问题的啊，标注显示控制 啊，我们来看一下啊，这个 k 根台乘零点七啊，那这个具体的一个大小结合你的一个 图纸啊，把它调整出来，能够正常显示即可啊，这个相相应的就进行了一个调整，另外一类是通过啊，我们的一个呃修改字体大小，大家可以来看一下这里， 这里面来看一下这个三维场地里面，我们像这种钻孔数据啊，我们刚刚在这边进行调整呢，对他没有影响，像这种呢我们就可以去通过我们在这个工具下方啊，在我们 呃工具下方这里面有个文字工具有个修改制高来实现啊，修改制高我们选中过后，比如说我们更改成一点零，好，我们点这里的选择样本 点一个啊，只需要拉框对着他啊就可以了，这样更改一下他就能够大小就会发生一个变化啊，比如说上面这个我们来试一下啊，也是一样的啊，这里的一个钻孔点数据 还是一样的，我们直接拉框，这样啊，没有从这样给他全部框下来，我们直接从左下角这样碰着他就可以了啊， 这种可以去修改它的一个字体大小啊，但这种通过我们的这个工具下方啊文字大小的一个调整呢，我们还可以用另外一种方法，就是 ctrl 加一啊，修改字体的一个属性啊，大家可以看一下，我们打开对象特性，在这边我们选到文字高度， 选到文字高度哎，在这里面可以对他进行一个高度的一个调整。一点五啊，也是一样的啊，但是我们先前的一个网格啊，在这里面这些网格是没办法的啊，可以 选中过后，这里面他是一个参照块啊，块参照啊就没办法去修改他啊，大家就注意一下这样方法。还有一个是我们的区域区块大小的一个调整，这个也是一样的啊，如果说你在生成啊，这个区 区块后，里面的编号偏大，我们可以选中过后啊，注意看一下，选中以后啊，对他的一个文字高度进行一个调整啊，这里面的一个字高，比如说我们更改成十啊，或者是十五啊 啊，这样就能够对他的一个高度进行一个调整，包括这里面的文字大小和圆的大小都可以调整啊， 好，十五圆的大小也是一样的，选到对应的圆可以看一下他这里的一个半径，比如说我们更改成十， 它的一个大小就会发生变化，这样修改过后呢，这个区域区块并不受影响，我们可以正常的去 计算这个区域区块的一个大小啊，大家就不要去通过这里啊工具下方的一个文字高度去修改啊，这里的一个修改，他会把里面的内容发生一个变化，比如说我们不管这里是精度选择成什么啊，比如说我们这里 保留一位，我们可以去尝试一下更改一下，他会把内容也给他改掉啊，注意看一下这里的内容啊，就已经变掉了啊，要注意一下保留小两位小数也是一样的， 他这里只是数据上的一个变化，就是呃，他的一个内容啊也会发生变化，大家通过我们的一个对象特性去修改他啊，就不用我们这里的一个制高啊， 就不用在这里面去修改这个啊，通过我们这里的一个对象特性选择相应的一个文字啊，去调整他的一个大小，大家就注意一下这个操作，你学会了吗？关于软件的其他使用问题，请在评论区留言。

成功如何统计出场地内各高层范围的分布情况呢？我们采用三维场地下地形数据分析来帮助我们实现数据统计，具体我们的软件中操作一下。 好，我们来看一下桌面这个数据就是我们需要统计啊，里面的这种不同的开挖高度的一个范围图啊，我们来看一下，那么这样的一个操作，我们首先在我们的三维场地下啊，当我们这个数据是事先已经给他导入进来啊，包括这一个 我们计算的一个红线范围啊，这个是我们的一个场地的一个红线范围，在我们三维场地下，我们首先要给他生成我们的一个自然三角面模型啊，这里要注意一下，这里有一个自然三角面模型， 如果说你是导入的设计数据，你就生成设计三角模型啊，这个要注意一下三角面，好，我们选择选择过后，下方有相应的一个提示啊，一个是选择我们 一个范围线啊，绘制范围线或者是全部数据生成，我们这里也就事先绘制好的，我们就选择 s， 选择我们的一个范围线啊，这个注意一下，我们选择这个边线啊，点右键啊，点左键确定 确定以后啊，正在建立我们的一个三角网啊，只是上面这里的一个三角网已经建立好，同样我们在三维场地下啊，这里面有一个自然地形分析，我们选择高层填充分析啊，这个一定要注意一下，我们是选择 高层填充分析啊，选择过后，他让我们选择我们的三角面，你也可以直接拉框选择，也可以输入这个 or 啊，输入这样的一个全部啊，我们这里就拉框选择一下啊， 选择我们的一个三角网啊，这里面其次有单段高层填充和多段高层填充啊，单段呢，他只能够填充某一个指定的区段，多段呢，他是可以 分成多个啊，我们就选择多段好选择过后啊，他这里面有自动统计出我们的一个高层的一个范围啊，在我们的这个区间范围内有多少，比如说你需要指定某一个区间范围，你也可以在这里录入他的一个相应的信息啊，我这里就没有去录入啊，我们来 设置一下啊，比如说我们这里的间距，我们按每隔五米统计一个区段啊，你这里来注意一下，我们按每隔五米点列表啊，后面的一个颜色来，可以对它进行一个更新一下啊，这里面的颜色我们可以点颜色啊，棋子颜色， 其实颜色我们这里比如说我们起始的一个起点的颜色，我们选择一个绿色啊，都是可以的，你用软件默认的也可以啊。好，后面这个颜色比如说我们比较高的地方啊，或者是最高的地方，我们用红色，那么这里输入过 过后，我们点一下这里的颜色更新啊，他就会根据我们的一个啊对应的一个范围，而我们选择的颜色进行一个变化啊，这里注意一下。好，我们点这里的一个渲染模式啊，直接点确定啊， 注意看一下啊，相应的这个数据啊，就已经给他生成出来啊，注意看一下这里的一个颜色啊，和相应的一个面积统计，他是从下到上啊，比如说第一个三三三点七八到三三八啊，这里面基本比较少啊， 后面的这些面积会逐渐的一个偏多，我们是每勾五米进行一个区间范围的一个统计，但我们也可以给他变成三维状态下，我们来给他看一下啊，我们可以在我们的三维场地下啊，这里有个三维视图，我们可以来对他进行一个查看啊，看一下他的一个三维形状啊， 电脑有点卡顿啊，等一下啊，因为整个数据量啊比较大，我们来看一下啊，啊，是这样的一个形状，我们可以对他进行一个着色分析啊，可以来看一下啊，相应的一个颜色变化。 切完过后可能要等一下啊，我这个电脑配置要差一点啊，这里我们可以切换它的一个着色的一个形式啊，注意看一下 上面也有颜色的一个附着啊， 那就注意一下这样的一个方法，通过我们的这个三维场地下啊，这里面有一个 啊，自然地形分析里面的高层填充分析来实现我们不同的啊，开挖高度的一个各自的一个统计，他的一个面积是多少啊？都是可以给他 统计出来啊，高层范围和对应的一个投影面积啊，大家就注意一下这样的一个方法，这个操作你学会了吗？关于软件的其他视频问题，请在评论区留言。
