vivo x5prod拆解教程

上海的粉丝朋友看看我抖音作品里有维修过这款手机，说他也有一台这样的手机，摔黑屏了，要记过来换一个屏幕。这个角度强光下能明显看到内屏已经摔裂了。 接下来安排维修。感谢老铁的信任与支持。

同城小姐姐的手机被摔黑屏了，试问了几家都没有配件，这款手机一五年上市，距今已经七年了，市场上配件已经很少了。我说 我可以帮你订货，应该能订得到货。小姐姐说，好吧，手机留这里，你帮我订货吧。 拆机发现原厂的俄罗斯标贴还没动过，也就是说七年了，这台手机第一次维修哦， 专机前先测试一下， 工作量比较大，比较费时间，视频十五倍加速快进。感谢观看。

this is our party we can be a really this is our party this is our party we can say what we want this is our party it's so party we can save we both it's so party we can meet we it saw a party we could save a people it saw a party with the deep people is so funny with disabled people 啊啊！ this saw a party because they were people they saw a party with the people people 耶耶！ this is our house this is our food we is so part of the game is so hard in the disabled week 啊啊 啊啊啊！ this is our party with the saber people this saw a party with the people people yeah yeah！ 你知道 is so part of the casable people we can do what we want to song we can sing if we want you it's my song i can sing if i want you 呀啊呀。

河北邯郸的老铁寄修一台 vivo 叉五 pro， 老铁应该也是刷到我之前修这款手机的视频才寄修的。 话说手机打包的是相当的严实。那家是左一层右一层，左一层右一层。哈哈哈哈。 感谢老铁的信任与支持。

之前说过，维修界有个怪现象，就是某个时间段内都是集中修同一种问题。这种现象今天再次得到了验证。这三台机都是前后屏碎了，都是 配件也都到齐了，今天统一安排上哦。 现在先来安排这台粉丝机修的叉五 pro， 内外屏都碎了， 剑已摔变形了。 这款手机二零一五年就上市了，距今已有八年的悠久历史。哈哈哈，所以粉丝叫我送一张膜， 不是送不起，我是真的找不到啊。其实还是比较喜欢修粉丝机修的机子，哈哈哈，因为可以按照自己的节奏来维修，没人在旁边盯着你，催着你干活， 心情比较放松，比较愉悦。哈哈哈。拥有一个好心情，但是往往会比较顺利。 在这样的工作环境和氛围下，指定能把你的手机安排的清清楚楚，明明白白，真真切切哦。哈哈哈哈哈， 变形的按键也给搞好了，重点是免费的，哈哈哈。如果机主刷到这条视频，给点个赞吧， 还有以后少砍点价。哈哈哈哈哈，放心，留机定配件的这三台也一起安排好了， 感谢你们的信任与支持。

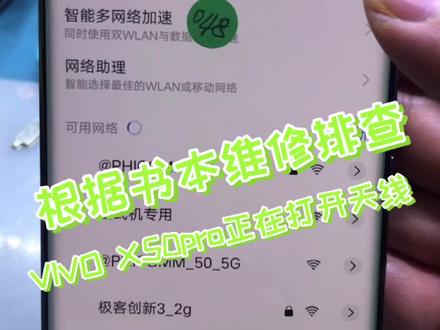

好，我们现在这里有一台 vivo x 五零 pro 啊，然后呢是修信号部分的问题，那现在呢，我们来看一下啊，插卡呢是有信号格啊，这个标志出来，但是没有信号，像这种呢就是肯定是有基带的啊，呃，然后呢没有信号，这个时候呢，我们拨打一个啊幺幺二， 我们来看一下，这个时候呢就是正在打开天线开关，因为这部机器呢是 vivo 的，所以说他采采用的结构呢，是高通的一种视频结构，所以说正在打开天线开关或者是关闭飞行模式，有这种提示的是高通最典型的一种这个故障现象啊，也是最常见的啊， 像这种呢，我们这个时候呢，就配合我们的书本来看一下，来看一下这个机器要怎么进行维修。好，我们拆下主板呢，对这个主板进行观察啊，然后呢这个射频呢，上家兄弟是有做过更换的，然后这部机器呢是有机带的，然后这个射频呢，他采用的呢是肯定可总线，所以说在这里啊，呃，有机带 来看一下这个书本当中写的啊， cpu 和我们的射频啊，那个接待 cpu 和射频之间采用是 q 令和主线的，你射频出问题或射频不装都会导致无机带，那么我们这部机器他是有接待的，就说明射频的工作条件是具备的，否则的话呢接待是没有的，所以说再再再加上的兄弟更换过射频，射频在这里就不用考虑了，那接下来我们就要考虑射频电路其他的原件， 证明电路其他的原件在这里呢，还有哪些呢？我们首先要先了解这个这部机器他的射频是属于什么架构的？好，我们来看一下，这里呢有一个功放，这里有一个功放，就就两个功，两个功放啊，所以说在这里呢他是属于新型结构的。好，我们来看一下新型结构是什么样子的呢？就是 我们的这个接收通路和发射通路在这里呢，接收是从天线到天线开关到低造成放大器到射频发射的时候呢，他是从射频直接到天线开关，因为这个天线开关是带了有功放的，所以说在这里呢这 就是最典型的啊新型结构，所以说在这他的原件非常少，就只有什么两个对应的天然开关集成功放啊，然后一个缔造成放大器，然后一个射频，然后我们来看一下啊，这是低频的天然开关代工放，这是高频的天然开关代工放，然后呢低噪声放大器，然后到射频 啊，所以这就没了，所以说呢这是最最新结构的啊，就是新型结构的这个试机的一个射频电路。那我们在排除了这个射频 ic 以后，所需要排查的原件其实就只有几个呢？就只有四个啊， 就只有啊，大的原件就只有四个了啊，那接下来呢，我们首先先考虑一下啊，就是这个大的功放带天开关的啊，我们来把它做一个，对他做一个测量啊， 好，我们呢当我们拆下这个低频的天开关带功放的时候呢，这个时候我们就惊奇的发现啊，这个功放上面掉了很多个点啊，所以说在这里呢基本上问题呢就找到了。那接下来呢，我们把这个功放做一个更换，然后呢再来做测试， 低频的天开关带功放以后，大家看一下啊，这个信号就出来了啊，然后呢这个时候呢，我们拨打一下幺零零八六啊， 欢迎致电通话是正常的，然后这个时候呢，虽然说是有信号了，也可以打电话了，但是这个时候呢，我们来看一下啊，这个信号偶尔还会跳水，同时呢他是没有四 g 的， 我们现在的设置是四 g 设置啊，但是呢他是没有的，没有没有四 g 啊，所以说在这里呢，就是这个时候的故障现象，就是有二 g 无四 g， 所以这个机器维修应该是比较波折的啊， 那有二级无四级的没关系啊，打开书本对应章节有二级无四级啊，这一个章节我们来看一下，在今啊，这个不是经典结构，这个是新型结构啊， 新型架构下面呢 lb 啊，就是低频的主机天线开关和高中高频的主机天线开关是分开的，同时呢天线开关又集成了对应的功放，当这个 中高频的天然开关损坏后的工作条件不满足时，就会造成呢有二级无无四级。然后我们根据书本的描述的我们的排查方向呢，就是去查这个中高频天然开关的工作条件和芯片自身啊， 工作条件在这里呢，其实就是供电和总线，你看供电在这里最重要的供电呢是 vip， 这个出问题就是直接正在打开天线啊，然后呢一点八伏出问题，也是正在打开天线，那唯一有可能出问题的就是功放供电，但是这个功放供电呢，我们来看一下 啊，他和二级的啊，这功放供电呢，他用的是同一路啊，所以说在这里呢，我们移动二技能用啊，只有一种可能呢，就是这里有断线啊， 只有这里有断线，除了这里呢，其他的功放供电是不可能会出问题的啊，否则的话你的二级也打不了啊。那然后呢，接下来我们就是要去查这两个元件啊，是不是有什么问题，如果没问题的话直接换芯片就好了啊。那接下来我们在小文件下面观察一下我们这个点位图呢，找到了对应的这个， 嗯，电阻啊，这牛电阻就在这里啊，这里一个这里一个，然后呢结合实物主板啊，这里一个这里一个啊，非常的完美啊，所以说在这里呢，呃，这辆电阻没有问题，那在这里就只有更换这个芯片了啊，那接下来把芯片做个更换，看问题能不能解决。 高频功放啊，带天然开关的做了一个更换啊，这个呢是七七零四零啊，好，更换完了之后呢，现在呢基本上啊，这个双四级都出来了，看到没有啊，所以在这里呢，基本上啊都是按照这个来的，那接下来我们拨打个电话试一下啊， 秒进，欢迎致电啊，中国移动，中国联通，中国电信啊，中国电信看一下，欢迎致电， 那这个问题就解决了啊。嗯，那这个呢，就是对照着书本啊，从正在打开天眼开关到有二级无四级，整个的维修流程，基本上我们的书本啊都有相对应的解释啊，兄弟们，那个需要书的啊，可以抓紧时间联系啊，书本剩的也不多了啊。

那么废话不多说啊，本期视频我们就来好好的解析一下 vivo x 零 pro 这个 vip 摄像头，这项技术在经过我试用之后，我可以这么说，这应该是从手机上出现光学防德以来的最大一次技术核心了，并且这项技术可以说是手机上空间紧凑，高度机身化和高科技含量这几个特点下最好的结晶，这项技术出现手机上真让我非常激动啊。 那么本期视频我们就来结合实测，看看这台 vivo x 零 pro 的独门秘技到底是怎么回事吧， 非常感谢 vivo 提供手机进行测试，大家现在就看到这些视频完全都感谢微博，他们对于 x 五零 这次微云台结构特别有信心，那么我们今天就来好好研究一下这个微云台结构，看看这种四十代防抖技术的惊鸿一瞥吧。那么咱们也废话不多说啊，首先来看看这个微云台拍视频到底有多稳，这个就与小米十 pro， 华为 pc 零 pro 加我们首先对于普通模式都开启四 k 六十针，都使用主摄进行拍摄， 那么接下来对比一下剧烈晃动的情况，都可以超级防抖，外面这个模式啊，就开回压力板第六十针 可以看出效果确实在这摆着，对于日常拍摄 vlog 来说呢，别在 默认录像模式就不够稳定了，如果我这还是工程机版本，在赤脚切换的时候呢，衔接还不是特别顺滑，正视版应该就会修复这个问题。那么为啥录像时候房总能有这样的表现呢？是不是为我的防抖算法又立功了呢？我们看看完全没有算法防抖的拍照界面就知道了，兄弟们接下来不要眨眼，扶好下巴。这是华为 ps 屏售价的最大防守角度， 这是小米 super 的是不是还不错？这是 vivox 的， 可以看出啊，这个角度真是大到夸张啊，真的，我第一次上手，我这个下巴一直没合上，这种震惊的效果不上手真的很难体会到，稳的跟假的似的。那么超级稳定的另一个表现就是夜景的防抖效果了，咱们先看看夜景视频，都开启 四 k 六十吨， 这里不太清楚是为啥小米这个四 k 路灯这么暗啊，完全没有可用性， 三十升有没有问题？可能是这个视频的最大 iphone 性质比较低吧。而华为和 vivo 对比的话呢，华为手机上更亮了，夜景亮度没人能和华为比，但是华为呢，也出现了比较明显的就果冻效应，地上已经全部花掉了。 vivo 可能依然非常的稳，但是在亮度为王的夜晚，华为的视频综合来说呢，会更好。那么接下来就是看看样装的表现，都是在自动模式下开启 ai 识别进行拍摄 夜景，像这样刚刚呢，都只是自动模式，如果要体验微云台倒酒倒大用处，还得打开专业模式。手动长曝光 六张照片啊，是我单手手持拍摄出来的，你们猜曝光时间多长？我告诉你，曝光时间为四秒，单手四秒曝光 ico 八百，这种情况下成片率我能有五成以上，我用普通 os 手机双手握持也很难达到两秒不糊。那么如果是双手握持 vivox 零 pro， 在深呼吸，在呼出四分之一气体时屏住呼吸的拍呢？ 这张照片是我手持十秒拍摄出来的，当然此时的成品率非常低啊，大概就有十分之一，但是这正是我从未在任何其他手持设备上见过的表现，所以我觉得发布会上说的太保守了，一般人我觉得手持一秒都基本不会糊，而且我觉得还是工程机的版本最小，朋友角度还没有优化到极致，我返回之后啊， 他们说后弦会继续优化，就这已经有这种表现了，所以我觉得结合他这么大方的范围，所以未来算法的进一步成熟。单张照片手持两秒曝光，我觉得应该没有任何问题， 可能这样还会反过来倒闭摄像头，把热灶冲向底好。那么为啥微有的微云台效果这么好呢？微云台和 os 有什么不同呢？网上有很多人都讲过他的原理，但是有些是讲错了，而且讲的也不够仔细，我仔细研究一下。下面是他的原理，一会会配合拆解。讲述 咱们手机上目前的硬件方的解决方案。主要就是 os 啊，也叫光学防抖，它的原理就是让劲阻相对 cmos 进行运动，抵消抖动，根据运动的方向不同，可以分为平移式和移轴式。顾名思义啊，移轴式就是让劲阻相对 cmos 化妆倾斜，这样会导致 cmos 边缘画质崩溃，现在已经被完全淘汰了。 当年 hc 万就这种 os， 那也是七年前的事了，当年我还在上初中，而现在用平易式呢。按结构原理就可以区分为三种，悬丝式、滚珠式、 sm 式， 学子适合 smv 式，虽然都属于平移式，但是实际上运动的时候是会发生倾斜的，这样边缘画质会有影响，也就是你拍照的时候啊， os 发挥作用可能会导致边缘画质下降，而这就是滚珠的核心优势。之前我们在小品视频里面就说过，滚珠式几乎不会有替我导致这方面裂化，就 汽源就是滚珠的加入，让进锁运动有了固定轨道，那么这就是目前所有的 os。 现在 os 面临的问题是什么？首先第一点就是就算透气不会把人清洗了，但是透气边缘的画质依旧比较差，这样依然会导致画面边缘画质下降。第二点就是 os 补偿角度很有限，你如 如果要为了很大的补偿角度，就得设计究其巨大镜头模组，这样呢根本不现实，目前主要的 os 补偿角在零点八度到一点三度之间，只能说是江江够用，还没有达到小康。第三点就是 os 呢，虽然镜组是平移的，但是修正的却是机身扭转的抖动，这就导致啊，你在近距离拍摄平面物体的时候，修正完之后交平面 并没有对齐，所以你会看到画面中心很稳，但是四周抖动很大，画面可能会出现有些清晰有些模糊的情况。未来呢，随着 c 末虽然越大，移动镜组难度也是越来越大的，因为镜组是一个三维物体啊，把它类比成一个圆柱体的话，那么底面积变成两倍，体积就要变成原来的四倍，所以 比较好的方式就是未来竞组活动 cmosow， 这就是目前概念上很火的三十 os， 不过这个难度是尤其的高，现在我也只是简单的了解了一下，未来等出现具体机型再详细讲解。而 vivox 五零 pro 的微云台技术和以上所有的东西都不是一个次元的，甚至可以说他比还没有说的三十 os 都要好， 他实际上已经跳脱出了传统 os 的范畴了，和手机云台是一个道理。使用云台方的时候为什么效果那么好呢？因为是云台控制整个手机进行运动的补偿，也就是说补偿的是整个摄像头模块，所以你会看到即便是没有 os 的手机，用上稳定器也会非常的稳定。那么 们有没有什么办法把这项技术集成性小小的手机里面呢？有，他就是 vivoxolin pro， vivo 通过把镜组和 cmox 封装起来，让他整体移动就实现了我们测试到这么好的效果，他区别于 os 摄像，摄像头里面的某个部分同而 上整个摄像头一起动，所以呢，它的效果理论上和云台是一样的，没有通过特殊的结构让净土实现了直接在 y 和 b 上的寻找运动，这是 os 无法做到的，自然也就没有翻过我们说的那种中心和四周防抖效果不一样的问题，既不会遇到边缘画质下降，又能带来更好的防抖效果，这种结构可以说是防抖最理想的。其实类似的原理呢，也有在一些低于上面。这 这个位是看了报道撩哥的视频才知道，确实不太用相机。不过需要注意的是啊， vivox 零破的摄像头只能进行 y 和 p 两个轴上运动，也就是没有传统 os 性组在 x y 方向上运动的能力。我看到有些媒体朋友说啊，这种结构除了能让镜头模组在 xy g 这三 轴上之间运动，还可以围绕胸两条轴进行旋转，实际上算上 g 方向的对焦， x 零 pro 是能让镜组在 eyp 三个轴上进行运动，这个是要注意一下的，不过就原理来说，除了目前这个结构损伤体积太大，后续可能还要继续精简优化之外，真的 挑不出什么毛病来了。如果后期能继续优化，把防抖精度和灵敏度继续调优，那么这就是目前所有防抖解决方案中最好的，并且我认为没有之一。那么接下来上拆解，我们一起解析一下 vivo 的这个微音台结构到底是怎么样的。 首先关机后取出卡托，对手机下部加热，取下后盖， x 零 pro 的后盖没有排线，和主板相连，可以放心拆卸，拆下无关组件。 看到摄像头了，没错，这整个模组只有中间这一块是摄像头，其他的都是给他防抖的组件，所以你也可以想想 vivo 在防抖上下了多大的功夫。取下摄像头，我们首先啊用镊子看看镜子的一种情况， 这件视频里面我们看到普通 os 镜组是可以运动的，但是 x 零 pro 前面说过，他的镜组是旋转运动的，看起来有点像在摆头，运动方向上也能明显的看出不同来。 那么这个摄像头外观看起来非常的特别啊。首先就是形状很不一样，上面这个看起来是另一条排线，为啥这个摄像头有两条排线，下面这个看起来是排线的某种设计，那么他们到底是干啥用的呢？别着急啊，我们现在来拆解， 那么咱们首先还是喷上解药剂啊，用刀片把周围的胶刮掉，整体推出来，这样就看到上头文体了。撕开铜箔，我们直接就把顶上这条不明排线取下来了。原来这是单独给微云台的线圈供电的排线，而 这个我还是第一次见到。单独给防抖安排一条排线的设计，想必是因为马达的驱动力不可同日而语了吧。重点来了，这个是什么呢？其实我们把皮皮胶拆掉就会发现这个呢是马达的驱动 ic， vivo 把它放在排线的背部，也算是节约空间了。那我们把 防抖线圈拆掉，就看到里面是这样的结构了，经过建模大家应该能看的更加清楚。 那么这么特殊的运动模式，什么样的马达才能驱动呢？其实 vivo 这里用到的马达和我们之间觅食视频里面讲到的对焦马达是一样的，所以他的司机是这样排布的，当然多级冲刺怎么能忘了呢？ 另外我们在拆解这个磁铁的时候，发现它内部还有一块钢片，而对应线圈的外侧其实也有一块钢片，也就是说这个结构其实是钢片线圈磁铁钢片，两 两块钢片中间夹着磁铁，这是干什么呢？不知道大家记不记得我们在小学二年级学过的磁鳄，这两块钢片就实现了磁鳄一方面把内部磁力加强，另一方面又降低了磁力外线所带来的干扰，不得不说是一个很机智的设计。那么防抖我们讲清楚，他是怎么样实现对焦的呢？我们继续拆解，其实这时候就可以看到对焦呢， 这个摄像头自己实现的，我们再把真正的摄像头部分拆开来，可以看出啊，对焦实际上用的是一个滚珠马达，滚珠式的优势就是光路不会向对 cmos 发生倾斜， 那么这里看到这么小的结构居然是滚珠式 f 马达，实在是非常意外了。那么既然是滚珠式多级冲磁补墙钢片就不用说了，特 特殊的是这个磁铁他并不是一整块的，而是分为了左右两块，为啥要这样做呢？其实在刚刚的防抖线圈中间，你会看到一颗传感器，他叫霍尔传感器，通过检测磁力线来实现马达的闭环控制， 这个原理弹幕可以打出来。而这颗 f 对焦线圈实在太窄了，中间放不下霍尔传感器了，怎么办呢？ vivo 就把它放在了线圈的左边，而且由于霍尔传感器比线圈更厚一些，所以就配了一个薄一些的小磁铁专门来为他服务。也就是说，其实 vivox 零 pro 的对焦和防盗码他都是一样的运动模式，都是线圈和磁铁相互平移，我们一般叫 直线电机，所以可以说 x 五零 pro 摄像头采用了三颗直线电机。而在最底部就是这次 vivo 采用的二分之一寸底四千八万像素的索尼 imax 五九八。比较大的升级的是 vivo 定制了新的 cfa， 提升了画面进光量，同时还在镜子上面采用了 f 一点六的大光圈。 那么以上摄像头部分就说完了，旁边这个位置结构是什么呢？其实很简单，他就是一点 fpc， 这样叠起来呈现比较蓬松的样子，目的就是为了不会束缚到摄像头的整体运动。 这个结构我觉得虽然很大开脑洞啊，而且 vivo 也定制了像零点零七毫米的超薄 ipc 这种突破常规的配置，但是我还是希望未来如果能有更好的解决方案，把这个空间节约下来就更好了。 那么今天我们看到了 vivo x 五零 pro 的微云台的全貌，它的效果、原理以及结构让小朋友们看的爽吗？爽的扣一，不爽的扣二。 x 五零 pro 这台手机啊，真的在防抖上是下作，真材实料的，我在网上找到这次 我微云台技术的发明专利，张耀伟本发明公开一种摄像模组，能够解决目前电子设备的摄像模组存在防抖性能不佳的问题，专利已经处在公式阶段，应该二零二二年之前就会获得授权。 x 五零 pro 作为传统的线下走量机型，却搭载了微云台上的黑科技，而且实际效果表现也已经非常不错。除此之外，这款手机的手感是比较好的，就算套上原厂壳，感觉也仍然很轻薄，这在现在是个很难得的特质。九十赫兹的曲面屏幕，外观设计上也很有辨识度，这样的摄像头仅此一家。 顶部这里未有，通过挖槽镶嵌进了一块透明的塑料名牌装在边框上，非常有新意。作为一台主攻线下的机器， x 五零 pro 微音台这样的黑科技不光是让我们感兴趣，也能实实在在的改变目标用户的使用体验，我觉得应该鼓励这种创新。如果未来更多走量机型搭载类似真正的黑科技，对行业的用户都应该是 x 五零 pro 毫无疑问是一台有黑科技的大众手机，有关其他方面的表现大家可以多多关注一下网上的测评。 x 五零 pro 已于十二号开售。好的，那么我是胜利。感谢大家观看了，也感谢 vivo 对本视频的支持，祝愿他们越来越好，那么我们下期再见。拜拜。

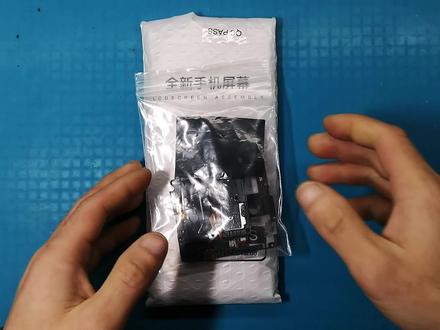

今天我们维修的是粉丝亲自送过来的一台 vivo 的叉五零 pro 加，他拿过来的时候，这个屏幕就已经被拆掉了，里边的配件呢也都是拆掉的，这个主板上方的盖板还有这个扬声器还有螺丝都拆掉了。 我们先给他把这个屏幕边框两边的胶给他清理一下，他这个胶也是后贴后打的 呃，好像是以前就更换过屏幕的样子。然后我们给他把听头网也刷干净，然后我们再打开后盖，他这个后盖肯定是拆掉过的啊，只是粘在上面而已， 因为他这个主板的盖子呀，扬声器都已经拆在外面了。拆开之后呢，我们把后边的边框也清理干净，还有他这个后盖上的胶全部清理掉。清理好了之后，我们拿 出新的屏幕，把新屏幕先扣到机子上去开机测试一下。按开机的时候，我发现他这个开机键也按不动了，这个按键好像被拆开过，然后手机也没有电了，插上充电器一点电都没有， 那开机键按不动，我们先把屏幕拿下来，我们先帮他把这个开机键修好了再说。 用刀片将开机键上方的卡扣撬出来。然后呢我们在外面按下开机键开机，先测试一下手机的功能和这个新屏幕的显示和触摸情况， 经过测试，这个新屏幕显示和触摸都没有任何问题。我们将屏幕拆下来，然后重新帮他把开机键安装好。他这个开机键按 不动的原因呢，是因为他这个卡扣安装的不对，然后我们保护一下后面的摄像头，再把他的前面的边框用酒精和无尘布擦洗干净，重新给这个屏幕的两边贴上双面胶。 曲面屏安装屏幕呢，一定要贴双面胶，将屏幕垫高，这样呢新的屏幕才不会在后面的打游戏的挤压过程中造成屏幕的损坏。 如果是薄的双面胶呢，必须贴两层。贴好双面胶之后，我们把新的屏幕上面的标签纸全部撕掉， 然后给边框一圈重新打胶。 打好胶之后，我们用无尘布将这个边框打胶的时候，留到框子下面的胶全部清理干净， 然后再去安装新的屏幕。安装屏幕的时候，我们先把排线穿过去，然后呢将屏幕的四条边对齐，因为这个曲面屏安装的时候呢，后面贴的有背胶，所以在对位置的时候呢，最好一次性给他对准， 因为你要没对好的话再去调整，那就比较不好调整了，因为后面已经粘住了，再调的话可能会导致屏幕的损坏。 对好前面的屏幕之后，我们把后面的排线扣好，然后呢将扬声器装回去，打好两颗螺丝固定， 我们先开机看一下手机能够正常开机，我们再去装主板上方的盖子，然后呢再去 打主板这个盖子的螺丝。 打完螺丝之后，手机也已经开机了，我们再次确认一下前面屏幕没有任何问题，手机正常开机了，我们再去给后盖一圈打胶， 然后将后盖重新粘回去， 然后将边缘挤出来的胶水全部擦干净。最后呢我们用橡皮筋给他绑起来固定，等待最少两个小时以上，等这个胶水凝固。然后呢我们测试一下屏幕，测试一下功能， 经过测试呢，手机功能没有任何问题，粉丝的这一台 vivo 的 x 五零 pro 加就已经完美修复了。 对手机维修感兴趣的朋友，想要学习手机维修技术的朋友随时都可以联系我们，随时都可以报名过来学习。

收到一台粉丝发来的 vivo x 五零 pro 的手机，这台手机是什么情况呢？他在正常使用的时候，然后手机就不开机了，拿到附近的手机店也修过，但是没有修好。 先将手机拆开，然后将摄像头用胶布给它贴起来，防止灯坏手碰上去，将摄像头弄花了。 拿下天线盖板之后，发现手机并没有被修过的痕迹，那么开机试一下。用专业设备给他开机测试，发现他的启动电流在一百多毫安就定住了，又是一台 cpu 故障的机器，那么我们将主板拆下来仔细的检查一下， 好家伙， cpu 部分的屏蔽罩已经被剪掉了，而且附近的一颗 ic 也被修过了，还有两颗大的滤波电容也没有了，不用看他的问题不会在这里。 那么刚才我们也用过专用设备给他测试，这台手机的问题就是他的 cpu 工作不正常，我们将 cpu 的屏蔽罩给他去掉，然后将 cpu 边上的边胶给他刮干净， 最后我们再将 cpu 给他拆下来。由于 oppo 和 vivo 的机器，他的 cpu 下面的蜂胶是很结实的，也就是说他的黑胶用的和别的手机的黑胶是不一样的，所以还是必须得用专用的工具给他刮掉。 不管是什么手机，在修的时候只要查准了故障点，那么他就很好修了。再将 cpu 给他重新织上高温芯，待会我们再来安装这颗 cpu。 将 cpu 安装好之后，这两颗被他去掉的电容我们还是得给他补上，因为在电路的设计中，这么大个的电容都是有作用的。在 所有问题都测试完之后，现在我们开始给他装机，再来做进一步的测试，手机的信号是正常的，五 g 的信号也是有的，打开 wifi， 打开相机， 再来拨打一个电话，测试 试一下他的听筒，现在这台手机所有功能全部都测试正常，我们可以放心的将这台手机交还到机主的手上了。

好，今天来为大家介绍 vivo x 五 max 手机一款换电池的方法。首先我们将手机壳手机的两个螺丝盖给拧开，我们可以 直接用手掰开，如果太紧我们也可以用工具把它给撬开好，然后 然后我们将有摄像头这一方的螺丝盖，下面有八颗钉子，我们按顺序将他们依次给拧下来，大家注意哦，拧的时候按顺序，然后按顺序排 捏好，这样方便还原 好。现在巴克罗斯都已经全部拧下来了，这时候我们将保护壳给取下来好， 然后我们看到手机的另外一方，我们将手机下面也是充电口这个方向的有三个螺丝钉给拧开， 同样按顺序放好。 好，这时候我们将手机后盖对准自己朝怀里一扣，然后手机盖就可以下下来了， 我们将手机盖放到一边，然后 好，这时候我们就来找到手机上的排线口，然后将排线口把电池扣下来，这样手机就断电了。大家注意一下，我这款手机是已经换过电池手机，如 如果是新的手机，我们就要打开后面的盖子，之后把主线板全部给拆下来，然后把下面的胶给弄出来，这样手机电池才可以拿的出来。好，大家看着我们现在手机电池已经很轻松的取下来了。 好，接下来我们可以换上我们从某宝买来的电池电池，新的电池换上去了， 好，电池同样的朝怀念的这个方向慢慢的往上放 好，这样电池就已经放好了。 电池放好之后，我们同样将刚才的排线口子给扣好，这样电池才完全放好了。好， 这时候我们就可以来检测一下手机可不可以通电，我们打开电源键，好，手机已经换好了，可以通电，这时候我们就可以 先将手机后盖给盖上去，大家一定要找准方向， 好玩， 我们这时候就可以将手机的保护盖给盖上去。好， 同样的这时候我们像刚开始开始的时候一样，将巴克罗斯按顺序给拧回去。 好，这一边我们已经给安装好了，下面我们把 电源键那一边的螺丝盖同样的方法给还原 好，螺丝都已经安装回去了，这时候我们将螺丝盖给放回去，我们先放有摄像头的， 这边的，这个一按就进去了，非常简单。另一边用同样的方法，好， 手机已经完全安装好了，这是我们同样再来打开电源键试一下，好，手机非常流畅，我们的手机电池就换好了，大家掌握好方法了吗？欢迎点赞关注哦，我们下期再会。

今天讲解的型号是 vivo x 六零，自己能不能换电池？换电池难不难？对于新手小白无需太顾虑，老人小孩手残党直接去维修店，虽然价格贵了一点，但是找就近的门店更方便更快捷。换电池真的很简单，很简单， 需要专业技巧，看一遍视频不懂，重新再复习一遍。拆机这三个步骤，如何用刀片切开后盖玻璃的缝隙？第二， 扭螺丝，拆卸挡板，取下电池。第三，安装电池。安装挡板，扭上前部螺丝，基本的步骤就已经完成了，接下来进入实操拆机环节，全解 vivo 叉六零电池拆机安装教程，手把手教你如何更换， 更换电池前要将手机断电关机，避免电流过大损伤。机板后盖的四周贴有双面胶，贴在这个背面的中框隔板上面。 不管是换屏幕、换电池、换任何配件，都需要拆开背面这个后盖。刀片是从背面后盖的缝隙切入， 我们使用刀片在底部，在底部充电口的方向，用刀片的刀尖在边角的位置抖一抖，推进去，只要重复两到三次，慢慢的一定能切出，一定能切开后盖的缝隙。 抖一抖，用力推进去，已经切开后盖玻璃的缝隙。刀片的深度要五毫米以上，两到三毫米，可能刀片的刀尖会被四周的双面胶粘住，这样的话滑动会受阻力。 将手机放平放到桌面上，然后再慢慢的滑动 在边角的位置。刀片是不需要拔出来的，我们只需要慢慢的转个半圆圈， 一点点慢慢的转过来，慢慢的将刀片拉直，继续往下滑。 整个后盖的四周是有一点轻微的幅度，刀片有点斜面，贴着这个幅度慢慢的滑动， 在这个边角的位置是有开机排线的，我们刀片滑动的时候一定要小心静电，贴近后盖， 为了安全可以使用这个拆机卡片 代替这个刀片，在按键 这个位位置慢慢的滑动， 叉七卡片就比较费劲，比较费力， 使用刀片就比较快，比较锋利，滑动的时候速度就很快， 但是在这个位置按键位置一定要控制好 边角的位置，跟刚才的手法一样，慢慢的转个半圆圈，转过来之后刀片慢慢拉直，继续往下滑动， 转半圆圈慢慢拉直， 可以跟刚才的操作方法一样，将四周的双面胶重新再分离一次， 用指甲扣住后盖的缝隙， 再塞住拆气卡片。 拆开后盖玻璃之后，我们要拆卸电池， 拆卸电池需要取下主板固定挡板，电池的作者压在这个固定挡板上面， 还有主板的连接排线压在电池下面，有部分手机主板连接线是压在电池上面，但是压在电池上面也好，下面也好，其实他的方法都是一样的，只要把这个固定挡板拆卸下来，扣开电池座，扣开主板连接线的座子之后，就可以把电池拆卸下来了， 切记上面有一个白色指点，我们拆卸螺丝的时候一定要把它捅破，下面也是一颗隐藏螺丝， 只要这个固定板板没有办法拆卸，或者某个位置抠不出来，就是某个位置上面还有螺丝，没有拆卸里面是没有任何方法和步骤的，就是把螺丝扭干净就能把板板拆卸下来。 不管是换电池换屏幕，其实都是相位比较简单的换屏幕，我们只需要从这个四周把这个屏幕切出来，然后屏幕的排线是穿到这个底，穿到这个底部同样是扣开排线就可以了。 这个主板连接线是压在电池下面的，刚才讲过，如果说是压在电池上面才做，方法一样的，直接把那个两根主板连接线抠开就可以了。抠开然后翻开，然后再抠开这个电池做 就可以拆卸电池了，主要是掌控如何拆开后盖，然后在拆的过程不要切断到这个开机排线， 基本上就是成功了。 把电池两边的透明胶撕开， 一个手握住中框，一个手捏住立式手把用力拉动， 把旧电池拆卸下来， 装上一个全新的加力般电池。 这个电池胶的背面膜， 将电池手把对齐电池的边缘， 电池手法直到正面自动弹出透明膜。撕开透明膜，将电池放入电池槽。 排线需要调整好位置，电池的主板座扣到主板座子上面，扣好电池座，要将排线捏塌一点，避免座子出现反弹。 将固定挡板装到主板上方， 装上挡板，把上面的所有螺丝扭到挡板上面， 按住电池排线的位置。 电池和挡板都安装完成的情况下，我们要进行开机和充电测试，当开机能够进入画面，充电也没有异常的情况下呢。电池的安装已经就是到了尾声了。 接下来装后盖带有针筒的胶水，中宽的四周点满胶水，或者后盖的四周点满胶水，两个方法二选一，玻璃后盖 可以，中宽的四周也可以，我把胶水点在背面，中宽的四周，胶水不需要多，只需要薄薄的一小层。 部分机型这上面是带有无线充的，其实拆机和方法和流程都是一样的，有无线充的就翻开无线充，没有无线充的就翻开这个隔热膜，只要把螺丝卸完之后，一样是翻开，一样是扣开挡板。 胶水上完之后，我们需要等这个胶水四周表面处于一个半干的状态后盖盖上去的时候才不会出现漏胶或溢胶，或把胶水渗透到里面某个位置。 大概有个一分钟的时间，我们把这个后盖玻璃对准背面中宽的边角位置，慢慢的把它捏下来，将整个后盖的四周对准对齐， 然后用橡皮筋捆住。 胶水是慢性的，大概需要三到四个小时才能固化，所以我们需要等三到四个小时之后，把这个橡皮筋拆卸，然后用个湿纸巾把四周的一个残余胶啊或者胶水啊污染点啊全部擦干净，然后就可以充电，充完电就可以使用了。 今天讲解的 vivo x 六零电池茶几安装教程到此结束，谢谢大家的观看支持！

小丑 大家好，这里是科技，我是张志玲。今天呢给大家分享一台 vivo x 五零 pro 的拆解。先取出卡托 双卡，并设有红色防尘防水胶圈，对背部加热，拆卸后盖瓶刀口从底部向上挑起一点缝隙，接住拆机片，沿四周划开 外圈白色的胶非常给力啊，用拆机片这么去划，它还能保持完整对应电池和 nfc 线圈的位置呢。填充了两块田字形的缓冲泡棉，镜头外圈也都设有缓冲泡棉保护壳呢，是金属材质，整体结构还是三段式？不过随着影 像技术的提升，相机区域占用的位置也随之变大。主板部分也是越来越紧凑。先拧下所有的螺丝， 取下盖板，盖板上集成了 nfc 线圈、闪光灯和后置传感器为同一条排线，断开电池、屏幕排线和所有天线。主板上还有两颗比较大。
