嘉佰达保护板17串改16串接线方法

这个电池是之前修过的，现在又拿到我这边来了，十七串，有一串坏了，降串降成十六串，用线跳线过来的， 中间这一串鸡儿已经拆掉了，但是电池还在上面，用的是一个加百达的保护板。我也是学到知识了，加百达的十七串的保护板还可以降串降成十六串， 这也是一个前辈修的吧，我之前不知道加百达的还能降串使用， 现在把这个线重新焊上就好了。

大家好，下面我们来连接这个保护板的线，我们将这个均衡线套上这个玻璃丝管，能增加他的绝缘强度。首先呢我们来焊接这个负极的导线，大家在焊接的时候一定要注意，不要把顺序搞错了， 这个位置呢是总负极，下面再来焊接 b 一， b 一，接到这个位置，我们也给他套上这个玻璃丝管， 下面我们来焊接保护板的连线，因为我这个电动车呢电流不是很大，所以说就用一根导线就可以了， 因为这个线比较粗，四十瓦的地老铁，然后有点费力，所以说我选择六十瓦的地老铁来焊接， 由于这个导线 比较粗，烙铁功率小，一会我们用这个燃气的喷枪再给他加热一下， 下面我们把这个正极的导线也给他引出来， 这一根呢就是均衡线的电源和最后一串， 现在这个均衡线和这个输出的连线就已经接好了，然后我们再来测一下 这个插头，这个电压一定要是递增的，不要接错了， 我们将这个万用表调到二百伏这个档位，负极呢直接连接 电池的总负极。然后再来测这个保护板的接线断子，第一个黑线应该是零，第二个三点四， 六点九，十点三，八十，三点八 十七，二十二十四， 二十七，三十一，三十四， 三十八，四十一，四十五，四十八， 五十一，五十五，五十八，这个是电源也是五十八，说明这个均衡线呢没有接错，在确认没有接错之后呢，才再连接这个保护板， 下面我们用这个弱水管把这个导线焊接的部位给他做一下绝缘。

那这款是我们的八串的保护板啊，我们在接线的时候，这个排线我们先系好排线，然后再插保护板啊， 我们在接排线的时候，呃，一定要从这个黑色这个负极，然后一直往上走，这样一串一串的往上接啊，一定不能接错。然后我们这个黑线是第一根就是负极，然后接接我们的电池的负极啊，接负极， 然后红色这一根就是接我们的电池的 b 一啊， b 一， 这个白色就是接我们电池的 b 二就是第二串啊， b 二，这个红黄色就是接电池的 b 三啊，第第三个，然后这个橙色就接电池的 b 四 啊，第四串这个绿色接电池的 b 五，呃，第五串这个蓝色接电池的 b 六，第六串 这个紫色接电池的 b 七啊，这是第七串，最后一根就是灰色，灰色就是接电池的呃，正极，接电池的正极啊，这个不能搞错啊。然后接好正极之后， 这里你输出或者是充电的时候，他还需要一根正极要接到电池上面去了，这个排线他只是一个采样的，一个采样检测这个电池的状况的一个信息，然后再传输到保护板上面去的。所以说你在输出的时候一定要搞一根大一点的正极的线给设备或者是充电用。 然后我们接好了排线之后，先检查这个排线没有接错的情况下，然后我们再插到保护板上面去啊，把插上去，插上去之后我们还需要一个 呃负极，就是从保护板上面去接到电池的负极上面去，因为他要连接起来嘛，连接起来，因为有三个端子，最好是用三根线合并成一股，然后再接到我们电池的负极， 他在输出的时候是经过保护板的莫斯管啊，然后再流过去，然后输出的时候就是变成批批复，输出的负极就是用这个批复啊，然后充放电的时候也是用这个，他是充放铜口的， 重放通口，呃，负极，输出的负极，然后跟这个正极充电，饭店都是用这这这这两个啊正负， 然后我们在接好的情况下，好，我们就呃给他充一下电，给他激活一下这个板子，我们充电的时候我们我们用的这个测试的电源就是二十九点四伏的电源，我们把它夹上去，我们脚正极，脚负极啊， 这个情况他是在正常的充电啊，正常的充电，因为这个电池没有满电的啊，他正常的充电状态，我们再量一下他的保护板出来的电压是多少伏啊？ 我们量一下它的电压啊，这个是蔬菜 出的 p 负的呃，负极，然后我们再量一下呐，这就是经过保护板之后的一个电压出来二十六点三二伏，我们再量一下这个电池的没有经过保护板的电压，看是多少伏， 那这是电池的负极，这电池的正极那都是一样的，二十六点三二，说明他就是没有问题的啊。 测完之后我们接设备的时候就接把接上去就可以用了，充充饭店都是一呃，就都是这两个啊，黑色，红色啊，就是这样，这是正正确的接线方法啊。

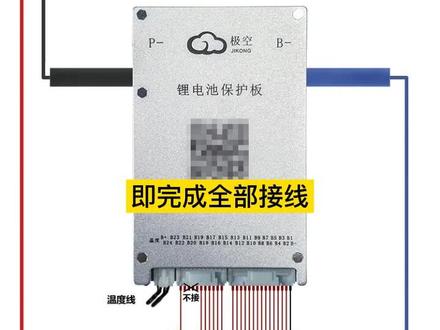

安装保护板之前，电池需要匹配好，如果电池已经是充满的，请放低电压。电池要先串联好。 先用黑色排线 b 剪接电池总负极，然后用 b 剪左边的红色排线 b 一接总负极，那串电池的正极， 也就是编号一的电池的正极，再用红色排线 b 二接编号二的电池的正极，以此类推，直到红色排线 b 二十。接好编号二十的电池的正极，然后跳过红色排线 b 二十一至 b 二十四，用最后那根红色排线 b 加接电池总正极 好排线之后，用万用表测量排线电压。黑色探针接排线 b 减插孔，红色探针依次测量 b 一、 b 二、 b 三至 b 二十的插孔，电压依次递增，再测量排线最后一个插孔，如果电压与 b 二十测得的电压相同， 则排线接线无误，即可插入排线。将保护板臂减接到电池总负极，充电器或者负载的负极接到保护板的批减正极接到电池的总正极，已完成全部接线。

今天我们教大家怎么样安装保护板，首先我们用到的工具有万用表、落铁吸线、锂电池保护板排线。 首先我们先把万用表打到微打， 然后去量每一串电池的电压，第一串的电池电压为三点八伏，由此可以判断这个是三元的，现在我们量第二串的 第二串的电池电压为也是三点八，第三串也是 十三寸，也是三点八伏。现在我们量一下总电压， 这里，这里量出来的电压为四十六伏，这个电压是不对的，因为十三串的我们刚才量的每一串电池电压为三点八伏，三点八伏乘以十三的话等于五十 将近五十，所以这这样子量才是正确的。但是这个表笔放反，这个表笔万用表现在显示的回法数，所以我们现在把电池反过来，找到电池的总正极和总负极， 黑色的表柄那个位置为总负极。现在我们开始接线， 先把排线插到保护板上面去，对应的 bc 零， 黑色的线对应的是 bc 零， bc 零对应的是电池的总负极。现在我们把黑色的那一根线接到电池的总负极， 黑色的线接的是电池的总负极，总负极为电池的第一串，现在我从 从总负极那里开始，我们把它命名为电池的第一串黑色旁边的这根白线接第一串的正极，现在我们把它焊上去， 黑色的第二根排线接第二串的总正极， 第三根白线接第三串的总正级， 第四根排线接第四串的正极， 第五根白线接第五串的正极， 第六根排线接第六串的征集，以此类推。 最后最后一根红色的线接电池的总阵机， 接好线之后，我们把排线反过来，然后把万用表的表笔去量一下每一串电池的电压， 黑色的表笔对应第一串红色的量旁跟旁边那根排线。我们刚才量第一串电池的时候是三点八伏，这里和刚才的电压是对的上的，现在我们量第二串 也是对的上的，第三串也是一样的，都是三点八伏。第四串，第五串、第六串， 第七串，第八串、第九串、第十串、第十一串，十二串、 十三串。每一串排线的电压都和我们刚才量的电池的电压对的上，这说明我们的接线没有问题。 刚刚我们说的是第一种方法，现在面我们介绍第二种方法， 这个是 led 检测灯板，这个是排线，我们把排线插到 led 检测灯板上去，这个是十三串的，您现在看一下， 一共亮了十三个灯，证明我们的接线是正确的。我们现在把线接错，故意接错，看一下 现在量一下每一串电池的电压，就量我们刚才接错线的位置，因为这是我们故意接错的，所以我们只做个掩饰， 你看现在这里就会出现，现在这里就会出现有一串电池的电压为七点六伏，这说明我们接线是有错误的。现在我们再把再拿出我们 刚才的 led 检测灯板，把我们的排线插到 led 检测灯板上去， 就会发现其中有一串 led 检测灯板是不亮的。好，现在我们拔掉，把刚刚我们故意接错的线纠正过来， 以防万一，我们还是再检查一遍，看一下我们这次接对了没有。 好的，我们这次接的没有问题，我们刚才接线没有问题，现在我们把排线插到保护板上面去， 然后接逼负的线， 现在我们把壁附上面加上吸，然后把壁附焊到，把壁附这里焊，焊线焊到接到电池的总正极，注意这里接线的时候线长不要超过 十五厘米，不然他会有内阻影响，过流线的话尽量想选粗一点的线，这样子过流会更稳。 现在我们把壁附接到电池的总负极上，这里要注意千万不能出现虚汗假汗的现象，不然 一会测试的时候会把容易把保护板烧掉，到时候会把铜皮烧断。接好逼负之后，我们量一下逼负和电池的总正级电压 和我们刚才量的电池的正极和总电池的总正极和总负极电压是不是一致，这里量出来的电池的电压是一致的。现在我们开始接 c 负 铜口的板子，我们只需要接 c 副就可以了， c 副接电，接充电器和负载的负极，把 c 副这个位置哈黑色的线，然后把对应的对应的这里我们准备了一个插口， 插口黑色的表示负极，红色的表示正极。把红色的线接到电池的总正极， 现在我们量一下 c 复合电池的总正级， 刚好是五十伏，四十九点四伏， cf 和批复的电压是一致的，这说明我们接线是没有问题的，现在我们接线就完成了。

保护板接线顺序，先接逼副总，副级接入电池温控线接入采集线时，先插低串数接口，再插高串数接口检插。接线正常后，我们需要对保护板进行激活开机，此时开机灯亮起，开机正常后，使用上位机来设置电池类型参数，三元电池直接选三元写入对应的串数， 也可以使用 pp 进行设置，在设置里面，电池类型输入零点下发，再点下发确认皮肤接充放电总负极。 主板为正线，与电池总正级并连接在一起。 gsm 天线接口， gps 天线接口，注意天线位置不能与电池所有的电线短路。四八五后看通讯接口，此接口可以连接上位机设置。

哈喽，大家好，这里是宅男的开包，我是你们的老朋友阿帅，今天呢，我的这个到了，是智能保护板，花了我一百九十五块钱，还是托了全国妇女同志的服务，因为是在三八妇女节，他搞活动，便宜，本来要两百多块， 转了转了，送了 led 的排线检测灯，万一接错了， 你直接插保护板，那就遗憾终生了。这个是排线，这就是我们的主角保护板了。加百达的，淘宝上最便宜的一款智能保护板， 黑马的保护板要四百多，好贵啊。然后蚂蚁的饮料两百将近三百块，然后蚂蚁还是湖北地 吃的，不能发货。十六串，三十 a 同口均衡保护板。好的小伙伴们，现在让我们来接保护板的排线。首先找到黑线接电池的总副这边 好的，这些白线都通通接正极，黑线旁边的第一根白线接第一串的正极， 第三根白线接第三串正极，第四根白线接第四串一二三四， 以此类推。 这些接好的最后两条他不知道为什么是分开的，后面依次连 红色的连总正极都是接正的，红色的接最后总正极，白色这根接第十五串 红色的结最后一串总胜题。 好的排泄，就这样接好。 好了，这样总的这样好的，现在测一下每一串的电压，正常一杆都在三点二伏左右，不能太高。嗯，这个万能表只能看一个，大概大概都在四不到一点。 好了，每一串都是正常的三点多伏，当然卖家也送给我了这个 led led 灯，检测排线是否 检测排泄，接对与否。我们现在检查一下啊，刚刚接的有没有接对，这里写着零对应黑色的线打扫就这样，这里 我好像有一点接错了。这个排插线的作用主要是给电池充电，还有保护板取单块电池的信息， 比如电压、内阻等等，通过这些信息，保护板可以控制电池，保护电池安全。 所以理论上来讲，十六块电池应该有三十二根排插才对，每块电池两根，一根接正，一根接负。而实际上呢，保护板的排线 我们看到只有十七根，除了黑线接总负极，红线接总正极之外，其他的十五根白线都是两块电池共用一根的。比如 第一块电池负直接黑线，正直接第一根白线，第二块电池负直接第一根白线，正直接第二根白线。 这里第一块电池的正极和第二块电池的负极共用了第一根白线，而第二块电池的负极和第三块电池的正极又够用了，第二根白线，以此类推。 所以这根白线接在正极这里不怎么妥当，应该接在两块电池连接线的中间，如果接在其中一块电池的正极，导致一块 电池的线短，另一块电池的线长，线长的这块组织会增加，导致保护板获取的电压降低，内阻增大，一致性变差，应该尽量保持每块排线长度相等。 让我们来看一下图，第一幅图是我刚才的接法，这种电接法呢，第一块电池你看 排线是最短的，但是第二块电池排线他就比较长了，因为接在了第一块的正极，第二块的排线负极有这么长，比第一块的排线 电多出了这一段灰色涂抹的这一段多出了这么大一集，会导致他的组织增加，这样电压不准，还有输出电流也会 受到影响。那第二幅图的话看就比较好了，第一块的排线就的这一段和第二块的排线这一段 长度相差就没有那么大，这样释放出来的电流，测到的电压内足都会比较均衡吧。如果电池一致性比较好的情况下，大家觉得我的说法正确吗？ 如果还有什么疑问，可以在评论区下面留言。好的，现在我们按照第二种揭法揭一下， 现在我把排线都接在中间了，这样比较均匀，组织都差不多， 能量释放出来，应该比较经营了。好，现在我们接这个力富 接电池的总负极，意义就是保护板，保护板的意思，保护板的这个接电源的负极， 现在测试一下逼付和总政级的电压，有五十多伏，正常的。 好，现在我们开始接 cfcf， 不明思义就 c 充充电就是接充电口的负极 cc， 好，我们来接一下啊，先给他套一节热缩环。 好了，差不多了，我现在把总正级的线换成了这种软线，总正级 充电口正极，等一下给他套个套，套一个， 哎，略搜略搜一下， 线已经全部接好了，现在我们需要插充电器激活一下。 好了，各位小伙伴用手机充电器激活之后呢，保护板就可以正常的使用了。 最后如果大家自己要组装的话，一定要注意一下，不同的保护板机械方法不一定相同，一定要看着保护板的说明书操作。我这个呢 只能提供一下参考，因为如果接触有可能烧换保护板，所以大家一定要仔细耐心呀，那么下期节目我们就要安装电池到我们的电动车上，然后介绍一下我买的这款全网最便宜的智能保护板， 他的手机 app 上的一些功能大家可以关注我一下哦，关注之后每次更新都会有提醒，那么咱们下回再见哦，拜拜。

打理保护板接线教程一、标记采样排线的顺序，将黑色的那根排线标记为 b 零，紧挨着黑色的第一根红色排线为 b， 一，依次标记，直至最后一根标记为 b。 二十。 二、标记电池焊接点的顺序。首先电池组的总负极标记为 b 零，第一串电池正极与第二串电池负极的连接处标记为 b， 一，以此类推。第二十串电池的正极标记为 b 二十。 三、焊接排线，将黑色排线 b 零接到电池组， b 零将排线 b 一接到电池组 b 一，以此类推，分别接到对应位置 b 二十街道电池总正极，完成接线。四，检测排线焊接顺序是否正确。 方法一，用万用表测量相邻排线间电压约等于标称电压，以此方法测量完所有排线相邻电压。 方法二，利用检测灯板来检测，将黑色排线一端对准检测灯板的闭附端，插入电池组是二十串的排线为十五 p 加六 p， 检测灯板分别亮十四盏和五盏 led 灯，说明排线连接正确。 方法三，用排线检测仪来检测，每串电压一致，说明焊接没问题。五、排线电压检测正常后插上保护板。 六、检测保护板是否导通。将万用表调至内阻挡，测量闭附和屁附间的内阻，内阻值是零欧姆，代表导通误差十欧姆内，或将万用表调至蜂鸣档，导通时能听到蜂鸣声响。七、连接输出线，将保护板上的蓝色闭附线焊接在电池组的 总负极必负处，保护板上的批负线焊接在充放电的负极。八、测量过板和不过板电压，测量 p 正与必负电压，不过保护板为 u 一，测量 p 正与批负电，压过保护板为 u 二， u 一等于 u 二，说明保护板正常。九、插上蓝牙，一键激活保护板，最后完成 pack 装箱成品打理。 bms 蓝牙 a p p 使用教程一、安装蓝牙 a p p 方式一，华为和苹果手机应用市场搜索和安装 smart b m s 方式二，向打理工作人员索取文件，在手机上安装 smart bms。 二、选择模式手机打开蓝牙，然后打开 a p p。 首页有三种模式供选择，单组模式下， a p p 一次只能接入一个蓝牙信号， 并联或者串联模式下， app 一次可最多接入六个蓝牙信号。请根据实际需要选择相应的模式。请注意，并联或者串联模式下， app 首页显示的数据是整个并联或者串联电池组的数据，不是某一组电池的数据。如果要查看某一组电池数据， 请在首页下方选择想查看的电池。三、 soc 校准 bms 首次上电需要进行 soc 校准，操作方法是把额定容量改成实际容量，修改参数的初始密码是一、二三、四、五、六、 电池充电至单体电压过高，二级告警， bms 自动校准电量为百分之一百。四、查看电池数据在 smart bms 里点选接入的蓝牙设备，进入二级界面，可以查看电池组电量、电压、电流等实时数据。 五、设置参数点击界面右下方进入参数设置，可以看到保护参数、电芯特征采集版设置、温度保护和系统设置五个界面，所有默认参数均为 app 读取的 bms 出厂默认参数，部分参数不可随意修改。 保护参数界面，所有参数均不可随意设置，保持默认参数即可。不同类型锂电池的过冲和过放保护电压是不同的， app 会读取 bms 数据形成默认参数。 三元锂电池单体过充电压是四点二五伏，单体过放电压是二点七伏。磷酸铁锂电池单体过充电压是三点七五伏，单体过放电压是二点二伏。 碳酸锂电池单体过充电压是二点八五伏，单体过放电压是一点七伏。若随意修改这些参数，导致过充或者过放，都会让电池性能受到破坏，甚至发生事故。如果电池类型改变，但电池串数不变， 修改成对应电池类型的保护参数后， bms 即可使用，免去更换 bms 的麻烦。电芯特征界面只有额定容量和休眠等待时间，这两项参数可根据实际情况进行设置，其他参数请勿随意设置。 采集版设置界面，所有参数都不可随意设置，保持默认参数即可。温度保护界面可根据实际情况进行设置参数，但要注意不可设置过高或者过低的数值，导致保护功能失效。系统设置界面，设备名称可根据需要自行设置。 一键强起功能需要搭配打理汽车启动板使用 bms 软件升级功能，可是现在手机直接为 bms 升级软件，数据上报需要配合打理云使用。其他功能请在打理工作人员指导下使用。 主动均衡界面需要搭配打理主动均衡器才能使用，否则参数无效。

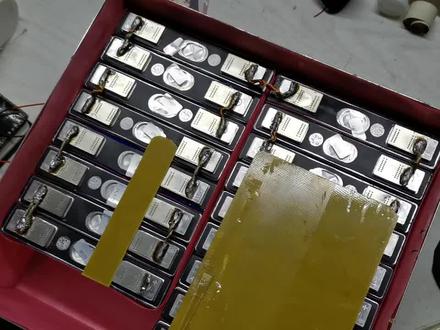

今天我们为客户做一组这个六十伏十七串的锂电池，咱们用的保护板是加百达的，十七串三十安，嗯，带均衡。 这个壳子是咱们客户拿来的，电池，他是超微的，里边是软包的， 嗯，开始是想修维修一下，打开以后啊，当着客户打开了，里边的电芯已经不行了，里边是软包的，他进水了，借电池进水了，里边电芯保护板全部坏掉了。嗯， 现在下面是一百五十三颗。嗯，电芯做一组六十伏二十二安石的锂电池，下边我们就开始 把电芯按正负极给他排布起来，我们就按正负极先把电池排列起来， 现在我们这两块锂电池就按正负极排列好了，这边是九串的，这边是八串的，一共十七串。电池 讲了以后他挪着放，这这样放，嗯，这边放保护板这面的话，这边他就高出来了， 不方便咱们把这面保护板放这面，排线锁到这面，这样的话，嗯，做好以后放到里边。以前准备着用这个万能支架，但是万能支架，嗯，做这个久病十七 串的，他的宽放不进去，所以我们用的是固定支架，固定支架，然后这个切开来一下，咱们现在都都已经捆好了。 行，咱们开始给咱们准备镊片，准备好镊片以后，咱们就开始点焊， 这两块锂电池就点焊好了，然后我们粘上还原板。嗯，焊接排线， 把排线接好了，保护板也接上了，咱们现在测一下咱们割串的电压。电池这个现在做好了以后电池的状态， 咱们先唱这个转接版， 咱们这个十七颗灯都已经亮了，十七颗灯亮了，咱们插上这个检测仪。 好的，咱们现在这个压叉就六号服。嗯，电视状态检测很好。好的，我们插上排线测测板前板后电压， 这红色线是正极，咱们先测一下板前电压，六十五点五伏，咱们再测一下这个板后的电压， 六十五点五伏，没问题。 好的，下面咱们就把这个 输出线焊上，然后给他打好包，就算锁好了电池，然后咱们给他充电放电测容量。好了，我们现在为这个六十伏二十二安时的电池正在放电，咱们现在放了一下了啊，咱们看看这现在的放电电流， 现在放电电流十五安九百九十八瓦，就是一千万来瓦。咱们放完电咱们再看。 好了，现在咱们放电保护了啊，咱们看一下现在放了多少电，咱们先把负载断开， 我们重连接一下 电池都不怕热啊，没问题， 我们放电放了二十三点六九安石。呃，放电挺挺好的。呃，咱们原先设计是二十二安石，现在是二十三点六九。嗯，速溶了啊，挺好的， 咱们下面把它封装起来，到时候那个放到盒子里边就可以了。

大家好，今天给大家介绍一下保护板与锂电池的连接方式，我手里这个三个保护板呢，分别是一串的，然后两串和三串的，当然四串、五串和这个都类似。 在介绍接法之前呢，首先给大家介绍几个呃字母的含义，我们可以看到上面有批复批证，然后 b 加 b 二， b 一和 b 负，是不是？ 首先给大家说一下这几个字母是什么含义啊？你像我手里这三块保护板呢，都是同口的 铜口，什么叫铜口呢？就是充电 和放电一个接口， 大家能明白这个意思吧？充放电是一个接口，也就是说这个皮肤和皮正既能充电也可以放电。还有一种呢是分口的充电，然后放电 是两个接口， 明白这个意思吧？就是说还有一个 c 负， 他这个批证和 c 负是用来充电的，然后批负和批证是用来 放点。 我手里这三块啊，都是同口的，也就是说充放电是一个接口， 你看这里有批证和批负，这批负，这个就是用来放电的接口，是不是？然后 b 负，然后还有个 b 证，这个是电池的正负极 像一串的，这里是不是 必付必证，然后批付批证，这个必付必证啊，就是接到电池正负极，假如说这个是保 护板， 批正批负，然后避正避负这个位置啊，接上电池 另一车呢，就是负载， 是不是这个电压呀？是四伏左右，是不是？充电线的电压是四点二伏，充电器电压呢？ 也是四点二伏的，对不对？然后我们再来看两串的， 两串的就多了一个零服，四点二，八点四，是不是？ 其实这个四点二啊，他就是第一，因为有两节电池，这样画的话大家能直观一些，是不是 两节电池串联嘛？这个呢就是 b 负， 中间有根线，就是 b 一，然后最上面呢就是 b 加， 这个时候啊，保护板就 需要接三根线了，是不是？ 然后上根线之后呢，也是两根输出，批正批复复载， 对不对？然后是两节电池，这是零伏，四点二，八点四， 然后再给大家看一下三串， 三串电池呢，又要多了一节，是不是就是三节电池？ 三节电池有几根引线呢？是四根，是不是？ 然后也是接到保护板上， 最下面呢还是必负 b 一 b 二 b 加 输出呢，也是两根线，还是批正批负，对不对？这是零幅， 四点二，八点四，十二点六，对不对？ 我们来看一下这个保护板， 必富必一，必二必加，然后批证和批付，对不对？ 只要电池，然后串联的方式没毛病，按这个方式接就没有问题，对不对？然后再给大家看一下充电器， 这个充电器啊是二十一伏的，二十一伏啊，对应的就是五串，也就是五节电池的， 也就是四点二， 二乘以五，对不对？四五二十零点二乘以五等于一，二十一伏。有很多朋友啊，不知道这个锂电池充电器怎么配，其实这个电压就是按这种方式配的。 十六点八伏，四点，这个是四串的，四点二乘以四，对不对？等于二四得八四四十六，十六点八伏， 这个呢 十二点六伏，对不对？ 四点二乘以三，二三得六三四十二，十二点六伏， 这就是三串的。两串是不是就更简单了？四点二乘以二等于八点四，这个呢就是八点四伏的， 有朋友说呀，那我要是十串呢？ 十串也一样啊，四点二乘以十，对不对？等于四十二伏， 那十三串呢？四点二乘以十三，对不对？这个口算就不太好算了， 就需要用，嗯，四点二乘以十三，二三得六三四十二，十三，十二 六五五，就是五十五点六伏，对不对？ 好了，今天以一到三串锂电池与保护板的机械方式，然后给大家简单介绍了一下，也不知道大家能不能听懂，能不能理解，其实也不是很难，对不对？ 然后如果四串五串呢？也是按这种方式，以此类推，对不对？可能有，嗯， b 三， b 四， b 五， b 六，然后一直到 b 十几，是不是你像是十七串的，可能到 b 十六，然后再有个 b 加，对不对？好了，感谢大家的收看。

在对电池组接线之前，先把双并连接裂片引出的两端裂片，其中负极一端裁剪掉，只留下正极一端。首先我们需要先确认电池组的总正极和总负极分别是电池组 a 和 b 面的单并连接电池即行。一端 将卵用表测试到位，调节到二百伏，然后对应电池组的总政绩和总负极一端进行测量，测量出电池组总电压的结果是四十八点八伏。 为了方便下一步连接操作，我们按顺序对每一串电池连接端用数字标注清楚，此时标记为零的一端没电， 持总副级 标记一到十三为每串电池的正极， 最后标记是十三个亿端位电池组的总政级。 以下十四个标记焊接端对应需要使用的四十八伏保护法连接的盘线。四十八伏盘线共有十四根导线，黑色线为电池组总负极链接使用的，接着黄色线一字焊接每串电池正极使用 第一根黑色线连接到标记零的位置，然后按顺序第二根 黄色线连接标记一的位置，接着按顺序第三根黄色线连接标记二的位置，第四根连接标记三， 第五根、第六根、第七根、第八根、第九根、第十根、 第十一根、第十二根、第十三根。最后第十四根红色线连接标记十三的位置。以上是四十八伏里电池组保护板牌线的连接方式，为了让大家更好的理解保护板牌线的接线方式，接下来我们以图式的方式在此描述一遍，请大家细心观看。 排线的第一根黑色线连接电池的总负极一端，然后排线的第二根黄色线开始必须按照排列的顺序依次连接每一串电池的正 最后保护板牌线的最后一根红色线就是连接最后一串电池的正极端正是电池组的总正极 保护矮排线图式方式已经给大家描述完毕了，大家可以参照示意图的方式连接电池组的排线。接下来我们进行下一步的操作， 首先我们需要确认保护板放置的位置，然后根据保护板位置判断排线需要的长度，把过长的排线才减至合适长度后再进行焊接， 此时需要利用三个五七零九 ad 加带有的 感恩焊吸笔功能对排线加吸焊接连接到电池灭片上，按照刚才给大家指导的排线连接方式进行焊接。从黑色线开始焊接，黑色线为第一根线焊接电池组总负极零的标记位置，然后依次顺序每根黄色线焊接到每一串电池的正极灭片上， 最后把红色台线焊接到最后一串电池正极灭片上， 这样四十八伏力电池组保护法的排线已经很齐完成了。
