tcl空气循环扇怎么拆解
粉丝2028获赞5636
相关视频

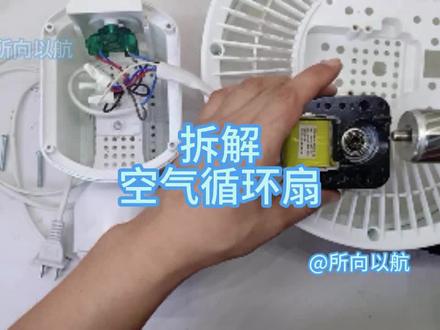

03:37查看AI文稿AI文稿大家好，今天拆一个空气循环扇，看看在哪些部位加润滑油，来解决摇头异响或风扇转速变慢、噪音大的问题。 首先看一下外观，底座和支架与普通的风扇一样，扇叶罩像圆筒一样，比普通风扇略长一些，吹风角度可以平吹，也可以往上吹，九十度到一百八十度之间，可以调节 低、中、高三档，风速可调，还可以选择是否摇头。风扇型号 x h 二一杠一，额定电压二百二十伏，额定功率四十瓦。现在拆开看一下。拧下螺丝，把电扇从底座支架上拿下来， 顺时针旋转一下网罩，使网罩与卡扣脱离。拿下网罩，顺时针拧下固定扇叶的螺母， 拿下扇叶，扇叶比普通风扇的扇叶尺寸小一些，但角度更大一些，送风的距离应该更远一些。去掉固定扇叶的卡子， 拧下固定筒形网罩的四颗螺丝， 拿下网罩，电机和网罩固定在一起。拧下四颗螺丝， 拿下电机，看到电机单向召集翼步电动机，型号 y j 六幺杠二零，额定电压二百二十伏，额定功率九瓦。 召集电机不需要启动电容，这是召集电机的主绕组，这两个短路同环是召集绕组。这个电机有黑红白蓝四根引线，这是一个四线三档电机，黑线是公共线，测量一下黑线和其他三根线的电阻， 黑线与白线的电阻是二百三十五欧姆，黑线与红线之间的电阻是一百八十六欧姆，黑线与蓝线之间的电阻是二百一十欧姆，电阻越小转速越高。红线是快速档引线，蓝线是中速档引线，白线是慢速档引线。拆开电机，拧下螺丝， 拿出转子，这里边有一个轴承，这底下也有一个轴承， 如果风扇电机转速变慢，噪音大，可拆开电机，在这两个轴承里面加入润滑油，这里是摇头机构，拆开看一下，逆时针，拧下螺母， 拿下外罩，里边是摇头的传动机构，拧下螺丝， 这里面有一个摇头电机。四九 tyg 爪及式永磁同步电机，额定电压二百二十伏，输入功率三点五瓦，输出功率零点五瓦，每分钟三转。如果摇头异响，可以在这个地方和几个轴的地方加一些润滑油，还有这个轴和这 轴套之间加一些润滑油。这是一个档位开关，通过导线连接风扇电机和摇头电机，控制风扇风速、档位和是否摇头。好了，今天的视频就到这里，如果喜欢视频，请您点赞、收藏加关注，感谢您的收看，再见！
1005所向以航

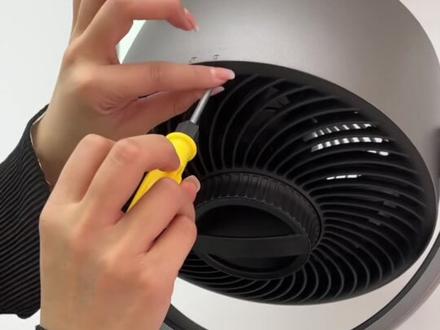

00:30查看AI文稿AI文稿空气循环山如何正确拆机？首先拧开前面螺丝，再拧开后面螺丝，前面网罩向右旋转，后面网罩向左旋转，上面支柱向右旋转， 下面支柱向右旋转，这样循环山就拆机完成了。
221格力明达丰电器专卖店

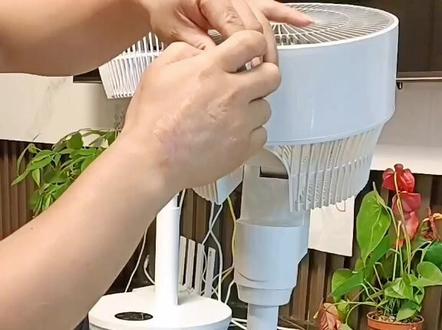

00:50查看AI文稿AI文稿清洗这个网罩也很简单，清洗这个风轮也很简单，把这个掰上来，那下面有个螺丝，把这个螺丝拧下来， 然后再放回来，我们这个是动的，那我们往左边一动，这样拿出来就好，这里面呢可以清洗了啊，这里都可以拿掉清洗水冲一下，然后我们安装的时候也是一样，还是这个位置 呐，轻轻一按，这几个地方要对牢，对牢过后呢也是一样，这要往右边拧一下，转一下，转一下过后呢下面刚好这个螺丝，再给他锁紧就可以了。
3217🤫少说多做

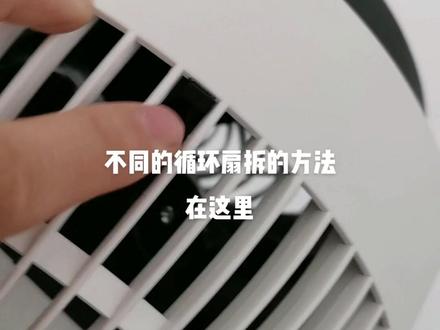

02:06查看AI文稿AI文稿大家好，我讲过几款我们自己的风扇去怎么去拆，然后也有朋友们说他有的风扇，但他不自己不会拆， 那我今天给大家去讲一下，一般的话，如果我们有其他的风扇拆的时候要怎么拆他既然他能组装起来，他就可能肯定能拆，只不过每款风扇他拆的方式不同。然后我把我现在有的风扇那个拆的方式给大家去讲一下， 那这款风扇他这款稍微好一点的风扇，这个拆的时候，你们注意到他的下面一共有个螺丝啊，有个螺丝你开着螺丝以后，他这就能去旋转了，他一旋转就打开，这样的话你就能接触到他的里面的散营。 像这个风扇的话，他的设计是你要看下他后面，一般的后面的话会有螺丝， 螺丝啊，你看这边是个卡扣，你注意这种黑的地方，卡扣啊，注意黑的地方，这个卡扣的话，你螺丝打开以后，卡扣你往下压，往下压，然后因为卡扣一般是三个，三点的话他那有个支撑，你打开一个的话，他能拽开一点缝隙，然后你再 这个按的分析，转开分析，同时的话你就按到另外一个卡扣，当三个卡扣你打开两个的话，这就另一个卡扣就没有用了，就全都能打开了啊。卡扣你就是按压， 他本来就是卡了呗，他可让你卡住，然后你按压下去以后，他卡不住了，然后你就能搬开了，前提是先拆螺丝啊，把这个螺丝你都找到了，都拆开了，这样的话前面能打开了。还有一种就是我们在之前幺八六八那个型号，他是没有螺丝的，就单纯的卡扣，那 就直接打开卡扣就行了，不用就不用拆螺丝了，所以你在遇到一款风扇，你想拆的时候你不会拆，其实你也不要着急，你就找一下它是卡扣还是螺丝还是卡扣跟螺丝配合的 啊？嗯，还是从前面拆，有的就是好一点的，分拆的话是从前面拆，前面拆开的话也是比较简单的。好的，这是我给大家分享的基本我们拆的方法，注意的几个点。
1240基永-评测十四强

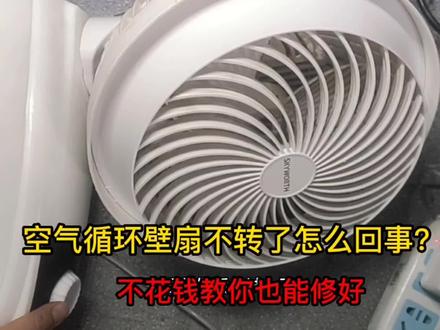

02:44查看AI文稿AI文稿嗨，大家好，我是阿珍，今天呢我们来修一台壁挂翅的空气循环扇，下面我们看一下什么问题，就是这台壁挂翅的空气循环扇呢，客户说插上电以后啊，没有任何的反应，不会通电了，下面我们插电试一下， 按他这个拉线开关，摇头也没有反应，然后他这边调速啊，风扇也是不会转的， 像这种问题啊，一般是它里边线路上出问题了，下面我们把它打开看一下， 打开以后啊，我们可以看到这边是一个摇头的电机，这边是他这个摇头的拉环开关，这边呢是调速的开关， 先看一下线路看到没有，这个电源线呢断掉了一根，就是在这个调速开关上面他断掉了， 为什么我们考虑到会是他这里边线路有问题啊？因为他摇头也不转，电扇也不转， 他不可能同时电机摇头，电机和枫叶电机出问题吧，所以咱们直接判断为线路出问题了，打开以后啊，真的是他这个线路 出问题了，下面我们把它焊接上， 下面呢已经把这根电源线已经焊接到开关上面了，我们把底盖合上以后试一下， 看到没有可以转了，说明啊就是上面的电源线呢，断掉一根引起的摇头也是正常了。 像这样的维修啊，是不是非常简单呢？大家如果善于动手的话，是不是自己有时候也能发现问题？好，今天的视频呢，非常简单，就给大家分享到这里，我们下期再见，拜拜。
02:44

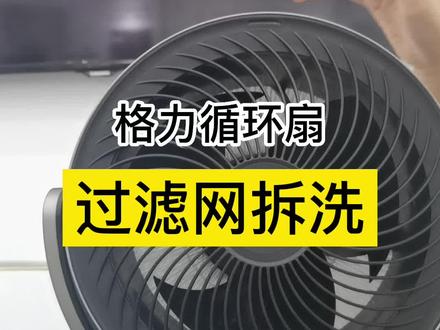

00:30查看AI文稿AI文稿扇叶底部有开关锁标志和螺丝孔，背面螺丝拧开后，扇叶向开锁方向旋转，拿出过滤网，将过滤网冲洗干净晾干， 反方向旋转锁住螺丝，拧上即可。
62993559348339

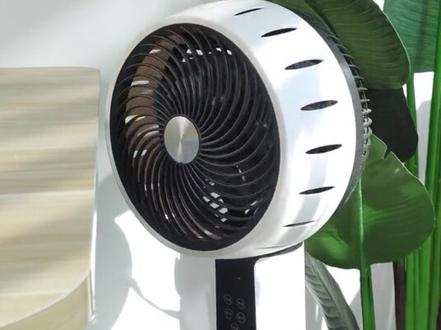

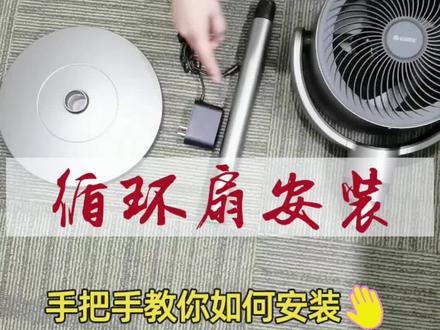

01:31查看AI文稿AI文稿包装箱取出机器以后，有一个机头，一个立柱，一个电源插座线，还有个底座，机器可以分为高低调节，先装底部，这个直接拧紧，对准拧紧孔 即可变成一个排放使用，然后你可以把它调节高度的话，就直接加上机器中配有的这个立柱，直接拧紧，然后装上机头， 刚才机头插上电源线，直接可以做一个落地式的循环上使用，这这款循环上的机器后滤网是可以过滤空气中的灰尘的，然后你可以先把螺丝拧下，拧下螺丝我们即可拆卸货网罩， 然后朝着开锁的这个方向轻轻的移动，不完整直接可以取出来，然后也可以 这一个过滤网直接取出来即可清洗里面的网罩，同样的方式将这一个装饰盖取下，拧下这个前网罩的螺丝以后，取下来以后按照这一个开锁 关锁的这个箭头，朝开锁的方向轻轻拧动，即可清洗前盖以及上页，上页的话页数把它旋转取下页数，然后即可清洗里面的叶子。 机器中配有这个苏佩器，然后将苏佩器的插口先对准机器的机身，直接用力的往下按，然后再直接把外头插在家里的插座上面，即可开机使用。
215格力明达丰专卖店
00:19查看AI文稿AI文稿有些小伙伴不会清洗循环衫，今天来教大家怎么拆洗，简单两个步骤，记得点赞、收藏、观看！先找到面板螺丝，毫不客气的拧开，用手指顺时针转动面板刚买回去可能会有点紧，用力没关系，你学废了吗？
589柚子宝贝
02:56查看AI文稿AI文稿大家好，我现在给大家去演示一下我们这款循环扇是如何去拆开这个风扇，给大家清理那个里面的灰尘的，因为我们很多客户在买循环扇的时候就比较担心这个问题，那像我们这款循环扇是应该如何去清理呢？ 我现在给大家进行一下演示。呃，我们在循环站的背部有三个卡扣啊，这个三卡扣是前往跟后往呃连接的一个关键部分，我们的卡扣的方式就是需要相反方向的按压，反其道而行之，按压 让卡扣跟后网罩脱离关系，然后用力把前网罩往前扳，这个时候我们看到已经开了一个缝隙，这个时候一定要用力扳住，然后用另一只手去扣 第二个卡扣，我们能看到的第二个卡扣，这个时候这个缝隙就呃，一旦两个卡扣都打开以后，这个天宝刀就算打开了， 但是这个工作最好是有两个人同时去完成，这样的话比较省力一些，一个人的话比较难，这时候我们已经把网络打开了，打开以后的话就比较简单了。呃，循环的原理也比较简单，他的构造的话就是一个单页里面有个电机， 他的控制设备在底部，这个时候的话我们可以把这个扇眼拔下来，用力的拔下来。就我们打开网罩的时候，我们也 不必要说一定要去把这个扇叶也拔下来，然后安装的时候大家注意那个我们的轴上会有一个一字啊，然后那个乌龙扇叶孔里面也有一字，然后对好以后记得要用力拍啊，因为这样的话需要把这个 风扇的涡轮扇也安到位，否则的话容易会摩擦这个前网罩，产生杂音啊，如果你安装好以后发现里面有杂音的话，这个时候你就需要重新打开重新安装了，打开以后重新去用力拍一拍，把这个扇叶安装安装到位就可以了。 在安装这个前网罩就是复位的时候，我们需要注意把这个 logo 啊摆正了， logo 摆正以后有一个前面有一个呃螺丝孔，还有那个后网罩也有个螺丝孔，虽然螺丝孔没有去打开，但是可以去对准那个位置啊，可以去把这个网罩去重新去安装进去， 这个安装网罩他不是很难，但是我们需要安装的时候要注意对准那个有一个没有打开的螺丝孔啊，需要对准前网罩跟后栏要对准以后，我们 就可以用力的把这个合住了，因为他是卡扣，用力一合就合住了，很简单的，所以这款风扇的清理是比较简单的，大家也不用担心， 拆开的方法也比较简单，就是卡扣。希望大家多多关注我们，帮我们点一下小红心，我们会不断的更新更多的关于维护生活电器的一些小知识，小常识。
286基永-评测十四强

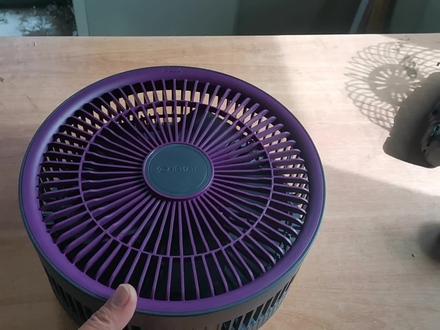

01:59查看AI文稿AI文稿天气热了，开始修风扇，今天修一款当下比较流行的网红风扇，它可以充电，而且还可以折叠， 故障就是不转。那我们下面给他开始检查一下，看看到底是什么问题，到底能修不能修。首先给他通电， 他是充电的，我们找一下他的充电口，他的充电口竟然是一个手机 pmc 接口，这个设计不错，要给一个大大的赞。 亮起了小电池的标志，说明这个充电没有问题。我们给他充一会电，试一下，看看能不能转起来。哎，好像是能转，但是他好像被什么东西 卡住了，转不起来，不知道是这个电扇的电机有问题，还是这个扇叶被东西卡住了，下面就研究一下，看看他这个扇罩怎么拆掉， 好像在背面应该是有螺丝的，哎，的确是在这个下面有一颗小螺丝，特别的小，只要把它拆掉就应该能拆下来了， 不转。原来是这个扇叶有问题，固定扇叶的这个里面已经碎了， 所以他转不动，这个必须需要新的配件才能维修。我们再看一下他的电机，他的电机和我们普通的电机是不一样的，外面的钉子磁铁他是可以旋转 的，扇叶就是固定在这个磁铁上，用来旋转，而这个里面的转子是固定不动的，和我们普通的电机正好相反，这款风扇应该价格也不便宜，大家觉得这款风扇值得购买还是不值得购买？
90旭旭说科技

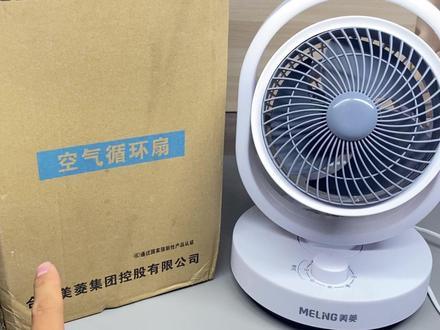

04:33查看AI文稿AI文稿这个空气循环扇和风扇有什么区别呢？美菱空气循环扇，型号 mpfda 二零二一，额定电压是二百二十伏，功率四十五瓦， 净重一点五千克。风扇我已经取出来了，这一台是我在某多多以不到五十元价格买到的。大家也知道夏天到了，温度是越来越高，但是成天开空调 极其的费电，特别不环保，所以我就斥巨资购入这台小风扇。咱们先看外观，底部是一个美菱的 logo， 三档的调速旋钮，另外一侧是百分的低中高， 背面是他的合格证以及出厂的名牌电源线，线长大概一点二米，顶部是他的风扇，上面有三片扇叶，可以手动调节高低。卖家宣称是金鹰涡轮风扇，咱们通电给他试一下。手头没有分贝仪，就用手机的大概试一下，大家做一个参考就好。 目前环境音量大概三十 db， 然后咱们旋到低档位试一下，大概六十分贝，风量还是挺大的，高档位的噪音就比较大了，但是换来的就是更大的风量，现在我的感受是特别的凉快，就是有点吵，然后这边还有百分功能， 底座是随之一起转动的。试完结束，然后咱们拆解，看看内部做工怎么样。拧下底部的四米螺丝，取下底壳，挺柔软的塑料件，里面是电源连接线和摇头组件，咱们接着往下拆， 摇头组件拿下，但是彻底分离还需要将接线端子给他分开。电线接口这里使用压线端子连接，用的是铝制卡扣， 断开转动电机上的连接线爪，即是永磁同步电动机，二百二十伏，二点五至三转，每分钟工位四瓦，宁波市天灵机电有限公司采用的是连杆的结构方式，这里还有很厚的润滑油。 咱们接着往下拆三档位控制开关，上面的三根线分别控制电机的三种转速，下面的这根线控制摆头电机的转动。 取下底部盖板， 拿下风扇支架， 这里居然是封死的，想要完全拿出来，必须要把开关给拆掉，这里我偷个懒，这边有橡胶套的保护，可以在转动的时候增加摩擦力。取下三页保护罩，试用了一段时间，上面的机会有点严重，风扇的扇叶和正常风 风扇还不太一样，转动起来还是比较顺滑的。然后拆下电机，拔下扇叶， 电机使用的是超长的自拱螺丝，这小身板拧不了这种大螺丝，全凭我手拧下来的，看来是要换一个电动螺丝刀了。然后咱们看电机，汉朗的单向召集一部电机，二百二十伏， 两千四百转，每分钟功率是三点五瓦，这额定功率四十五瓦是怎么来的呢？继续看电机，这种电机有一个好处就是不用启动电容，全部得益于他的这个召集绕组替代了电容的作用。 刮开看一下，这个是纯铜的，这边是他的转子，上下没有轴承，居然直接是一个铜套。这边这一大坨是他的主绕组，里面有三组线圈，通过不同的线圈长度控制电机的转速，这个 线圈是铝制的线圈结构。看完没想到这个风扇里面居然没有配龙快，感觉有一半的重量都是来自于这个电机。当然这个电机也是让我涨了知识，第一次见到不用启动电容的交流电机，这小风扇价格不高，里面的配件还不少，做工也还过得去，至少我感觉对得起我购买的价格， 然后把它装回去，毕竟明天还要继续使用。现在两点四十六，大家可以给我点点赞，点点关注，猜猜我多久能把它给装回去。 ok， 安装完成，现在是三点十九了，拆的时候是满满的好奇心，往回装的时候就没 有那么多的兴趣了，装的我都有点犯困了，这大概就是从小留下来的，喜欢拆，但是就是不喜欢装，最后有一点小缺憾，就是这个旋钮装反了，但是不影响使用。 四十八买的这个小风扇感觉还挺划算的。好了，这期视频就到这里了，记得给我点个赞，点个关注，还有什么想看的可以在评论区里面告诉我，我会尽量满足大家的要求，感谢大家的收看，拜拜！
118能拆爱玩
07:31查看AI文稿AI文稿这是一台爱美特的空气循环扇，这个客户呢由于不小心弄进去水了，然后不知道，然后插上电以后里面噼里啪啦 不通电了，现在咱们把壳子打开看一下里面板子啊，这是电源板，咱们打开看一下， 看板子上已经臊的面目全非，所以说呢，这个板子呢， 我是不打算修他的，因为他我们仔细看一下，他就一个输出口，输出的电压是这个电压，这个电压输出电压是这个电压上面写的是 二十四伏，这是二十四伏，这个他只供一个二十四伏的电源，那么我们看的名牌上呢，看到名牌上 是三十六瓦，也就是说他的功率二十四伏，三十六瓦的话也就是一点五安的电流，所以没多大电流， 咱们就是说找一块和它功率相当的二十四伏电源，隔离电源就可以把它代替掉，只要能装到这个壳里面，就可以直接把它代替掉， 这么唯一最方便的一个电源就是什么呢？就是家用加湿器上的电源，家用加湿器上电源，这是我找了一块啊，看 眼差不多，大小也差不多，但是呢这个电源呢， 他输出是个三十四伏，而我们这个需要是二十四伏，所以说我们需要把这个电源板给改一下，就是说让他输出是二十四伏的隔离电压， 这个怎么改呢？等会我给你我们研究一下电路，咱们等会改一下，看看到底他是怎么改的。 咱们看这块电源啊，这块电源它是用的电源芯片，然后推动一个长效音管来实现电源开关电源的控制的，那么这个芯片咱们看啊，这个电路属于隔离电源，但是它没有光了， 没有关口的情况下，一般都属于是圆边控制，就是圆边可以控制这边的输出点压正正常不正常多少幅可以改变。 那么这个芯片呢？原边控制的，原边控制的，一般说原边控制的反馈的电路都是从这个副绕组的，副绕组的变压器绕组直接出来， 不经过整流直接出来，经过两个电阻，一个对地，经过两个电阻分压进到芯片里面，那么咱们明显了，很很明显可以看到这一路 这路就是反馈回来的，绕住，然后通过两个店主分压，这是地 到芯片里面了，所以说决定着输出电压的就是这两个电阻，那么这两个电阻怎么调节呢？因为反馈的情况下，应该是 反馈的电流越大，他应该把后面的电压越拉低，也就是也意思就是说这个从这个绕轴出来的电阻，反馈电阻越小，那么他后面的电压应该是越低。 那么现在呢？这个店主是个三零零二，也就是三十 k， 咱们这上面留了一个，留了一个预留的位置，比如说咱们搁这并联一个店主，因为店主并联的情况下，他会变组织就会变小， 他避免一个电阻把它阻止减小，那么他的电压就会降下来，等会咱们再不确定并多少可以达到咱们的要求，二十四步情况下，咱们 用一个可调电位器并上去，然后这慢慢调节，看他的电压达到二十四伏以后，咱们再把这个电位器给拆下来，量一下这个电位器调节的这个主子是多少，咱们找一个同样的主子或者是相接近的主子 把这焊到这个的位置，这个问题就解决了， 咱们经过调电尾器实验呢，呃，发现这个电尾器调 到六十九 k 的时候，跳到六十九 k 的时候发现电压是二十三点五伏，所以说咱们应该连一个六十九 k 的电阻上去，但是六十九 k 的电阻呢？不太好找。 呃，标准店主里面有六十八 k， 所以咱们就我就焊上一个六十八 k 的六十八 k 的贴格。店主，那么咱们测一下六十八 k 应该是比二十四伏稍微低一点，咱们测一下他有多少点呀？啊？ no， 看看现在的这个电牙， 二十三伏差一伏的话应该不会有多大关系，是正常现象，所以说咱们一会把它接上去 看一下能不能正常工作，因为这个地方这个地方也进水了，所以说这个是二十四伏转五伏的 电源芯片，如果这个电源芯片也损坏的话，那么也会没有五伏，只有二十四伏，所以前面灯也不会亮，咱们先接上去试一下，如果前面灯还不会亮，那咱们只有在 用二十四伏转五伏的电源模块来代换一下。好，现在占帮的连起来了，咱们把它电源已经连上了啊， 看一下，嗯，底下已经亮了，这证明这个应该是可以了，咱们等会把它装起来看一下啊，看一下效果怎么样？ 咱们看啊，这个现在已经装起来了，现在已经正常正常运行了， 调节都正常了， 这个这个咱们就算这样修好了。
49军现电子工作室

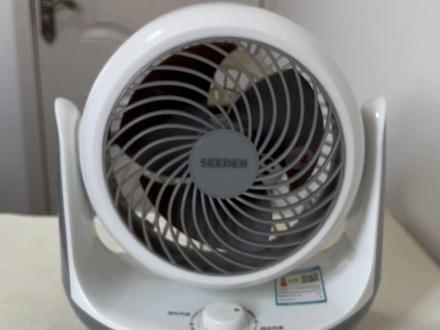

02:20查看AI文稿AI文稿大家好，今天教大家如何去清理这款风扇，我们这款风扇是幺八六九型号，我们还有一个遥控板是幺八六八，我们今天教大家如何去打开它的前面的这个盖子，去清理里面的扇叶。 这款风扇我们从后面开启是有三个卡扣，一还有二这边有卡扣，这种卡扣的风扇的话我们参数比较简单，我们只需要打开两个就行，因为它是三点吃力，我们打开两个就可以了，我们先打开这边，我们打出先打一个， 这是一个人操作啊，在你按压这个的时候，然后先把按压的时候是向下按压，他是有弹性，他是卡住的，所以你向下按压，反方向按压，然后这边稍微开一点缝隙，大家看到开缝了，然后这边去按 这边的这个卡扣按压，然后这个时候就开了，这么就把这个打开了，所以这款非常的清理非常简单，而且特别方便，这个卡扣都非常结实啊。 然后我们打开以后看到里面的是一个一个扇叶，卧龙扇叶，我们如果想拿下来的话，我们就 一个手抱着，一个手抱着这边，一个手吃力用力的拔，这样的话就拔下来了，很简单，电机不能进水，所以电机尽量不要清洗，可以去用这个吹风机吹一吹，把灰尘吹掉就可以了，这个你详细可以可以去清洗啊，但是需要注意一点，就是那个 装的时候需要注意一些啊，装的时候大家看一下这个，这边他是个越有个缺口啊，这边的话他也对应的一个缺口，我们装的时候的话就要 对症去安上去安的时候我们为了防止我们安不到位，所以我们要用力拍板，拍到位啊，拍到位。然后我们开始去装，装的时候我们注意一下我们的 logo， 一般是正的 logo 板正以后把这个对准我们里面的， 对好以后，然后我们用力轻轻一合就合上， 然后卡扣全部卡住了，这样的话我们就清理完毕了，这就是我们清理的拆的方式。
281基永-评测十四强
