鑫谷an650w电源拆解对比
大家好，我是平头哥，今天给你们详细的介绍一下 an 六五零普通版和这个 an 六五零捍卫版他们之间的区别。首先咱们将六五零的标准版拆解，然后查看他的线材， 线彩的话啊，采用了普通的这种花线，两条这个大视频和洒卡接口的供电线，一条显卡一分二的双八频的供电线啊，一条双八频，两条独立的 cpu 的八频供电线， 一条主板的二十四平公电线。电源内部啊，可以看出是一个正规的产品，一级的 emi x 电容， y 电容 x 电容后边还加了一个放电电阻， 然后磁环，两个规模电杆 x 电容，歪电容，二级也买，主动是 pfc 国产的成型二百七十微发，四百二十伏，一百零五度的主电容。然后 看这个变压器啊，变压器是要比这个散热片要高的方案，可以看到是双管蒸鸡蛋丝放大的啊，像这种中低端价位的这个电源基本上全是这个方案， 然后直流输出部分，可以看到这边用的电解电容大部分都是台湾的十二光子啊，这个就是属于国产电容，加这个台系电容一个电源。然后咱们对这个捍卫版也进行一个拆解啊，先看一下线材，同样的也是两条萨塔加大视频的线啊，两条一个二十四平的主板供电线， 两条独立的 cpu 八频的供电线啊，双八频的 cpu， 然后一条显卡一分二的双八频的供电线，然后又一条显卡单八频的供电线啊，这样式的话他就可以插三八频的显卡，而且用了两根独立的线线裁的这个电流被分摊，温度减小，更稳定，那么 明白吧，而且整个线材采用了扁平的纯黑线，装机更好看。那么看电源的内部，从这个 ac 的输入端加了一个电磁屏蔽罩啊，就这个金属的，使其地线与外壳更好的接触，从而减少一部分电磁干扰信号和文波。 然后在这个供摩定感的前面呢，加入了 mov 的防雷机设计。然后咱们再看这个主电容，采用的是日本的一线品牌尼吉康的一百零五度高端电容啊，很多品牌用台系电容还用八十五度的，怎么想的呀？ 然后咱们看容量啊，容量升级成了三百九十微法四百伏了，那么用了这种更好的电容啊，而且不需标寿命长，他就能保证电源的寿命，而且能提高电源的保持时间。这个电容在百分之百功率下，不敢保证能大于十六毫秒的保持时间，但是在服务器规范的百分之七十五的 这个负载下，我敢保证他是合格的。然后这个直流输出部分呢，同样是用的台湾的十二光子的电容啊，里边有这么一两颗是成型的电容，也就是说这个捍卫版的电源呢， 采用的是日系加大部分台系以及少部分两颗左右的国产电容啊，用料在这个价位里边我不敢说怎么样啊，起码绝对良心，而且整流桥也配备了这种辅助散热，很多的其他电源是没有的。线台的输出端呢，也采用了这个热缩保护套啊，一般的这个地段电源都是没有的。 然后现在的出口也进行了专门的加固啊，这是最基本的，不像某些台系品牌啊，你看看缩的这进去虫子了怎么办？不直接短路了吗？就用了一个扎带啊。这就是某金牌电源，经过了我的简单对比，相信你们对我的这个捍卫版的电源有了简单的了解。 我希望在我的带领下，所有的国产品牌店员不再拼价格和缩水，而是怎么拼用料，我希望做一个店员的里程碑。那么下一期咱们就上专业的仪器，看一下他的表现怎么样。双击加关注！
粉丝4.3万获赞24.4万
相关视频

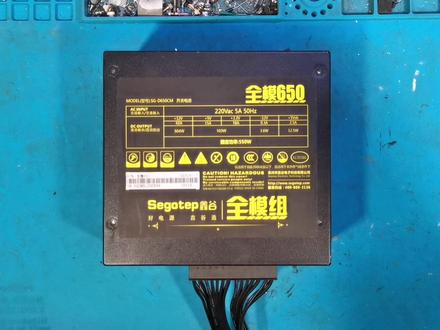

06:04查看AI文稿AI文稿修一个电脑电源，新股全模六五零五百五十瓦，全模组五百五十瓦，非要叫一个六五零。电源的问题是炸保险，保险从这块能看出来他已经熔断了。 那接下来把这个电源拆出来检测一下吧。电源拆出来先看一下他的电路结构，是一个双管正机修特加接管整流单路磁放大， 原件布局也是稀不愣登，发电容是四百二十伏，二百二十微仿一百零五度成型。这个是模组接口电路板背面这样的单层电， 这个电路板旁边还有一条，这个应该是他应该是出场时候应该把它拆掉的吧，他为什么还留着呢？这样 这个电源呢？保险炸了，哎呀，保险一动就已经碎了。这保险体积还挺小的 啊。这个保险坏了呢，可能开关管有击穿短路的，要不然保险他不会坏。 这 brt 体积很小，看我还有一个同型号的料板。那个电源就是这个 brt 损坏了，我来找出来和他对比 一下，拿过来了，这个电源是和他一样型号的，这个电源我记得是其他原件没有坏，只是这个变压器坏了，他俩是完全一样的， 正好遇到了这个同型号的，来验证一下这个变压器到底是不是损坏。找个电桥来测一下。先测一下这个坏的， 测一下这个坏的变压器初级电感量。嗯， 看一下 这个二十九微亨。 二十九威风好像是很低。刺激呢，刺激直接就是零了。 直接就是零，但是并不是二极管短路。看一下是不是二极管短路。 挖机管没有短路。再来看一下现在这个电源， 哎，没测上吗？ 啊，来了，六点四，豪横那个已经是微横了，那个确定是变压器损坏，再来看一下这个电源，测一下有没有什么 短路的地方。先看看整个桥，整个桥没坏，开关管呢？开关管短路了，这个二极管呢？二极管没有坏， 双管蒸机这两个管子也没坏。这二极管刚才我拆的时候发现他两个银角已经脱汗，看这个这样应该能看清这个位置， 这个电路板 这个散热片还没有晃动，那这个电源可能是由于这个嗯， p l c 的二极管引角脱焊导致炸了这个长管，然后炸保险， 问题应该不大，换长管换保险试一下。换了一个开关管和一个保险。 这个开关管的型号是 sf， 不是 sif 幺八 n 五零。那他应该是一个十八 n 五百伏的， 用击穿了，还有就是那个保险，那保险也换掉了，其他地方我已经检测了，没有坏的，现在通电， 哎，啊，这个没有开通电，待机电压正常。哎呀，每次通电都是 是这么紧张呢。开机输出电压来测一下，刚才我又用这个二极管档测了一下大电容电压，但是这个表还可以，没有坏。 十二伏电压，十二点二，三点四，五点一， pg 五点一，待机负的十二伏大电容， 哎，啊，怎么测不到呢？三百六十六点六，没问题，很稳定，断电关机， 接下来把嗯，刺激这些焊点稍微补焊一下，因为我感觉这个电源好像挺容易开焊的，补焊一下装起来上电脑测试一下就可以了。感谢各位的观看。
103东辰小电脑
02:35查看AI文稿AI文稿新股的店员怎么样？嘿嘿嘿。哎，你还是别说啊，还是挺有骨气的啊，全部都自产啊，不找贴牌和代工啊，说明现在我们收入还是蛮好的啊。厂子放的啊，还可以。那新股的店员处于底层的是这个叫核动力 啊，听这个名字就是一种啊，其实就是要啊爆炸的感觉。没有巴斯普拉斯认证啊，中啊，这个是植树啊，植树的线啊，质保是三年， 再往上是 an 白牌认证啊，质保也还是三年，这个也是直出现这个系列阶段，就是就有这个冰山版啊，就是白色的版本的啊， 在网上是全模。是的，系列的名字就叫全模，这这个就是全模组的现场。那这个系列都是没有八十 plus 认证的啊，据辛苦自己说啊，这个全模 八五零七百五十瓦。这个啊，能够达到笔尖铜牌的水平啊。啊，质保也还是三年，再往上是 am 白牌认证全部组啊，也有这个冰山啊。这个白色的版本啊，质保也还是三年，再往上是 gp， gngm， 这三者的关系是这样的， gn 和 gm 是用来代替啊。 gp 的替代的原因呢，是因为以前的这个命名上可能引起奇异，比如这个 gp 七五零 g 啊，会被误认为这个是个额定七百五十瓦，实际是个额定六百五十瓦的东西。 三代电源有一大特征就是拿型号名字来混淆功能网，所以把 gp 拆分为了 g n 和 g m， g 的意思是 glow 的金牌， n 的意思是 no more， 非模组， m 的意思是 mojo， 那么连起来你就 好理解这个定格啊，所以你会看到 gp 里面有模组也有非模组的直出啊，可能后续这个系列就没有了啊，这就是新老款交替出来的结果，他们都是金牌认证的质保啊，提升到了五年， 还得是咱这是吧。啊，学知识是吧，那再往上就是阔能了，这个也有白色的冰山版，还有 sf 叉的小电源，金牌全模组质保是给了十年。 那新国的电源啊，到这啊，也就到这了啊，也就没有了，白金什么太子啥的这就没有啊。反正怎么说呢，这个定价就是给那些穷在意性价比的朋友们准备的啊。这个 他又不是不能用是吧。那下方的合集可以查看往期的长城和华硕的电影内容，下一期想听什么啊，评论区告诉我啊。图解呢？我就放在评论区置顶了啊。那啥也不是散会，今晚龙泉上面啊，要是谁没来我就上你家房里，家玻璃给你拆掉，拜拜。
3825政雨R!ch
02:30查看AI文稿AI文稿星谷 g a 六五零 w 电源到了现在开始镶， 使用手册 电源线 捆绑线螺丝 又变了。电源 这个线看一下硬盘线 cpu 的， 这也是硬盘的， 是显卡主板电源线啊，是这些线。
02:32查看AI文稿AI文稿兄弟们，我真是服了呀，新股的这个电源我测了一上午，我以为是我的试播器坏了，结果你猜怎么着？就是这个昆仑的九重 k e， 这个啊，就是昆仑的旗舰系列，我在做这个电源的评测，测到了这个整体动态载的时候啊，先测的百分之一百二，看到百分之一百二这个电压表现了吗？最高十二点一六伏，最低十二点零四伏，然后我觉得这没问题啊，一百二很简单，我又测了一百六，看这是一百六， 一百六的电压值，可以看到还是十二点一六，最低十二伏，跟刚才有了一点点变化，然后现在我给换成了百分之一百八的整机动态电压，还是十二点一六，最低值十二伏。 然后我又把这个动态切换到百分之两百啊，非常大的电流能去到一百四十多安，可以看到它的最高值还是十二点一六，最低值十二伏。我当时我就纳闷了，我看我试播器坏了吧， 可以看一下这个光标啊，是严格按照英特尔规范去设置的，这个电压，那就太离谱了，我这里还有其他的电源，我试了一下，哎，是不是没坏啊，电压和之前测的都一样。然后这还不是最离谱的，当我测这个线材动态载单线 p t i e 五点一三倍，峰值一千八百瓦的时候，我更加震惊了， 呃，你们可以翻一下我之前那个评测报告啊，大部分电压下线都是十一点六伏左右啊，好一点的十一点七。那测新股的这个看一下，新股的这个最低电压十一点八伏，可以达到超强线了，这也是目前测出来唯一一个达到超强的， 这个电压最大值都标准十二点零四伏，然后是模拟七九零零叉叉两条线的这个动态电压，然后再来看一下这个电压表现。卧槽，牛逼，最低电压十一点九六伏，目前测到十一点二伏 啊，好一点的也是十一点六伏左右，这么标准的，这是第一个啊，唯一一个，然后是模拟七九零零叉，七叉三条线都插满的动态电压 来看吧，最低值十二伏，最高值十二点二四伏，太强了啊，如果你用这个电源配 md 的 显卡还调驱动的话，就不要去考虑是不是电源问题了，你就直接显卡返修吧啊，去走显卡的售后，肯定跟电源没关系。 大家知道我是不给这个电源排名的啊，因为这里边有很多说法，但是就仅仅动态来说的话，目前新股的这个绝对是第一名啊，没有能超过的。我后来了解了一下，因为这个电源是用那个呃， dsp 做的，他用浮点计算把动态电压往回拉了啊，这个是模拟的电源，不能比拟的，所以说他就强在这了。 呃，我本来是想要把这个评测完整做完了给你们看的，但是我太激动了啊，就先给你们看一个片段，具体的这个完整测试可以看我后期的啊。
8693评测哥电脑巧鸥科技

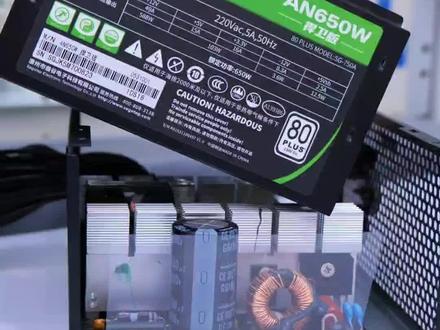

03:48查看AI文稿AI文稿你们想要看到 a n 六五零捍卫版的评测，今天终于来了，之前为什么一直没着急测试这个电源呢？就想让你们了解一下大部分其他品牌升管商机档次方案的这个电源是一个什么样的表现啊？现在测的也差不多了，给你们看一下这个捍卫版的表现到底怎么样吧。 简单的梳理一下呢，就是大容量的日系尼西康电容，然后金属屏蔽罩， 高规格的整流桥配散热片，高规格的变压器，直流输出部分的电容呢，大部分也是台系的，里边掺了两三个国产的双独立八频 cpu， 宫殿啊，两个独立的， 然后就是三个八频的显卡供电，支持旗舰的三八频显卡，纯黑扁平线设计。好的第一项六百五十瓦的测试规范只有一个过电流测试没通过是因为没有 ocp 的保护芯片啊，这个之前你没 看过，大部分都没有，而且基本上也没有人会把五伏的电流加到四十安，之前有很多电源在这个动态加载测试里边都没过去，捍卫版的这个是没问题的，可以看到这个电源的过功率保护值呢是七百五十四瓦，动态加载测试没问题。 现在是静态电压测试，可以看到电压都正常啊，不像那些电源似的，空载的时候电压直接就超标了，都是比较贴近的。然后是三组短路保护测试，全部通过，待机公号小于一网合格。现在测试满载状态下的文波和保持时间。 十二伏的温波减去底噪是五十毫伏，五伏的温波减去底噪是二十二毫伏，三点三伏的温波减去底噪是二十五毫伏值， ac 的实际输入工号七百九十四瓦，转换效率百分之八十二没问题，功率因素是零点九九 九幺 p f 值也没问题。在百分之百的负载状态下，十二伏的保持时间是十一毫秒。在百分之七十五负载服务器规范下呢，可以达到二十点八毫秒，这个合格。五伏的满载保持时间是十二点二毫秒， 在百分之七十五的负载下，五伏的保持时间是十七点八毫秒，百分之百负载状态下，三点三伏的保持时间是二十三毫秒，那么百分之七十五的服务器规范就不用测了，肯定合格。这就是说这个捍卫版的电源在负载百分之八十的情况下，可以符合银泰尔的规范。现在测试的是十二伏满载之路，低负载可以看一下，现在的电压都正常， 双管正极单词放大的电源呢，瓦数越大，在这一项里边越容易翻车，这也就是为什么捍卫板我只做六百五十瓦的了。然后测试的是三点三伏满载，其他线路空载电压都没问题。然后是五伏满载， 十二伏三点三伏低负载，电压也没有超标啊，这一项很多电源都翻车了啊。然后是五伏三点三伏联合满载，十二伏低负载电压也没有问题，也没有超标。最后一项测试的是五伏低负载，其他线路满载可以看到电压也都没问题。 视频的最后啊，给你们做一个附加的测试，七百五十瓦超载了一百瓦。使用十二伏的文波是六十五号伏减去底噪， 五伏的文波减去底造是二十七毫伏，三点三伏的文波减去底噪是十五毫伏。 电源呢，已经测试完了，给你们总结一下，虽然说这个捍卫版的六百五十瓦不是 dc twodc 的电路，但是作为双管正机，在六百五十瓦满载状态下，电压还 能符合樱胎儿的规范，已经相当不容易了。前几期测的其他品牌的这个电源你们都看到了啊，不是这高就是那高，甚至连空载的时候静态电压都高。 这个电源呢，以后我还会升级啊，比如说微一点零，一点一现在就是属于一点零的版本，后期呢，我还会做这个八百五十瓦的金牌全日系直出的性价比，还有一千瓦的金牌全模组全日系支持 pcie 五点零的，希望你们大家多多支持。
1258评测哥电脑巧鸥科技
01:10查看AI文稿AI文稿同样六百五十瓦电脑电源，我买的品牌款要三百多，杂牌只要七八十，核心差距全在 pfc 电路的设计和用料上面。今天纯技术分享，看完懂原理，学技术以后不被坑！正常桥式整流出来，电压和电流是同步的，正弦波 本该全断利用，但杂牌电源要么省掉 pfc， 要么焊个假电阻糊弄人， 只剩大电容，只在三百一十伏波峰尖端充电，百分之八十的波形都浪费了。而品牌电源有源， pfc 靠电杆加猫司管展波校准波形， 让电流和电压完全同步，全段波形都能有效利用， 这就是好电源，转换效率能达到百分之九十到九十五，杂牌只有百分之六十到七十的原因。 给大家算笔账，一年用掉一千度电，杂牌电源浪费三百度，多花两百五十元电费，用的越久亏的越多。技术差就是工资差，关注寒宫，带你掌心晋升，少走十年弯路！
04:58查看AI文稿AI文稿听说你们一直想要看我评测新股 a 二六五零捍卫版，看一看我和新股联名定制的这个电源表现怎么样？今天我来了，这个电源现在有黑色和白色两款，黑色的先上市，其次是白色，那么 a 二六五零白色版啊，我自己都特别喜欢，特别的好看。后边的这个名牌信息呢，也是印上去的，不是贴纸的，今天咱们就拆一个测一个。 咱们先来看一下名牌信息，十二伏输出四十九安五百八十八瓦，实际上他十二伏是可以输出六百一十瓦的，但是要改这个名牌信息需要重新过三 c 啊，那个费用很贵，所以说就按原来的这么标了。然后五伏和三点三伏联合输出一百瓦， 折电功率六百五。首先是这个风扇，是一个十二伏零点三七安两千转的液压风扇，虽然说转速不低，但是整体来说噪音不是很大。然后咱们来看一下这个电源的一级一 mi 电池，屏蔽独立的 pcb 小板， x 电容，麦电容，固模电感一级 mi 齐全。然后还配了一个独立的开关，独立开关的 连接处有一条线，套了热缩保护更好的绝缘。然后是一个磁环 ac 线，配的独立的插座，保险管，比较大型的 mov 防雷机的压敏电阻。然后是二级的燕麦 x 电容，供摩电港外电容齐全。 然后是主动式的 pfc， 用的是 eq 三四，像这种比较大的封闭是 pfc 电杆的，一般在七百五十八以上金牌电源上才能看到。这个 pfc 的高度呢是四厘米，因为这个尺子下边有一个一厘米的空档，这样的设计很大程度上减少了 pfc 电感效较的概率。 在 pfc 电脑和主电容后边呢，有一颗压米电阻是黑色的，然后是主电容，采用的是日系黑金刚高端系列，四百伏 四百七十倍发，一百零五度在二百出头这个价位，以及六百五十瓦这个瓦数，这个主电容算是比较天花板的级别了。然后是一个高出三十片一节的变压器，带，六百五十瓦是没问题的。然后这个电源的架构呢，是双管转机，但是放大，然后是低通滤波直流输出部分，十二伏五分 手动电杆，三点三伏手动电杆，然后是一大两小三个碰撞电感以及九颗大容量的电解电容是这个台系十二光子加上国产呈星混合使用啊，这个数量没有一定的比例，但都是一百零五度这个品牌里的高端系列。 然后看一下这个直流线材输出部分，十二伏，五伏，三点三伏以及信号线全部套了热搜保护套，风扇线依然配了独立的插座，而且风扇的线材也套了塑料的保护套。然后咱们来看一下电源的线材，一个二十四平主板供电，两条一分二的显卡供电线，总共四个发瓶口，基本上也算是天花板的，你可以不用，但我得有。然后两条独立的 cpu 八频供电啊，两个八频独立的不是一分二，然后剩下两条大四频和 ide 的线，然后是显卡，十二伏的线标必须是十八 awg 的。然后咱们现在开始上期测试，首先咱们来看一下待机光号小于一瓦符合节能标准，然后是六百五十瓦十四项标准测试，可以看到只有一项过滤保护没通过啊，是因为没有 ocp 的这个， 其他的动态负载是一点问题都没有，之前我凑过不少的电源在动态负载都有点毛病啊。然后看一下测试详情，五福给了五扇的电流没保护啊，一般来说没有人这么干，所以说这一项不是必要的。然后这个电源的过功率保护值是七百七十八没问题。 然后咱们来看一下满载状态下的文波表现，十二伏的温波减去底噪是四十三毫伏，五伏的温波减去底噪是十八毫伏，三点三伏的温波减去底噪是二十一毫伏。此时 ac 实际输入公号七百八十七瓦，转换效率百分之八十二， 符合八十 plus 白牌认证，满载功率因数零点九九四，是真的主动是 pfc 没问题。然后是百分之百的负载状态下，十二伏的满载保存时间十六点六毫秒，刚好合格。 百分之七十五肯定就不用测了啊，高高的。然后五伏的百分之百负载保持时间十八点六毫秒也没问题。然后是三点三伏百分百负载保持时间二十八点二毫秒。 然后是五组短路广播测试，全部通过全绿。然后是静态电压测试，空载状态下电压没问题，然后测试电压偏离，十二伏满载之路低负载电压没问题，十二伏的电压偏离是百分之三点三。双管射击档次放大，在这个电流这个瓦数里面，做成这个效果已经很不错了， 之前我测的其他的电源，包括五百瓦的都没有这个表现，你们都看过。然后是十二伏和三点三伏联合满载五伏低负载，可以看到三点三伏基本上电压没有偏离，然后是十二伏和五伏联合满载三点三伏滴负载，此时总功率已经超过六百五十瓦了， 五伏的电压偏离呢是百分之一点六，三点三伏基本上没有偏离啊，十二伏也很正常，所以说这个电源带三块机键硬盘，啥问题都没有。然后是十二伏和之路联合完载， 十二伏的电压偏离只有百分之零点五，三点三伏电压没偏离，五伏的电压偏离呢是百分之一点二，然后是三点三伏十六安满载，其他线路低负载三点三伏的电压偏离是百分之一点。 然后是单五伏满载，其他线路低负载五伏的电压偏离是百分之三点六，电压没问题。然后咱们试一下超载到七百瓦的功号，看看温波表现，此时十二伏的温波也只有七十毫伏，五伏的温波也是只有二十一毫伏，三点三伏的温波也是二十一毫伏。这个电源测试完了给你们总结一下，作为两百出头的电源， 在六百五十瓦这个级别，虽然说是双管生机，但是放大的，但是他的电压表现，文波表现，保持时间，线材数量以及主电容的这个用料品牌， 我主电容的这个容量来看的话，算的上是两百出头，六百五十瓦电源各方面配置都很水桶的一个电源了，我也不敢说这个电源有多好，我只是还原了一个合格正规不需标不缩水的电源应该有的水平展现给你们，在此我也向你们承诺，所有捍卫版的电源跟我联名的，只会升级，不会缩水，希望大家监督，谢谢大家。
990评测哥电脑巧鸥科技
02:40查看AI文稿AI文稿看这里，脑锤装机哎。哈喽，大家好，我是脑锤哎。呃。然后今天我们还是装一台插机油平台的，呃。一款义乌主机，然后我们废话不多说，先介绍配置，呃， 首先 cpu 是这个一五二六六七 v 二，呃，他的参数是跟那个是一五二六七三 v 二是一样的，只不过是比二六七三 v 二高了大概二十瓦左右的工号，但其实对散热影响不是很大的。呃，而且这个目前来说性价比也算比较高的。 呃。然后内存我们还是用到的美光的，呃。单条石油器，一共三十二 g 一八六六频率的三代服务器内存，嗯，散热器 我们用到的是九州风尘，嗯，这个炫冰三百海外版的这样一款，嗯，散热器它是一个铜管镀聂的，呃。散热会非常不错的。 嗯，主板我们用到的是华南叉七九的六 m 这样一款主板，呃，显卡的话，我们用到了一个二零六零呃的一个这样一个显卡影池的二零六零六 g， 呃。然后，呃固态，我们用到的还是这个爱国者的批两千五百一十二 g 的这个固态，呃。然后就是电源的话，电源我们这回这次是用到了一个，呃，平侧哥联名款的一个，呃。新股的电源， an 六 零 w 捍卫版，他是一个八十 plus 白牌的。呃，这个，这个电源怎么样？为什么要用这个电源？我会在评论区呃留言，然后是艾特一下他，然后你们可以看一下他的一个评测视频，这个电源不仅性价比高，而且就是说是供电用料 非常给力。呃。最后是还是我们这个机箱，富士康的，呃。这个铁甲，然后我们开始装机，然后看一下整套整台装下来的一个效果，跑分如何。
39脑锤体电脑工作室
06:41查看AI文稿AI文稿修一个粉色寄来的电源，酷冷至尊六百五十瓦。 gs 六五零是什么故障？我也不清楚。通电试一下， 充电没，没有任何反应，好像是炸保险，没有带机电压，也没有充电电流，应该是炸保险了。拆个检测一下吧。 电源拆开了，看一下这个电源吧。这个电源呢是乔维代工的，电路结构是双管正机同步整流， dc 转 dc。 大电容是窝系四百伏二百二十微法和一个四百伏三百三十微法，他俩并联刺激也 是窝系电容，全窝系电容。看下电脑板背面，电脑板背面这有一个 cm 六八零零， 这个小芯片是头目整流的芯片。这个电源呢也是板板正正，没有什么明显损坏，但是他却炸保险了，要来测一下吧。 先测下这个保险，保险在这保险已经不通了。再测下整流桥， 整流桥是没有坏，整流桥一般都不坏。这个 ndc 这么电阻没问题。长管呢啊，这个 psc 的开关管 击穿二极管，二极管没有击穿半桥。这两个管子呢啊，双管政绩。这两个管子呢？没有坏，这小件好像也没坏， 只有一个长管损坏。这个电源做工用料感觉还可以， 什么都不缺。亚米电阻，热米电阻也没对过电路。 plc 的电感还是 封闭式的， 而且是全窝系电容。那现在只 发现有一个开关管损坏，先把它拆掉来看一下这个开关管和这个保险。已经拆下来了。拆下来再测一下这个开关管呢，三个角之间都是导通的了， 这个保险才是熔断。然后其他的原件我也检查了，没有发现还有什么损坏。驱动这一部分小电路也没问题，别的原件呢，也看了， 所以我就直接把这两个软件给他换上，换上之后充电来试一下，如果没问题的话，就把它装起来， 放到电脑上，再测试一下。 通电来试一下 待机电压，正常开机已经正常开机了，测一下电压。 有人说测空载电压没有用，空载电压你都不测，那你直接测负载电压吗？电压都正常。再看一下这个 psc 电压， pscd 啊，三百八十一， 现在基本没问题。把电源装起来，上电脑加负载测试一下。这还有一个电源也是这个粉丝发来的，这个电源是新股四百瓦， 额定三百瓦。没有风扇呢，怎么风扇被拆掉了？不知道这个电源是什么问题，直接给大家都看一下。通电试一下。通电有充电电流，没有炸保险， 有待机电信号，可以开机。哎，可以开机，但是加不了负载。待机情况下呢？待机情况下加负载好像也不行。先把电源关掉，从这个外壳往里边看，这个电容好像已经鼓包了呢。感觉 啊，把它拆开看一下吧。这个电源拆出来了，看一下这个电源。这个电源的电路结构呢，比较特别了，是一个非常经典，而且比较跟现在 比较落后的一个电路结构。被动 plc 半桥，这个半桥呢？不是半桥斜镇，是硬开关的半桥。这两个电容是二百伏，四百七十微法，两个串联是两个串联，他不是并联的。 我开工管呢，是两个三极管，幺三零零九，刺激整流销特机二极管整流 三点三伏，有个单路磁放大控制芯片在电路的刺激，七五零零加上三三九， 是一个非常经典的电路方案。这个电源应该没有什么问题，就是电容有鼓包，这个电容明显已经鼓包了，还有这个电容也已经鼓包， 把这几个电容换一下吧。电容呢？已经换好了，通电试一下， 开机看一下，哎，开机现在它就不掉电了。来测一下输出电压，这个输出电压可能有点偏离十二伏电压十二点四， 三点三，伏电压呢？三点三八五伏电压，五点零八，待机五伏五点二，加上负载五点一，三点三，六 十二点三，没问题。那这个电源呢？就愉快的修复了，感谢各位的观看。
149东辰小电脑

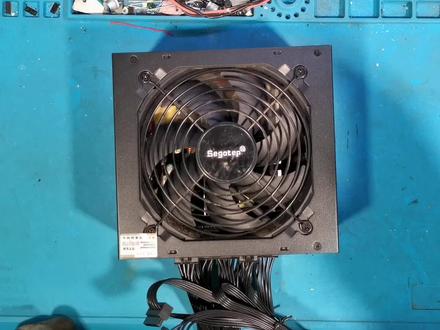

04:50查看AI文稿AI文稿修一个网友寄来的电脑电源，新股全模六五零五百五十瓦，电源问题，说是清灰之后重启了一下，然后就不开机了。充电来试一下。 好，充电了，充电呢，有待机电压，开机没反应。 先来测一下十二伏有没有短路，断电， 测下这个输出电压有没有短路，看一下十二伏的 十二伏呢？没有短路，三点三和五伏呢？ 三五伏野 也没有短路。三五伏。他这个啊，这电源是什么结构呢？是单路磁放大吗？好像是没有 dc 转 dc 电路。那就拆开看一下吧。 这个电源我拆开检测了一下，最后的结果是我判断这个电源变压器损坏了， 因为这个电源我通电，刚才试了一下，发现开机的时候这个十二伏他是稍微有一点点输出，就是这个灯稍微亮了一下， 但是不是很亮，稍微有一点点输出，而且呢，这个 pfc 电路工作了大电容电压是三百七十伏左右， 然后双管正机，这电源结构是双管正机，双管正机这两个管子他也有驱动波型，驱动波型不是百分之五十最大，他是一个占空比比较小的波型， 但是他这个后极他就是不输出，输出电压非常低。消毒机二极管呢，也没有短路，这几路也没有短路， 我就怀疑这个变压器应该是坏掉了，然后在线测和拆下来测呢，他这个刺激，这两个绕组电杆量都非常低，看这个是十二伏，这绕组 才十四微横五幅，这个呢三微横正常，他不可能这么低， 他应该是一个几十微红，这个十二伏应该是一百多，至少也是几十，他这个才十四，然后这个初级看一下， 初级电杆量是一点二毫升，初级应该是没问题的，这个刺激肯定是不对的，十四微横，另个绕组三微横，三微横，几乎就是没有啥电杆量呢，和零差不多， 所以说这个变压器肯定是坏的，但是他坏的非常离奇，清了一下灰之后，怎么变压器就会坏掉了？ 这电瓶我拆的时候发现还有蟑螂的尸体，给变压器看了一下，也没有发现有碎裂的 情况，体积好小，但是这个变压器百分之九十他是坏的， 没有同型号的吊板。这个电源呢，最终只能是以失败告终了， 而且其他原件我都排查了，这管子也没问题，驱动信号也过来，刺激呢，也没有转路，唯一就是靠这个变压器的传送能量， 结果他就传不过来啊，这个电源呢也只能这样了，以失败告终。现在呢，我又把变压器装过去了，还原一下，现在是通着电的啊，没有通电好，通电了，通电之后看一下这个 十二伏，看稍微亮了一下， 还有这个驱动信号， 这个波形是开机的一瞬间，双管正极，其中下管他的驱动型号，看他输出之后，他的战功率就超级小，就一个小脉冲，连续几个， 那说明这个初级工作的时候他是有电流的，因为他要检测电流吗？他应该是电流很大的，所以他这个占空比也特别小，但是刺激呢，他却没有输出，说明这个变压器他就是坏的。
96东辰小电脑
