西门子触摸屏sd卡使用教程

大家好，然后今天呢我们看一下这个西门子两百斯玛特如何使用 sd 卡进行下载程序，那么我们这里准备的是一个三十二 g 的一个内存卡，这里它是一个空的。然后首先我们打开编程软件， 我们这边使用的这个 cpu 呢，它是一个 s 二四零的，那么启动这个位置，我们给它设为开机运行，这样的话我们写一个简单的程序，然后就写一个简单的一个七宝亭哎，零点零， 输出一个 q 零点零，然后 q 零点零， 这里再出一个长币的，哎，零点一哦。写完以后我们不要直接点击下载，因为你没有连接网线，你肯定是下载不进去的哦，也不要直接保存你的程序，因为咱们直接保存的话， plc 是没办法读取的，我们需要在 plc 这个位置找到这个存储卡，里面有一个设定哦，设定的话我们是从电脑里面下载程序到存储卡里可以选择 pc 端到存储卡， 那如果说你是读取你 plc 里面的程序的话，你就选择这个 plc 短存入卡，我们选择下方浏览地址的话，我们选择 u 盘的这个 f 确定，那么点击保存， 保存完成以后，我们打开以后就可以看到里面多出这个文件，然后这个文件就是我们小 c 需要读取的程序，那么我们下载好以后，把存储卡弹开弹出，然后 我们首先需要把 plc 断电，因为不要在通电的情况下插入 sd 卡哦， plc 断电完成以后，我们可以把存入卡插入进去， 插入完成以后我们给它通电， 这样的话 plc 的这个灯他会一直闪，就是 stop 灯，他会一直闪，那么在闪的过程当中，其实就是读取我们的程序， 我们稍微等几分钟，大约一分钟左右其实就可以啊，然后不到一分钟，三十多秒也差不多，然后时间差不多快到的时候，我们再一次断电， 然后拔出我们的存储卡，然后通电 哦，通电完成以后可以看到哦， poc 是自动达到了运行状态，因为我在 poc 里面已经设定了，我们看一下指示灯，摁一下点亮，再按一下停止，这样的话我们的程序就已经下载完成了。

if you re like rock the rock the pocket beats like a rock the rock， the beast rock the rock， the pocket beats if you re like rock the rock， the pocket beats like a rock the rock， the beat rock the rock the pocket beats。 谁是谁？谁是谁？谁是谁？是不是谁？谁是谁？谁是谁？谁是谁？是不是谁？ let's go！ let's go go go go！ 东北 one two three。

怎么样通过一张普通的 sd 卡来给我们 psc 下载程序？那么这样做的好处就是我们假如说现场有多台这样的 psd， 我们要下载程序的话，这样做要比用电脑来一台一台下载这样的效率要高。 那么我们这个视频给大家分享怎么样制作一张程序的重出卡，把重出卡，把这个 sd 重出卡，然后插入到我们电脑上面，然后在我们这个电脑这个呃新模式来，为什么样的 psa 变成软件上面，在菜单栏上面找到我们这个 psa， 那么找到 prc 里面有一个重储卡，重储卡点这个设定，那么他有两种方法，然后做这个重重卡，一种是 prc， 就是把 prc 的程序拷贝到我们这个呃重储卡上面。第二种方法 就是把这个憋成软件当中的程序，把它下载到我们的充充卡当中。好，我们一般是通过第二种方法点一下，然后就是程序充充卡，然后浏览就是你哦 你的这个充足卡，然后点确定，然后点这个保存，我们这个制作的时候是程序快，数据快，还有这个系统快，都要把它放到我们这个充数卡上面点保存，然后由于我们这个开始我们已经就有了，我们所以说把它覆盖 好，那这样的话，那这样的话，我们这个呃重输卡上面就有两个这样的文件，两个这样的文件。好，我们现在这个重输卡上面就有我们 prc 程序， 然后我们把这个 psc 断电，然后把这个卡插入，然后 psc 上电，那么这个时候他就会把你的卡上面的程序自动的拷贝到我们这个 psc 内部， 然后当你的这个，你看到这个这里有个 stop 指示灯在闪烁的时候，就代表我们这个程序已经拷贝完了，然后断电，好，拔掉充数卡上电， 好，我们平时已经切换到运行模式，然后我们这里做了一个一键启停。 好，感谢大家点开我的视频啊，喜欢的话双击加关注。

请讲一下如何把程序导到西门子触摸屏里面？使用优盘，新的西门子触摸屏的一些东西，还有一些配件。全新的屏幕， u 盘里面有西门子触摸屏的程序，把 u 盘插到 usb 口上，开机 出现这界面，点第三个，再点第一个，进入后点击这个，然后点击下一个，然后这边就能读出 usb 的数据来，再点下一个， 然后再点下一个，然后点开始先，这样就把把 u 盘程序导到触摸屏里。好，这样就好了。这样呢 就是通过优盘把这个旧的屏的程序导到新屏里面，测试一下，触摸都没问题，新屏也没有问题。好了，就这样可以打包发走了。

大家好，下面我们给大家讲解一下如何使用西门的存储卡，对西门的 prc 来执行程序的快速下载。 在很多时候我们现场没有电脑或者无法骑在电脑的情况下，我们可以先将程序导入到存储卡里面，然后再有存储卡可以快速的下载到我们的 plc 里面去，那这样的话即便我们没有电脑也可以实现我们程序的快速下载。 先将存储卡插入到我们的一个读卡机上面，这个读卡机使用普通的读卡机就可以了，然后插入到我们的电脑上， 提前配置好我们的这个项目，我们项目里面的硬件需要保证与我们实际的意念是一致的，然后双击我们的 cpu， 双击 cpu 之后呢，找到我们下面的有一个启动 动物选项，找到启动，将上电后的启动模式更改为暖启动啊，油温模式，就是上电之后立即进入到我们的运行模式， 然后在 obe 里面，并且一个简单的程序用于测试，使用了一个五赫兹的始终脉冲来触发 q 零点零的闪烁。在下面的读卡器的这个位置，我们右击这个存储卡，然后选择属性， 将 prc 的卡的模式更改为传送，他有三种程序，传送和更新过境 程序的话，一旦我们拔出了存轴卡， cpu 将不能运行，我们选择传送，即便我们拔出了存轴卡，那么 cpu 依然可以正常运行，但你确 然后此时呢？我们找到我们的这个 plc， 幺二幺四，按住鼠标左键不放，向下拖拽，找到我们的这个读卡机的这个位置，然后放到他这上面，他会有一个加号的提示，我们释放鼠标左键， 此时正在执行程序的编辑，编辑完成之后我们单击装载 好，正在装载，此时就会将我们的程序装载到这个存储卡里面，装载完成之后把这个 usb 给他弹出来， 然后将 cpu 断定，在断定的情况下插入这个存轴卡，插入之后，然后我们进行通电，通电之后就会将卡里面的程序自动复制到我们的 plc 里面去执行通电，此时正在执行城区的下载，我们稍等一下， 下载完成之后将 cpu 断定，现在就下载完成了，然后拔出存储卡， 拔出之后我们再次将 cpu 通电，此时 cpu 就会自动启动运行，可以看到 q 零已经闪烁了。

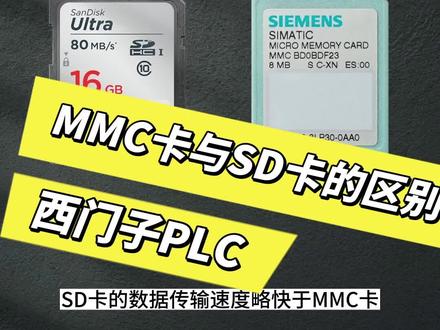

大家看，这是两张储存卡，你知道这两张卡有什么区别吗？左边的是 sd 卡，而右边的是 mmc 卡。 mmc 卡和 sd 卡的长宽是一样的， sd 卡略厚， sd 卡采用八针引脚， 而 m m c 卡采用七真银角。 s d 卡多出来的银角是用于数字版权保护的。 s d 卡的数据传输速度略快于 m m c 卡。 s d 卡具有可热、插拔等优良特性，应用范围广。 而 m m c 卡封装技术较为先进，采用总线结构，我们经常会在 p l c 上见到它，它的作用是来储存 p l c 的程序，断电后程序储存在 m m c 卡里。这就是 m m c 卡与 s d 卡的区别，你知道了吗？

你跟我笑啊？

现在是 poc， 这个指灯是亮着的啊，要先把这个 poc 断电，把这个电源断掉， 这里灭掉了啊。灭掉之后把这个 sd 卡插在这个西门子 对面，朝着自己 上电的时候，这里被启动的灯和停止的灯交替删除， 闪烁之后这三个灯同时闪射，说明这个程序已经写进去了，写进去之后就把这个 sd 卡拔掉 关掉，他就不闪不闪说话，然后再把这个电断掉， 然后我们就可以上电，再上电他这个绿灯会亮，这个飘 c。

好，我们今天来介绍一下这个斯文纸触摸屏，斯文纸 smart like 触摸屏，这个使用号是 smart 一千二一 v 三的，这个触摸屏的 画面，程序里面的程序怎么把它备份出来？好，我们看一下他这里面是有程序的，里面是有程序的。 好，那我们看看要怎么对这个阵营备份，那首先要备份这个这些程序，第一步先电源重启一下。好， 我们重启一下，重启一下，来呢，他会来到来到一个这样一个画面，我们看到这样一个画面，那快速点一下这个控制盘，好，看到了没有？他会进入一个他这个 控制面板，控制面板也就是他设置的地方，那控制面板这这边有第一个，第一个这边有画了一个储存卡，一个触摸屏，你看他画了一个储存卡跟触摸屏这样一个两个键号，这样 很很直观吗？按进去，然后就到了这个画面，这个画面就是一个辈分跟恢复的画面，这是个辈分跟恢复画面。然后下下面有三个选择，这个选 备份的形式，第一个是完全备份，第二个是备份那个备份那个配方，第三个备份，呃， 这个是使用者管理员，使用者管理员的备份，这好像是一个 搞不清楚他什么意思，前线呢什么的文件的备份。好，那我们，哎， nes 下一步好了，那这个就要要，要，我们选择那个备份在 哪个地方？那是 usb， 下面有个 usb 存储启动。好，那这个时候你就是要在下面有个有个插 usb 口的地方， 把那个，把一个 u 盘，把一个这样一个 u 盘，这个 u 盘要求的格式是 那个 fat 三二的，别的格式我不知道，还是应该是 fat 三二的容量，这个我这个是多少？八 g 还是多少的？还是我这个是可以用的 好，装电梯，然后刷深一下 出来了没有？下面有一个 u 盘的，有，有，下面进有一个七洞，就是只已经找到一个这个 u 盘了，然后再按这个 nais 台下一步。 好，他这边就是说完全被换，我们现在被换的一个文件名，他是以时间的形式，以时间的形式面面来一个文件名，难道你再按下一步 来呢？按是大的开始好来呢，就 好像这个悲欢的过程还是比较慢的，先等等吧，慢慢等待吧，看到没见度点开始走了。是有，有一点点，有一点点慢，那这个地方就快速过了，暂停一下，等一下再再来。 好，金哥， 漫长的等待进度都要快满了，这个悲欢要有一个时间的，要有，要，要一段时间的。 好，他最近还是备份，现在已经显示备，备份操作成功，有没有看到 备份操作成功？好，那我们把那个 u 盘拿出来，把 u 盘拿出来 放在电脑里面有这样一个文 键夹， u 盘里面，然后建立这样一个文件夹，再建立，这就是备份文件名，这个文件就可以拿去用，在同样的型号的触摸屏上用，那然后用恢复 辈份，有，里面有个 fuf， 我们刚才有看到那个地方，那我就具体我不再讲了，大家看一下就知道了。见到那个菜单里面一看就知道了，谢谢大家收看。

先将 u 盘插入触摸屏 usb 口，点击 setting， 进入控制面板，点击 server zen commission， 点击 backup 为份， 选择我们插入的 u 盘，然后点 next， 下一步等待进度条走完，辈分就完成了。

西门子触摸屏用 u 盘备份程序的方式，先把 u 盘插好了，然后选择设置 在系统菜单下服务与调试，这是回传还有恢复，咱们选回传，回传之后是全部备份，第二个是配方，第三个是用户管理，全部备份，这有个箭头， 然后选择我们刚才插入的 u 盘，再点下一步， 下一步 等待它备份完就可以。

我们一起来看一下西门子触控屏在使用的时候需要有哪些设置。首先第一个我们先通电 啊，由于西门子触屏他的功能比较强大，所以我们通电之后他的开机时间会比较长，然后等一下他会出现一个设置窗口，那么这个设置窗口只会出现五秒钟，也就是说我们需要有哪些设置，必须在五秒钟之内选择一下。 首先第一个是我们传送画面，就是如果说我们需要用电脑或者用 u 盘给他传送数据，这里都会有提示，会有显示 中间的 start 是我们进入画面，也就是说你要进入到触控屏操作界面就可以点中间一个，那么下面是我们的设置界面， 大家看一下设置的功能是非常多的，就很多地方都可以设置，那么我们等会一起来看一下有哪些具体的是一定需要设置的。

大家好，我是机电爱好者阿华西门子触摸屏七 p 七百 come fat 简介，这款触摸屏就相当于一个小型的电脑，下面我们对他进行简单的介绍一下 这后面的标签， tp 七百看法特，看法特就说明这款出物品是精致面板，我们在主态的时候就要选择精致面板， 这下面是他的订货号，主态的时候也要选择这个订货号， 这里可以装两个乘坐卡，这个是数据的，这个是系统的，我们看一下下面的接口，这个是电源接口，他是 dc 四伏，一般触摸屏的供电都是 dc 二十四伏，我们要严格按照正负来进行供电，有的触摸屏如果正负反了，就会使这个触摸屏损坏。 这个是博费 bus 接口，我们可以利用这个接口跟第三方设备，比如说便民器、仪表等进行 modebus 通讯，这里的三角跟八角 与第三方设备的 ab 进行相连。这个 usb 接口我们可以接鼠标、键盘、扫描仪、打印机等等，我们还可以通过这个接口来进行 画面程序的下载。这个网线接口，我们可以通过网线接口跟电脑以及其他具有网线接口的进行 profanata 通讯，这里有两个网线接口，他们的功能是一样的， 这个是音频接口跟 med usb 接口。当我们给这个触摸笔提供二十四伏电源的时候，他就出现了这个画面，在这个桌面上他跟我们电脑的桌面内饰， 这上面有很多软件，比如说一个 c o y 的浏览器，播放器等等，我们最主要的是要看这个启动中心的菜单，这个 启动中心与版本号，这个版本号我们在主态的时候也要选择正确，否则的话他是跟电脑没办法通讯的。 启动中心有四个菜单，川字范是将这个触摸屏设备切换到传输模式，我们将电脑的画面程序下载到触摸屏的时候，一定要选择这个模式， 是他的是启动触摸屏设备中的项目，当我们按下其他的键的时候，那么他就进入了我们 制作的画面程序。设定是启动控制面板，通过这个控制面板我们按照自己的需求进行设置。踏实课本是打开任务栏 开始菜单，这款触摸屏的功能非常强大，需要掌握的内容也非常多，下面对这个触屏的一些基本应用进行讲解。好，感谢大家的收看，再见！
