tp-link交换机使用教程

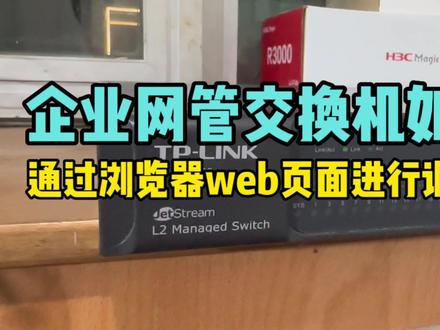

今天我们讲一下这一台企业级的可网管交易机，我们如何通过浏览器外边页面来进行一个调试呢？那第一步呢，我们需要通过 ccos 线呢，来查看一下这个交换机的管理 ipd 是多少？ r j 四五接口插在交换机， console usb 插在电脑上， 通过这条命运呢？呃，可以查看到咱们就当前交换机的一个管理 ip， 那么是幺九二点幺六八点零点幺，然后呢找一根网线呢，插在交换机的二十四口，然后跟我们电脑互联， 将电脑的 ip 地址我们设置成幺九二点幺六八点零点一百，那么此网页码是三个二点零网关，可以不用设置。接着我们在浏览器的导航栏里面，我们输入幺九二点 幺六八点零点幺，然后敲回车，就能够出现交换机的登录页面，用户名和密码我们默认都是我的密，我们直接点击登录， 那这界面呢，我们能看到交换这一个状态，比如我们二十四口呢，是接着网线的，所以他是灯是绿色的，其他的口呢是没有接网线。那么现在呢，我们需要配置两个微烂，我们就可以点击咱们左侧有个微烂 点击。然后呢比如说我们这里需要创建微烂，那我们就可以点击新建啊，在这里我们输入微烂 id， 比如说我们输入微烂时，就是微烂时的 id， 当然我们也可以填这个描述，也可以不填， 就是呢，我们就可以在底下去选择啊，我们哪些口呢？是属于危难时，我们就去选一下一二三四，比如说我们前五个口是属于危难时，那我们就是呢点题 提交啊，同时他就会把一到五五个口我们加入微烂十了。好，那比如说我们在创建微烂二十呢，我们也可以微烂 id 填成微烂二十，然后呢我们去选择，比如说在这里我们是，呃，六七八九 十啊，这五个口我们直接点击提交，那这时呢微量二十五个口加到微量二十了，那么最后一步呢？我们不要忘记最下面有一个保存配置，我们点一下，那么配置保存完以后呢？我们设备掉电了以后呢？我们设备刚才配置的东西呢？他还在。

我说出来你可能不信，很多同学都不会调试这种 tp 令交换机，第一步可能就错了，用这种坑锁线连接交换机，如果波特率还是选九六零零是登录不了的， tp 令的波特率是三八四零零，这个要记住，这样就可以登录了。 我们一到八口划分到微量，十九到十六口划分到微量，二十，二十四口与核心相连，允许相应的微量通过。 进入交换机后，我们可以直接配置，如果不会配置的话，可以使用工具系统，先选择设备速率、端口速和草位号，在这里填写。一到八口属于 win， 十九到十六口属于 win 二十，创口选择二十四， 允许十和二十通过，中间用逗号隔开，然后就可以生成配置，复制一下脚本 到交换机粘贴一下就行了。我们用搜 v 练查看一下配置，一到八口属于 v 练，十九到十六口属于 v 练，二十二十四口是创口的，这样就完成配置了。需要工具系统的同学，欢迎学习课程，解锁工具系统。

各位网友大家好啊，我们今天来讲一期机微烂拨号方式的艾块和这个呃网管交换机的设置方法。为什么要讲一期这个视频呢？你看大家可以看一下我现在这个呃 上网的方式吧，这是官猫，官猫上我们出来一根网线，到了我们的王国交换机上面 这一个 tp 林可的 sg 二零零八 d 从网管交换机又出来一根网线，到了我们这个艾块的软路油上面的一个弯口，然后我们这这个烂口通过这个烂口接到了我们的电脑上面， 有点乱，但是这个呃为什么要出这个视频？其实这个视频是相对来说，如果说我们是一个双 窗口的这个软陆油，或者说你看比如我们现在这是一个四口的，但如果说我们的 这个呃万这个入口的这个宽带，现在比如说现在可以连接三个三个腕口，一个烂口，如果说我们多余这个三个怎么办？或者说你看我们这是一个八口的这个叫唤机，但是这个八口叫唤机可以分出来七个 七加二，七加三十个，如果说多一十个怎么办，对吧？所以说这个机遇危难拨号的方式，就是一种很让我们这个呃 通过极小的成本来增加这个我们这个万口的这个呃方法具体怎么设置呢？我们这个艾块其实很简单，艾块就是 说我们设置的时候在我们的系统里面啊，我们看一下啊，有点乱啊，艾快设置的时候我们要给予微烂的拨号方式，然后选择 adsl 拨号，然后添加， 添加的时候我们注意微来 id， 这个微来不好意思啊，这个微来 id 是在我们这个网管交换机里面设置的， 然后宽带的账号密这个名称要写，然后宽带账号密码就是我们每对应一个微来 id 的对应的这个光猫的对应的宽带的账号密码。说的有点复杂了，但其实很简单，就是说 这个网管交换机每一个网口对应的每一个光猫，每一个光猫对应一个宽带账号，然后通过这个出口的网线接到爱快的交换机上面，在爱快上面设置这个 未来 id 对应我们这个网管交换机就可以了。好，说的有点多啊，我们这个，呃，现在我们着重来说一下网管交换机的设置，因为我在上一期这个爱快汇聚这个视频中，好多网友问我说这个网管交换机怎么设置，我们今天特意出一期视频来告诉大家怎么设置 这个交换机，我们这个先恢复出出厂设置呢，为了方便这个大家这个来学习看，我们通过这个一口连到了我们的电脑的呃网口，然后根据这个官方说明，我们要把这个网卡设置为十点幺八点幺八点听，然后登录这个地址， 我们已经登录了，登录的时候要设置用户名和密码，我们就设一个我的秘密就行了，密码我们自己设置点，确认好了，设置完毕来我们登录。 登录以后，我们这个要汇聚拨号的时候，我们直接直接点那个微烂就行了，别的不需要管的，我们点这个八零幺点，八零二点幺 qv 烂，先把这个微烂启用，然后点应用 确定确定就可以了，确定完了以后，我们现在要这个，呃，添加这个未来 id 的端口，比如说我们现在要用这个二口，这个安泰克口，然后泰克口是一，然后 vip 我们选择二，或者说根据我们自己的需要选择，比如说我们选择这个幺零二，二零二怎么的，我们记住也行，这个就是我们要在艾快交换一里面设置需要用的， 然后我们再选择这个三，还是把按泰克的口和这个泰克的口全部勾上，就依次这么勾就可以了，一，一直勾到八， 嗯， 好的，我们都勾完了，看到没有就说我们的成员口二口是代表二和一，然后所有的我们这个都从一口出，是 完以后我们再找到这个八零二点一的 q 的 pvid 这一步，还有我们把这个每一步对应这个 id 改成我们对应的二三 四 五六 七八。好的，这就改，改完了，以及说我们的 二口对应的微量 id 就是我们自己设置的二三口对应的是三四五六七八。然后我们就去这个艾块里面设置账号密码，跟 根据我们前面视频设置这个账号密码就可以拨号了，就拨通了。这样的话就所有的我们所有的，比如说我们有七根网线进来以后，通过一口出去以后通过艾快来汇聚了，这一点我们在这个参考艾快这个多线路汇聚教程就可以了。我们在那个视频里面已经讲过了， 如果说你有这个网心云的 oes， 比如 oes， 你可以设置基于这个微贷的拨号方式，也是因为 oes 只有一个 那个烂口，我们把这个出来的网线插到 oes 上面，在 oes 的后台里面，这个设置对应的这个波兰，呃，那个微大 id 的账号和这个微大 id 的宽带的账号密码。好，本期视频到此结束，感谢大家观看，谢谢。

大家好，本次为大家讲解内容是如何远程配置，整网为难。 我们在项目部署完成以后，需要对整网进行一个微量配置，并且如果在后期后期需要进行新的一个微量配置，就需要安排相应的时间专业人员和成本开销到现场进行配置的调试和维护，这就非常的麻烦。 那么我们项目部署完成以后，是不是一定要找一个专业的人员到现场去统一配置调试才行呢？ 啊？这个是不需要的，通过我们的 tp link 三营解决方案，我们可以对整个网络的微量规划进行一个远程配置。下面我们来看一看这个案例分析。小陈是一个企业出创公司的 老板，最近公司安装了一套有线、无线和安防一体的网络，但是安装的师傅和小兰自己也不太懂网络，但又想把公司的规划去做好，那么怎么样去做配置呢？ 其实小成本、小成公司的需求还是很简单的，只是对有限、无限、安防三个网络业务进行一个划分，然后分到不同的微微量去进行使用，避免相互影响。 基于以上的需求，我们可以不必要现场去配置，作为一个技术专业人员的话，我们通过 tp 认可的三云啊，去远程去帮小程的公司进行做一个配置就可以了。首先我们作为技术人员，首先要对 对微量划分，需要做一个配置表啊，比如说我们的出口路由，还有云交换等等三个设备， 我们都要去做一个相应的微量规划，比如说有线网络，无线网络还有监控网络，我们划到不同的微量中， did 还有配置相应的接口，还有太可规则，哪些口是属于按太格的，哪些口是属于太格的，这些我们都要用一个表去把它规划好 啊，我们只需要电脑去连接互联网，然后登录我们的三营，把我们已经添加到三营平台上面的这些路由啊，交换设备进行一个远程配置就可以了。像这个路由器的话，我们就需要我们在三营上直接通过远程管理进到他的界面，进行一个相应的微量配置。 同样的也是我们的电脑去连接我们的商业网络，然后选到我们的交换机啊，选到我们的交换机，在交换机中我们对交换机的这个微量功能在三 上是可以直接配置的。首先我们启用八零二点幺 q 微量的这个功能，然后新增我们相应的需要配置调节目，比如说按照按照这个微量规划的配置表啊，我们添加了三个微量 为难十，为难二十，为难三十，然后分别是属于什么样的为难，我们作为命名，然后将相应的端口啊，比如说 泰戈口是一个八口啊，三者的话是通过八口透传，然后泰安泰克口是分别接的什么设备，比如说无线 ap， 我们接待一二口，那就把一二口划到无线，无线网络中就危难时钟啊，有线有线设备的话，我们就把它放到三四口 啊，通过三元的三元远程配置，我们就已经把整晚的首次威廉配置给做完了，但是如果后续又新增了几个端口，想要划分到已有的网络之中， 嗯，该怎么办呢？也不用担心，我们通过 gpling 的商业平台，或者是使用商业 app 也是可以进行远征操作管理的。我们再看看这个案例，小城的公司最近发展的不错啊，想要增加几个无线 ap 和几个这样子想要摄像头， 但是安装完以后的话，我们应该如何把这个新增的设备规划到已画好的微量网络中呢？嗯，小生的气球也是比较简单，比如说我们新增了一台 ipc， 要规划到我们已有的监控微量里面， 比如说我们新增的这台监控摄像头要发到已规划的监控网络中啊，假如他是连接的是我们交换机的七口，那我们就要通过手机的 app 登录我们的商业账号，在我们的项目管理里面找到相应的交换机设备啊。比如说 ipc 是接在我们的二零零八上面的，那我们就选择二零一八，然后点到里面去对他做一个微量的配置编辑 啊，找到我们的监控微量网络，比如说是啊，找到这个微量三十是我们的监控网络，然后点开，哎，我们可以看到 这个七口，七口是我们 ipc 接的新增的 ipc 接口，那我们就把这个哎七口划到我们这个选中，然后划到我们这个微联网络之中来，点击确定啊，那我们的这台交换机就已经配置完成了， 所以我们的新增 ipc 也是加到了我们的这个监控业务网络中使用了。好，本次的内容就到这里全部结束了，谢谢大家的观看。

这两天呢，有一位小伙伴在我的视频下方留言，他说我家里已经安装了全屋 ap 加 ac 的主网方案，但是我后期想增加几台 ap 面板还有摄像头，但是 ac 的端口数量不够，该怎么样去解决这个问题？其实也比较简单，目前呢有两种解决方案，我们直接进入主题。 第一种方案就是去购买一台 poe 的交换机。 poe 交换机该怎么样搭配一体机使用呢？从一体机的蓝口接出来一根网线插到交换机的 up 口上，这就是一个整体，你可以把多余的 ap 面板接到这个交换机上，或者是你的监控也可以接到这个交换机上。交换机端口的数量呢，根据你需要的数量 进行一个选择，当然多口的交换机是没有一个明显的进线口的，你可以随便挑一个口当做进线口，别的口呢就需要去连接你的 ap 面板或者是监控一起使用就可以了。使用 poe 交换机的条件呢就是你 你弱电箱里面他有没有电源，你弱电箱的空间足不足够放下他。如果这两个条件呢，都达成了，就不用考虑别的因素了，直接连接使用就可以了。如果第一步条件达不成的话，就只能去选择更换一台多口的 ac 一体机，当然一体机呢也不要乱选，不要去换传统的 千兆九口一体机，在同样的价格呢，建议你们选择十口的一盏主机，它的端口更多，它的体积更小，并且多一项一盏功能，说不定以后用的到今天就这样，再见。

实际上，我现在家里内网环境条件已经具备了，网线是六类网线，然后又是二点五 g， 那么就只剩下交换机这最后一根稻草了，所以我干脆就还是趁着 哈喽，大家好，我是兔兔，欢迎来到我的频道。今天要来分享一个大件，之前入手的一台微联通万兆交换机，因为换这个机器涉及到动网，所以不知不觉放了很久，当时的六期免息，现在都只剩两期了，那为什么会买这个设备呢？ 简单来说，就是想解决我目前视频万兆剪辑的痛点，就要从我在千兆网络环境下强行使用万兆网卡说起。电信光纤接入小区之后，进到了这个很小的弱电箱，因为他太小，连光猫都放不下，而我的设备又不少， 所以干脆买了个机柜放客厅，家里绝大多数有线设备都放进了这个柜子，光鲜入户到客厅接光猫，以前是光猫，现在是猫棒，接到了勾四幺二五的软路由上，软路由再接到了支持链路聚合的二十四口网店交换机， 他连接了所有重要的有线设备，而他和 nars 之间做的是四线链路聚合。至于我是如何实现万兆剪辑的，之前有一期视频分享过，感兴趣的朋友可以认真看一看。 首先是给 nars 增加了万兆网卡，然后给 macbook 配备了雷电口的便携万兆剪辑卡同样也是光口的。 至于型号，之前用的是微联通的，现在用的是网友 diy 的，如果有兴趣，我之后会详细分享一下。所以 nars 和 macbook 之间是万兆点对点的 连关系，和千兆交换机其实没有任何关系的，他们之间是跨网端的存在，表现就不太稳定。而这一次呢，想通过升级一台更高级的交换机，把他们整合进一个内网当中，这样方便之后的数据传输和万兆剪辑。 在正式安装机器之前，先来看一下我平时用 wifi 内网测速和万兆内网测速的结果，从数据上看是约二十倍的差异。 另外，我平时担心两个网断会互相影响，有时候会把 wifi 关掉。但无网络环境下的剪辑并不方便，比如查资料手机 apro。 而在视频剪辑过程中，如果是使用 wifi 进行视频的剪辑，渲染速度很慢，这还仅仅只是一个片段的渲染， 花了大概五分钟。当然，如果有线千兆网卡，表现会更稳定一些。如果是万兆下的剪辑渲染，同样的素材，时间仅为十五秒。总的来讲，万兆剪辑肯定是更高效更稳定的。 机器其实很简单，包装朴素的一点都不像这个价位的。直接来看，主体只有包装盒的三分之二袋。 外观最大的特点就是小巧精致。它有八个二点五 g 电口，两组万兆光电附用接口，每组只能二选一，但类型自定义，比如一光一电。正是因为这款灵活且支持光口，所以我就选了它还有一个配置，网 口不用管。然后它的电源造型有点不一样，虽然是正常的插头和变压器，但却是一个圆柱形的顶盖式侧装 dc 电源。 这里也说一下这个机器比较小，他并不是机柜型设计，也没有挂耳吗？所以在拆掉旧的交换机之后，会需要先装一个新的横板来放置，那接下来我们就开工吧。 其实这个交换机网口都坏了一个，但是我都没有管他， 我打算今天顺道把这里面的线好好整理一下。电源上移这个 pdu 还挺有意思，是网友专门 定制送我的。这个隔板的螺丝是侧装的，就有一丢丢难度，但还好 ok， 很稳。 机器放进去， 我是打算用两个光口，一个接 nars， 另一个接万兆网卡， d a c 直连线接上， 网线接上，哇，好软！装好了电源，我是接到上面的 pdu， 接下来就把剩下的设备复原，这次的安装比我想象中的复杂，耗时一点。 装好之后，我发现留给 nars 和软路由的空间不够，我又立马拆掉，把电源横格板往上位移。然后因为这台交换机它的二点五 g 网口只有八个，对我来说不太够用，所以我还另外加了一台 tp link 的二点五 g 交换机来拓展端口。最后就是大家看到的这样， 在使用这个二点五 g 十 g 混合交换机之后，它给我的网络环境带来了两个重要的改变，一个是原本的一 g 千兆升级成了二点五 g， 像我走软路由，它本身也是二点五 g 的，然后家里现在的网线走的都是六类的， 所以在使用这个设备之后，家庭内网整体达到了二点五 g 标准。第二个自然就是所有的设备都并入到了一个网段，网络结构更加简单的同时，万兆剪辑没有受到任 任何影响。由于 nars 它是通过万兆直连交换机的，所以之前的链路巨盒也就可以弃用了。接下来当然就是进入交换机的后台简单看一看，我意外发现它的一些设定比较简单，尤其跟我拆下来的网站交换机相比。 在状态一栏可以看到两个十 g 网口都是已经开启的状态，而其他的八个二点五 g 网口有两个设备未开启的，能够看到网络的实时详细数据， 当然这个机器也支持 vlan、 链路聚合等设定，但这些我暂时都用不上。 还有一个叫 l l d p 的设置，能够识别出我的 a p， 我也不知道这是个什么功能，其他的就是一些很常见的设置，根据需求开启就行。 总体来说，这个系统后台比较简洁，比较容易上手。 接下来测试一下升级之后的网速，电脑其他设备的直连速度从之前的千兆提升了两倍多，对我来讲很理想了。完成了内网升级的最后一块拼图， 同时当然也要测一测万兆网速。他的速度其实跟之前的在数据上是没有多大差异，主要的变化是剪辑视频的时候连接相当稳定，很快， 这几天没有过意外退剪辑库的情况，现在上网和内网的数据读取也就互相没有任何冲突了。 最后就用两张 top 图直观的展示一下这个网络结构的简化。 这次我的家庭内网重大升级，仅属于家庭环境下的成本可控，是保守升级，因为一旦介入更多万兆设备端口就不够了。 二点五 g 的八口其实有点紧张，所以这台机器看似高端甚至还挺多的，拓展性几乎没有。而他显著的优点就是整合能力很强，小巧精致，颜值还挺高的，就属于那种既要升级二点五 g， 还要带万兆口，并且光电附用， 而且价格还不能贵的离谱的用户，就比如我，目前初步使用下来，整体感觉都挺不错的，至于他的稳定性呢，就需要更长时间检验了。 ok， 那么本期的分享就到这里，我们下期见。

大家好，欢迎来到 tp 定可培训课堂，今天我们讲解的内容是交换机基础功能应用， 讲完交换机基础功能应用之后，我们可以了解到交换机有哪些管理方式啊？不同管理方式他们的特点又是什么？ 然后掌握可以掌握交换机他是如何对端口进行管理的，在不同场景下分别需要做什么样的一些设置。然后第三点就是我们可以掌握交换机一些动态地址表、静态地址表和过滤地址表的使用方法。 然后最后我这边还会给大家介绍如何使用交换机去保障整个局域网的网络安全。 首先我们讲解一下就是交换机管理，交换机管理分为两种，一种叫做带内管理，另外一种叫做带外管理。那么什么叫带内，什么叫带外呢？那么简单的理解就是带内管理，它是与通信业务接口使用同一个物理通道机对交换机进行管理。 和大外管理的话，他是与通信业务接口完全独立的一个物理通道对交换机进行管理。那么他们两个相比，他们有什么特点呢？那么在一些 啊，当网络出现故障的时候，有可能使用蛋内管理，这个时候也无法对交换机进行管理了，但 是因为带外管理它使用的是完全独立的物理通道，所以此时可能带外管理还可以对交换机进行管理。但是相比而言的话，一般情况下带外管理它需要直接能够接触到交换机 啊，带内管理的话，他可以通过网络将数据传输过来啊，我们各有各的优点和好处 啊，交换机的管理方式他有很多种啊，我这边列举了一些，比如说像我们公司，他不同的交换机， 不同系列的交换机，他对应的管理方式也是不一样的。比如说像我们的楼道交换机，那么他有专门的一个叫做 typrink 以开网交换机管理软件都要进行管理。 那么我们公司的一些二系列微博网管交换机，那么他支持一个啊，微博管理，同时也支持使用提不进口微博管理交换机的一些客户端应用程序进行管理。 那么我们公司的一些啊，高端的交换机，比如说三五六七八系列的这些还款交换器，他就支持更多的一些管理方式，比如说为， 比如说 cli 含有 snmp 啊，还有 snmp。 那么不同的管理方式对管理员的一些要求也不一样，比如说啊，像常规的一些 啊，微博管理啊，肯定的管理啊， ssh 管理啊，还有一些 snmp 管理啊，他是基于 ip 通信的啊，他是基于 ip 的，那么这种管理方式的话，他就可以支持跨三层远程管理，对管理员的一个管理的地位置没有什么要求。 另外一些，比如说像提兵可以探访交换机管理软件，那么他是基于啊一些纯二层报网进行通信这种管理软件的话，就要求啊，管理员与交换机在处于同一个局域网内进行管理啊，他可能也可以稍微离这个交换机远一点，但是他也他具备 一定局限性啊，不像其他的一些管理方式啊，只要你互联网上能通，他就能管理。那么如果是使用这种纯二层豹纹的话，那么他就必须与 交换机处于同一个局域网，同一个局网，那么还有一些管理方式，比如说使用空手口管理，那么这种就是主要是带外管理方式啊，就我们刚也讲了，那么这种管理方式的话，必须要管理员能够接触到交换机才能进行管理， 那么我们接下来对几个重要的一种管理方式进行介绍。那么第一种就是微博管理，那么什么是微博管理呢？ 微博管理，其实啊简单理解就是说我们通过在电脑上使用浏览器去登录交换机的管理界面进行管理啊，登录交换机的管理界面，那么微博管理的话呢，一般有分为两种， 两种方式，一种叫做 hgtp 管理，另外一种叫做 hgtps 管理。那么微博管理的话，他有一个优点，就是说，哎，不需要客户端额外去安装软件，那么任何操作系统啊，任何操作系统他只要支持浏览器， 他只要内置浏览器，他就可以对交换机进行管理啊，那么他的原理其实就是在交换机的内部集成了一个微博服务器，通过在这个微微博服务器上展示出我交换机所支持的功能，然后我们通过 这个网页啊登录，登录这个微博服务器的一个网页页面，对他的功能进行相应的操作，那么这种管理方式的话，他整个功能界面一目了然啊，对设备的管理要求技术门槛非常低， 一比较适合普通的使用者来进行管理。接下来我们介绍一下 cli 管理。什么是 cli 管理， cli 管理的意思就是使用命令行管理， 使用命令行管理通过一些终端访问工具去登录到交换机，然后在这个工具里面去输入相应的一些命令，然后对交换机进行设置和管理，那么这种方式我们称之为 cli 管理。 那么使用 cia 管理的话，一般有两种渠道，一种的话是使用胎压内的或者 ssh 的工具，然后通过网络连接到交换机对他进行管理。那么还有一种就是通过创口线 直接接到交换机上，使用超级中端工具对交换机进行 cia 管理，然后前面这个是带内管理，后面这个是带外管理。 那么 cli 他的管理有什么样的特点呢？为什么还要使用啊？这么复杂一种方式呢？其实的话就是使用 cia 管理的话，他的整个配置逻辑会非常清晰，并且的话由于他是使用命令行管理， 他可以通过使用一些脚本对他进行一些批量操作，如果啊管理员需要配置非常多交换机的话，使用命令行管理的话，他会更加方便，但是的话就是说使用命运行管理，他相对来说他的一种技术门槛呢就会偏高，那么比较适合专业网管人员使用 啊。接下来我们介绍 snmp 管理， snmp 管理啊，它叫做简单网络管理协议，使用 snmp 管理的话，它需要在 整个网络里面搭建一个专门的 snmp 管理服务器，在这个服务器里面他啊必须要安装上一个支持 snmp 协议的一个网管软件， 那么装好了之后，网管软件他可以将网络中这些设备添加进去，然后这个网管软件就可以对整个网络中的设备的一些信息进行查询、修改和寻找一些故障节点。在实际应用过程当中，它主要一个应用啊需求就在于 获取整个网络的一个错误结构信息，然后对整个网络的一些故障能够更方便进行排查。他比较适合使用在一些大中型的一些网络，但是他需要专门的一个网管工具。

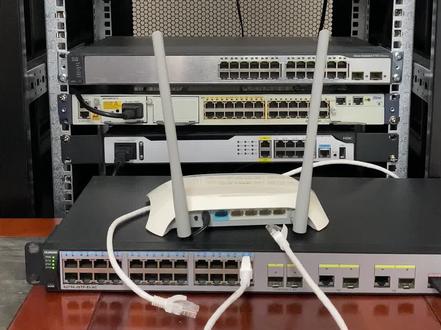

这是小型企业常用的上网配置教程，使用工具系统可以轻松完成配置，建议点赞收藏，不然找不到了。 路由器是普通的 tp 令面口，接光猫通过拨号上网。链口幺九二幺六八零点一接华为交换机的二十四口，交换机一到八口属于微链，十九到十六口属于微链二十，分别配置 dhcp， 获取不同网段的 ip 地址。 我们可以使用工具系统。第一步，划分微量，在这里填写一到八除以微量十九到十六除以微量二十，然后添加网段的网关地址， v 脸十和 v 脸二十网关都是二五四，这样就完成了 v 脸划分，和网段互通了。第二步，连接路由器，增加 一个微量一的 ip 地址，幺九二幺六八零点二，用来与路由器相连，还需要增加一条默认路由，全零的下一条是指向路由器。幺九二幺六八零点一，生成命令，复制一下粘贴到交换机。 第三步，配置 dhcp， 在这里选择 dhcp， 填写网段、网关等信息，生成配置，粘贴到交换机 命令二十，同样配置，改一下信息，再粘贴到交换机就可以了，这样交换机就完成配置了。最后关键的一步， 登录 tpd 路由器，在这里填写两条路由，幺九二幺六八十点零和二十点零，网管写交换机的幺九二幺六八零点二的赔偿路由。我们把网线接到一口，电脑可以获取到十网 网段的 ip 地址，可以上网，再把网线接到九口，查看一下，电脑可以获取到二十网段的 ip 地址的，同样可以上网。详细教程会更新到工具系统，案例户，欢迎学习课程，解锁工具系统！

大家看一下上期给大家做了这个游戏直播交换机，天二杠油八这个开箱视频啊，今天给大家讲一下这个是到底应该是怎样去点击我们的手机啊？怎样用 好的这款专业的直播游戏交换机，简单的让你直接小白变专家啊。首先这个主机肯定得有，然后我们准备一根上网的网线啊， 你这个网线另外一头接交换机接路由器都可以啊，然后的话，呃，直接给他供电啊，这就是，呃，这个是交换机自带的电源线啊，我们直接给他插上，然后的话非常简单，你只需要 插插插就行啊，直接往上插这根的，就是之前视频说的那个 usb 专用线啊，太不 c 了，我们随便一二三四五六七八随便往上怼怼一下就行。好了，这时的话 另外一头接着你的手机，你看现在我的硬件已经连接完成了，你看一边给手机充电一边可以上网游戏啊，为了很好的说明这个手机上网是通过 这台交换机上网的，而不是出出于流量或是这个 wifi 上网的，我们对手机直接进行一个飞行模式，大家看一下飞行模式的时候是所有的都上不去网的，你这会走的是有线对吧？就走的这根线。好了，让我们现在直接打开啊，运行这个程序， 刷个抖音看一下对不对？好的，我们再往上往上刷啊，我们现在直接刷视频啊，你看。哈喽，大家好， 抖音视频没问题吧？完全没问题啊，好的说，一千道，一万道具，我们这个这个手机能够跑到多少兆啊？ 我们直接打开这个测速软件啊，打开测速直接看啊，这有个开始，我们直接点开始来看一下啊， 看到没有？直接跑，八十九、九十多，九十三、九十四啊，直接往上往上走， 这个为啥能跑到一百一百兆呢？这个一百兆对于咱打游戏或是上网刷抖音直播啥是完全没有问题的啊，他是因为这个口就是支持一百兆啊，完全没问题。但是啊，这一个网线口啊， 他支持十兆、百兆、一千兆，自适应啊，自适应完全没问题，他的上行电路是千兆啊，上行电路是千兆，你看当我们这个手机可以上网的情况下，他这个左上角会出现一个这个符号，现在我的手机左上角有一个这个大一号小一号的 这个符号看到没有个箭头，这个就说是你连上这个设备，他会这样显示这是安卓手机啊，然后的话这个线是专用线啊，待会我会把这台主机支持的一些 呃手机的型号发给大家，大家可以对照看一下啊，刚才的效果大家已经实实在在的看到了啊。呃，现在总结一下，有了这台游戏直播专业交换机啊，让我们在呃玩游戏和直播的道路上从此欢快的荡起双桨啊， 好的，以后还有更好的产品我会陆续的介绍给大家。好，谢谢。

今天我们说一下如何把 tp 的交换机和华为交换机呢，一个 g 变成四个 g 呢？我们可以通过四个网线呢，我们来做一下他的链路局合。那首先呢，我们来看一下华为的交换机的他一个链路状态， 呃，我们看到除了二十一口呢是访问题就转发状态，其他的口呢全是左侧状态。 那么这时候呢，我们需要创建一个呃虚拟组，就是我们呃 x 创可一好，那么创建完以后呢，我们就直接把 二十一，二十二，二十三，二十四这四口呢，我们分次啊，一次性全部加到这个虚拟的这个 s 串克一里面就 ok 了。 那么这时候我们再查看一下他的 stp 一个练状态呢，我们会发现只变成一个虚拟组，而且呢是一个组色状态。那么接下来我们需要配这条是 tp 的交换机，在 tp 交换机上我们可以通过批量的一个命令呢啊，同时把 一到四个口呢，我们全部一次性去配置啊，我们只需要加一个 china group 一，并且将它的模式呢我们设置为手工模式。那么这时候呢，我们再次查看华为的交换机，它的一个端口转发的状态呢，已经变成了转发状态否定了。 好，那么现在呢，我们再次查看他这个聚合组，我们会发现这个聚合组呢由原来的这个一个 g 呢，我们已经现在升级为四个 g 的贷款了啊，而且呢我们同时呃也会查看到 咱们下面呢有四个接口，全部呢是 up 声带，这种做法呢，网络不再有环路，而且呢当任何一条链路断了以后呢网络也是正常的。

你有没有遇到这种情况？办公室的人接了个路由器，接就算了，但接错了，将链孔接到交换机，然后整个网断都上不了网了，查了半天才找到问题，这样也不是办法，今天教你怎样解决。 还是我们的 t b 令交换机，我们可以配置 d h c p scooping， 它可以防止这种世界路由器命令，不然的如果记不住，可以用这个工具系统 选择 t p 定，再选 d h c p 输入品，只要这两个参数就行了。第一个是想保护哪些微链，例如十到十二。 第二个填信任端口，也就是上联核心交换机的端口二十四口，然后生成脚板，复制一下登录交换机，把命令粘贴进去就行了，这样不会影响正常的 dhcp， 也不怕这种世界路由器了。欢迎学习课程解锁工具系统。

很多人说网管型交换机就是驴粪蛋子表面光，其实是你用惯了呆瓜交换机，对这种云交换机的理解不够深刻，今天我就给你加深一下理解，它的主要功能就是这些，我就不啰里八嗦了。 拆开包装，我们看到这是二十四口交换机，其中前二十四口为 poe， 最后两个口不带 poe 功能优惠大酬宾，还赠送了两个关口。这个波马可以切换三种工作模式，呆瓜模式、微蓝模式和云管理模式，现在准备通上电。 其实以往网管型交换机主要是死磕和划三的地盘，现在几百块的交换机也是标配了。点亮了，我们先用电脑进入后台看下，最后再测试手机云管理在我们弱电行业就有 这么一个规矩，技术水平越高，用的跳线越短，选择适合自己技术段位的跳线接入交换机，把电脑网断设为和交换机一致。第一次登录设置好密码， 进入后台后，可以很直端的看到各个端口的工作情况，这个拍的不太清晰，就简单介绍一下，稍后我会用手机访问。其实跟路由器的功能很类似， 值得说的是有一个检测线路的功能，可以显示出这个端口的网线有多少米，接了个摄像头，这里就能显示出是一米的距离，拍屏幕太模糊了，我用手机登录这台交换机吧， 这台机器之所以叫云交换机，是接入网络之后，可以用手机随时查看各个端口的状态，点进去之后可以对每个端口进行线索、 开关端口等操作，还是有一定用处的，可以千里之外断敌人监控摄像机也就这么个东西，我最需要的功能是要查看各端口的 ip， 但似乎这个机器没有。行吧，也就这样了，几百块钱要啥自行车。

家里房间多，每个房间都想要通通网络怎么办？我们一般的光猫上面都只做了一个口，作为千兆口，作为网络接路由器，如果把路由器放光媒体多媒体箱， 其他房间也可以用，但是这个路由器就浪费了，一般我们比较好的路由器价格比较高，那么我们怎么解决？现在我们就引入了两款交换机， 像这种是 tp 定可的很小的这种小型交换机，你看他后面都是一二三四五，他每个口他就五个口，我们 从光猫的一口连到这个的任何一个口，剩下的四个口就可以通网络了，每每个网络都可以通到任意的房间都可以通。还有一种是如果五个口比较少的，还有这 八个口的都可以的，当然我这个是以前老款的百兆的交换机，你们家里面如果是清通了千兆宽带，我们就购买一个千兆的交换机，是这种小型的，价格也不贵，放到多媒体箱， 通过光猫的第一口插到这个交换机的任何一个口，然后剩下的每个口子都可以 通网络，你可以任意房间都可以选择，就看你需要布多少个口，如果房间多的可以购置八口的，如果房间少的就用五口的就足够了，这样就解决了你家里面房间多，没法解决网络的问题。

哈喽，大家好，这里是网络专家 vlog， 我是你们的黄老师。今天的话有个朋友请叫我说他企业里面的话组建了一个无线网络，然后他的网络架构呢，我在小黑板上面给大家画一下， 他的网络架构的话就是网络出口呢用了 pp 另的一台六七，然后 tp 六六七下面的话就接有一台 s 三 c 的五幺零零 v 系列的一个可管理的交换机，然后交换机旁边呢就有一个 pp 的 无线控制器，这我们所说的 ac， 然后在这个交换机下面的话，这个交换机呢是有一到二十八个口的，那么他的 一到二十四口呢，全部都是接吉联的交换机，比如这个交换机一，然后呢交换机二，然后交换机二十四， 然后一二到二十四，交换机后面的话再接有 tb 另的无线 app， 总共的话接了八十几个无线 app， 那么他的无线 app 的话是要注册到这个 ac 控制器上面的，然后无线 app 下面 有客户端连我们的 a p 的时候呢，发现这个网络很卡，以及呢当我们这个 tp 的 a c 控制器在上面看的时候呢，会看到有部分的 a p 呢时不时掉线，那么今天的话我就帮他排查， 等一下发现他这个网络的话都是用了默认的那个 vip， 然后他的那个网络的话，总共可容纳的 ip 地址呢有 一千四百四十一个，所以呢整一个网络它的广播率太大了，但是今天呢我们就不能改变他这个网络架构，所以的话我今天呢就帮他在接口下面的话，开启了华山的那一个 广播风暴的一个限制，就是我们在接口上面的话，就限制广播豹纹网这一个接口发送，那么这个命令的话就是啊 blox 然后意志， 然后呢我们可以通过这一条命令的话，可以把这个广播豹纹呢一直到 k b p s 里面。 今天的话我就在接口上面的话，把广播豹纹的那个一只频率呢啊，一只到两千 k， 这样子的话，我们这个 ac 控制器的话，他所需要处理的那样一个广播豹纹呢就会少很多， 经过这样的处理之后呢，他下面的 ap 掉线的那个程度呢就大大改善了。如果朋友们你们的网络呢也是这样子组网，就可以学一下我啊 这样的办法来处理好。今天的视频就到这里结束了，如果大家喜欢我视频可以关注我，再见。

交换机和 puac 一体机的一个区别，交换机只能做供电使用，而我们的一体机是有三个功能集齐于一身，他是既带有了路由拨号上网功能，可以直接拉一根网线接到光猫，把他的一个光猫的网络传出下来，不需要再配别的路由。 第二个的话就是他可以直接通过网线给面板供电，代替掉了交换机的功能。第三个就是他还带有一个管理功能，这个是交换机不具备的功能哦，也就是说您家全屋组网，不管四个五个面板，是可以由这台主机统一设置为一个 wifi 名。

我的同事给我拿过来一支坏的香皂。交换机这里是拆开过的， 就是说我的同事已经拆开看过了，他说是插上电以后呢，不着灯。这是九伏零点六啊，按了一个 小电源，负极应该是在外面， 里面是正极版。对，里面是正极，外面是负极，电压是正常的九点五七伏。 的确，这个泡我的灯没亮， 现在把它打开看一下。 这种交换机我也是第一次修这种东西，以前没修过， 我在网上也找了一下，好像网上也没有专门的网友去修这种交换机， 也没有相关的视频。那我就做一个视频让大家看一下吧，一起 学习一下。打开以后是这个样子的，还可以拆一下，下面有四个螺丝。这个交换机应该是正品的交换机， 普联的，深圳普联，比较著名的一个搅拌机，一个品牌，环卫应用的品牌。 下面没东西了，后面也没有原件，他的原件主要是在正面好 看一下。输入的电到不到这些芯片的角落，看到哪里去了， 还是先插电，这种电压比较低，所以测量的话稍微安全一点。他就是九伏嘛，直接这里去测量就可以了。 首先找到一个地下二极管呢，应该是正极， 对了，这个点是地上，这个点是地上，这个也应该是地上， 九伏到二极管过来看一下，也是正常过来的。降压一点点，八点六一，那么就看芯片， 八点六一这个有输出啊，有进来有一个八点六一伏左右，输出是五点二伏， 另外一个是八点八点四伏。研究这张小板子其实很有意思，发现他供电进来以后呢，这边都几乎没有电了， 应该是有电阻或者是小芯片坏掉了。 后来呢，我继续去看一下这些大一点点的软件，从这边不断的找找这两个灯的角，后来发现这里有一只电容， 这个地方一个接电容上面有点黑了，下面这里也有点黑，应该这只电容是坏掉了。 另外呢，在这边这一只电容就更明显了，这一只电容直接是炸裂了， 我看他炸裂的地方好靠近这种 网线接口的地方，那么这个电源很可能是 插头有电，反过来把它 击穿了。这一句这一句也是，那么他为什么会容易被反向的电压击穿呢？很有可能会是打雷打坏的， 也可能是时间用的长了久了，然后质量跟不上了， 坏掉也很正常。我现在发现这一路里面夹着有些 电容，这一组 好像也有电容有问题，就是两只黑色的东西，中间夹住的这一个小小的， 不知道是电阻还是电容，这这几个都坏了，这边的还好一点，好像这个也有问题了，这个因为他旁边也黑了， 这样的感觉，我非常怀疑这个交换机是被打雷打坏的，从后面反向击穿 起床， 如果要修好这张板 是一个技术活，因为它里面的非常非常小的，像这种电阻电融化的，根本是找不到型号，这种大个一点的还好一点容易找， 如果有另外有一张也是坏的呢，就直接换一个这种过来这边都可以了。这种应该都是一样型号的，从这边拆一个过来就可以了， 包括里面的里面这个东西难不难拆呢？嗯，这是脚还是比较 多的，也可以踩，比一些电源的板容易踩一点。 会不会这种东西也会坏呢？这应该也是一个芯片， 如果是这种东西坏的话，还容易晃一点，因为他比较大个，又有型号，型号也很清晰，都是一样的型号，就是要找到是哪一个坏了就可以了。从外观上 看不出来 感觉呢，这两个应该有一个坏了，因为他终将杀了一个东西， 这两个中间也有坏了，也可能是中间也少了一些东西， 所以这张板呢，现在我是没办法修他了，要等到有另外一块板，这种可以直接插过去换，这种没有坏完了，也直接从 那些没画完的差两个过来就很容易找，包括里面这些小东西，也可以从另外一个版里面 拆一些过来就可以了，都是非常小的，但是最好还是有电路图更容易修 好了，这成本就先还回去给同事，跟他说明白一点，暂时没有相关的 配件去修他，我最担心的是把这些都修好了，然后芯片又坏了。嗯，芯片的角很多， 不容易干活。这次视频就录到这里，如果有些网友有 不同的看法，或者是有相关的电路图，也分享一个给我看一下吧，谢谢大家。
