轮辐式压力传感器正确安装图
这是轮毂式拉压力传感器的一个典型的安装错误案例，客户反应安装好后检测出来的立直不准。我们先来看一下他的安装图，大家可以看一下安装错误在哪里， 我们来看一下这个轮毂式的传感器周边是八个孔，他的受力区域是在中间的出台位置， 他的正确使用方式应该是固定周边的八个安装孔，然后施压到中间的出台上，但是前提是这个底部的外部可体是要和一个平面进行钢性连接，底部中间的应变区必须要选空， 如果外壳没有固定，只是中间对压，那的他的立直是不准的，因为底部的中间区域必须要悬空才可以形成正确的应变。然后我们来看一下这张图，他的底部圆柱直径小于外壳的直径，正好顶到了中间的 应变区，就像这样，所以测量出来的力值是不准确的，应该把底下的圆柱换成直径大于传感器的就可以，或者在传感器的底部和圆柱的中间加一块钢板，这样也可以。
粉丝1.0万获赞1.4万
相关视频

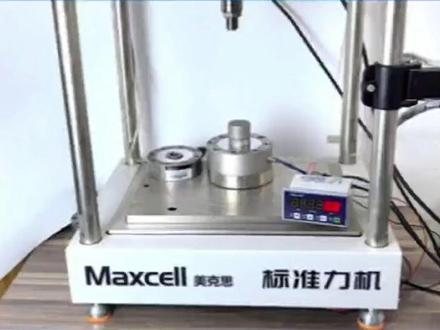

01:14查看AI文稿AI文稿这个像法兰盘一样的东西也是一种传感器，叫做轮浮式拉压力传感器，你是不是认为他的整个面都可以受力？其实不是的，他的受力区域只是在中间的螺纹孔和螺纹孔周边的这个凸台上， 中间盖板的位置是不受力的，它里面是电路和应变片，受力会直接损坏。传感器周边八个孔是安装孔，用于安装固定用的，这是传感器安装底座，我们把传感器放到底座上方， 这时外围八个孔可起到固定在底座的作用。我们拿出一个压头配件，安装在传感器的凸台位置， 使用方式是直接按压螺纹压头的位置，同样在螺纹孔上，我们装的是挂钩，就可以实现拉力测试。下面我们用试验机对传感器压头施加一百千克的压力， 仪表显示重量从零到一百千克，这就是伦服式传感器受理方式原理，下载 maxel 官网了解更多产品。
