2.5次元测量仪器基础编程教程
哈喽，然后本节课我们来说一个重点，那个内容就是如何建立那个程序。因为我们进行编程，无论进行多么复杂的程序， 他们的最初时一定是有一个圆点的，因为当你没有圆点的时候，你的产品去测量一定那个程序，在你的弓箭发生挪动或者有变形的时候，你的这弓箭那个程序基本是用不了的。那怎么样去建立圆点呢？这里有三种方式。第一种说线与线的建立方式的 啊，建立原点方式，比方这里有两根直线，一个横向一个那个竖线，这里我们先把那个横线，先把这两根那个线给他画出来，然后这先画横线，然后再画那个竖线，点击一下。好，我们对这两根直线，然后对他构造一个那个 中心点，这时我们以其中任意一个边作为那个摆正边摆正，然后再以这其中这个点作为他的一个圆点点击一下。好，最后不要忘记，千万不要忘记在这里一定要点击一下保存坐标系， 当那个坐标系完成之后，他会在这里有一个 crd 一，这表示坐标系完成这里，比如说我们在上面随便建立几个那个圆点，建立几个元素。 好，现在我们来测试一下，比方说我产品进行那个挪动，挪动在这里，然后我们现在让他进行那个运行。 ok， 然后这里的时候他就会提示让你去找那个圆点，这里我们先因为我们刚才是在这里建立的一个圆点线，然后把圆点移动到这里来， 好，再画出信。二， 好，我们看一下子这个程序就是正常可以运行， 然后我说一下第二种那个建立原理做标线，因为时间关系，我就直接把这里点击固定一下。好，然后我们说一下第二种，当你的产品上不具备两根直线的那个情况时候，你上面也反而你的加工非作为定位基准，只有有一个圆，有一根线的时候也可以，我们可以先画一个圆， 然后再画出一根直线出来，这样我们得到一个圆，一个直线，那怎么去做呢？我们把圆，把这根直线，我们把它作为那个摆正线，然后我们把这个圆作为他的一个圆点，然后我们再保存做标细，我们看这样的话，他也是一种建立圆点的一种方式。然后我们这里有化学程序，我们让他运行一下， 你看一下子，这样也是支持的。然后说一下第三种情况，当你的产品上假如说是那个一条直线边作为基准的直线边都没有的时候怎么办？但是 我的产品上仔细找发现他有两个圆，这两个圆可以是啊，不光是可以像这直线并排他是错开的，也可以比方说我选择两个错开圆，这里这里 现在我得出两个圆做一定圆，我们把它构造成一条那个作为一个条构造线，然后把这条线作为摆成线， 选择其中任意一个圆，把它作为那个圆点要点击，最后不要忘记一定要点击一下保存做标细，然后我们在上面再画几个程序出来，那么现在把它进行一项运行，我们看一下这个程序也是可以那个定型的，是不是？ 好，然后我们说一下就是建立坐标系的，他一个亿在何方？比方说我换了一个产品，这里我们取两个圆，我们把他那个先，我来建一个圆点，这里摆正 c 一作为圆点，好，然后把 嗯保存，然后在上面假如说分别建一点程序，他就是在我们的产品进行挪动或者变形量非常大的时候，这个时候就需要用到这个，一定就是有圆点的时候你才能进行。比方说这里我们把产品挪动一下，我们把它歪成这样的角度，我们看一下子， 当我们在运行的时候，我们可以，我们因为是刚才第一次画的是这个圆，点击一下，然后我们第二步画的是这一个作为圆点，我们点击一下它，我们看一下。 不管当你有原点的情况下，不管你的弓箭是在什么位置，或者是偏摆成什么角度，他的程序都是可以正常那个机器可以准确的去抓到这个程序，所以这就是见原点的一个意，好结束。
粉丝1515获赞3177
相关视频

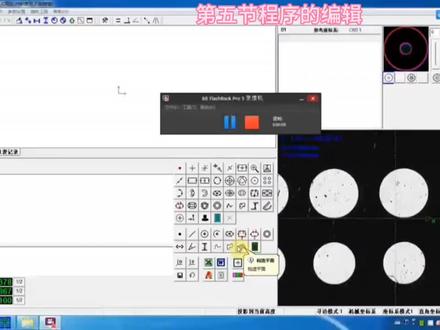

20:23查看AI文稿AI文稿哈喽，大家好，我是测量仪器玉，那么这一期视频我们主要分享的是如何进行一个呃程序的一个编辑， 那么这种程序编辑主要针对于刚开始使用这个仪器的初学者，那么我们直接上视频操作呃塑胶件，我们就以这个塑胶件做这个产品演示，呃来做一个呃程序， ok， 这个缩减键，首先第一个我们要点击文件文件中的新建，新建先将它产生一个空白页，也就是呃重新 恢复这个呃清空里面的所有的这种命令，然后我们 去做一个这个，第一个肯定是调灯光啊，调灯光我们要去看一下这这个产品，比如这个产品我们是以这个它的两条直角，直角边 要对它进行一个坐标的一个建立，而这两条直角边呢，它是一个轮廓，所以我们就点击这个 按钮位置，点击这个底灯，底灯啊，调节这个底灯的灯光啊，然后点击这个 工具，点击这个操作工具啊，呃，这里有两个工具，一个是直线寻边工具，一个是这个测量超过屏幕的屏幕工具。首先第一个我们先到这个 短边啊，我们说的短边，利用这个直线寻边工具啊，单机鼠标左键拉出一个与你的直线 相水平的一条直线，再单机啊，然后拉出一个框，双击他会出来一条线，这个是短边线，然后我们再去 利用这个侧操作屏幕的这个线去抓取一个长边的一个线，同样的方法也是单机鼠标左键拉出一个框，然后再单机，我们说的单机鼠标左键是单机之后松开鼠标啊，然后再单机，总共是单机三下一二三，然后再双击啊， 那这个时候测超出屏幕的线，这个时候他是不会出来线的，只会出来这些点。然后我们再继续移动啊，前尾各取一段作为这个直线，这条线就是我们这种精准线，越长越好啊。然后测完之后，我们点击这个 软件上的这个计算结果啊，就会出来两条这样的线，我们选择两条线，选择两条线，点击这个构造点，构造点， ok， 然后点击这个构造点，点 击这个焦点，也说再点击这个坐标器平移啊， x y 就 长的线，点击这个比较长的线，点击 s 迷你保存， 这就是我们的一个坐标的一个建立，建立好坐标之后，这个时候我们就可以打开我们的表面光， 调节我们的清晰度。可以通过什么呢？可以通过我们的操纵杆，可以通过我们的这个操纵杆啊，呃，进行旋钮旋转，旋转进行调节，调清晰啊，调清晰啊。 呃，像我这个这边现在这个产品，这里是个台阶，所以我会使用什么灯光呢？呃，第一个灯光，外边的这个灯光是表面光，是整局的表面光，整局的表面光 啊，这是表面光，那我现在要测这个宽度，这个台阶的这个宽度，那这个时候我们就可以采用什么采用表面光里面的分区光，分区光啊，然后可以这个分区光是可以转动角度的，转动角度之后，然后去 提取这个方，同样的方法，同样的方法，可以利用这个线框工具抓取这个线段， 你要抓长的就用测超出屏幕的线，用测短测短的，你就是直接选择这个测量直线的工具，然后底灯，同样的还是底灯在这个小圆圈圈，小圆圈圈是底灯啊，同样打开啊，打开，然后 双击，那这个时候就可以利用这个图形区，图形区上方有个标注命令，标注命令有个 d 的 命令，可以去构造这两条线的这个距离， 构造这两条线的距离， ok， 如果我们需要测这个整个产品的长宽啊，那我们可以 将这个表面灯关亮，同样的点第一个按钮，点这个最小的按钮，最小的这个圈圈是底光灯，调节它的灯光，灯光不宜太亮，不能太亮，灯光调节比较柔和，然后调节清晰，调节清晰，我们同样的去把这个边缘的这个线段给它抓取出来，给它抓取出来。比如 这条线到对面这条线，他们之间有个距离，就是我们的宽度，我们可以把这个距离，把这个线给它抓取出来，但如果要分三段，可以继续继续分三段，因为有的产品它是一个正方，比如一个正方产品它是分三段测距离，分三段测距离啊， 而不是直接拉一条线啊，直接拉一条线是不对的，看我们对面也是一样，一般是相对的测线，相对的测线。测完之后，然后我们可以利用这个 d 的 命令去算这个 距离。怎么用呢？点击 d 的 命令，在这个线段的位置点一下，它会弹出个框，选择你想要构造的线，构造线选择两下， 类似下方也是类似。 ok， 这个就是一个线段测量，但长度也是一样的，测量长度也是相同的方法，相同的方法啊，进行一个线段的抓取，然后去测量这个线段之间的距离啊，线段之间的距离啊， 当然，可这个分几段是由。呃品质啊，这边这个来管控的啊，来管控的啊。 d 的 命令， d 的 命令，这是 d 的 命令啊，如果需要算角度，可以点击这个 a 的 命令啊，比如这个线跟这旁边这条线，它们之间的角度，我们就可以把这个角度给它算出来啊。 ok， 如果要测表面，表面上面有圆孔啊，我们就可以打开表面灯，打开表面灯， 比如要算圆孔，我们就可以点击圆孔命令，这个是测小圆，就是在这个屏幕范围之内的圆，在这个屏幕范围之内的圆，如果是比较大的圆，那我就需要用到这个测超出屏幕的圆。我们先讲这个，呃，圆，边寻边工具， ok， 我 们 有这个圆，我就可以利用，因为这个圆比较小，我就可以利用这个圆。取名工具，他是怎么使用呢？单击一下松掉鼠标，单击两第二下松掉鼠标，单击第三下松掉鼠标，然后他有个框，这个框是可以放大缩小的。 ok， 然后双击 这个圆孔就出来了，圆孔就出来了，我们到另外一头，另外一段，这个产品的另外一段，同样的，哎，这个框还可以再利用，如果是同样大截的圆，这个框还可以再利用啊。然后后面这个圆，比如这个圆过大了，比如这里有个很大的圆，很大的大型的圆，你就用这个圆， 那这个时候我们就需要用后面这个工具，后面这个工具用这个方框工具， 方框工具测超出屏幕的圆，他是用多段线，多段弧。单机鼠标左键松开单机鼠标左键松开，他也会有个框，这个框也是可以放大缩小的，都不能太大，也不能过小啊，适宜就行啊。双击啊， 总共在这个弧段上面取任意段，多段啊，这个任意段我们是没有要求的。不要求啊，不要求啊， 在上面取多段啊，取错了可以按 esc 键取消了。 esc 键取消了啊，我们可以啊，我们抓上面这个圆吧，抓上面这个圆 一般是均匀的，分多段，三段、四段、五段都可以。都可以啊，你的段数越多，那么你测量这个圆的这个真实性就会越强，就会越强啊。 当这个弧，这个圆测完了之后，可以点击这个计算结果，也可以敲击键盘上的 and 键， and 键 啊，这个大的圆就出来了，这大的圆就出来啊，然后就可以计算圆与圆之间的距离啊，我们可以利用 d 的 命令 计算两个水平圆的之间的距离。当我们有的圆孔是这种斜的，就 学的圆，但是我们要算垂直距离的时候，我们应该怎么办？前提条件，第一个肯定是要建坐标，因为前面我们是建了坐标的，我们可以利用这个 x 命令算这个圆与圆之间的 x 的 距离啊，然后 y 方向的可以算这个 y 方向的距离。 y 方向距离啊，当我们要算两个圆，比如这个圆跟这个圆一跟圆二，圆一跟圆二，我们先去选择圆一跟圆二， 先选择圆一跟圆二，我要算这圆一跟圆二的最大距离跟最远距离，应该怎么办呢？我们可以直接选择圆一圆二，然后点击这个软件下方的 d 的 命令， 这上面这个 d 的 命令跟下面这个 d 的 命令它们之间区别，这个 d 的 命令只能算中心距离，它是可以标注出来的。下面这个 d 的 命令是没办法在这个图形区标注数据出来的，但是它会在数据区有显示啊，你点击 d 的 命令，它可以算最远距离，最近距离啊，记住最远距离，最近距离啊， ok， 把这个距离算出来， ok。 然后我们要测一些比较 难抓的线的时候，我们应该怎么办呢？比如这里这种线存在一些夹边，一些夹边，隐隐约约的线，隐隐约约的线，那这种线不易被什么呢？不易被我们的软件给识别到， 比如这种线，我们的软件利用这个框选的方式的时候，他会乱抓，甚至会给你抓错。 本周我们应该是取这上面这条线的，但呢本周应该取上面这条线的，但是取的下面这条线的，那这个时候我们用 手动裁剪工具叫裁剪测量直线啊，那我们是人工的，人工的去进行一个鼠标压到我们想要测的这个线边，抓取两个点或者三个点，这个点数可以增加，一般默认是两个点， ok， 然后下面也是一样，人工的抓取，这个是已经没有办法了，用这个自动抓边的方式已经没办法抓到了，这个时候我们就用手工抓取方式，当然圆也是一样，圆也是一样，利用三点测圆是吧？三点测圆 当然能够自动抓的，尽量自动抓，自动抓不了的，譬如这里有个圆，这里有个圆，若隐若现，隐隐约约。这个时候我们就可以利用上面鼠标单机，单机看你是要抓四个点还是抓几个点，这个点数可以增加， ok， 单机 啊，这个圆，你看这个边是若隐若现的，这个时候你看它一样的会出来一个圆，一样的会出来一个圆啊，如果要知道这个圆的直径，可以点击这个 标注圆直径可以直接把这个圆标注出来，你不管你用什么方法操作都可以，不管你用什么操方法，就把这个图形抓出来，比如这个用这个两点 点抓手动线，手动圆，或者自动框线，自动框圆啊，都可以利，只要把元素抓出来之后，都可以利用这上面的标注，或者这下面的这个 d 的 命令 来进行一个距离以及这个角度标注啊，以及直径的标注啊，都可以啊，都可以啊， ok， 这些测量完了，测量完了之后，我们是不是要将这个数据导出去的，是吧？这些我们测量出的数据导出去，我们在这个数据区双击，在我们程序区里面这个对应算计算出的数据里面，双击 n 改成 y， 就是 双击这个 n 变成 y 就 yes or no yes 就是 导出的意思，这个名字可以改改修改，然后这里输入我们的 标准值，标准值上下公差，但这个数据是由我们的图纸决定，由我们的图纸决定， 每一个都去做一下这个操作，每一个需要导出的数据都去做一下公差，我们叫这个叫公差管制，公差管制啊，每一个都去做一下公差管制， 公差管制，公差管制啊， 这个公差需要去管制一下啊，因为我现在是在演，做演示操作，做演示操作的话，其实我这个名义值 它没有具体的一个数值啊，譬如是六十四点九二吧，那上限公差是零点零一，那自己输入进去就好了啊，自己输入进去就好了啊，比如说这个最远距离，最远距离是看距离这里啊，直径， 比如这个三点七的啊，直径， 比如这个一点三八的，对吧？ ok， 把这些都输完了，输完了就证明以后这个数据就会从这个数据就会以这种方式， 以导出的这个方式你 n 杆的歪了，他就会自动把这个数据导出去。那导出去我们的数据要放到哪里去呢？在这个旁边有个齿轮，有个齿轮啊，我们可以把前面两个勾勾上，记住啊，前面两个勾上，然后起用模板，可以不起用模板，不起用模板就是利用我们 软件设置的一个模板啊，人就他就比较简单，就只帮你把这些元素啊内容你勾上的导出去，然后把数据导出去。如果你想 有一个你们公司的抬头，比如我这上面有个模板，比如这里有个像类似于这样的模板，有这公司名字啊，这些，是吧？你想把这个数据导出去啊，那你就可以在这里设计了，设计了使用模板，然后设置找到我们 对应位置的模板，对应位置的模板，然后这里想要输出的把它勾上，看你这横向还这样横向，我现在比如要横向我就横向，我要把数据导到哪里呢？先导元素名什么？ b 列 内容， c 列标准值， d 列上架公渣， e 列跟 f 列，然后导完这个之后，然后记得因为你是横向的，你是横向的，就是就是这样竖排的，竖排的数据，那你的名称，你的编号肯定是要在你的这个 行的前面，也是在六七，因为你前面还有数据嘛，你前面这里你可以自己去看观察一下，这六就是编号这个，呃， n、 g、 e、 o、 k 的 这个判定后面就是导数据， 其实位置是都数据他这一排，这样这样倒的， ok， 然后我们就可以输入编号六，判断七，是吧？然后这个行接下来也就是这个盼号编号，这里是行啊，是行六七八，然后这个列是什么列是指的就是这里 二三四，对吧？五六七六，这到这是六吗？然后这里是七， ok， 确定。 当然你也可以不用模板，你不喜欢我们的模板，那么不喜欢我的模板，就是上面这这个模板，这一块就是你模板，就是 excel 里面做好了的 excel， 这这些就没有，就只有数据啊，名称那些东西啊，有，如果需要有模板，有你们抬头的话，你就可以做个这样的模板 啊，或者有的模板是不需要我们这上面的内容的，可以把它全部勾掉，这个其详其略指的这数据，这真实的数据导出去， ok， 我 们可以确定。然后怎么样呢？保存文件里面也有个保存这个图标，这里也有个保存，保存一个这个产品的一个名字 啊，比如这个是二零二六零五幺幺啊， 啊，当然我这个名字是我当前随意命名的，您可以根据您产品的编模号啊、 序号啊去进行一个命名，命名名完了之后，我就可以下次再测量的时候，比如说新建了，我们就可以去打开这个程序，打开我们找到我们刚才编辑的这个程序， 二零二六零五幺幺程序啊，然后因为当前这个产品是有制具的，什么叫有制具呢？就是这里有一个这个产品，每次都能放到这固定的这个家具这里，那么这个时候我们就可以怎么样呢？运行程序之前在这个 齿轮这里，这上面有个齿轮，齿轮这里这个弓箭固定不动，这个勾就可以勾上这两个勾，第一个勾跟第三个勾就可以勾上循环次数一次啊，它下次运行的时候只需要你播放，机器会自动运行，机器会自动运行啊，自动运行， ok， 需要人工点击的，需要人工点，因为我们做了人工的一个测量，就需要人为的去进行点击，人为的去进行一个确定，确定它的一个位置 啊， ok， 测完之后这个 excel， excel 就 会弹出来，弹出来，然后数据也会跟着出来，跟着出来，这就是这个，呃，整个的一个操作，整个一个操作啊，如果这个产品是任意放的，那么这个时候就公斤 这个齿轮这里的弓箭固定不动，要去勾去掉，运行机器是不会动的，他需要你人为的去移动到对应的位置调清，而且调清清晰去测量您刚才编程去的那两条边线，但是这个线是不需要你去点命令的，你只需要去帮他操作， 确定位置，确定好了之后就双击就行了，它会自动的开始变形，自动开始变形，对，这就是一个程序的一个呃，编辑， nice。
336测量仪器YU

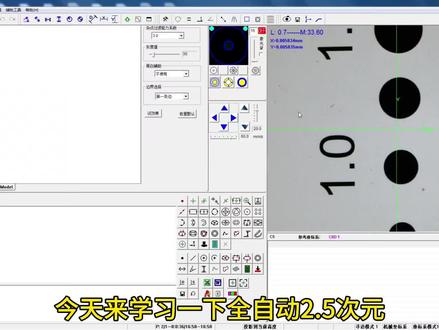

02:02查看AI文稿AI文稿今天来学习一下全自动二点五次元影像测量仪如何建立坐标系。在产品轮廓边缘选择自动对焦，鼠标长按拖到对焦位置，鼠标左击一下， 选择超过屏幕划线功能，框住轮廓边缘，双击鼠标，取一段虚线，控制平台移动到下面框住，取一段虚线，点击回车键，然后划 x 轴方向框住，取一段虚线，再移动到最右边，再取一段虚线 框住，双击选择计算连成长实线，选中这两条线构造相交点，选中相交点作为坐标系，圆点，选中其中一条线，摆正坐标系，点击保存。选中坐标系，可以看到右下角构成要素，到这里产品坐标系就建立好了， 可以开始绘图测量了，绘图画圆下方可以看到圆的直径大小。 画线测量， 选中画好的两个圆构造圆心距离，选中两条线构造角度，还可以标注圆的直径大小，依次设置标准值和公差。 最后运行程序，仪器会根据编程的步骤自动测量完成， 自动输出，管控尺寸数据报表。
669实验室检测仪器郑先生
09:03

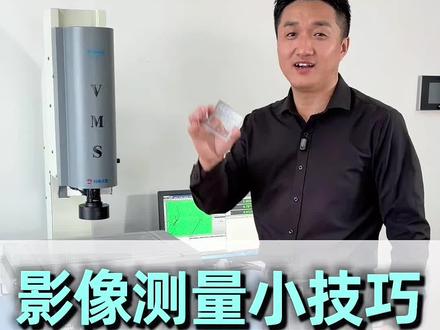

04:19查看AI文稿AI文稿哈喽，大家好，跟着廖工学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌的二次元影像测量仪的一个软件的操作方法，如何使用构造来测量距离，首先还是以这个标准块为准，放到上面去，然后我们开始操作啊， 因为最近很多粉丝朋友问，就说怎么测那个中心距啊，或者圆中心到边的距离啊？所以我这是讲一下那个构造啊，这个构造距离，你看所有的所有的尺寸都是可以通过构造这里来 这种方式来呈现的。你看构造，首先我们讲一下如何做到点，好吧？比如我们点点几个点，随便点几个点一二，再画两条线， 然后再画两个圆，再画几个圆，然后我再画几个弧，好吧？ 再画两个弧，你看现在有点两个线，两个圆，两个弧，两个，所以我们现在去如何去构造呢？你看比如说我们想测量点一和点二的一个，你看这两这两个的一个距离，是吧？我们首先在元素列表这里选中点一，然后按住 ctrl 键 就把点点三也点三也选中，你看点三选中他这两就会变变成黄色了，此时我们在这里点构造，这点要构造距离，你看他直接出来了这个数据就是一点七九九九六的， 这是如何勾到一个点两点，勾到什么距离？然后如何勾到两两条线呢？你看我们选中线三和线四两个变颜色 啊，一样的，这里选构造距离，你看它只会出现三三个，一个是最长的一个，最短的一个是中心距，正常我们选默认选中心距，这红色的我们点确定，你看这个时候他就出来了，这个是一点二六五九，你看这是两条线段距离，然后如果我想测两个圆的圆形距，你看 就这两个吧，我想测这个圆一和圆二的两个中心距，是不是选中以后选构造这里一个构造距离，点下它， 他也是会出现有三种结果，第一种就是两个最外圆的一个距离，你看然后第二个就是两个圆形距，第三个就是内切圆的距离，你要哪个就选哪个，正常默认一般都是选中心距，五点确定，你看这个时候 这个中心就出来了，零点二点零零五啊，这个是一个两个弧也是一样的，把两个弧选中，然后这里勾到， 你看他也是跟其实跟圆是一样的啊，正常弧他也是测两个弧的，一个圆形的嘛，圆形嘛，正常就选这个，有点确定，这几个可能用的不是很多，你看一般一般都是选圆形就点确定，你看这两个弧的一个弧的一个，一个距离就是二点零一，你看这是两个弧的。 就说假如我现在想测啊，线三，一个线线到一个圆的中心距，怎么测？还是一样的，我们选中线三，还有选中圆一，两个选中变颜色，然后又到一个距离，你看他此时也会出现三种结果，一个是最长，一个最短，一个是中心距，我们默认选中心距点确定，你看此时 这个线到这个圆的中间距也就出来了。然后如果如果点到线的怎么测？同是一样的一样方法，选中点和两你要测的两个元素，选中它，然后在这点构造， 你看他自动就出来了，你看零点六六自动就出来了这个距离，然后比如说你想测一个圆到弧的距离也是一样的，把它两个选中，要你要哪个选哪一个，把它选中以后，这点构造他也会弹出三个选项让你选择一个最短一个最长一个是中心距，默认选中心距，确定确定这里它就出来了这里你看 就这个对二点零所有的不管是你是点到圆也好，先到的点也好，就是你要哪一个都可以去让他自由去组合，然后觉得构造里面去选择这个距离的一个测量，大家觉得是不是很简单？看完 如果大家有没有呃没看明白的地方了，你可以在评论区留言或者是私信我都可以，我都会抽出时间一来为大家做出解答。好吧，谢谢大家。
06:43
01:59查看AI文稿AI文稿今天我们来学习一下闪测仪如何编程测量，自动调整灯光，自动对焦， 查看产品是否清晰拍照，创建模板， 绘图测量， 标注尺寸， 设置产品尺寸标准值和公差 保存程序， 一键测量 后续同款产品放在测量平台，点击一键测量即可。你学会了吗？欢迎评论区留言！
02:28查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课我们还是继续讲实操，直接上干货。这节课直接就讲一下这两个圆的一个圆形句是如何来通过 这个软件来进行测量。话不多说，直接上干货上实操啊。首先我们要根据一个 啊图纸的，你看他的图纸应该是这样放的，所以测这个孔的这个孔的一个圆形距，所以我们这个这个弓箭也要这样放上去，就是这样放上去，把它放在工作台上去，首先我们打开这个激光，找到第一个孔啊， 我们现在就开始测量，测量之前把这个激光给它关掉啊，不然造成干扰。你看这个时候这个第一个孔就找到了，我们直接选择元素圆，然后方法选整体寻边 啊，直接在左边点一点，右边点一点，把它框住它，它会自动在这个圆的周围出现一个锯齿的情况下，就证明这个圆已经捕捉到了，其实我们在框内双击这个圆就画出来了，然后按照这种方法我们画另一个另一个圆， 对，如果不确定是哪个圆上可以可以打开激光，你看刚好照到它，它就等于你看这个圆， 这个时候直接可以把这个框框拖过去把它框住，你看当边缘出现具体的情况下，我们同样双击 第二个圆已经画出来了，所以此时我们两个圆全部画出来以后，我们在元素列表选择圆一和圆二，一起选中以后，直接对点一下距离，二十八点 九九九七，你看这个图纸是多少？两个圆心距是二十九的，你看就差了零点三个米五啊，这边这个弓箭也是做的飞度，飞精度非常好的啊。 以上就是一个实操圆心距的测量方法啊，其实也很简单啊，大家可以试着操作一下啊，谢谢大家。
03:10查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课我们还是继续讲位置公差啊，还是以这一块笑脸片为例，把它放在工作台上去，我们就呃主要讲一下 同心度是如何来进行测量的，好吧，对，我们现在开始操作，首先我们同心度 需要测量两个圆的，所以我们找两个圆，好吧，对，我现在进入软件开始操作，你看现在假如说我要测这一个圆和这一个圆的同心度， 那怎么测呢？首先我们还是要把两个圆给他画出来，在元素这里选择圆，然后方法选整体群边 元一画出来，然后画元二，然后画出来了，你看此时元素列表出现了元一和元二，然后我们鼠标移到 图形显示区下方的第三个菜单位置公差，此时公差元素我们选择元一， 基准元素我们选择元二。这个公差元素和基准元素的啊，如何判断就根据你图纸的一个要求来定， 你看此时他会得出测量值四点零零四九毫米。公差带就是直接根据你图纸的要求，假如说你公差带是零点五的， 零点五点添加看，它会自动判定为 n g， 你 看因为它超出了三点五零四九， 如果公差代设为五点零，此时点添加，你看它就会 超差值为零，状态为 ok， 就 证明是一个合格的范围。然后我们可以把这个测试的数据啊导出 word 点一下， word 可以近距查看一下，你看同心度目标元素元一几种元素元二，同心度是 n g 还是 ok 啊？然后也可以自定义的去打印你所需的报表。 大家看完是不是觉得这个同心度的测量方法还是很简单的啊？以上就是同心度的测量方法，不知道大家有没有看明白啊？ 如果有不明白的地方也可以在评论区留言或者私信我啊，我会抽出时间一一的为大家做出解答。好，谢谢大家。
02:44查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，从这节课开始啊，我就给大家讲一下这个万豪二次元影像测量仪的一个实际操作课程啊。今天是一个客户寄来了一个，是一个压铸件啊，他是想测 这两个圆的一个圆形距啊，我们现在直接上机给大家操作一下，看一下这两个圆圆心距是怎么来测量。好吧， 首先我们把弓箭放在这个影像仪的一个工作台上去，然后打开这个右边的一个激光按钮，你看他这里会出现一个红光，然后找到这个孔和这个孔，首先找这个孔是不是，你看找到他， 然后观看屏幕，然后关掉这个激光，然后调焦距， 你看这个孔已经调清楚了，然后我们此时开始操作。对， 你看首先要把这个孔给它测出来，我们选择在元素列表选择圆，然后方法直接选第二种，整体寻边， 直接左边一点，右边一点，把它框住，你看双击此时这个圆一啊，它的直径已经出来了，然后我们现在要把这个圆也给它画出来，我们摇动工作台找到这个圆啊， 不好找的话，还是把激光打开，你看找到这个圆以后 啊，可以用刚刚的那个工具把它框住，你看当这个圆的边缘 出现锯齿的情况下，就证明这个圆被包住了，所以我们在框内双击，你看这个圆已经测出来了，这个时候我们两个圆都测出来以后啊，那这两个圆的一个圆形锯我们怎么测呢啊？首先你看在元素列表这里，把它 两个一起选中圆一和圆二，当它变成蓝色的时候，你看这个，这个时候我们选择构造，你看点构造距离， 我们选择两个圆的一个中心距，我们点确定，你看此时把这个两个圆的中心距就是为四十点一七七五 啊以上，就是啊实操弓箭这个也压住箭的圆心距的测量方法啊，大家如果公司有仪器的话，也可以根据我的视频操作一下啊，谢谢大家。
03:17查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课我们还是继续讲实操啊，这是一个客户寄来的一个机加工的一个铝合金加工件， 今天给大家讲一下这个啊孔到边的一个距离是如何来测量，我们现在直接上干货上实操，好吧？首先把弓箭根据图纸啊， 你看要看图纸，你看图纸是这样，他是要测这个孔到这个边的一个距离，五点五，所以我们弓箭就要这样放上去， 我们把弓箭放在工作台，刚开始直接把这个激光打开，找到这个孔位， 我现在开始操作，你看他是要测这个这个孔到这个边的一个距离，所以我们首先把这个孔和这一条一条边给他画出来，然后才去记上他的一个距离，现在这个孔已经找到了啊，焦距已经调好了，你看就你们这个孔，我们直接啊在元素 里面选择圆，方法就选择第二种整体寻边，因为他这个，嗯，你看圆还是比较做的，比较规整规整，我们直接左边点一点，右边点一点，然后把它把这个圆框住，你看然后双击一下， 此时这个圆就画出来了，它的直径是四点二五的啊，圆画出来以后，我们就把这条线给他画出来，你看 我们以这条线为准，因为这这条线是这，你看这有一个白色的，他的其实就是一个倒角，所以我们还是不能以这条边，要以这条边为准。 我们选择线元素啊选线，然后方法也是一样的，选择整体选边，直接上面拿一点，下面拿一点，这个时候就要注意了啊，我们的方法，你看 在这里不是有个箭头吗？所以我们此时可以拖动这两个，让让他寻边，从外外侧朝里侧去寻边，这样就准一点，你看上面有个箭头啊，然后我们在框内双击，这个时候 你看是不是取的很准，这条边和这个圆都取出来了，取出来以后我们就啊在元素列表选择线和圆一起选中， 然后直接在图形显示区这里，你看第二个有一个距离，点一下，他接出来，你看五点五零四五，你看他的一个图纸的要求，是啊，五点五的，你看证明这个产品的精度做的是 很 ok 的 啊。对，以上就是一个直操，一个孔到边的一个距离， 大家也可以。呃，根据我的视频去操作一下，这个应该是很简单的啊啊，反正有什么不懂的可以在评论区进行留言或者私信我都可以。好，谢谢大家。
02:24查看AI文稿AI文稿每天学习一个测量小技巧，这节课我们还是继续讲这台万豪的二次元影像测量仪的一个实操啊。这节课就主要讲一下这个机加工件的铝合金件啊，它的一个倒角，一个 r 角是怎么来测量。好吧， 首先我们还是按照惯例拿到图纸跟它一一对应，你看 这两个孔就这样放，所以我们要根据图纸的一个一个情况来摆放你的弓箭啊，我们把这个弓箭直接放到这工作台上去，然后打开这个激光，找到你要的这个导角，你看这个导角是右边，这个角 移到这个地方来刚好，然后观看工作台这个影像区，你看就这个导角，找到他，然后在这里你看， 这样就避免去。嗯，二次去老是去摇他啊，这样就快一点，是吧？ 我们现在开始操作啊，看这个倒角像这种啊，轮廓啊，通孔啊，我们直接就开一个底灯就行了，不用开这个表面灯，表面灯打开它会干扰他，所以我们直接开底灯， 就这一个倒角，你看这个倒角就很简单了，直接选一个无，然后方法直接选置顶选项就可以了，直接放上去，放住，放几下就出来了，你看二点九七九九，你看我们的图是多少， 五指是二三的，这只是第一种方法，你也可以用啊，比如说你也可以用这个整体寻边，整体寻边也是也是一样的，把它框住，然后双击一下，你看 这个这种方法也可以，还有鼠标踩点，像这种啊，边缘比较清晰的话，一般的直接用 智能寻边，点一下就可以了，这个角就出来了啊，这个是不是，嗯，很简单了啊。嗯，以上就是一个二角的一个测量方法 啊，大家可以跟着仪器一起去操作一下啊，有什么不懂的可以在评论区留言或者私信我也都可以。好吧，这节课就讲到这里，谢谢大家。

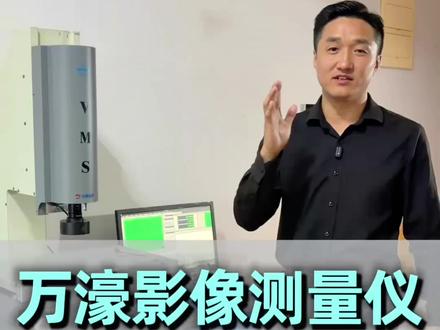

02:37查看AI文稿AI文稿哈喽，大家好啊，跟着廖公每天学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌影像测量仪的一个最基本的一个操作，像素校正啊。对，首先我们还是找到一个消磁片放在这个玻璃台上去，刚开始 你如果就是说找不到，你说你可能不知道是你要测到位置，是吧？你可以在这里有一个绿光打开，你看 他这里会显示有一个那个激光吗？红色的，比如说你要移这个圆，你把它移到这个圆上来，你看这一下你就是这个位置，就是激光所指的位置，就是你现在这个影相区的位置啊。然后我们这时候最重要的一步来了，这个灯光的要求，做像素校正的话，不用开这个 表面灯，要把这个关掉，然后那个底灯，开底灯就行了，底灯也不要开的那么亮啊，稍微稍微调暗一点，让这个屏幕呈现成绿色的状态就是最好的啊。对， 然后这轴就把它调清晰，边缘调清晰，然后我就开始操作，进入软件操作啊。 对，我们首先像素校正有一个基础的要点，就这个圆呐，他不能太大，也不能太小，你看他不能超出这个影像区的四分离的相相线， 你看如果你超出肯定不行，所以那你就用大家合适我们就开始操作啊。首先我们在鼠标右键在这个影像区啊，鼠标右键像素校正， 往这里点一点两点把它宽度，然后再双击，此时左下角会有一个红字像素修正，请测量第二个位置上的圆，所以我们这时候要把这个圆移到这个位置来，此时我们摇动 x 轴的工作台往右摇，你看到这个位置来， 然后继续把这个拖过来，把它框住，当边缘呈现锯齿的状态情况下，我们在框内双击，他此时会显示请测量第三个位置上的圆，所以我们这时候摇动这个 y 轴，把这个圆摇到这里来。 对，继续重复刚才的步骤，双击，然后移到这这个位置来，再把它框住。双击对，此时像素修正已经完成。 然后大家如果对那个影像仪啊有什么不明的地方都可以在评论区留言啊，我会一一的为大家解答。好的，谢谢大家。
03:54查看AI文稿AI文稿哈喽，大家好啊，跟着廖工每天学习一个测量小技巧。这节课我们还是讲一下这台万豪品牌的手动二次元影像测量仪这个软件的一个操作方法，讲一下线是如何来测量的。对，首先我们还是以这一块消声片为例啊。对，我们首先把这个消声块放在这个工作台上去。 好，我现在开始操作。测试之前这个胶具啊边缘一定要调清晰，现在我们就是以这个矩形为对。如何来测量这个线呢？你看我们首先在这个软件界面元素这里选一个线， 然后这有几种方法。第一种方法智能选编，智能选编就针对于这条线非常规则，而且清晰度非常好，我们点这里把它移到这里来，点开它，你看 他们这里有一个锯齿的一些方法，把它包住，然后我们在一个框内双击，你看此时一个线一就出来了，就这条线，是吧？这是第一种方法，智能寻边。然后第二种方法整理寻边，整理寻边也是我们在测量过程中用的最多的一种方法，这个方法也比较简单，选择这里点一点，从这里拉过来，拉过来往这里来， 这个边缘出现锯齿的情况下，我们在这种框内双击看，这时候线二就出来了，这就比较方便。第三种方法就是多段寻边， 多段群的意思就是说把一条线一条线分为三段，这个测量方法主要针对于这条线超出这个影像区的屏屏幕以外的，就比如说找一条线稍微大一点的线啊， 就可以调大一点，调到两倍，你看这个时候他已经超出这个范围了啊，你看超出影像区往这里选， 我们一起选两倍，我们这就开始测量，你看多段寻边，首先我们画第一段，第一段然后再摇对你的另一端第二段，这个时候你看你这里有个线啊，第二再画一段，就第三段，我们再往这边一个列的宽度 再松一下，它会把这三段自动连成一段，这就是一个多段取连的一个方法。然后第四种方法就是一个鼠标踩点。鼠标踩点也是用的比较多的方法，就比如说两点成线吗？比如说我在这里点一点， 这边点一点，他就会两点成一线啊，这种在操作中用的是最多的，然后这个临近踩点的话，一般用的不是很多，把这个放大踩点，放大踩点主要针对于这个边缘没有那么清晰，你看比如说我的这里选一个啊，在这一块，在 这个位置选啊，这个鼠标移的这个地方，鼠标移的这个位置来选，选他这里两点成一线，这是一个放大点。 然后还有一种方法，就是一个十字线彩点，十字线彩点也是用了一个非常多的一个一种情况， 嗯，它的意思就是说通过 x 轴和 y 轴的一个焦点来确定这个点位，这一般针对于弓箭比较模糊的情况下，我用这个方法，你看就是我在这里来，你看刚好 x 轴和 y 轴的焦点刚好跟这个相交，它变颜色的时候，你看会闪烁，你看比如我这里敲一下空格键，对， 你看这个点就出来了，然后我们再你到下面这个点来，它的时候也会变颜色闪烁，对吧？也是全空格键，对， 它这个点就出来了，这就是一个实线踩点，实线踩点可以用键盘操作，也可以用脚踏开关来进行操作啊。对，只要认证以上一种，四种 六种方法用的比较多，其他的几种基本上用的很少。以上就是这个关于呃，一个线的质量方法的一种，呃，不知道大家有没有听明白，如果不懂的话，大家可以在评论区留言或者私信我啊，我都可以一一的为大家解答好吗？谢谢大家！
03:27查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课我们还是继续学习啊，这台万豪软件的一个操作方法，这节课主要就给他讲一下啊，这个如何来扫描弓箭的一个轮廓啊？导入到 cad 啊。 大家看我的操作还是以这一块嗯，笑脸片为例，我们把它放在工作台上，找一个位置，这个空间为整，算了，这个空间为整， 现在，嗯，我是比如说想把这些一个圆，一个圆全部给它同时扫出来，那我怎么去扫它呢？你看，比如说我想这个这这一排的圆全部扫出来啊， 我们直接先把这个焦距调清晰以后，我们直接在这个图形显示区域这里，你看右边这里有一个，倒数第二个，看到没有？有一个扫描，我点一下它， 先把这个清除掉，这是刚扫描的，那这里输入一个黑屏的状态，是吧？然后我们此时按回车键，你看他就把这一个扫描出来了，你看，然后我们再移动 工作台，继续调回车键，你看好，此时也会跟着扫，然后我们移到上面调回车键，它也会扫出来，然后移到右边继续扫，然后我们移到下面 敲回车，继续扫，你看把这一个整个全部给它扫出来，你看这个给它扫出来以后，右边还有前脚继续扫， 按到这里，然后敲回车就可以了。敲回车，敲回车，敲回车。你看此时我们就可以把这个整个弓箭的一个轮廓全部扫到这里来，看到没有 我们那么如何把这个扫出来的弓箭导出来呢？我们在这个黑屏的这个区域，右边鼠标右键点一下它，我们点保存数据， 此时我们随便命名一个，比如说我们命名为九九九，是吧？啊？ cad 文件点保存，然后我们此时进入桌面，打开这个 cad 文件， 你看刚刚扫描的东西就全部出来了，就比如说你现在要对它进行一个对比啊，或者是，嗯，其他的啊，用的上这些东西的，你都可以啊，根据这个来操作。 大家说这个是不是很简单啊？如果公司有这种仪器的话，大家可以试着呃，跟着我的方法一起去实操一下， 这样可能就学的更快。好吧，如果有什么不明白的地方，大家也可以在那个评论区留言。好吧，我都会抽着时间一道为大家做出一个解答。好，谢谢大家，下期再见。

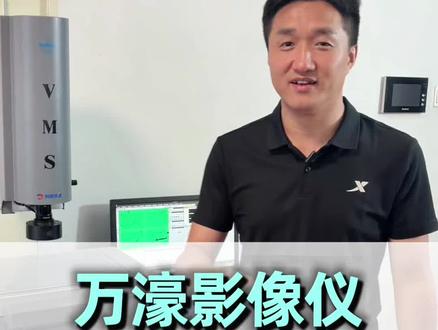

04:10查看AI文稿AI文稿跟着廖巩每天学习一个测量小技巧，这节课我们就主要讲一下这台万豪品牌的二次元营销测量仪的软件的一个操作方法。 啊。今天这节课我们就讲一下平行度是如何来测良，好吧，我们现在开始操作，首先还是以这一块教学片为例，我们把它放在工作台上， 刚开始如果你找不到位置的话，可以把这个激光打开，你看他会有个绿红光， 找到两条线。对，现在我们进入软件开始操作，对，怼近一点，对， 就比如说我现在要测这条线和这条线的一个平行度，那我们如何来进行一个测量呢？ 首先我们还是啊先把这两条线给他画出来，我们在元素列表里面选择第二种，嗯，选择线，然后方法，因为这个线是比较 规整的，所以我们直接用第一种智能寻边，直接把鼠标移到这个线的中心点一下，你看当他的线的边缘出现具体的情况下，我们在框内双击，你看此时线一就画好了， 同样我们把这个拖到下面这条边，他也会自动去抓边，然后我们在框内继续双击，你看此时线二也画好了，是吧？线一线二画好了以后，我们 在这个右方的图形显示区列表下方有一个位置公差。对，我们在这里 公差元素，我们比如说线一基准元素，我们就选线二，这两个是什么区别？这两个就是根据你图纸的一个要求来分别选中它， 此时它自动会得出测量值零点零一一九。公差代比是我刚刚设了一个零点二，它就会自动显示。 ok， 你 看我们点添加 此时平行度，你看这边就会出现了，点一下它，它这里就会出现一个 ok 的 状态，如果你这个公差带已设为零点零零 二，你再点添加，你看这个时候它就会有一个红色的 n g， 你 看到没有，你点一下它， 他就会出来公差带零点零零二，然后状态就是一个 n g 的 这个公差带，就是根据你图纸的要求来去进行设置。此时我们测好了以后也可以打出 word， 你 看比如说点一下这个 word， 你 看他自动就会出来线一线二的一个平行度的一个测量值， 平行度仪，它的一个平行度，还有灵敏值，超差值都会一一的进行显示，也可以进行一个啊，打印输出，便于保存都可以， 这个就是一个平行度的测量方式。看完是不是觉得很简单， 不知道大家有没有看懂啊？如果有没有呃，没看懂的地方，大家可以在那个评论区留言，我都会抽出时间一一的为大家做出一个解答。好吧，谢谢大家。

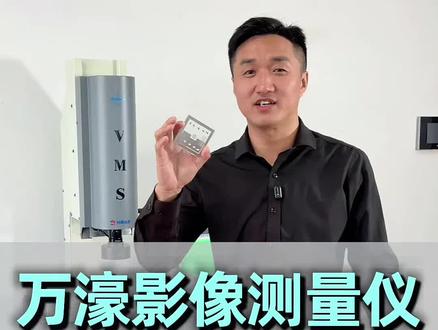

04:44查看AI文稿AI文稿大家好啊，跟着廖公每天学习一个测量小技巧，这节课我们还是继续学习万豪的软件的一个操作方法。这节课主要是讲角度的测量方法有哪些？好吧，首先还是以这一块测量片为准，把它放在玻璃台上去找到一个角度，比如说我的角度啊，先找到一个角度， 随便找个角度，随便找个直角吧，对，然后我现在转到右边了，对，操作这个软件，对，我们现在开始操作软件，你说我们现在要测这个，嗯，夹角啊，这个角 就是，首先你看我们在元素列表这里面选择，你看角度，选择侧角度之前，我先给大家讲一下角度的构成方式， 角度各种方式，他必须有两条线才能构成角度，所以我们首先要去画两条线，你看比如说我选元素角度，然后你看他组合元素这里有一个线，选线，然后测量方法，第一种智能寻边， 这点寻边就是针对于这条线非常规则啊，我们你看我们直接在这点线这里点一下，这个线的边缘会出现锯齿的情况下，我们再往内双击，你看线已经出来了，然后我们在第二条线 继续一样的双击一下，你看他，此时他就会自动弹出两条线的一个一个角，有夹角，还有这边这个角，还有这边这个角，你要哪个角度都可以选，比如说默认是这个夹角或点确定， 你看他这个就是八十九点九五九七九十度的一个直角，这是第一种方法。然后我们测一下第二种方法，第二种方法整体寻边，再找个，再找个角角啊，在这个角整体寻边也是一样的，你看从 你这裁一条边，在框内双击选第一条边，把它选出来，然后 选择这里边也画出来，再双击，你看这条边，这条边，你看他对应从这里，此时他默认是这一个角，然后我也可以选这个角，你选这个角，把它选中，他会选到这个角上去。一般的默认就是选这个角，我们点确定，你看 这九十度，这个是第二种方法。然后第三种方法，多段形边，多段形边主要针对于这两条方法，多段形边不要针对于我们是怎么测量的啊？ 画这个角吧，这个角这个角你看首先这里边把第一条边移选一段 来框过去，选第二段，再框过去第三段，这是这条边就画出来了，然后我们再画这条边，一样的方法，框住一段，把移过来两段 三段，你看这个时候这两边也画出来了，你看很多人也是这个角角，五点确定，这个也是九十度的，九十度的一个角角啊。然后第四种方法就是鼠标踩点，鼠标踩点也是一样的，比如我测这个角角， 你看两点成一条线，你看我画一条边，画出来了，然后我再画第二条边，画出来了，你看一条两条，我自动会默认出这个角角，你看我点确定它也会出来。这是第四种方法，鼠标踩点。 然后还有一种是十字线踩点，十字线踩点的话针对于，呃，这个线呢？毛刺毛边比较多，或者那个影像不是很清晰的情况下，我们用这个方法，用这一下继续 以 x 轴和 y 轴的一个中心点为基准，你看快到这个焦点时，它会变颜色，我们直接敲空格或者敲回车，或者脚下踩脚踏开关都可以，踩，我们继续摇，沿着这里来，沿着这里来，不变颜色点回车，你看这条边就画出来了，然后我们也需要画另外一条边， 一样的方法，快到变颜色，敲回去，或者空格键，或者夹一开关都可以，然后继续，此时你看这条边和这条边对应的这条和这条默认也是一个夹角。确定九十一度，九十一度 以上五种方法，基本上就是可以满足日常的一个角度的测试的需求啊，就是如果大家啊对这个软件操作啊或者角度啊有其他不明白的地方，也可以在评论区留言或者私信我啊，我会一一的为大家解答。好吧，谢谢大家。
