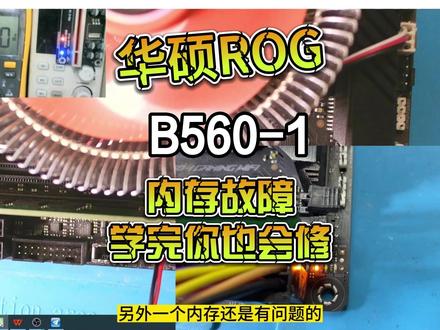

哈喽，大家好啊，今天我们来搜一张华硕的 rog b 五六零杠 i， 根据老板描述，主板自检亮黄灯，下面我们来看一下是什么情况。开干上链之前，我首先检查了一下外观， 发现在螺丝孔附近都有路铜和断线的痕迹，这些地方我都已经给他处理好了，等一会我们再给他打上滤油固化就可以了。下面我们来开机看一下能否自检通过， 我去布头灯已经亮起来了，轻松秒杀，于是我又来试第二个内存槽。开机 大家可以看到卡在 d i a m 灯，不过这就是老板说的卡黄灯，说明这张板子有一个内存条，能通过另外一个内存还是有问题的。 下面我们来查一下内存的工作条件，我们打开教材找到 ddr 四代内存的工作条件，这张图当中是内存所有的工作条件，我们首先来测量它的供电部分是否正常，内存主供电一点二伏正常， vpp 供电二点五伏正常。 我们再来测 vddspd， 为了能够快速的找到他的测试点，我们打开维修伴侣找到他的点位图，再找到内存的两百 八十四角三点三伏正常。我们再来测 v t t 杠 d d r 是否正常，我们在内存插槽的七十七角测量零点六五伏正常，我们再来测一百四十六角的基准电压是否正常， 大家可以看到这里电压只有零点零三伏正常，应该是零点六伏左右。内存的基准电压是由内存的主供电经过两颗电阻分压产生的， 在点位图上面对应的是这一颗和这一颗电阻。 当我准备去测量的时候，我发现这一颗电阻已经被撞掉了， 应该装一颗两 k 的电阻。拿出我的电阻样品本，直接找一个两 k 的电阻给它补上去。电阻我已经补好了， 七十六 r 零点六伏已经正常了。我们再来抓到内存开机， nation 已经跑过了， 布料根已经亮起来了，下面我们把它拼起来，看下能不能点亮。我已经把它拼起来了，内存也是插到第二个，草， 开机 屏幕成功点亮。好吧，今天这个视频就给大 分享这里，如果需要系统化学习可以私信我。
